Clarke CLARKE380B User manual

Form No. 56091128 06/2019REV F
MA50 15B
Instructions For Use - Original Instructions / Instrucciones de uso / Mode d’ emploi
Model: CLARKE380B
This book has important information for the use and safe operation of this machine. Failure to read this book prior to oper-
ating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other
personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this
machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this
machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
English (A2 - A10)
Español (B2 - B10)
Français (C2 - C10)
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
ES
EN
FR

A - 2 MA50 15B - 56091128 7/2014
INSTRUCTIONS FOR USEA - ENGLISH
TABLE OF CONTENTS
Page
Safety Precautions ....................................................................A-2
Machine Components................................................................A-3
Machine Set Up & Installation.......................................... A-4 – A-6
Machine Operation ....................................................................A-6
After Each Use ..........................................................................A-7
Battery Charging & Maintenance...................................... A8 – A-9
Technical Data...........................................................................A-9
Troubleshooting.......................................................................A-10
Parts List........................................................................D-2 – D-17
SAFETY PRECAUTIONS
This machine is intended for commercial use. It is constructed for use in an indoor environment and is not intended for any other use. Use only
recommended accessories.
All operators shall read, understand and exercise the following safety precautions:
1) Do not operate machine:
• Unless trained and authorized.
• Unless you have read and understand operators manual.
• In flammable or explosive areas.
• If not in proper operating condition.
• In outdoor areas.
2) Before operating machine:
• Make sure all safety devices are in place and operate properly.
3) When using machine:
• Go slow on inclines and slippery surfaces
• Follow all safety guidelines.
• Be very careful when using the machine in reverse.
• Report and fix any damage to machine prior to operating it.
4) Before leaving or servicing machine:
• Stop machine on level ground.
• Turn off machine.
5) When servicing machine:
• Read operators manual thoroughly prior to operating or servicing this machine.
• Use manufacturer supplied or approved replacement parts.
• Secure machine with wheel blocks prior to jacking the machine up.
• Use approved jack or hoist to safely elevate the machine.
• Disconnect batteries prior to working on machine.
• Wear gloves when handling batteries or battery cables.
• Avoid any contact with battery acid.
• Avoid moving parts. Do not wear loose fitting clothing while servicing machine.
WARNING !
Batteries emit hydrogen gas. Explosion or fire can result from hydrogen gas. Keep sparks and open flames away! Keep battery
compartment open when charging.
Flammable materials can cause an explosion or fire. Do not use flammable materials in tanks.
Flammable materials or reactive metals can cause explosion or fire. Do not pick up.

7/2014 A - 356091128 - MA50 15B
ENGLISH - AINSTRUCTIONS FOR USE
MACHINE COMPONENTS
1 Recovery Tank Lid
2 Recovery Tank
3 Solution Tank
17 Recovery Tank Latch
18 Vacuum Rubber Connectors
20 Solution Inlet
22 Solution Tank Drain Cap
23 Recovery Tank Drain Cap
24 Operating Triggers
25 Handle Adjustment Lever
26 Squeegee Raise/Lower Handle
29 Battery Charger
30 Battery Charge Indicators
31 Solution Ball Valve
33 Squeegee
37 Squeegee Blade Thumb Nuts
46 Control panel
47 Main switch
48 Brush motor switch
49 Vacuum motor switch
50 Solution switch
51 Battery indicator
52 Brush motor indicator
53 Vacuum motor indicator
54 Solution indicator
47 48 49 50
51 52 53 54
2
33
26
3
20
22
1
17
25
31
24
30
37
29
23
18
46

A - 4 MA50 15B - 56091128 7/2014
INSTRUCTIONS FOR USEA - ENGLISH
MACHINE SET UP & INSTALLATION
UNCRATING MACHINE
Be sure and check packing carton for any damage. Immediately report any damage to carrier.
Check contents of package to ensure that the following items are included:
Machine1.
Batteries(x2)2.
Squeegee assembly3.
Owner’s Manual4.
Electric Battery Charger Manual (if equipped)5.
Connecting wire for battery and charger (if equipped)6.
Brush7.
BATTERY DISASSMBLY AND INSTALLATION
Switch off the main switch. (47)1.
Remove the recovery tank. (2)2.
Remove the bolt from batteries. (16) Remove or change batteries.3.

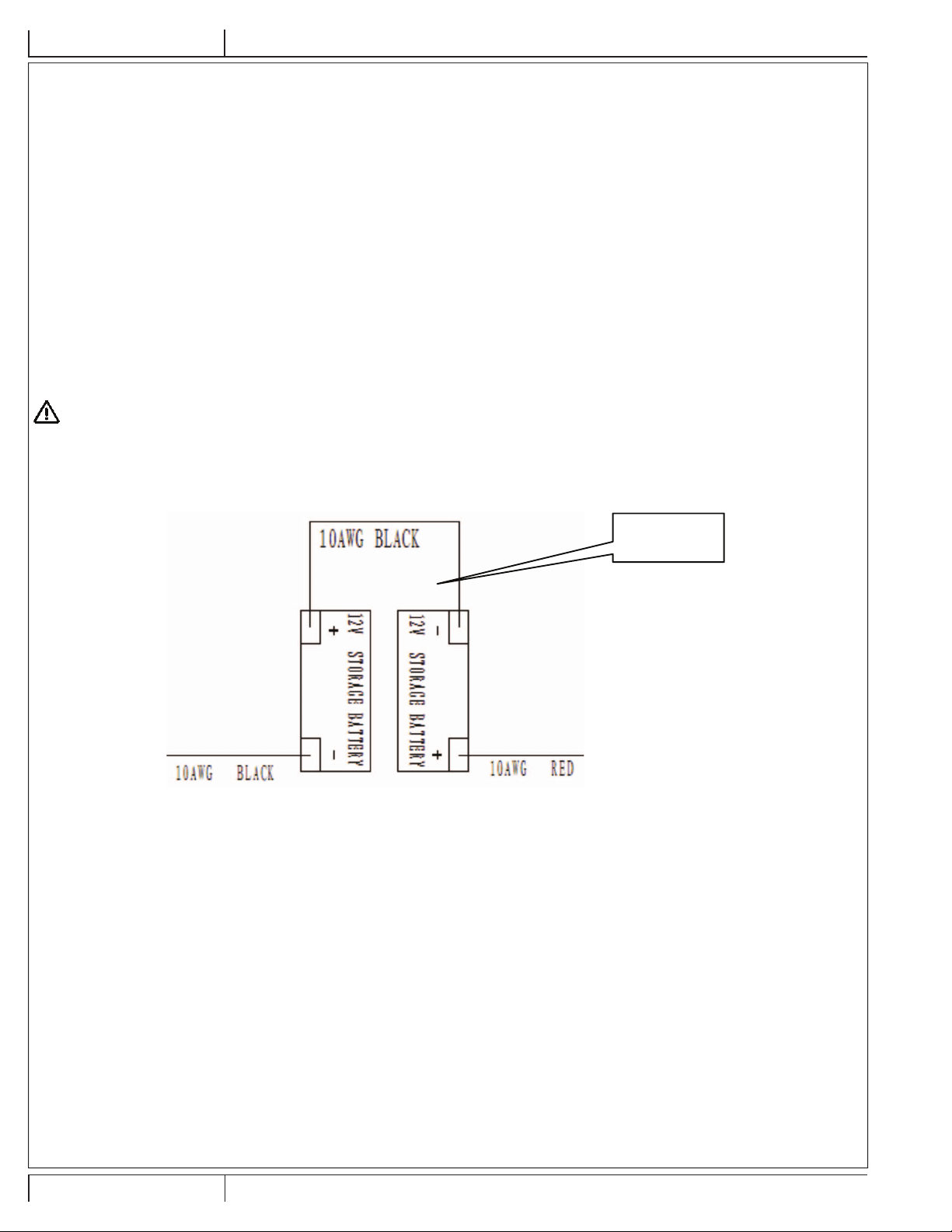

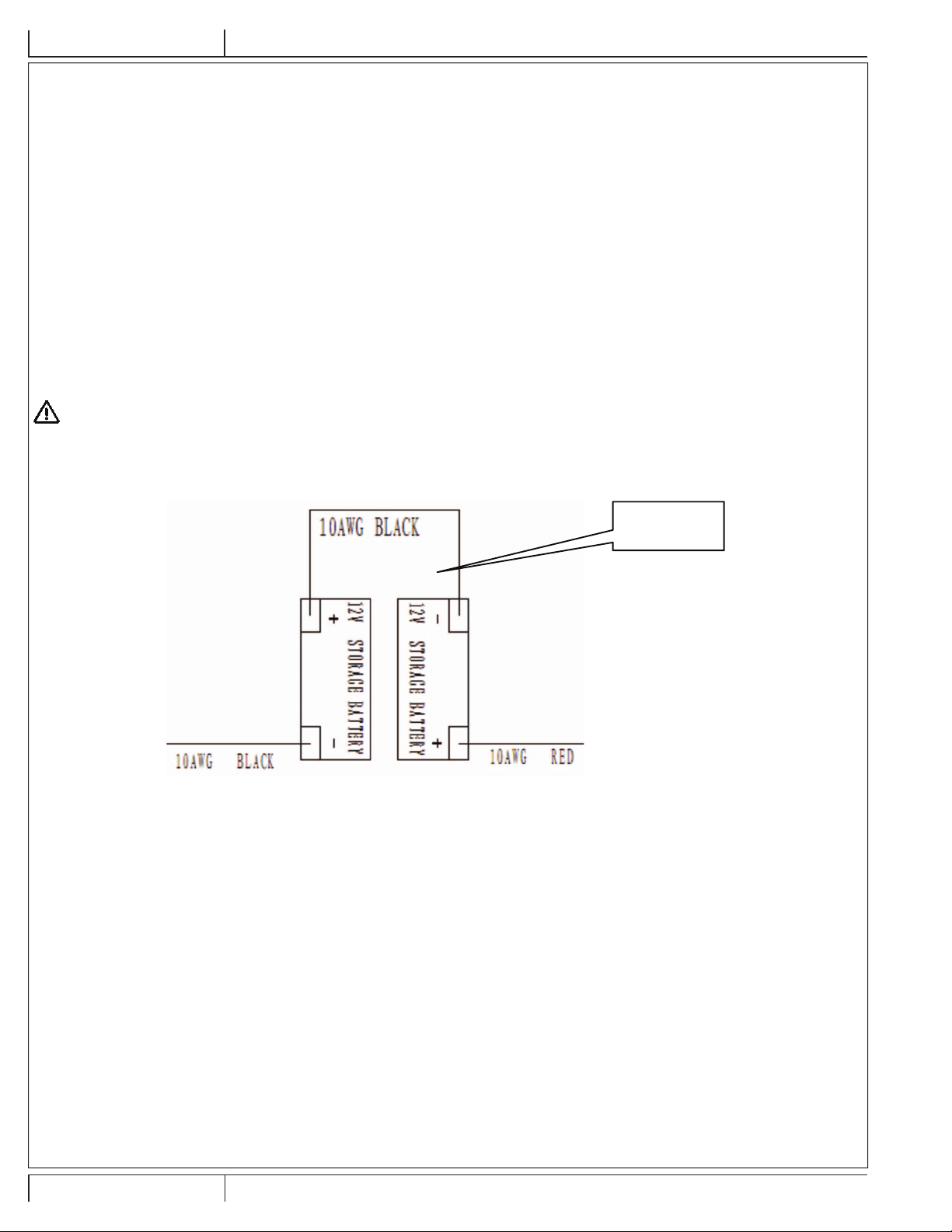

Install the batteries on the machine according to the diagram below.4.
Install the recovery tank.5.
WARNING !
Do not connect+ to +,or - to-,when disassembly or install the batteries. It is very dangerous.
BATTERY CHARGING
Charge the batteries. (see Maintenance section)
MACHINE SET UP
Pre-operation checks
Sweep or dust mop the surface to be cleaned.1.
Check that squeegee is properly installed.2.
Lower the squeegee (33) with the lever. (26)3.
Ensure batteries are fully charged. (see Battery Charging section)4.
Check that brush is properly installed.5.


7/2014 A - 556091128 - MA50 15B
ENGLISH - AINSTRUCTIONS FOR USE
BRUSH/PAD DRIVER INSTALLATION AND DISASSEMBLY
NOTE
Only install manually. If automatically installed, it will wear brush hub.
Make sure that the tanks are empty before removing the brush.
Turn off the machine.1.
Lay down the machine in the position shown in figure 2. Pull up lift lever (26) to raise the squeegee. (33).2.
Mount the brush or pad driver onto the drive wheel hub and then rotate counterclockwise until it locks, as indicated in figure 3.3.
To remove the brush/pad, rotate the brush/pad clockwise until it is released from drive hub.4.
WARNING !
Do not turn on the machine in this position as below. In case of brush/pad come out or cause injury.
SQUEEGEE INSTALLATION
Turn off the machine. (47)1.
Pull down the squeegee lift lever (26) to put down the squeegee in the “working” position.2.
Lay down the machine in this position as shown in figure2.3.
Loosen the two knobs (55) on the squeegee and slide the squeegee into the slots on the squeegee brackets.4.
Tighten the knobs securely. (unscrew the knobs, if to remove)5.
To replace the front/rear squeegee, (56/57) unscrew the thumb knobs (37).6.
FIGURE 2
FIGURE 3

A - 6 MA50 15B - 56091128 7/2014
INSTRUCTIONS FOR USEA - ENGLISH
SOLUTION TANK FILLING
NOTE
The machine can be filled with a hose or bucket. Do not remove the Solution filter (21) while filling.
Fill water into solution tank (3) from the inlet (20) through hose or bucket.1.
Do not overfill the solution tank. It is best to leave a an inch from the top edge.2.
The water temperature must not exceed 403. ℃.
CAUTION !
Use only low-foam and non-flammable detergents, intended for automatic scrubber applications.
SOLUTION TANK DRAINING
NOTE
Solution tank should be drained and cleaned after each scrubber operation is completed.
Unscrew the drain cap (22) on the bottom of solution tank. The solution/water will flow freely into a bucket or floor drain.1.
Rinse the solution tank with clean water after every use. This will help prevent chemical buildup and clogging of the solution lid.2.
Replace the drain cap. (22)3.
RECOVERY TANK DRAINING
NOTE
Recovery tank should be drained and cleaned after each scrubber operation is completed.
Turn the latch (17) on the recovery tank. Remove the recovery tank from machine by grasping two grooves of tank and pulling up. Open the1.
lid (1) and overturn the recovery tank to drain the dirty water into a container, or unscrew the drain cap (23) to let water drain into a bucket.
Clean and Rinse the recovery tank with clean water after every use.2.
Re-place the recovery tank on the machine and turn the latch (17) to lock the tank in place.3.
MACHINE OPERATION
Set the handle to a comfortable height by pressing level. (25)1.
Lower the squeegee (33) onto floor by pulling down the lift handle. (26)2.
Turn on the main power switch. (47)3.
Turn on the brush motor switch (48) and the solution switch. (50)4.
Turn on the vacuum motor switch. (49)5.
If necessary, adjust the water flow by manually turning the ball valve. (31)6.
Pull one or both operating triggers. (24) The brush will spin & solution will begin to flow. Push the machine forward to start cleaning.7.
NOTE
If the battery indicator light (51) is green, the machine can be used. If it is yellow or red, the batteries must be charged.
CAUTION !
Before lifting the brush, turn off the main power switch. (47)
If the control panel (46) lights flash simultaneously, this indicates the machine is overloaded. Please turn off all the switches on the
control panel (46) to reset the machine. If problem persists, contact authorized service provider.
Operating machine with discharged batteries may cause harm to the batteries or to the machine.

7/2014 A - 756091128 - MA50 15B
ENGLISH - AINSTRUCTIONS FOR USE
AFTER EACH USE
After scrubbing, please proceed with below actions before storing the machine:
Remove the brush / pad-holder.1.
Empty the tanks as shown in the previous paragraph.2.
Perform the daily maintenance procedures. (see Maintenance section)3.
Store the machine in a clean and dry place, with the brush / pad-holder and the squeegee up.4.
If storing in an area that may reach freezing temperatures, be sure to drain all fluids from the machine prior to storage. Any damage caused5.
by freezing will void the warranty.
MACHINE STORAGE
If the machine is not going to be used for more than 30-days, please proceed with below actions:
Perform the procedures shown in ‘After Each Use’ section above.1.
Disconnect the battery connector.2.
MAINTENANCE
The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance. The following chart provides the
scheduled maintenance. The intervals shown may vary according to individual working conditions.
WARNING !
Maintenance procedures must be performed with the machine switched off and the batteries/battery charger cable disconnected.
Moreover, carefully read the instruction in the Safety chapter.
All maintenance procedures must be performed by qualified personnel, or by an authorized Service Center.
This Manual describes only the most common maintenance procedures.
For additional maintenance procedures, contact your local Service Center.
SCHEDULED MAINTENANCE TABLE
After each use Weekly Every six months Annually
Battery charging
Squeegee cleaning
Brush cleaning
Clean tank, vacuum screen & check top cover
gasket
Squeegee blade check and replacement
Inlet filter cleaning
Screw and nut tightening check （1）
Lubricate rotary parts （1）
Check brush motor carbon brushes （2）
Check vacuum motor carbon brushes （2）
(1) = After the first 8 working hours.
(2) = This maintenance procedure must be performed by an authorized Service Center.

A - 8 MA50 15B - 56091128 7/2014
INSTRUCTIONS FOR USEA - ENGLISH
BATTERY CHARGING
NOTE
Charge the batteries when the yellow or red indicator, (51) or at the end of every work cycle.
CAUTION !
Proper battery care will extend battery life
If the machine is not equipped with on-board battery charger, choose an external battery charger suitable for the type of batteries
installed.
WARNING !
Please use Clarke approved charger to charge the batteries.
Place charger and machine in a well-ventilated area.1.
Turn machine off.(47)2.
Remove the recovery tank,(2) exposing battery compartment.3.
Plug the charging cable to the grounded wall outlet (100v~240v). Connect the charging cable to the machine socket.4.
The charging light (30) indicates the batteries are charging. A green light indicates battery charging is completed.5.
Upon the completion of charging, first unplug the charging cable from the wall outlet and then disconnect from machine.6.
Replace the recovery tank.7.
NOTE
For further information about the operation of the battery charger, (29) see the charger section.
SQUEEGEE CLEANING
NOTE
For optimal performance, the squeegee blades must be clean, dry and undamaged.
CAUTION !
It is advisable to wear protective gloves when cleaning the squeegee because there may be sharp debris.
SQUEEGEE BLADE CHECK AND REPLACEMENT
Take off the squeegee as shown in the previously.1.
Check the edges of the front & rear blades for cracks. If necessary replace with new blades.2.
Unscrew six the thumb nuts (37) to remove the blades.3.
Check the front & rear blades for cuts and tears. If damage is found, you can flip the blades once & re-install. If already flipped, please4.
replace with new blades.
Install the squeegee in the reverse order of removal.5.

Vacuum motor 24V/300W
7/2014 A - 956091128 - MA50 15B
ENGLISH - AINSTRUCTIONS FOR USE
BRUSH /PAD DRIVER CLEANING
CAUTION !
It is advisable to wear protective gloves when cleaning the brush/pad because there may be sharp debris.
Remove the brush/pad as shown in “Machine Use” section.1.
Clean and wash the brush/pad with water and detergent.2.
Check the brush bristles for integrity and wear. If necessary, replace the brush.3.
Check the pad for wear. If necessary, replace the pad driver.4.
RECOVERY TANK MAINTENANCE
CAUTION !
It is advisable to wear protective gloves when cleaning the tank and vacuum/suction assembly because there may be sharp debris.
Move the machine to the appointed draining area.1.
Turn off the main switch.(47)2.
Remove the recovery tank, (2) clean and rinse both solution/recovery tank, and drain out.3.
Remove vacuum gasket & filter. Clean and re-install.4.
Check the recovery tank lid gasket and the vacuum rubber connector (18) for wear. Replace if necessary.5.
NOTE
The gasket ring of recovery tank and the rubber connector between two tanks create vacuum in the tank. If necessary, replace them.
TECHNICAL DATA
MODEL MA50 15B
Machine length / width / height 770x500x550MM
Solution tank capacity 15L
Recovery tank capacity 15L
Wheel diameter 254MM
Brush motor 24V/250W
Solenoid valve 24V
Maximum gradient when working 2%
Sound level 70dBA
Standard Batteries Dry:（2×12V）24V 33Ah
Batteries size 196 x 130 x 175mm
Power cable length N / A
Cleaning productivity 750m2/hour
Squeegee width 490mm
Brush diameter 380mm
Brush rpm 150rpm
Charger Input 110-224Vac,50-60HZ；Output 24Vdc,5A
Machine net weight 60kg
Machine weight(with charger and package) 65kg
Carton spec 780x415x590MM

A - 10 MA50 15B - 56091128 7/2014
INSTRUCTIONS FOR USEA - ENGLISH
TROUBLESHOOTING
Trouble Possible Cause Remedy
The machine does not work,
indicator light (51) do not turns on
The battery connector is disconnected Connect
The batteries are completely discharged Charge the batteries
The power line disconnected from the power Connect
The machine does not work,
indicator light (51) display red
The batteries are discharged Charge the batteries
Brush motor does not work, brush
indicator light (52) does not turn
on.
The PCB or key board is broken Change the PCB or key board
Brush motor does not work, brush
indicator light (52) flashes
The deck motor is overloaded Use less aggressive brushes suitable for the floor
to be cleaned
Obstruction preventing the brush from rotating Clean the brush hub
Vacuum system motor does not
work, vacuum motor indicator light
(53) does not turn on
The PCB or key board is broken Change the PCB or key board
Vacuum system motor does not
work, brush indicator lights (53)
flash
The vacuum motor is overloaded Check the vacuum motor
Insufficient vacuuming / water
pickup
The recovery tank is full Empty the recovery tank.
The hose is disconnected from the squeegee Re-connect
Vacuum assembly is clogged Clean or check
The squeegee is dirty, or the squeegee blades
are worn or damaged
Clean and check the squeegee
The recovery tank do not latched closed Lock the latch (17)
The tank cover is not properly closed, or the
gasket is damaged
Close the cover properly or replace the gasket
The solution flow is insufficient The solution filter is dirty Clean the filter
The solution is empty Refill solution tank
Solution flow control valve (31) is clogged Clean the valve
The solution is dirty Clean the solution
The squeegee leaves marks on
the floor.
There is debris under the squeegee blades Remove the debris
The squeegee blades are worn, chipped or torn Replace the blades

B - 2 MA50 15B - 56091128 7/2014
INSTRUCCIONES DE USOB - ESPAÑOL
ÍNDICE
Página
Precauciones de seguridad.......................................................B-2
Componentes de la máquina.....................................................B-3
Configuración e instalación de la máquina......................B-4 – B-6
Funcionamiento de la máquina .................................................B-6
Luego de cada uso....................................................................B-7
Carga y mantenimiento de batería .................................B-8 – B-9
Información técnica ...................................................................B-9
Resolución de problemas........................................................B-10
Lista de piezas...............................................................D-2 – D-17
INSTRUCCIONES DE SEGURIDAD
Esta máquina está diseñada para uso comercial. Está construida para uso en interiores y no ha sido diseñada para ningún otro uso. Utilice
únicamente accesorios recomendados.
Todos los operadores deben leer, entender y ejercitar las siguientes instrucciones de seguridad:
1) No utilice la máquina:
• A menos que esté capacitado y autorizado.
• A menos que usted haya leído y comprendido el manual de uso.
• En áreas inflamables o explosivas.
• Si no está en condiciones apropiadas de funcionamiento.
• En las zonas al aire libre.
2) Antes de utilizar la máquina:
• Asegúrese de que todos los dispositivos de seguridad están en su lugar y funcionan correctamente.
3) Cuando utilice la máquina:
• Trabaje lentamente en superficies inclinadas y resbaladizas.
• Respete todas las pautas de seguridad.
• Sea muy cuidadoso al utilizar la máquina en reversa.
• Informe y arregle cualquier daño en la máquina antes de utilizarla.
4) Antes de abandonar o reparar la máquina:
• Detenga la máquina a nivel del suelo.
• Apague la máquina.
5) Cuando repare la máquina:
• Lea completamente en manual del usuario antes de utilizar o reparar esta máquina.
• Utilice las partes de repuesto suministradas o aprobadas por el fabricante.
• Asegure la máquina con el bloqueo de rueda antes de elevar la máquina.
• Utilice un gato o montacargas aprobado para elevar la máquina de forma segura.
• Desconecte las baterías antes de trabajar en la máquina.
• Colóquese guantes al manipular baterías o cables de batería.
• Evite cualquier contacto con el ácido de batería.
• Evite mover piezas. No use ropa holgada mientras arregla la máquina.
¡ADVERTENCIA!
Las baterías emiten gas hidrógeno. El gas hidrógeno puede provocar explosión o incendio. ¡Mantenga alejadas, chispas y llamas
abiertas! Mantenga el compartimento de la batería abierto mientras se está cargando.
Los materiales inflamables pueden provocar una explosión o un incendio. No introduzca materiales inflamables en depósitos.
Los materiales inflamables o metales reactivos pueden provocar una explosión o un incendio. No los aspire.

7/2014 B - 356091128 - MA50 15B
ESPAÑOL - BINSTRUCCIONES DE USO
COMPONENTES DE LA MÁQUINA
1 Tapa del depósito de recuperación
2 Depósito de recuperación
3 Depósito de solución
17 Pestillo del depósito de recuperación
18 Conectores de aspiración de goma
20 Entrada de solución
22 Tapa del tubo de drenaje del depósito de solución
23 Tapa del tubo de drenaje del depósito de recuperación
24 Disparadores de funcionamiento
25 Palanca de ajuste de la manija
26 Palanca de elevación/descenso de la escobilla
29 Cargador de batería
30 Indicadores de carga de batería
31 Válvula de bola de solución
33 Escobilla
37 Tuercas de palomilla de la pala de la escobilla.
46 Panel de control
47 Interruptor principal
48 Interruptor del motor del cepillo
49 Interruptor del motor de aspiración
50 Interruptor de la solución
51 Indicador de batería
52 Indicador del motor del cepillo
53 Indicador del motor de aspiración
54 Indicador de solución
47 48 49 50
51 52 53 54
2
33
26
3
20
22
1
17
25
31
24
30
37
29
23
18
46

B - 4 MA50 15B - 56091128 7/2014
INSTRUCCIONES DE USOB - ESPAÑOL
CONFIGURACIÓN E INSTALACIÓN DE LA MÁQUINA
DESEMBALAJE DE LA MÁQUINA
Asegúrese y verifique que el paquete de cartón esté libre de daños. Informe inmediatamente cualquier daño al portador.
Verifique el contenido del paquete para asegurarse de que los siguientes elementos estén incluidos:
Máquina1.
Baterías (x2)2.
Conjunto de la escobilla3.
Manual del usuario4.
Manual de carga eléctrica de batería (si lo tiene)5.
Conexión del cable de la batería y el cargador (si lo tiene)6.
Cepillo7.
DESMONTAJE E INSTALACIÓN DE LA BATERÍA
Apague del interruptor principal. (47)1.
Extraiga el depósito de recuperación. (2)2.
Quite el perno de las baterías. (16) Quite o cambie las baterías.3.
Instale las baterías en la máquina de acuerdo con el siguiente diagrama.4.
Instale el depósito de recuperación.5.
¡ADVERTENCIA!
No conecte + con +, o - con -, cuando desmonte o instale las baterías. Es muy peligroso.
CARGA DE BATERÍA
Cargue las baterías. (Consulte la sección de mantenimiento)
CONFIGURACIÓN DE LA MÁQUINA
Verificaciones anteriores al uso
Barra o quite el polvo de la superficie a ser limpiada con un trapo.1.
Asegúrese de que la escobilla esté debidamente instalada.2.
Baje la escobilla (33) con la palanca. (26)3.
Asegúrese que las baterías estén completamente cargadas. (consulte la sección Carga de la Batería)4.
Asegúrese de que el cepillo esté debidamente instalado.5.


7/2014 B - 556091128 - MA50 15B
ESPAÑOL - BINSTRUCCIONES DE USO
INSTALACIÓN Y DESMONTAJE DEL CEPILLO/PORTABAYETAS
NOTA
Sólo instale manualmente. Si se instala automáticamente, se desgastará el buje del cepillo.
Asegúrese de que los depósitos estén vacíos antes de quitar el cepillo.
Apague la máquina.1.
Coloque la máquina en la posición mostrada en la figura 2. Levante la palanca de levantamiento (26) para levantar la escobilla. (33).2.
Coloque el cepillo o portabayetas en el cubo de accionamiento de la rueda y luego gire hacia la izquierda hasta que se bloquee, como se3.
indica en la figura 3.
Para retirar el cepillo/almohadilla, gire el cepillo/almohadilla hacia la derecha hasta que se libere del cubo de accionamiento.4.
¡ADVERTENCIA!
No encienda la máquina en la siguiente posición. Puede provocar que el cepillo/almohadilla se salga o causar daños.
INSTALACIÓN DE LA ESCOBILLA
Apague la máquina. (47)1.
Tire hacia abajo la palanca de elevación de la escobilla (26) para colocar la escobilla en la posición de “trabajo”.2.
Coloque la máquina en esta posición, como se muestra en la Figura 2.3.
Afloje los dos tornillos (55) de la escobilla y desplace la escobilla por las ranuras del soporte de la escobilla.4.
Apriete las perillas de forma segura. (desenrosque las perillas, si quiere quitarla)5.
Para reemplazar la escobilla delantera / trasera, (56/57) desenroscar las tuercas mariposa (37).6.
FIGURA 2
FIGURA 3

B - 6 MA50 15B - 56091128 7/2014
INSTRUCCIONES DE USOB - ESPAÑOL
LLENADO DEL DEPÓSITO DE SOLUCIÓN
NOTA
La máquina puede ser llenada con una manguera o un balde. No retire el filtro de la solución (21) durante el llenado.
Llenar el agua en el depósito de solución (3) desde la entrada (20) a través de la manguera o balde.1.
No llene en exceso el depósito de solución. Lo mejor es dejar una pulgada desde el borde superior.2.
La temperatura del agua no debe superar los 403. ℃.
¡PRECAUCIÓN!
Utilice únicamente detergentes de baja espuma no inflamables que estén diseñados para aplicaciones de fregado automático.
VACIADO DEL DEPÓSITO DE SOLUCIÓN
NOTA
El depósito de solución debe vaciarse y limpiarse al finalizar cada operación de fregado.
Desenroscar el tapón de drenaje (22) en la parte inferior del depósito de solución. La solución/agua fluirá libremente en un balde o en el1.
drenaje del piso.
Enjuague el depósito de solución con agua limpia después de cada uso. Esto ayudará a prevenir la acumulación de productos químicos y la2.
obstrucción la tapa de solución.
Coloque nuevamente el tapón de drenaje. (22)3.
VACIADO DEL DEPÓSITO DE RECUPERACIÓN
NOTA
El depósito de recuperación debe vaciarse y limpiarse al finalizar cada operación de fregado.
Gire el pestillo (17) en el depósito de recuperación. Retire el depósito de recuperación de la máquina agarrando dos ranuras del depósito1.
y tirando hacia arriba. Abra la tapa (1) y vuelque el depósito de recuperación para drenar el agua sucia en un recipiente, o desenroscar el
tapón de drenaje (23) para dejar escurrir el agua en un balde.
Limpie y enjuague el depósito de recuperación con agua limpia después de cada uso.2.
Coloque nuevamente el depósito de recuperación en la máquina y gire el pestillo (17) para bloquear el depósito en su lugar.3.
FUNCIONAMIENTO DE LA MÁQUINA
Ajuste la manija a una altura cómoda pulsando nivel. (25)1.
Baje la escobilla (33) en el suelo tirando hacia abajo la manija de elevación. (26)2.
Encienda el interruptor de alimentación principal. (47)3.
Encienda el interruptor del motor del cepillo (48) y el interruptor de solución. (50)4.
Encienda el interruptor del motor de aspiración. (49)5.
De ser necesario, ajuste el flujo de agua girando manualmente la válvula de bola. (31)6.
Tire de uno o los dos disparadores de funcionamiento. (24) El cepillo girará y la solución empezará a fluir. Empuje la máquina hacia delante7.
para empezar a limpiar.
NOTA
Si la luz indicadora de la batería (51) es de color verde, la máquina puede ser utilizada. Si es amarilla o roja, las baterías deben ser
cargadas.
¡PRECAUCIÓN!
Antes de levantar el cepillo, apague el interruptor de alimentación principal. (47)
Si las luces del panel de control (46) parpadean al mismo tiempo, esto indica que la máquina está sobrecargada. Por favor, apague
todos los interruptores del panel de control (46) para reiniciar la máquina. Si el problema persiste, póngase en contacto con un
técnico autorizado.
Hacer funcionar la máquina con las baterías descargadas puede causar daño a las baterías o a la máquina.

7/2014 B - 756091128 - MA50 15B
ESPAÑOL - BINSTRUCCIONES DE USO
DESPUÉS DE CADA USO
Después de fregar, por favor proceda con las acciones a continuación antes de guardar la máquina:
Retire los cepillos o portabayetas.1.
Vacíe los depósitos, como se muestra en el párrafo anterior.2.
Lleve a cabo los procedimientos de mantenimiento diario. (Vea la sección de mantenimiento)3.
Guarde la máquina en un lugar limpio y seco, con el cepillo/portabayetas y la escobilla levantados.4.
Si la guardará en un área que puede alcanzar temperaturas de congelación, asegúrese de drenar todos los líquidos de la máquina antes de5.
su almacenamiento. Cualquier daño causado por la congelación, anulará la garantía.
ALMACENAMIENTO DE LA MÁQUINA
Si la máquina no será utilizada por más de 30 días, por favor proceda con las acciones a continuación:
Realice los procedimientos que aparecen en “Después de cada uso” en la sección anterior.1.
Desconecte el conector de la batería.2.
MANTENIMIENTO
La vida útil de la máquina y su máxima seguridad de funcionamiento están garantizadas por el mantenimiento correcto y regular. La siguiente
tabla proporciona el mantenimiento programado. Los intervalos indicados pueden variar de acuerdo a las condiciones de trabajo individuales.
¡ADVERTENCIA!
Los procedimientos de mantenimiento deben realizarse con la máquina apagada y con el cable de carga de las baterías/batería
desconectado. Además, lea cuidadosamente las instrucciones en el capítulo de Seguridad.
Todos los procedimientos de mantenimiento deben ser realizados por personal calificado o por un centro de servicio autorizado.
Este manual sólo describe los procedimientos de mantenimiento más comunes.
Para procedimientos adicionales de mantenimiento, comuníquese con su Centro de Servicio local.
TABLA DE MANTENIMIENTO PROGRAMADO
Luego de cada
uso
Semanal Cada seis meses Anual
Carga de batería
Limpieza de la escobilla
Limpieza del cepillo
Limpiar el depósito, la criba de aspiración y
comprobar junta de la tapa superior
Verificación y reemplazo de la pala de la
escobilla
Limpieza del filtro de entrada
Verificar la ajustabilidad del tornillo y
contratuerca
（1）
Lubricación de las piezas giratorias
（1）
Verificar los cepillos de carbón del motor de
cepillos
（2）
Verificar los cepillos de carbón del motor de
aspiración
（2）
(1) = Después de las primeras 8 horas.
(2) = Este procedimiento de mantenimiento debe ser realizado por un Centro de Servicio autorizado.

B - 8 MA50 15B - 56091128 7/2014
INSTRUCCIONES DE USOB - ESPAÑOL
CARGA DE BATERÍAS
NOTA
Cambie las baterías cuando el indicador esté en amarillo o rojo (51), o al finalizar cada ciclo de trabajo.
¡PRECAUCIÓN!
El cuidado apropiado de la batería extenderá la vida de la batería
Si la máquina no está equipada con un cargador de baterías incorporado, elija un cargador externo adecuado para el tipo de
baterías instaladas.
¡ADVERTENCIA!
Por favor, use un cargador aprobado por Clarke para cargar las baterías.
Coloque el cargador y la máquina en una zona bien ventilada.1.
Apague la máquina.(47)2.
Retire el depósito de recuperación, (2) dejando expuesto el compartimento de la batería.3.
Conecte el cable de carga a la toma corriente con conexión a tierra (100V ~ 240V). Conecte el cable de carga a la toma de la máquina.4.
La luz de carga (30) indica que las baterías se están cargando. Una luz verde indica que la carga de la batería se ha completado.5.
Al finalizar la carga, desconecte el cargador de la toma de corriente y desconecte el cargador de la máquina.6.
Coloque nuevamente el depósito de recuperación.7.
NOTA
Para más información sobre el funcionamiento del cargador de baterías, (29) véase la sección del cargador.
LIMPIEZA DE LA ESCOBILLA
NOTA
Para un rendimiento óptimo, las hojas de la escobilla deben estar limpias, secas y en buen estado.
¡PRECAUCIÓN!
Es recomendable el uso de guantes protectores cuando limpie la escobilla, porque puede haber residuos cortantes.
COMPROBACIÓN Y SUSTITUCIÓN DE LA ESCOBILLA
Retire la escobilla como se mostró anteriormente.1.
Revise si los filos de las hojas delanteras y traseras están agrietados. Si es necesario reemplazar con hojas nuevas.2.
Afloje los seis tuercas de mariposa (37) para retirar las hojas.3.
Revise las hojas delanteras y traseras por cortes y desgarros. Si encuentran daños, puede voltear las hojas una vez y volver a instalar. Si4.
ya fueron volcadas, por favor reemplace por hojas nuevas.
Instale la escobilla en el orden inverso al desmontaje.5.

Motor de aspiración 24V/300W
7/2014 B - 956091128 - MA50 15B
ESPAÑOL - BINSTRUCCIONES DE USO
LIMPIEZA DEL CEPILLO/PORTABAYETAS
¡PRECAUCIÓN!
Es recomendable el uso de guantes protectores cuando limpie el cepillo/almohadilla, porque puede haber residuos cortantes.
Retire el cepillo / almohadilla, como se muestra en la sección “Utilización de la máquina”.1.
Limpie y lave el cepillo / almohadilla con agua y detergente.2.
Compruebe las cerdas del cepillo para integridad y desgaste. Si es necesario, reemplace el cepillo.3.
Verifique si la almohadilla se encuentra desgastada. Si es necesario, reemplace el portabayetas.4.
MANTENIMIENTO DEL DEPÓSITO DE RECUPERACIÓN
¡PRECAUCIÓN!
Es recomendable el uso de guantes protectores cuando limpie el depósito y el conjunto de aspiración/succión, porque puede haber
residuos cortantes.
Sitúe la máquina en el área de drenaje designado.1.
Apague el interruptor principal (47).2.
Retire el depósito de recuperación, (2) y enjuague tanto el depósito de solución / recuperación, y vacíelos.3.
Retire la junta y el filtro de aspiración. Limpie y vuelva a instalar.4.
Compruebe la existencia de desgaste en la junta de la tapa del depósito de recuperación y el conector de caucho de aspiración (18).5.
Reemplace si es necesario.
NOTA
El anillo de junta del depósito de recuperación y el conector de goma entre los dos depósitos genera vacío en el depósito. Si es
necesario, reemplácelos.
DATOS TÉCNICOS
MODELO MA50 15B
Longitud/ anchura/ altura de la máquina 770x500x550MM
Capacidad del depósito de solución 15L
Capacidad del depósito de recuperación 15L
Diámetro de la rueda 254MM
Motor del cepillo 24V/250W
Válvula de solenoide 24V
Pendiente máxima cuando se trabaja 2%
Nivel de sonido 70dBA
Baterías estándar Seco: （2×12V）24V 33Ah
Tamaño de las Baterías 196 x 130 x 175mm
Longitud del cable de alimentación N/A
Productividad de limpieza 750m2/hour
Ancho de la escobilla 490mm
Diámetro del cepillo 380mm
Rpm del cepillo 150rpm
Cargador Entrada 110-224Vac,50-60HZ；Salida 24Vdc,5A
Peso neto de la máquina 60kg
Peso de máquina (con cargador y paquete) 65kg
Especificaciones del cartón 780x415x590MM

B - 10 MA50 15B - 56091128 7/2014
INSTRUCCIONES DE USOB - ESPAÑOL
RESOLUCIÓN DE PROBLEMAS
Problema Posible causa Remedio
La máquina no funciona, el
indicador luminoso (51) no se
enciende
El conector de la batería está desconectado Conectar
Las baterías están completamente descargadas Cargar las baterías
El cable de alimentación está desconectado de
la alimentación
Conectar
La máquina no funciona, el
indicador luminoso (51) está rojo
Las baterías están descargadas Cargar las baterías
El motor del cepillo no funciona, el
indicador luminoso del cepillo (52)
no se enciende.
El panel de control o el teclado está roto Cambie el panel de control o el teclado
El motor del cepillo no funciona, el
indicador luminoso del cepillo (52)
parpadea
El motor de cubierta está sobrecargado Utilice cepillos menos agresivos, adecuados para
el suelo a limpiar
Una obstrucción impide que el cepillo gire Limpie la caja del cepillo
El motor del sistema de aspiración
no funciona, el indicador luminoso
del motor de aspiración (53) no se
enciende.
El panel de control o el teclado está roto Cambie el panel de control o el teclado
El motor del sistema de aspiración
no funciona, el indicador luminoso
del cepillo (53) parpadea
El motor de aspiración está sobrecargado Verifique el motor de aspiración
Aspiración/ recogida de agua
insuficiente
El depósito de recuperación está lleno Vacíe el depósito de recuperación.
La manguera está desconectada de la escobilla Conéctela nuevamente
El conjunto de aspiración está obstruido Límpielo y verifíquelo
La escobilla está sucia, o las hojas de la
escobilla están desgastadas o dañadas
Limpie y verifique la escobilla
El depósito de recuperación no traba al cerrarse Trabe el pestillo (17)
La tapa del depósito no está bien cerrada o la
junta está dañada
Cierre la tapa correctamente o sustituya la junta
El flujo de la solución es
insuficiente
El filtro de la solución está sucio Limpie el filtro
La solución está vacía Rellene el depósito de solución
La válvula de control de flujo de la solución (31)
está obstruida
Limpie la válvula
La solución está sucia Limpie la solución
La escobilla deja marcas en el piso Hay residuos bajo las hojas de la escobilla Retire los residuos
Las hojas de la escobilla están desgastadas,
astilladas o rasgadas
Reemplace las hojas
