3.6 V Cordless Screwdriver
Art.no 18-3583, -1 Model PLSL-167A-UK
40-9710, -1 PLSL-167A
Please read theentire instruction manual before using theproduct and then
save it for future reference. We reserve theright for any errors in text or
images and any necessary changes made to technicaldata.
In theevent of technical problems or other queries, please contact our
Customer Services.
Safety
General safety instructions for cordless powertools
Warning: Readall theinstructions. Failure to comply with thefollowing
instructions can lead to electric shock, fires and/or serious injury. Theterm
“power tool” in thewarning text below refers to your handheld mains
operated or battery operatedtool.
1) Theworkarea
a) Keep thework area clean and welllit. Cluttered or dark areas invite
accidents.
b) Do not operate power tools in explosive atmospheres, such as
in thepresence of flammable liquids, gases ordust. Powertools
create sparks which may ignite dust orfumes.
c) Keep children and bystanders away while operating apowertool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match theoutlet. Nevermodify theplug
in anyway. Neveruse anadaptor plug together with earthed
powertools. Unmodified plugs and matching outlets will reduce
therisk of electric shocks.
b) Avoid body contact with earthed or grounded objects, such as
pipes, radiators, ovens or refrigerators. Thereis anincreased risk of
electric shock if your body is earthed.
c) Do not expose thepower tool to rain or other wet conditions.
Waterentering apower tool will increase therisk of electricshock.
d) Do not abuse themainslead. Neveruse thelead for carrying,
pulling or unplugging thepowertool. Keepthelead away from
heat, oil, sharp edges and movingparts. Damaged or tangled leads
increase therisk of electricshock.
e) When operating power tools outdoors, use anextension lead that
is suitable for outdooruse. Theuse of anextension lead designed for
outdoor use decreases therisk of electric shocks.
f) If operating apower tool in adamp location, use aresidual current
device (RCD) protected supply. Useof anRCD reduces therisk of
electricshock.
3) Personal safety
a) Stay alert, watch what you are doing and use common sense when
operating apowertool. Donot use power tools if you are tired or
under theinfluence of drugs, alcohol or medication. Onemoment of
inattention while using apower tool may result in serious injury.
b) Use personal protective equipment. Always wear eye protection.
Usingprotective clothing such as dust masks, non-slip safety shoes,
helmets and ear defenders when needed decreases therisk of injury.
c) Avoid unintentional starting. Makesure that thepower switch is
set to OFF before connecting to power source and/or batterypack.
Carrying power tools with your finger on theswitch/trigger or energising
power tools that have theswitch set to ON, invites accidents.
d) Remove all service tools/keys before switching thepower toolon.
Aservice tool left on arotating part of thepower tool may result in
personal injury.
e) Do not overreach. Keepproper footing and balance at alltimes.
Thiswill allow you to have more control in unexpected situations.
f) Dress properly. Donot wear loose-fitting clothing or jewellery.
Keephair, clothes and gloves away from movingparts.
Looseclothes, jewellery or long hair can be caught in movingparts.
g) If equipment for dust extraction and collection is available, make
sure that it is connected and used properly. Useof dust collection
equipment can reduce dust related hazards.
4) Power tool use andcare
a) Do not force thepowertool. Usethecorrect power tool for your
application. Thecorrect power tool will do thejob better and safer if
used at therate for which it was designed.
b) Never use thepower tool if thepower switch does not switch
thetool on and off properly. Anypower tool that cannot be controlled
by thepower switch is dangerous and must be repaired.
c) Unplug thelead from thewall socket, before making any
adjustments, changing accessories or storing thepowertool.
Theseprecautions reduce therisk of thepower tool starting
unexpectedly.
d) Store idle power tools out of thereach of children and do not allow
people who are unfamiliar with thepower tool or these instructions
to operate thetool. Powertools are dangerous in thehands of
untrainedusers.
e) Maintaining powertools. Checkfor any incorrect settings, parts
that catch, broken parts or anything else which may cause
thepower tool to malfunction. Ifany damage is noticed, have
thepower tool repaired beforeusing. Manyaccidents are caused by
poorly maintained powertools.
f) Keep tools sharp andclean. Properly maintained cutting tools with
sharp blades are less likely to bind and are easier to control.
g) Use thepower tool, accessories and similar in accordance with
these instructions and in anappropriate way suitable for thetype
of power tool used, taking into account theworking conditions and
thework to be performed. Useof thepower tool for apurpose other
than that for which it is intended could result in adangerous situation.
5) Use and maintenance of cordless powertools
a) Make sure that thepower switch is set to OFF before attaching
thebattery. Attaching abattery to apower tool when thepower switch
set to ON is inviting anaccident.
b) Only charge thebattery using acharger approved by
themanufacturer. Acharger suitable for one type of battery can pose
afire hazard if used for another type of battery.
c) Use power tools only with specifically designated batterypacks.
Theuse of other types of batteries might cause damage orfire.
d) When not in use, thebattery should be stored away from other
metal objects such as paper clips, coins, keys, nails, screws or
any small objects that could bridge thegap between thebattery
terminals. Shorting thebattery terminals together may cause burns or
afire.
e) Mistreating thebattery may cause it to leakacid. Contact with
this acid should be avoided. Ifcontact accidentally occurs, flush
withwater. Iftheacid contacts eyes, additionally seek medicalhelp.
Battery acid can cause irritation andburns.
6) Service
a) Have your power tool serviced by aqualified repair person using
only identical replacementparts.
Additional safety instructions for chargers and batteries
• Only use thesupplied charger to charge thescrewdriverwith.
• Never use thecharger for charging anything other than thescrewdriver
it was suppliedwith.
• Do not expose thescrewdriver to direct sunlight, flames or other heat
source which might cause thescrewdriver to explode.
• Do not expose thescrewdriver or charger towater.
• Do not dismantle thescrewdriver as this may lead to short-circuiting
and therisk of explosion.
Responsible disposal
This symbol indicates that this product should not be disposed of
with general household waste. This applies throughout theentire
EU. In order to prevent any harm to theenvironment or health
hazards caused by incorrect waste disposal, theproduct must be
handed in for recycling so that thematerial can be disposed of in
aresponsible manner. When recycling your product, take it to your
local collection facility or contact theplace of purchase. They will
ensure that theproduct is disposed of in anenvironmentally sound manner.
In accordance with Directive 2012/19 /EU and 2006/66/EC,
all electrical waste, electronic equipment and batteries must
be collected and disposed of properly to reduce negative
environmental effects.
Built-in batteries must only be removed by service technicians that
have the requisite knowledge. An electric power tool can be irreparably
damaged if it is opened the wrong way.
To remove the battery:
• Activate the tool until the battery is completely discharged.
• Open the tool so that the battery becomes accessible.
• The battery terminals must be disconnected separately, one after the other.
The battery terminals must be isolated. This is to stop the residual current
in the battery from being released through a short circuit.

English
UNITED KINGDOM • customer service tel: [phone] e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston upon Thames, Surrey, KT1 1JZ
1 2
3 4
5
6
Ver. 20181206
Product description
• 3.6 V Cordless Screwdriver
• Battery charge indicator, work light and soft-grip handle.
• Charger
• Forward /reverse
3. For thebest possible performance: Donot let thebattery become
fully discharged between charges.
4. Afully charged lithium-Ion battery will keep its charge for up to six
months if it is notused.
Note:
• Do not use thescrewdriver while it is being charged.
• Only use thecharger supplied.
• Do not leave thecharger connected to thepower point after
thebattery has been charged.
• Do not charge thebattery if theambient temperature is below 5 °C
or over 40 °C.
• Thebattery does not need to be completely discharged before
charging.
• Thecharger is designed for indoor useonly.
Operating instructions
1. Select thedirection of rotation, theselector (4) has three settings:
- Reverse: Presstheselector in on theleft-handside.
- Trigger locked selector in themiddle.
- Forward: Presstheselector in on theright-handside.
2. Pull thetrigger (5) to start thescrewdriver and release it to stop
thescrewdriver.
Batterycheck
Thescrewdriver has abattery charge indicator (2) with three LEDs
which show thestatus of thebattery charge.
Hold thetrigger (5) to activate theindicators and see how much charge
thebatteryhas:
• Red: Thebattery is discharged
• Red + Yellow: Thebattery is semi-charged
• Red + Yellow + Green: Thebattery is fully charged
Built-in worklight
Thescrewdriver is equipped with aLED light for working in dark places.
Pullthetrigger (5) to turn thework lighton.
Automatic spindlelock
Thescrewdriver has anautomatic spindle lock, which allows
you to use it as amanual screwdriver if thebattery has been
discharged or themachine is too underpowered to complete thejob.
Maximumspindle lockload: 7Nm.
Care and maintenance
• Clean theproduct using aclean soft cloth and alittle mild detergent.
• Never clean theproduct using solvents or flammable liquids.
Specifications
Battery 3.6 V, 1.3 Ah lithium-ion
Chargingtime 3–5hours
No-loadspeed 200/min
Torque Max3Nm
Noise level LpA 56.3 dB(A), uncertainty KpA = 3 dB
Noise level LwA 67.3 dB(A), uncertainty KwA = 3 dB
Vibration ah0.372 m/s², uncertainty K = 1.5 m/s²
Weight 0.344kg
Charger Input100−240 VAC, 50/60 Hz, 0.3 A
Output 5.5 V DC, 400mA

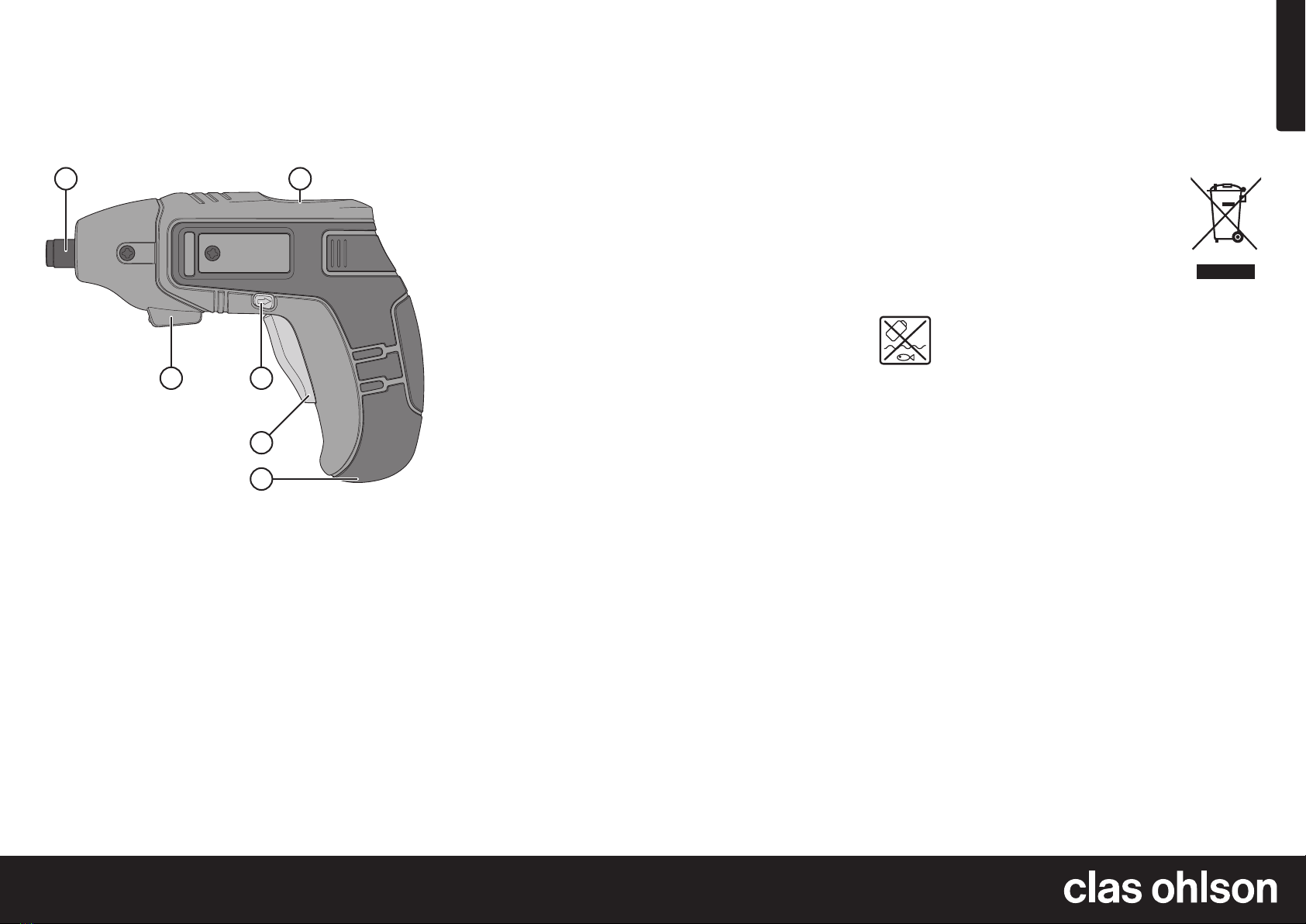

1. Magnetic screwdriver bit holder
2. Battery charge indicator (lights when thetrigger switch is held in)
- All LEDs lit (green, yellow, red) = Battery fully charged
- Yellow and red lit = Battery semi-charged
- Red lit = Battery fully discharged
3. LED work light (lights when thetrigger switch is held in)
4. Selector for forward (clockwise) rotation – trigger lock – reverse
(anticlockwise) rotation
5. Trigger switch ON – OFF
6. Input socket for charger
Charging
Note: Thescrewdriver is semi-charged when sold and must therefore
be charged before it is used for thefirsttime.
1. Plug the Micro-USB connector of the charger into the charger input
socket (6) and then connect the charger to a wall socket.
2. Thered LED of thebattery charge indicator will come on to start
with and as thebattery charge increases theyellow and green
LEDs will comeon. Whenthescrewdriver is fully charged thegreen
LED will shine stronger than theyellow andred.
Declaration of Conformity
Försäkran om överensstämmelse
Samsvarerklæring
Vakuutus yhdenmukaisuudesta
Konformitätserklärung
Declares that this product complies with the requirements of the following directives and standards
Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder
Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender
Richtlinien erfüllt
CORDLESS SCREWDRIVER
40-9710 / 40-9710-1 / 18-3583 / 18-3583-1
PLSL-167A / PLSL-167A-UK
Machinery Directive
2006/42/EC
EMC Directive
2014/30/EU
Low Voltage Directive
2006/95/EC
EN 62841-1:2015
EN 62841-2-2:2014
AFPS GS 2014: 01
EN 55014-2:2015
EN 55014-1:2017
Ellinor Wickström
Product Compliance Manager
Insjön, Sweden, 2018-10-25
CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Svenska
SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
Ver. 20181206
Skruvdragare 3,6 V
Art.nr 18-3583, -1 Modell PLSL-167A-UK
40-9710, -1 PLSL-167A
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt
ändringar av tekniskadata. Vidtekniska problem eller andra frågor,
kontakta vår kundtjänst.
Säkerhet
Generella säkerhetsinstruktioner för laddbara
handverktyg
Varning! Läsalla instruktioner. Omnedanstående instruktioner inte
följs kan detta leda till elektrisk stöt, brand och/eller allvarligskada.
Termen ”elektriskt handverktyg” ivarningstexten nedan refererar till ditt
nätanslutna eller batteridrivna handverktyg.
1) Arbetsutrymmet
a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka
utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg iexplosiva miljöer, som
inärheten av lättantändliga vätskor, gaser ellerdamm.
Elektriska handverktyg genererar gnistor som kan antända damm
ellerångor.
c) Håll undan barn och åskådare medan du använder det
elektriska handverktyget. Störningsmoment kan göra att du
tappar kontrollen.
2) Elektrisk säkerhet
a) Det elektriska handverktygets stickpropp måste passa
ivägguttaget. Modifiera aldrig stickproppen på någotsätt.
Använd aldrig adapter tillsammans med jordade elektriska
handverktyg. Omodifierade stickproppar och passande vägguttag
minskar risken för elektriskstöt.
b) Undvik kroppskontakt med jordade föremål som rör, element,
köksspis eller kylskåp. Detinnebär ökad risk för elektrisk stöt om
din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta
förhållanden. Omvatten tränger in iettelektriskt handverktyg ökar
det risken för elektriskstöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden
för att bära, dra eller rycka stickproppen ur vägguttaget.
Hållnätsladden undan från värme, olja, vassa kanter och
rörligadelar. Skadade eller trassliga nätsladdar ökar risken för
elektriskstöt.
e) När du använder ettelektriskt handverktyg utomhus, använd
enskarvsladd anpassad för detta ändamål. Användning av
enskarvsladd för utomhusbruk minskar risken för elektriskstöt.
f) Om du måste använda ettelektriskt handverktyg på enfuktig
plats, anslut verktyget till elnätet via enjordfelsbrytare.
Användning av jordfelsbrytare minskar risken för elektriskstöt.
3) Personlig säkerhet
a) Var uppmärksam på vad du gör och använd sunt förnuft när du
använder ettelektriskt handverktyg. Använd inte ettelektriskt
handverktyg om du är trött eller påverkadav droger, alkohol eller
medicinering. Ettögonblicks ouppmärksamhet när du använder
ettelektriskt handverktyg kan resultera iallvarlig personskada.
b) Använd skyddsutrustning. Bäralltid skyddsglasögon. Användning
av skyddsutrustning som andningsskydd, halksäkra skyddsskor,
hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktligstart. Setill att strömbrytaren är iläge
OFF innan du ansluter stickproppen till vägguttaget. Attbära
ettelektriskt handverktyg med ettfinger på strömbrytaren/
avtryckaren eller att ansluta ettelektriskt handverktyg till elnätet när
strömbrytaren är iläge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska
handverktyget. Ettkvarglömt serviceverktyg på enroterande del
av det elektriska handverktyget kan resultera ipersonskada.
e) Sträck dig inte förlångt. Setill att du står stadigt med god balans
helatiden. Dettamöjliggör bättre kontroll ioväntade situationer.
f) Bär lämplig klädsel. Bärinte löst sittande kläder eller smycken.
Hållhår, kläder och handskar undan från rörligadelar.
Lösakläder, smycken eller långt hår kan fastna irörligadelar.
g) Om utrustning för utsugning och uppsamling av damm finns
tillgänglig, se till att denna är ansluten och används ordentligt.
Användning av dessa hjälpmedel kan minska dammrelateradefaror.
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ettelektriskt
handverktyg som är avsett för det arbetsmoment duutför.
Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med
avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte
slår på och stänger av verktyget. Allaelektriska handverktyg som
inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några
justeringar, byter tillbehör eller lägger undan det elektriska
handverktyget för förvaring. Dessaåtgärder iförebyggande syfte
minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom
räckhåll för barn och låt inte personer som inte är förtrogna
med det elektriska handverktyget eller dessa instruktioner
användadet. Elektriska handverktyg är farliga om de kommer
ihänderna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är
felinställt, om rörliga delar kärvar, om delar har gått sönder
eller något annat som kan påverka funktionen av det elektriska
handverktyget. Omnågot är skadat måste det repareras före
användning. Mångaolyckor beror på dåligt underhållna elektriska
handverktyg.
f) Håll verktygen vassa ochrena. Ordentligt underhållna skärverktyg
med vassa eggar är mindre benägna att kärva och är lättare att
kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande
enligt instruktionerna och på det sätt som är ämnat för just
den typen av elektriskt handverktyg, och ta även hänsyn till
arbetsförhållandena och den typ av arbete som ska utföras.
Användning av det elektriska handverktyget för arbeten andra än
vad det är ämnat för kan resultera ienfarlig situation.
5) Användning och service av det laddbara handverktyget
a) Se till att strömbrytaren är iavstängt läge innan du monterar
batteriet. Attmontera batteriet på ettelektriskt handverktyg som
har strömbrytaren ipåslaget läge inbjuder till olyckor.
b) Ladda batteriet endast med enladdare som är utvald av
tillverkaren. Enladdare som passar till entyp av batteri kan orsaka
brandrisk om den används till enannan typ av batteri.
c) Använd laddbara handverktyg endast tillsammans med därför
ämnade batterier. Användning av annat batteri kan orsaka skade-
och brandrisk.
d) När batteriet inte används, förvara det på avstånd från
andra metallföremål som gem, mynt, nycklar, spikar, skruvar
eller andra små metallföremål som kan skapa kontakt från
enbatteripol till denandra. Kortslutning av batteripolerna kan
orsaka brännskador ellerbrand.
e) Om batteriet misshandlas kan syra läcka från batteriet; undvik
kontakt. Omdu av misstag kommer ikontakt med syran, spola
med vatten. Omsyran kommer ikontakt med ögonen, uppsök
dessutom läkare. Syrasom kommer från batteriet kan orsaka
irritation och brännskador.
6) Service
a) Låt behörig personal utföra service och reparationer,
och endast med originalreservdelar.
Särskilda säkerhetsinstruktioner för laddare och
batterier
• Ladda endast skruvdragaren med medföljande laddare.
• Använd inte laddaren till annat än att ladda skruvdragaren.
• Utsätt inte skruvdragaren för direkt solljus, eld eller annan
värmekälla eftersom explosionsrisk föreligger.
• Utsätt inte skruvdragaren eller laddaren för vatten.
• Skruva inte isär skruvdragaren eftersom kortslutning kan uppstå
och explosionsrisk föreligger.

Svenska
SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
1 2
3 4
5
6
Ver. 20181206
Produktbeskrivning
• Skruvdragare 3,6 V
• Batteriindikator, belysning och mjuktgrepp
• Laddare
• Höger-/vänstergång
Laddning
Obs! Skruvdragaren levereras halvladdad och måste därför laddas
innan första användning.
1. Anslut laddarens micro-USB kontakt till ladduttaget (6) och sätt
sedan iladdaren iettvägguttag.
2. Den röda lysdioden på batteriindikatorn lyser ibörjan på laddningen
och vartefter skruvdragaren laddas upp tänds den gula och den
grönaockså. Närskruvdragaren blivit fulladdad kommer den gröna
dioden lysa klart starkare än gul ochröd.
3. För bästa möjliga funktion: Låtinte batteriet bli helt urladdat mellan
laddtillfällena.
4. Ettfulladdat litiumjonbatteri behåller sin laddning upp till 6 månader
om det inte används.
Obs!
• Använd inte skruvdragaren under pågående laddning.
• Använd endast den medföljande laddaren.
• Låt inte laddaren sitta kvar ivägguttaget när laddningen ärklar.
• Ladda inte batteriet om omgivningstemperaturen är under 5 °C
eller över 40 °C.
• Batteriet behöver inte laddas ur helt innan laddning.
• Laddaren är endast avsedd för inomhusbruk.
Användning
1. Välj rotationsriktning, omkopplaren (4) har trelägen:
- Vänstergång: Tryckin omkopplaren på vänstrasidan.
- Låst strömbrytare imittenläget.
- Högergång: Tryckin omkopplaren på högrasidan.
2. Tryck in strömbrytaren (5) för att starta skruvdragaren och släpp
strömbrytaren för att stängaav.
Batterikontroll
Skruvdragaren har enbatteriindikator (2) med tre lysdioder som visar
batteriets laddgrad.
Håll in strömbrytaren (5) för att aktivera batteriindikatorns visning:
• Röd: Batteriet är urladdat
• Röd +gul: Batteriet är halvladdat
• Röd + gul +grön: Batteriet är fulladdat
Belysning
Skruvdragaren har enlysdiod riktad framåt som arbetsbelysning
vid arbete på mörka platser. Hållin strömbrytaren (5) för att tända
belysningen.
Automatiskt spindellås
Skruvdragaren har automatiskt spindellås som gör att du kan skruva
manuellt om batteriet har laddats ur eller om maskinen inteorkar.
Maxtillåten belastning av spindellåset 7 Nm.
Skötsel och underhåll
• Använd enmjuk, ren trasa med ettmilt rengöringsmedel för att
rengöra produkten.
• Använd inte lösningsmedel eller brandfarliga vätskor.
Avfallshantering
1. Magnetisk bitshållare
2. Batteriindikator (lyser när strömbrytaren hålls in)
- Alla lysdioderna lyser (grön, gul, röd) = batteriet är fulladdat
- Gul och röd lyser = batteriet är halvladdat
- Röd lyser = batteriet är urladdat
3. LED-belysning (lyser när strömbrytaren hålls in)
4. Omkopplare för högergång – låsning av strömbrytaren –
vänstergång
5. Strömbrytare ON – OFF
6. Anslutning för laddare
Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller inom
hela EU. För att förebygga eventuell skada på miljö och
hälsa, orsakad av felaktig avfallshantering, ska produkten
lämnas till återvinning så att materialet kan tas omhand
på ettansvarsfullt sätt. När du lämnar produkten till
återvinning, använd dig av de returhanteringssystem som
finns där du befinner dig eller kontakta inköpsstället. De
kan se till att produkten tas om hand på ettför miljön
tillfredställande sätt.
Enligt 2012/19/EU och 2006/66/EG ska uttjänta elverktyg
och batterier samlas in och tas om hand på ett för miljön
tillfredsställande sätt.
Inbyggda batterier får endast demonteras av servicepersonal med
erforderliga kunskaper. Det elektriska handverktyget kan förstöras om
det öppnas på felaktigt sätt.
För att ta ut batteriet:
• Aktivera verktyget tills batteriet är helt urladdat.
• Öppna verktyget så att batteriet blir åtkomligt.
• Batteriets anslutningar ska kopplas ifrån separat, efter varandra.
Batteripolerna ska isoleras. Detta för att undvika att den restström
som finns i batteriet frigörs vid kortslutning.
Specifikationer
Batteri 3,6 V/1,3 Ah litiumjonbatteri
Laddtid 3–5 timmar
Varvtal 200varv/minut
Vridmoment Max3 Nm
Ljudnivå LpA 56,3 dB(A), onoggrannhet KpA = 3 dB
Ljudnivå LwA 67,3 dB(A), onoggrannhet KwA = 3 dB
Vibrationsvärde ah0,372 m/s², onoggrannhet K = 1,5 m/s²
Vikt 0,344kg
Laddare Primär 100−240 VAC, 50/60 Hz, 0,3 A
Sekundär 5,5 V DC 400 mA

Norsk
NORGE • kundesenter tel.[phone] fax [phone] e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Ver. 20181206
Skrutrekker 3,6 V
Art.nr. 18-3583, -1 Modell PLSL-167A-UK
40-9710, -1 PLSL-167A
Les brukerveiledningen grundig før produktet tas ibruk og ta vare på
den for framtidigbruk. Vi reserverer oss motev. feil itekst og bilde,
samt forandringer av tekniskedata. Ved tekniske problemer eller
spørsmål, ta kontakt med vårt kundesenter.
Sikkerhet
Generelle sikkerhetsinstruksjoner for ladbare
håndverktøy
Advarsel! Lesgjennom hele brukerveiledningen. Hvisman ikke følger
instruksjonene nedenfor kan det føretil elektrisk støt, brann og/eller alvorlig
skader. Med «elektrisk håndverktøy» iden følgende teksten menes verktøy
som enten er koblet til strømnettet eller batteridrevne håndverktøy.
1) Arbeidsplassen
a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotog dårlig
opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy iomgivelser med
eksplosjonsfare, som for eksempel nær lettantennelige væsker,
gasser ellerstøv. Elektrisk håndverktøy kan danne gnister, som
igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er ibruk.
Forstyrrelser kan føre til at man mister kontrollen.
2) Sikkerhet ved bruk av elektriskstrøm
a) Støpselet til det elektriske verktøyet må passe istrømuttaket.
Støpselet må ikke endrespå. Brukaldri adapter sammen med
elektrisk håndverktøy som krever jording. Vedbruk av originale
støpsler reduseres faren for elektriskstøt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner,
komfyrer og kjøleskap. Kroppskontakt med disse øker faren for
elektriskstøt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet.
Hvisdet kommer vann inn ietelektrisk håndverktøy, øker faren for
elektriskstøt.
d) Påse at ikke strømledningen skades. Bæraldri verktøyet
istrømledningen. Trekkheller ikke istrømledningen når
støpselet skal tas ut av strømuttaket. Holdledningen unna
varme, olje, skarpe kanter og bevegeligedeler. Skadede eller
deformerte ledninger kan øke faren for elektriskstøt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal
enbenytte skjøteledning som er beregnet til dette formålet.
Nårskjøteledning som er beregnet for utendørs bruk benyttes,
reduseres faren for elektriskstøt.
f) Dersom det elektriske håndverktøyet må benyttes ifuktige
omgivelser, skal verktøyet kobles til etstrømnett via
enjordfeilbryter. Brukav jordfeilbryter reduserer faren for elektriskstøt.
3) Personlig sikkerhet
a) Vær oppmerksom og bruk sunn fornuft når du bruker
etelektrisk håndverktøy. Ikkebruk elektriske håndverktøy
når du er trett eller påvirket av rusmidler, alkohol eller sterke
medisiner. Nårdu bruker elektrisk håndverktøy kan etlite øyeblikks
uoppmerksomhet resultere istore personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Brukav verneutstyr
som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved
behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påseat strømbryteren står iposisjon
OFF før strømmen koblestil. Detåbære etelektrisk håndverktøy
med enfinger på avtrekkeren/strømbryteren, eller åkoble til strømmen
mens strømbryteren står iposisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske
håndverktøyet. Etgjenglemt serviceverktøy på enroterende del,
kan forårsake personskader.
e) Strekk deg ikke forlangt. Påseat du står stødig og har god
balanse ikroppen under hele arbeidsoperasjonen. Daer du
bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftigeklær. Ikkebruk løstsittende klær og smykker.
Holdklær, hansker, smykker og annet løstsittende unna
bevegeligedeler. Løstsittende klær, smykker eller langt hår, kan
feste seg ibevegeligedeler.
g) Hvis det er mulig åkoble til enstøvsamler/støvsuger, bør dette
gjøres. Vedbruk av slike hjelpemidler, kan enredusere faren for
støvrelaterte skader og ulykker.
4) Bruk og vedlikehold av elektriske håndverktøy
a) Ikke press etelektrisk håndverktøy. Brukelektriske håndverktøy
som er beregnet til den arbeidsoperasjonen du skal utføre.
Riktig hastighet på matingen er viktig for åutføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom ikke
strømbryteren virker og verktøyet kan skruesav. Alleelektriske
håndverktøy, som ikke kan kontrolleres med enstrømbryter, er
farlige og må repareres.
c) Trekk støpselet ut av strømuttaket før justeringer og skifte
av tilbehør på verktøyet og når det ikke skal brukes. Dettefor
åunngå at elektrisk håndverktøy får enukontrollertstart.
d) Oppbevar elektrisk håndverktøy utilgjengelig forbarn.
Påseogså at elektrisk håndverktøy er utilgjengelig for
personer som ikke har fått tilstrekkelig opplæring på eller er
fortrolig med verktøyet. Elektriske håndverktøy kan være farlige
dersom de kommer ihendene på uvedkommende.
e) Vedlikehold av elektriske håndverktøy. Kontroller at verktøyet
ikke er feilinnstilt, at bevegelige deler ikke beveger seg
usymmetrisk, at ingen deler er skadet eller at det elektriske
håndverktøyet har andre feil, som kan påvirke dets funksjon.
Dersom noe er skadet må dette repareres før verktøyet tas
ibruk. Mangeulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe ogrene. Påseogså at det elektriske
verktøyet har skarpeegger. Godtvedlikeholdt verktøy er enklere
åkontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva
slags type arbeid som skal utføres. Brukav elektrisk håndverktøy
til andre arbeidsoperasjoner enn det som det er beregnet til, kan
skape farlige situasjoner.
5) Bruk av og service på det ladbare håndverktøyet
a) Påse at strømbryteren er skrudd av før du monterer batteriet.
Hvisbatteriet monteres på etelektrisk håndverktøy med
strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten.
Lading av batterier med feil type lader kan føre tilbrann.
c) Ladbare håndverktøy må kun brukes sammen med dertil
egnede batterier. Bruk av annet batteri kan forårsake skade og
kan være enbrannfare.
d) Når batteriet ikke er ibruk, må det oppbevares på god avstand
fra metallgjenstander som; mynter, nøkler, spiker, skruero.l.
som kan lede strøm fra den ene batteripolen til denandre.
Kortslutning av batteripolene kan føre til brann og brannskader.
e) Ved skjødesløs håndtering av batteriet kan syre lekke ut
fradet. Passda på åikke komme ikontakt medsyren. Hvisdu
ved etuhell skulle komme ikontakt med batterisyre må du
straks skylle deg medvann. Dersom syren kommer ikontakt
med øynene, må lege oppsøkes. Syrefra batteriet kan forårsake
irritasjon og brannskader.
6) Service
a) La profesjonelle fagfolk utføre service og reparasjoner.
Benyttkun originale reservedeler.
Spesielle sikkerhetsinstruksjoner for ladere og
batterier
• Skrutrekkeren skal kun lades med den medfølgende laderen.
• Bruk ikke laderen til annet enn ålade skrutrekkerenmed.
• Skrutrekkeren må ikke utsettes for direkte sollys, ild eller annen
varmekilde da dette kan føre til eksplosjon.
• Skrutrekker og lader må ikke utsettes forvann.
• Skrutrekkeren må ikke demonteres, da det kan oppstå kortslutning,
noe som igjen kan føre til eksplosjon.

Norsk
NORGE • kundesenter tel.[phone] fax [phone] e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
1 2
3 4
5
6
Ver. 20181206
Produktbeskrivelse
• Skrutrekker 3,6 V
• Batteriindikator, belysning og myktgrep
• Lader
• Høyre- og venstregange
Lading
Obs! Skrutrekkeren leveres halvladet. Denmå derfor lader før første
gangsbruk.
1. Koble laderens micro-USB kontakt til ladeuttaket (6), koble deretter
laderen til et strømuttak.
2. Den røde lysdioden på batteriindikatoren lyser ibegynnelsen,
når ladingenpågår. Etterhvert tennes den gule og den grønne
diodenogså. Nårskrutrekkeren er fulladet vil den grønne dioden
lyse mye sterkere enn den gule ogrøde.
3. For åoppnå best mulig funksjon: Ikkela batteriet bli helt utladet.
4. Etfulladet Li-ionbatteri beholder ladingen iinntil 6 måneder ved
lagring hvis det ikke brukes.
Obs!
• Ikke bruk skrutrekkeren mens ladingenpågår.
• Bruk kun den medfølgende laderen.
• La ikke laderen sitte istrømuttaket når du ikke brukerden.
• Batteriet bør ikke lades når temperaturen er under 5 ºC eller over 40ºC.
• Det er ikke nødvendig ålade batteriet helt ut før lading.
• Laderen er kun beregnet for innendørsbruk.
Bruk
1. Velg rotasjonsretning. Omkobleren (4) har tre innstillinger:
- Venstregange: Trykkomkobleren inn fra venstre.
- Låst strømbryter iden midtre posisjonen.
- Høyregange: Trykkomkobleren inn fra høyreside.
2. Trykk inn strømbryteren (5) for åstarte skrutrekkeren og slipp opp
for åstoppeden.
Batterikontroll
Skrutrekkeren har enbatteriindikator (2) med tre lysdioder som viser
batteriets grad av lading.
Hold strømbryteren (5) inne for åaktivere batteriindikatorens visning:
• Rød: Batteriet er utladet
• Rødt +gult: Batteriet er halvladet
• Rødt + gult +grønt: Batteriet er fulladet
Belysning
Skrutrekkeren har enlysdiode som er rettet framover som arbeidslys.
Dener fin åbruke på mørke plasser. Trykkpå strømbryteren (5) for
åtenne belysningen.
Automatisk spindellås
Skrutrekkeren har automatisk spindellås som gjør at man kan skru
manuelt dersom batteriet er utladet eller hvis maskinen ikkeorker.
Makstillatt belastning av spindellås er 7 Nm.
Stell og vedlikehold
• Bruk enmyk ren klut med mildt rengjøringsmiddel på for
årengjøre produktet.
• Bruk aldri løsemidler eller brannfarlige væsker.
Avfallshåndtering
1. Magnetisk bitsholder
2. Batteriindikator (lyser når strømbryteren holdes inne)
- Alle lysdiodene lyser (grønn, gul, rød) = batteriet er fulladet
- Gul og rød lyser = batterier er halvfullt
- Rød lyser = batteriet er utladet
3. LED-belysning (lyser når strømbryteren holdes inne)
4. Bryteren for høyregange - låsing av strømbryter - venstregange
5. Strømbryter ON/OFF
6. Inntak forlader
Symbolet viser til at produktet ikke skal kastes sammen
med husholdningsavfallet. Dette gjelder ihele EØS-
området. For åforebygge eventuelle skader på helse
og miljø, som følge av feil håndtering av avfall, skal
produktet leveres til gjenvinning, slik at materialet blir tatt
hånd om på enansvarsfull måte. Benytt miljøstasjonene
som er der du befinner deg eller ta kontakt med
forhandler. De kan se til at produktet blir behandlet på
entilfredsstillende måte som gagner miljøet.
Innebygde batterier må kun demonteres av servicepersoner med de
rekke kunnskapene. Det elektriske håndverktøyet kan bli ødelagt hvis
det åpnes feil.
For å ta ut batteriet:
• Aktivere verktøyet til batteriet er helt utladet.
• Åpne verktøyet sånn at batteriet blir tilgjengelig.
• Batteriets tilkoblinger skal kobles fra separat, etter hverandre.
Batteripolene skal isoleres. Dette for å unngå at den reststrømmen
som er igjen i batteriet frigjøres ved en kortslutning.
Spesifikasjoner
Batteri 3,6 V/1,3 Ah li-ionbatteri
Ladetid 3–5timer
Turtall 200o/min
Dreiemoment Maks3 Nm
Lydnivå LpA 56,3 dB(A), unøyaktighet KpA = 3 dB
Lydnivå LwA 67,3 dB(A), unøyaktighet KwA = 3 dB
Vibrasjonsverdi ah0,372 m/s², unøyaktighet K = 1,5 m/s²
Vekt 0,344kg
Lader Primært 100−240 VAC, 50/60 Hz. 0,3 A
Sekundært 5,5 V DC 400 mA
Iht. 2012/19/EU og 2006/66/EG skal utslitte elverktøy og
batterier samles inn og tas hånd om på en, for miljøet,
tilfredsstillende måte.

Suomi
SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
Ver. 20181206
Ruuvinväännin 3,6 V
Tuotenro 18-3583, -1 Malli PLSL-167A-UK
40-9710, -1 PLSL-167A
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin.
Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen
tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Turvallisuus
Ladattavia käsityökaluja koskevat yleiset
turvallisuusohjeet
Varoitus! Luekaikki ohjeet. Allaolevien ohjeiden noudattamatta
jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan
loukkaantumiseen. Varoitustekstin termi ”sähkökäyttöinen käsityökalu”
tarkoittaa verkkovirralla ja akulla toimivaa käsityökalua.
1) Työtila
a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat
ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöistä käsityökalua räjähdysherkässä
ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai
pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä,
jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut ihmiset loitolla, kun käytät sähkökäyttöisiä
käsityökaluja. Tarkkaavaisuuden menettäminen saattaa johtaa
onnettomuuteen.
2) Sähköturvallisuus
a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia
pistorasiaan. Älämuuta pistoketta millään tavalla. Äläkäytä
sovitinta maadoitettujen sähkökäyttöisten käsityökalujen
kanssa. Muuttamaton pistoke ja sopiva pistorasia vähentävät
sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia,
lämpöpattereita, liettä tai jääkaappia. Sähköiskun vaara kasvaa,
jos kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä
sitä kosteissa olosuhteissa. Vedenjoutuminen sähkökäyttöiseen
käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele virtajohtoa varoen. Äläkanna laitetta virtajohdosta
äläkä irrota pistoketta pistorasiasta johdosta vetämällä.
Äläaltista virtajohtoa kuumuudelle, öljyille, teräville reunoille
tai liikkuville osille. Sotkeutuneet tai vahingoittuneet virtajohdot
lisäävät sähköiskun vaaraa.
e) Jos käytät sähkökäyttöistä käsityökalua ulkona, käytä
ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön
sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.
f) Jos käytät sähkökäyttöistä käsityökalua kosteassa ympäristössä,
laite tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta.
Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3) Oma turvallisuutesi
a) Ole huolellinen ja käytä tervettä järkeä, kun käytät sähkökäyttöistä
käsityökalua. Äläkäytä sähkökäyttöistä käsityökalua, jos olet
väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen
alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen
saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytäaina suojalaseja. Suojavarusteiden,
kuten hengityssuojaimen, liukuestekenkien, kypärän ja
kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistämistä. Varmista, että
virtakytkin on asennossa OFF ennen kuin liität pistokkeen
pistorasiaan. Onäärimmäisen vaarallista kantaa sähkökäyttöistä
käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu
pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät
sähkökäyttöisen käsityökalun. Sähkökäyttöisen työkalun liikkuvan
osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liiankauas. Varmista, että seisot tasapainoisesti
työn jokaisessa vaiheessa. Näinhallitset laitteen paremmin
yllättävissä tilanteissa.
f) Käytä tarkoituksenmukaisia vaatteita. Äläpidä löysiä vaatteita
tai koruja. Pidähiukset, vaatteet ja käsineet loitolla koneen
liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat
takertua liikkuviinosiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytäsitä.
Senkäyttö vähentää pölyyn liittyviä vaaroja.
4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen
a) Älä pakota sähkökäyttöistä käsityökalua. Käytävain sellaista
sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi
työtehtävään. Oikean työkalun käyttö on tehokkaampaa ja
turvallisempaa sille tarkoitetulla syöttönopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei
käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut,
joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen
käsityökaluun säätöjä, vaihdat sen varusteita tai ennen kuin
asetat sen säilytykseen. Nämäennaltaehkäisevät toimenpiteet
vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa.
Äläluovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät
tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat
vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Varmista, että kaikki
asetukset on tehty oikein, kaikki liikkuvat osat liikkuvat
esteettä ja että mikään muu seikka ei häiritse sähkökäyttöisen
käsityökalun toimintaa. Josjokin osa on vahingoittunut, se
tulee korjata ennen käyttöä. Monetonnettomuudet johtuvat
huonosti huolletuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Kunnolla huolletut terävät
terätyökalut vähentävät juuttumisen vaaraa, ja niitä on helpompi
hallita.
g) Käytä sähkökäyttöistä käsityökalua ja sen varusteita ohjeiden
mukaisesti ja kyseiselle sähkökäyttöiselle käsityökalulle
sopivalla tavalla. Otamyös huomioon työskentelyolosuhteet ja
suoritettavatyö. Sähkökäyttöisen käsityökalun käyttäminen muihin
kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.
5) Ladattavien käsityökalujen käyttäminen ja huoltaminen
a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin
asennatakun. Josasennat akun käsityökaluun, jonka virtakytkin
on päällä, onnettomuuden vaara kasvaa.
b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla.
Tietyntyyppiselle akulle tarkoitettu laturi saattaa aiheuttaa tulipalon,
jos sitä käytetään vääräntyyppisen akun lataamiseen.
c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia
akkuja. Vääräntyyppisten akkujen käyttäminen saattaa johtaa
onnettomuuteen tai tulipaloon.
d) Kun akkua ei käytetä, sitä tulee säilyttää poissa
metalliesineiden (esim. paperiliittimet, kolikot, avaimet, naulat)
läheisyydestä. Metalliesineet saattavat muodostaa kontaktin
akun napojen välille. Akunnapojen oikosulkeminen saattaa johtaa
palovammoihin tai tulipaloon.
e) Akun vahingoittuminen saattaa aiheuttaa akkuhapon
vuotamisen; tässä tapauksessa akkuun ei saa koskea.
Josjoudut kosketuksiin hapon kanssa, huuhtele vedellä.
Joshappoa joutuu silmiin, hakeudu lääkäriin. Akunhappo
saattaa aiheuttaa ärsytystä ja palovammoja.
6) Huolto
a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö,
ja huollossa tulee käyttää ainoastaan alkuperäisosia.
Laturia ja akkuja koskevat turvallisuusohjeet
• Käytä lataamiseen ainoastaan mukana tulevaa laturia.
• Älä käytä laturia muiden laitteiden lataamiseen.
• Älä altista ruuvinväännintä suoralle auringonvalolle, tulelle tai muille
lämmönlähteille. Räjähdysvaara.
• Älä altista ruuvinväännintä tai laturia vedelle.
• Älä pura ruuvinväännintä. Seurauksena saattaa olla oikosulku
ja räjähdysvaara.

Suomi
SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
1 2
3 4
5
6
Ver. 20181206
Tuotekuvaus
• Ruuvinväännin 3,6 V
• Akun varaustason näyttö, valaisin ja pehmustettukahva
• Laturi
• Suunnanvaihto
Lataaminen
Huom.! Akkuon toimitusvaiheessa osittain ladattu, ja se tulee ladata
ennen ensimmäistä käyttökertaa.
1. Liitä laturin Mikro-USB-liitin latausliitäntään (6) ja laita laturi pistorasiaan.
2. Akun varauksen ilmaisimen punainen merkkivalo palaa latauksen
alussa. Keltainen ja vihreä merkkivalo syttyvät latauksen edetessä.
Kunruuvinvääntimen akku on ladattu täyteen, vihreä merkkivalo
palaa voimakkaammin kuin keltainen ja punainen.
3. Ruuvinväännin toimii moitteetta, kun noudatat seuraavia ohjeita:
Äläanna akun tyhjentyä täysin tyhjäksi latausten välissä.
4. Täyteen ladattu litiumioniakku säilyttää latauksen jopa 6 kuukauden
ajan, jos sitä ei käytetä.
Huom.!
• Älä käytä ruuvinväännintä latauksen aikana.
• Käytä vain laitteen mukana tulevaa laturia.
• Irrota laturi pistorasiasta, kun lataus on valmis.
• Lataa akkua vain 5 °C…40 °C:n lämpötilassa.
• Akun ei tarvitse kulua täysin loppuun ennen lataamista.
• Laturi on tarkoitettu vain sisäkäyttöön.
Käyttö
1. Valitse pyörimissuunta kytkimellä (4):
- Vasen: paina kytkin vasemmalle.
- Lukittu: paina kytkin keskelle.
- Oikea: paina kytkin oikealle.
2. Käynnistä ja sammuta ruuvinväännin virtakytkimellä (5).
Akun varaustason ilmaisin
Ruuvinvääntimessä on akun varaustason ilmaisin (2), jonka kolme
merkkivaloa ilmaisevat akun varaustason.
Aktivoi akun varaustason ilmaisin painamalla virtakytkintä (5):
• Punainen: Akkuontyhjä
• Punainen ja keltainen: Akkuon puoliksi täynnä
• Punainen, keltainen ja vihreä: Akkuon täynnä
Valaisin
Ruuvinvääntimessä on valaisin, joka helpottaa työskentelyä heikossa
valaistuksessa. Sytytä valaisin painamalla virtakytkintä (5).
Automaattinen karalukko
Ruuvinvääntimessä on automaattinen karalukko, jonka ansiosta
ruuvinvääntimellä voi ruuvata manuaalisesti, jos akku on tyhjä tai jos
koneessa ei ole riittävästitehoa. Karalukon suurin sallittu kuormitus
on7Nm.
Huolto ja puhdistaminen
• Puhdista laite pehmeällä ja puhtaalla liinalla ja miedolla
puhdistusaineella.
• Älä käytä liuotusaineita tai herkästi syttyviä nesteitä.
Kierrättäminen
1. Magneettinen palapidike.
2. Akun varauksen ilmaisin (palaa, kun virtakytkintä painetaan)
- Kaikki merkkivalot palavat (vihreä, keltainen, punainen) =
akkuon täynnä
- Keltainen ja punainen merkkivalo palavat = akku on puoliksi täynnä
- Punainen merkkivalo palaa = akku ontyhjä
3. LED-valaisin (palaa kun virtakytkintä painetaan)
4. Suunnanvaihtokytkin ja lukitus
5. Virtakytkin ON – OFF
6. Laturin liitäntä
Tämä symboli tarkoittaa, että tuotetta ei saa laittaa
kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta.
Virheellisestä kierrättämisestä johtuvien mahdollisten
ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee
viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.
Kiinteiden akkujen asennuksen saa purkaa vain siihen tarvittavat taidot
omaava ammattilainen. Sähköiset laitteet voivat rikkoutua, jos ne
avataan väärin.
Akun poistaminen:
• Aktivoi laite ja odota, kunnes akku on tyhjentynyt.
• Avaa laite siten, että pääset käsiksi akkuun.
• Akun kytkennät tulee irrottaa toisistaan erikseen. Akun navat
eristetään, jotta akkuun jäänyt jäännösvirta ei purkaudu oikosulussa.
Tekniset tiedot
Akku 3,6 V/1,3 Ah:n litiumioniakku
Latausaika 3–5 tuntia
Kierrosluku 200kierr./min.
Vääntömomentti Enintään 3 Nm
Melutaso LpA 56,3 dB(A), epätarkkuus KpA = 3 dB
Melutaso LwA 67,3 dB(A), epätarkkuus KwA = 3 dB
Tärinäarvo ah0,372 m/s², epätarkkuus K = 1,5 m/s²
Paino 0,344kg
Laturi Tulo100−240 VAC, 50/60 Hz, 0,3 A
Lähtö 5,5 V DC 400 mA
Direktiivien 2012/19/EU ja 2006/66/EG mukaan
käytöstä poistettujen sähkölaitteiden ja paristojen
keräyksestä ja loppukäsittelystä on huolehdittava
ympäristöä säästävällä tavalla.

Deutsch
DEUTSCHLAND • Kundenservice Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
Ver. 20181206
Akku-Schrauber 3,6 V
Art.Nr. 18-3583, -1 Modell PLSL-167A-UK
40-9710, -1 PLSL-167A
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen
und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten
wir unsvor. Bei technischen Problemen oder anderen Fragen freut sich
unser Kundenservice über eine Kontaktaufnahme.
Sicherheit
Allgemeine Sicherheitshinweise für Akku-Werkzeuge
Warnung: Diekomplette Bedienungsanleitung durchlesen.
Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen,
Feuer und/oder schweren Verletzungen führen. DerBegriff
„Elektrowerkzeug“ in den nachfolgenden Warnhinweisen bezieht sich
auf netz- oder akkubetriebene Handwerkzeuge.
1) Arbeitsumgebung
a) DasArbeitsumfeld sauber und gut beleuchtet halten.
Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung
einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher
Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen
Funken, dieStaub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von
Elektrowerkzeugen fernhalten. Störungen können zum Verlust
der Kontrolle führen.
2) Elektrische Sicherheit
a) Der Netzstecker des Elektrowerkzeugs muss direkt in
dieSteckdose passen. DenStecker niemals in irgendeiner
Weise verändern. Niemals einen Adapter zusammen mit
geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker
und passende Steckdosen verringern dasRisiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren,
Heizungen, Kochherd oder Kühlschrank vermeiden. Istder
eigene Körper geerdet, erhöht sich dasRisiko für Stromschläge.
c) DasElektrowerkzeug niemals Regen oder Nässe aussetzen.
Wasser im Inneren von Elektrowerkzeugen erhöht dasRisiko für
Stromschläge.
d) DasNetzkabel stets mit Sorgfalt behandeln. DasNetzkabel nie
zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum
Herausziehen des Steckers aus der Steckdose verwenden.
DasKabel von Wärme, Öl, scharfen Kanten und beweglichen
Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen
dieGefahr von elektrischen Schlägen.
e) Beim Einsatz von Elektrohandwerkzeug im Freien ein
Verlängerungskabel verwenden, dasfür diesen Einsatzbereich
vorgesehenist. DieBenutzung eines Verlängerungskabels für den
Außenbereich verringert dasRisiko von Stromschlägen.
f) Sollte der Einsatz eines Elektrowerkzeugs in feuchter Umgebung
notwendig sein, immer eine Fehlerstrom-Schutzeinrichtung
vorschalten. DieBenutzung einer Fehlerstromschutzeinrichtung
verringert dasRisiko von Stromschlägen.
3) Persönliche Sicherheit
a) Während der Tätigkeit aufmerksam sein und beim Einsatz
eines Elektrowerkzeugs Vernunft walten lassen. DieBedienung
von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss
von Drogen, Alkohol oder Medizin ist untersagt. Einkurzer
Moment der Unachtsamkeit kann zu schweren Sach- und
Personenschäden führen.
b) Persönliche Schutzausrüstung tragen. Immereinen
Augenschutz tragen. DieBenutzung von persönlicher
Schutzausrüstung, wie Atemschutz, Sicherheitsschuhen, Helm und
Gehörschutz bei Bedarf verringert dasVerletzungsrisiko.
c) Versehentliches Einschalten vermeiden. Sicherstellen, dass der
Stromschalter in der Position OFF ist bevor der Netzstecker
angeschlossenwird. DasTragen von Elektrowerkzeugen
mit einem Finger auf dem Schalter oder der Anschluss von
Elektrowerkzeugen andieNetzspannung, während der Schalter in
der Position ON ist, birgt ein erhöhtes Unfallrisiko.
d) Vor der Einschaltung des Elektrohandwerkzeugs alle
Servicewerkzeuge/Schlüssel entfernen. Einvergessenes
Servicewerkzeug aneinem rotierenden Teil von Elektrowerkzeugen
kann zu Personenschäden führen.
e) Immer eine stabile und bequeme Arbeitsposition einnehmen.
Jederzeit auf einen sicheren Stand und gutes Gleichgewicht
achten. DiesHilft bei unvorhergesehenen Situationen.
f) Geeignete Arbeitskleidung tragen. Keinelosen Kleider oder
Schmuck tragen. Haare, Kleidung und Handschuhe von
beweglichen Teilen fernhalten. WeiteKleidung, Schmuck oder
lange Haare können sich in bewegenden Teilen verfangen.
g) Wenn Anlagen zur Absaugung und Bindung von Staub
vorhanden sind, sollten diese angeschlossen und richtig
verwendet werden. DieNutzung dieser Hilfsmittel kann mit Staub
in Verbindung stehende Gefahren verringern.
4) Bedienung und Wartung des Elektrowerkzeugs
a) DasGerät nicht überbeanspruchen. Elektrowerkzeuge nur
für diedafür vorgesehene Arbeit benutzen. Dasrichtige
Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) DasElektrowerkzeug nicht einsetzen, wenn dessen Ein-/
Ausschalter defektist. EinElektrowerkzeug, dassich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Vor Einstellungsänderungen, Austausch von Werkzeugteilen
und bei Nichtbenutzung stets den Netzstecker ziehen.
DieseVorkehrungsmaßnahme verkleinert dasRisiko für einen
unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von
Kindern aufbewahren. Personen, dienicht mit der Bedienung
vertraut sind, nicht dasElektrowerkzeug benutzen lassen.
Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr
ausmachen.
e) Elektrowerkzeuge warten. Sicherstellen, dass bewegliche
Geräteteile einwandfrei funktionieren und nicht klemmen,
dass keine Teile gebrochen oder so beschädigt sind, dass
dieFunktion des Elektrowerkzeugs beeinträchtigtist. Sollte
etwas beschädigt sein, muss es vor Benutzung repariert werden.
VieleUnglücke werden durch mangelnde Wartung verursacht.
f) DieSchneidwerkzeuge scharf und sauber halten. Sorgfältig
gewartete Schneidwerkzeuge mit scharfen Schneiden laufen
leichter und sind einfacher zu führen.
g) Elektrowerkzeuge, Zubehörusw. nur der Beschreibung
entsprechend und für den vorgesehenen Verwendungszweck
handhaben. Dabeiimmer dieaktuellen Arbeitsbedingungen
berücksichtigen. BeiZweckentfremdung können Sach- und
Personenschäden entstehen.
5) Bedienung und Service des Akku-Elektrowerkzeugs
a) Vor dem Einlegen des Akkus sicherstellen, dass der Netzschalter
ausgeschaltetist. DasAnschließen des Akkus während der
Schalter in der Ein-Position ist, birgt ein erhöhtes Unfallrisiko.
b) Den Akku nur mit einem vom Hersteller dafür vorgesehenen
Ladegerätladen. EinAkku-Ladegerät für eine bestimmte Akkusorte
kann mit einer anderen Akkusorte für Brandgefahr sorgen.
c) Akku-Werkzeuge nur mit dem explizit dafür vorgesehenen
Akku benutzen. DieBenutzung eines anderen Akkutypen kann zu
Personen- und Sachschäden führen.
d) Wenn der Akku nicht verwendet wird, ist er abseits von
anderen Metallgegenständen wie Büroklammern, Münzen,
Schlüsseln, Nägeln Schrauben oder sonstigen kleinen
Metallgegenständen zu verwahren, dieeinen Kontakt zwischen
den beiden Batteriepolen herstellen können. EinKurzschluss
der Batteriepole kann zu Brandverletzungen oder Feuer führen.
e) Bei falschem Umgang mit dem Akku kann Säure austreten, mit
der jeglicher Kontakt zu vermeidenist. Beidirektem Kontakt
mit der Säure mit Wasser abspülen. BeiKontakt mit den Augen
zusätzlich einen Arzt aufsuchen. Austretende Batteriesäure kann
Reizungen und Verbrennungen verursachen.
6) Wartung
a) Reparaturen sind nur von qualifizierten Servicetechnikern und
mit Originalzubehör durchzuführen.

Deutsch
DEUTSCHLAND • Kundenservice Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
1 2
3 4
5
6
Ver. 20181206
Besondere Sicherheitshinweise für Akku und
Ladegerät
• Den Akku nur mit dem mitgelieferten Ladegerätladen.
• DasLadegerät nur zum Aufladen des Akku-Schraubers verwenden.
• DasGerät nicht für direkte Sonneneinstrahlung, Feuer oder eine
andere Wärmequelle aussetzen. Explosionsgefahr.
• Den Akku-Schrauberbzw. den Akku niemals in Kontakt mit Wasser
kommen lassen.
• DasGerät nicht auseinander schrauben, weil dadurch dieGefahr
eines Kurzschlusses und Explosionsgefahr entsteht.
Produktbeschreibung
• Akku-Schrauber 3,6 V
• Ladestandsanzeige, Beleuchtung und weicher Griff
• Ladegeräte
• Rechts-/Linkslauf
Ladevorgang
Hinweis: DerAkku ist bei Lieferung halbgeladen und muss daher vor
dem erstmaligen Gebrauch geladen werden.
1. Den Micro-USB-Stecker des Ladegeräts an die Ladebuchse (6) anschließen
und anschließend das Ladegerät an eine Steckdose anschließen.
2. Dierote Leuchtdiode ander Ladestandsanzeige leuchtet zu Beginn
des Ladevorgangs. Später beginnen auch diegelbe und grüne
LED zu leuchten. Wennder Akku vollständig geladen ist, leuchtet
diegrüne Leuchtdiode deutlich stärker als diegelbe und dierote.
3. Für eine optimale Funktion: DenAkku niemals vollständig entladen lassen.
4. Ein vollständig aufgeladener Lithium-Ionen-Akku behält seine
Ladung bei Nichtbenutzung bis zu 6 Monate.
Hinweis:
• DasGerät während des Ladevorgangs nicht benutzen.
• Nur dasmitgelieferte Ladegerät verwenden.
• Nach erfolgreichem Ladevorgang stets den Netzstecker des
Ladegerätes aus der Steckdose ziehen.
• Den Akku nur bei Temperaturen zwischen 5 °C und 40 °Claden.
• Der Akku muss vor dem Ladevorgang nicht komplett entladensein.
• DasLadegerät ist nur für dieVerwendung in Innenräumen geeignet.
Bedienung
1. DieDrehrichtung wählen, der Umschalter (4) hat drei Positionen.
- Linkslauf: DenUmschalter auf der linken Seite eindrücken.
- Sperre des Ein-/Ausschalter in der Mittelposition.
- Rechtslauf: DenUmschalter auf der rechten Seite eindrücken.
2. Den Ein-/Ausschalter (5) zum Einschalten des Gerätes betätigen
und zum Abschalten wieder freigeben.
Batteriestandanzeige
DasGerät hat eine Ladestandsanzeige (2) mit drei Leuchtdioden,
dieden Ladestand des Akkus anzeigen.
Den Stromschalter (5) drücken, um dieLadestandsanzeige zu aktivieren:
• Rot: DerAkku istleer
• Rot + Gelb: DerAkku ist halbvoll
• Rot + Gelb + Grün: DerAkku ist vollständig geladen
Beleuchtung
DasGerät ist mit einer nach vorne gerichteten Leuchtdiode zum
Beleuchten des Arbeitsfeldes ausgestattet. ZumEinschalten der
Beleuchtung auf den Stromschalter (5) drücken.
Automatische Spindel-Arretierung
DasGerät besitzt eine automatische Spindel-Arretierung, welche bei
entladenem Akku oder zu hohem Kraftbedarf dasDrehen von Hand
erlaubt. Max. erlaubte Belastung der Spindel-Arretierung: 7Nm.
Pflege und Wartung
• Zum Reinigen ein weiches, sauberes Tuch mit mildem
Reinigungsmittel verwenden.
• Keine Lösungsmittel oder brennbaren Flüssigkeiten verwenden.
Hinweise zur Entsorgung
1. Magnetischer Bithalter
2. Ladestandsanzeige (leuchtet wenn der Stromschalter gedrückt
gehalten wird)
- Alle Leuchtdioden leuchten (grün, gelb, rot) = der Akku ist
vollständig geladen
- Gelb und rot leuchten = der Akku ist halbvoll
- Rot leuchtet = der Akku istleer
3. LED-Beleuchtung (leuchtet wenn der Stromschalter gedrückt
gehalten wird)
4. Umschalter für Rechtslauf – Sperre des Stromschalters – Linkslauf
5. Schalter ON – OFF
6. Anschluss für Ladegerät
Dieses Symbol zeigt an, dass dasProdukt nicht
gemeinsam mit dem Haushaltsabfall entsorgt werden
darf. Dies gilt in der gesamten EU. Um möglichen
Schäden für dieUmwelt und Gesundheit vorzubeugen,
diedurch fehlerhafte Abfallentsorgung verursacht
werden, soll dieses Produkt auf verantwortliche Weise
recycelt werden um dienachhaltige Wiederverwertung
von stofflichen Ressourcen zu fördern. Bei der
Rückgabe des Produktes bitte dievorhandenen Recycling- und
Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann
dasProdukt auf eine umweltfreundliche Weise recyceln.
Fest verbaute Batterien und Akkumulatoren dürfen nur von qualifiziertem
Fachpersonal demontiert werden. Unsachgemäßes Öffnen des Elektro-
werkzeugs kann es unbrauchbar machen.
Zur Entnahme des Akkus wie folgt vorgehen:
• Das Elektrowerkzeug laufen lassen, bis der Akku vollständig
entladen ist.
• Das Elektrowerkzeug öffnen, sodass Zugang zum Akku besteht.
• Die Anschlüsse des Akkus separat trennen, einen nach dem
anderen. Die Pole des Akkus isolieren, um zu vermeiden, dass der
Reststrom im Akku bei einem Kurzschluss frei wird.
Technische Daten
Batterien 3,6 V/1,3 Ah Lithium-Ionen-Akku
Ladedauer 3–5 Stunden
Drehzahl 200 /min
Drehmoment Max. 3Nm
Schallpegel LpA 56,3 dB(A), Ungenauigkeit KpA = 3 dB
Schallpegel LwA 67,3 dB(A), Ungenauigkeit KwA = 3 dB
Schwingungs-
emissionswert ah0,372 m/s², Ungenauigkeit K = 1,5 m/s²
Gewicht 0,344kg
Ladegerät Primärspannung 100−240 VAC, 50/60 Hz, 0,3 A
Sekundärspannung 5,5 V DC, 400 mA
Gemäß der Richtlinien 2012/19/EU und 2006/66/EG
müssen nicht mehr gebrauchsfähige Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwendung zugeführt werden.
