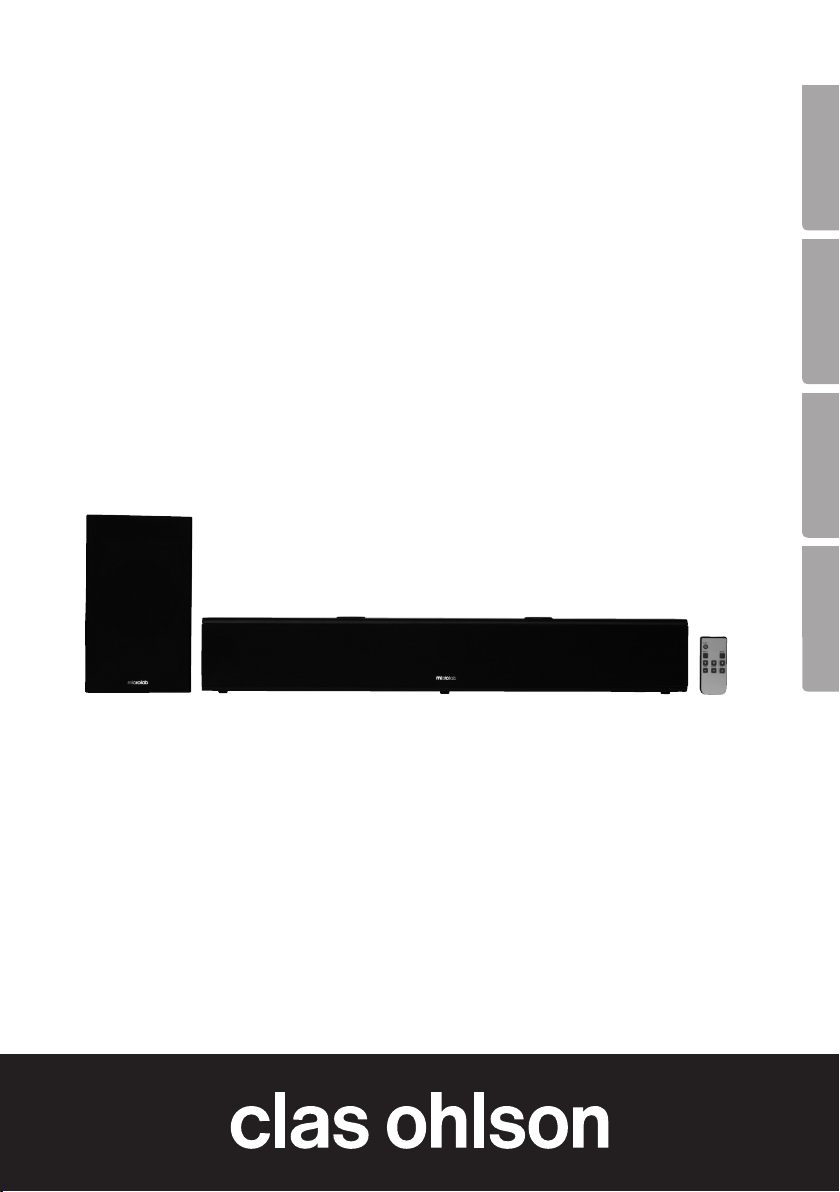

Clas Ohlson S335 User manual

EnglishSvenskaNorskSuomi
2.1 TV Speaker System
Högtalarsystem 2.1 för TV
Høyttalersystem 2.1 for TV
TV-kaiutinjärjestelmä 2.1
Art.no Model
18-8184 S335-UK
38-4071 S335 Ver. 201012

2

3
English
2.1 TV Speaker System
Art.no 18-8184 Model S335-UK
38-4071 S335
Please read the entire instruction manual before use and save it for future reference.
We reserve the right for any errors in text or images and for making any necessary
technical changes to this document. If you should have any questions concerning
technical problems please contact our Customer Services.
Safety
• The product should not be taken apart or modified. Certain exposed parts inside
the casing carry dangerous current. Touching these can lead to fire or electric shock.
• The product is intended for indoor use only.
• Never subject the product to high temperature, dust, heavy vibration, impacts,
humidity or moisture.
• The on/off switch only switches the device into standby power mode and does not
totally cut off current from the mains.
• The standby switch on the device does not disconnect it from the power supply.
• Disconnect the device from the power supply by unplugging it from the wall socket.
The product’s plug should be easily accessible.
• Do not place the product where there is a risk of it falling into water or other liquid.
Do not place any objects which contain liquid on the product such as vases,
drinks, etc.
• Do not cover the product. Adequate ventilation is required to prevent the device
from overheating.
• Do not abuse the lead. Do not carry the product by its mains lead. Do not yank
the mains lead to turn the power off, pull the plug out instead. Make sure that
themains lead does not come into contact with heat, sharp edges or is crushed.
• Unplug the mains lead during thunderstorms or if the product is not to be used for
a long time.
• Protect your hearing. Listening to the player on high volume for prolonged periods
can lead to permanent hearing loss.
• This product should only be repaired by qualified service technicians.
Contents
• Soundbar
• Subwoofer
• Remote control
• Instruction manual
• Screws and wall plugs for wall mounting

4
English
27
1
2
3
4 5 6 7
8
9
10
11
12
Buttons and functions
Soundbar front
Soundbar top
Soundbar back
1. LED volume display
2. LED for INPUT 1
3. LED for INPUT 2
4. Mute
5. Volume control
6. Select input 1 or 2
7. ON/OFF
8. INPUT 1 (input for audio source 1, e.g. TV)
9. INPUT 2 (input for audio source 2, e.g. CD/DVD)
10. S.W OUT (subwoofer connection)
11. Fuse
12. Mains lead

5
English
13
14
15
16
17
1
2
3
Remote control
13. INPUT (select input 1or 2)
14. TREB
15. BASS
16. MUTE
17. VOL
Wall mounting the soundbar
Use screws suitable for the wall material or use the provided screws and wall plugs.
Positioning the subwoofer
Place the subwoofer on the floor for optimum sound reproduction.
Wiring diagram
1. Connect the subwoofer to SW OUT.
2. Connect the audio cable to INPUT 1. N.B. The cable and connections are
colour coded, red to red and white to white. An additional audio source can
be connected to INPUT 2.
3. Connect the mains lead to a permanently installed 230 V wall socket.

6
English
Care and maintenance
• If the fuse needs replacing, make sure that it is the same rating.
Troubleshooting guide
No sound. • Make sure that the correct INPUT has been chosen.
• Make sure that the volume is turned up.
• Make sure that the audio source is working.
• Check all speaker cables.
One or more speakers
is soundless.
• Check the cables and connections.
Scraping noise when
volume adjusted.
• The scraping noise is created by dust inside the volume
control. Switch off the amplifier and turn the volume
control back and forth a few times to remove any dust.
Poor/distorted sound. • The audio file being played might be damaged,
try another file.
• Use audio file over 192 kbps for best sound reproduction.
Disposal
Follow local ordinances when disposing of this product. If you are unsure of how to
dispose of this product, please contact your local authority.
Specifications
Amplifier
Output 13 W + 10 W × 2 RMS
Mains connection 230 V AC, 50 Hz, 200 mA
Speakers
Subwoofer 5″
Satellites 2.5″ × 2
Size
Soundbar
L × W × H 752 × 109 × 116 mm
Subwoofer
L × W × H 160 × 205 × 270 mm

7
Svenska
Högtalarsystem 2.1 för TV
Art.nr 18-8184 Modell S335-UK
38-4071 S335
Läs igenom hela bruksanvisningen före användning och spara den sedan för
framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska
data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-
uppgifter på baksidan).
Säkerhet
• Produkten får inte demonteras eller ändras. Farlig spänning finns oskyddad på
komponenter inuti produktens hölje. Kontakt med dessa kan leda till brand eller
ge elektriska stötar.
• Produkten är endast avsedd för inomhusbruk.
• Utsätt aldrig produkten för höga temperaturer, dammig miljö, starka vibrationer,
stötar, fukt eller väta.
• Strömbrytaren är sekundärt kopplad och bryter inte strömmen från nätet.
• Standbyomkopplaren på apparaten skiljer inte apparaten från elnätet.
• Bryt strömmen till apparaten genom att dra apparatens stickpropp ur vägguttaget.
Apparatens stickpropp måste vara lättåtkomlig.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte
heller några föremål som innehåller vätska på produkten, t.ex. en blomvas eller dryck.
• Täck inte över anläggningen. Tillräcklig ventilation är nödvändig för att förhindra att
anläggningen blir för varm.
• Misshandla inte nätsladden. Bär aldrig produkten i nätsladden. Ryck inte i sladden,
utan dra i stickproppen när du bryter strömmen. Se till att nätsladden inte kommer
i kontakt med värme, vassa kanter eller kläms på något sätt.
• Dra ur nätsladden ur vägguttaget vid åska eller om produkten inte ska användas
under en längre period.
• Skydda din hörsel. Lyssning med hög volym under lång tid kan leda till
bestående hörselskador.
• Produkten får endast repareras av kvalificerad servicepersonal.
Förpackningen innehåller
• Soundbar
• Subwoofer
• Fjärrkontroll
• Bruksanvisning
• Skruv och plugg för väggmontage

8
Svenska
27
1
2
3
4 5 6 7
8
9
10
11
12
Knappar och funktioner
Soundbar framsida
Soundbar ovansida
Soundbar baksida
1. LED-display som anger ljudvolym
2. LED-indikering för INPUT 1
3. LED-indikering för INPUT 2
4. Mute (tyst)
5. Volymkontroll
6. Välj ingång 1 eller 2
7. ON/OFF
8. INPUT 1 (ingång för ljudkälla 1 t.ex. TV)
9. INPUT 2 (ingång för ljudkälla 2 t.ex. CD/DVD)
10. S.W OUT (anslutning för subwoofer)
11. Säkring
12. Anslutning för nätkabel

9
Svenska
13
14
15
16
17
1
2
3
Fjärrkontroll
13. INPUT (välj input 1eller 2)
14. TREB (diskantkontroll)
15. BASS (baskontroll)
16. MUTE (tyst)
17. VOL (volymkontroll)
Väggmontering av soundbar
Använd lämplig skruv anpassad för materialet i väggen eller använd de medföljande
skruvarna och pluggarna.
Placering av subwoofer
Placera subwoofern på golvet för bästa ljudåtergivning.
Kopplingsschema
1. Anslut subwoofern till S.W OUT.
2. Anslut audiokabeln till INPUT 1. OBS! Kabeln och anslutningarna är färgmärkta,
röd kabel till röd anslutning och vit till vit.
Ytterligare en ljudkälla kan anslutas till INPUT 2.
3. Anslut nätkabeln till ett vägguttag med 230 V.

10
Svenska
Skötsel och underhåll
• Om säkringen behöver bytas, se till att en exakt likadan monteras.
Felsökningsschema
Inget ljud. • Kontrollera att rätt INPUT är vald.
• Kontrollera att volymen är uppvriden.
• Kontrollera att ljudkällan fungerar och skickar ut ljud.
• Kontrollera alla högtalarkablar.
En eller flera hög-
talare är tysta.
• Kontrollera kablarna och dess anslutningar.
Skrapljud när volym-
kontrollen vrids.
• Skrapljudet kommer av att damm samlats i volymkontrollen.
Stäng av förstärkaren och vrid volymkontrollen snabbt fram
och tillbaka flera gånger, det tar bort dammet.
Dåligt/förvrängt ljud. • Ljudfilen som spelas kan vara skadad, prova med
en annan fil.
• Använd ljudfiler över 192 kbps för bästa ljudåtergivning.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Förstärkare
Uteffekt 13 W + 10 W × 2 RMS
Nätanslutning 230 V AC, 50 Hz, 200 mA
Högtalare
Subwoofer 5″
Små högtalare 2,5″ × 2
Storlek
Soundbar
L × B × H 752 × 109 × 116 mm
Subwoofer
L × B × H 160 × 205 × 270 mm

11
Norsk
Høyttalersystem 2.1 for TV
Art.nr. 18-8184 Modell S335-UK
38-4071 S335
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
Sikkerhet
• Produktet må ikke demonteres eller endres på. Farlig spenning ligger ubeskyttet på
visse komponenter under produktets deksel. Kontakt med disse kan føre til brann
eller gi elektriske støt.
• Produktet er kun beregnet for innendørs bruk.
• Utsett aldri produktet for høye temperaturer, fuktighet, støvete miljøer, sterke
vibrasjoner eller støt.
• Strømbryteren er sekundærkoblet og bryter ikke strømmen mellom nettet og apparatet.
• Standbybryteren på apparatet stenger ikke apparatet fra strømnettet.
• Produktet gjøres strømløst ved at støpselet trekkes ut av strømuttaket.
Apparatets støpsel må være lett tilgjengelig.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen
væske. Plasser aldri produktet i nærheten av gjenstander som kan forårsake at
vann eller annen væske skylles over produktet.
• Produktet må ikke tildekkes. Tilstrekkelig ventilasjon er nødvendig for å forhindre at
apparatet blir for varmt.
• Påse at ikke strømledningen skades. Bær aldri produktet i strømledningen.
Trekk i selve støpselet og ikke i ledningen når maskinen/verktøyet skal kobles
fra strømnettet. Påse at strømledningen ikke kommer i kontakt med varme, olje,
skarpe kanter eller annet som kan skade den.
• Trekk støpselet ut fra strømuttaket ved tordenvær og hvis produktet ikke skal
brukes over tid.
• Beskytt hørselen din. Lytting med høyt volum over lang tid kan føre til varige
hørselsskader.
• Produktet må kun repareres av kyndig servicepersonell.
Forpakningen inneholder
• Soundbar
• Subwoofer
• Fjernkontroll
• Brukerveiledning
• Skrue og plugg for veggmontering

12
Norsk
27
1
2
3
4 5 6 7
8
9
10
11
12
Knapper og funksjoner
Soundbar framside
Soundbar overside
Soundbar bakside
1. LED-display som angir volum
2. LED-indikering for INPUT 1
3. LED-indikering for INPUT 2
4. Mute (stille)
5. Volumkontroll
6. Velg inngang 1 eller 2
7. ON/OFF
8. INPUT 1 (inngang for lydkilde 1 f.eks. TV)
9. INPUT 2 (inngang for lydkilde 2 f.eks. CD/DVD)
10. S.W OUT (tilkoblingspunkt for subwoofer)
11. Sikring
12. Uttak for strøm

13
Norsk
13
14
15
16
17
1
2
3
Fjernkontroll
13. INPUT (velg input 1eller 2)
14. TREB (diskantkontroll)
15. BASS (basskontroll)
16. MUTE (stille)
17. VOL (Volumkontroll)
Veggmontering av soundbar
Benytt passende skruer som er tilpasset materialet i veggen eller bruk de medfølgende
skruene og pluggene.
Plassering av subwoofer
Plasser subwooferen på gulvet for å oppnå best lydgjengivelse.
Koblingsskjema
1. Subwooreren kobles til S.W out.
2. Audiokabelen kobles til INPUT 1. OBS! Kabelen og tilkoblingene er fargemerket, rød
kabel til rød tilkobling og hvit til hvit. Ytterligere en lydkilde kan kobles til INPUT 2.
3. Apparatets støpsel skal plugges til et strømuttak som har 230 V.

14
Norsk
Stell og vedlikehold
• Dersom sikringen skal skiftes, må den skiftes ut med en som er helt lik den
som sitter i.
Feilsøking
Ingen lyd. • Kontroller at riktig INPUT er valgt.
• Kontroller at volumet er skrudd opp.
• Kontroller at lydkilden fungerer og sender ut lyd.
• Kontroller alle høyttalerkabler.
En eller flere
høyttaler er uten lyd.
• Kontroller kabler og tilkoblinger.
Ulyd når volum-
kontrollen dreies på.
• Ulyd kommer av at støv har samlet seg på volumkon-
trollen. Skru av forsterkeren og drei volumkontrollen
raskt fram og tilbake flere ganger. Det fjerner støvet.
Dårlig lyd/
forvrengt lyd.
• Lydfilen som spilles kan være skadet, forsøk med en
annen fil.
• Bruk lydfiler på over 192 kbps for best lydgjengivelse.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Forsterker
Effekt ut 13 W + 10 W × 2 RMS
Strømtilkobling 230 V AC, 50 Hz, 200 mA
Høyttaler
Subwoofer 5″
Små høyttalere 2,5″ × 2
Dimensjon
Soundbar
Mål (l x b x h) 752 × 109 × 116 mm
Subwoofer
Mål (l x b x h) 160 × 205 × 270 mm

15
Suomi
TV-kaiutinjärjestelmä 2.1
Tuotenro 18-8184 Malli S335-UK
38-4071 S335
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-
tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä pura tai muuta laitetta. Tuotteen rungon sisällä on vaarallista jännitettä
sisältäviä suojaamattomia komponentteja. Niiden koskettaminen voi johtaa
tulipaloon tai sähköiskuun.
• Tuote on tarkoitettu vain sisäkäyttöön.
• Älä altista tuotetta liian korkeille lämpötiloille, pölylle, tärinälle, iskuille, kosteudelle
tai vedelle.
• Virtakytkin ei katkaise virtaa kokonaan, vaan laite on tehtävä jännitteettömäksi
irrottamalla pistoke pistorasiasta.
• Valmiustilakytkimellä ei voi irrottaa laitetta verkkovirrasta.
• Katkaise laitteen virta irrottamalla sen pistoke seinäpistorasiasta. Pistokkeen tulee
olla paikassa, johon on helppo päästä.
• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun
nesteeseen. Älä pane laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita
tai limsapulloja.
• Älä peitä laitetta. Huolehdi riittävästä ilmanvaihdosta, ettei laite pääse
kuumenemaan liikaa.
• Käsittele sähköjohtoa varoen. Älä kanna laitetta johdosta. Kun irrotat pistokkeen,
vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle tai teräville
esineille eikä se saa joutua puristuksiin.
• Irrota sähköjohto pistorasiasta ukkosen ajaksi tai jos laite on pitkään käyttämättä.
• Suojaa kuuloasi. Pitkäaikainen altistuminen kovalle äänenvoimakkuudelle saattaa
aiheuttaa pysyviä kuulovaurioita.
• Laitteen saa korjata vain alan ammattilainen.
Pakkauksen sisältö
• Soundbar
• Subwoofer
• Kaukosäädin
• Käyttöohje
• Ruuvit ja tulpat seinäasennusta varten

16
Suomi
27
1
2
3
4 5 6 7
8
9
10
11
12
Painikkeet ja toiminnot
Soundbar, etupuoli
Soundbar, yläpuoli
Soundbar, takapuoli
1. LED-näyttö, joka näyttää
äänenvoimakkuuden
2. LED-ilmaisin INPUT 1:lle
3. LED-ilmaisin INPUT 2:lle
4. Mute (mykistys)
5. Äänenvoimakkuuden säätö
6. Sisääntulon valinta (1 tai 2)
7. On/off
8. INPUT 1 (äänilähde 1:n sisääntulo, esim. tv:n)
9. INPUT 2 (äänilähde 2:n sisääntulo, esim. cd/dvd:n)
10. S.W OUT (subwooferin liitäntä)
11. Sulake
12. Virtajohto

17
Suomi
13
14
15
16
17
1
2
3
Kaukosäädin
13. INPUT (input 1 tai 2)
14. TREB (diskantin säätö)
15. BASS (basson säätö)
16. Mute (mykistys)
17. VOL (äänenvoimakkuuden säätö)
Soundbarin asentaminen seinälle
Käytä seinämateriaaliin sopivia ruuveja tai pakkauksen ruuveja ja tulppia.
Subwooferin sijoittaminen
Kun asetat subwooferin lattialle, saat parhaan äänentoiston.
Kytkentäjärjestys
1. Liitä subwoofer kohtaan S.W OUT.
2. Liitä audiokaapeli kohtaan INPUT 1. Huom.! Kaapeli ja liitännät on merkitty
eri värein: kytke punainen kaapeli punaiseen liitäntään ja valkoinen valkoiseen.
Kohtaan INPUT 2 voi liittää toisen äänilähteen.
3. Liitä verkkokaapeli 230 voltin seinäpistorasiaan.

18
Suomi
Huolto ja ylläpito
• Jos joudut vaihtamaan sulakkeen, varmista, että vaihdat samanlaisen tilalle.
Vianhakutaulukko
Ääni ei kuulu. • Varmista, että olet valinnut oikean INPUT:in.
• Varmista, että äänenvoimakkuus on tarpeeksi isolla.
• Tarkista, että äänilähde toimii ja lähettää ääntä.
• Tarkista kaikki kaiutinjohdot.
Yhdestä tai useam-
masta kaiuttimesta ei
kuulu ääntä.
• Tarkista kaapelit ja liitännät.
Äänenvoimakkuuden
säätämisen aikana
kuuluu rapinaa.
• Rapina johtuu äänenvoimakkuuden säätimeen
kerääntyneestä pölystä. Sammuta vahvistin ja kierrä
äänenvoimakkuuden säätönuppia edestakaisin useita
kertoja, jolloin pöly irtoaa.
Äänenlaatu on
huono/vääristynyt.
• Äänitiedosto voi olla vaurioitunut. Vaihda äänitiedostoa.
• Toista äänitiedostoja, jotka ovat yli 192 kbps, jotta
äänenlaatu olisi mahdollisimman hyvä.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita
saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Vahvistin
Antoteho 13 W + 10 W x 2 RMS
Verkkoliitäntä 230 V AC, 50 Hz, 200 mA
Kaiutin
Subwoofer 5″
Pienet kaiuttimet 2,5″ × 2
Mitat
Soundbar
P x L x K 752 × 109 × 116 mm
Subwoofer
P x L x K 160 × 205 × 270 mm

19

Sverige
Kundtjänst Tel: [phone]
Fax: [phone]
E-post: [e-mail]
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN
Norge
Kundesenter Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [e-mail]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Suomi
Asiakaspalvelu Puh.: 020 111 2222
Sähköposti: [e-mail]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI
Great Britain
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
Internet www.clasohlson.co.uk
