CLAS OH 0335 User manual

clas.com
GRUE 1T PLIABLE RABAISSEE
1T LOW PROFILE FOLDABLE CRANE
OH 0335

VUE ECLATEE
OH 0335
GRUE 1T PLIABLE RABAISSEE

COMPOSITION
Réf# Description Qté Réf# Description Qté
1 Boulon M12x90 2 23 Colonne 1
2 Joint plat Ø12 18 24 Poignée 3
3 Contre-écrou M12 6 25 Boulon M18x90 2
4 Appareil d'appui 6204 4 26 Contre-écrou M18 2
5 Roue avant 2 27 Bras 1
6 Entretoise de roue avant 2 28 Goupille de sécurité 1
7 Goupille 2.5x18 4 29 Circlip Ø4 2
8 Roue de guide 2 30 Rallonge télescopique 1
9 Base 1 31 Cheville du crochet 1
10 Roue arrière 2 32 Bague de butée Ø18 4
11 Pied 2 33 Écrou fendu M20 1
12 Broche pied 2 34 Entretoise de piston 2
13 Contre-écrou M20 2 35 Écarteur 1
14 Joint plat Ø20 3 36 Broche croisée de crosse 1
15 Joint plat Ø24 4 37 Broche 2
16 Collier de roue arrière 2 38 Poignée 1
17 Entretoise intérieure de roue arrière 2 39 Boulon M8x8 1
18 Joint plat Ø18 2 40 Goupille fendue 4x30 1
19 Joint plat Ø18 2 41 Collier de crochet 1
20 Boulon de roue arrière 2 42 Crochet de pivot 1
21 Boulon M12x110 4 43 Collier colonne 1
22 Boulon 1 44 Boulon M12x25 2
OH 0335
GRUE 1T PLIABLE RABAISSEE

VUE ECLATEE
OH 0335
GRUE 1T PLIABLE RABAISSEE

Réf# Description Qté Réf# Description Qté
1 Tête cylindre 1 22 Anneau 2
2 Joint circulaire 1 23 Anneau de grattoir 2
3 Clé à empreinte carrée 1 24 Pompe 2
4 Réservoir 1 25 Joint 2
5 Bouchon huile 1 26 Plongeur 1
6 Anneau T 1 27 Axe 1
7 Tige piston 1 28 Joint 1
8 Retenue du joint circulaire 1 29 Rondelle à ressort 1
9 Joint circulaire 1 30 Vis 1
10 Cylindre 1 31 Vis 2
11 Joint 1 32 Joint circulaire 2
12 Boule 6 33 Vis 2
13 Bloc valve 1 34 Ressort 2
14 Goupille 3 35 Siège 2
15 Prise 1 36 Boule 1
16 Goupille 2 37 Joint circulaire 1
17 Goupille 1 38 Indicateur de décharge 1
18 Poignée 1 39 Ressort 1
19 Piston de pompe 1 40 Bouton 1
20 Anneau ressort 2 41 Vis 1
21 Joint circulaire 2
COMPOSITION
OH 0335
GRUE 1T PLIABLE RABAISSEE

ASSEMBLAGE
Relier deux roulettes arrière pivotantes (#10) à la base (#9) en utilisant les boulons (#20), les rondelles de freinage
(#19), les joints plats (#18), les entretoises intérieures (#17), les colliers de roue (#16) et les joints plats (#15).
Relier deux pieds (#11) à la base (#9) en utilisant les goupilles (#12), les joints plats (#2) et les contre-écrous (#3),
tout en vissant les pieds sur la base avec les écrous (#13) et les joints plats (#14).
OH 0335
GRUE 1T PLIABLE RABAISSEE

Relier la colonne (#23) sur la base (#9) en utilisant deux boulons courts M12x25 (#44), les contre-écrous (#3),
les joints plats (#2) et deux longs boulons M12x110 (#21), les contre-écrous (#3) et les joints plats (#2).
OH 0335
GRUE 1T PLIABLE RABAISSEE

Fixer le bras (#27) à la colonne (#23) en utilisant le boulon (#25) et le contre-écrou (#26). A l’aide d’une tierce
personne, soutenir le bras de grue en l’air, relier le dessus de l’écarteur (#35) à la crosse (#27) en utilisant le
boulon (#25) et l’écrou (#26).
OH 0335
GRUE 1T PLIABLE RABAISSEE

Glisser l’extension télescopique (#30) dans le bras de grue (#27) et serrer en utilisant la goupille croisée (#36) et
deux petites goupilles (#37).
Après avoir terminé toutes les étapes de montage, inspecter toutes les pièces et s’assurer que tous les boulons,
écrous et joints sont serrés avant d’utiliser la grue.
OH 0335
GRUE 1T PLIABLE RABAISSEE

OH 0335
GRUE 1T PLIABLE RABAISSEE
AVERTISSEMENTS
UTILISATION
ENTRETIEN
• Cette grue est conçue pour le levage seulement.
• Ne convient pas pour les charges de soutien.
• Ne pas charger au delà de sa capacité nominale.
• Ne pas surcharger. La surcharge peut provoquer des dommages ou la panne du moteur de la grue.
• Ne jamais utiliser la grue sur une surface de sol non équilibrée, cela pouvant résulter en un renversement de la
grue.
• Toujours bloquer les pieds et le bras en position avant de lever une charge.
• Les écrous et les boulons fournis avec la grue sont tous de haute résistance et ne devraient pas être remplacés
par des types de qualité inférieure.
• Avant chaque utilisation s’assurer que tous les écrous et boutons sont correctement adaptés et serrés.
• Ne jamais dépasser les charges de travail sécurisées indiquées sur le bras.
Pour soulever la charge
Fermer la vanne de décharge en tournant la poignée dans le sens des aiguilles d’une montre sur la position serrage
(ne pas trop serrer).
Pour abaisser la charge
Ouvrir la vanne de décharge en tournant la poignée dans le sens contraire des aiguilles d’une montre très lente-
ment. La vitesse d’abaissement de la charge est contrôlée par la vitesse de la poignée.
Note :
Les pieds avant doivent toujours être bloqués en position basse avant d’appliquer la charge et/ou de soulever
la crosse. La crosse doit être en position entièrement abaissée avant de soulever les pieds. Les pieds ne doivent
jamais être levés quand la grue supporte la charge. Les pieds doivent être bloqués sur place une fois relevés.
Il est possible que l’air se trouve dans le circuit hydraulique, provoquant une faible performance de levage. Purger
l’air du système en ouvrant entièrement la vanne de décharge (tourner la poignée dans le sens contraire des ai-
guilles d’une montre), puis tout en maintenant la crosse vers le bas, actionner la poignée de la pompe rapidement
plusieurs fois.
Le manquement à ses instructions peut avoir comme conséquence une perte de charge et/ou un dommage corpo-
rel ou des dommages matériels.
• Une inspection visuelle doit être réalisée avant chaque utilisation de la grue, pour vérier les ssures, les soudures
craquelées et les pièces manquantes ou endommagées. Toute grue qui semble être endommagée de quelque fa-
çon doit être immédiatement retirée du service.
• Stocker la grue avec la crosse dans une position entièrement abaissée et la valve du vérin hydraulique fermée
si non utilisée. Ceci évitera toute exposition des surfaces usinées. Maintenir toutes les pièces mobiles propres et
correctement lubriées.

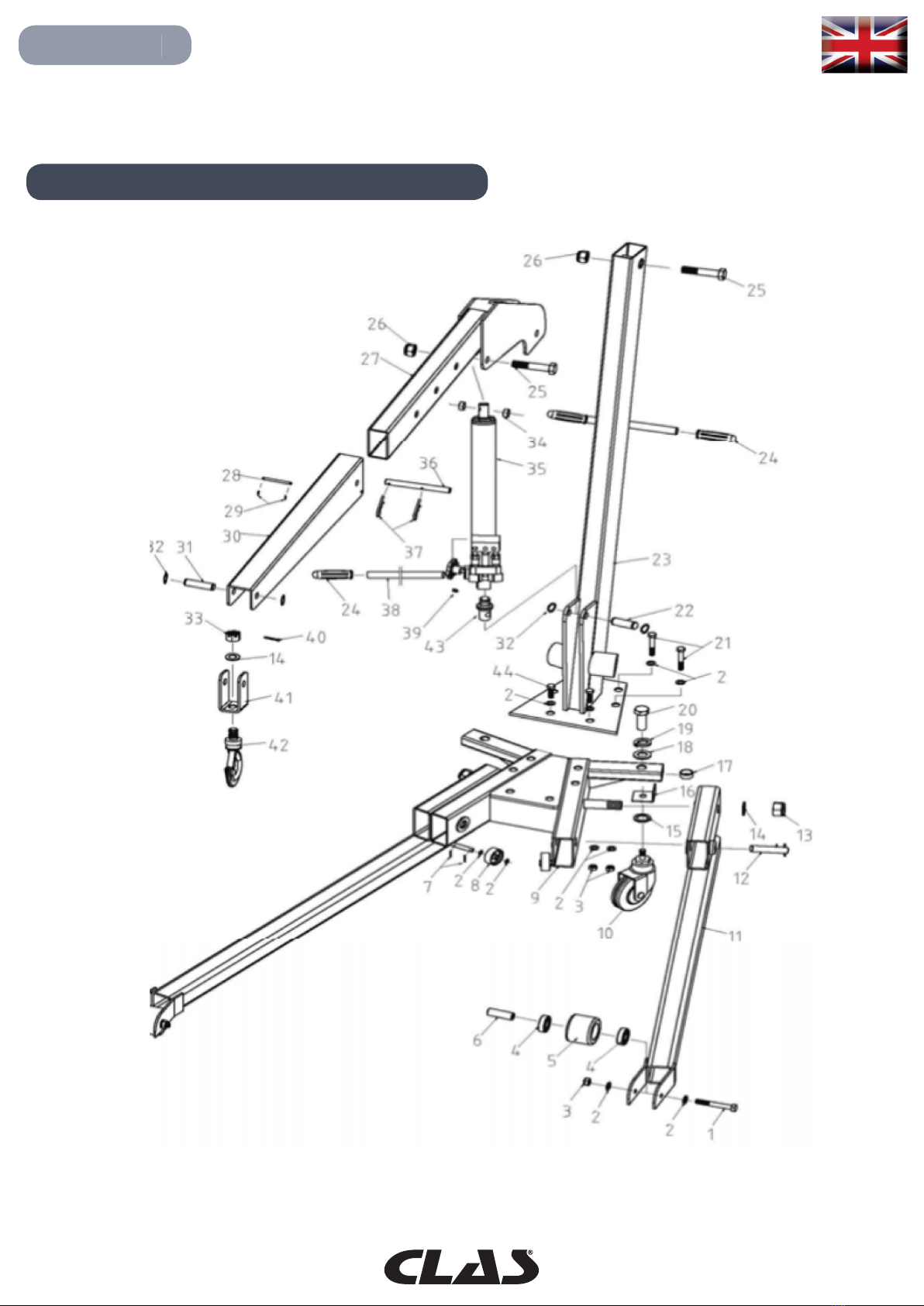

EXPLODED VIEW
OH 0335
1T LOW PROFILE FOLDABLE CRANE

PARTS LIST
Ref# Description Qty Ref# Description Qty
1 Bolt M12x90 2 23 Main support post 1
2 Flat washer Ø12 18 24 Handle grip 3
3 Lock nut M12 6 25 Bolt M18x90 2
4 Bearing 6204 4 26 Lock nut M18 2
5 Front wheel 2 27 Boom 1
6 Front wheel spacer 2 28 Safety pin 1
7 Split pin 2.5x18 4 29 Split circlip Ø4 2
8 Guide wheel 2 30 Boom extension 1
9 Base 1 31 Hook pin 1
10 Rear wheel 2 32 Shaft circlip Ø18 4
11 Leg 2 33 Slot nut M20 1
12 Leg pin 2 34 Piston spacer 2
13 Lock nut M20 2 35 Ram 1
14 Flat washer Ø20 3 36 Boom cross pin 1
15 Flat washer Ø24 4 37 Pin 2
16 Rear wheel bracket 2 38 Handle 1
17 Rear wheel inner spacer 2 39 Bolt M8x8 1
18 Flat washer Ø18 2 40 Cotter pin 4x30 1
19 Flat washer Ø18 2 41 Hook bracket 1
20 Rear wheel bolt 2 42 Swivel hook 1
21 Bolt M12x110 4 43 Support bracket 1
22 Bolt 1 44 Bolt M12x25 2
OH 0335
1T LOW PROFILE FOLDABLE CRANE

EXPLODED VIEW
OH 0335
1T LOW PROFILE FOLDABLE CRANE

PARTS LIST
Ref# Description Qty Ref# Description Qty
1 Cylinder head 1 22 Y-ring 2
2 O-ring 1 23 Scraper ring 2
3 Square-ring 1 24 Pump 2
4 Reservoir 1 25 Washer 2
5 Oil plug 1 26 Plunger 1
6 T-ring 1 27 Axle 1
7 Piston rod 1 28 Washer 1
8 O-ring retaining 1 29 Spring washer 1
9 O-ring 1 30 Screw 1
10 Cylinder 1 31 Screw 2
11 Washer 1 32 O-ring 2
12 Ball 6 33 Screw 2
13 Valve block 1 34 O-ring 2
14 Pin 3 35 Seat 2
15 Socket 1 36 Ball 1
16 Pin 2 37 O-ring 1
17 Pin 1 38 Release indicator 1
18 Handle 1 39 Spring 1
19 Pump piston 1 40 Knob 1
20 Snap ring 2 41 Screw 1
21 O-ring 2
OH 0335
1T LOW PROFILE FOLDABLE CRANE

ASSEMBLY
Attach two rear swivel casters (#10) to the base (#9) using bolts (#20), lock washers (#19), at washers(#18),
inner spacers (#17), wheel bracket (#16), at washers (#15).
Attach two legs (#11) to the base (#9) using pins (#12), at washers (#2) and lock nuts (#3), and meanwhile screw
the legs onto base with nuts (#13) and at washers (#14).
OH 0335
1T LOW PROFILE FOLDABLE CRANE

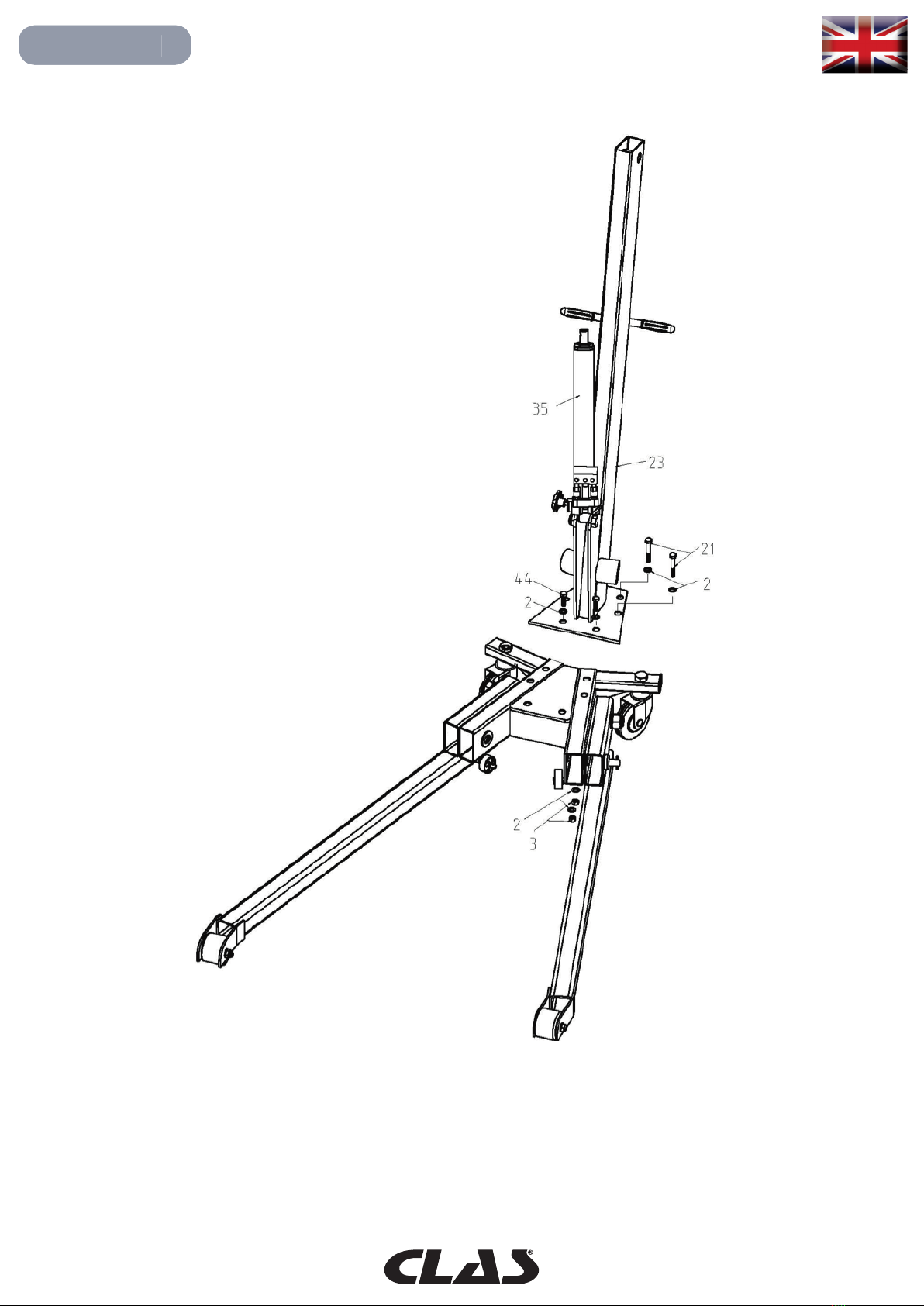

Attach main support post assembly (#23) onto the base (#9) using two short bolts M12x25 (#44), lock nuts (#3),
at washers (#2) and two long bolts M12x110 (#21), lock nuts (#3), at washers (#2).
OH 0335
1T LOW PROFILE FOLDABLE CRANE

Secure the boom (#27) to the main support post (#23) using bolt (#25) and lock nut (#26). While helper holds
boom up, connect top of ram unit (#35) to boom (#27) using bolt (#25) and nut (#26).
OH 0335
1T LOW PROFILE FOLDABLE CRANE

OH 0335
1T LOW PROFILE FOLDABLE CRANE

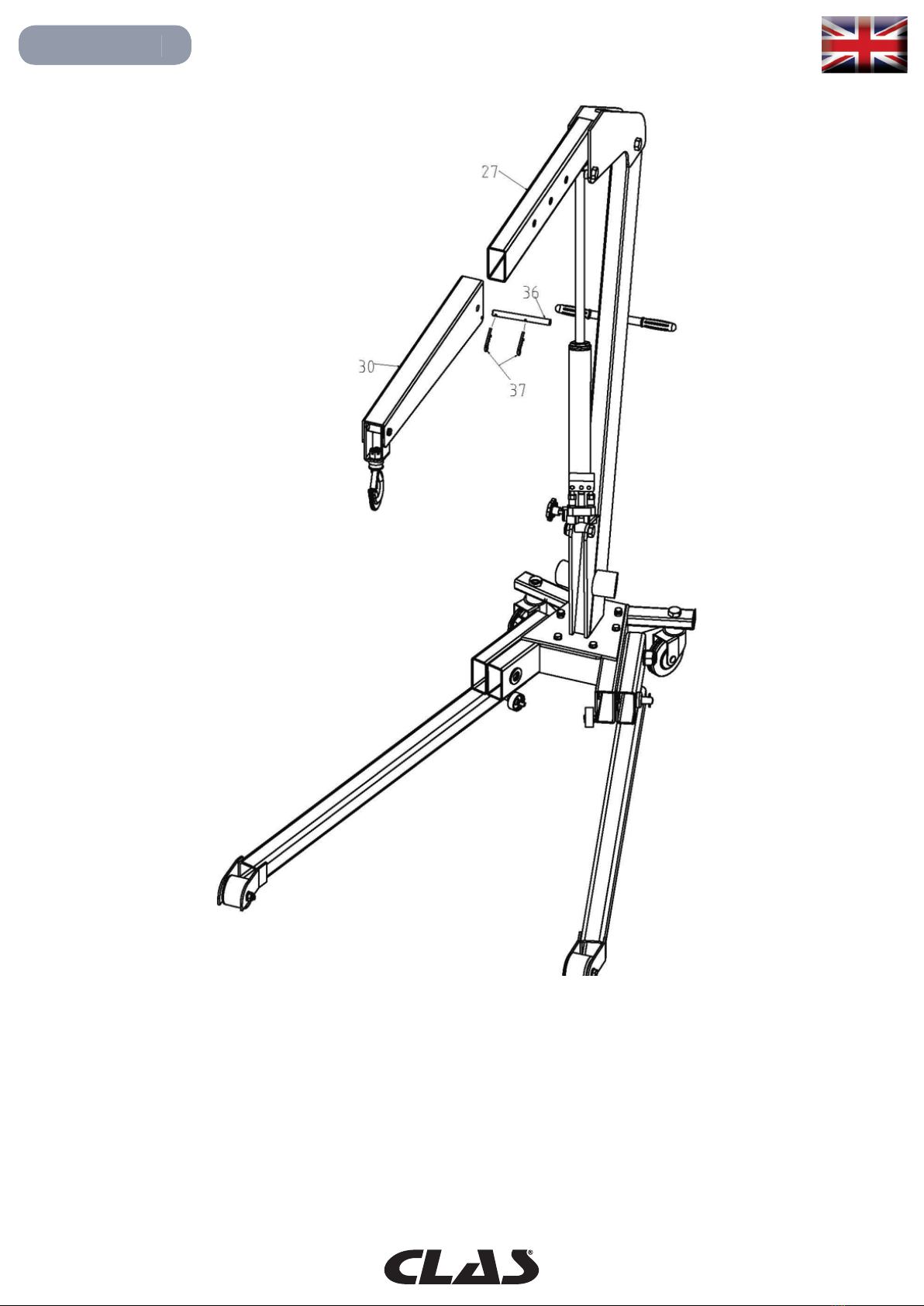

Slide boom extension (#30) into boom (#27) ang tight it using cross pin (#36) and two small pins (#37).
After nished all assembly steps, inspect all parts and make sure that all bolts, nuts and washers are tighted in
place before using the crane.

OH 0335
1T LOW PROFILE FOLDABLE CRANE
USE
MAINTENANCE
WARNING
To raise load
Close release valve by turning handle clockwise to a snug-tight position (Do not overtighten).
To lower load
Open release valve by turning handle counterclockwise very slowly. The speed of lowering the load is controlled
by how much you turn the handle.
Note :
Front legs must always be locked in down position before applying load and/or raising boom. Boom must be in
fully lowered position before raising legs. Legs must never be raised when crane is carrying load. Legs must be
locked in place when raise.
It is possible that air has got into the hydraulic system, causing poor lifting performance. Purge any air from the
system by fully opening release valve (turn handle counterclockwise), then while holding the boom down, operate
pump handle rapidly several times.
Failure to follow these instructions could result in loss of load and/or personal injury or damage to property.
• Visual inspection must be made before each use of the crane, checking for cracks, cracked welds and missing
and/or damaged parts. Any crane that appears to be damaged in any way must be removed from service imme-
diatly.
• Store crane with boom in fully lowered position and hydraulic ram valve closed when not in use. This will prevent
machined surfaces from exposure. Keep all moving parts clean and well lubricated.
• This shop crane is designed for lifting purposes only.
• Not designed for supporting loads.
• Do not load beyond it’s rated capacity.
• Do not overload. Overloading could cause damage or failure of the engine crane.
• Never use the crane on an uneven oor surface as this could result in the crane tipping over.
• Always lock the legs and jib in position before lifting a load.
• The nuts and bolts supplied with the crane are all high strength and should not be subsituted for inferior types.
• Before each use ensure that all nuts and bolts are correctly tted and tight..
• Never exceed the safe working loads indicated on the jib.

clas-equipements.com
GRUE 1T PLIABLE RABAISSEE
1T LOW PROFILE FOLDABLE CRANE
Si vous avez besoin de composants ou de pièces, contactez le revendeur
En cas de problème veuillez contacter le technicien de votre distributeur agréé
If you need components or parts, please contact the reseller.
In case of problems, please contact your authorized technician.
