Classic Flame 33EB304GRS User manual

E-1
MODEL NUMBERS:
33EB304GRS
39EB364GRS
45EB424GRS
BUILT IN ELECTRIC FIREPLACE
INSTALLATION GUIDE
CONSUMER SAFETY INFORMATION
PLEASE READ THIS MANUAL BEFORE INSTALLING THIS APPLIANCE
WARNING
IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED,
AN ELECTRIC SHOCK OR FIRE MAY RESULT CAUSING
PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE
VAPORS AND LIQUIDS IN THE VICINITY OF THIS
OR ANY OTHER APPLIANCE.
Thank you and congratulations on your purchase of a Classic Flame fireplace.
Please read the installation instructions before installing and operating
this appliance.
IMPORTANT: Read all instructions and warnings carefully before starting installation.
Failure to follow these instructions may result in a possible electric shock, fire
hazard and/or injury and will void the warranty.
For Customer Service:
E-Mail: par[email protected]
In English Call: 866-661-1218
En Français Call: 866-374-9203
En Español Call: 866-661-1218
Twin-Star International, Inc.
Delray Beach, FL 33483
Made in China
Printed in China

LISTINGS AND CODE APPROVALS
THE BUILDERS BOX SERIES HAS BEEN TESTED AND APPROVED IN ACCORDANCE WITH THE
CSA, No.220391, STANDARDS FOR FIXED AND LOCATION
DEDICATED ELECTRIC ROOM HEATERS.
MODEL SPECIFICATIONS
MODEL
NUMBER DESCRIPTION VOLTAGE
RATED POWER
WATTS
REMOTE
CONTROL AMPS
33EB304GRS 33” STANDARD 120/208/240 1440/2100/2800 YES 12.00/10.10/11.67
39EB364GRS 39” STANDARD 120/208/240 1440/2100/2800 YES 12.00/10.10/11.67
45EB424GRS 45” STANDARD 120/208/240 1440/2100/2800 YES 12.00/10.10/11.67
!!! WARNING !!!
THE INSTALLATION OF THE FIREPLACE UNIT MUST COMPLY WITH THE APPLICABLE
LOCAL AND/ OR NATIONAL ELECTRICAL CODES AND UTILITY REQUIREMENTS.
THIS INSTALLATION SHOULD BE ENTRUSTED TO DULY QUALIFIED
PERSONNEL WHERE REQUIRED BY LAW.
!POWER SELECTION WARNING!
This unit is factory wired for 240 volt power supply.
If 120 volt operation is required, slide the voltage switch
and reconfigure the wiring accordingly (see figure 2).
Wires L1, L2, N & G are attached to the rear of
the junction box for easy access.
! !
1) Rough in framing following the
recommended dimensions. (see figure 1)
2)Allow at least 8” of service cable for
connecting power supply wire to junction
box on fireplace insert when installing
before finishing wall. Allow up to 4 feet of
service cable for connecting power supply
wire to junction box on fireplace insert
after finishing wall.
3) Remove the outer jacket and strip the
individual conductors ½” from end.
4) Loosen the screw securing the junction
box cover and remove the cover.
5) Place unit in position in the framed
opening, level with shims if necessary
and attach unit to frame using mounting
flanges provided ( see Section 3).
6) Wire a dedicated, properly fused circuit with
a 15 amp rating for the appropriate voltage
(120, 208/240). (See table above)
7) Install wall thermostat as outlined on
page 10 section E
8) Place all connections inside the junction
box. Secure the junction box cover on the
unit.
When installing a cable clamp make sure it
grips only the jacket of the service cable
and thermostat wire.
STEP - BY - STEP INSTALLATION OVERVIEW
(please read all instructions before installation)
E-2

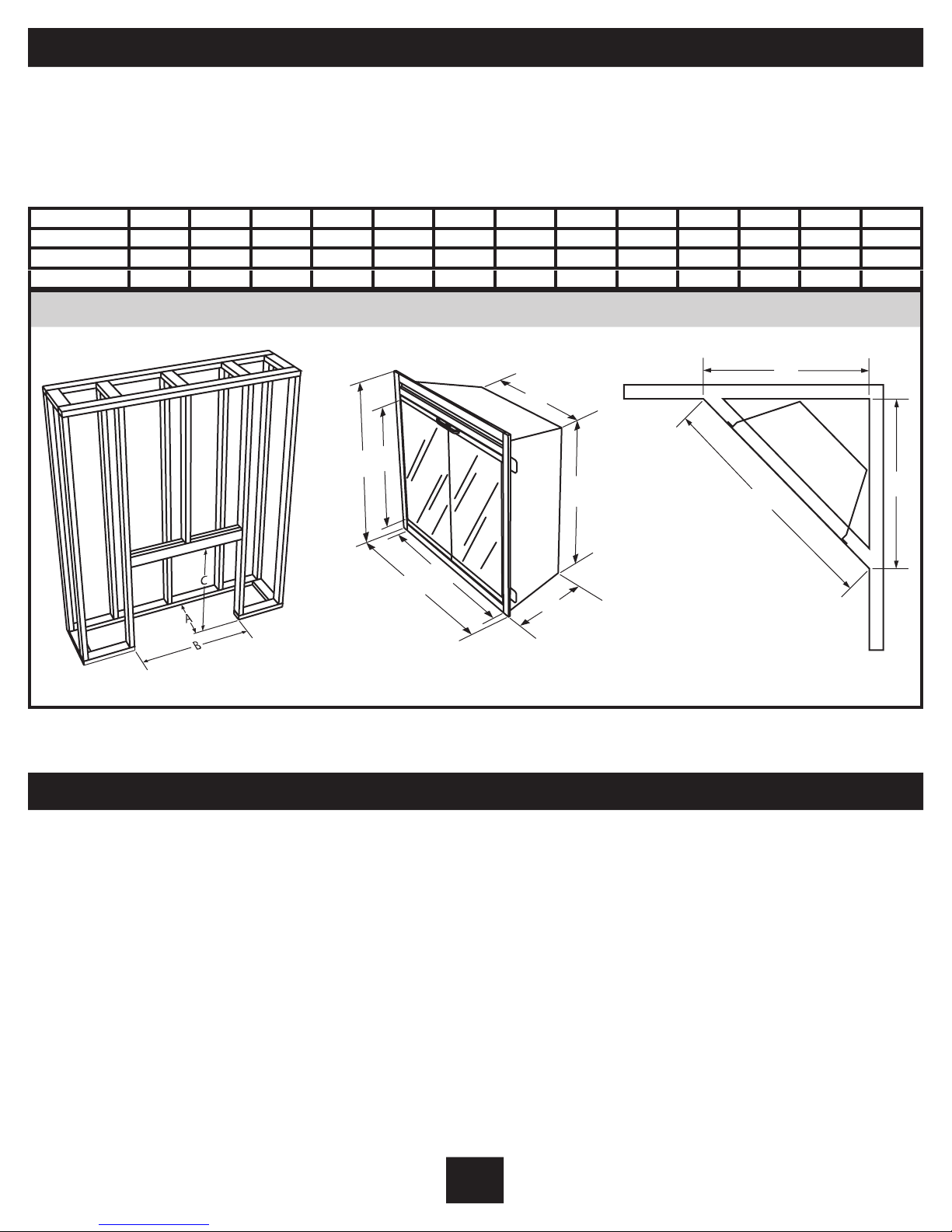

Framing Specifications: Figure 1
This fireplace is a zero clearance design. No
combustibles can be placed on the top
surface of the fireplace. Combustibles may
be installed to the edge of the unit.
For 120 volt installations use two conductor,
non-metallic sheath cable with ground wire
(3 wires total) for the incoming power supply
on fireplace inserts. Use the appropriate wire
to meet local and national electrical codes for
rated power consumption.
For 208/240 volt installations use three
conductor, non-metallic sheath cable with
ground wire (4 wires total) for the incoming
power supply on fireplace inserts. Use the
appropriate wire to meet local and national
electrical codes for rated power consumption.
MODEL A B C D E F G H I J K L M
33EB304GRS 15.0” 33.0” 29” 28.5” 23.0” 32.8” 29.6” 18.25” 23.6” 14.3” 49.0” 34.7” 34.7
38.9
”
”
39EB364GRS 16.0” 39.0” 33” 32.7” 27.2” 38.7” 36.0” 22.0” 27.6” 15.3” 55.0” 38
43.1
45EB424GRS 16.0” 45.0” 33” 32.7” 27.2” 44.7” 41.9” 28.1” 28.0” 15.3” 61.0” 43.1
.9”
”
”
DE
FG
H
I
J
L
K
M
Four mounting flanges on the sides of the unit
are provided to facilitate installation.
Insulation and vapor barrier should be placed
a minimum of 2 inches from the unit.
Two conductor, non-metallic sheath cable with
ground wire (3 wires total) is recommended
for installation of a wall mounted thermostat
for use on fireplace inserts.
Recommended Wire and
Fusing Requirements
Use appropriate wire to meet local and
national electrical codes for rated power con-
sumption. All wire gauges should be
12 gauge with a dedicated 15 amp breaker.
Section 2: Recommended Power Supply Wire Specifications
Section 1: Framing
E-3

Voltage Selector Switch: Figure 2
The voltage selector switch is located inside
the exhaust panel on the top left hand
corner. Carefully insert a flat headed screw-
driver inside the exhaust panel through the
hole in the mesh to change the switch from
240 volts (230 position) to 120 volts (115
position). The unit ships with the switch in the
230V position.
115 230
Section 3: Voltage Selector Switch Location
When wiring the unit for 208/240 volts the
voltage selector switch should be in the 230
volt position. (see figure 2)
When wiring the unit for 120 volts the voltage
selector switch should be in the 115 volt
position. (see figure 2)
Caution:
When changing the voltage selector switch
from 240 volts to 120 volts ensure that the
power supply is turned off.
Important:
Ensure that the incoming power supply
voltage matches the setting of the
voltage selector switch!!!!!!
E-4

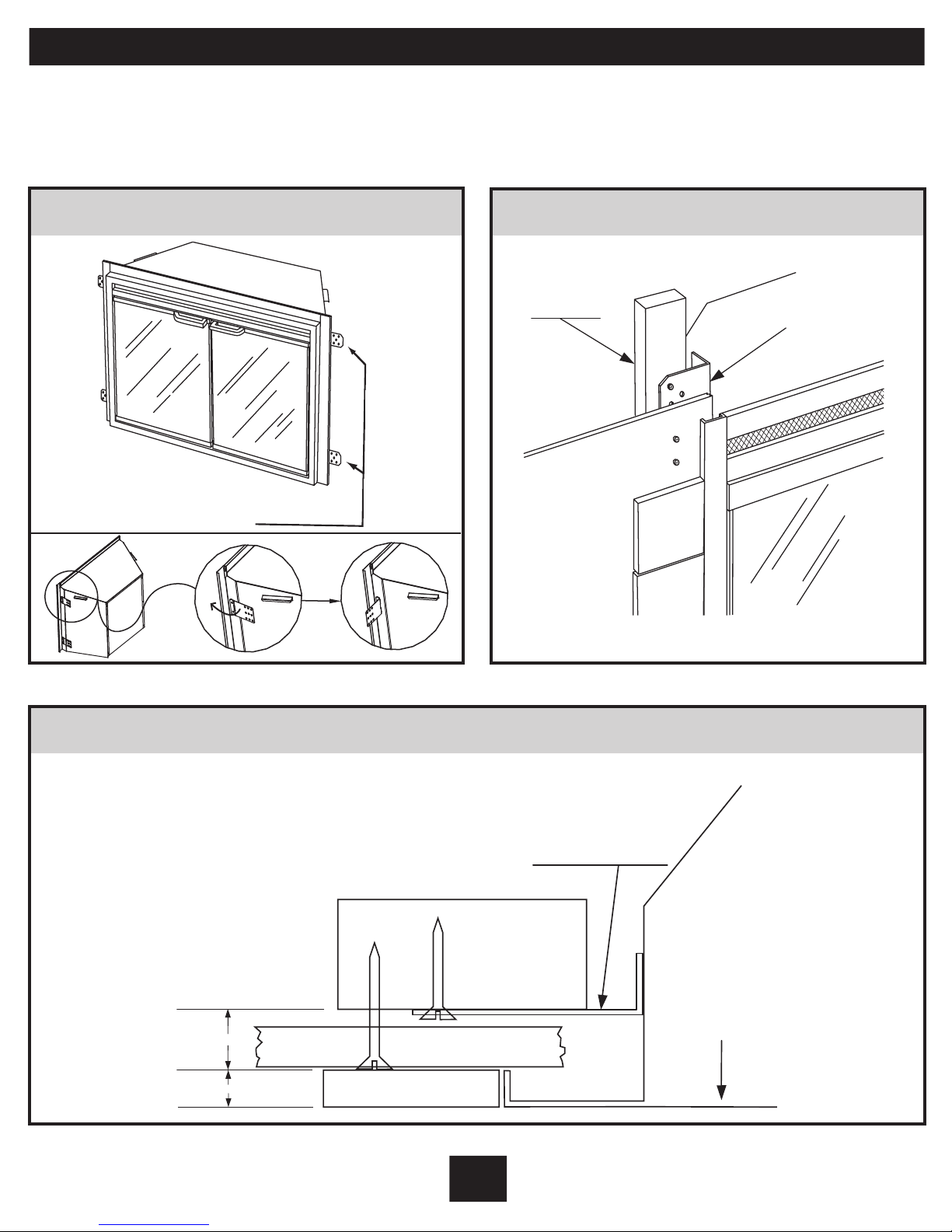

Mounting Flange Location: Figure 3
NITNUOM G
EGNALF S
Wall and Mounting Flange: Figure 4
Mounting Tolerances - Top View: Figure 5
STUD
WOOD OR METAL
MOUNTING FLANGE
RD WY LLA EEHS / CORT K
MAREC IC
ELIT
DRYWALL / SHEETROCK
CERAMIC TILE
STUD
9/16”
3/8”
MOUNTING FLANGE
INSERT
TOP
VIEW
FRONT
Section 4: Mounting Flanges
E-5
Please bend the mounting flanges into 90o using suitable hardware before installation.
(please see the figure 3)
There are two mounting flanges located on each side of the fireplace insert. In order to facilitate
90o
Bend 90o
to outside
Picture after
bending 90o
the transportation, we make the mounting flanges into flat status.

JUNCTION BOX
1. Locate the voltage selector switch inside
the exhaust panel on the top left hand
corner of the unit. (see figure 2 on page 3)
2. Confirm the switch is set to 120 volt
configuration ( 115 volt is printed on
switch).
3. Loosen the screw securing the junction
box cover and remove the cover.
4. Remove the knockouts (if necessary)
or use a cable clamp (not provided).
5. Pull out the four wires marked L1, L2,
N, and G.
6. Connect the black L1 wire from the unit to
the black L1 from the power supply.
7. Connect the red L2 wire and the N wire
from the unit to the N wire from the
power supply.
8. Connect the green ground wire from the
unit to the ground from the power supply.
9. Ensure that all connections are tight.
10. Insert all the wiring back into the unit and
secure with a cable clamp.
Section 5: 120 Volt Installation Instructions
Important
• The unit is factory configured for 240 volt
operation.
• Use 2 conductor wire with ground (3 wires
total) from the power supply (breaker
panel) to the junction box on the unit.
• All wiring must be completed prior to
installing the unit.
• Ensure that the voltage selector switch is
in the proper position for the required
supply voltage prior to connecting the unit
to the power supply.

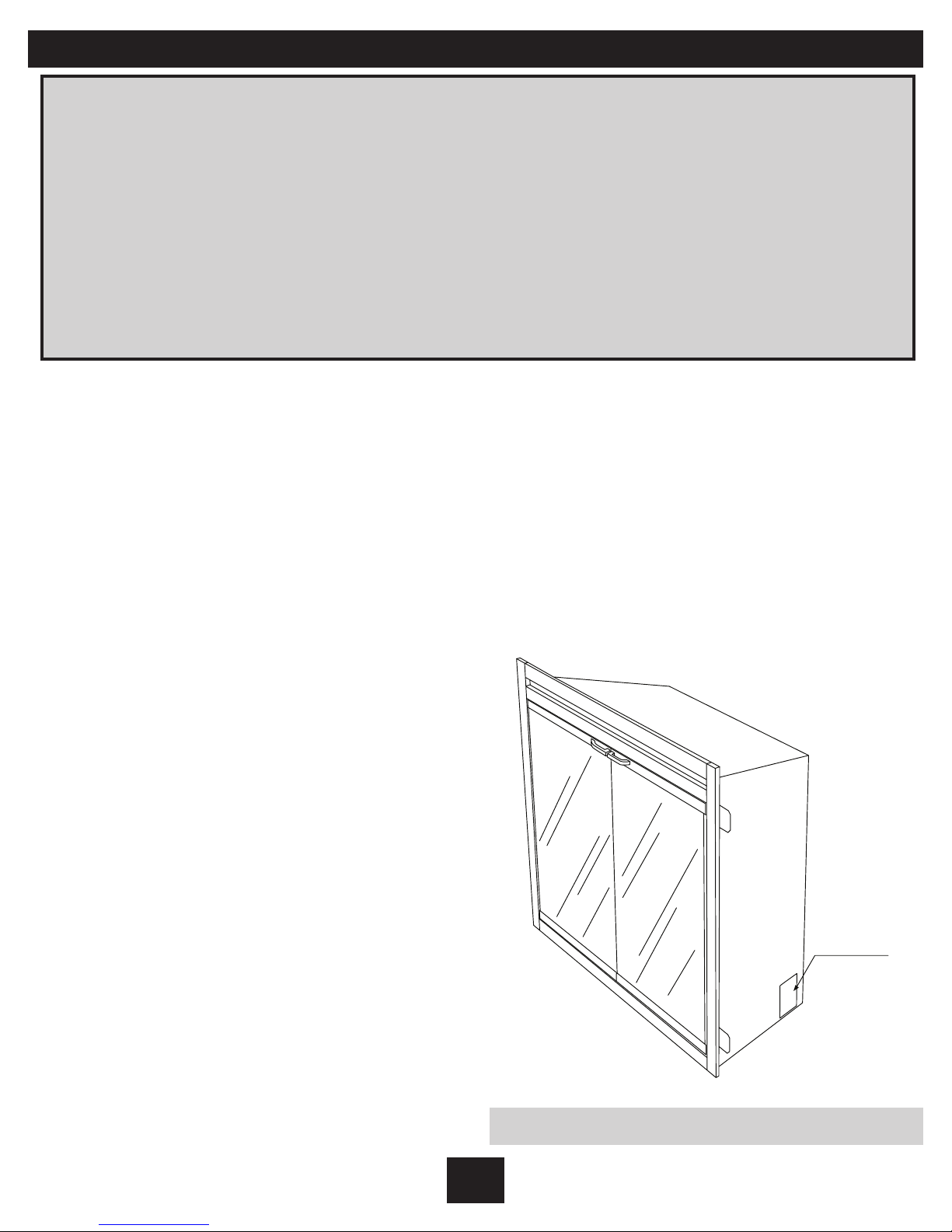

Junction Box Locator: Figure 6
E-6

N - WHITE WIRE
L2 - RED WIRE
L1- BLACK WIRE
G- GREEN WIRE
N- WHITE WIRE
L1 - BLACK WIRE
G - GREEN WIRE
FIREPLACE -JUNCTION BOX
120 VOLT
POWER SUPPLY
BREAKER
PANEL
N
L2
L1
G
N
L2
L1
G

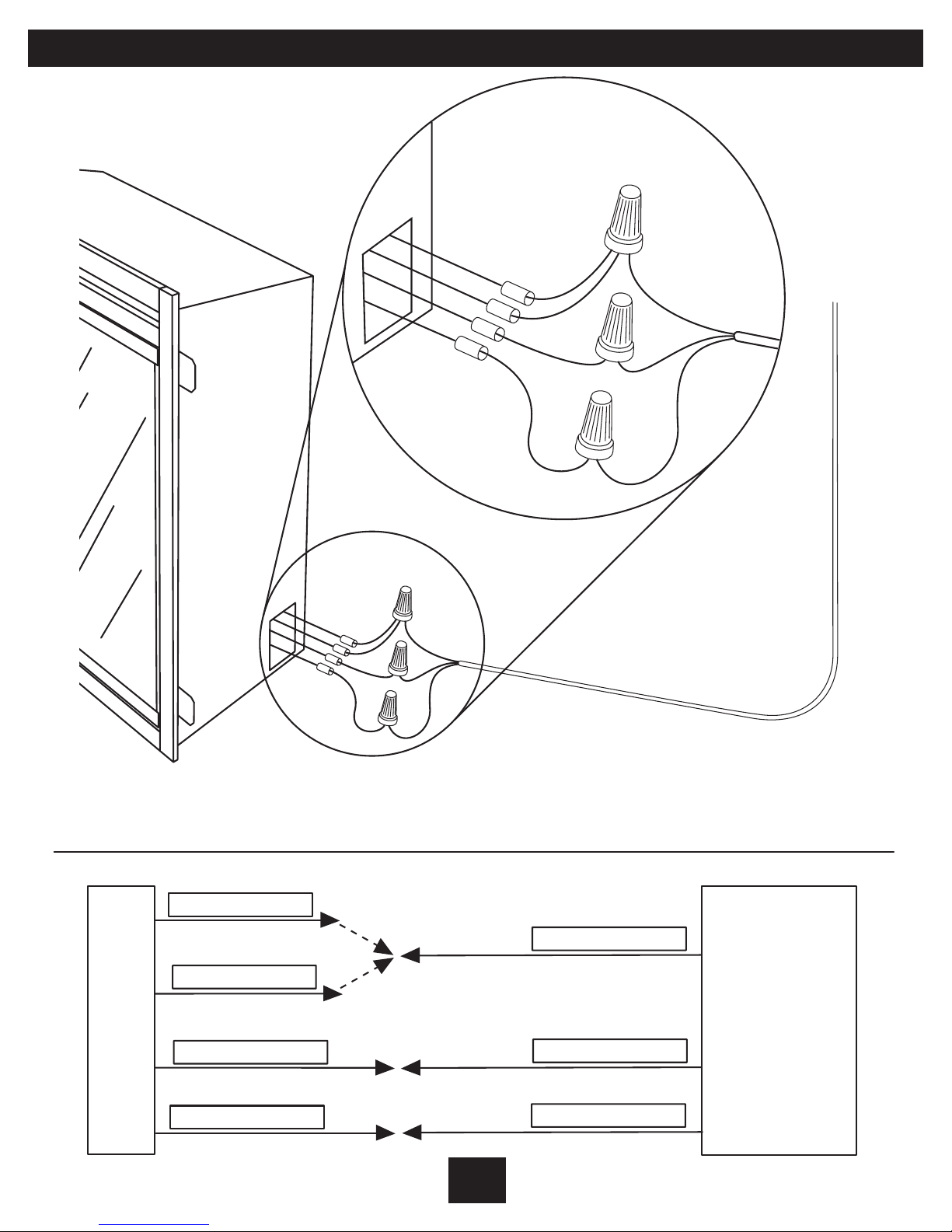

Wire Connection Diagram: Figure 7
E-7

JUNCTION BOX
1. Locate the voltage selector switch inside
the exhaust panel on the top left hand
corner of the unit. (see figure 2 on page 3)
2. Confirm the switch is set to 240 volt
configuration (230 volt is printed
on switch).
3. Loosen the screw securing the junction
box cover and remove the cover.
4. Remove the knockouts (if necessary) or
use a cable clamp (not provided).
5. Pull out the four wires marked L1, L2,
N, and G.
6. Connect the black L1 wire from the unit to
the black L1 from the power supply.
7. Connect the red L2 wire from the unit to
the red L2 from the power supply.
8. Connect the white N wire from the unit to
the white N wire from the power supply.
9. Connect the green ground wire from the
unit to the ground from the power supply.
10. Ensure that all connections are tight.
11. Insert all the wiring back into the unit and
secure with a cable clamp.
Section 6: 240 Volt Installation Instructions
Important
• The unit is factory configured for 240 volt
operation. You must set the voltage
selection switch to 240 volts (230 volt is
printed on the switch.
• Use 3 conductor wire with ground (4 wires
total) from the power supply (breaker
panel) to the junction box on the unit.
• All wiring must be completed prior to
installing the unit.
• Ensure that the voltage selector switch is
in the proper position for the required
supply voltage prior to connecting the unit
to the power supply.
Junction Box Locator: Figure 8
E-8

N - WHITE WIRE
L2 - RED WIRE
L1- BLACK WIRE
G- GREEN WIRE
N- WHITE WIRE
L1 - BLACK WIRE
G - GREEN WIRE
FIREPLACE -JUNCTION BOX
240 VOLT
POWER SUPPLY
BREAKER
PANEL
L2 - RED WIRE
N
L2
L1
G
N
L2
L1
G
Wire Connection Diagram: Figure 9
E-9

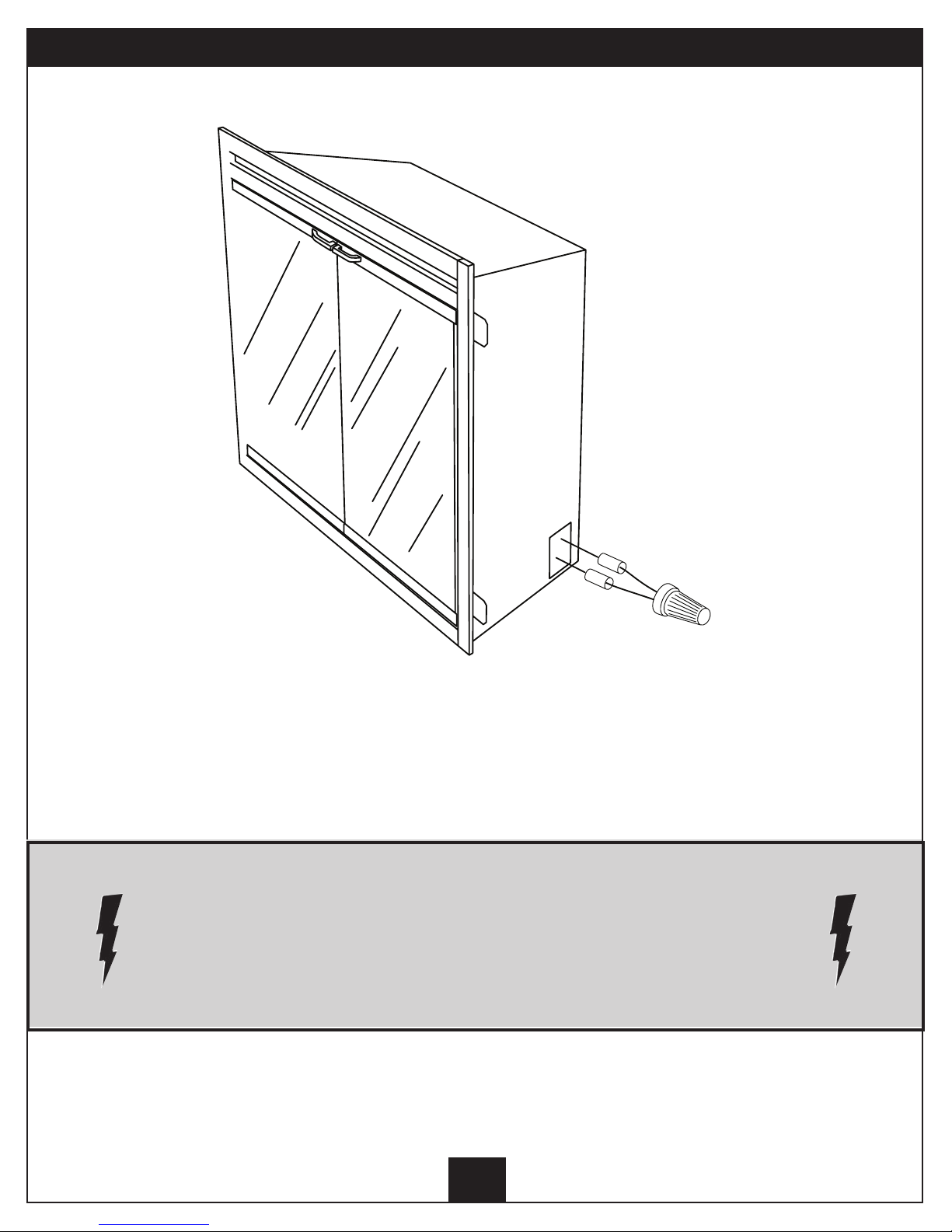

JUNCTION BOX
1. Loosen the screw securing the junction
box and remove the cover.
2. Remove the knockouts (if necessary) or
use the provided cable clamp.
3. Pull out the three wires marked T1, T2,
and TG. (red, red, and green)
4. Remove the wire connector and separate
the wires marked T1 & T2.
5. Connect the (red) T1 wire from the unit
to the white (neutral) wire from the wall
thermostat box by using a wire connector.
(not supplied)
6. Connect the other end of the white
(neutral) wire from the thermostat wall
box to the red wire from the wall
thermostat.
7. Connect the (red) T2 wire from the unit to
the black wire from the thermostat wall
box by using a wire connector.
(not supplied)
8. Connect the other end of the black wire
from the thermostat wall box to the black
wire from the wall thermostat.
9. Connect the green (ground) TG wire from
the unit to the green (ground) wire from
the thermostat wall box by using a wire
connector. (not supplied)
Section 7: Wall Mounted Thermostat Wiring For 120/240 Volt
ATTENTION
• Install main power connection with
appropriate voltage as per Section C
or Section D.
• Install a 2 conductor wire with ground
(3 wires total) from the thermostat wall
box to the junction box on the unit.
• Wiring of the thermostat must be
completed prior to the mounting of
the unit.
• The following installation instructions are
for a single pole thermostat.
Junction Box Locator: Figure 10
10. Connect the other end of the green
(ground) wire from the thermostat wall
box to the back plate of the wall mounted
thermostat with a ground screw.
11. Ensure that all connections are tight.
12. Insert all the wiring of the wall mounted
thermostat into the wall box.
13. Insert all the wiring back into the unit and
secure with a cable clamp.
E-10

T 2 - RED WIRE
FIREPLACE -JUNCTION BOX
MECHANICAL
LINE VOLTAGE
THERMOSTAT
WALL MOUNTED
T 1 - RED WIRE
T G - GREEN WIRE
T 2
T 1
T G
2 CONDUCTOR WIRE FROM WALL THERMOSTAT
T 2
T 1
T G
B
L
A
C
K
W
I
R
E
W
H
I
T
E
W
I
R
E
G
R
O
U
N
D
W
I
R
E
R
E
D
W
I
R
E
B
L
A
C
K
W
I
R
E
Wire Connection Diagram: Figure 11
E-11

T 2
T 1
Wire Connection Diagram: Figure 12
E-12
If the external thermostat won't be used, then wire T1 and wire T2 should be
bound together using a wire nut.
! !
When the wiring is complete, a thorough “testing cycle” must
be performed to check the operation of the unit PRIOR to the
wall / area being closed up, tiled, and/or bricked.

E-13

E-14

A Division of Twin-Star International, Inc.
115 S.E. 4th Avenue • Delray Beach, Florida 33483
Phone: [phone] • Fax: [phone]
www.classicflame.com
E-15

F-1
NUMÉRO DE MODÈLES :
FOYER ÉLECTRIQUE ENCAS TRÉ
GUIDE D’INSTALLATION
RENSEIGNEMENTS SUR LA SÉCURITÉ
VEUILLEZ LIRE CE GUIDE AVANT D’INSTALLER L’APPAREIL
AVERTISSEMENT
NE PAS SUIVRE LES RENSEIGNEMENTS INDIQUÉS DANS CE GUIDE POURRAIT
ENTRAÎNER UN CHOC ÉLECTRIQUE, UN INCENDIE, DES BLESSURES OU LE DÉCÈS.
NE PAS CONSERVER OU UTILISER D’ESSENCE OU TOUT AUTRE LIQUIDE OU
SOURCE DE VAPEURS INFLAMMABLES PRÈS DE CET APPAREIL OU DE TOUT
AUTRE APPAREIL DU MÊME TYPE.
Nous vous remercions et vous félicitons d’avoir acheté un foyer Classic Flame.
Veuillez lire les instructions d’installation avant d’installer et de faire fonctionner
cet appareil.
IMPORTANT: Veuillez lire attentivement toutes les instructions et tous les avertissements
avant de commencer l’installation de l’appareil. Ne pas se conformer à ces
instructions pourrait entraîner un choc électrique, un risque d’incendie et/ou de blessure,
en plus d’annuler la garantie.
Twin-Star International, Inc.
Delray Beach, FL 33483
Fabriqué en Chine
Imprimé en Chine
Courriel: par[email protected]
en anglais, composez le : 866-661-1218
en français, composez le : 866-374-9203
en espagnol, composez le : 866-661-1218
Pour le service à la clientèle :
33EB304GRS
39EB364GRS
45EB424GRS

LISTES ET HOMOLOGATIONS
LA SÉRIE BUILDERS BOX A ÉTÉ TESTÉE ET APPROUVÉE CONFORMÉMENT AUX NORMES 220391
DE LA CSA POUR LES APPAREILS DE CHAUFFAGE AUTONOMES FIXES INTÉRIEURS.
SPÉCIFICATIONS DES MODÈLES
NUMÉRO DU
MODÈLE DESCRIPTION TENSION
PUISSANCE
NOMINALE EN
WATTS
TÉLÉCOM-
MANDE AMPÈRES
33EB304GRS
45EB424GRS
STANDARD, 33 po 120/208/240 1440/2100/2800 OUI 12.00/10.10/11.67
39EB364GRS STANDARD, 39 po
STANDARD, 45 po
120/208/240
120/208/240
1440/2100/2800
1440/2100/2800
OUI
OUI
12.00/10.10/11.67
12.00/10.10/11.67
!!! AVERTISSEMENT !!!
L’INSTALLATION DE CE FOYER DOIT ÊTRE CONFORME AUX CODES DE L’ÉLECTRICITÉ LOCAUX
OU NATIONAUX. CETTE INSTALLATION DEVRAIT ÊTRE CONFIÉE À UNE PERSONNE DÛMENT
QUALIFIÉE, LORSQUE LA LOI L’EXIGE.
!AVERTISSEMENT - CHOIX DE L’ALIMENTATION!
Ce foyer a été câblé en usine pour être utilisé avec une
alimentation 240 volts. Si ce foyer doit être utilisé avec une
alimentation 120 volts, glissez le commutateur de tension
et reconfigurez le câblage de façon appropriée (voir la figure 2).
Pour faciliter l’accès aux fils, les fils L1, L2, N & G sont attachés
à l’arrière de la boîte de connexion.
! !
1) Tracer une ébauche du cadre du foyer en
suivant les dimensions recommandées (voir
la figure 1).
2)Lorsque vous procédez à l’installation sur un
mur non fini, laissez une longueur de câble
d’au moins 20 cm (8 po) pour raccorder
le cordon d’alimentation à la boîte de con-
nexion du foyer encastrable. Cependant,
si vous installez le foyer sur un mur déjà
fini, assurez-vous de laisser au moins 1,22
m (4 pi) de câble pour raccorder le cordon
d’alimentation à la boîte de connexion du
foyer encastrable.
3) Retirez la gaine extérieure et coupez une
bande de 1,27 cm (1/2 po), à l’extrémité de
chacun des conducteurs.
4) Desserrez la vis qui retient le couvercle de
la boîte de connexion et retirez le couvercle.
5) Mettez le foyer en place, dans l’ouverture.
Au besoin, nivelez-le ensuite avec des cales
puis fixez-le au cadre à l’aide des brides de
fixation fournies (voir la section 3).
6) Utilisez un fil provenant d’un circuit par-
ticulier convenablement protégé par des
fusibles, un fil ayant une valeur nominale de
15 ampères, pour obtenir la tension appro-
priée (120, 208/240) (voir le tableau ci-des-
sus)
7) Installez le thermostat mural comme indi-
qué à la section E de la page 10.
8) Mettez tous les fils à l’intérieur de la boîte
de connexion. Fixez ensuite le couvercle sur
la boîte. Lorsque vous installez un collier de
serrage, assurez-vous qu’il ne retient que la
gaine du câble de branchement et du fil du
thermostat.
INSTALLATION ÉTAPE PAR ÉTAPE
(veuillez lire toutes les instructions avant l’installation)
F-2

Spécifications pour le cadre : figure 1
Ce modèle de foyer n’est pas soumis aux
normes de dégagement. Ne placez aucun
produit combustible sur la surface de celui-ci.
Vous pouvez cependant placer des produits
combustibles sur la bordure du foyer. Pour
Pour une installation sur un circuit de 120
volts, utilisez un câble à gaine métalloïdique
avec deux conducteurs et un fil de mise à la
terre (3 fils au total) pour l’alimentation élec-
trique entrante des foyers encastrables. Utili-
sez le fil approprié pour la puissance normale
requise selon les codes de l’électricité locaux
et nationaux.
Pour une installation sur un circuit de
208/240 volts, utilisez un câble à gaine
métalloïdique avec trois conducteurs et un
fil de mise à la terre (4 fils au total) pour
l’alimentation électrique entrante des foyers
encastrables. Utilisez le fil approprié pour la
puissance normale requise selon les codes de
MODÈLE A B C D E F G H I J K L M
33EB304GRS 15.0” 33.0” 29” 28.5” 23.0” 32.8” 29.6” 18.25” 23.6” 14.3” 49.0” 34.7” 34.7”
39EB364GRS
45EB424GRS
16.0”
16.0”
39.0”
45.0”
33”
33”
32.7”
32.7”
27.2”
27.2”
38.7”
44.7”
36.0”
41.9”
22.0”
28.1”
27.6”
28.0”
15.3”
15.3”
55.0”
61.0”
38.9”
43.1”
38.9”
43.1”
DE
FG
H
I
J
L
K
M
faciliter l’installation du foyer, quatre brides de
fixation sont installées sur les côtés du foyer.
L’isolant et le pare-vapeur devraient se trouver
à une distance minimale de 5 cm (2 po) du
foyer.
l’électricité locaux et nationaux. L’on
recommande d’utiliser un câble à gaine
métalloïdique avec deux conducteurs et un fil
de mise à la terre (3 fils au total) pour installer
le thermostat mural pour foyer encastrable.
Exigences relatives aux fils et aux fusibles
recommandés
Utilisez le fil approprié pour la puissance nor-
male requise selon les codes de l’électricité
locaux et nationaux. Tous les fils doivent avoir
un calibre de 12 et être relié à un disjoncteur
de 15 ampères dédié au foyer.
Section 2 : Spécifications concernant les câbles d’alimentation recommandés
Section 1: Cadre
F-3

Commutateur de tension : figure 2
Le commutateur de tension se trouve à l’intérieur
du panneau d’échappement, dans le coin supéri-
eur gauche. Soyez prudent au moment d’insérer
un tournevis à lame plate à l’intérieur du panneau
d’échappement, à travers le trou dans la maille,
pour faire glisser le commutateur de 240 (posi-
tion 230) à 120 volts (position 115). Lorsque le
foyer sort de l’usine, le commutateur est en posi-
tion 230 volts.
115 230
Section 3: Emplacement du commutateur de tension
Lorsque vous installez les fils du foyer pour une
tension de 208/240 volts, placez le commutateur
de tension en position 230 volts (voir la figure 2).
Lorsque vous installez les fils du foyer pour une
tension de 120 volts, placez le commutateur de
tension en position 115 volts (voir la figure 2).
Mise en garde :
Lorsque vous glissez le commutateur de
tension de 240 à 120 volts, assurez-vous
d’avoir coupé l’alimentation.
Important:
Assurez-vous que la tension d’alimenta-
tion entrante correspond au réglage du
commutateur de tension!!!!!!
F-4

Le foyer comporte une bride de fixation de chaque côté. Pour faciliter le transport, nous
aplanissons ces brides. Veuillez plier les brides de fixation à angle de 90º avec de la
quincaillerie appropriée avant d’installer le foyer. (Veuillez consulter la figure 3)
Emplacement des brides de fixation : figure 3
SEDIRB
AXIF ED NOIT
Brides de fixation et brides murales : figure 4
Tolérances requises pour l’installation – vue du dessus : figure 5
GOUJON
BOIS OU MÉTAL
BRIDE DE FIXATION
CORTEEHS/ESPYG K
RRAC UAE
ED MARÉC QI UE
GYPSE/SHEETROCK
CARREAU DE CÉRAMIQUE
GOUJON
9/16”
3/8”
BRIDE DE FIXATION
VUE DU
DESSUS DE
L’INSERTION
AVANT
Section 4: Brides de fixation
F-5
90o
Pliez à 90º
vers l’extérieur
Image, une fois
la bride pliée à 90º
