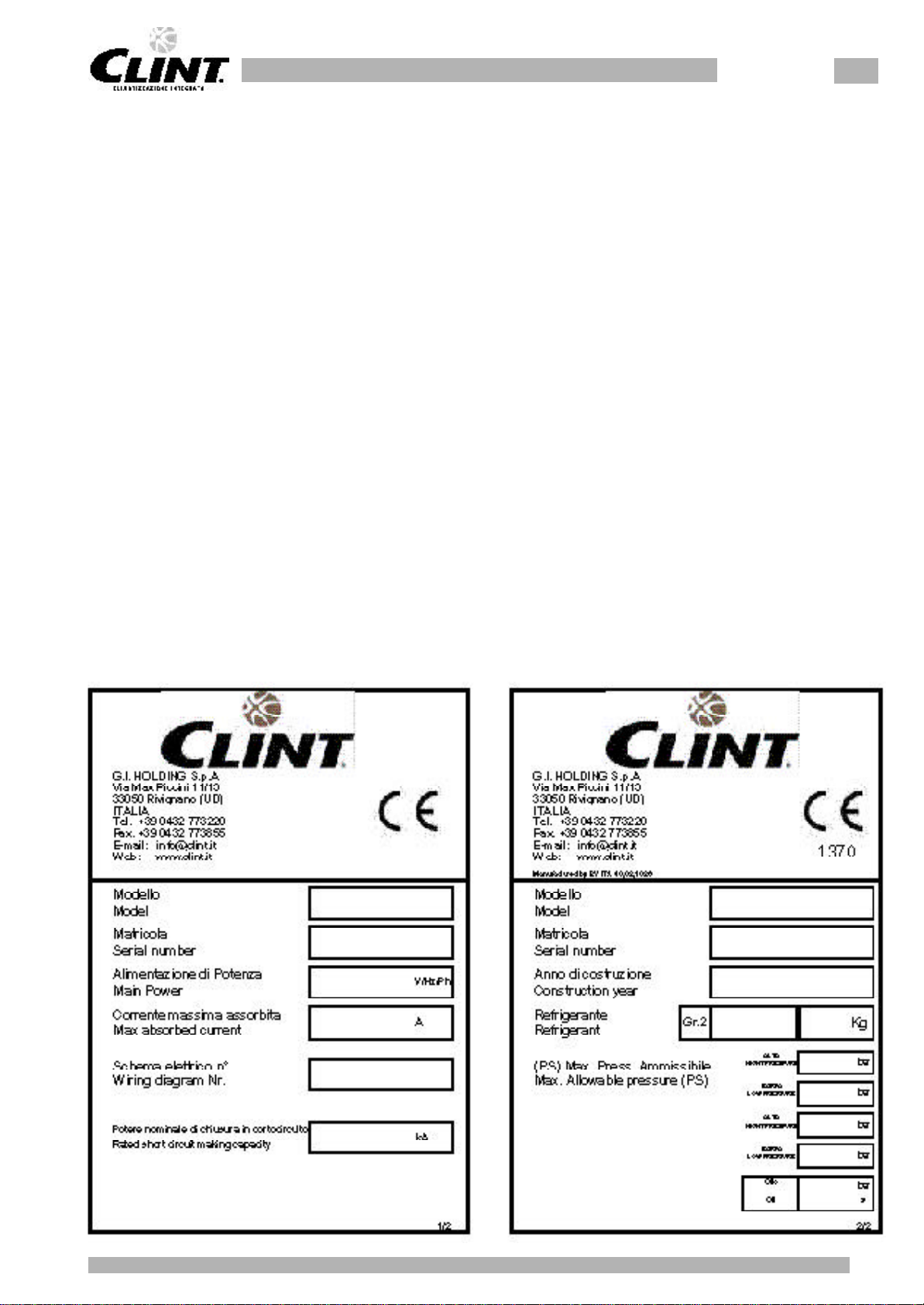

2.4 DESCRIZIONE GENERALE
Struttura.In lamiera zincata preverniciata, i pannelli
facilmente rimovibili permettono l' accesso per manuten-
zione e/o riparazione.
Sezione trattamento aria.E' rivestita internamente con
25 mm di materiale fonoassorbente e termoisolante, la
tenuta contro infiltrazioni è garantita da una guarnizione.
mandata aria verso il basso o verso l' alto , ripresa aria
orizzontale. Include :- ventilatore di mandata centrifugo
con motore elettrico, cinghie e pulegge a passo variabile,
su supporti elastici; - sezione per l’eventuale batteria di
post riscaldamento; - batteria di scambio termico, con
tubi in rame ed alette di alluminio, posta su un’apposita
bacinella di raccolta condensa; - filtri sintetici.
Sezione motocondensante. Include: - compressori
scroll ermetici, su supporti elastici; - condensatore costi-
tuito da una o due batterie alettate con tubi in rame ed
alette in alluminio; - ventilatori, di tipo assiale accoppiati
amotori trifase arotore esterno,con reteantinfortunistica
sull’uscita dell’aria.
Circuito frigorifero. In tubo di rame, include, inoltre:
rubinetti sulla mandata del compressore e sul liquido,
filtro deidratore, spia liquido, valvola termostatica, valvo-
le per il collegamento con i manometri, pressostati di alta
e bassa pressione.
Quadro elettrico. Include: - interruttore generale con
bloccaporta; - fusibili, contattori per compressori e ven-
tilatori; - microprocessore per l’autodiagnosi e per la
gestione automatica dell’unità, permette di visualizzare
lo stato di funzionamento dell’unità e le temperature
dell’aria, frontalino rimovibile e posizionabile in ambien-
te.
ACCESSORI:
- batteria ad acqua calda o elettrica; - manometri di alta
e bassa pressione sul circuito frigorifero; - manometro
differenziale per controllo filtri aria; - interfaccia seriale
per PC; - contatti puliti per segnalazione funzionamento
o anomalie; - griglie o filtri di protezione batteria conden-
sante; - funzionamento in raffrescamento invernale.
2.4 GENERAL DESCRIPTION
Body. Painted galvanised sheet steel body with easy to
remove panels allowing access for maintenance and
repairwork.
Air handling section.Thissectionislinedinternallywith
a 25 mm thick layer of thermal and acoustic material, and
adequate gaskets guarantee an airtight seal against any
infiltrations. Air supply can be from beneath or from
above, with horizontal return air. The section includes: -
belt driven centrifugal air supply fan with motor with
variable pulley and fitted onto spring loaded base frame;
- section which can house heating coil; - heat exchanger
with copper tubes and aluminium fins and fitted with a
condensate drain pan; - synthetic filters.
Condensing section. This section includes: - hermetic
scroll compressors fitted onto spring loaded mounts; -
one or two condenser coil with copper tubes and
aluminium fins; - axial fans with threephase motors and
external rotors, a safety grill protects the outlet.
Refrigeration circuit. The circuit is in copper piping and
includes shut-off valves on compressor supply line and
on liquid line, filter dryer, sight glass, expansion valve ,
connectionpoints formanometers, highand lowpressure
switches.
Electrical panel. Includes: - main circuit breaker switch
with panel door interlock; - fuses and contactors for
compressors and fans; - microprocessor for diagnostics
and automatic control of the unit, and which displays the
operating status and air temperature; the removable
front panel can be repositioned separately in the
environment.
ACCESSORIES:
- electric or hot water coil; - high and low pressure
manometers on the refrigeration circuit; - differential
pressure manometer for air filter control; - serial line port
for output to PC; - volt free contacts to indicate operation
or alarm; - grills or wire mesh filters to protect condenser
coil; - cooling mode for the winter season.
