CMP WHS-600 User manual

WHS-300/600/1000/1700
Modierad sinusvåg / modied sine wave
INVERTER MANUAL
WHS-300 WHS-600
WHS-1000 WHS-1700

SV SV
För optimal användning av invertern, läs noga igenom bruksanvisningen. Då
tekniken ibland går snabbare än trycksaker reserverar vi oss för ev. fel i form av
illustrationer, text och tekniska data.
Introduktion:
Vid felaktig användning så aktiveras inbyggda skyddsfunktioner. Invertern har
även en inbyggd summer som ljuder vid vissa fel situationer för att göra använ-
daren uppmärksam om felaktig användning.
• Kortslutningsskydd: Invertern stängs av tills kortslutningen åtgärdats.
• För låg inspänning: Summer ljuder vid för låg inspänning och den röda lys-
dioden tänds. Se ”tekniska data” för gränsvärden. Om spänningen sjunker
under sitt gränsvärde kommer invertern automatiskt att stänga av sig själv.
Detta för att skydda invertern samt batteriet från total urladdning.
• Överspänningsskydd: Den röda lysdioden tänds och invertern stängs auto-
matiskt av. Se ”tekniska data” för gränsvärden.
• Överbelastningsskydd: Om invertern överbelastas så tänds den röda lys-
dioden och invertern stängs automatiskt av.
• Övertemperatur: Inverterns röda lysdiod tänds och invertern stängs
automatiskt av vid temperatur över 60o C.
Varning:
• Invertern skall användas inomhus och skyddas mot fukt och regn.
• Vid fel, öppna aldrig invertern själv. Reparation och felsökning skall alltid
utföras av fackman och med originalreservdelar för att undvika risk för
person och skada på egendom.
• Koppla alltid bort invertern från batteriet vid service eller annan justering.
• Var noga med att ansluta invertern på korrekt sätt och undvik gnistbildning
vid anslutning till ventilerade blybatterier.
• Skydda invertern och dess anslutningar mot obehörig kontakt. Tänk på att spän-
ningen ut från invertern är lika farlig som spänningen från ett vanligt vägguttag.
• Använd aldrig skadade nätsladdar eller batterikablar. Använd bara original
reservdelar från leverantören.
• Var noga med polaritet vid inkoppling. Felaktig/omvänd inkoppling kan ge
skador som inte omfattas av produktens garanti.
• Belasta ej invertern vid anslutning eller frånkoppling av anslutningar.
Inkoppling:
WHS-300 och WHS-600 anslutes med medföljande kablar till batteriet med
alligatorklämmor. Övriga modeller WHS-1000 och WHS-1700 anslutes med
de medföljande batterikablarna som har ringkabelskor.
1. Kontrollera att invertern är avstängd, 0/I strömbrytaren är satt i läge (0).
2. Anslut röd kabel till plus (+) terminalen på invertern och sedan till plus (+)
polen på batteriet.
3. Anslut svart kabel till minus (-) terminalen på invertern och sedan till minus
(-) polen på batteriet.
4. Anslutningarna mellan inverter och batteri skall hållas korta, max 2m.
5. Kontrollera att anslutningarna sitter ordentligt fast för att undvika
spänningsfall och ev. gnistbildning.

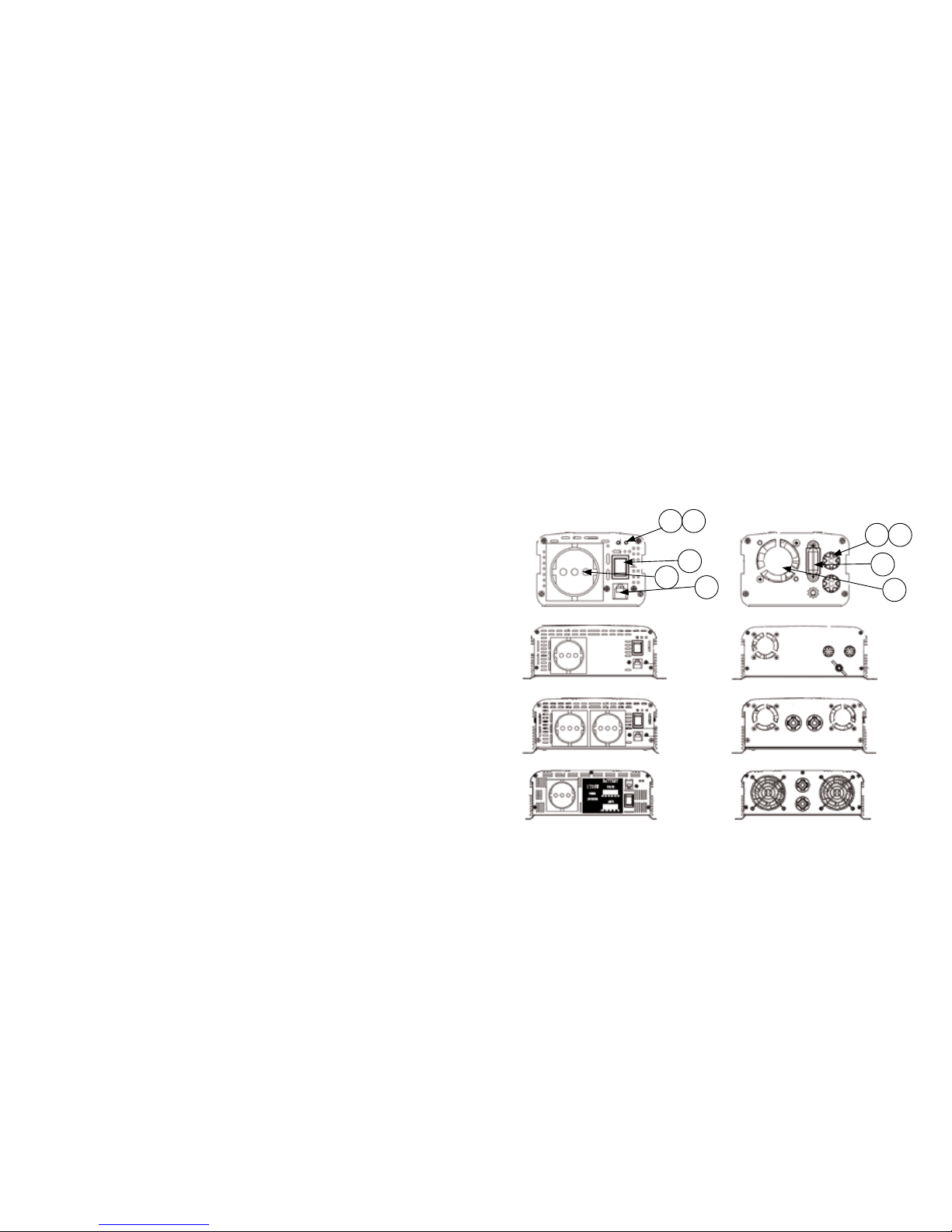

Framsida: Baksida:
1. Strömbrytare (till/från) 6. Röd terminal, plus (+)
2. Röd lysdiod (fel) 7. Svart terminal, minus (-)
3. Grön lysdiod (power) 8. Kyläkt
4. Uttag för 230VAC 9. Säkring (endast synlig på 300W
5. Remote anslutning modellen)
Inverterns framsida Inverterns baksida
1
2 3
9
458
6 7
2 3

SV SV
Användning:
• Anslut inte produkter som kräver ren sinusvåg då denna inverter lämnar
en modierad sinusvåg.
• Kontrollera att de anslutna belastningarna inte överstiger inverterns totala
kapacitet/uteffekt.
• Se till att anslutet batteri är fulladdat.
• Var noga med att montera invertern så att dess ventilationshål inte block-
eras.
1. Kontrollera att ansluten utrustning/belastning är avslagen innan
stickproppen anslutes till uttaget på invertern.
2. Slå på invertern (strömställaren i läge I). Slå alltid på invertern
innan den anslutna utrustningen startas.
3. Grön lysdiod lyser då invertern fungerar normalt. Kyläkten är
temperaturstyrd och startar automatiskt vid behov. Kan alltså
vara stillastående vid låg belastning.
Tips:
• Använd aldrig längre kablar än nödvändigt mellan inverter och ansluten
utrustning. Långa kablar leder till oönskat spänningsfall.
• ˙Koppla ifrån invertern när den inte används.
Fjärrstyrning via Remote 1 (tillbehör):
Till samtliga modeller kan en ”Remote 1” panel” anslutas. För WHS-
300/600/1000 och 1700 modellerna är denna remote panel utrustad med 6m
lång kabel och ”0 I” strömbrytare med samma funktion som den som är
monterad på invertern. Denna remote underlättar på och avslagning av in-
vertern i de fall invertern monteras på sådant sätt att strömbrytaren på själva
invertern är svår att nå.
Driva motor eller pump med modierad sinusvåg:
Vid anslutning av motor eller cirkulationspump till invertern så är det viktigt
att dess effekt är proportionerlig till det som är anslutet. En motor/pump har
mycket hög startström vilket kan vara upp till 3-4 ggr den ström som behövs
vid normal drift. Det kan därför vara nödvändigt att använda en dubbelt -
fyrdubbelt så kraftig inverter i detta fall.
Vid användning av modierad sinusvåg till motorer/pumpar så kan det uppstå
ett visst oljud. Detta orsakat pga. den fyrkantsvåg invertern lämnar. Därför är
det oftast mest lämpat att använda en inverter som ger äkta sinusvåg för att
få en tystare drift vid motor/pump applikationer.

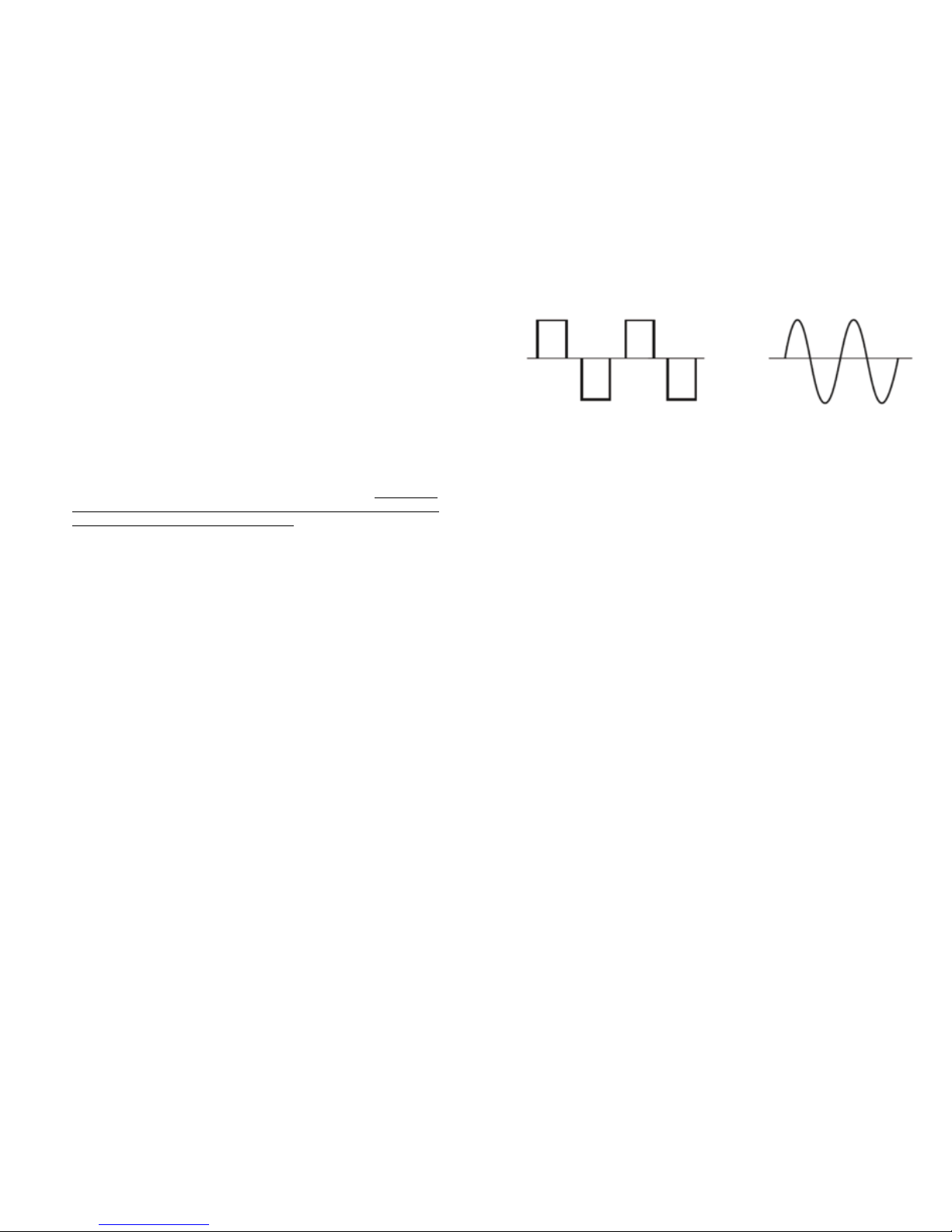

Modierad sinusvåg Ren sinusvåg
Mäta utspänningen:
Då invertern lämnar en växelspänning i form av en modierad sinusvåg
(fyrkantsvåg) så måste spännings mätning ske med en volt mätare som mäter
”TRUE RMS” för att mätningen skall bli rättvisande. Om spänningen mäts
med en annan typ av volt mätare så kommer spänningen att visas med
20-30V lägre värde än den verkliga spänningen.
Felsökning:
• Stäng omedelbart av invertern vid ev. problem.
• Koppla ifrån all ansluten utrustning.
• Kontrollera därefter ansluten utrustning, alla anslutningar och kablage.
Låg utspänning eller ingen utspänning:
• Dålig kontakt vid anslutningarna kan ge låg eller helt utebliven spän-
ning. Kontrollera därför anslutningarna mellan invertern och den anslutna
utrustningen.
• Mät utspänningen med en ”TRUE RMS” volt mätare.
• Kontrollera att säkringen är hel (gäller endast 300W modellen). På övriga
modeller sitter säkringen inuti invertern och får endast bytas av fackman.
Den röda lysdioden lyser:
• Batteriets spänning är för låg – ladda batteriet.
• Invertern överbelastas – minska belastningen.
• Invertern har blivit överhettad – placera invertern på en svalare plats och
kontrollera att dess ventilationshål inte begränsas eller är blockerade.
• Invertern är defekt – kontakta leverantörens kundsupport.
Sophantering:
När det är dags att göra sig av med invertern rekommenderar vi att man lämnar
den på en återvinningscentral och följer de lokala föreskrifter som där gäller.
4 5

SV SV
Modell WHS-300-12 WHS-300-24 WHS-600-12 WHS-600-24
Inspänning 10-15 VDC 20-30 VDC 10-15 VDC 20-30 VDC
Uteffekt kontinuerlig 300 W 300 W 600 W 600 W
Uteffekt peak (5sek) 750 W 750 W 1500 W 1500 W
Utspännings tolerans ± 10 % ± 10 % ± 10 % ± 10 %
Utspänning, typ 230 VAC
Mod. sinusvåg
230 VAC
Mod. sinusvåg
230 VAC
Mod. sinusvåg
230 VAC
Mod. sinusvåg
Verkningsgrad > 85 % > 85 % > 85 % > 85 %
Tomgångs förbrukning < 0,5 A < 0,3 A < 0,65 A < 0,33 A
Termiskt skydd, automatisk
avstängning 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC)
Fläktkylning Ja Ja Ja Ja
Kortslutningsskydd Ja Ja Ja Ja
Mjukstart Ja Ja Ja Ja
Överspänningsskydd Ja Ja Ja Ja
Automatisk
avstängning vid
15 V
(±1,0 V)
30 V
(±1,5 V)
15 V
(±1,0 V)
30 V
(±1,5 V)
Alarm för låg inspänning 10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
Automatisk
avstängning vid 10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
Skydd mot fel polaritet
(säkring) Ja Ja Ja Ja
Ingångs säkring 35 A 20 A 20 A (4st) 20 A (2st)
Användnings temperatur -15 till 50°C -15 till 50°C -15 till 50°C -15 till 50°C
Storlek (mm) 218x96x65 218x96x65 208x205x76 208x205x76
Vikt (utan sladdar) 1010 g 1010 g 2100 g 2100 g
Tekniska data: 300W och 600W modellerna Tekniska data: 1000W och 1700W modellerna
Modell WHS-1000-12 WHS-1000-24 WHS-1700-12 WHS-1700-24
Inspänning 10-15 VDC 20-30 VDC 10-15 VDC 20-30 VDC
Uteffekt kontinuerlig 1000 W 1000 W 1700 W 1700 W
Uteffekt peak (5sek) 2500 W 2500 W 4250 W 4250 W
Utspännings tolerans ± 10 % ± 10 % ± 10 % ± 10 %
Utspänning, typ 230 VAC
Mod. sinusvåg
230 VAC
Mod. sinusvåg
230 VAC
Mod. sinusvåg
230 VAC
Mod. sinusvåg
Verkningsgrad > 85 % > 85 % > 85 % > 85 %
Tomgångs förbrukning < 1,0 A < 0,5 A < 1,2 A < 0,6 A
Termiskt skydd, automatisk
avstängning 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC)
Fläktkylning Ja Ja Ja Ja
Kortslutningsskydd Ja Ja Ja Ja
Mjukstart Ja Ja Ja Ja
Överspänningsskydd Ja Ja Ja Ja
Automatisk
avstängning vid
15 V
(±1,0 V)
30 V
(±1,5 V)
15 V
(±1,0 V)
30 V
(±1,5 V)
Alarm för låg inspänning 10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
Automatisk
avstängning vid 10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
Skydd mot fel polaritet
(säkring) Ja Ja Ja Ja
Ingångs säkring 35 A (4st) 35 A (2st) 35 A (6st) 20 A (6st)
Användnings temperatur -15 till 50°C -15 till 50°C -15 till50°C -15 till 50°C
Storlek (mm) 300x205x78 300x205x78 441x225x78 441x225x78
Vikt (utan sladdar) 3250 g 3250 g 5550 g 5550 g
6 7

GB
English version
INVERTER MANUAL
CMP är ett registrerat varumärke hos Powermec AB
www.powermec.se

GB GB
Please read this manual carefully for optimal inverter usage. Technical develop-
ment is sometimes quicker than manuals can be printed so we apologise for any
text, technical or illustration errors.
Introduction:
The inverters are equipped with protection against wrong usage or connection.
If any of these situations will occur, an internal buzzer can sound, red diode light
up or automatic shutdown of the inverter.
• Short circuit protection: The inverter switches off until the short circuit has
ceased.
• Low input voltage: The internal buzzer sound at low input voltage and the
red diode lights up. See ”technical data” for voltage limits. If the voltage
drops below the limit, the inverter will automatically shutdown to protect the
inverter and at same time avoid total battery discharge.
• Over voltage protection: The red diode lights up and the inverter shutdown
automatically if input voltage is too high. See ”technical data ” for voltage
limits.
• Overload protection: The red diode and lights up and the inverter shutdown
in case of constant overload or high peak loads.
• Thermal protection: The red diode lights up and inverter shutdown automati-
cally at temperatures higher than 60oC (±5oC)
Warning:
• The inverter should be used indoor and not be exposed to rain or moisture.
• Never open the inverter yourself, repairs should be carried out by qualied
personal using original spare parts to avoid personal and property damage.
• Always disconnect the inverter from the battery before service or other
adjustment.
• Be careful and avoid sparking at the terminals when connecting the inverter
to lead acid batteries.
• Make sure to protect the inverter and the connections against children.
Remember the output voltage is as dangerous as the voltage from a regular
wall socket.
• Never use damaged mains or battery cables and make sure to only use
original replacement parts.
• Make sure to connect the inverter with correct polarity. Wrong polarity
connection can damage the inverter, which is not covered by the guarantee.
• Don’t load the inverter when connecting or disconnecting it.
Connection:
The WHS-300 and WHS-600 connects to the battery with attached cables
equipped with alligator clips. The other models, WHS-1000 and WHS-1700
connects to the battery with attached cables equipped with ring cable lugs.
1. Make sure the inverter on/off switch is in off position (0).
2. Connect red cable to positive (+) terminal on the inverter and to positive
(+) pole to the battery.
3. Connect black cable to negative (-) terminal on the inverter and to nega-
tive (-) pole to the battery.
4. The connection leads between inverter and battery should be as short as
possible, max 2m.
5. Make sure wires are tight connected to avoid sparking and voltage drops.
Front: Backside:
1. Switch (on/off) 6. Red terminal, positive (+)
2. Red diode (Fault) 7. Black terminal, negative (-)
3. Green diode (power) 8. Cooling fan
4. Mains socket (230VAC) 9. Fuse (visible only on the 300W
5. Remote connection model)
Inverter front Inverter backside
1
2 3
9
458
6 7
10 11

GB GB
Use:
• Make sure to not connect appliance that demand pure sine wave as this
inverter provide a modied sine wave.
• Check so the connected appliances don’t exceed the inverters total power.
• Make sure the battery is fully charged.
• Allow free space around the ventilation holes/cooling fan.
1. Make sure the connected appliance is switched off before connecting to
the mains socket on inverter.
2. Turn the on/off switch into position ”I”. Always turn on the inverter before
turning on the connected appliance.
3. Green diode light up when the inverter is working normally. The cooling
fan is temperature operated and start only when needed. Can therefore
be in off position if small load is connected.
Note:
• Never use longer leads than needed between inverter and connected app-
liance. Long cables can lead to unwanted voltage drop and bad function.
• Switch off the inverter when it’s not in use.
Remote on/off function with Remote 1 (accessory):
To all models it’s possible to connect and use a ”Remote 1” panel. It’s
equipped with 6m cable and an on/off (I - 0) switch. Fits together with WHS-
300/600/1000 and 1700 models. This remote supports easy on/off operation
if the inverter is placed in a difcult to reach position.
Using a modify sine wave inverter together with a
motor or a pump:
It’s important to use an inverter that provides an output power proportional to
what is connected. A motor or pump requires a great deal of initial power when
starting up. This can be up to 3-4 times it’s current under normal operation.
In order to support this an inverter with double or even four double power is
needed.
When using a modied sine wave inverter to motor/pump applications noise
can be generated. This is caused by the modied waveform coming from the
inverter. It’s therefore preferred to use a inverter with pure sine wave output in
order to get a normal and silent running application.
If you have no choice, you can use an inverter with modied sine wave.
Measuring the output voltage:
The inverter produces a modied sine wave output AC voltage (square wave).
This require a volt meter that can measure ”TRUE RMS”. If the output voltage
is measured with other type of meter the voltage shown might be 20-30 V
less than the actual voltage.
Troubleshooting:
• Switch off the inverter if any problem.
• Disconnect all appliance connected to the inverter.
• Check carefully connections and appliance used with the inverter.
Low or no output voltage:
• Bad connection can give low or no output voltage. If so, check all con-
nections between inverter and appliance carefully.
• Measure the output voltage from mains socket with a ”TRUE RMS” meter.
• Check the fuse (valid only for the 300W model). For all other models the
fuse is placed inside the inverter and must be replaced by an qualied
electrician.
The red diode illuminates:
• The battery voltage is too low – charge the battery.
• The inverter is overloaded – reduce the load.
• The inverter has been overheated – move the inverter to a cooler place
and check the ventilation holes are not blocked.
• The inverter is defect – contact the supplier’s technical support.
Disposal:
Follow the local rules when disposing of this product. If you are unsure how
to dispose of this product contact your municipality.
Modied sine wave Pure sine wave
12 13

GB GB
Model WHS-300-12 WHS-300-24 WHS-600-12 WHS-600-24
Input voltage 10-15 VDC 20-30 VDC 10-15 VDC 20-30 VDC
Constant output power 300 W 300 W 600 W 600 W
Peak power (5sec) 750 W 750 W 1500 W 1500 W
Output volt tolerance ± 10 % ± 10 % ± 10 % ± 10 %
Output voltage, type 230 VAC
Mod.sine wave
230 VAC
Mod.sine wave
230 VAC
Mod.sine wave
230 VAC
Mod.sine wave
Efciency > 85 % > 85 % > 85 % > 85 %
No load power < 0,5 A < 0,3 A < 0,65 A < 0,33 A
Thermal protection,
auto-shut off 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC)
Cooling fan Yes Yes Yes Yes
Short circuit protection Yes Yes Yes Yes
Soft start Yes Yes Yes Yes
Over volt protection Yes Yes Yes Yes
Auto shut-off at 15 V
(±1,0 V)
30 V
(±1,5 V)
15 V
(±1,0 V)
30 V
(±1,5 V)
Alarm for low voltage 10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
Auto shut-off at 10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
Protection against wrong
polarity (fuse) Yes Yes Yes Yes
Input fuse 35 A 20 A 20 A (4st) 20 A (2st)
Operating temp -15 to 50°C -15 to 50°C -15 to 50°C -15 to 50°C
Size (mm) 218x96x65 218x96x65 208x205x76 208x205x76
Weight (w/o cables) 1010 g 1010 g 2100 g 2100 g
Technical data: 300W and 600W models Technical data: 1000W and 1700W models
Model WHS-1000-12 WHS-1000-24 WHS-1700-12 WHS-1700-24
Input voltage 10-15 VDC 20-30 VDC 10-15 VDC 20-30 VDC
Constant output power 1000 W 1000 W 1700 W 1700 W
Peak power (5sec) 2500 W 2500 W 4250 W 4250 W
Output volt tolerance ± 10 % ± 10 % ± 10 % ± 10 %
Output voltage, type 230 VAC
Mod.sine wave
230 VAC
Mod.sine wave
230 VAC
Mod.sine wave
230 VAC
Mod.sine wave
Efciency > 85 % > 85 % > 85 % > 85 %
No load power < 1,0 A < 0,5 A < 1,2 A < 0,6 A
Thermal protection,
auto-shut off 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC) 60°C (±10ºC)
Cooling fan Yes Yes Yes Yes
Short circuit protection Yes Yes Yes Yes
Soft start Yes Yes Yes Yes
Over volt protection Yes Yes Yes Yes
Auto shut-off at 15 V
(±1,0 V)
30 V
(±1,5 V)
15 V
(±1,0 V)
30 V
(±1,5 V)
Alarm for low voltage 10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
10,5 V
(± 0,5 V)
21,0 V
(± 1,0 V)
Auto shut-off at 10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
10,0 V
(± 0,5 V)
20,0 V
(± 1,0 V)
Protection against wrong
polarity (fuse) Yes Yes Yes Yes
Input fuse 35 A (4st) 35 A (2st) 35 A (6st) 20 A (6st)
Operating temp -15 to 50°C -15 to 50°C -15 to 50°C -15 to 50°C
Size (mm) 300x205x78 300x205x78 441x225x78 441x225x78
Weight (w/o cables) 3250 g 3250 g 5550 g 5550 g
14 15

CMP is a registered trademark at Powermec AB
www.powermec.se
2010-07
