CO/Tech Q1B-MZ-2000LCE-UK User manual

Important!
Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den innan
du använder utrustningen och spara den för
framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg
om at du forstår dem før du bruker enheten
og oppbevar dem for senere bruk.
Tärkeätä tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Varmluftspistol
Varmluftpistol
Kuumailmapuhallin
Art.no. Model
18-3046 Q1B-MZ-2000LCE-UK
30-9323 Q1B-MZ-2000LCE
ENGLISHSVENSKANORSKSUOMI
Heat Gun
Ver. 200809

Heat gun
Art.no.: 18-3046 Model: Q1B-MZ-2000LCE-UK
30-9323 Q1B-MZ-2000LCE
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
If you have any questions concerning technical problems please contact our
Customer Service Department (see address on reverse.)
Safety instructions
Warning!
Fire can arise if the heat gun is not used with care and consideration.
• Take care when using the heat gun near ammable material.
• Do not point the heat gun in the same place for a long time.
• Do not use the heat gun in environments with explosives, liquids, or gases.
• Keep in mind that the heat can spread to ammable material, which is hidden
and not visible.
• Let the heat gun stand upright and cool down, before storing the product.
• Never leave the heat gun unsupervised, while in use.
2
ENGLISH

1. Nozzle
2. Air intake
3. Grip (handle)
4. Footing
5. Switch (0 - II - I)
6. Cord
7. Wheel (heat control)
8. Protective cover
9. Temperature indicator
Product label with safety symbols on the machine
Read the entire instruction manual and follow the safety rules.
Use ear protection.
Use safety glasses/visor.
Description
3
ENGLISH
1
2
3
4
5
6
7
8
9

Adjusting the temperature
The temperature can be adjusted continuously using
the wheel (7) and the temperature indicator shows
the set temperature. (The temperature indicator only
works in switch position II).
Switch
The switch has ”four” positions. Two “0” positions
where the heat gun is turned off.
Position I is “low” position at 250 W and a maximum
of 60 °C.
Position II is “high” position 2000 W and 100-600 °C.
Support footing
The heat gun is equipped with a
support footing. If this falls off, the
heat gun can be set upright as shown
in the picture. The heat gun can be
used in this position so that you can
have both hands free.
After use the heat gun must be
placed upright and cooled down
before being stored.
4
ENGLISH
7

Usage
• Before plugging in, check that the switch is set at “0”. When you are ready to
begin working, set the switch to I/II and the wheel (7) to the desired tempera-
ture. Within a minute the heat gun will have reached the set temperature.
• Always wear protective gloves and safety glasses.
• The heat gun can be placed in an upright position on all level surfaces and has
a built-in support hook as extra protection against tipping. This way you have
your hands free for other tasks. Avoid getting to close to the nozzle.
• If you are working above the height of your head, you must wear
protective glasses.
• Work from top to bottom. Use appropriate scrapers. Remove the paint with
soft, even strokes with the scraper and at the same time wave the heat gun
back and forth with the heat hitting in front of the scraper. When the paint has
warmed up enough, you can remove it in thick layers with one stroke.
• After proper heating the paint is loosened in the entire width of the scraper.
• The edge of the scraper must be cleaned often in order to preserve the
scraper and ensure that it does not get covered with dirt. Scrape off the paint
immediately while it is warm or it will stiffen up quickly.
• On proled surfaces the paint must rst be warmed up until it softens and then
be removed with a steel brush.
• Cover all nearby surfaces with a non-ammable material, which are not to
be heated.
• Never point the heat gun directly against a window or any other glass surface.
Note: The heat gun is suited for removing oil and latex based paints. It cannot
remove stains or remains of base or waterproof paints.
Note: Fumes from paints containing lead are dangerous to your health. Ensure
that there is good ventilation, when working indoors.
Removal of paint/varnish
When you have practiced a bit following our recommendations, you will notice that
it gets easier. First try on small surfaces before you proceed on larger ones.
• Turn on the power and let the gun reach the working temperature. Hold
the nozzle about 8 – 10 cm from the paint, which you wish to remove. After
a short moment the paint will soften and form blisters.
• Do not heat too much otherwise the paint will burn and then it will be even
more difcult to remove.
5
ENGLISH

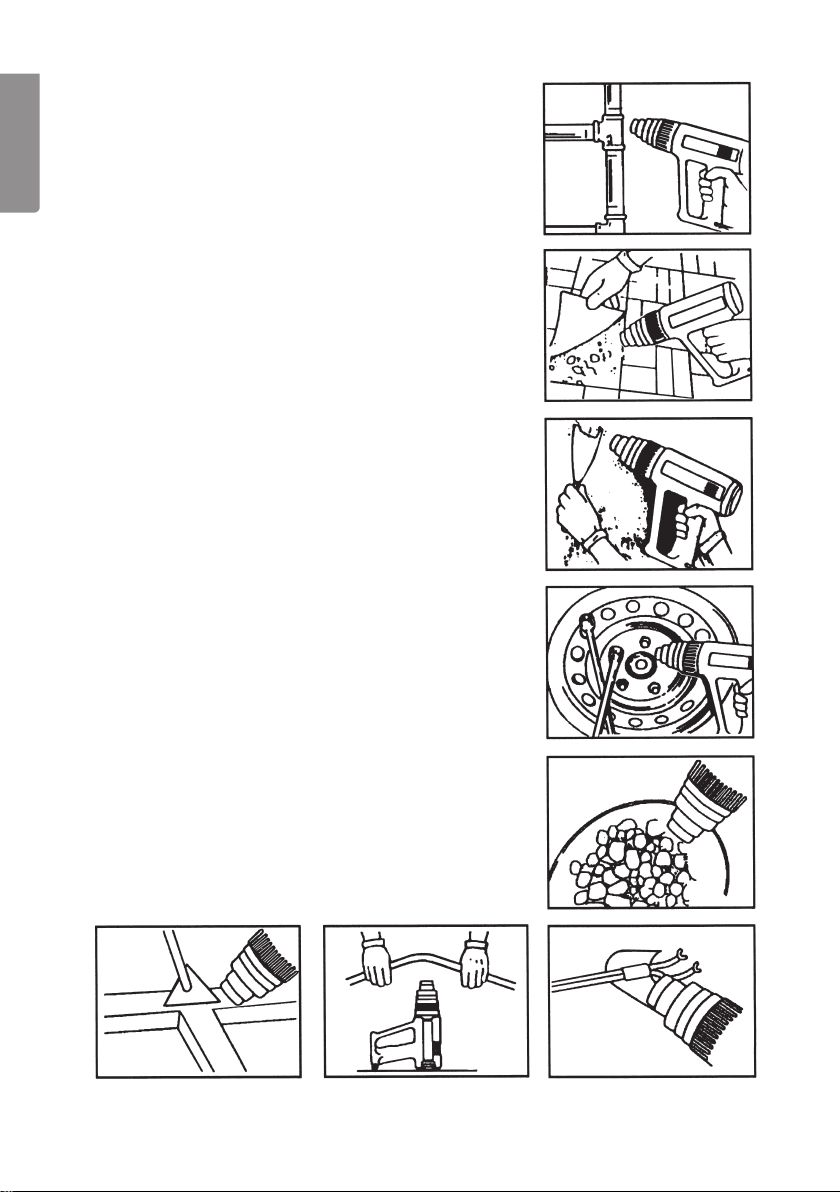

Other uses
1. Removal of paint and varnished
with hot air and scrapers/steel
brushes.
2. Removal of decals and
decorations.
3. Removal of rusty or stuck screws
and bolts.
4. Thawing out of frozen pipes, door
locks, padlocks, etc. Do not try
thawing out plastic wires!!
5. Highlighting wood graining before
staining or varnishing.
6. Quick drying of paint and
varnishes. It is especially useful,
when colour matching is required
through numerous coats.
7. Softening of old caulking before
application of new caulking.
8. Drying of wood before working.
9. Shrinking packing foil.
10. Waxing of skies.
11. Shrinking of hoses.
6
ENGLISH

Care
Always keep the air intake and air outtake clean and free from dirt.
Clean the heat gun with a moist rag and an ordinary household cleaning agent.
Do not use turpentine, paint removing agents, gasoline, or similar strong solvents.
Disposal
Follow local ordinances when disposing of this product. If you are
unsure about how to dispose of this product contact your local
municipality.
Specifications
Model: Q1B-MZ-2000LCE
Power: 230 V AC, 50 Hz
Power input: I: 250 W, II: 2000 W
Working temperature: I: 60 °C, II: 100 - 600 °C
Amount of air: 500 l/min
7
ENGLISH

Varmluftspistol
Art.nr.: 18-3046 Modell: Q1B-MZ-2000LCE-UK
30-9323 Q1B-MZ-2000LCE
Läs igenom hela bruksanvisningen före användning och spara den sedan för
framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska
data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-
uppgifter på baksidan).
Säkerhetsföreskrifter
Varning!
Brand kan uppkomma om inte värmepistolen används med försiktighet och eftertanke.
• Var försiktig när värmepistolen används i närheten av brännbara material.
• Rikta inte värmepistolen mot samma ställe under lång tid.
• Använd inte värmepistolen i miljöer med explosiva ämnen, vätskor eller gaser.
• Tänk på att värmen kan ledas till brännbara material som är skymda och inte syns.
• Låt varmluftspistolen stå upprätt och svalna innan den ställs undan till förvaring.
• Lämna aldrig värmepistolen utan tillsyn när den är påslagen.
• Om nätsladden skadas får den endas bytas av kvalicierad personal.
8
SVENSKA


Beskrivning
1. Munstycke
2. Luftintag
3. Kolv (handtag)
4. Ställbygel
5. Strömbrytare (0 - II - I)
6. Nätsladd
7. Ratt (värmestyrning)
8. Värmeskydd
9. Temperaturindikator
Produktmärkning med säkerhetssymboler
Läs hela bruksanvisningen och följ säkerhetsreglerna.
Använd alltid hörselskydd.
Använd alltid skyddsglasögon/visir.
9
SVENSKA
1
2
3
4
5
6
7
8
9

Temperaturreglering
Med ratten (7) kan temperaturen regleras steglöst
och på temperaturindikatorn kan inställd tempera-
tur ses. (Temperaturindikatorn fungerar endast på
strömbrytarens läge II).
Strömbrytaren
Strömbrytaren har ”fyra” lägen, två ”0” lägen och då
är varmluftpistolen avstängd.
Läge I är lågeffektsläge på 250 W och max 60 °C.
Läge II är högeffektsläge på 2000 W och 100-600 °C.
Ställbygel
Varmluftspistolen är utrustad med en
ställbygel, fäller man ut denna som
på bilden kan varmluftspistolen ställas
på högkant, varmluftspistolen kan
användas i detta läge så att man får
båda händerna fria.
Efter användning skall varmluftspi-
stolen stå upprätt och svalna innan
förvaring.
10
SVENSKA
7

Användning
• Se före anslutning till att strömbrytaren står på ”0”. När du är klar att börja
jobba ställer du in brytaren på I/II och ratten (7) på önskad temperatur. Inom
en minut har pistolen kommit upp i inställd arbetstemperatur.
• Varmluftpistolen kan ställas stående på alla jämna underlag och har en
inbyggd ställbygel som extra tippskydd. Då har du händerna lediga för andra
uppgifter. Undvik bara att komma för nära munstycket.
• Arbetar du över huvudhöjd måste du ha skyddsglasögon.
• Arbeta uppifrån och nedåt. Använd lämplig krats/färgskrapa/grovskrubbare.
Dra av färgen med mjuka, jämna drag och värm samtidigt färgen framför
skrapan genom att lätt föra pistolen fram och tillbaka. När färgen blivit
tillräckligt varm kan du avlägsna t.o.m. tjocka skikt i ett enda drag. Vid riktig
uppvärmning lossar färgen i skrapans hela bredd.
• Skrapkanten måste rengöras ofta för att bibehålla skärpan och inte bli täckt av
smuts. Skrapa av färgen direkt när den är varm, annars hårdnar den snabbt.
• På prolerade ytor måste färgen först värmas upp tills den mjuknar och sedan
avlägsnas med stålborste.
• Täcka över alla närliggande ytor, som inte skall uppvärmas, med ej brännbart
material.
• Rikta aldrig pistolen direkt mot ett fönster eller andra glasytor.
Anm: varmluftspistolen lämpar sig för borttagning av olje- och latexbaserade
färger. Den kan inte avlägsna äckar eller rester av grund- och impregnerings-
färger.
Obs: Ångor från blyhaltiga färger är hälsovådliga. Sörj alltid för god luftväxling när
du jobbar inomhus.
Borttagning av färg/lack
När du övat lite efter våra rekommendationer kommer du att märka att det går allt
lättare. Pröva först på små ytor innan du börjar med större.
• Slå på strömmen och låt pistolen få tid på sig att komma upp i arbetstempe-
ratur. Håll munstycket på ungefär 8 - 10 cm avstånd från den färg du ska ta
bort. Efter ett kort tag mjuknar färgen och det börjar bildas blåsor.
• Värm inte för mycket, annars börjar färgen att brinna och då blir det ännu
svårare att få bort den.
11
SVENSKA

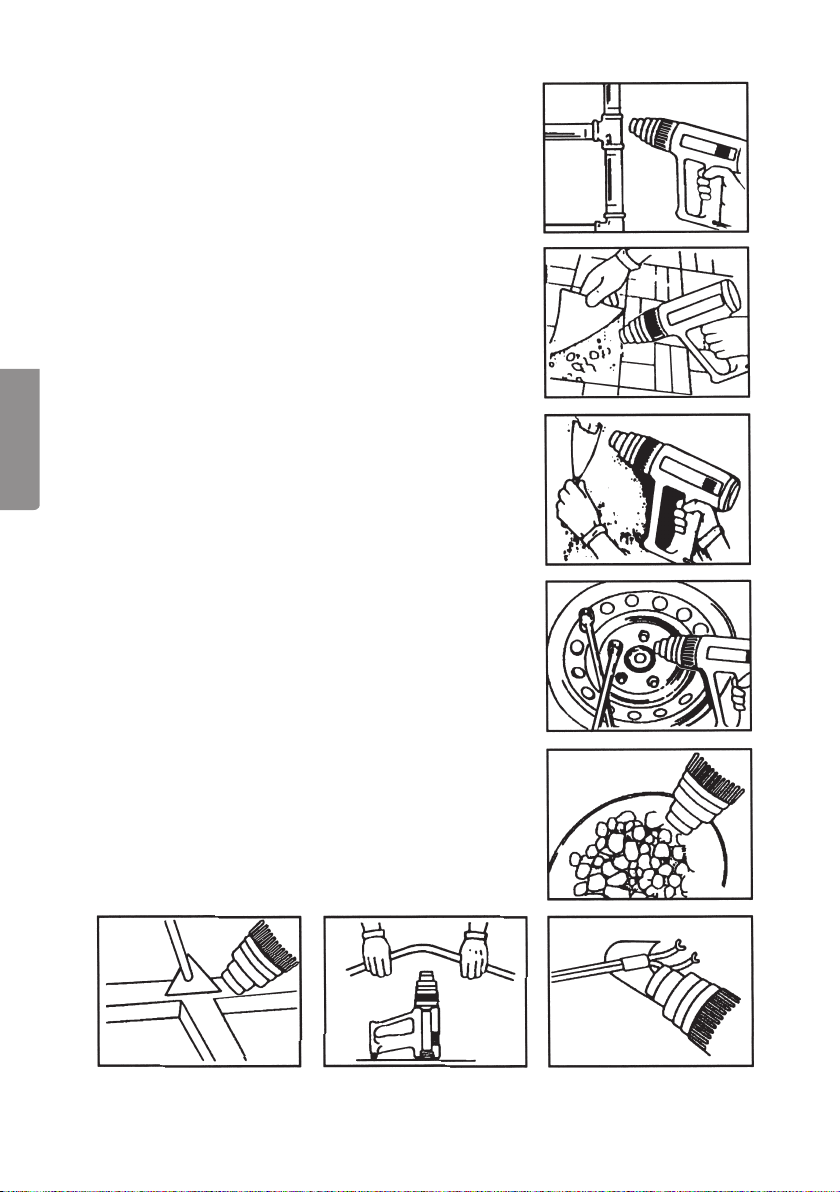

Andra användningsområden
1. Borttagning av färger och lacker med hetluft
och skrapa/grovskrubbare/stålborste.
2. Borttagning av dekaler och dekorationer.
3. Lossning av rostiga eller för hårt åtdragna
muttrar och plåtskruvar.
4. Upptining av igenfrusna rörledningar,
dörrlås, hänglås etc. Försök inte att tina
upp plastledningar!
5. Framhävande av träådring före betsning
eller lackering.
6. Snabbtorkning av färger och lacker.
Det är speciellt användbart när det krävs
färgöverensstämmelse genom att man lägger
på era färgskikt.
7. Uppmjukning av gammalt kitt före omkittning.
8. Torkning av trä före bearbetning.
9. Krympning av förpackningsfolie.
10. Vallning av skidor.
11. Krympning av krympslang.
12
SVENSKA

Vård
Håll alltid luftintag och luftutsläpp rena och fria från smuts.
Rengör pistolen med fuktad duk och vanligt hushållsrengöringsmedel. Använd inte
terpentin, färgborttagningsmedel, bensin eller liknande starka lösningsmedel.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala före-
skrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikation
Modell: Q1B-MZ-2000LCE
Spänning: 230 V AC, 50 Hz
Upptagen effekt: I: 250 W, II: 2000 W
Arbetstemperatur: I: 60 °C, II: 100 - 600 °C
Luftmängd: 500 l/min
13
SVENSKA

Varmluftpistol
Art.nr.: 18-3046 Modell: Q1B-MZ-2000LCE-UK
30-9323 Q1B-MZ-2000LCE
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
Sikkerhetsforskrifter
Advarsel! Brann kan oppstå dersom ikke varmepistolen brukes med forsiktighet
og omtanke.
• Vær forsiktig når varmepistolen brukes i nærheten av brennbart materiale.
• Rett ikke varmepistolen mot samme sted over lang tid.
• Bruk ikke varmepistolen i miljøer med eksplosive emner, væsker eller gasser.
• Husk at varmen kan føres til brennbart materiale, som er skjult.
• La varmluftpistolen stå oppreist for avkjøling før den settes bort.
• Forlat aldri varmepistolen uten tilsyn når den er slått på.
• Skadet strømledning skal alltid byttes av fagpersonell.
14
NORSK

1. Munnstykke
2. Luftinntak
3. Kolbe (Håndtak)
4. Bøyle
5. Strømbryter (0 - II - I)
6. Strømledning
7. Ratt (Varmestyring)
8. Varmebeskyttelse
9. Temperaturindikator
Produktmerking med sikkerhetssymboler på maskinen
Les hele bruksanvisningen og følg sikkerhetsreglene.
Bruk hørselsvern.
Bruk vernebriller/visir.
Beskrivelse
15
NORSK
1
2
3
4
5
6
7
8
9

Temperaturregulering
Med rattet (7) kan temperaturen reguleres trinn-
løst og på temperaturindikatoren kan du se innstilt
temperatur. (Temperaturindikatoren fungerer kun
når strømbryteren står på II).
Strømbryteren
Strømbryteren har re posisjoner, to
”0”-posisjoner. Da er varmluftpistolen avslått.
Posisjon I har en effekt på 250 W og 60˚ C.
Posisjon II har en effekt på 2000 W og 100-600˚ C.
Støttebøyle
Varmluftspistolen er utstyrt med en
støttebøyle. Feller man ut denne som
på bildet kan varmluftspistolen stilles
på høykant, varmluftspistolen kan
brukes i denne posisjon så man får
begge hendene fri.
Etter bruk skal varmluftspistolen
stå oppreist for avkjøling før den
settes bort.
16
NORSK
7

Bruk
• Påse før bruk at strømbryteren står på ”0”. Når du er klar for å begynne å
jobbe stiller du inn bryteren avhengig av ønsket temperatur. Innen ett minutt
har pistolen kommet opp i innstilt arbeidstemperatur.
• Varmluftpistolen kan plasseres stående på alle jevne underlag og har en
innebygd støttebøyle som ekstra veltebeskyttelse. Da har du hendene ledig
til andre oppgaver. Unngå å komme for nær munnstykket.
• Arbeider du over hodehøyde må du ha vernebriller.
• Arbeid ovenfra og nedover. Bruk passende fargeskrape/skrubb. Dra av fargen
med myke jevne drag og varm samtidig fargen foran skrapen ved å føre
pistolen lett fram og tilbake. Når fargen har blitt tilstrekkelig varm kan du t.o.m.
fjerne tykke ak i et drag.
Ved riktig oppvarming løsner fargen i hele skrapens bredde.
• Skrapekanten må rengjøres ofte for å beholde skarpheten og ikke bli tildekket
av smuss. Skrap fargen av med en gang. Hvis den avkjøles blir den fort hard.
• På ujevne ater må fargen først varmes opp til den blir myk, og deretter
fjernes med stålbørste.
• Dekk over alle nærliggende ater, som ikke skal varmes opp med materiale
som ikke er brennbart.
• Rett aldri pistolen rett mot vinduer eller andre glassater.
Anmerkning: Varmluftpistolen passer også til fjerning av olje og lateksbaserte
farger. Den kan ikke fjerne ekker eller rester av grunning og impregneringsfarger.
Obs: Damp fra blyholdig maling er helseskadelig. Sørg alltid for god luftsirku-
lasjon. Når du jobber innendørs.
Fjerning av maling/lakk
Når du har forsøkt noen ganger etter våre anbefalinger vil du merke at alt går
lettere. Prøv først på små ater før du begynner med større.
• Slå på strømmen og la pistolen få tid på seg til å komme opp i arbeidstempe-
ratur. Hold munnstykket på ca 8 – 10 cm avstand fra den fargen du skal fjerne.
Etter kort tid mykner fargen og det dannes bobler.
• Varm ikke for mye, da begynner fargen å brenne og det vil bli enda vanskeli-
gere å fjerne den.
17
NORSK

Andre bruksområder
1. Fjerning av maling og lakk med varmluft
og skrape/skrubb/stålbørste.
2. Fjerning av klistremerker og
dekorasjoner.
3. Løsning av rustne eller for hardt tiltrekte
mutterer og plastskruer.
4. Opptining av fryste rørledninger, dørlås,
hengelås etc. Prøv ikke å tine opp
plastledninger!
5. Framheving av treådring før beising
eller lakkering.
6. Hurtigtørking av maling og lakk. Det
fungerer spesielt bra når det kreves
fargeoverensstemmelse ved at man
legger på ere lag maling.
7. Oppmyking av gammelt kitt før omkitting.
8. Tørking av tre før bearbeiding.
9. Krymping av innpakningsfolie.
10. Smøring av ski.
11. Krymping av krympeslange.
18
NORSK

Vedlikehold
Hold alltid luftinntak og luftutslipp fri for smuss.
Rengjør pistolen med en fuktig klut og vanlig rengjøringsmiddel for hushold. Bruk
ikke terpentin, fargefjerningsmiddel, bensin eller liknende sterke løsningsmiddel.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til
lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt
med lokale myndigheter.
Spesifikasjon
Modell: Q1B-MZ-2000LCE
Spenning. 230 V AC, 50 Hz
Opptatt effekt: I: 250 W, II:2000 W
Arbeidstemperatur I: 60˚ C, II: 100-600˚ C
Luftmengde: 500 l/min
19
NORSK

Kuumailmapuhallin
Tuotenro.: 18-3046 Malli: Q1B-MZ-2000LCE-UK
30-9323 Q1B-MZ-2000LCE
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuusohjeita
Varoitus! Kuumailmapuhaltimen varomaton käyttö saattaa aiheuttaa tulipalon.
• Noudata varovaisuutta, kun käsittelet kuumailmapuhallinta helposti syttyvien
materiaalien läheisyydessä.
• Älä kohdista kuumailmapuhallinta samaan paikkaan liian pitkää aikaa kerrallaan.
• Älä käytä kuumailmapuhallinta ympäristöissä, joissa on räjähtäviä aineita,
nesteitä tai kaasuja.
• Ota huomioon, että kuumuus saattaa siirtyä helposti syttyviin materiaaleihin,
jotka ovat näkymättömissä.
• Anna kuumailmapuhaltimen viilentyä pystyasennossa, ennen kuin asetat
sen säilytykseen.
• Älä jätä kuumailmapuhallinta ilman valvontaa sen ollessa päällä.
• Vain ammattilainen saa vaihtaa vioittuneet johdot.
20
SUOMI
