Comfort Glow QF4561R Assembly instructions

ANSI/UL 1278. MOVABLE AND WALL-OR CEILING HUNG ELECTRIC ROOM HEATERS
DO NOT DISCARD THIS MANUAL - LEAVE FOR HOME OWNER
CUSTOMER: PLEASE RETAIN THIS MANUAL FOR FUTURE USE
Installation Instructions and Homeowner's Manual
WARNING! IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED EXACTLY, A FIRE
MAY RESULT CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
World Marketing of America, Inc
12256 William Penn Hwy,
PO Box 192
Mill Creek, PA 17060
FOR YOUR SAFETY
DO NOT STORE
OR USE GASOLINE OR
OTHER FLAMMABLE VAPORS
OR LIQUIDS
IN THE VICINITY OF THIS OR
ANY OTHER APPLIANCE
Made in China
COMFORT GLOW PHONE NUMBER: [phone]
http://www.worldmkting.com
QF4561R
Quartz Fireplace
CALIFORNIA RESIDENTS ONLY-WARNING:
This product contains chemicals including di(2-ethylhexyl)phthalate (DEHP), which is known to the State of
California to cause cancer and reproductive harm. For more information, go to: www.P65Warnings.ca.gov

~ 2 ~
TABLE OF CONTENTS
PLEASE READ THE INSTALLATION & OPERATIONS INSTRUCTIONS BEFORE USING
THIS APPLIANCE
IMPORTANT: Read all instructions and warnings carefully before starting installation.
Failure to follow these instructions may result in a possible electric shock, fire hazard
and will void the warranty.
Table of contents, Specifications 2
Important Safety Instructions 3
Zone Heat Saves, Instructions for Power 4
Product Diagram and Controls 5
Operation, Maintenance & Troubleshooting 6-10
Warranty Guidelines 11-12
SPECIFICATIONS:
Model: QF4561R
120V/ 60Hz 1500W
2 heat settings
3 Quartz heating elements
Adjustable brightness
Adjustable thermostat
Over heat protection
12 hours function
WARNING: It is normal for the power cord to feel warm to the touch; however, a loose fit between the outlet and the
plug may cause overheating of the plug. If this occurs, try inserting the plug into a different outlet. Contact a qualified
electrician to inspect the original outlet for damage.
SAFETY FEATURES
Overheat Safety Feature
This appliance comes equipped with an overheat protection safety
device. Should the appliance begin to overheat for any reason, it will
automatically turn all heater functions of the appliance off. The
appliance will have to be reset prior to continuing use. To reset the
overheat protection safety device, turn all controls off and unplug
the appliance. Wait 10 minutes, plug the appliance back in and turn
on.

~ 3 ~
INTENDED USE: This product is intended only for indoor household or office use.
It is NOT intended for industrial or commercial use. DO NOT USE OUTDOORS
PLEASE READ AND SAVE THESE IMPORTANT SAFEFTY INSTRUCTIONS When using electrical appliances, basic
precautions should always be followed to reduce the risk of fire, electrical shock, and injury to persons, including
the following:
1. Read all instructions before using this heater.
2. This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles
when moving this heater. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes and
curtains at least 3 feet (0.9m) from the heater.
3. Extreme caution is necessary when any heater is used by or near children, pets or invalids and whenever the
heater is left operating unattended.
4. If possible always unplug this appliance when not in use.
5. Do not operate any heater with a damaged cord or plug or after the heater malfunctions, has been dropped or
damaged in any manner.
6. Any repairs to this appliance should be carried out by a qualified service person.
7. Under no circumstances should this appliance be modified. Parts having to be removed for servicing must be
replaced prior to operating this appliance again.
8. Do not use outdoors.
9. Use your heater only in dry environments. This heater is not intended for use in bathrooms, laundry areas and
similar indoor locations. Never locate the heater where it may fall into a bathtub or other water container. Do not
use your heater outdoors. Do not use near sinks, swimming pools or other damp areas such as flooded basements,
garages, etc or anyplace where the heater could come in contact with water.
10. Do not use this heater in elevated locations, such as on shelves, raised platforms, etc.
11. Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Arrange
cord away from traffic area and where it will not be tripped over.
12. To disconnect heater, first turn controls to off, then remove plug from outlet. Always unplug the heater when
not in use.
13. Connect to properly grounded outlets only.
14. This appliance, when installed, must be electrically grounded in accordance with local codes, with the current
CSA C22.0 Canadian Electrical codes or for USA installations, follow local codes and the National Electric code
ANSI/NFPA No. 70.
15. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an
electrical shock or fire, or damage the heater.
16. To prevent a possible fire, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, like a
bed, where openings may become blocked.
17. This appliance has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint or
flammable liquids are used or stored. This appliance should not be used as a drying rack for clothing, nor should
Christmas stockings or decorations be hung or near it.
18. Use this heater only as described in this manual. Any other use not recommended by the manufacturer may
cause fire, electric shock, or injury to persons.
19. Always plug heaters directly into a wall outlet/receptacle. Never use with an extension cord or relocatable
power strip.
20. Do not use this heater with missing, damaged, or broken legs.
21.“SAVE THESE INSTRUCTIONS”
IMPORTANT INSTRUCTIONS

~ 4 ~
ZONE HEATING SAVES!
The concept of Zone Heating is simple. Use High Efficiency heaters to heat the rooms you use most, during the
times you use these areas and turn back the thermostat to your central heating system. To achieve the
maximum benefit it is important to understand your heater and where best to locate it.
Please follow these suggestions:
1. Close doors to areas you do not wish to heat.
2. Locate an outlet along an interior wall if possible. Position the heater so that the warm air can blow
unobstructed across the room towards the exterior walls.
3. Check your windows and doors for the infiltration of cold air and insulate as needed to avoid heat loss.
Rapid heat loss will minimize the effectiveness of your heater as it would any conventional type heater.
4. Keep the area around the heater free of obstructions to insure maximum airflow. Keep electrical
cords, drapery, furniture, and other combustibles 3 feet (0.9 M) away from the front of the heater
and away from the sides.
5. Avoid locating your heater in high traffic areas or in direct sunlight.
6. Avoid locating your heater near your central heating thermostat.
INSTRUCTIONS FOR POWER
WARNING: Before servicing this heater be sure to unplug heater from wall outlet. Do
not only turn off heater from the main “ON/OFF” switch, be sure to unplug this heater.
Note: The power cord has a polarized plug (with one blade wider than the other) that will only fit in a
polarized outlet one way. If it does not insert easily try reversing the plug. If it still does not fit contact your
electrician to replace your outlet. DO NOT defeat the safety purpose of the polarized plug.
ELECTRICAL CONNECTION
A 15 AMP, 120 Volt, 60Hz circuit with a
properly grounded outlet is required.
Preferably, the heater will be on a dedicated
circuit. Other appliances on the same circuit
may cause the circuit breaker to trip or the
fuse to blow when the heater is in operation.
The unit comes standard with a 6' cord.
WARNING: Electrical
outlet wiring must comply with
local building codes and all
other applicable regulations to
reduce the risk of fire, electrical
shock and injury.
WARNING: Do not use this
appliance if any part of it has
been under water. Immediately
call a qualified service technician
to inspect the appliance and
replace any part of the electrical
system if necessary.

~ 5 ~
PRODUCT DIAGRAM
Main
Power
Switch
Control Panel
Air Outlet

~ 6 ~
CONTROL PANEL
1. Digital display: Indicates set room temperature or timer value according to the timer or High and low
heating mode display. The power is in standby mode and the display is “OFF”.
2. High indicator light:
3. Power button: Powers the display on and off.
4. Flame button: Adjusts the brightness of the flame.
5. Signal-receiving window: For receiving remote control signal.
6. Down button: For setting temperature or time downward.
7. Up button: For setting temperature or time upward.
8. Low indicator light:
9. Timer button: For setting timer up or down.
10. Heater button: Set up the heater mode and/or turn off the heat.
1 2 3 4
10 9 8 7 6
5

~ 7 ~

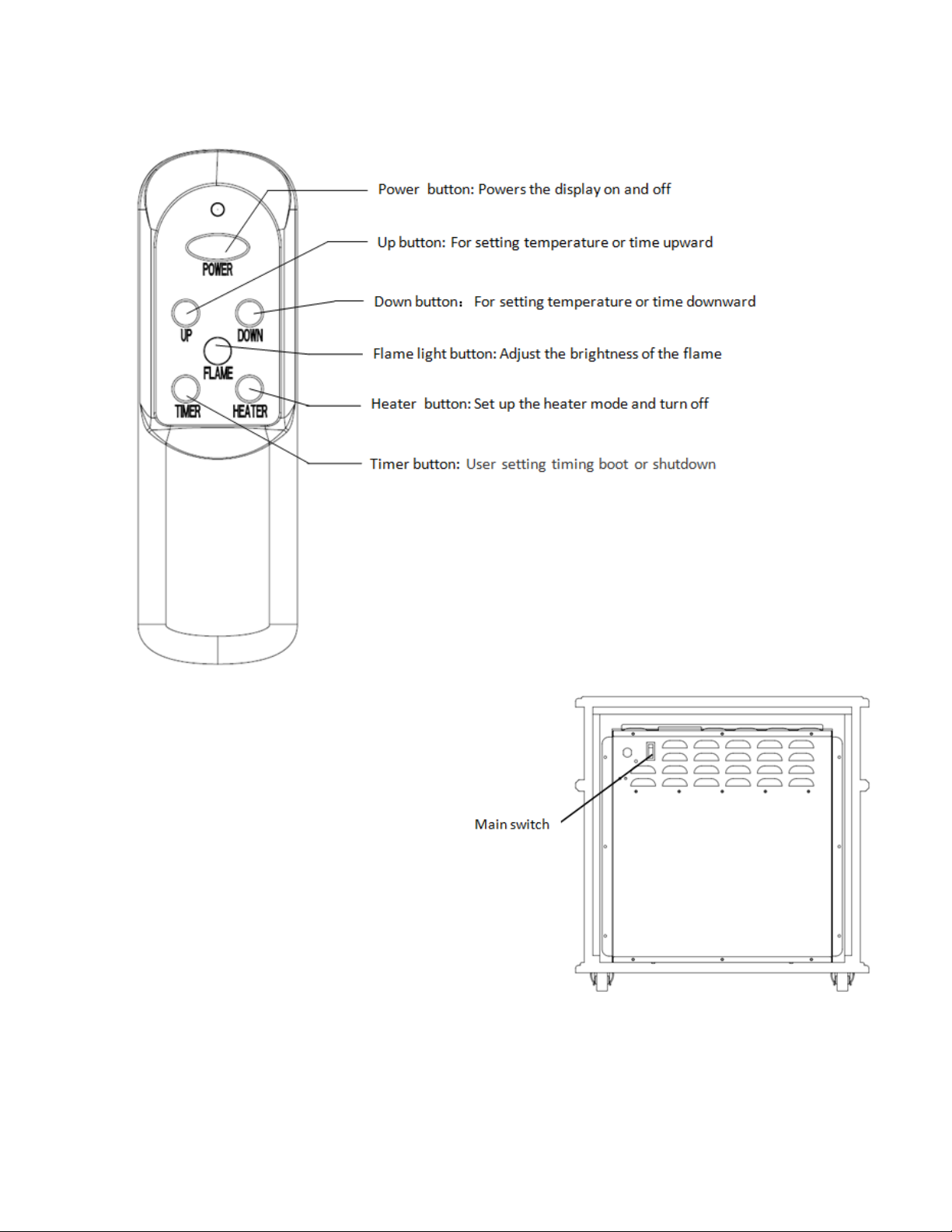

REMOTE CONTROL
PREPARATION
Place the heater on a firm, level surface and
plug into a 120V 60Hz power outlet.
Turn on the power switch in the rear of the unit.
Only operate heater in upright position with
caster wheels attached.
Insert 2 AAA batteries into the remote control
before using (Batteries Not Included)

~ 8 ~
1. Start and select working mode
Turn the heater on by pressing the ON/OFF button on the control
panel or by pressing the Power button on the supplied remote
control.
When powering unit off, the heating element will stop working
first, the fan will continue working for 3min to allow heat to
dissipate from heater.
Select a heat setting.
Press the HEATER button to toggle between the three heat settings.
Press once for High Heat 1500W
Press again for low heat 1000W
Press again to turn off heat
2. Setting room temperature
Adjust the thermostat by pressing the arrows on the control panel
or button on remote control.
Set temperature indication varies from 59℉to 95℉. Once you
have chosen the desired temperature, the heater will remain on
until the room temperature reaches the temperature on the digital
display. The heater will cycle on and off to maintain the desired
room temperature.
3. Setting flame
Adjust the flame brightness by pressing the flame image on the
control panel or button on remote control.

~ 9 ~
4. Setting timer-power- off
Caution! ONLY with power-on can you set timer-power-off function.
When starting the unit, press the timer button on the control
panel.
Adjust the time by pressing the arrows on the control panel or up
down buttons on remote control.
Digital display will change from set temperature to time value for
the timer. Press the UP or DOWN button more than once, the value
will vary from 0 to 12hr (1 hr interval) in circulation.
5. Setting timer-power-on
Caution! ONLY with power-off can you set timer-power-on function.
WIth power turned off, press the timer button on the control panel.
Adjust the time by pressing the arrows on the control panel or
remote control.
Digital display indicates time value for the timer. Press the timer
button more than once, the value will vary from 0 to 12hr (1 hr
interval) in circulation.
6. Setting electro lock
Electro lock can avoid incorrect operation from children. Locking can be set in both power-on and power-
off modes.
Press Temp Up and Temp Down arrows on control panel together
for 3 seconds. When you hear a singel beep the control panel and
remote will be locked.
To Unlock, press and hold Temp Up and Temp Down arrows on
control panel together for 3 seconds. When upib hear a single beep
control panel and remote control are unlocked.

~ 10 ~
MAINTENANCE
1. Glass Information
* Under no circumstances should this product be operated with missing or broken glass.
* Do not strike or slam the glass.
* Do not use abrasive cleaners to clean the glass.
2. Cleaning
*To clean the unit, first turn off controls on unit and unplug unit from power source.
*To clean the glass door: remove dust with clean dry cloth or to remove finger prints and other marks clean glass with
clean damp cloth. Do not use abrasive cleaners or spray liquids on glass door surfaces.
*Metal and metal painted parts should be cleaned with clean damp cloth only. Do not use abrasive cleaners or spray
liquids on this surface.
3. If you do not use the heater for a long time, please take out the remote batteries (to prevent corrosion) as shown
below. Store the remote in a safe place.
TROUBLE SHOOTING
If the heater will not operate, please check the following before seeking repair of service:
1. Check if the power cord is plugged into an electrical outlet, if not, plug in.
2. Check if electricity to the outlet is working.
3. Check the power switch is open
STORAGE
Store the heater in a cool, dry location when not in use. To prevent dust and dirt build-up, use the original
packaging to repack the unit.

~ 11 ~
ELECTRIC HEATER WARRANTY
LIMITED WARRANTY:
A limited warranty is extended to the original purchaser of this heater and warrants against malfunction due
to manufacturing defects for a period of (1) one year from the date of retail purchase. Please read and follow
all details noted below.
CLAIMS HANDLED AS FOLLOWS:
-DO NOT RETURN TO PLACE OF PURCHASE
-Contact our Customer Service Department at 1-800-776-9425. You must have the model number,
serial number and date of purchase.
-They will provide you with further instuctions, which may include replacement parts, repair or
replacement at our option.
CALL 1-800-776-9425 FOR SERVICE (9AM-5PM MON.-FRI.) or EMAIL US AT
[e-mail]
DUTIES OF THE OWNER:
This heating appliance must be operated in accordance with the written instructions furnished with this
heater. This warranty shall not excuse the owner from properly maintaining this heater in accordance with the
written instructions furnished with this heater. A bill of sale, cancelled check or payment record must be kept
to verify purchase date and establish warranty period. Original carton should be kept in case of warranty
return of unit.
WHAT IS NOT COVERED:
1. Damage caused by misuse or use contrary to the owner’s manual and safety guidelines.
2. Damage caused by a lack of normal maintenance.
3. Repair by an unauthorized person.
4. Damage caused by connection to an improper voltage.
5. Damaged caused by use outdoors.

~ 12 ~
LIMITATIONS:
This warranty does not imply or assume any responsibility for consequential damages that may result from the
use, misuse, or the lack of routine maintenance of this heating appliance. A cleaning fee and the cost of parts
may be charged for appliance failures resulting from lack of maintenance. This warranty does not cover claims,
which do not involve defective workmanship or materials. FAILURE TO PERFORM GENERAL MAINTENANCE
(INCLUDING CLEANING) WILL VOID THIS WARRANTY.
THIS LIMITED WARRANTY IS GIVEN TO THE PURCHASER IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR
IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY OF FITNESS FOR A
PARTICULAR PURPOSE. THE REMEDY PROVIDED IN THIS WARRANTY IS EXCLUSIVE AND IS GRANTED IN LIEU OF
ALL OTHER REMEDIES. IN NO EVENT WILL WORLD MARKETING OF AMERICA BE LIABLE FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES.
Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not
apply to you. Some states do not allow the exclusion or limitation of incidental or consequential damages so
the above limitation or exclusion may not apply to you.
For your record, staple your sales receipt to this manual and record the following
DATE OF PURCHASE:
PLACE OF PURCHASE:
SERIAL NUMBER:
MODEL NUMBER:
Printed in China
© 2019 Comfort Home Products, Inc. All rights reserved.

~ 13 ~
Instrucciones de instalación y el Manual de Propietario
¡ADVERTENCIA! SI LA INFORMACION EN ESTE MANUAL no ES SEGUIDA EXACTAMENTE, UN RESULTADO
del FUEGO mayo que CAUSA DAÑO de PROPIEDAD, HERIDA O PERDIDA PERSONALES DE la VIDA.
World Marketing of America, Inc
12256 William Penn Hwy
PO Box 192
Mill Creek, PA 17060
COMFORT GLOW PHONE NUMBER: [phone]
http://www.worldmkting.com
Hencho in China
PARA SU
SEGURIDAD
No ALMACENE ni UTILICE
GASOLINA ni OTROS
VAPORES de FLAMABLE
ni los LIQUIDOS EN LA
VECINDAD DE ESTE
niCUALQUIER OTRO
APARATO
QF4561R
Quartz Fireplace
ANSI/UL 1278. MOVABLE AND WALL-OR CEILING HUNG ELECTRIC ROOM HEATERS
No DESECHE ESTE MANUAL - HOJA PARA el PROPIETARIO
CLIENTE: RETENGA POR FAVOR ESTE MANUAL PARA FUTURO USO
ADVERTENCIA SOLO PARA RESIDENTES DE CALIFORNIA:
Este producto contiene elementos químicos que incluyen di(2-etilhexil) ftalato (DEHP), el cual es conocido
en el estado de California por provocar cáncer y daños en el sistema reproductivo. Para más información,
vaya a: www.P65Warnings.ca.gov

~ 14 ~
INDICE DE MATERIAS
LEA POR FAVOR LA INSTALACION & INSTRUCCIONES de OPERACIONES ANTES DE
UTILIZAR ESTE APARATO
IMPORTANTE: Lea todas las instrucciones y las advertencias con cuidado antes de comenzar instalación. El
fracaso para seguir estas instrucciones pueden tener como resultado una descarga eléctrica posible, peligro
de fuego y vaciar la garantía.
Tabla de contenido, 2 Especificaciones 14
Instrucciones importantes de seguridad 15
Zona calor salva, las instrucciones para poder 16
Controles, funcionamiento del calentador 17
Servicio de mantenimiento 18-22
Directrices de garantía 23-24
Las ESPECIFICACIONES: FUNCIONES DE SEGURIDAD
SPECIFICATIONS:
Model: QF4561R
120V / 60Hz 1500W
2 configuraciones de calor
3 elementos calefactores de cuarzo
Brillo ajustable
Termostato regulable
Protección contra el sobrecalentamiento
12 horas de funcionamiento
Función de seguridad contra el sobrecalentamiento
Este aparato viene equipado con un dispositivo de
protección contra el sobrecalentamiento. Si el
aparato comienza a sobrecalentarse por algún
motivo, apagará de forma automática todas las
funciones de calefacción del aparato. El aparato
deberá reiniciarse antes de continuar con su uso.
Para reiniciar el dispositivo de seguridad de
protección contra sobrecalentamiento, apague
todos los controles y desenchufe el aparato. Espere
10 minutos, vuelva a conectar el aparato y
enciéndalo.
ADVERTENCIA: es normal que el cable de alimentación se caliente al tacto; sin embargo, un ajuste suelto entre
la salida y el enchufe puede causar un sobrecalentamiento del enchufe. Si esto ocurre, trate de insertar el
enchufe en un tomacorriente diferente. Póngase en contacto con un electricista calificado para que inspeccione
el tomacorriente original para detectar daños.

~ 15 ~
USO previsto: Este producto está diseñado sólo para uso en interiores hogar u oficina.
No se pretende para uso industrial o comercial. NO USE AL AIRE LIBRE
Por favor lea y guarde estas importante SAFEFTY instrucciones cuando utilice aparatos eléctricos, las
precauciones básicas siempre deben seguirse para reducir el riesgo de incendio, descargas eléctricas y lesiones
personales, incluyendo las siguientes:
1. Lea todas las instrucciones antes de usar este calentador.
2. Este calentador está caliente cuando está en uso. Para evitar quemaduras, no permita que la piel desnuda toque
superficies calientes. Si proporciona, utilice las manijas al mover el calentador. Mantenga los materiales
combustibles, tales como muebles, almohadas, ropa de cama, papeles, ropa y cortinas por lo menos 3 pies (0.9 m)
del calentador.
3. Gran precaución es necesaria cuando el calentador se utiliza en o cerca de niños, mascotas o personas inválidas y
siempre que se deje el calentador funcionando desatendido.
4. Si es posible, siempre desconecte el aparato cuando no esté en uso.
5. No opere ningún calentador con un cordón o enchufe dañado o después de un mal funcionamiento del
calentador, ha caído o dañado de alguna manera.
6. Las reparaciones de este aparato deben ser realizadas por una persona calificada
7. Bajo ninguna circunstancia se debe modificar este aparato. Piezas de tener que retirarse de servicio deben ser
reemplazadas antes de operar este aparato otra vez.
8. No use al aire libre.
9. Utilice su calentador sólo en ambientes secos. Este calefactor no está diseñado para su uso en baños, lavaderos
y lugares interiores similares. Nunca coloque el calentador donde puede caer en una bañera o cualquier otro
recipiente de agua. No utilice el calentador al aire libre. No utilice cerca de fregaderos, piscinas u otras áreas
húmedas tales como sótanos inundados, garajes, etc. o cualquier lugar donde puedan entrar en contacto con el
agua en el calentador.
10. No use este calefactor en lugares elevados, tales como estantes, plataformas elevadas, etc.
11. No pase el cable debajo de la alfombra. No cubra el cable con alfombras, tapetes o cubiertas similares. Coloque
el cable lejos de zonas de tráfico y donde nadie pueda tropezarse.
12. Para desconectar el calentador, primero apague los controles, luego retire el enchufe del tomacorriente.
Siempre desenchufe el calefactor cuando no esté en uso.
13. Conecte solamente en un tomacorrientes debidamente conectado a tierra.
14. Este aparato, cuando se instala, debe ser eléctricamente puesta a tierra conforme a los códigos locales, con el
actual CSA C22.0 códigos eléctricos canadiense o para instalaciones en Estados Unidos, siga los códigos locales o
para instalaciones en Estados Unidos, siga los códigos locales y el Código Eléctrico Nacional ANSI/NFPA No. 70.
15. No inserte ni permita que objetos extraños introducir ninguna ventilación o escape abrir ya que esto podría
causar una descarga eléctrica o un incendio o dañar el calentador.
16. Para evitar un posible incendio, no bloquee las entradas de aire o escape de cualquier manera. No use sobre
superficies blandas, como una cama, donde las aberturas pueden bloquearse.
17. Este aparato tiene piezas calientes y arcos o chispas. No lo use en áreas donde gasolina, pintura o líquidos
inflamables son utilizados o almacenados. Este aparato no debe utilizarse como un tendedero para la ropa, ni
deberían ser colgadas las medias de Navidad o las decoraciones o cerca de él.
18. Use este calefactor solamente como se describe en este manual. Cualquier otro uso no recomendado por el
fabricante puede causar incendio, choque eléctrico o lesiones a las personas.
19. Siempre conecte calentadores directamente a un tomacorriente o receptáculo de pared. Nunca use con un
cable de extensión o regleta reubicables.
20. No use este calefactor con faltantes, las piernas están dañadas o rotas.
21. "GUARDE ESTAS INSTRUCCIONES"
INSTRUCCIONES IMPORTANTES

~ 16 ~
Calefacción de Zona
El concepto de la Calefacción de Zona es sencillo. Utilice calentadoras Altas de Eficiencia para calentar los
cuartos que usted utiliza más, durante los tiempos usted utiliza estas áreas y se vuelve el termostato a su
sistema de la calefacción central. Para lograr el beneficio máximo que es importante comprender su
calentadora y donde vence situarlo.
Siga por favor estas sugerencias:
1. Las puertas cercanas a áreas usted no desea calentar.
2. Sitúe una tres salida de punta por una pared interior si es posible. Posicione la calentadora para que el
aire tibio pueda soplar libre a través del cuarto hacia las paredes exteriores.
3. Verifique sus ventanas y las puertas para la infiltración de aire frío y aísle como necesitó para evitar
pérdida de calor. La pérdida rápida del calor minimizará la eficacia de su calentadora Infrarroja como
hace calentadora convencional de tipo.
4. Mantenga el área alrededor de la calentadora libre de obstrucciones para asegurar corriente de aire
máxima. Mantenga cuerdas eléctricas, las colgaduras, los muebles, y otros combustibles 3 pies (0,9 M)
lejos de la frente de la calentadora y lejos de los lados.
5. Evite situar su calentadora en áreas altas de tráfico o en la luz directa del sol.
6. Evite situar su calentadora cerca de su termostato de calefacción central.
INSTRUCCIONES PARA PODER
ADVERTENCIA: Antes de dar servicio al calefactor Asegúrese de desenchufar el calentador del tomacorriente
de pared. HacerNo sólo apaga calentador desde el "interruptor ON/OFF", asegúrese de desenchufar el
calentador.
Nota: El cable tiene un enchufe polarizado (con una pata más ancha que la otra) que sólo encajará en un
tomacorriente polarizado de una manera. Si no inserta fácilmente intentarlo invirtiendo la clavija. Si aún no
encaja contacto con un electricista para que reemplace el tomacorriente. No anule el propósito de seguridad
del enchufe polarizado.
CONEXIÓN ELÉCTRICA
15 Amperios, 120 voltios, 60Hz circuito con un
tomacorriente es necesaria. Preferentemente, el
calefactor estará en un circuito dedicado. Otros
aparatos en el mismo circuito pueden causar el
disyuntor de viaje o el fusible cuando el calentador
está en funcionamiento. La unidad viene estándar
con un 6'.
ADVERTENCIA: eléctrico
enchufe el cableado debe
cumplir con códigos de
construcción locales y todo
otras regulaciones aplicables
para reducir el riesgo de
incendio, electrocución y
lesiones.
ADVERTENCIA: No utilice esta
chimenea si cualquier parte de
ella ha estado bajo el agua.
Llame de inmediato a un técnico
de servicio calificado para
inspeccionar la chimenea y
reemplace cualquier pieza del
sistema eléctrico si es necesario.

~ 17 ~
DIAGRAMA DEL PRODUCTO
Interruptor
de energía
principal
Panel de control
Salida de aire

~ 18 ~
PANEL DE CONTROL
1. Pantalla digital: Indica el valor de la temperatura fijada para la habitación o del temporizador, o muestra el
modo de calefacción alta y baja. El interruptor está está en modo de espera y la pantalla está en "OFF".
2. Luz indicadora de alta:
3. Botón de encendido Enciende y apaga la pantalla.
4. Botón de llama: Ajusta el brillo de la llama.
5. Ventana de recepción de señal: Para recibir la señal del control remoto.
6. Botón abajo: Para ajustar hacia abajo la temperatura o el tiempo.
7. Botón arriba: Para ajustar hacia arriba la temperatura o el tiempo.
8. Luz indicadora baja:
9. Botón de temporizador: Para ajustar el temporizador hacia arriba o hacia abajo.
10. Botón de calefacción: Configurar el modo de la calefacción y/o apagar el calor.
1 2 3 4
10 9 8 7 6
5

~ 19 ~

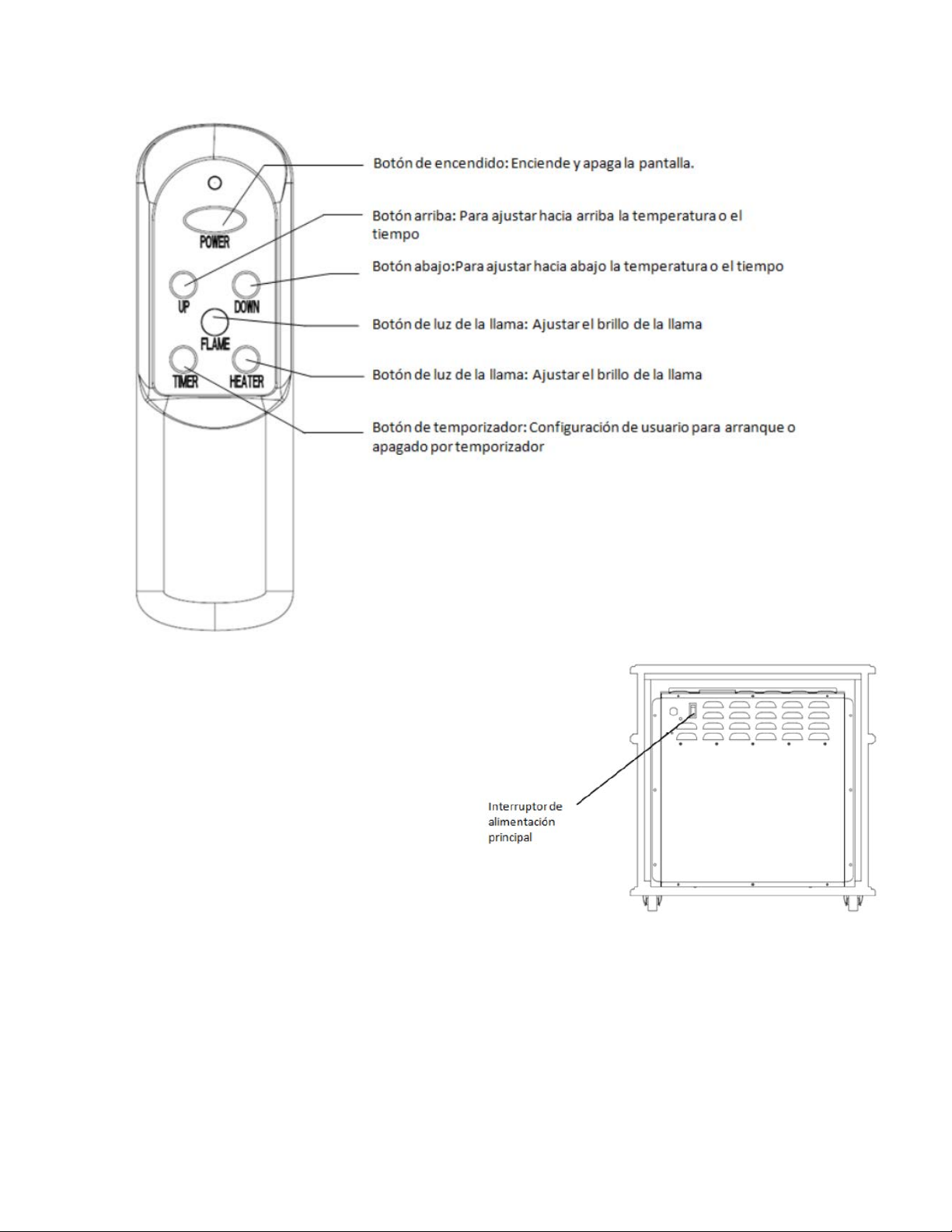

CONTROL REMOTO
Preparación
Coloque el calentador sobre una superficie firme
y nivelada y enchufe a una toma de 120V y 60 Hz.
Encienda el interruptor de encendido en la parte
trasera de la unidad. Utilice el calentador únicamente
en posición vertical con las ruedas puestas.
Inserte 2 pilas AAA en el control remoto antes de
usarlo (pilas no incluidas)

~ 20 ~
1. Inicie y seleccione modo de funcionamiento
Encienda el calentador oprimiendo el botón ON/OFF del panel de
control o pulsando el botón de encendido en el control remoto
suministrado.
Cuando apague la unidad, el elemento calentador dejará de
funcionar primero, el ventilador continuará trabajando por 3 min
para permitir disipar el calor del calentador.
Seleccione un grado de calor.
Presione el botón HEATER para alternar entre los tres grados.
Presione una vez para alto grado, 1500W
Presione nuevamente para bajo grado, 1000W
Presione una vez más para apagar el calentador
2. Fijar la temperatura de la habitación
Ajuste el termostato pulsando las flechas del panel de control o el
botón en el control remoto.
El indicador de temperatura configurada varía de 59℉a 95℉. Una
vez que haya seleccionado la temperatura deseada, el calentador
permanecerá encendido hasta que la temperatura ambiente
alcance la temperatura de la pantalla digital. El calentador se
encenderá y se apagará para mantener la temperatura ambiente
deseada.
3. Ajuste de la llama
Ajuste el brillo de la llama pulsando la imagen de la llama en el
panel de control o el botón en el control remoto.
