MIVOC Hype 10 Aktiv Subwoofer Seite 2 - 17 MIVOC Hype 10 Active Subwofer Page 18 - 33 MIVOC Hype 10 Subwoofer actif Page 34 - 49 MIVOC Hype 10 Actieve subwofer Pagina 50 - 65 Best.-Nr. / Item-No. / N° de commande / Bestnr.: 32 58 92

CONRAD IM INTERNET http://www.conrad.com BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS
NOTICE D´EMPLOI GEBRUIKSAANWIJZING
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach- druck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. ©Copyright 2011 by Conrad Electronic SE. Legal notice These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved. © Copyright 2011 by Conrad Electronic SE. Information légales Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l’équipement. © Copyright 2011 by Conrad Electronic SE. Colofon Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Allerechten,vertalinginbegrepen,voorbehouden.Reproductiesvanwelkeaarddanook,bijvoorbeeldfotokopie,microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2011 by Conrad Electronic SE. 01_0411_v1

2
Inhaltsverzeichnis 
Seite
Einführung ............................................................................................................................................................... 3
Bestimmungsgemäße Verwendung ...................................................................................................................... 4
Symbol-Erklärungen ............................................................................................................................................... 4
Sicherheitshinweise ................................................................................................................................................ 5
Featurebeschreibung ............................................................................................................................................. 6
Anschlüsse und Bedienelemente .......................................................................................................................... 7
Aufstellung .............................................................................................................................................................. 8
Signalanschluss .................................................................................................................................................... 10

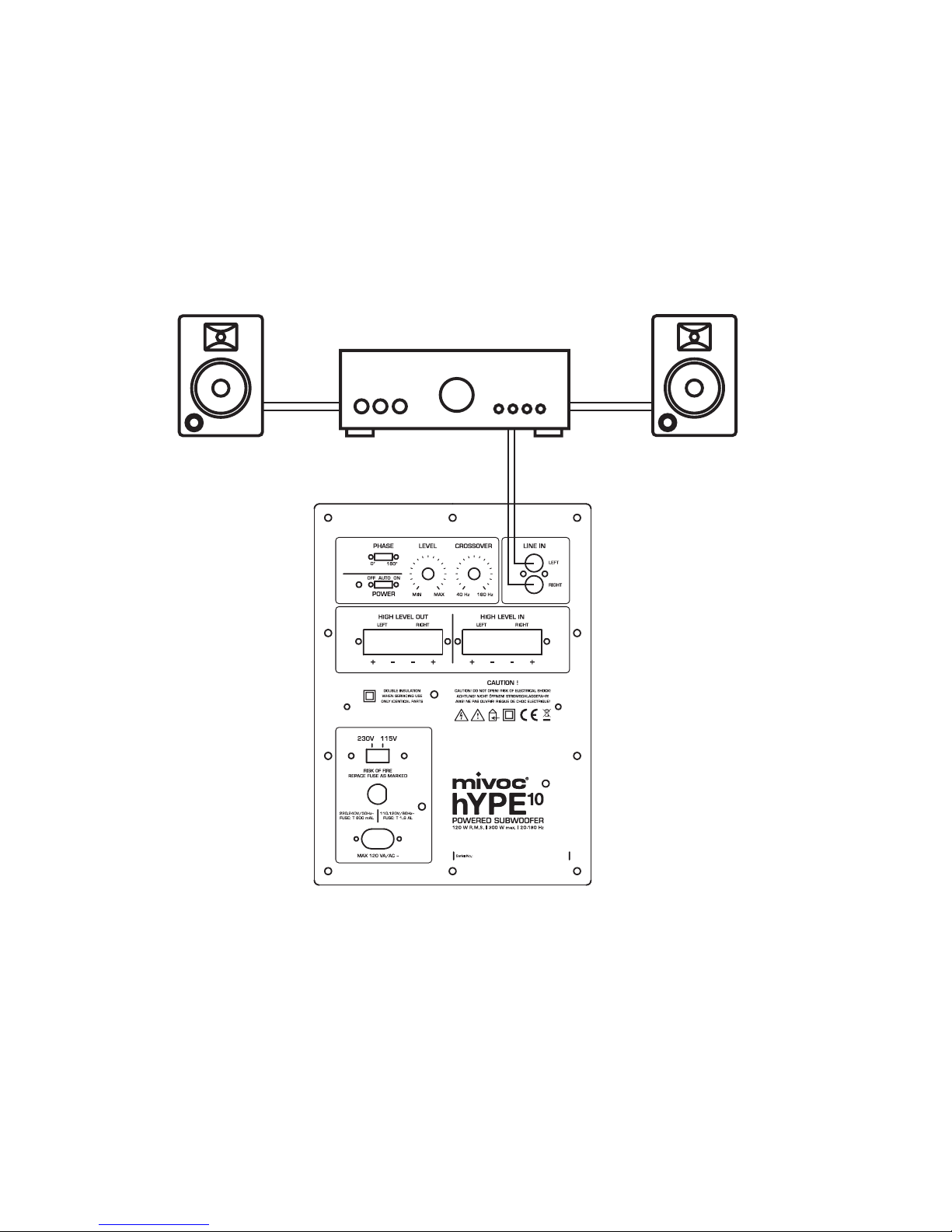

a) Anschluss über die Cincheingänge ......................................................................................................... 11

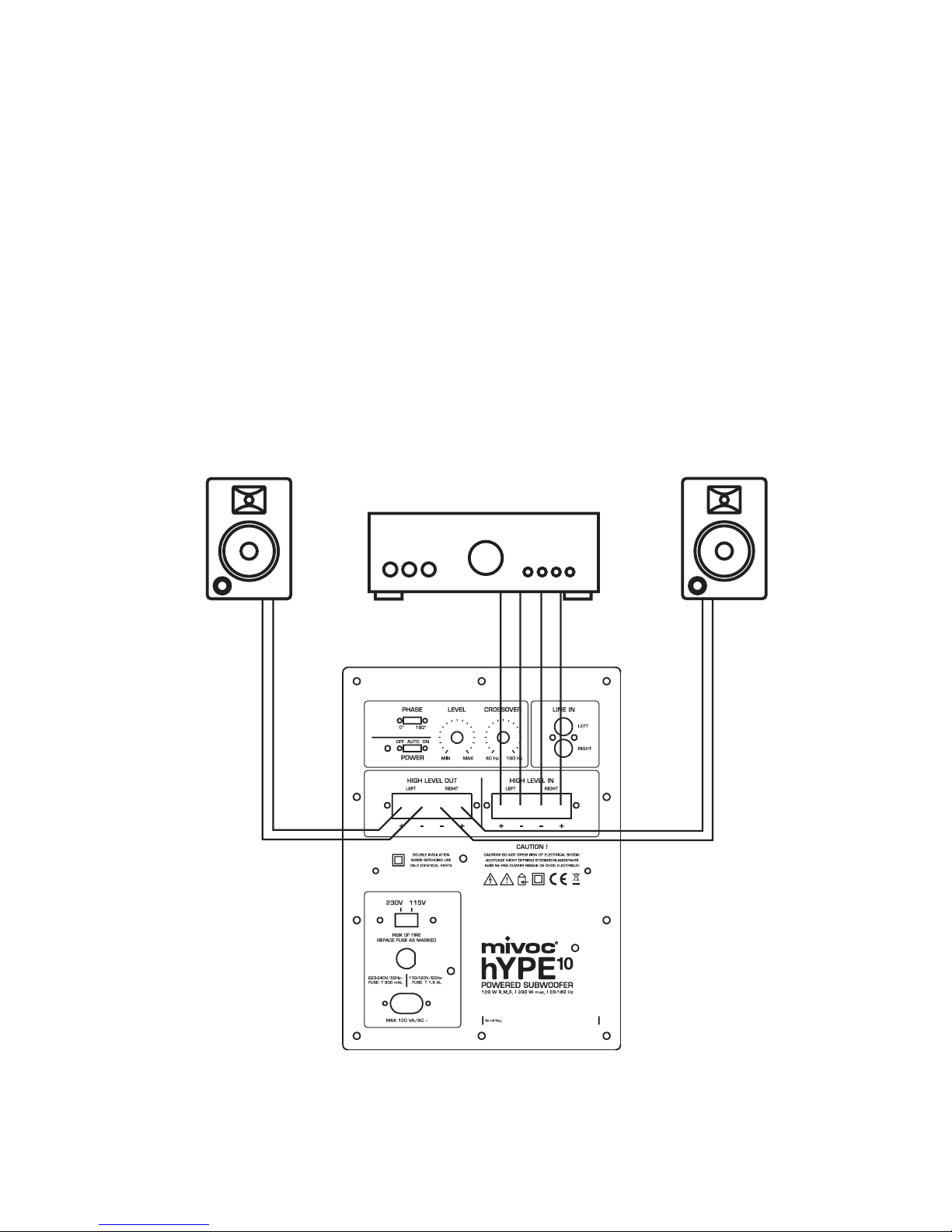

b) Anschluss über die Lautsprechereingänge ............................................................................................ 12
c) Netzanschluss ........................................................................................................................................... 13
Bedienung ............................................................................................................................................................. 13
Handhabung ......................................................................................................................................................... 14
Wartung ............................................................................................................................................................... 14
a) Sicherungswechsel .................................................................................................................................. 15
b) Reinigung .................................................................................................................................................. 15
Entsorgung ............................................................................................................................................................ 16
Behebung von Störungen .................................................................................................................................... 16
Technische Daten ................................................................................................................................................. 17

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan-
leitung beachten.
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. [phone]
Fax [phone]
Mo. – Fr. 8.00 bis 18.00 Uhr
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der
Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

4
Bestimmungsgemäße Verwendung
Der Aktivsubwoofer MIVOC Hype 10 dient dazu Audiosignale von Audio-Anlagen zu verstärken und über den
eingebauten Lautsprecher in hörbare Schallwellen umzuwandeln.
Der Eingang darf nur an niederpegelige Audioausgänge oder Lautsprecherausgänge von Audiogeräten ange-
schlossen werden.
Die Stromversorgung darf nur an 230 V/50 Hz bzw. 115 V/60 Hz Wechselspannung angeschlossen werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.
Eine andere Verwendung, als zuvor beschrieben, führt zur Beschädigung des Produktes und ist überdies mit
Gefahren, z.B. Kurzschluss, Brand etc. verbunden.
Das gesamte Produkt darf nicht geändert oder umgebaut werden, außerdem ist es nicht erlaubt das Gehäuse zu
öffnen.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
Symbol-Erklärungen
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen
bzw. -elementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die
Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein.
Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann
anschließen oder es müssen anschlussfertige Leitungen verwendet werden.
Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb
nie.
Das Symbol mit der Hand ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung
gegeben werden.

5
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie.
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht
nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden
Punkte aufmerksam durch:
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verän-
dern des Produktes nicht gestattet.
• Alle Personen, die dieses Gerät bedienen, installieren, aufstellen, in Betrieb nehmen oder warten
müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Als Spannungsquelle für das Gerät darf nur eine ordnungsgemäße Netzsteckdose
(230 V/50 Hz bzw. 115 V/60 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Stellen Sie sicher, dass beim Aufstellen des Produktes die Netzleitung nicht gequetscht oder durch
scharfe Kanten beschädigt wird.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die
zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen
Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach
nicht mehr, sondern bringen Sie es in eine Fachwerkstatt.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare
Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische
Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensge-
fährlichen elektrischen Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose
stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der
Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht mehr betrieben
werden, bringen Sie es in eine Fachwerkstatt.
• Fassen Sie den Netzstecker niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlages!
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes. Decken Sie das
Gerät nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen Mindestabstand von
15cm zu anderen Gegenständen ein.

6
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen,
sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßigtem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedie-
nungsanleitung.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an
das Gerät angeschlossen werden.
• In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur
Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den
zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung der
geltenden Gesetze und Vorschriften.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben,
die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem Fachmann in Verbindung.
Featurebeschreibung
• 25cm-Tieftöner für saubere und trockene Tiefbasswiedergabe
• hohe Ausgangsleistung
• Bassreflex-System
• Cinch- und Lautsprechereingänge
• Aktivweiche mit regelbarer Trennfrequenz
• Phasenumkehrschalter
• Einschaltautomatik

7
Anschlüsse und Bedienelemente
(1) Schalter PHASE
(2) Regler LEVEL
(3) Regler CROSSOVER
(4) Anschluss LINE IN
(5) Schalter POWER
(6) Anschluss HIGH LEVEL OUT
(7) Anschluss HIGH LEVEL IN
(8) Netzspannungswahlschalter
(9) Sicherungshalter
(10) Netzanschluss

8
Aufstellung
Stellen Sie Ihren Subwoofer nicht direkt in der Nähe von Bildschirmen, wie z.B. Fernsehgeräten
oder Computermonitoren auf. Es besteht die Gefahr, dass das Magnetfeld des Lautsprechers
das Bild verzerrt.
Achten Sie bei der Auswahl des Aufstellortes darauf, dass direktes Sonnenlicht, Vibrationen,
Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken
Transformatoren oder Motoren in der Nähe des Gerätes befinden.
Achten Sie beim Aufstellen mit anderem Equipment auf ausreichende Belüftung. Halten Sie
ausreichend Abstand zu Wärmequellen. Stellen Sie den Subwoofer nicht in die direkte Nähe
von Wärmequellen wie z.B. einen Verstärker. Richten Sie keine starken Strahler und Lichtquel-
len auf das Gerät. Dies kann zur Überhitzung führen (Brandgefahr!).
Die Wärmeabfuhr des Gerätes darf nicht behindert werden. Decken Sie das Gehäuse nicht ab.
Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge
o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Gerätes und kann zur Überhitzung
führen (Brandgefahr!).
Betreiben Sie den Subwoofer nur auf einem stabilen Untergrund, der nicht wärmeempfindlich
ist.
Bohren oder Schrauben Sie zur Befestigung des Gerätes keine zusätzlichen Schrauben in das
Gehäuse, dadurch können gefährliche Spannungen berührbar werden.
Beachten Sie, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschä-
digt werden. Verlegen Sie Kabel immer so, dass niemand über sie stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr!
Die Kabel müssen ausreichend lang sein. Vermeiden Sie es, sie mechanisch durch Zug zu
belasten. Dadurch können die Kabel bzw. das Gerät beschädigt werden. Es besteht die Gefahr
eines gefährlichen elektrischen Schlags.
Achten Sie auf eine sichere und stabile Aufstellung, da vom hohen Gewicht des Gerätes eine
nicht unerhebliche Unfallgefahr ausgehen kann. Sichern Sie das Gerät falls erforderlich mit
zusätzlichen Befestigungsmitteln.
Angesichts der Vielfalt der verwendeten Lacke und Polituren bei Möbeln ist nicht auszuschließen, dass
die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rückstände auf den Möbeln
hinterlassen könnten. Das Gerät sollte deshalb nicht ohne geeigneten Schutz auf wertvolle Möbel-
oberflächen gestellt werden.

9
Um einen möglichst guten Klang zu erzielen versuchen Sie bitte die folgenden Aufstellhinweise im Rahmen Ihrer
Möglichkeiten im Hörraum zu verwirklichen:
• Stellen Sie den Subwoofer so auf, dass er sich zwischen den Satellitenlautsprechern befindet (möglichst auf
einer Linie).
• In rechteckigen Räumen sollten die Lautsprecher möglichst entlang einer kurzen Wand aufgestellt werden.
• Der Subwoofer sollte möglichst frei aufgestellt werden (etwa 50 cm von jeder Wand entfernt).
Experimentieren Sie mit Ihren Aufstellungsmöglichkeiten ruhig ein wenig, um den für Ihren Hörraum besten
Aufstellungsort zu ermitteln.

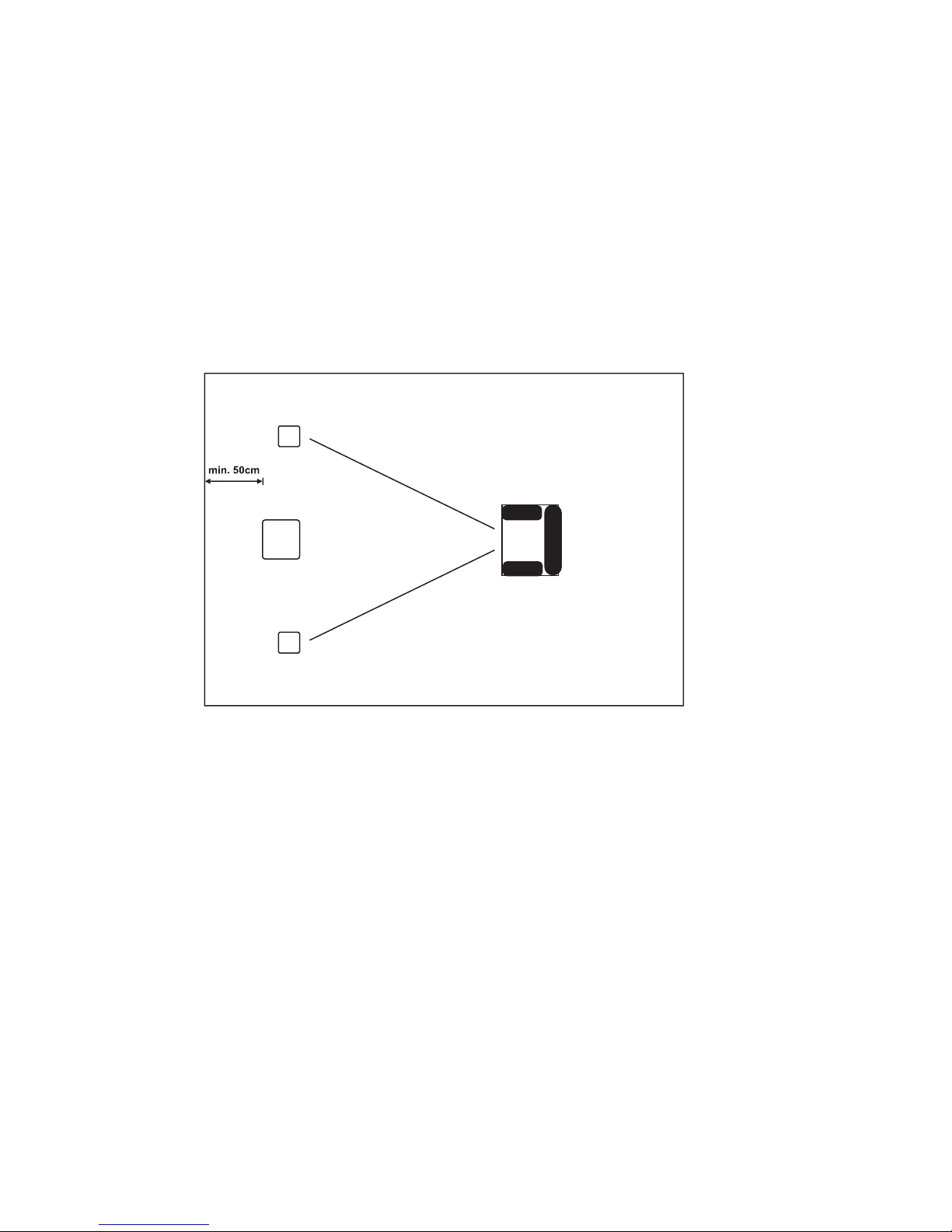

Aufstellungsbeispiel:

10
Signalanschluss
Benutzen Sie zum Anschluss des Cinch-Eingangs nur hierfür geeignete abgeschirmte Cinch-
Anschlussleitungen bzw. Lautsprecherleitungen. Bei Verwendung anderer Kabel können
Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes
führen können, dürfen an die Cincheingänge nur Geräte mit Cinchausgängen angeschlossen
werden. An die Lautsprechereingänge dürfen nur Lautsprecherausgänge von Audiogeräten
angeschlossen werden.
Der Anschluss des Subwoofers kann über die Cinch- oder Lautsprechereingänge erfolgen.
Benutzen Sie jedoch niemals beide Anschlussarten gleichzeitig.
Die Anschlusskabel dürfen nicht gequetscht oder durch scharfe Kanten beschädigt werden.
Schalten Sie vor dem Anschluss des Subwoofers den Subwoofer selbst und alle anderen
Geräte, die mit ihm verbunden werden sollen aus und trennen Sie die Geräte vom Stromversor-
gungsnetz.
Gehen Sie bei Änderungen der Beschaltung ebenso vor.

11
a) Anschluss über die Cincheingänge
• Verbinden Sie den Anschluss LINE IN (4) mit dem Subwooferausgang bzw. einem lautstärkegeregelten
Vorverstärkerausgang ihres Verstärkers.
• Verbinden Sie den Anschluss RIGHT mit dem rechten Ausgang und den Anschluss LEFT mit dem linken
Ausgang.
• Die Satellitenlautsprecher werden bei dieser Art des Anschlusses direkt an den Verstärker angeschlossen.

12
b) Anschluss über die Lautsprechereingänge
• Verbinden Sie den Anschluss HIGH LEVEL IN (7) mit den Lautsprecherausgängen ihres Verstärkers.
Die Klemme RIGHT+ wird mit dem positiven, rechten Ausgang verbunden.
Die Klemme RIGHT- wird mit dem negativen, rechten Ausgang verbunden.
Die Klemme LEFT+ wird mit dem positiven, linken Ausgang verbunden.
Die Klemme LEFT- wird mit dem negativen, linken Ausgang verbunden.
• Verbinden Sie den Anschluss HIGH LEVEL OUT (6) mit Ihren Satellitenlautsprechern.
Die Klemme RIGHT+ wird mit dem positiven Anschluss des rechten Satellitenlautsprechers verbunden.
Die Klemme RIGHT- wird mit dem negativen Anschluss des rechten Satellitenlautsprechers verbunden.
Die Klemme LEFT+ wird mit dem positiven Anschluss des linken Satellitenlautsprechers verbunden.
Die Klemme LEFT- wird mit dem negativen Anschluss des linken Satellitenlautsprechers verbunden.

13
c) Netzanschluss
Stellen Sie sicher, dass vor dem Anschluss des Subwoofers an das Stromversorgungsnetz der
Schalter POWER (5) ausgeschaltet ist (Stellung OFF) und der Netzspannungswahlschalter (8)
in der richtigen Stellung steht (230V bzw. 115V).
• Stecken Sie den Anschlussstecker der Netzleitung in den Netzanschluss (10).
• Stecken Sie den Netzstecker in eine Netzsteckdose.
• Mit dem Schalter POWER (5) wird das Gerät ein- bzw. ausgeschaltet oder die Einschaltautomatik aktiviert.
Stellung OFF: Gerät ist ausgeschaltet.
Stellung AUTO: Gerät schaltet sich automatisch ein, wenn ein Signal am Eingang anliegt. Der Aktivsubwoofer
schaltet sich nach einiger Zeit ohne Signal am Eingang automatisch wieder ab.
Stellung ON: Gerät ist dauernd eingeschaltet.
Bedienung
Nachdem Sie alle Anschlüsse ausgeführt und nochmals überprüft haben ist Ihr Subwoofer einsatzbereit.
• Drehen Sie den Regler LEVEL (2) ganz zurück in Stellung MIN.
• Stellen Sie den Regler CROSSOVER (3) in Mittelstellung.
• Stellen Sie den Schalter PHASE (1) in Stellung 0°.
• Stellen Sie mit dem Schalter POWER (5) die gewünschte Betriebsart ein.
• Schalten Sie den angeschlossenen Verstärker ein und starten Sie die Wiedergabe.
• Stellen Sie am Verstärker eine mittlere Lautstärke ein.
• Passen Sie die Subwooferlautstärke mit dem Regler LEVEL (2) an die übrigen Lautsprecher an. Der Subwoofer
sollte akustisch nicht herauszuhören sein. Es sollten keine Dröhngeräusche auftreten.
• Passen Sie die Trennfrequenz mit dem Regler CROSSOVER (3) an die Wiedergabeeigenschaften Ihrer übrigen
Lautsprecher an.
• Der Subwoofer sollte die vorhandenen Lautsprecher im Tiefbassbereich ergänzen. Stellen Sie die Trenn-
frequenz so tief wie möglich ein, jedoch ohne Überhöhungen oder „Löcher“ im Frequenzband zu erzeugen. Evtl.
muss nach dieser Einstellung der Regler LEVEL (2) nachjustiert werden.
• Stellen Sie den Schalter PHASE (1) in die Stellung, in der die Wiedergabe am saubersten ist. Es sollten keine
Dröhngeräusche hörbar sein. Der Bass sollte nicht „aufgequollen“ oder „brummig“ klingen.
• Schalten Sie den angeschlossenen Verstärker wieder aus.
• Schalten Sie den Subwoofer wieder aus. Wenn mit dem Schalter POWER (5) die Stellung AUTO eingestellt
wurde geschieht dies automatisch nach einer Verzögerungszeit.

14
Handhabung
• Schalten Sie das Gerät niemals gleich dann ein oder verbinden Sie es mit einer Netzsteckdose, wenn das Gerät
von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann
unter Umständen das Gerät zerstören.
Lassen Sie das Gerät uneingesteckt und ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das
Kondenswasser verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Um eine ausreichende Belüftung zu gewährleisten, darf der Subwoofer auf keinen Fall abgedeckt werden.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä.
behindert werden. Halten Sie während des Betriebs einen Bereich von mindestens 15cm rund um das Gerät frei.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das
Gehör geschädigt werden.
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Subwoofers z.B. auf Beschädigung der Netzleitung und
des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen

15
Bevor Sie den Subwoofer reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile
freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs-
quellen getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
a) Sicherungswechsel
Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und
Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Nach erfolgter Netztrennung (Netzstecker ziehen!) drehen Sie mit einem geeigneten Schraubendreher vorsich-
tig den Sicherungshalter (9) mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Drehen Sie nun den Sicherungshalter (9) mit der neuen Sicherung wieder vorsichtig in seine Halterung am Gerät.
• Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen.
b) Reinigung
Äußerlich sollte der Subwoofer nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Gehäuse-
oberfläche beschädigt werden könnte.

16
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Behebung von Störungen
Mit diesem Subwoofer haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und
betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier
beschreiben, wie Sie mögliche Störungen beheben können.
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, die Betriebsanzeige leuchtet nicht, bzw. sie leuchtet rot:
• Ist das Gerät eingeschaltet?
• Ist der Netzstecker in der Netzsteckdose eingesteckt?
• Ist die Sicherung des Subwoofers defekt?
• Überprüfen Sie die Netzsteckdose. Wird sie ordnungsgemäß mit Strom versorgt?
• Ist ein Eingangssignal vorhanden (bei Schalter POWER (5) in Stellung AUTO)?
• Hat evtl. die Schutzschaltung angesprochen? Schalten Sie den Subwoofer in diesem Fall aus und wieder ein.
Die Betriebsanzeige leuchtet grün, es ist jedoch kein Ton zu hören:
• Steht der Regler LEVEL (2) auf Minimum (Linksanschlag)?
• Ist der Verstärker richtig an den Eingang angeschlossen?
• Ist der Verstärker eingeschaltet und der Lautstärkeregler dort nicht auf Minimum gestellt?
• Ist am Verstärker evtl. eine Mute-Schaltung aktiviert?
• Hat evtl. die Schutzschaltung angesprochen? Schalten Sie in diesem Fall den Subwoofer aus und wieder ein.
Es tritt ein Brummen auf:
• Sind die Signalkabel vom Verstärker in Ordnung?
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten
Fachmann durchzuführen.


17
Technische Daten
Betriebsspannung.............................................................. 230 V/50 Hz bzw. 115 V/60 Hz
Sicherung ........................................................................... T800 mA L/250 V (5 x 20 mm) bei 230 V
T1,6 A L/250 V (5 x 20 mm) bei 115 V
Leistungsaufnahme ........................................................... 120 W
Ausgangsleistung .............................................................. 120/300 W (RMS/max.)
Frequenzbereich ................................................................ 20 - 180 Hz
Trennfrequenz ................................................................... 40 - 180 Hz
Schalldruck ......................................................................... 91 dB
Lautsprecher ...................................................................... 250 mm
Abmessungen (B x H x T) ................................................. 320 x 440 x 360 mm
Masse ................................................................................. 17,5 kg

18
Table of Contents 
Page
Introduction ........................................................................................................................................................... 19
Intended Use ......................................................................................................................................................... 20
Explanation of Symbols ........................................................................................................................................ 20
Safety Information ................................................................................................................................................ 21
Features ............................................................................................................................................................... 22
Connections and Control Elements ..................................................................................................................... 23
Set-Up ............................................................................................................................................................... 24
Signal Connection ................................................................................................................................................ 26
a) Connection via the Cinch Inputs .............................................................................................................. 27
b) Connection via the Speaker Inputs ......................................................................................................... 28
c) Mains Connection ..................................................................................................................................... 29
Operation .............................................................................................................................................................. 29
Handling ............................................................................................................................................................... 30
Maintenance ......................................................................................................................................................... 30
a) Fuse Replacement ................................................................................................................................... 31
b) Cleaning .................................................................................................................................................... 31
Disposal ............................................................................................................................................................... 32
Troubleshooting .................................................................................................................................................... 32
Technical Data ...................................................................................................................................................... 33

19
Introduction
Dear customer,
Thank you for purchasing this product!
With this device, you have purchased a state-of-the-art product.
This product meets the requirements of all applicable European and national guidelines. Its conformity has
been certified and the corresponding declarations and documents can be obtained from the manufacturer.
To maintain this status and to ensure risk-free operation, you, as the user, must comply with these operating
instructions.
Before starting operation, please read through these operating instructions completely, taking particular note of all
operating and safety information.
All company and product names mentioned in this document are registered trademarks. All rights reserved.
For a fast response to your technical enquiries, please use the e-mail address listed below.
Fon. +49 9604 / 40 88 80
Fax [phone]
e-mail: [email protected]
Mon to Thurs 8.00am to 4.30pm
Fri 8.00am to 2.00pm

20
Intended Use
The MIVOC Hype 10 active subwoofer is used to amplify audio signals from audio systems and to convert them into
audible sound waves via the integrated speakers.
The input must only be connected to low-level audio outputs or speaker outputs of audio devices.
The power supply must only be connected to 230 V/50 Hz or 115 V/60 Hz alternating voltage.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided.
Any other use than that described above will lead to damage to the product and involves other risks, such as short
circuit, fire, etc.
No part of the product must be modified or converted in any way and the casing must not be opened.
The safety information must be observed at all times.
Observe all safety and assembly notes in these operating instructions!
Explanation of Symbols
This symbol on the device indicates that the user must read these operating instructions before
using the product and observe them during operation. The exclamation mark indicates
important notes in these operating instructions that must be strictly observed.
The lightning symbol in a triangle warns against unprotected live components or elements
inside the housing or “live” connection points. Touching these components or connection
points may pose a danger to life.
Lines must only be connected to such connection points by specialists, or lines ready for
connection must be used.
The device contains no parts that require servicing. Therefore, never open the device.
The hand symbol is used where special advice and notes on operation are provided.
