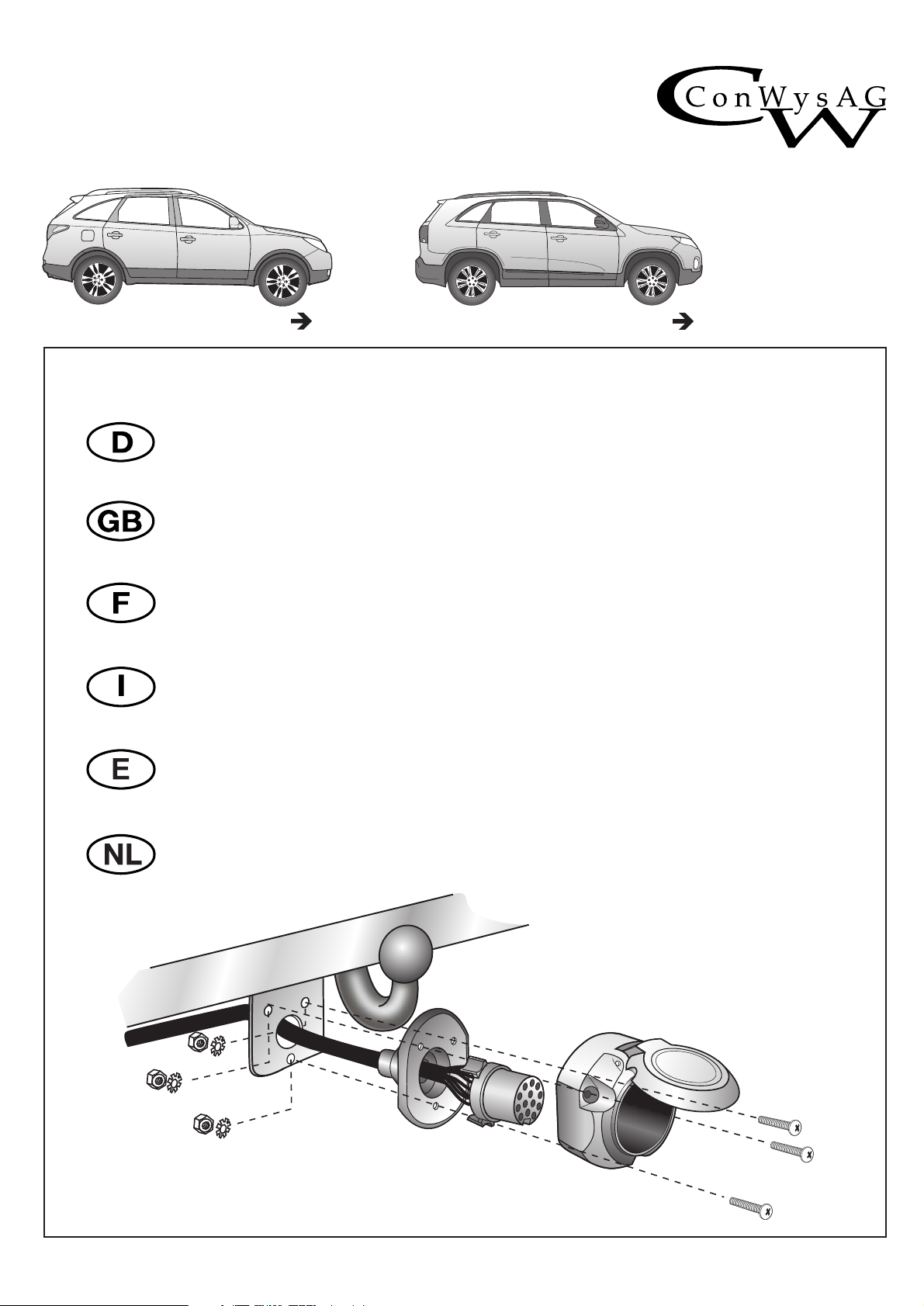

ConWys AG 21500547C User manual

ix55 05/09
No. 21500547C
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzione di montaggio
Instrucciones de montaje
Elektro-Einbausatz für Anhängerkupplung / 13-polig / 12 Volt / ISO 11446
Faisceau électrique pour crochet d’attelage / 13 broches / 12 Volt / ISO 11446
Electric wiring kit for towbars / 13-pin / 12 Volt / ISO 11446
Cablaggio elettrico per ganci di traino / 13 poli / 12 Volt / ISO 11446
Kits eléctricos para enganches de remolques / 13 pins / 12 Volt / ISO 11446
Montagehandleiding
Elektro-inbouwset voor aanhangerkoppeling / 13-polig / 12 Volt / ISO 11446
Sorento III 01/10 09/12
HYUNDAI / KIA
87501120 / 22.10.2012 / © ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected] 1/14

Installation of the towing electrics kit must be undertaken by a specialist
workshop or an appropriately qualified person. Before starting work,
you must read the installation in-structions through completely. After
installing the towing electrics kit, the installation instructions should
be kept with the vehicle service documentation.
All claims under the guarantee will lapse in case of improper use or modification
of the towing electrics kit or any of its component parts. When driving without
a trailer or load carrier, any adapter installed must be removed from the
electrical socket. We reserve the right to alter the design, content or colour.
We accept no liability for any errors in these instructions. All details and
illustrations are non-binding.
Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt oder
einer entsprechend qualifizierten Person durchgeführt werden. Vor
Beginn aller Montagearbeiten unbedingt die Einbauanleitung komplett
durchlesen. Nach Einbau des Elektrosatzes ist die Einbauanleitung
den Serviceunterlagen des Fahrzeuges beizulegen!
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes bzw.
der darin befindlichen Bauteile erlischt jeder Anspruch auf Gewährleistung.
Beim Fahren ohne Anhänger oder Ladungsträger müssen ggf. verwendete
Adapter immer aus der Steckdose entfernt werden. Änderungen bezüglich
Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und
Abbildungen unverbindlich.
Bei Anhängern ohne Nebelschlussleuchte sollte diese nachgerüstet werden.
Für technische bzw. elektronische Änderungen, welche nach erstmaliger
Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt werden
und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren
Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Das Anhängermodul ist nicht diagnosefähig! Sollten herstellerseitige
Diagnoseprozesse bzw. softwaregestützte Prüfmechanismen Fehlerprotokolle
generieren, welche direkt oder indirekt mit Anhängerbetrieb in Zusammenhang
stehen, ist das Anhängermodul vom Leitungssatz für die Anhängersteckdose
zu trennen und ein nochmaliger Diagnosevorgang zu starten!
In case of missing a rear fog lamp on the trailer, it should be retrofitted.
We accept no responsibility and give no guarantee for technical and electrical
modifications made after the initial operation of the towing electrics kit by the
vehicle manufacturer and which may lead, for example to malfunction of the
trailer socket or its peripheries.
The trailer module is not diagnostics-capable. If the manufacturer’s diagnostics
processes or software-supported test mechanisms generate error reports
directly or indirectly linked with trailer operation, the trailer module must be
disconnected from the leads to the trailer socket and a new diagnostic process
initiated.
L’installazione del kit elettrico deve essere effettuata da un’officina o
da personale specializzato. Prima di iniziare tutti i lavori di montaggio,
leggere da cima a fondo le istruzioni. Dopo aver installato il kit elettrico
si prega di allegare le istruzioni di montaggio ai documenti di
manutenzione del veicolo!
In caso di uso improprio o di modifiche del kit elettrico e delle componenti del
medesimo, ogni diritto di garanzia decade. Durante la guida senza rimorchio
o portacarichi, togliere sempre gli adattatori dalla presa di corrente. Con riserva
di modifiche relative a costruzione, equipaggiamento, colore e salvo errori.
Tutte le indicazioni e illustrazioni non sono vincolanti.
In caso di rimorchi non corredati di luce retronebbia, questa dovrebbe essere
istallata.
Per le modiche tecniche ed elettroniche eseguite dopo la prima messa in
funzione del kit elettrico da parte del costruttore del veicolo, e che portano,
per esempio, a un malfun-zionamento della presa del rimorchio o della sua
periferia, non ci assumiamo alcuna responsabilità!
Il modulo del rimorchio non è idoneo alla diagnosi! Nel caso in cui processi
diagnostici o apparecchiature di prova controllate da software dovessero
generare dei protocolli d’errore in rapporto diretto o indiretto con l’uso del
rimorchio, si deve staccare il modulo del rimorchio dal conduttore per la presa
del rimorchio, e avviare nuovamente la diagnosi!
El montaje del equipo eléctrico deberá llevarse a cabo en un taller
especializado o por parte de una persona correspondientemente
calificada. Antes de comenzar cualquier trabajo de montaje es
imprescindible haberse leído las instrucciones de montaje por completo.
¡Después de haber realizado el montaje del equipo eléctrico deben
adjuntarse las instrucciones de montaje a los documentos de servicio
del vehículo!
En caso de una utilización inadecuada o de una modificación del equipo
eléctrico o de los componentes incluidos respectivamente se extinguirá
cualquier derecho de garantía. En caso de conducir sin remolque o sin
portacargas deberán sacarse siempre del enchufe los adaptadores que hayan
podido ser utilizados. Queda reservado el derecho de modificaciones con
respecto a la construcción, el equipamiento, el color y de errores. Todas las
informaciones y reproducciones se entienden sin compromiso.
Al tratarse de remolques sin luz antiniebla trasera, esta debería ser reequipada.
¡No asumiremos ninguna clase de garantía por modificaciones técnicas o
electrónicas respectivamente que se lleven a cabo después de la primera
puesta en funcionamiento del equipo eléctrico por parte del fabricante del
vehículo y que puedan provocar por ejemplo un mal funcionamiento del enchufe
del remolque o de los correspondientes componentes periféricos!
¡El módulo para el remolque no puede someterse a un diagnóstico! En caso
de que los procesos de diagnóstico por parte del fabricante o que los
mecanismos de comprobación asistidos por software generen informes de
errores que estén directa o indirectamente relacionados con el servicio con
remolque, deberá separarse el módulo para el remolque de los cables de
conexión para el enchufe del remolque e iniciarse un nuevo proceso de
diagnóstico!
De inbouw van deze elektroset moet door een vakwerkplaats of door
een overeenkomstig gekwalificeerde persoon gebeuren. Vóór aanvang
van alle montagewerkzaamheden absoluut de montagehandleiding
volledig doorlezen. Na inbouw van de elektroset dient de
montagehandleiding bij de servicedocumenten van het voertuig te
worden gelegd!
Bij ondeskundige toepassing of wijziging van de elektroset c.q. van de daarin
zittende componenten vervalt elke aanspraak op fabrieksgarantie. Tijdens het
rijden zonder aanhanger of ladingdrager moeten evtl. gebruikte adapters altijd
uit de stekkerdoos worden verwijderd. Wijzigingen met betrekking tot
constructie, uitvoering, kleur alsmede vergissing voorbehouden. Alle opgaven
en afbeeldingen niet-bindend.
Bij aanhangers zonder mistachterlicht dient dit achteraf te worden gemonteerd.
Wij verlenen generlei fabrieksgarantie voor technische c.q. elektronische
wijzigingen die na de eerste inbedrijfstelling van de elektroset door de
voertuigfabrikant worden uitgevoerd en bijvoorbeeld leiden tot foutieve functies
van de stekkerdoos van de aanhanger of diens periferie!
De aanhangermodule kan niet worden gediagnosticeerd! Mochten
diagnoseprocessen van de kant van de fabrikant c.q. op software steunende
testmechanismen foutprotocollen genereren die direct of indirect in verband
staan met het gebruik van de aanhanger, dan dient de aanhangermodule te
worden losgekoppeld van de kabelset voor de aanhangerstekkerdoos en dient
het diagnoseproces nogmaals te worden gestart!
WICHTIG!
IMPORTANT!
Le montage du kit de connexion électrique doit être effectué par un
atelier spécialisé ou par une personne qualifiée en la matière. Avant le
début des travaux, lire impérativement les instructions de montage dans
leur intégralité. Après le montage du kit de connexion électrique, joindre
les instructions de montage aux documents du véhicule.
Un usage inapproprié ou des modifications du kit de connexion électrique, ou
des pièces qui le composent, entraînent l’expiration de tout droit à la garantie.
Lors d’une conduite sans remorque ou porteur de charge, les adaptateurs utilisés
doivent, le cas échéant, toujours être enlevés de la prise de courant. Sous réserve
de modifications de constructions, équipement, couleurs ou erreur. Données et
illustrations sous toute réserve.
Pour les remorques qui ne sont pas équipés avec feux anti-brouillard arrière, il
devrait être installé.
Nous n’assumons aucune responsabilité ni garantie pour les modifications
techniques et électroniques ayant été effectuées après la première mise en service
du kit de connexion électrique par le constructeur automobile et ayant mené par
exemple à des mauvais fonctionnements de la prise de remorque ou de sa
périphérie.
Le module remorque ne contient pas de fonction diagnostic! Au cas où des
processus de diagnostic définis par le fabricant ou des mécanismes de contrôle
assistés par ordinateur devaient générer des messages d’erreur directement ou
indirectement en rapport avec le fonctionnement de la remorque, il est impératif
pour la prise de remorque de détacher le module remorque du groupe électrique
et d’initier une nouvelle procédure de diagnostic.
IMPORTANT!
IMPORTANTE!¡IMPORTANTE!BELANGRIJK!
87501120 / 22.10.2012 / © ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected] 2/14

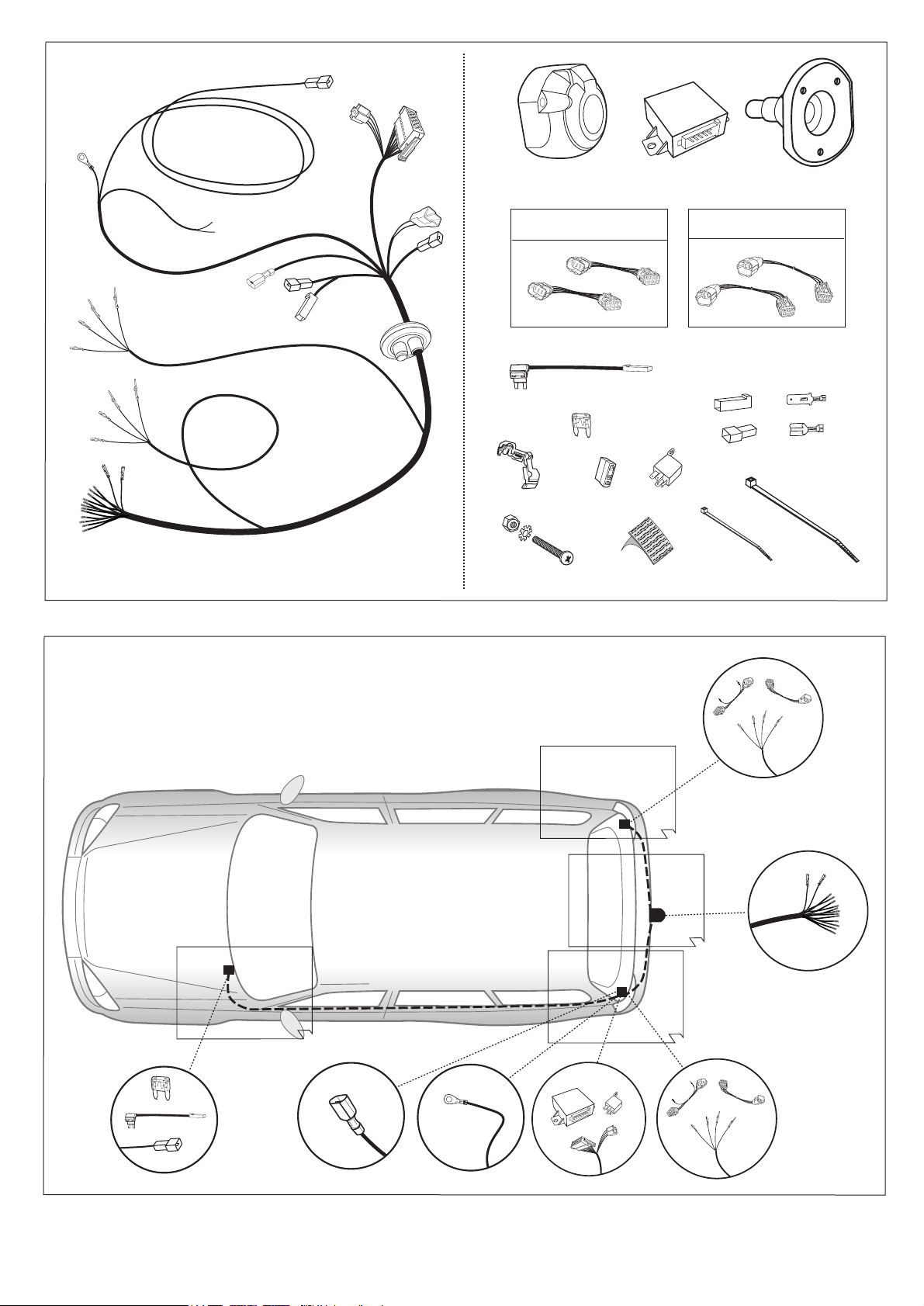

3x 10x 5x
2x
31-33 4-10 ,18 ,20 ,23-29
12-15
19, 21-22
87501120 / 22.10.2012 / © ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected] 3/14

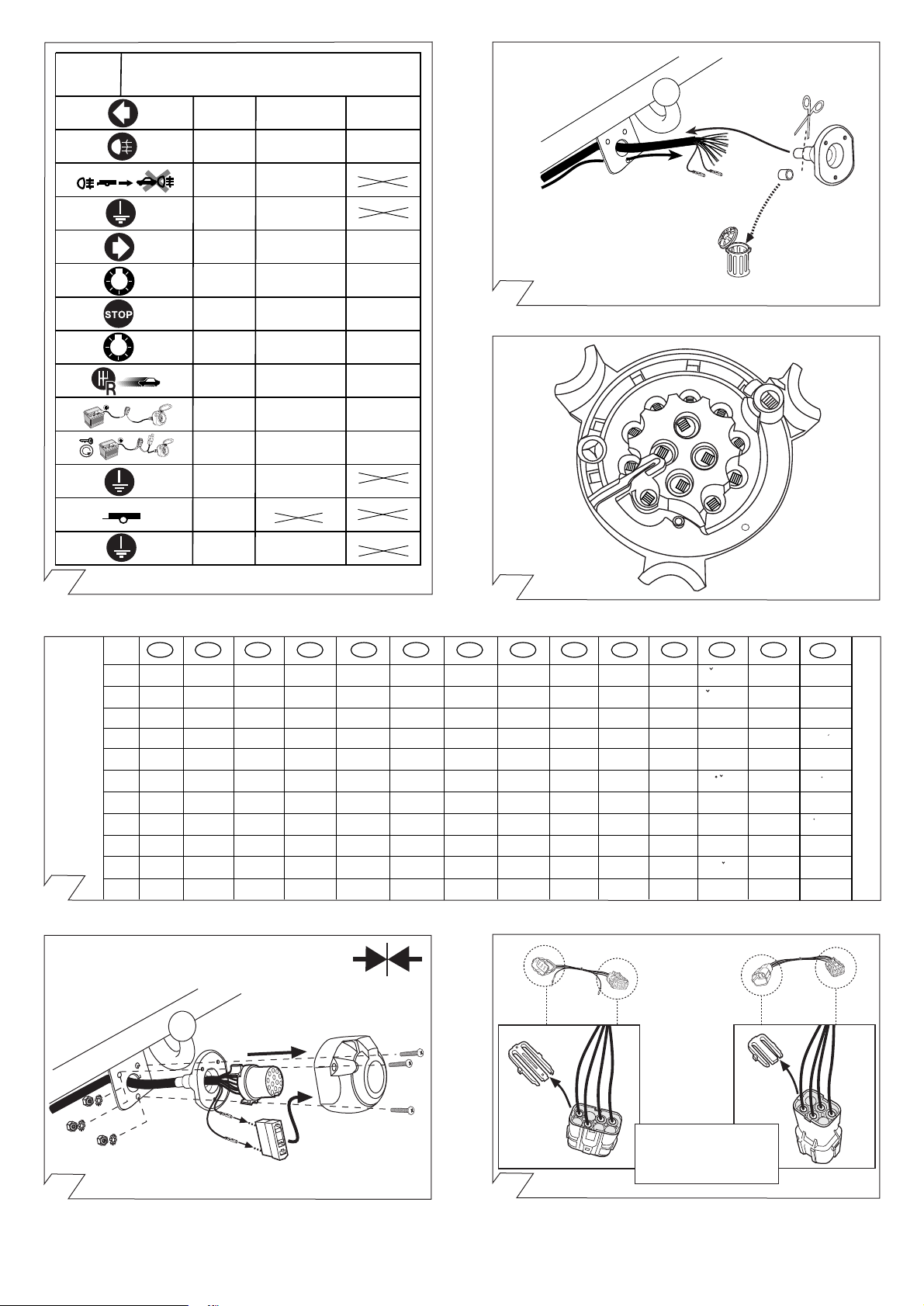

mit Glühlampen
with low spec lamps mit LED
with LED

1

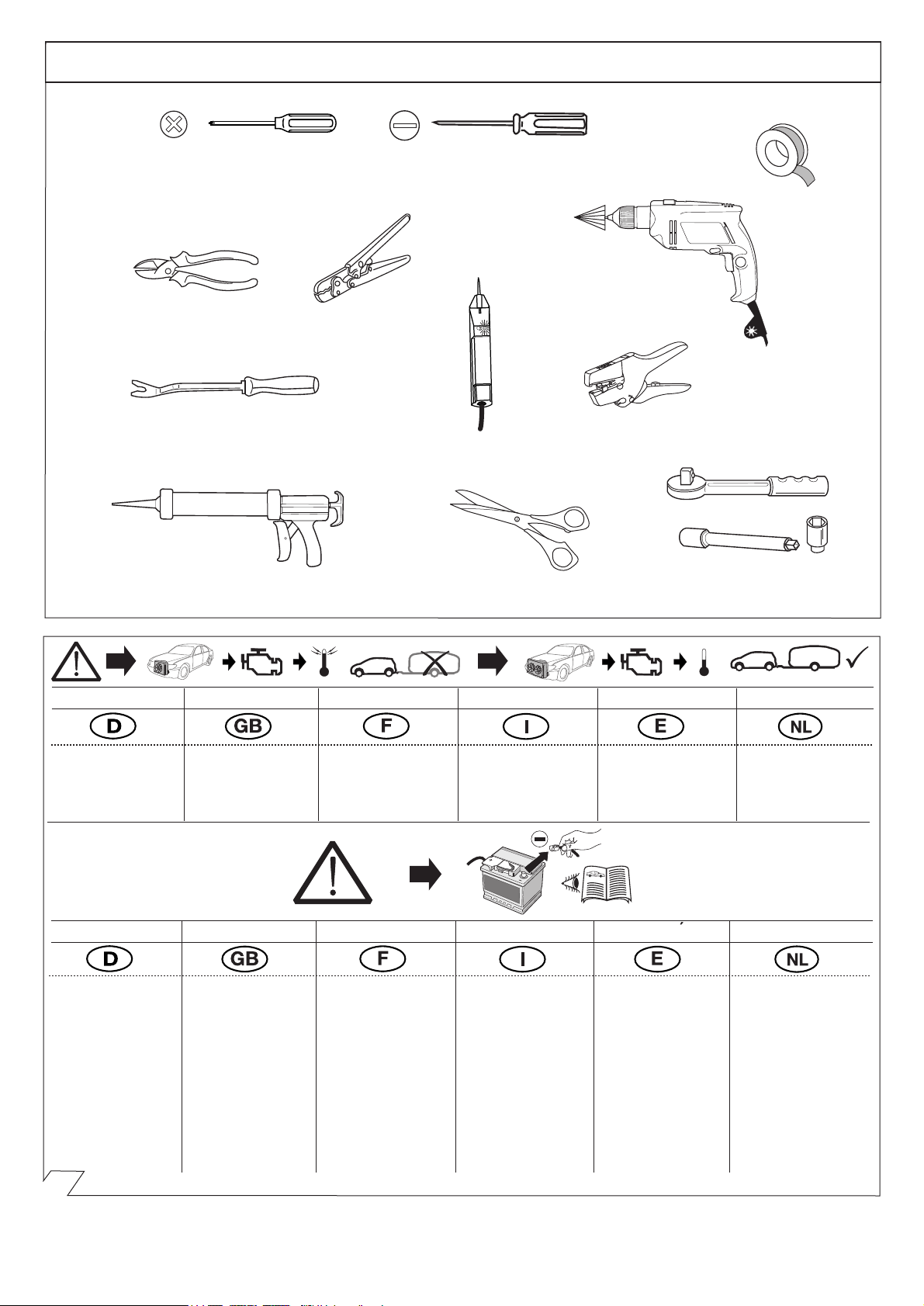

Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
87501120 / 22.10.2012 / © ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected] 4/14
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling! You must observe
the manufacturer's
instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque celui
est équipé ultérieurement d’un
attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di raffreddamento
del veicolo, quando si applica un
gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare
tassativamente le indicazioni del
produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar un
acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven in
acht nemen a.u.b.!!
Die Kühlerleistung des
Fahrzeuges muß bei Nachrüstung
einer Anhängerkupplung
möglicherweise erhöht werden!
Bitte unbedingt
Herstellerangaben beachten!!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
ACHTUNG! ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION! ATTENTIE!
Um Störungen und Schäden
am Bordnetz zu vermeiden,
muss die Massepolklemme
unbedingt vor Beginn aller
Arbeiten von der
Fahrzeugbatterie getrennt
werden!
Insbesondere bei Arbeiten und
Anschlüssen am CAN-
Datenbus kann bei nicht
abgeklemmter Batterie sowohl
das Anhängermodul als auch
das fahrzeugseitige
Bordnetzsteuergerät beschädigt
werden!
Bitte Herstellervor-schriften
beim Ab- und Anklemmen der
Fahrzeugbatterie beachten!
¡Para evitar fallos y defectos en
el sistema eléctrico de a bordo
es imprescindible separar al
terminal de puesta a tierra de
la batería del vehículo antes de
reali-zar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus
de datos CAN puede
estropearse tanto el módulo
para remolques como el
regulador del sistema eléctrico
de a bordo del vehículo si no
se ha desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante al
conectar y desconectar la
batería del vehículo!
In order to avoid mal-functions
and damage to the vehicle’s
electrical system the earth
terminal must be disconnected
from the vehicle’s battery
before starting work!
Both the trailer module and the
vehicle’s control unit for the
electrical system can be
damaged during work on the
CAN data bus connections if
the battery is not disconnected!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dys-
fonctionnement ou endom-
magement du circuit de bord, il
est indispensable de
débrancher la pince de masse
de la batterie du véhicule avant
le début de toute opération!
En particulier s’il s’agit de travaux
et de branchements effectués
sur le bus de données CAN, si
la batterie n’est pas débranchée,
le module remorque aussi bien
que le dispositif de commande
de circuit de bord du véhicule
risquent d’être endommagés!
Veuillez respecter les directives
du fabricant lors du branchement
et du débranchement de la
batterie du véhicule!
Per evitare disturbi e danni alla
rete di distribuzione elettrica,
l’espansione polare a massa
deve essere assolutamente
scollegata dalla batteria del
veicolo prima dell’inizio dei
lavori!
In particolare durante i lavori e
gli allacciamenti al bus di dati
CAN, se la batteria non è
scollegata si possono
danneggiare sia la centralina
rimorchio, sia la centralina della
rete di distribuzione elettrica del
veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del veicolo!
Om storingen en schade aan de
elektrische bedrading te vermijden
moet de massapoolklem absoluut
vóór aanvang van alle
werkzaamheden worden losge-
koppeld van de voertuigaccu!
Vooral bij werkzaamheden aan en
aansluitingen op de CAN-databus
kan zowel de aanhangermodule
als de voertuigzijdige regeleenheid
voor de elektrische installatie
beschadigd worden, als de accu
niet ontkoppeld is!
Fabrieksvoorschriften bij het vast-
en loskoppelen van de
voertuigaccu in acht nemen a.u.b.!
MANUAL
CoCo

2
a
b
1.
2.
3.
4.
c
HYUNDAI ix55
87501120 / 22.10.2012 / © ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected] 5/14
