Cooler Master RS-550-ACLY User manual

Contents
Warranty..............................................................................................................................................1
Important Safeguards........................................................................................................................1
1. Overview .........................................................................................................................................2
1.1 Introduction ---------------------------------------------------------------------------------------------------------2
1.2 Key Features-------------------------------------------------------------------------------------------------------2
1.3 Model Descriptions -----------------------------------------------------------------------------------------------2
2. Specifications.................................................................................................................................3
2.1 Input Specifications-----------------------------------------------------------------------------------------------3
2.2 Output Specifications---------------------------------------------------------------------------------------------3
2.3 Environments ------------------------------------------------------------------------------------------------------3
3. Installation ......................................................................................................................................4
4. Troubleshooting.............................................................................................................................5
5. Connector Descriptions ................................................................................................................5
5.1 P1 (Motherboard) Connector-----------------------------------------------------------------------------------5
5.2 P2 (+12V 8-Pin Power) Connector ---------------------------------------------------------------------------5
5.3 P3 (+12V 4-Pin Power) Connector ---------------------------------------------------------------------------6
5.4 P4 (PCI-e 6-Pin) Connector ------------------------------------------------------------------------------------6
5.5 P5 (PCI-e 6-Pin) Connector ------------------------------------------------------------------------------------6
5.6 P6, P7, P8 (SATA) Connectors --------------------------------------------------------------------------------6
5.7 P9, P10, P11, P12, P13, P14 (Peripheral) Connectors --------------------------------------------------6
5.8 P15 (Floppy) Connector -----------------------------------------------------------------------------------------7
5.9 P16 (HCI) Connector---------------------------------------------------------------------------------------------7
6. Automatic Fan Speed Control ......................................................................................................7
7. Mechanism .....................................................................................................................................8

1
User’s Manual / English
Warranty
Cooler Master guarantees this device to be free of defects in material and workmanship, and
provides a three-year hardware limited warranty for the power supply on the date of purchase.
Please keep your receipt in a safe place.
This product is designed for computer usage only. Using this device in any other application will
void the warranty. If you are not familiar with computer hardware installation, please ask for
professional assistance.
The warranty is applies to damages caused through normal use and is void if it is determined
that the device was damaged because of abuse, alteration, misuse, negligence, incorrect voltage
supply, air/water pollution, accidents and natural disasters.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: [phone]
FAX: [phone]
Http://www.coolermaster.com
Important Safeguards
In order to ensure your own safety, please observe the following basic rules:
1. Turn off and unplug your PSU from the commercial AC outlet before cleaning. Do not use liquid
or aerosol cleaners. Please use a dry cloth to clean the outer surface of your PSU.
2. Do not install or operate your computer system near water.
3. PSU should be powered by the source indicated on the rating label.
4. Never spill liquids of any kind on your PSU.
5. If the PSU does not operate normally, please feel free to contact our service center.

2
User’s Manual / English
1. Overview
1.1 Introduction
Power Supply is a key component to meeting all power requirements of PC operation and
maintain continuous stability and reliability of a computer system. Cooler Master’s power supply lets
your PC operate more efficiently as power comes into your PC. It also enhances system reliability by
preventing abnormal supply from spikes and surges. In addition, the power supply provides your
system with perfect protection. The RS-550-ACLY is a standard ATX 12V V2.01 and EPS 12V V2.1
PS2 power supply that offers more power capacity for CPU usage.
1.2 Key Features
1. Compliance with the newest Intel standard ATX 12V V 2.01
2. Compliance with the newest SSI standard EPS 12V V2.1
3. Super silent operation with intelligent fan speed control (< 23dBA)
4. Power consumption management by human computer interface (HCI)
5. PCI-e connector satisfies high-end graphic card requirements
6. Supports +12V1, +12V2 and + 12V3 outputs for higher power usage
7. Green power design to meet energy star and blue angel requirements
8. More than 75% efficiency at typical load operation
9. Higher reliability (MTBF > 400,000 hours)
10. OVP / OCP / OTP / OLP / Short / Full protection
11. Active power factor correction (PF > 0.99)
12. Real power capacity satisfies high-end system operation
1.3 Model Descriptions
RS-550-ACLY: ATX-12V 550W Active PFC Power Supply

3
User’s Manual / English
2. Specifications
2.1 Input Specifications
1. Type: ATX Form Factor
2. Voltage: 90V~264V (Auto Range)
3. Current: 10A at 115Vac / 5A at 230Vac
4. Frequency: 47Hz~63Hz
5. Power Good Signal: 100ms ~ 500ms
6. Hold-Up Time: > 17ms
7. Efficiency: > 75% Typically
8. Output Capacity: 550W Continually
9. Peak Capacity: 650W
2.2 Output Specifications
RS-550-ACLY
AC INPUT 115V/230V 10A/5A 50/60Hz
DC OUTPUT +3.3V +5V +12V1 +12V2 +12V3 -12V +5Vsb
PEAK 30A 30A 18A 20A 10A 1.0A 2.5A
CONTINUITY 20A 25A 12A 12A 6A 1.0A 2.0A
191W 360W 12W 10W
MAX. POWER 550W
2.3 Environments
1. Dimensions: Standard ATX 150 x 140 x 86 (mm)
2. Operation Temperature: 0 ~ 40℃
3. MTBF: > 400,000 Hours
4. EMC: CE / BSMI / FCC
5. Safety: UL / cUL / TUV / NEMKO / BSMI / CCC

4
User’s Manual / English
3. Installation
1. Switch off the main switch of the power supply and disconnect the power cord.
2. Unscrew and open the side panel of the chassis.
3. Disconnect all power connectors from the motherboard and from peripheral devices such as
case fans, hard drives, CD-ROMs, floppy drives, etc.
4. Replace the power supply.
5. Connect P1 (24-Pin) and P2 (+12V 8-Pin) or P3 (+12V 4-Pin) connectors to your motherboard.
6. Connect other connectors to your system components.

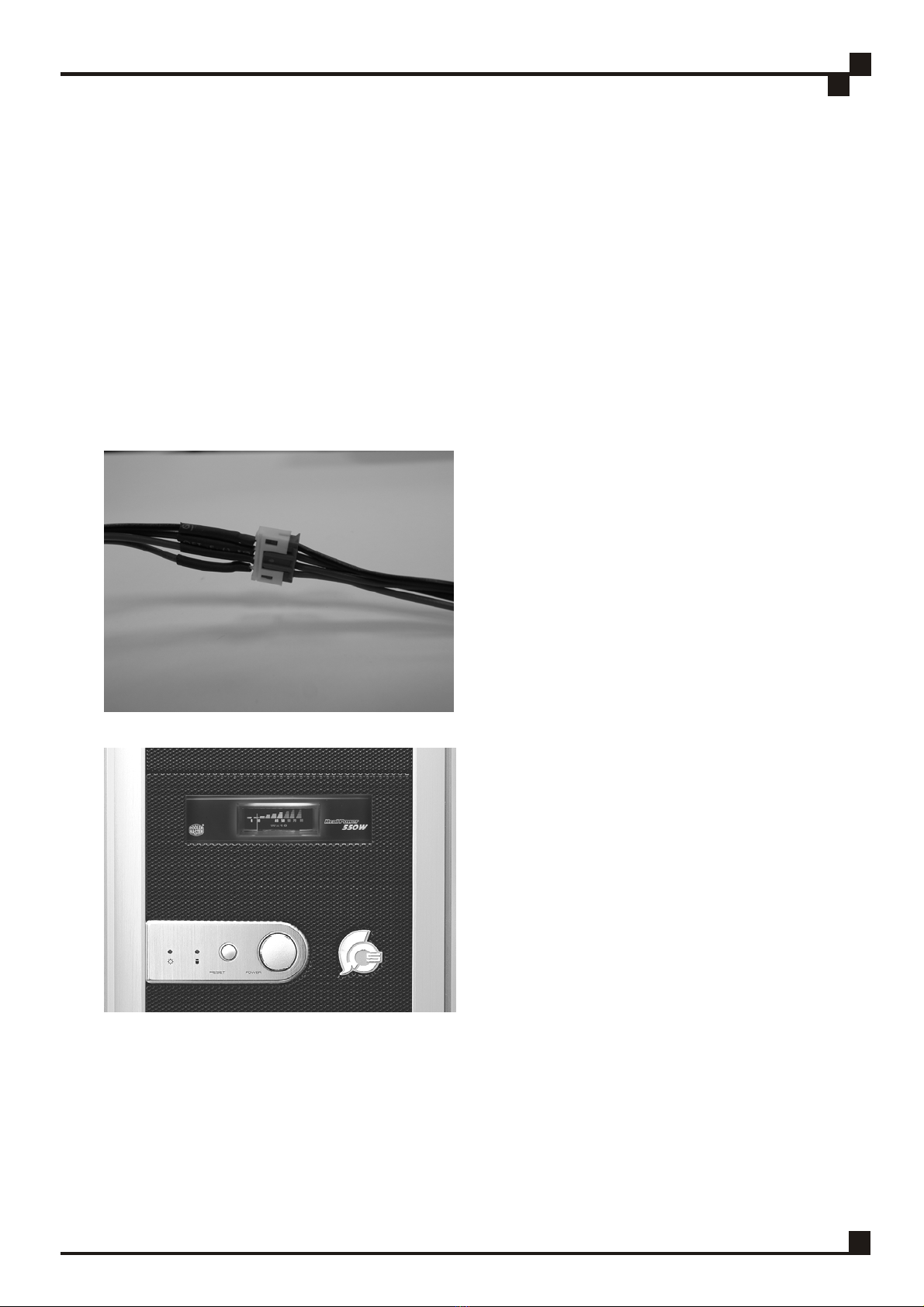

7. Connect the cable between the Display Interface Connector and the Human Computer
Interface.
8. Slide and screw the 3.5” Human Computer Interface into the chassis.
9. Make sure that all other connectors are also connected.
10. Close the chassis and reattach the case screws.
11. Plug in the power cord and switch on the main switch of the power supply.

5
User’s Manual / English
4. Troubleshooting
If your system does not turn on after installing the power supply, follow the troubleshooting guide
as listed below:
1. Please make sure the main power is switched on correctly. (The main switch of the power
supply should be switched to “1” or “on”.)
2. Please make sure the P1 and P2 or P3 connectors are connected correctly to the motherboard.
3. This power supply does not support –5V for the motherboard for new ATX form factor operation.
Please update the BIOS setting of the motherboard.
4. If the power supply does not work properly, please contact our service center immediately.
5. Connector Descriptions

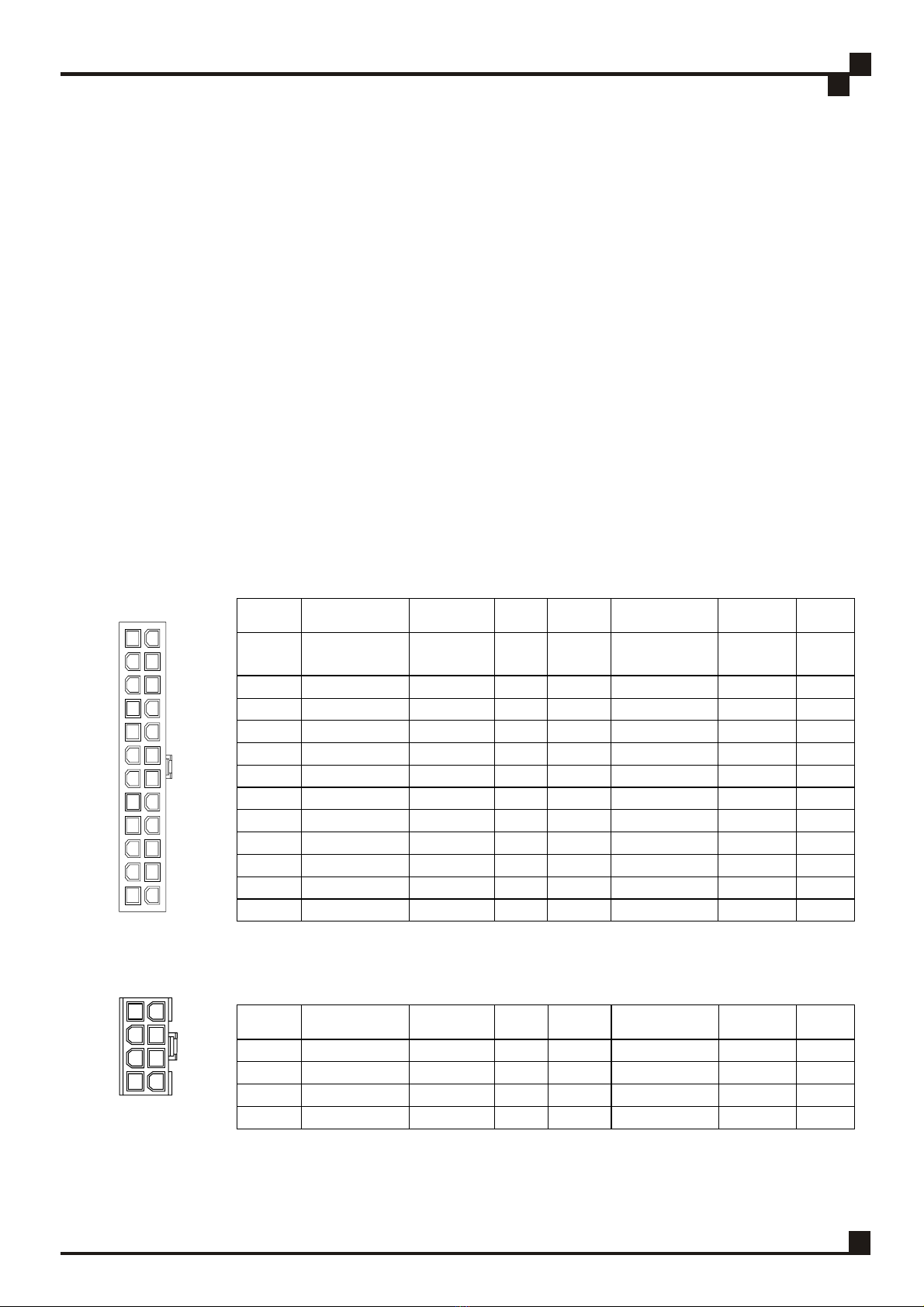

5.1 P1 (Motherboard) Connector
Pin Description Color AWG Pin Description Color AWG
1 +3.3V Orange 18 13 +3.3V
+3.3Vs
Orange
Brown
18
22
2 +3.3V Orange 18 14 -12V Blue 18
3 GND Black 18 15 GND Black 18
4 +5V Red 18 16 PS-ON Green 18
5 GND Black 18 17 GND Black 18
6 +5V Red 18 18 GND Black 18
7 GND Black 18 19 GND Black 18
8 P.G. Gray 18 20 ----- ---- ----
9 +5Vsb Purple 18 21 +5V Red 18
10 +12V1 Yellow 18 22 +5V Red 18
11 +12V1 Yellow 18 23 +5V Red 18
12 +3.3V Orange 18 24 GND Black 18
5.2 P2 (+12V 8-Pin Power) Connector
Pin Description Color AWG Pin Description Color AWG
1 GND Black 18 5 +12V2 Yellow 18
2 GND Black 18 6 +12V2 Yellow 18
3 GND Black 18 7 +12V2 Yellow 18
4 GND Black 18 8 +12V2 Yellow 18
Pin 13Pin 1
Pin 1 Pin 5
COM
COM
COM
COM
+12V
+12V
+12V
+12V

6
User’s Manual / English
5.3 P3 (+12V 4-Pin Power) Connector
Pin Description Color AWG
1 GND Black 18
2 GND Black 18
3 +12V2 Yellow 18
4 +12V2 Yellow 18

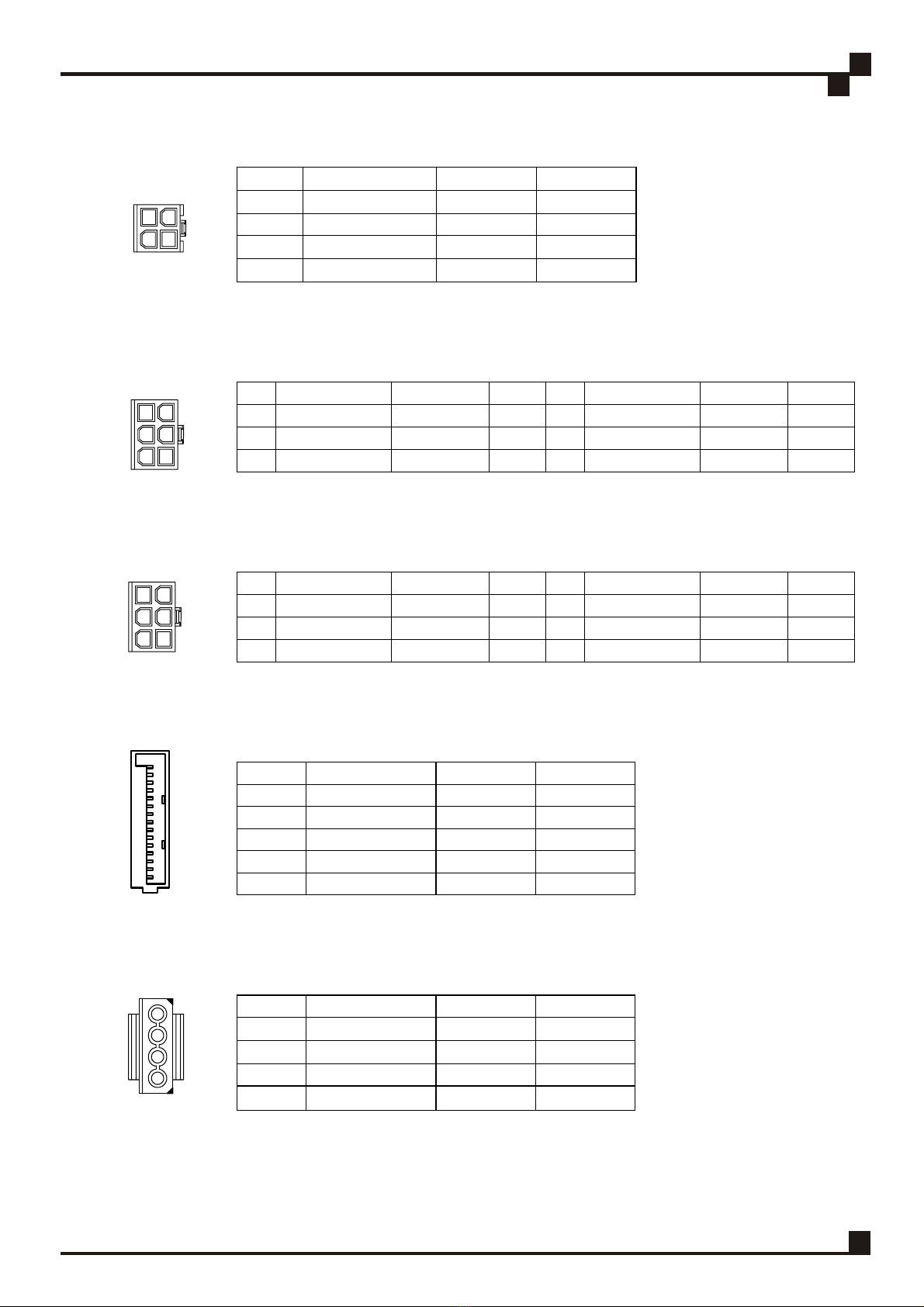

5.4 P4 (PCI-e 6-Pin) Connector
Pin Description Color AWG Pin Description Color AWG
1 +12V1 Yellow 18 4 GND Black 18
2 +12V1 Yellow 18 5 GND Black 18
3 +12V1 Yellow 18 6 GND Black 18
5.5 P5 (PCI-e 6-Pin) Connector
Pin Description Color AWG Pin Description Color AWG
1 +12V2 Yellow 18 4 GND Black 18
2 +12V2 Yellow 18 5 GND Black 18
3 +12V2 Yellow 18 6 GND Black 18
5.6 P6, P7, P8 (SATA) Connectors
Pin Description Color AWG
1 +3.3V Orange 18
2 GND Black 18
3 +5V Red 18
4 GND Black 18
5 +12V3 Yellow 18
5.7 P9, P10, P11, P12, P13, P14 (Peripheral) Connectors
Pin Description Color AWG
1 +12V1 Yellow 18
2 GND Black 18
3 GND Black 18
4 +5V Red 18
Pin 1 Pin 3
COM
COM
+12V
+12V
Pin 1 Pin 4
COM
COM
COM
+12V
+12V
+12V
Pin 1 +3.3VDC
+3.3VDC
+3.3VDC
COM
COM
COM
+5VDC
+5VDC
+5VDC
COM
COM
COM
+12VDC
+12VDC
+12VDC
Pin 1
Pin 1 Pin 4
COM
COM
COM
+12V
+12V
+12V

7
User’s Manual / English
5.8 P15 (Floppy) Connector
Pin Description Color AWG
1 +5V Red 22
2 GND Black 22
3 GND Black 22
4 +12V1 Yellow 22
5.9 P16 (HCI) Connector
Pin Description Color AWG
1 +3.3V Orange 24
2 Signal + Blue 24
3 Signal - Purple 24
4 GND Black 24
6. Automatic Fan Speed Control
Exact CFM requirements vary by application and end-use environment, but 60-70 CFM is typical
for the 120mm fan itself. For noise-sensitive applications, it is recommended that a thermally
sensitive fan speed control circuit be used to balance system-level thermal and acoustic
performance. This circuit typically senses the temperature of an internal heat sink and/or incoming
ambient air and adjusts the fan speed as necessary to keep power supply and system component
temperatures within specifications. Please refer to the fan speed control drawing below.
100%90%80%70%60%50%40%30%20%10%
5
10
15
20
25
30
35
40
RPM
Load
dBA
600
1200
1800
2400
3000
Pin 1
Pin 1

8
User’s Manual / English

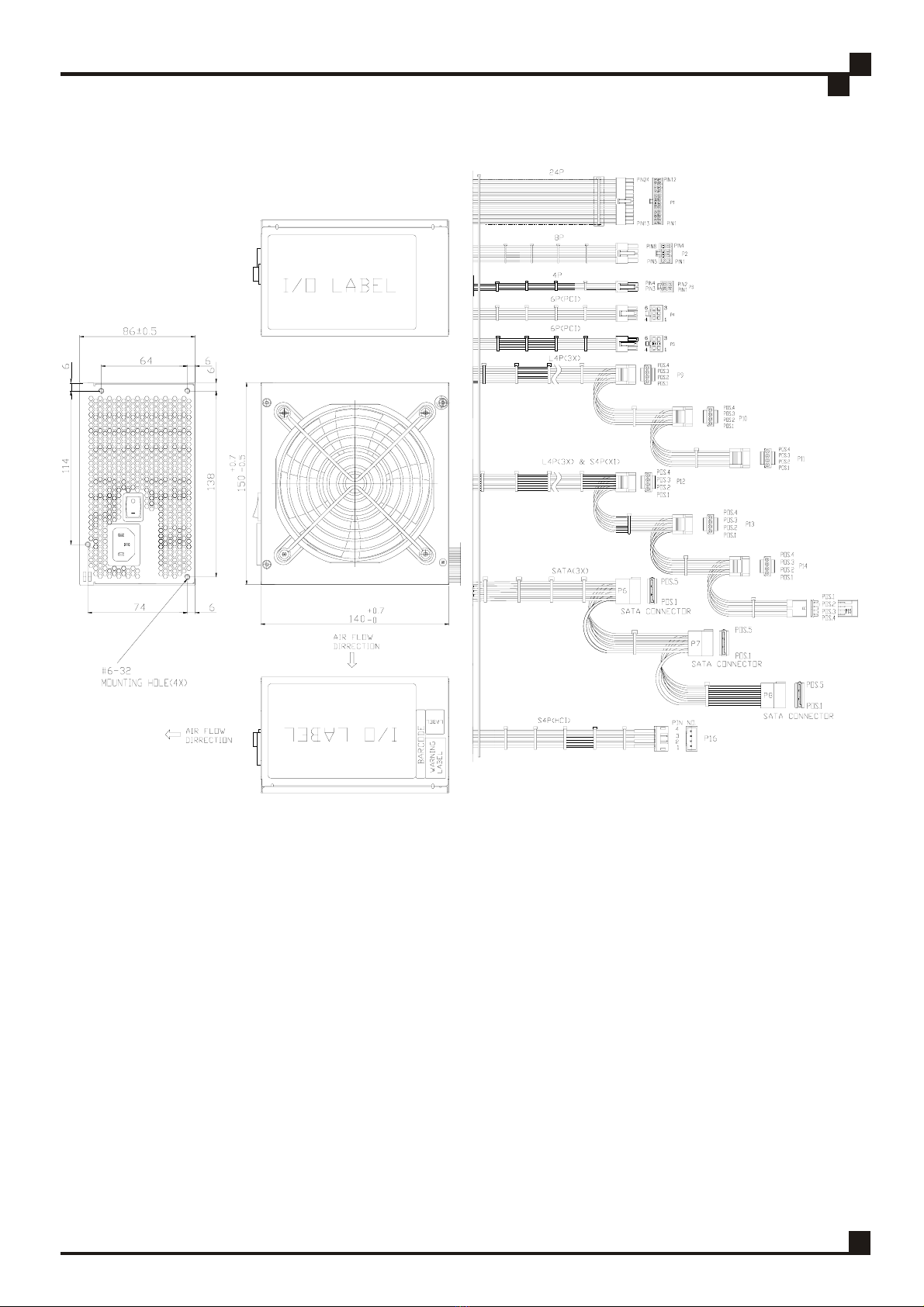

7. Mechanism
*
*
**
*
*
**
*
*

Table des matières
Garantie...............................................................................................................................................1
Consignes de Sécurité Importantes.................................................................................................1
1. Présentation ...................................................................................................................................2
1.1 Introduction ---------------------------------------------------------------------------------------------------------2
1.2 Caractéristiques Clés --------------------------------------------------------------------------------------------2
1.3 Descriptions des Modèles --------------------------------------------------------------------------------------2
2. Spécifications.................................................................................................................................3
2.1 Spécifications d'Entrée ------------------------------------------------------------------------------------------3
2.2 Spécifications de sortie ------------------------------------------------------------------------------------------3
2.3 Environnements ---------------------------------------------------------------------------------------------------3
3. Installation ......................................................................................................................................4
4. Dépannage......................................................................................................................................5
5. Description des connecteurs .......................................................................................................5
5.1 Connecteur P1 (Carte mère) -----------------------------------------------------------------------------------5
5.2 Connecteur P2 (Alimentation +12V 8 broches)------------------------------------------------------------5
5.3 Connecteur P3 (Alimentation +12V 4 broches)------------------------------------------------------------6
5.4 Connecteur P4 (PCI-e 6 broches) ----------------------------------------------------------------------------6
5.5 Connecteur P5 (PCI-e 6 broches) ----------------------------------------------------------------------------6
5.6 Connecteurs P6, P7, P8 (SATA) ------------------------------------------------------------------------------6
5.7 Connecteurs P9, P10, P11, P12, P13, P14 (Périphérique) ---------------------------------------------6
5.8 Connecteur P15 (Lecteur de disquette) ---------------------------------------------------------------------7
5.9 Connecteur P16 (HCI) -------------------------------------------------------------------------------------------7
6. Contrôle de vitesse Ventilateur automatique..............................................................................7
7. Mécanisme......................................................................................................................................8

1
Manuel de l'Utilisateur / Français
Garantie
Cooler Master garantit que cet appareil est sans défaut en pièce et main d'œuvre, et Cooler
Master offre une garantie limitée de trois ans sur les pièces pour l'alimentation livrée avec le boîtier à
compter de la date d'achat. Conservez soigneusement votre reçu.
Ce produit est conçu pour être utilisé sur ordinateur seulement. Le fait d’utiliser ce produit dans
toute autre application annulerait la garantie. Si vous n’avez pas l’habitude d’installer des matériels
informatiques, faites appel à un professionnel.
La garantie est offerte pour l’appareil concernant des dommages se produisant lors d'une
utilisation normale. La garantie sera annulée s’il est déterminé que l’appareil a été endommagé pour
des raisons d’abus, de modification, de négligence, d’alimentation avec un voltage non correct,
d’accidents de pollution d’air/eau et désastres naturels.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: [phone]
FAX: [phone]
Http://www.coolermaster.com
Consignes de Sécurité Importantes
Pour assurer votre propre sécurité, observez les règles de base suivantes:
1. Eteignez et débranchez votre bloc d'alimentation de la prise de courant CA du secteur avant de
le nettoyer. N'utilisez pas de nettoyants liquides ou d'aérosols. Utilisez un chiffon sec pour
nettoyer la surface externe de votre bloc d'alimentation.
2. N'installez pas ou n'utilisez pas votre ordinateur près d'un point d'eau.
3. Le bloc d'alimentation doit être alimenté par la source indiquée sur l'étiquette des
caractéristiques.
4. Ne projetez jamais de liquide d'aucune sorte sur le bloc d'alimentation.
5. Si le bloc d'alimentation ne fonctionne pas normalement, n'hésitez pas à contacter notre service
clientèle.

2
Manuel de l'Utilisateur / Français
1. Présentation
1.1 Introduction
Le bloc d'alimentation est un composant clé fournissant tout le courant nécessaire permettant
de prendre en charge le fonctionnement du PC afin de maintenir une stabilité et une fiabilité continue
de l'ordinateur. Le bloc d'alimentation de Cooler Master permet à votre PC de fonctionner mieux et
plus efficacement, avec la meilleure source d'alimentation pour votre PC. Il améliore aussi la fiabilité
du système en empêchant les anomalies principales d'alimentation dues aux pointes et de
surtensions. De plus, l'alimentation offre une parfaite protection à votre système. Le RS-550-ACLY
est une alimentation standard ATX 12V V2.01 et EPS 12V V2.1 PS2 qui offre plus de puissance pour
l'utilisation du processeur.
1.2 Caractéristiques Clés
1. Prend entièrement en charge le nouveau standard Intel ATX 12V Version 2.01
2. Conforme au dernier standard SSI EPS 12V V2.1
3. Fonctionnement super silencieux avec contrôle de vitesse de ventilateur intelligent (< 23dBA)
4. Gestion de consommation de courant par Interface Ordinateur Utilisateur (HCI)
5. Le connecteur PCI-e répond aux besoins de cartes graphique de haute qualité.
6. Prend en charge les sorties doubles +12V1, +12V2 et + 12V3 pour une utilisation de courant
plus importante
7. Conception d'alimentation verte pour être conforme aux exigences d'Energy Star et Blue Angel.
8. Plus de 75% d'efficacité à un fonctionnement en charge typique
9. Meilleure fiabilité (MTBF > 400,000 heures)
10. Protection OVP / OCP / OTP / OLP / Courte / Complète
11. Correction de Facteur d'Alimentation Actif (PF > 0.99)
12. Capacité d'alimentation réelle satisfaisant une utilisation système haut de gamme
1.3 Descriptions des Modèles
RS-550-ACLY: Alimentation PFC Active ATX-12V 550W

3
Manuel de l'Utilisateur / Français
2. Spécifications
2.1 Spécifications d'Entrée
1. Type: Facteur de Forme ATX
2. Voltage: 90V~264V (Plage Auto)
3. Courant : 10A @ 115Vca / 5A @ 230Vca
4. Fréquence : 47Hz~63Hz
5. Un très bon signal d'alimentation: 100ms ~ 500ms
6. Temps de rétention: > 17ms
7. Efficacité: > 75% Typically
8. Capacité de Sortie: 550W de façon continue
9. Capacité optimale: 650W
2.2 Spécifications de sortie
RS-550-ACLY
ENTRÉE CA 115V/230V 10A/5A 50/60Hz
SORTIE CC +3.3V +5V +12V1 +12V2 +12V3 -12V +5Vsb
POINTE 30A 30A 18A 20A 10A 1.0A 2.5A
CONTINUITÉ 20A 25A 12A 12A 6A 1.0A 2.0A
191W 360W 12W 10WPUISSANCE
MAX. 550W
2.3 Environnements
10. Dimensions : ATX Standard 150 x 140 x 86 (mm)
11. Température de fonctionnement: 0 ~ 40℃
12. MTBF: > 400,000 Heures
13. EMC: CE / BSMI / FCC
14. Sécurité: cUL / TUV / NEMKO / BSMI / CCC

4
Manuel de l'Utilisateur / Français
3. Installation
1. Eteignez à l'aide de l'interrupteur principal de l'alimentation et débranchez le cordon
d'alimentation.
2. Dévissez et ouvrez le panneau latéral du châssis.
3. Débranchez tous les connecteurs d'alimentation de la carte mère et des périphériques tels que
les ventilateurs de boîtier, disques durs, CD-ROM, lecteurs de disquettes, etc.
4. Remplacez l'alimentation.
5. Branchez les connecteurs P1 (24 broches), P2 (+12V 8 broches) et P3 (+12V 4 broches) sur
votre carte mère.
6. Branchez les autres connecteurs aux composants de votre système.
7. Branchez le câble entre le Connecteur d'Interface d'Affichage et l'Interface d'Ordinateur
Utilisateur.
8. Faites glisser et vissez l'Interface homme machine 3.5” dans le châssis.
9. Vérifiez que tous les connecteurs sont branchés.
10. Fermez le châssis avec les vis.
11. Branchez le cordon d'alimentation au bloc d'alimentation et allumez à l'aide de l'interrupteur
principal.

5
Manuel de l'Utilisateur / Français
4. Dépannage
Si vous ne pouvez pas allumer votre système après avoir installé le bloc d'alimentation, suivez le
guide de dépannage présenté ci-dessous:
1. Assurez-vous que l'alimentation principale est correctement allumée. (L'interrupteur principal de
l'alimentation doit être sur la position “1” ou “on”.)
2. Vérifiez que les connecteurs P1, P2 et P3 sont connectés correctement sur la carte mère.
3. Cette alimentation ne prend pas en charge -5V pour la carte mère pour le fonctionnement du
facteur de forme de la nouvelle ATX. Mettez à jour le paramètre du BIOS de la carte mère.
4. Si l'alimentation ne fonctionne pas correctement, veuillez contacter notre service clientèle
immédiatement.
5. Description des connecteurs
5.1 Connecteur P1 (Carte mère)
Broche Description Couleur AWG Broche Description Couleur AWG
1 +3.3V Orange 18 13
+3.3V
+3.3Vs
Orange
Marron
18
22
2 +3.3V Orange 18 14 -12V Bleu 18
3 GND Noir 18 15 GND Noir 18
4 +5V Rouge 18 16 PS-ON Vert 18
5 GND Noir 18 17 GND Noir 18
6 +5V Rouge 18 18 GND Noir 18
7 GND Noir 18 19 GND Noir 18
8 P.G. Gris 18 20 ----- ---- ----
9 +5Vsb Violet 18 21 +5V Rouge 18
10 +12V1 Jaune 18 22 +5V Rouge 18
11 +12V1 Jaune 18 23 +5V Rouge 18
12 +3.3V Orange 18 24 GND Noir 18
5.2 Connecteur P2 (Alimentation +12V 8 broches)
Broche Description Couleur AWG Broche Description Couleur AWG
1 GND Noir 18 5 +12V2 Jaune 18
2 GND Noir 18 6 +12V2 Jaune 18
3 GND Noir 18 7 +12V2 Jaune 18
4 GND Noir 18 8 +12V2 Jaune 18
Pin 13Pin 1
Pin 1 Pin 5
COM
COM
COM
COM
+12V
+12V
+12V
+12V

6
Manuel de l'Utilisateur / Français
5.3 Connecteur P3 (Alimentation +12V 4 broches)
Broche Description Couleur AWG
1 GND Noir 18
2 GND Noir 18
3 +12V2 Jaune 18
4 +12V2 Jaune 18
5.4 Connecteur P4 (PCI-e 6 broches)
Broche Description Couleur AWG Broche Description Couleur AWG
1 +12V1 Jaune 18 4 GND Noir 18
2 +12V1 Jaune 18 5 GND Noir 18
3 +12V1 Jaune 18 6 GND Noir 18
5.5 Connecteur P5 (PCI-e 6 broches)
Broche Description Couleur AWG Broche Description Couleur AWG
1 +12V2 Jaune 18 4 GND Noir 18
2 +12V2 Jaune 18 5 GND Noir 18
3 +12V2 Jaune 18 6 GND Noir 18
5.6 Connecteurs P6, P7, P8 (SATA)
Broche Description Couleur AWG
1 +3.3V Orange 18
2 GND Noir 18
3 +5V Rouge 18
4 GND Noir 18
5 +12V3 Jaune 18
5.7 Connecteurs P9, P10, P11, P12, P13, P14 (Périphérique)
Broche Description Couleur AWG
1 +12V1 Jaune 18
2 GND Noir 18
3 GND Noir 18
4 +5V Rouge 18
Pin 1 Pin 3
COM
COM
+12V
+12V
Pin 1 Pin 4
COM
COM
COM
+12V
+12V
+12V
Pin 1 +3.3VDC
+3.3VDC
+3.3VDC
COM
COM
COM
+5VDC
+5VDC
+5VDC
COM
COM
COM
+12VDC
+12VDC
+12VDC
Pin 1
Pin 1 Pin 4
COM
COM
COM
+12V
+12V
+12V

7
Manuel de l'Utilisateur / Français
5.8 Connecteur P15 (Lecteur de disquette)
Broche Description Couleur AWG
1 +5V Rouge 22
2 GND Noir 22
3 GND Noir 22
4 +12V1 Jaune 22
5.9 Connecteur P16 (HCI)
Broche Description Couleur AWG
1 +3.3V Orange 24
2 Signal + Bleu 24
3 Signal - Violet 24
4 GND Noir 24
6. Contrôle de vitesse Ventilateur automatique
Les exigences CFM varient selon les applications et l'environnement d'utilisation finale, mais le
60-70 CFM est typique pour le ventilateur 120mm. Pour des applications sensibles au bruit, il est
recommandé qu'un circuit de contrôle de vitesse du ventilateur thermo-sensible soit utilisé pour
équilibrer les performances accoustiques et thermiques au niveau du système. Ce circuit détecte
généralement la température d'un dissipateur de chaleur et/ou de l'air ambiant entrant et ajuste la
vitesse du ventilateur si nécessaire pour conserver les températures de l'alimentation et des
composants du système au niveau requis par les spécifications. Veuillez vous reporter à l'illustration
du contrôle de vitesse du ventilateur donnée ci-dessous.
100%90%80%70%60%50%40%30%20%10%
5
10
15
20
25
30
35
40
RPM
Load
dBA
600
1200
1800
2400
3000
Pin 1
Pin 1

8
Manuel de l'Utilisateur / Français
7. Mécanisme
*
*
**
*
*
**
*
*

Inhalt
Garantie...............................................................................................................................................1
Wichtige Sicherheitshinweise ..........................................................................................................1
1. Übersicht ........................................................................................................................................2
1.1 Einführung ----------------------------------------------------------------------------------------------------------2
1.2 Leistungsmerkmale-----------------------------------------------------------------------------------------------2
1.3 Modellbeschreibung----------------------------------------------------------------------------------------------2
2. Spezifikationen...............................................................................................................................3
2.1 Eingang--------------------------------------------------------------------------------------------------------------3
2.2 Ausgang -------------------------------------------------------------------------------------------------------------3
2.3 Umgebungsbedingungen ---------------------------------------------------------------------------------------3
3. Installation ......................................................................................................................................4
4. Fehlerbehebung.............................................................................................................................5
5. Anschlüsse.....................................................................................................................................5
5.1 P1-Anschluss (Motherboard)-----------------------------------------------------------------------------------5
5.2 P2-Anschluss (+12V 8-Pin Strom) ----------------------------------------------------------------------------5
5.3 P2-Anschluss (+12V 4-Pin Strom) ----------------------------------------------------------------------------6
5.4 P4-Anschluss (PCI-e 6-Pin) ------------------------------------------------------------------------------------6
5.5 P5-Anschluss (PCI-e 6-Pin) ------------------------------------------------------------------------------------6
5.6 Anschlüsse P6, P7, P8 (SATA) --------------------------------------------------------------------------------6
5.7 Anschlüsse P9, P10, P11, P12, P13, P14 (Peripherie) --------------------------------------------------6
5.8 P15-Anschluss (Floppy)-----------------------------------------------------------------------------------------7
5.9 P16-Anschluss (HCI)---------------------------------------------------------------------------------------------7
6. Automatische Steuerung der Ventilatorgeschwindigkeit ..........................................................7
7. Mechanismus .................................................................................................................................8

1
Benutzerhandbuch / Deutsche
Garantie
Cooler Master garantiert, dass dieses Gerät frei von Material- und Herstellungsfehlern ist.
Cooler Master bietet beschränkt auf die Hardware beginnend mit dem Kaufdatum eine dreijährige
Garantie für das Netzteil mit dem Gehäuse. Bewahren Sie die Quittung als Kaufbeleg sorgfältig auf.
Dieses Produkt ist nur für die Benutzung mit einem Computer vorgesehen. Die Verwendung
dieses Produkts in einem anderen Gerät führt zum Verlust der Garantieansprüche. Wenn Sie sich
bei der Installation der Computer-Hardware unsicher sind, wenden Sie sich an einen Fachmann.
Die vorliegende Garantie ist nur bei normaler Benutzung des Produkts gültig. Die Garantie ist
ungültig, wenn festgestellt werden sollte, dass das Gerät aufgrund zweckentfremdeter Benutzung,
fehlerhafter Benutzung, Manipulation des Geräts, unvorsichtiger Handhabung, Anschlusses an
ungeeignete Stromquellen, Unfällen mit Luft-/Wasserverschmutzung und in der Folge von
Naturkatastrophen beschädigt wurde.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: [phone]
FAX: [phone]
Http://www.coolermaster.com
Wichtige Sicherheitshinweise
Für Ihre eigene Sicherheit ist es wichtig, dass Sie die folgenden Grundregeln beachten:
1. Schalten Sie die PSU (Stromversorgungseinheit) vor dem Reinigen aus und trennen sie vom
Stromnetz. Verwenden Sie keine Reinigungsflüssigkeiten oder -sprays. Reinigen Sie das
Gehäuse der PSU von außen mit einem trockenen Tuch.
2. Das Computersystem darf nicht in der Nähe von Wasser aufgestellt oder betrieben werden.
3. Die Stromquelle, mit der die PSU betrieben wird, muss mit den auf dem Etikett angegebenen
Werten übereinstimmen.
4. Achten Sie darauf, dass keine Flüssigkeiten auf der PSU auskippen.
5. Wenden Sie sich an das Servicezentrum, wenn die PSU Funktionsstörungen aufweist.
