Cooler Master RS-600-ASAA User manual

Contents
WARRANTY ........................................................................................................................................1
IMPORTANT SAFEGUARDS..............................................................................................................1
1. OVERVIEW......................................................................................................................................2
1.1 Introduction-------------------------------------------------------------------------------------------------------2
1.2 Key Features-----------------------------------------------------------------------------------------------------2
1.3 Model Descriptions---------------------------------------------------------------------------------------------3
2. SPECIFICATIONS...........................................................................................................................3
2.1 Input Specifications---------------------------------------------------------------------------------------------3
2.2 Output Specifications ------------------------------------------------------------------------------------------3
2.3 Environments ----------------------------------------------------------------------------------------------------4
3. INSTALLATION...............................................................................................................................4
4. TROUBLESHOOTING ....................................................................................................................4
5. CONNECTOR DESCRIPTIONS......................................................................................................5
5.1 P1 (Motherboard) Connector / 20+4 Pin------------------------------------------------------------------5
5.2 P2 (+12V Power) Connector / 4 Pin------------------------------------------------------------------------5
5.3 P2 (+12V Power) Connector / 8 Pin------------------------------------------------------------------------5
5.4 P4 (PCI-e) Connector / 6 Pin --------------------------------------------------------------------------------5
5.5 P5 (PCI-e) Connector / 6 Pin --------------------------------------------------------------------------------6
5.6 P6, P7, P8, P9, P10, P11 (SATA) Connectors-----------------------------------------------------------6
5.7 P12, P13, P14, P15, P16 (Peripheral) Connectors-----------------------------------------------------6
5.8 P17 (Floppy) Connectors -------------------------------------------------------------------------------------6
6. AUTOMATIC FAN SPEED CONTROL ...........................................................................................7
Get other manuals https://www.bkmanuals.com

1
User’s Manual / English
Warranty
Cooler Master guarantees this device to be free of defects in material and workmanship, and
provides a three-year hardware limited warranty for the power supply on the date of purchase.
Please keep your receipt in a safe place.
This product is designed for computer usage only. Using this device in any other application will
void the warranty. If you are not familiar with computer hardware installation, please ask for
professional assistance.
The warranty is applies to damages caused through normal use and is void if it is determined
that the device was damaged because of abuse, alteration, misuse, negligence, incorrect voltage
supply, air/water pollution, accidents and natural disasters.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: [phone]
FAX: [phone]
Http://www.coolermaster.com
Important Safeguards
In order to ensure your own safety, please observe the following basic rules:
1. Turn off and unplug your PSU from the commercial AC outlet before cleaning. Do not use liquid
or aerosol cleaners. Please use a dry cloth to clean the outer surface of your PSU.
2. Do not install or operate your computer system near water.
3. PSU should be powered by the source indicated on the rating label.
4. Never spill liquids of any kind on your PSU.
5. If the PSU does not operate normally, please feel free to contact our service center.
Get other manuals https://www.bkmanuals.com

2
User’s Manual / English

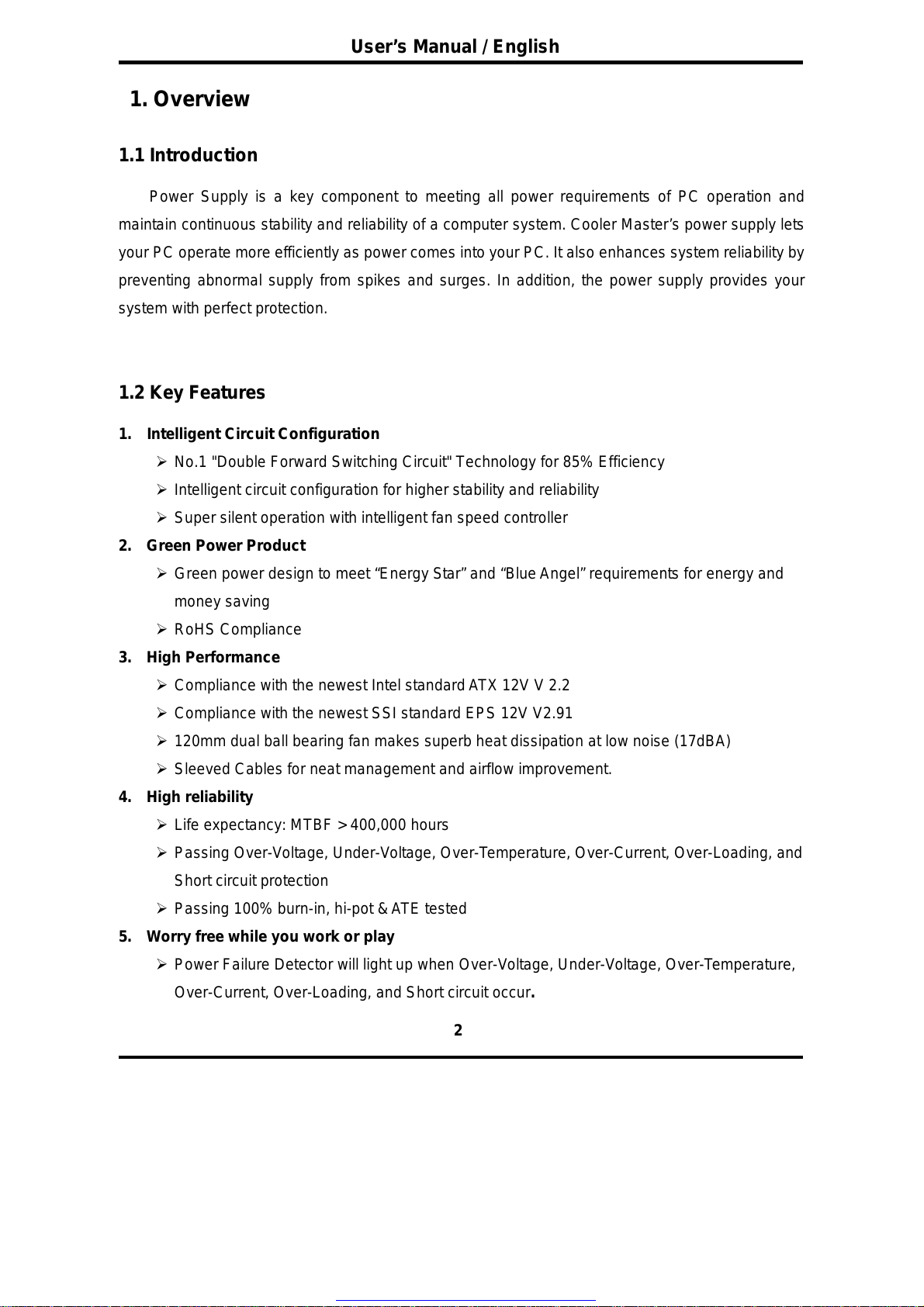

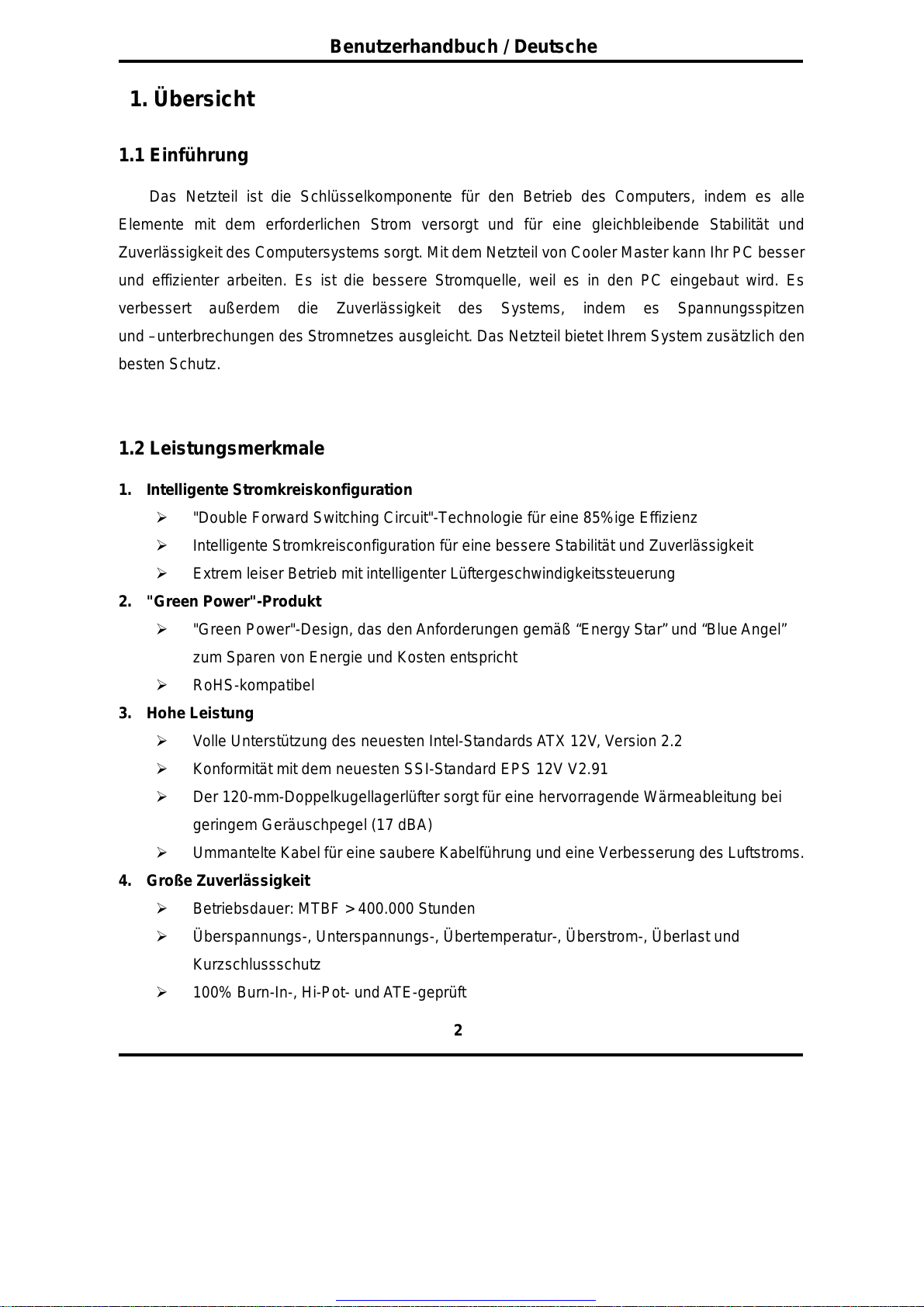

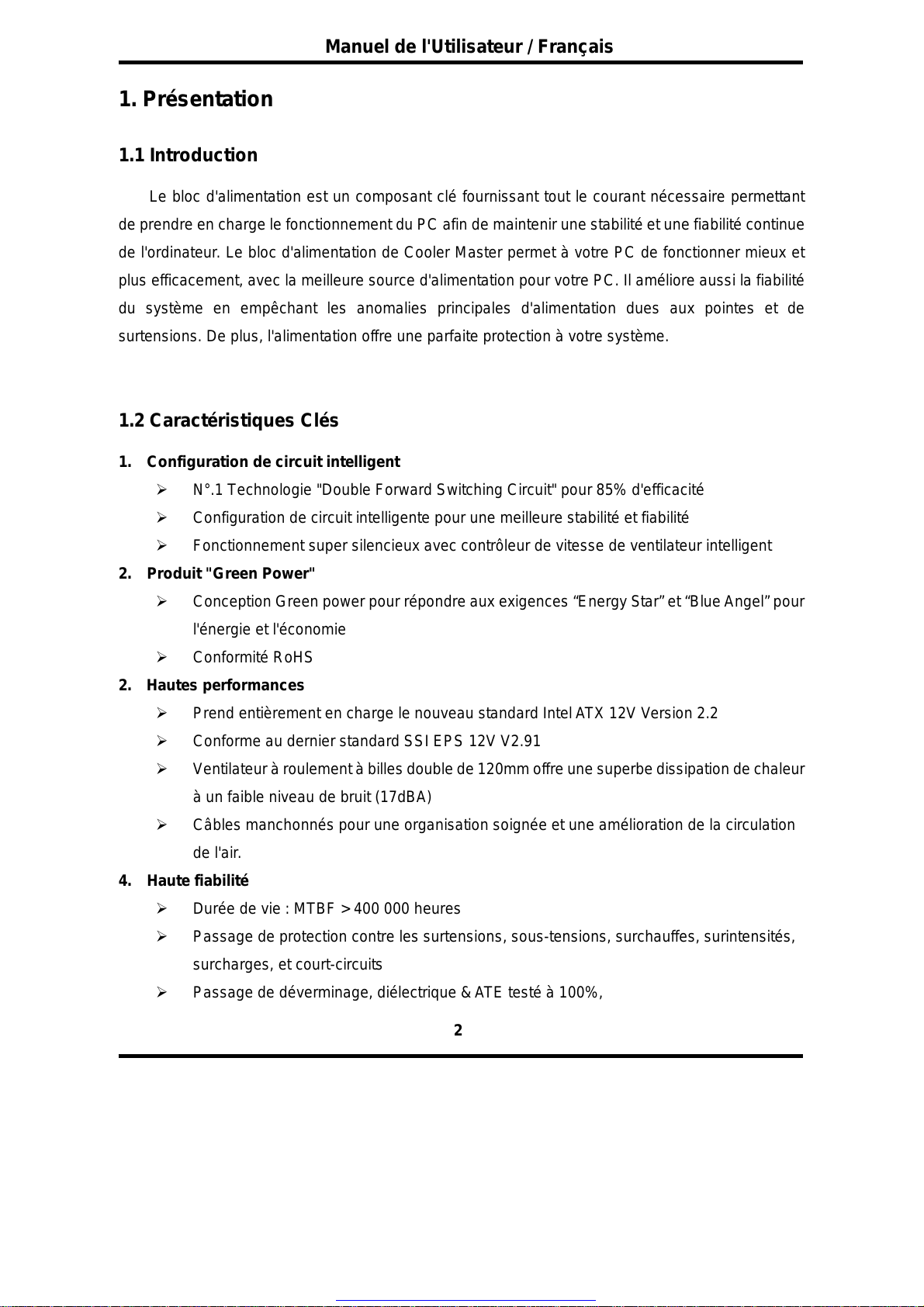

1. Overview
1.1 Introduction
Power Supply is a key component to meeting all power requirements of PC operation and
maintain continuous stability and reliability of a computer system. Cooler Master’s power supply lets
your PC operate more efficiently as power comes into your PC. It also enhances system reliability by
preventing abnormal supply from spikes and surges. In addition, the power supply provides your
system with perfect protection.
1.2 Key Features
1. Intelligent Circuit Configuration
¾No.1 "Double Forward Switching Circuit" Technology for 85% Efficiency
¾Intelligent circuit configuration for higher stability and reliability
¾Super silent operation with intelligent fan speed controller
2. Green Power Product
¾Green power design to meet “Energy Star” and “Blue Angel” requirements for energy and
money saving
¾RoHS Compliance
3. High Performance
¾Compliance with the newest Intel standardATX 12V V 2.2
¾Compliance with the newest SSI standard EPS 12V V2.91
¾120mm dual ball bearing fan makes superb heat dissipation at low noise (17dBA)
¾Sleeved Cables for neat management and airflow improvement.
4. High reliability
¾Life expectancy: MTBF > 400,000 hours
¾Passing Over-Voltage, Under-Voltage, Over-Temperature, Over-Current, Over-Loading, and
Short circuit protection
¾Passing 100% burn-in, hi-pot & ATE tested
5. Worry free while you work or play
¾Power Failure Detector will light up when Over-Voltage, Under-Voltage, Over-Temperature,
Over-Current, Over-Loading, and Short circuit occur.
Get other manuals https://www.bkmanuals.com

3
User’s Manual / English
¾PCI-e connector with bead core protection to minimize EMI for reducing noises and
improving video quality.
1.3 Model Descriptions
RS-600-ASAA: ATX-12V 600W Active PFC Power Supply

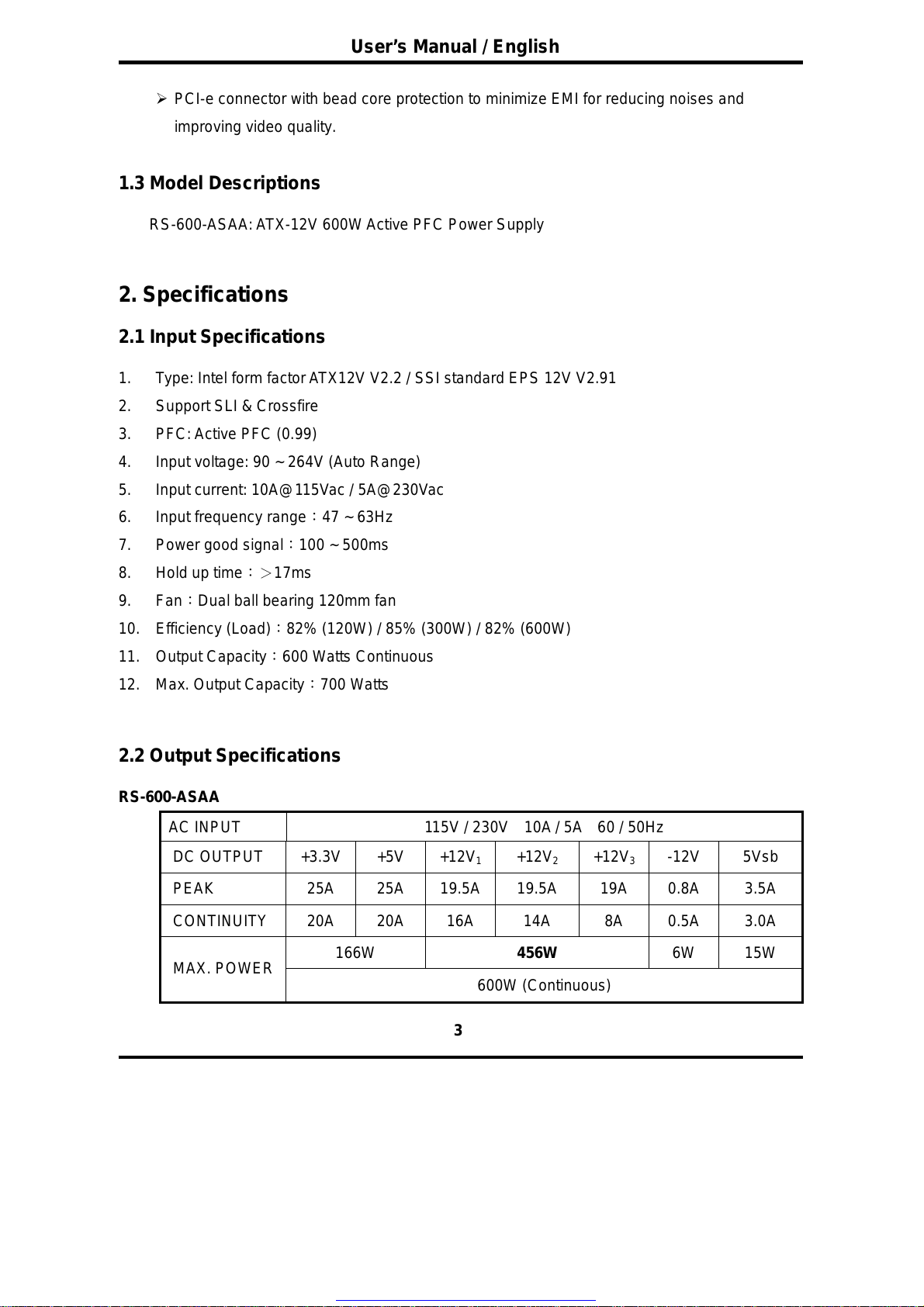

2. Specifications
2.1 Input Specifications
1. Type: Intel form factor ATX12V V2.2 / SSI standard EPS 12V V2.91
2. Support SLI & Crossfire
3. PFC: Active PFC (0.99)
4. Input voltage: 90 ~ 264V (Auto Range)
5. Input current: 10A@115Vac / 5A@230Vac
6. Input frequency range：47 ~ 63Hz
7. Power good signal：100 ~ 500ms
8. Hold up time：＞17ms
9. Fan：Dual ball bearing 120mm fan
10. Efficiency (Load)：82% (120W) / 85% (300W) / 82% (600W)
11. Output Capacity：600 Watts Continuous
12. Max. Output Capacity：700 Watts

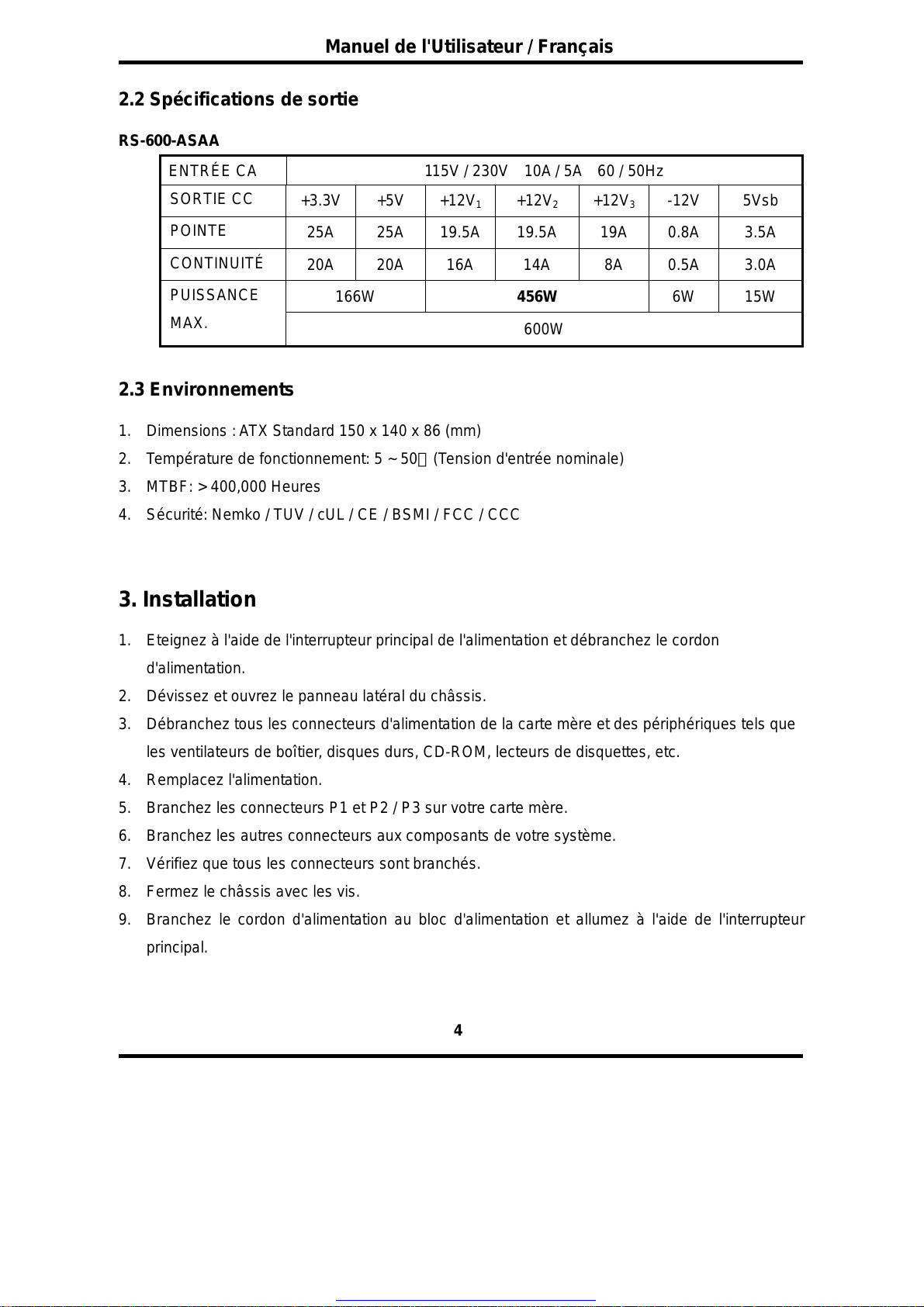

2.2 Output Specifications
RS-600-ASAA
AC INPUT 115V / 230V 10A / 5A 60 / 50Hz
DC OUTPUT +3.3V +5V +12V1+12V2+12V3-12V 5Vsb
PEAK 25A 25A 19.5A 19.5A 19A 0.8A 3.5A
CONTINUITY 20A 20A 16A 14A 8A 0.5A 3.0A
166W 456W 6W 15W
MAX. POWER 600W (Continuous)
Get other manuals https://www.bkmanuals.com

4
User’s Manual / English
2.3 Environments
1. Dimension：StandardATX PS2 150×140×86 mm
2. Operation temperature：5~50℃（Nominal Input Voltage）
3. MTBF：＞400,000 hours
4. Safety：Nemko / TUV / cUL / CE / BSMI / FCC / CCC

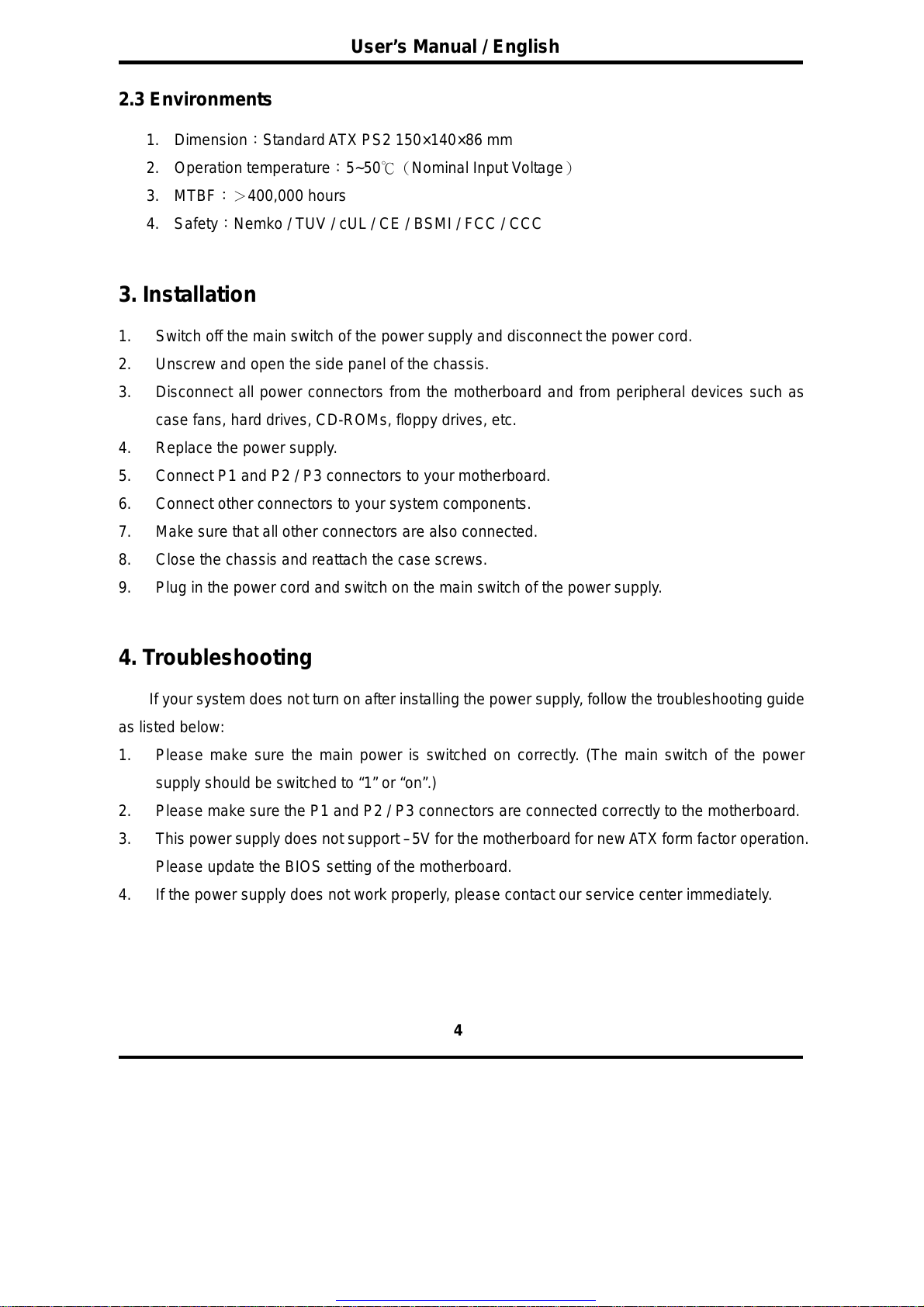

3. Installation
1. Switch off the main switch of the power supply and disconnect the power cord.
2. Unscrew and open the side panel of the chassis.
3. Disconnect all power connectors from the motherboard and from peripheral devices such as
case fans, hard drives, CD-ROMs, floppy drives, etc.
4. Replace the power supply.
5. Connect P1 and P2 / P3 connectors to your motherboard.
6. Connect other connectors to your system components.
7. Make sure that all other connectors are also connected.
8. Close the chassis and reattach the case screws.
9. Plug in the power cord and switch on the main switch of the power supply.
4. Troubleshooting
If your system does not turn on after installing the power supply, follow the troubleshooting guide
as listed below:
1. Please make sure the main power is switched on correctly. (The main switch of the power
supply should be switched to “1” or “on”.)
2. Please make sure the P1 and P2 / P3 connectors are connected correctly to the motherboard.
3. This power supply does not support –5V for the motherboard for new ATX form factor operation.
Please update the BIOS setting of the motherboard.
4. If the power supply does not work properly, please contact our service center immediately.
Get other manuals https://www.bkmanuals.com

5
User’s Manual / English
PIN 1 PIN 5

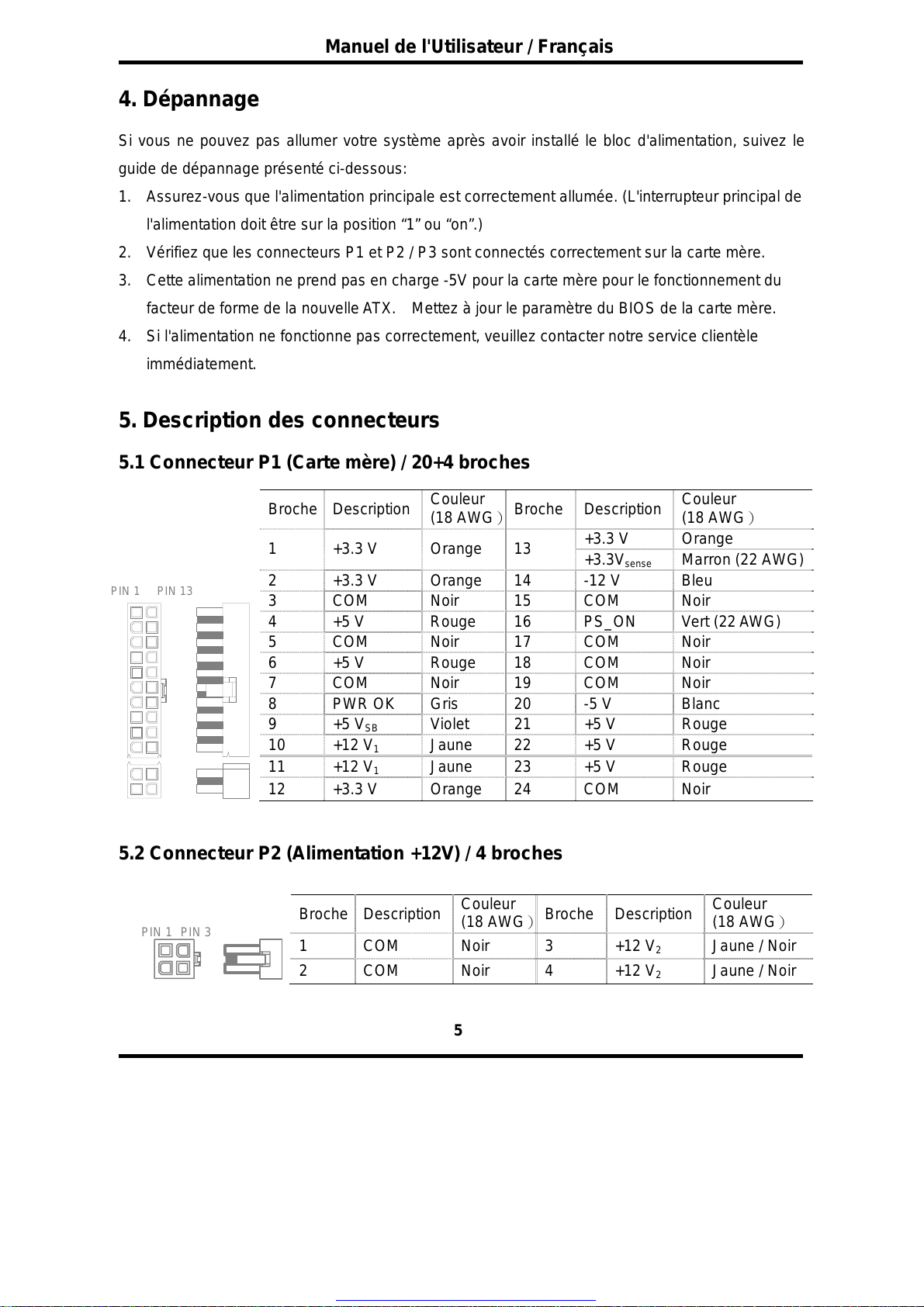

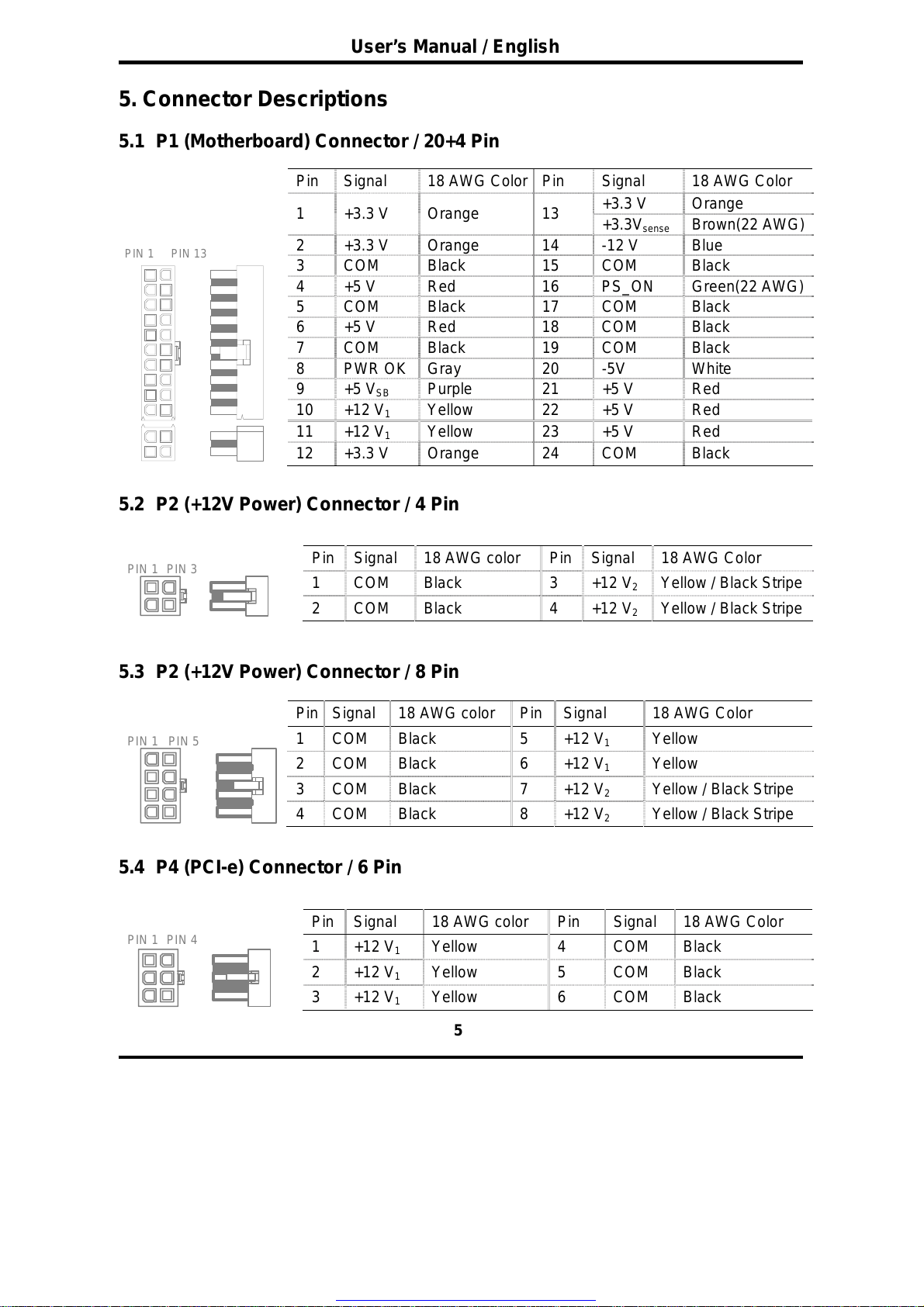

5. Connector Descriptions
5.1 P1 (Motherboard) Connector / 20+4 Pin
5.2 P2 (+12V Power) Connector / 4 Pin
5.3 P2 (+12V Power) Connector / 8 Pin
5.4 P4 (PCI-e) Connector / 6 Pin
Pin Signal 18 AWG Color Pin Signal 18 AWG Color
+3.3 V Orange
1 +3.3 V Orange 13 +3.3Vsense Brown(22 AWG)
2 +3.3 V Orange 14 -12 V Blue
3 COM Black 15 COM Black
4 +5 V Red 16 PS_ON Green(22 AWG)
5 COM Black 17 COM Black
6 +5 V Red 18 COM Black
7 COM Black 19 COM Black
8 PWR OK Gray 20 -5V White
9 +5 VSB Purple 21 +5 V Red
10 +12 V1Yellow 22 +5 V Red
11 +12 V1Yellow 23 +5 V Red
12 +3.3 V Orange 24 COM Black
Pin Signal 18 AWG color Pin Signal 18 AWG Color
1 COM Black 3 +12 V2Yellow / Black Stripe
2 COM Black 4 +12 V2Yellow / Black Stripe
Pin Signal 18 AWG color Pin Signal 18 AWG Color
1 COM Black 5 +12 V1Yellow
2 COM Black 6 +12 V1Yellow
3 COM Black 7 +12 V2Yellow / Black Stripe
4 COM Black 8 +12 V2Yellow / Black Stripe
Pin Signal 18 AWG color Pin Signal 18 AWG Color
1 +12 V1Yellow 4 COM Black
2 +12 V1Yellow 5 COM Black
3 +12 V1Yellow 6 COM Black
PIN 1 PIN 13
PIN 1 PIN 3
PIN 1 PIN 4
Get other manuals https://www.bkmanuals.com

6
User’s Manual / English
PIN 1
5.5 P5 (PCI-e) Connector / 6 Pin
5.6 P6, P7, P8, P9, P10, P11 (SATA) Connectors
5.7 P12, P13, P14, P15, P16 (Peripheral) Connectors
5.8 P17 (Floppy) Connectors
Pi
n
Signal 18 AWG color Pin Signal 18 AWG Color
1 +12 V3Yellow / Blue Stripe 4 COM Black
2 +12 V3Yellow / Blue Stripe 5 COM Black
3 +12 V3Yellow / Blue Stripe 6 COM Black
Pin Signal 18 AWG Color
5 +12V1Yellow
4 COM Black
3 +5V Red
2 COM Black
1 +3.3V Orange
Pin Signal 18 AWG Color
1 +12V1Yellow
2 COM Black
3 COM Black
4 +5V Red
Pin Signal 22 AWG Color
1 +5 V Red
2 COM Black
3 COM Black
4 +12V1Yellow
PIN 1
PIN 1
PIN 1 PIN 4
Get other manuals https://www.bkmanuals.com

7
User’s Manual / English

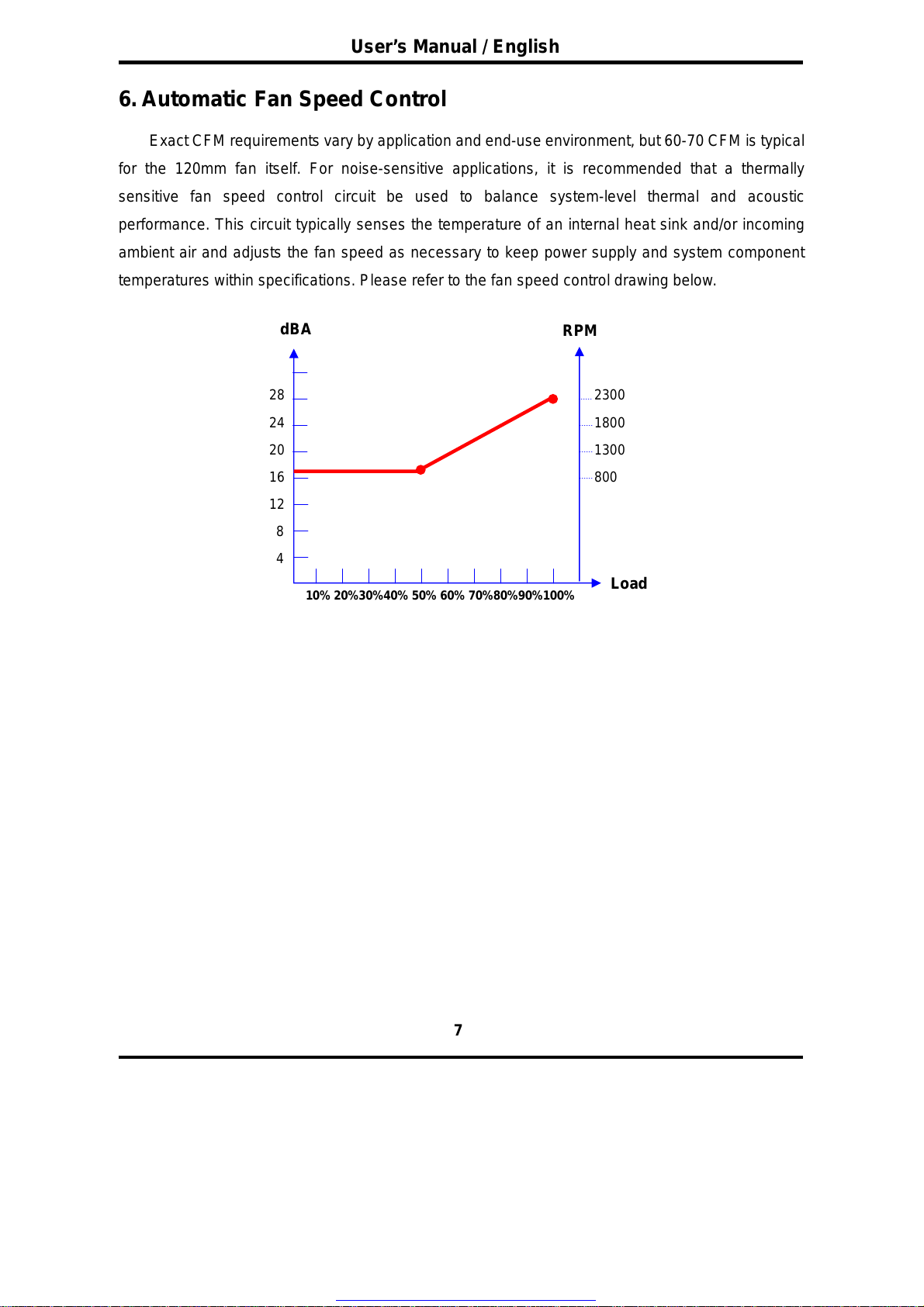

6. Automatic Fan Speed Control
Exact CFM requirements vary by application and end-use environment, but 60-70 CFM is typical
for the 120mm fan itself. For noise-sensitive applications, it is recommended that a thermally
sensitive fan speed control circuit be used to balance system-level thermal and acoustic
performance. This circuit typically senses the temperature of an internal heat sink and/or incoming
ambient air and adjusts the fan speed as necessary to keep power supply and system component
temperatures within specifications. Please refer to the fan speed control drawing below.
RPM
dBA
Load
28
24
20
16
12
8
4
2300
1800
1300
800
10% 20%30%40% 50% 60% 70%80%90%100%
Get other manuals https://www.bkmanuals.com

Table des matières
GARANTIE ..........................................................................................................................................1
CONSIGNES DE SECURITE IMPORTANTES...................................................................................1
1. PRESENTATION .............................................................................................................................2
1.1 Introduction-------------------------------------------------------------------------------------------------------2
1.2 Caractéristiques Clés------------------------------------------------------------------------------------------2
1.3 Descriptions des Modèles ------------------------------------------------------------------------------------3
2. SPECIFICATIONS...........................................................................................................................3
2.1 Spécifications d'Entrée ----------------------------------------------------------------------------------------3
2.2 Spécifications de sortie----------------------------------------------------------------------------------------4
2.3 Environnements-------------------------------------------------------------------------------------------------4
3. INSTALLATION...............................................................................................................................4
4. DEPANNAGE ..................................................................................................................................5
5. DESCRIPTION DES CONNECTEURS...........................................................................................5
5.1 Connecteur P1 (Carte mère) / 20+4 broches ------------------------------------------------------------5
5.2 Connecteur P2 (Alimentation +12V) / 4 broches--------------------------------------------------------5
5.3 Connecteur P3 (Alimentation +12V) / 8 broches--------------------------------------------------------6
5.4 Connecteur P4 (PCI-e) / 6 broches-------------------------------------------------------------------------6
5.5 Connecteur P5 (PCI-e) / 6 broches-------------------------------------------------------------------------6
5.6 Connecteurs P6, P7, P8, P9, P10, P11 (SATA) ---------------------------------------------------------6
5.7 Connecteurs P12, P13, P14, P15, P16 (Périphérique)------------------------------------------------7
5.8 Connecteurs P17 (Lecteur de disquette)------------------------------------------------------------------7
6. CONTROLE DE VITESSE VENTILATEUR AUTOMATIQUE.........................................................7
Get other manuals https://www.bkmanuals.com

1
Manuel de l'Utilisateur / Français

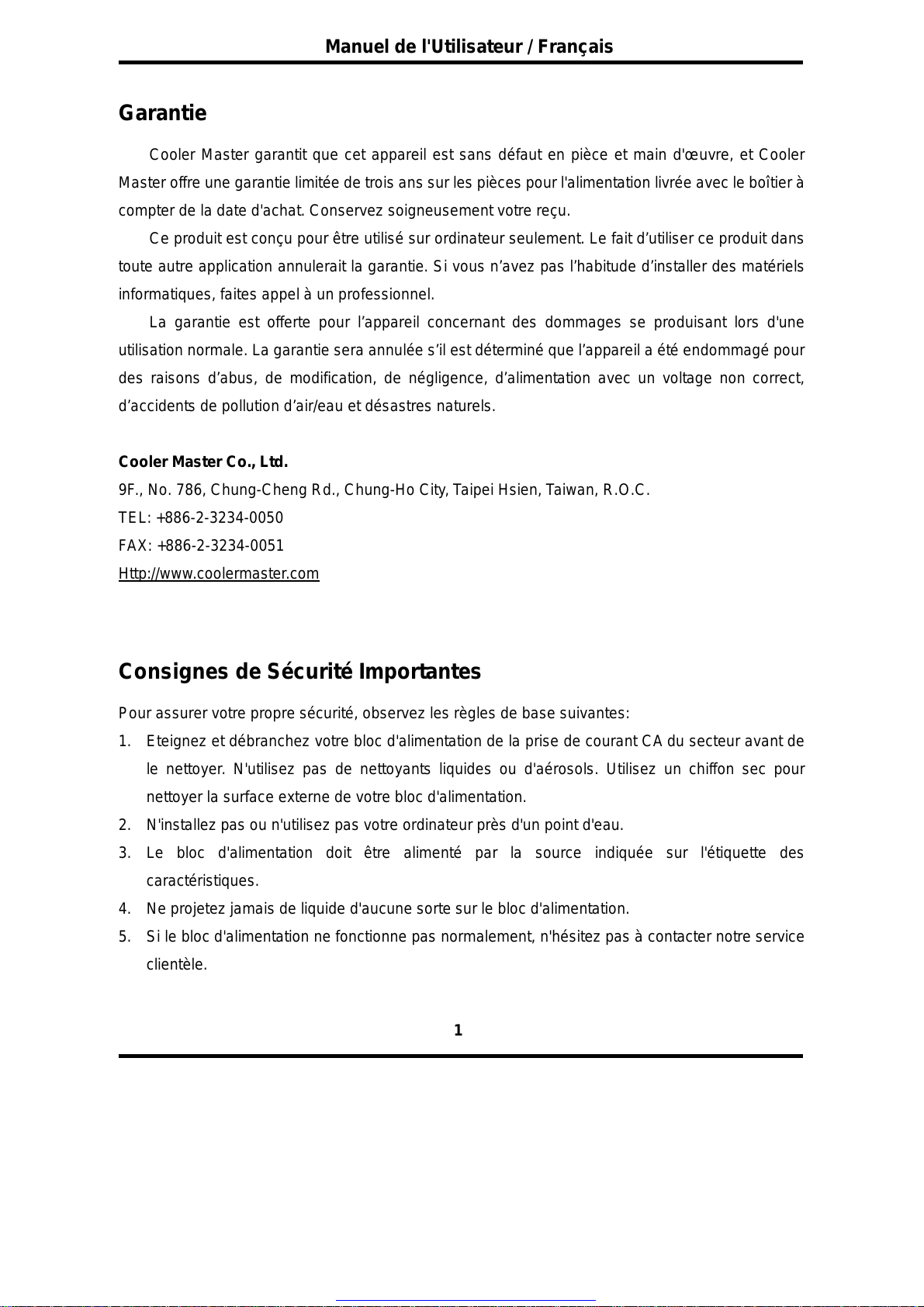

Garantie
Cooler Master garantit que cet appareil est sans défaut en pièce et main d'œuvre, et Cooler
Master offre une garantie limitée de trois ans sur les pièces pour l'alimentation livrée avec le boîtier à
compter de la date d'achat. Conservez soigneusement votre reçu.
Ce produit est conçu pour être utilisé sur ordinateur seulement. Le fait d’utiliser ce produit dans
toute autre application annulerait la garantie. Si vous n’avez pas l’habitude d’installer des matériels
informatiques, faites appel à un professionnel.
La garantie est offerte pour l’appareil concernant des dommages se produisant lors d'une
utilisation normale. La garantie sera annulée s’il est déterminé que l’appareil a été endommagé pour
des raisons d’abus, de modification, de négligence, d’alimentation avec un voltage non correct,
d’accidents de pollution d’air/eau et désastres naturels.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: [phone]
FAX: [phone]
Http://www.coolermaster.com
Consignes de Sécurité Importantes
Pour assurer votre propre sécurité, observez les règles de base suivantes:
1. Eteignez et débranchez votre bloc d'alimentation de la prise de courant CA du secteur avant de
le nettoyer. N'utilisez pas de nettoyants liquides ou d'aérosols. Utilisez un chiffon sec pour
nettoyer la surface externe de votre bloc d'alimentation.
2. N'installez pas ou n'utilisez pas votre ordinateur près d'un point d'eau.
3. Le bloc d'alimentation doit être alimenté par la source indiquée sur l'étiquette des
caractéristiques.
4. Ne projetez jamais de liquide d'aucune sorte sur le bloc d'alimentation.
5. Si le bloc d'alimentation ne fonctionne pas normalement, n'hésitez pas à contacter notre service
clientèle.
Get other manuals https://www.bkmanuals.com

2
Manuel de l'Utilisateur / Français
1. Présentation
1.1 Introduction
Le bloc d'alimentation est un composant clé fournissant tout le courant nécessaire permettant
de prendre en charge le fonctionnement du PC afin de maintenir une stabilité et une fiabilité continue
de l'ordinateur. Le bloc d'alimentation de Cooler Master permet à votre PC de fonctionner mieux et
plus efficacement, avec la meilleure source d'alimentation pour votre PC. Il améliore aussi la fiabilité
du système en empêchant les anomalies principales d'alimentation dues aux pointes et de
surtensions. De plus, l'alimentation offre une parfaite protection à votre système.
1.2 Caractéristiques Clés
1. Configuration de circuit intelligent
¾N°.1 Technologie "Double Forward Switching Circuit" pour 85% d'efficacité
¾Configuration de circuit intelligente pour une meilleure stabilité et fiabilité
¾Fonctionnement super silencieux avec contrôleur de vitesse de ventilateur intelligent
2. Produit "Green Power"
¾Conception Green power pour répondre aux exigences “Energy Star” et “Blue Angel” pour
l'énergie et l'économie
¾Conformité RoHS
2. Hautes performances
¾Prend entièrement en charge le nouveau standard IntelATX 12V Version 2.2
¾Conforme au dernier standard SSI EPS 12V V2.91
¾Ventilateur à roulement à billes double de 120mm offre une superbe dissipation de chaleur
à un faible niveau de bruit (17dBA)
¾Câbles manchonnés pour une organisation soignée et une amélioration de la circulation
de l'air.
4. Haute fiabilité
¾Durée de vie : MTBF > 400 000 heures
¾Passage de protection contre les surtensions, sous-tensions, surchauffes, surintensités,
surcharges, et court-circuits
¾Passage de déverminage, diélectrique &ATE testé à 100%,
Get other manuals https://www.bkmanuals.com

3
Manuel de l'Utilisateur / Français

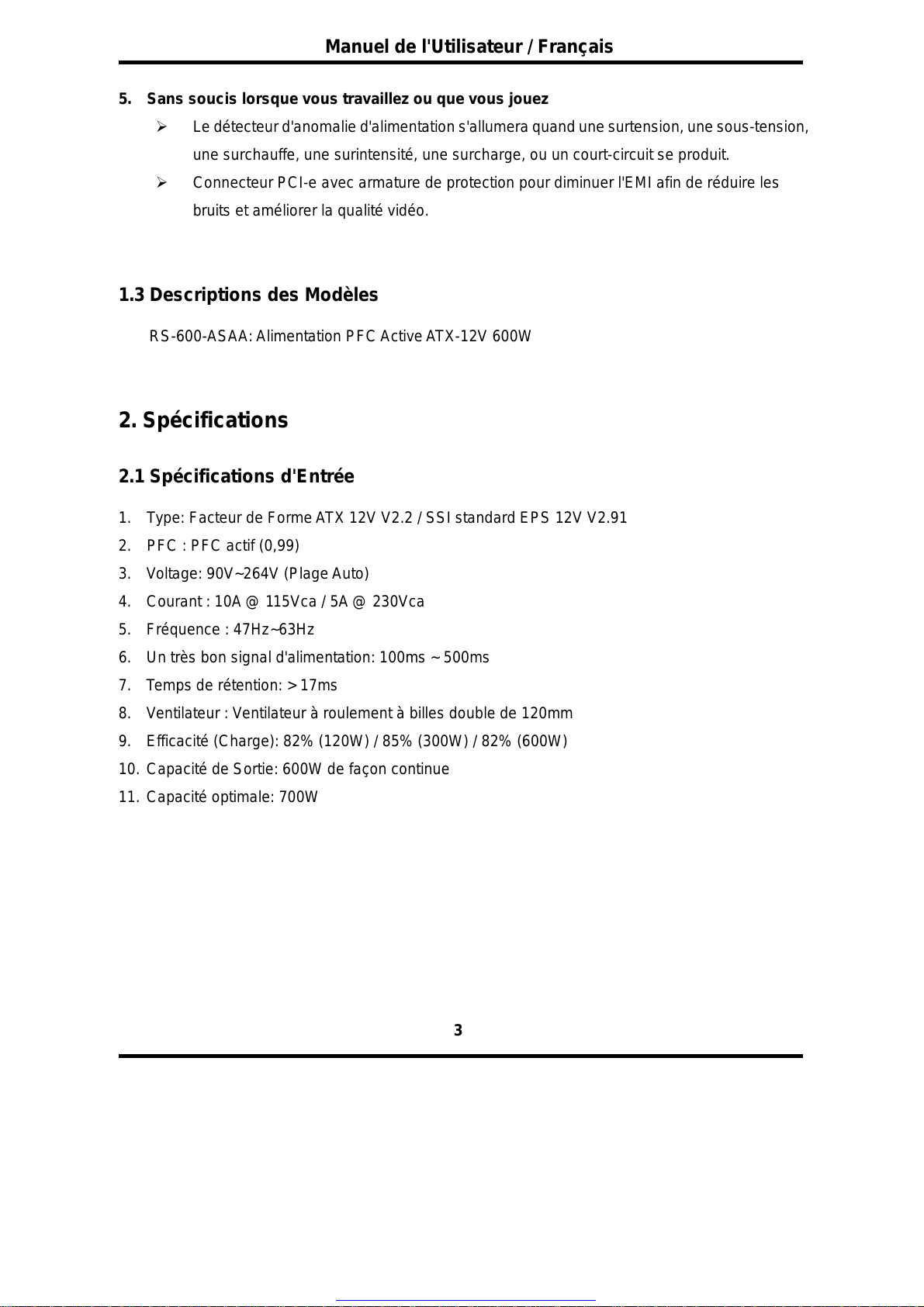

5. Sans soucis lorsque vous travaillez ou que vous jouez
¾Le détecteur d'anomalie d'alimentation s'allumera quand unesurtension, une sous-tension,
une surchauffe, une surintensité, une surcharge, ou un court-circuit se produit.
¾Connecteur PCI-e avec armature de protection pour diminuer l'EMI afin de réduire les
bruits et améliorer la qualité vidéo.
1.3 Descriptions des Modèles
RS-600-ASAA: Alimentation PFC Active ATX-12V 600W
2. Spécifications
2.1 Spécifications d'Entrée
1. Type: Facteur de Forme ATX 12V V2.2 / SSI standard EPS 12V V2.91
2. PFC : PFC actif (0,99)
3. Voltage: 90V~264V (PlageAuto)
4. Courant : 10A@ 115Vca / 5A @ 230Vca
5. Fréquence : 47Hz~63Hz
6. Un très bon signal d'alimentation: 100ms ~ 500ms
7. Temps de rétention: > 17ms
8. Ventilateur : Ventilateur à roulement à billes double de 120mm
9. Efficacité (Charge): 82% (120W) / 85% (300W) / 82% (600W)
10. Capacité de Sortie: 600W de façon continue
11. Capacité optimale: 700W
Get other manuals https://www.bkmanuals.com

4
Manuel de l'Utilisateur / Français
2.2 Spécifications de sortie
RS-600-ASAA
ENTRÉE CA 115V / 230V 10A / 5A 60 / 50Hz
SORTIE CC +3.3V +5V +12V1+12V2+12V3-12V 5Vsb
POINTE 25A 25A 19.5A 19.5A 19A 0.8A 3.5A
CONTINUITÉ 20A 20A 16A 14A 8A 0.5A 3.0A
166W 456W 6W 15W
PUISSANCE
MAX. 600W
2.3 Environnements
1. Dimensions :ATX Standard 150 x 140 x 86 (mm)
2. Température de fonctionnement: 5 ~ 50℃(Tension d'entrée nominale)
3. MTBF: > 400,000 Heures
4. Sécurité: Nemko / TUV / cUL / CE / BSMI / FCC / CCC
3. Installation
1. Eteignez à l'aide de l'interrupteur principal de l'alimentation et débranchez le cordon
d'alimentation.
2. Dévissez et ouvrez le panneau latéral du châssis.
3. Débranchez tous les connecteurs d'alimentation de la carte mère et des périphériques tels que
les ventilateurs de boîtier, disques durs, CD-ROM, lecteurs de disquettes, etc.
4. Remplacez l'alimentation.
5. Branchez les connecteurs P1 et P2 / P3 sur votre carte mère.
6. Branchez les autres connecteurs aux composants de votre système.
7. Vérifiez que tous les connecteurs sont branchés.
8. Fermez le châssis avec les vis.
9. Branchez le cordon d'alimentation au bloc d'alimentation et allumez à l'aide de l'interrupteur
principal.
Get other manuals https://www.bkmanuals.com

5
Manuel de l'Utilisateur / Français
4. Dépannage
Si vous ne pouvez pas allumer votre système après avoir installé le bloc d'alimentation, suivez le
guide de dépannage présenté ci-dessous:
1. Assurez-vous que l'alimentation principale est correctement allumée. (L'interrupteur principal de
l'alimentation doit être sur la position “1” ou “on”.)
2. Vérifiez que les connecteurs P1 et P2 / P3 sont connectés correctement sur la carte mère.
3. Cette alimentation ne prend pas en charge -5V pour la carte mère pour le fonctionnement du
facteur de forme de la nouvelleATX. Mettez à jour le paramètre du BIOS de la carte mère.
4. Si l'alimentation ne fonctionne pas correctement, veuillez contacter notre service clientèle
immédiatement.
5. Description des connecteurs
5.1 Connecteur P1 (Carte mère) / 20+4 broches
5.2 Connecteur P2 (Alimentation +12V) / 4 broches
Broche Description Couleur
(18 AWG）Broche Description Couleur (18 AWG）
+3.3 V Orange
1 +3.3 V Orange 13 +3.3Vsense Marron (22 AWG)
2 +3.3 V Orange 14 -12 V Bleu
3 COM Noir 15 COM Noir
4 +5 V Rouge 16 PS_ON Vert (22 AWG)
5 COM Noir 17 COM Noir
6 +5 V Rouge 18 COM Noir
7 COM Noir 19 COM Noir
8 PWR OK Gris 20 -5 V Blanc
9 +5 VSB Violet 21 +5 V Rouge
10 +12 V1Jaune 22 +5 V Rouge
11 +12 V1Jaune 23 +5 V Rouge
12 +3.3 V Orange 24 COM Noir
Broche Description Couleur
(18 AWG）Broche Description Couleur (18 AWG）
1 COM Noir 3 +12 V2Jaune / Noir
2 COM Noir 4 +12 V2Jaune / Noir
PIN 1 PIN 13
PIN 1 PIN 3
Get other manuals https://www.bkmanuals.com

6
Manuel de l'Utilisateur / Français
PIN 1
PIN 1 PIN 5

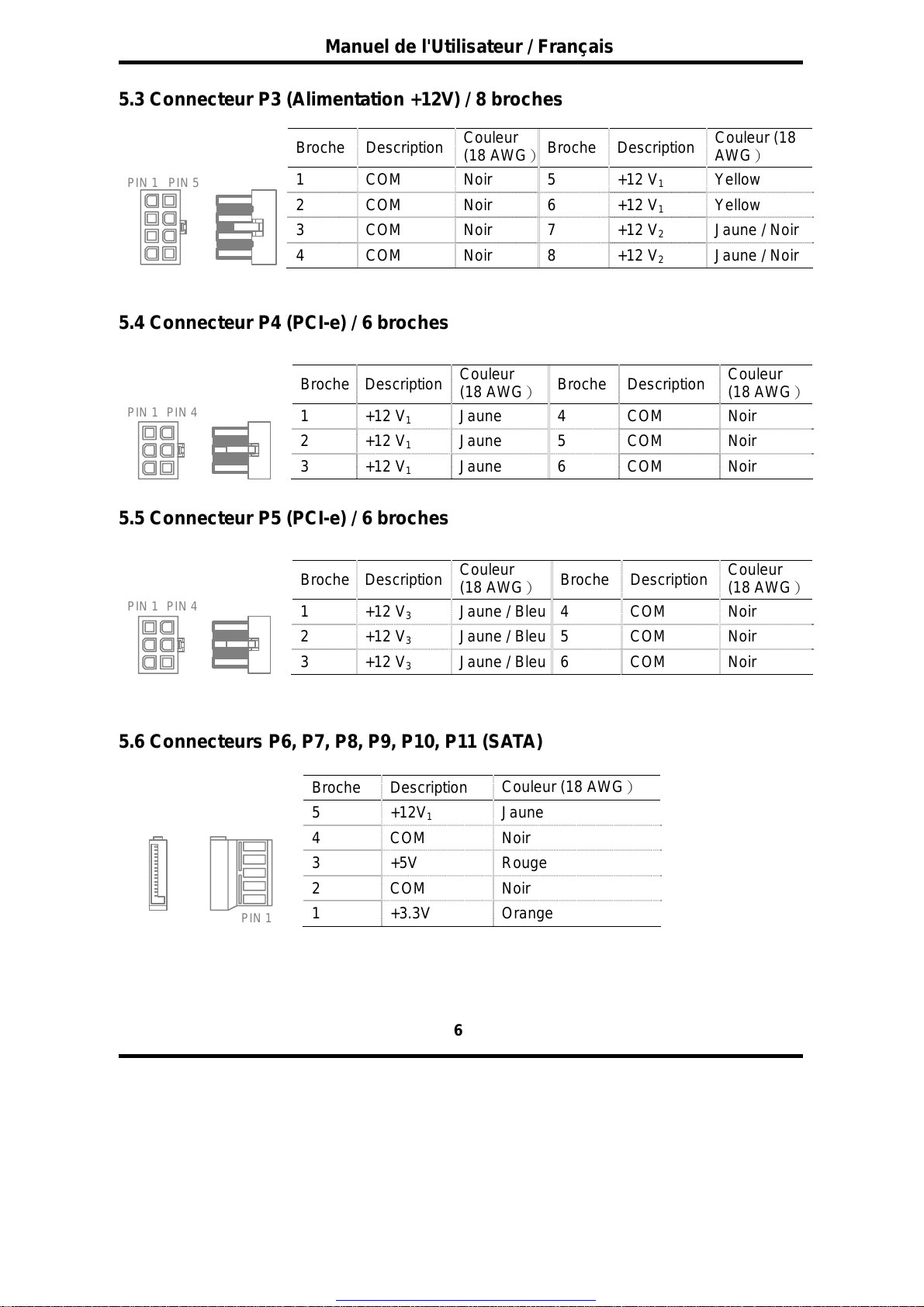

5.3 Connecteur P3 (Alimentation +12V) / 8 broches
5.4 Connecteur P4 (PCI-e) / 6 broches
5.5 Connecteur P5 (PCI-e) / 6 broches
5.6 Connecteurs P6, P7, P8, P9, P10, P11 (SATA)
Broche Description Couleur
(18 AWG）Broche Description Couleur (18
AWG）
1 COM Noir 5 +12 V1Yellow
2 COM Noir 6 +12 V1Yellow
3 COM Noir 7 +12 V2Jaune / Noir
4 COM Noir 8 +12 V2Jaune / Noir
Broche Description Couleur
(18 AWG）Broche Description Couleur (18 AWG）
1 +12 V1Jaune 4 COM Noir
2 +12 V1Jaune 5 COM Noir
3 +12 V1Jaune 6 COM Noir
Broche Description Couleur
(18 AWG）Broche Description Couleur
(18 AWG）
1 +12 V3Jaune / Bleu 4 COM Noir
2 +12 V3Jaune / Bleu 5 COM Noir
3 +12 V3Jaune / Bleu 6 COM Noir
Broche Description Couleur (18 AWG）
5 +12V1Jaune
4 COM Noir
3 +5V Rouge
2 COM Noir
1 +3.3V Orange
PIN 1 PIN 4
PIN 1 PIN 4
Get other manuals https://www.bkmanuals.com

7
Manuel de l'Utilisateur / Français
RPM
dBA
Load
28
24
20
16
12
8
4
2300
1800
1300
800
10% 20%30%40% 50% 60% 70%80%90%100%
5.7 Connecteurs P12, P13, P14, P15, P16 (Périphérique)
5.8 Connecteurs P17 (Lecteur de disquette)
6. Contrôle de vitesse Ventilateur automatique
Les exigences CFM varient selon les applications et l'environnement d'utilisation finale, mais le
60-70 CFM est typique pour le ventilateur 120mm. Pour des applications sensibles au bruit, il est
recommandé qu'un circuit de contrôle de vitesse du ventilateur thermo-sensible soit utilisé pour
équilibrer les performances accoustiques et thermiques au niveau du système. Ce circuit détecte
généralement la température d'un dissipateur de chaleur et/ou de l'air ambiant entrant et ajuste la
vitesse du ventilateur si nécessaire
pour conserver les températures de
l'alimentation et des composants du
système au niveau requis par les
spécifications. Veuillez vous reporter
à l'illustration du contrôle de vitesse
du ventilateur donnée ci-dessous.
Broche Description Couleur (18 AWG）
1 +12V1Jaune
2 COM Noir
3 COM Noir
4 +5V Rouge
Broche Description Couleur ( 22AWG）
1 +5 V Rouge
2 COM Noir
3 COM Noir
4 +12V1Jaune
PIN 1
PIN 1
Get other manuals https://www.bkmanuals.com

Inhalt
GARANTIE ..........................................................................................................................................1
WICHTIGE SICHERHEITSHINWEISE................................................................................................1
1. ÜBERSICHT....................................................................................................................................2
1.1 Einführung--------------------------------------------------------------------------------------------------------2
1.2 Leistungsmerkmale---------------------------------------------------------------------------------------------2
1.3 Modellbeschreibung--------------------------------------------------------------------------------------------3
2. SPEZIFIKATIONEN.........................................................................................................................3
2.1 Eingang -----------------------------------------------------------------------------------------------------------3
2.2 Ausgang-----------------------------------------------------------------------------------------------------------4
2.3 Umgebungsbedingungen-------------------------------------------------------------------------------------4
3. INSTALLATION...............................................................................................................................4
4. FEHLERBEHEBUNG......................................................................................................................5
5. ANSCHLÜSSE ................................................................................................................................5
5.1 P1-Anschluss (Motherboard) / 20+4-polig----------------------------------------------------------------5
5.2 P2-Anschluss (+12V Strom) / 4-polig ----------------------------------------------------------------------5
5.3 P3-Anschluss (+12V Strom) / 8-polig ----------------------------------------------------------------------6
5.4 P4-Anschluss (PCI-e) / 6-polig ------------------------------------------------------------------------------6
5.5 P5-Anschluss (PCI-e) / 6-polig ------------------------------------------------------------------------------6
5.6 Anschlüsse P6, P7, P8, P9, P10, P11 (SATA)-----------------------------------------------------------6
5.7 Anschlüsse P12, P13, P14, P15, P16 (Peripherie)-----------------------------------------------------7
5.8 Anschlüsse P17 (Floppy) -------------------------------------------------------------------------------------7
6. AUTOMATISCHE STEUERUNG DER VENTILATORGESCHWINDIGKEIT..................................7
Get other manuals https://www.bkmanuals.com

1
Benutzerhandbuch / Deutsche
Garantie
Cooler Master garantiert, dass dieses Gerät frei von Material- und Herstellungsfehlern ist.
Cooler Master bietet beschränkt auf die Hardware beginnend mit dem Kaufdatum eine dreijährige
Garantie für das Netzteil mit dem Gehäuse. Bewahren Sie die Quittung als Kaufbeleg sorgfältig auf.
Dieses Produkt ist nur für die Benutzung mit einem Computer vorgesehen. Die Verwendung
dieses Produkts in einem anderen Gerät führt zum Verlust der Garantieansprüche. Wenn Sie sich
bei der Installation der Computer-Hardware unsicher sind, wenden Sie sich an einen Fachmann.
Die vorliegende Garantie ist nur bei normaler Benutzung des Produkts gültig. Die Garantie ist
ungültig, wenn festgestellt werden sollte, dass das Gerät aufgrund zweckentfremdeter Benutzung,
fehlerhafter Benutzung, Manipulation des Geräts, unvorsichtiger Handhabung, Anschlusses an
ungeeignete Stromquellen, Unfällen mit Luft-/Wasserverschmutzung und in der Folge von
Naturkatastrophen beschädigt wurde.
Cooler Master Co., Ltd.
9F., No. 786, Chung-Cheng Rd., Chung-Ho City, Taipei Hsien, Taiwan, R.O.C.
TEL: [phone]
FAX: [phone]
Http://www.coolermaster.com
Wichtige Sicherheitshinweise
Für Ihre eigene Sicherheit ist es wichtig, dass Sie die folgenden Grundregeln beachten:
1. Schalten Sie die PSU (Stromversorgungseinheit) vor dem Reinigen aus und trennen sie vom
Stromnetz. Verwenden Sie keine Reinigungsflüssigkeiten oder -sprays. Reinigen Sie das
Gehäuse der PSU von außen mit einem trockenen Tuch.
2. Das Computersystem darf nicht in der Nähe von Wasser aufgestellt oder betrieben werden.
3. Die Stromquelle, mit der die PSU betrieben wird, muss mit den auf dem Etikett angegebenen
Werten übereinstimmen.
4. Achten Sie darauf, dass keine Flüssigkeiten auf der PSU auskippen.
5. Wenden Sie sich an das Servicezentrum, wenn die PSU Funktionsstörungen aufweist.
Get other manuals https://www.bkmanuals.com

2
Benutzerhandbuch / Deutsche
1. Übersicht
1.1 Einführung
Das Netzteil ist die Schlüsselkomponente für den Betrieb des Computers, indem es alle
Elemente mit dem erforderlichen Strom versorgt und für eine gleichbleibende Stabilität und
Zuverlässigkeit des Computersystems sorgt. Mit dem Netzteil von Cooler Master kann Ihr PC besser
und effizienter arbeiten. Es ist die bessere Stromquelle, weil es in den PC eingebaut wird. Es
verbessert außerdem die Zuverlässigkeit des Systems, indem es Spannungsspitzen
und –unterbrechungen des Stromnetzes ausgleicht. Das Netzteil bietet Ihrem System zusätzlich den
besten Schutz.
1.2 Leistungsmerkmale
1. Intelligente Stromkreiskonfiguration
¾"Double Forward Switching Circuit"-Technologie für eine 85%ige Effizienz
¾Intelligente Stromkreisconfiguration für eine bessere Stabilität und Zuverlässigkeit
¾Extrem leiser Betrieb mit intelligenter Lüftergeschwindigkeitssteuerung
2. "Green Power"-Produkt
¾"Green Power"-Design, das denAnforderungen gemäß “Energy Star” und “BlueAngel”
zum Sparen von Energie und Kosten entspricht
¾RoHS-kompatibel
3. Hohe Leistung
¾Volle Unterstützung des neuesten Intel-Standards ATX 12V, Version 2.2
¾Konformität mit dem neuesten SSI-Standard EPS 12V V2.91
¾Der 120-mm-Doppelkugellagerlüfter sorgt für eine hervorragende Wärmeableitung bei
geringem Geräuschpegel (17 dBA)
¾Ummantelte Kabel für eine saubere Kabelführung und eine Verbesserung des Luftstroms.
4. Große Zuverlässigkeit
¾Betriebsdauer: MTBF > 400.000 Stunden
¾Überspannungs-, Unterspannungs-, Übertemperatur-, Überstrom-, Überlast und
Kurzschlussschutz
¾100% Burn-In-, Hi-Pot- undATE-geprüft
Get other manuals https://www.bkmanuals.com

3
Benutzerhandbuch / Deutsche

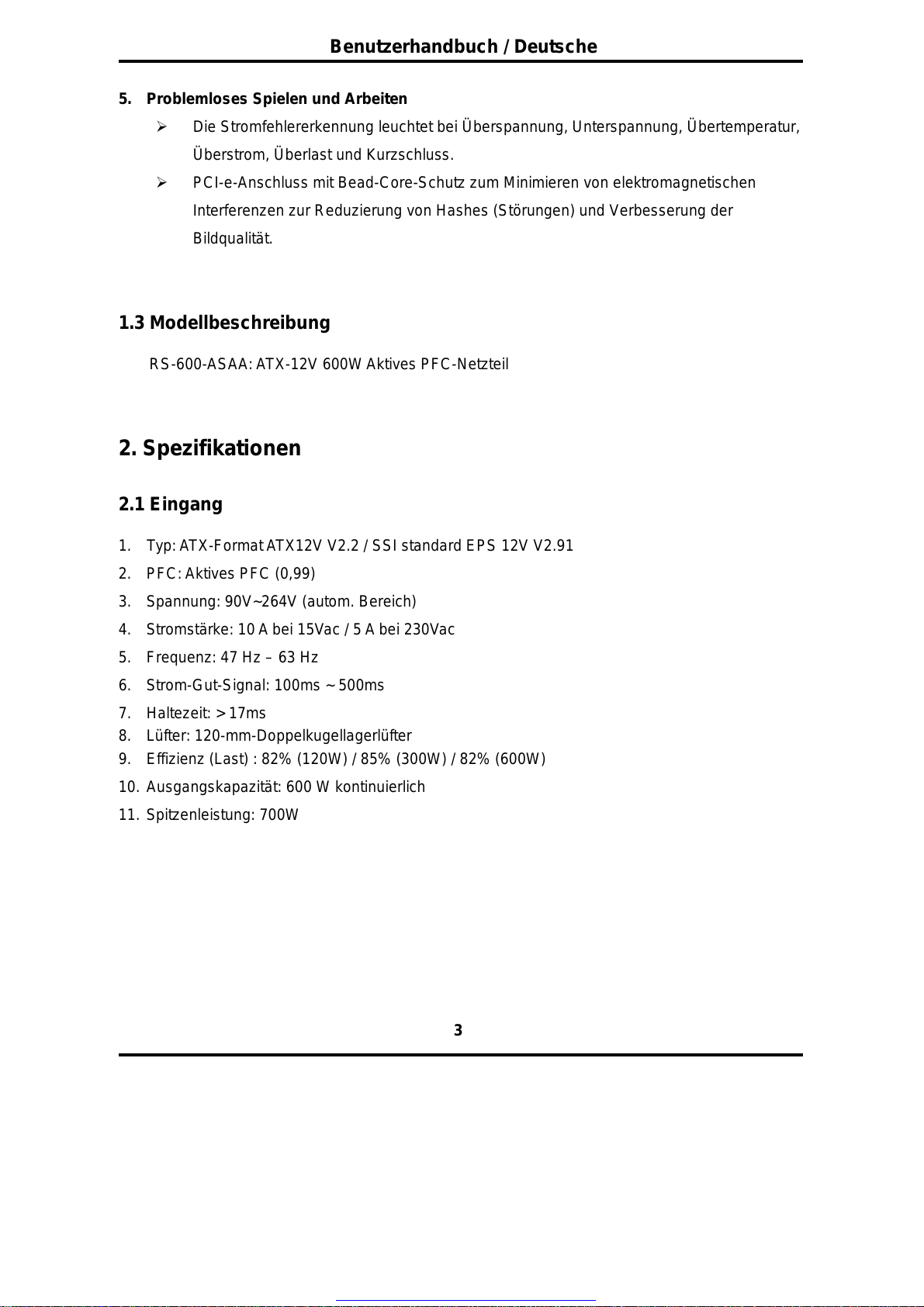

5. Problemloses Spielen und Arbeiten
¾Die Stromfehlererkennung leuchtet bei Überspannung, Unterspannung, Übertemperatur,
Überstrom, Überlast und Kurzschluss.
¾PCI-e-Anschluss mit Bead-Core-Schutz zum Minimieren von elektromagnetischen
Interferenzen zur Reduzierung von Hashes (Störungen) und Verbesserung der
Bildqualität.
1.3 Modellbeschreibung
RS-600-ASAA: ATX-12V 600W Aktives PFC-Netzteil
2. Spezifikationen
2.1 Eingang
1. Typ: ATX-Format ATX12V V2.2 / SSI standard EPS 12V V2.91
2. PFC: Aktives PFC (0,99)
3. Spannung: 90V~264V (autom. Bereich)
4. Stromstärke: 10 A bei 15Vac / 5 A bei 230Vac
5. Frequenz: 47 Hz – 63 Hz
6. Strom-Gut-Signal: 100ms ~ 500ms
7. Haltezeit: > 17ms
8. Lüfter: 120-mm-Doppelkugellagerlüfter
9. Effizienz (Last) : 82% (120W) / 85% (300W) / 82% (600W)
10. Ausgangskapazität: 600 W kontinuierlich
11. Spitzenleistung: 700W
Get other manuals https://www.bkmanuals.com
