Cooper Lighting Solutions ASWP User manual

INS #
Brand Logo
reversed out of
black
INS #
IB51443022
Installation Instructions – ASWP
Instructions d’installation – ASWP
Instrucciones de instalación – ASWP
DISCLAIMER OF LIABILITY: Cooper Lighting Solutions assumes no liability for damages or losses of any kind
that may arise from the improper, careless, or negligent installation, handling or use of this product.
NOTICE: Green ground wire provided in proper location. Do not relocate.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to ensure personal safety.
APPLICATIONS:This lighting fixture is designed for outdoor lighting applications, and should not be used in area
of limited ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to
installation. Do not expose lighting fixture to rain, dust or other environmental conditions prior to installation
and insertion of photo control or shorting cap (if so equipped). Best results will be obtained if installed and
maintained according to the following instructions.
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of the
product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or attempting
any maintenance. Disconnect power at fuse or circuit breaker.
Risk of Fire- Refer to product label for specific minimum supply conductor requirements.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Fixture may become damaged and/or unstable if not installed properly.
IMPORTANT: Read carefully before installing product. Retain for future reference. Failure to comply with these
instructions may result in death, serious bodily injury and property damage.
WARNING

2Cooper Lighting Solutions IB51443022 Installation instructions
Installation Instructions – ASWP

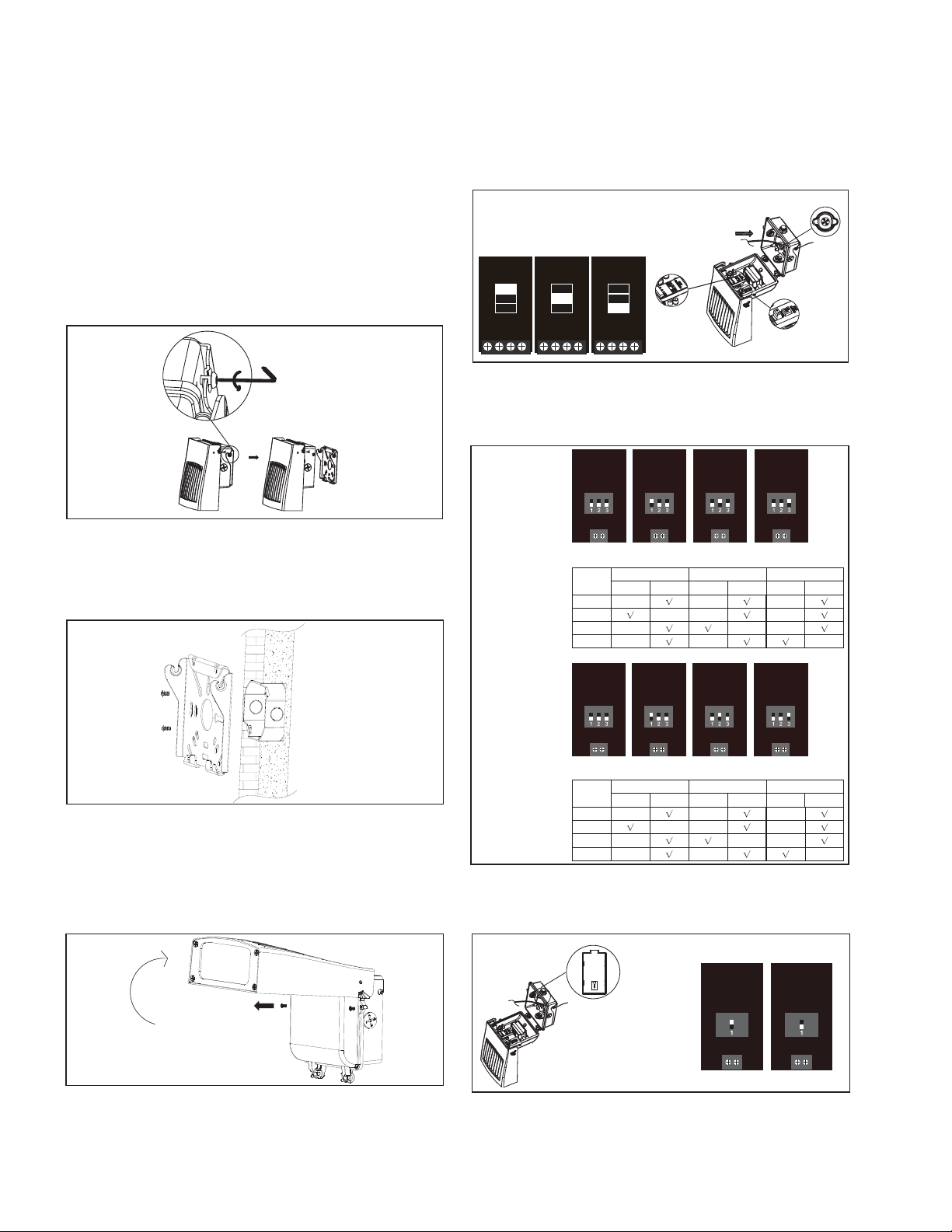

Figure 1.
Tools Required
3/32 Allen Wrench, #2 Phillips Head Screwdriver
1. Use a 3/32 Allen wrench to detach the mounting plate
from the fixture by partially unscrewing the 2 side
retaining screws, until the mounting plate is loose.
(Figure 1)
2. Use mounting screws (not provided) to fix mounting
plate to the J-box (not provided). Note the screw
hanging hooks should be facing out once installed.
(Figure 2)
Figure 2.
3. Using a phillips head screwdriver, loosen but do not
completely remove the side angle adjustment screw
and adjust the luminaire head upward to 90°. (Figure 3)
4. Open the driver box by unscrewing the top part of the
driver box. (Figure 3)
Figure 3.
5. Pull out the power supply wires (L black, N White),
grounding wire (G Green), by breaking through the 5
hole wire gasket. (Figure 4A)
Figure 4A.
Figure 5.
7. Photocell ON/OFF switch selectable by using the
sliding switch according to your desire. (Figure 5)
Installation Steps
WARNING: The luminaire shall be installed by qualified
electrician.
Figure 4B.
6. Select the desired CCT and FAO by using the sliding
switch according to project needs. (Figure 4B)
Select CCT
Select FAO
CCT switching posion
For 3000K set the switch to 3KK as shown.
For 4000K set the switch to 4KK as shown(by default)
For 5000K set the switch to 5KK as shown.
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
321COM 321COM 321COM
Photocell switch posion
Photocell switch posion
For ASWPLED1S / ASWPLED2S
ON
PHOTOCELL
SETTINGS
OFF
ON
(Default)
PHOTOCELL
SETTINGS
ON
Loosen
CCT CCT CCT
ASWPLED1S
Waage
30W
24W
20W
15W
ON
Buon 1
OFF ON
Buon 2
OFF ON
Buon 3
OFF
ASWPLED2S
Waage ON
Buon 1
OFF ON
Buon 2
OFF ON
Buon 3
OFF
75W
60W
50W
40W
FAO switching posion
For ASWPLED1S
ON
FAO
Seng
24W
ON
FAO
Seng
ON
FAO
Seng
ON
FAO
Seng
30W
(Default) 20W 15W
For ASWPLED2S
ON
FAO
Seng
ON
FAO
Seng
ON
FAO
Seng
ON
FAO
Seng
60W
75W
(Default) 50W 40W

3
Cooper Lighting Solutions IB51443022 Installation instructions
Installation Instructions – ASWP
9. Close and secure the driver box, by screwing back the
driver box screws. Torque the screws to a maximum of
13 in-lbs. Adjust back the luminaire head to downward
position. (Figure 7)
10. Using the 2 top back hanging screws of the fixture,
temporarily hang the fixture on the bottom hooks of
the mounting plate to safely make appropriate electrical
connections by following the wiring diagram, use
electrical connectors. Carefully tuck all the wires and
connectors into the J-box. (Figure 8,9)
Figure 7.
Figure 6.
Figure 8.
11. Pull up and detach the fixture. Position it to the
mounting plate using all the back top, bottom and
side hanging screws into the appropriate hooks of the
mounting plate (top to top, bottom to bottom, side to
side). Secure the fixture by tightening the two side
retaining screws. (Figure 10).
Figure 10.
12. Applying silicone caulk around the perimeter of the
driver box where it meets the wall to ensure a water-
tight seal. Finally adjust the fixture head angle according
to project needs and secure it by locking the side
philips head screw. (Figure 11)
Figure 11.
After installation
After Installation Is Complete, Please Check The Following:
1. Ensure the lighting fixture is firmly fixed to the wall.
2. Ensure wires are connected correctly before applying
power.
3. At last, turn on the power, and check if the lighting
fixture works properly. If not, turn off the power and
contact your local dealer.
Cleaning And Maintenance
CAUTION: Be sure fixture temperature is cool enough to
touch. Do not clean or maintain while fixture is energized.
1. Clean lens & fixture with non-abrasive cleaning solution.
2. Do not allow LED modules or other electronics to come
into contact with water, solvents, or other chemicals
3. Clean the diffuser only with a mild soap and water. Do
not use solvents such as alcohol or bleach.
4. Clean painted surfaces only with a mild soap, isopropyl
alcohol, or acetic acid solution.
8. Hang the luminaire on the mounting hooks. (Figure 6)
Figure 9.
Tight
Silicone caulk
Black
White
Green/Yellow Green
Line
Neutral
Ground

4Cooper Lighting Solutions IB51443022 Instructions d’installation
Instructions d’installation –ASWP
EXONÉRATION DE RESPONSABILITÉ: Cooper Lighting Solutions n’assume aucune responsabilité pour les
dommages ou pertes de quelque nature que ce soit pouvant découler d’une installation, d’une manipulation ou
d’une utilisation inappropriée, imprudente ou négligente de ce produit.
AVIS: Le fil de mise à la terre vert se trouve au bon endroit. Ne la déplacez pas.
ATTENTION Service de réception: Veuillez fournir une description actuelle de tout manque ou de tout dommage
constaté à la réception du luminaire. Les réclamations contre le transporteur (chargement partiel) doivent être
déposées directement auprès dudit transporteur. Les réclamations d’avaries occultes doivent être faites dans
les 15jours suivant la réception.Tout matériel endommagé doit être entièrement conservé avec son emballage
d’origine.
Sécurité: Le câblage du luminaire doit être conforme au Code national de l’électricité et aux lois et ordonnances
locales en vigueur. Une mise à la terre adéquate est requise afin d’assurer la sécurité personnelle.
APPLICATIONS: Ce luminaire a été conçu pour l’éclairage extérieur et ne doit pas être utilisé dans un endroit peu
ventilé ou dans des enceintes à haute température ambiante. Il doit être rangé dans un endroit sec en attendant
son installation. N’exposez pas le luminaire à la pluie, à la poussière ou à d’autres conditions ambiantes avant
l’installation et l’insertion de l’interrupteur photoélectrique ou de la fiche de mise en court-circuit (si le luminaire
en est équipé). Pour de meilleurs résultats, respectez les instructions d’installation et d’entretien suivantes.
Risque d’incendie, de décharge électrique, de coupure ou d’autres accidents de personne –
L’installation et l’entretien de ce produit doivent être effectués par un électricien qualifié. Ce produit
doit être installé conformément au code d’installation en vigueur par une personne qui connaît bien la
construction et le fonctionnement du produit, ainsi que les risques inhérents.
Risque d’incendie et de décharge électrique – Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation du produit ou de tenter d’en faire l’entretien. Mettez
l’alimentation électrique hors tension depuis le fusible ou le disjoncteur.
Risque d’incendie – Consultez l’étiquette du produit pour connaître les exigences minimums du
conducteur d’alimentation.
Risque de brûlures– Débranchez la source d’alimentation et laissez refroidir le luminaire avant de
procéder à son entretien ou à sa manipulation.
Risques de blessures – Le luminaire peut être endommagé et/ou instable s’il n’est pas installé
correctement.
IMPORTANT: Lisez attentivement avant d’installer le produit. Conservez pour consultation ultérieure. Le fait de
ne pas se conformer aux instructions suivantes peut causer la mort ou entraîner des blessures graves ou des
dommages matériels.
AVERTISSEMENT

5
Cooper Lighting Solutions IB51443022 Instructions d’installation
Instructions d’installation –ASWP

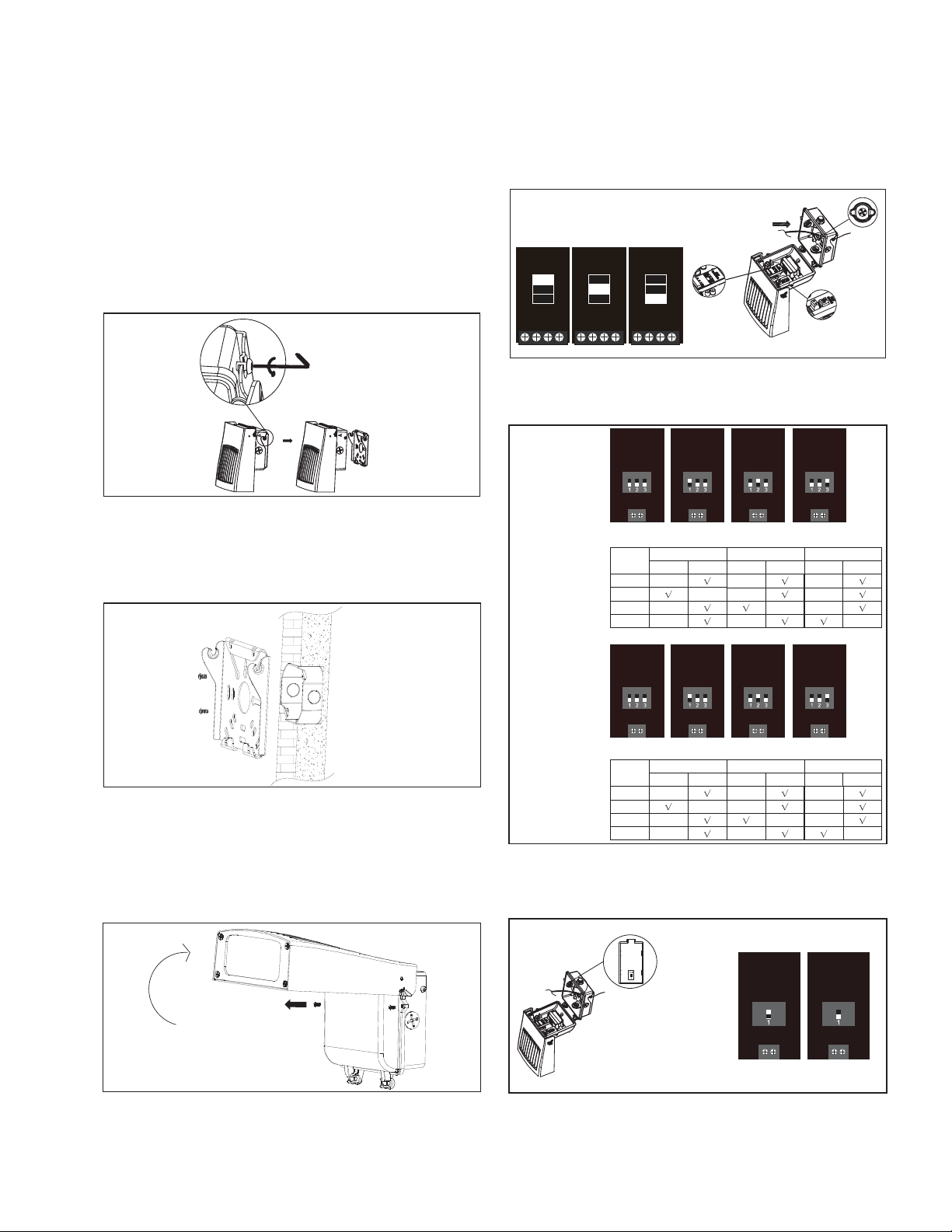

Figure1.
Outils requis
Clé Allen 3/32, tournevis à tête Phillips no2
1. Utilisez une clé Allen 3/32 pour détacher la plaque de
montage du luminaire en dévissant partiellement les
2vis de maintien latérales, jusqu’à ce que la plaque de
montage soit desserrée. (Figure1)
2. Utilisez des vis de montage (non fournies) pour fixer
la plaque de montage à la boîte de connexion (non
fournie). Notez que les crochets pour les vis doivent
être orientés vers l’extérieur une fois installés.
(Figure2)
Figure2.
3. À l’aide d’un tournevis à tête Phillips, desserrez, mais
ne retirez pas complètement la vis de réglage de
l’angle latéral et réglez la tête du luminaire vers le haut
à 90°. (Figure3)
4. Ouvrez le boîtier de commande en dévissant la partie
supérieure du boîtier de commande. (Figure3)
Figure3.
5. Retirez les fils d’alimentation électrique (L noir, N blanc)
et le fil de mise à la terre (G vert), en passant à travers
le joint de fil à 5trous. (Figure4A)
Figure4A.
Figure5.
7. Le commutateur marche-arrêt à cellule photoélectrique
peut être réglé selon votre préférence à l’aide de
l’interrupteur à glissière. (Figure5)
Étapes d’installation
AVERTISSEMENT: Le luminaire doit être installé par un
électricien qualifié.
Figure4B.
6. Sélectionnez le CCT et la FAO souhaités à l’aide de
l’interrupteur à glissière selon les besoins du projet.
(Figure4B)
Séleconnez
CCT
Séleconnez
FAO
Posion du commutateur CCT
Pour 3000K, réglez le commutateur sur 3KK comme indiqué.
Pour 4000K, réglez le commutateur sur 4KK comme indiqué (par défaut).
Pour 5000K, réglez le commutateur sur 5KK comme indiqué.
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
321COM 321COM 321COM
Posion du commutateur à
cellule photoélectrique
Posion du commutateur à cellule
photoélectrique
Pour ASWPLED1S/ASWPLED2S
ALLUMÉ
CELLULE
PHOTOÉLECTRIQUE
RÉGLAGES
ÉTEINT
ALLUMÉ
(par défaut)
CELLULE
PHOTOÉLECTRIQUE
RÉGLAGES
ALLUMÉ
Desserrez
CCT CCT CCT
ASWPLED1S 30W
24W
20W
15W
ASWPLED2S
75W
60W
50W
40W
Posion du commutateur
FAO Pour ASWPLED1S
ALLUMÉ
FAO
Réglage
24W
30W
(par défaut) 20W 15W
Pour ASWPLED2S
FAO
Réglage
FAO
Réglage
FAO
Réglage
ALLUMÉ ALLUMÉ ALLUMÉ
ALLUMÉ
FAO
Réglage
60W
75W
(par défaut) 50W 40W
FAO
Réglage
FAO
Réglage
FAO
Réglage
ALLUMÉ ALLUMÉ ALLUMÉ
Puissance ALLUMÉ ÉTEINT
Bouton 1 Bouton 2 Bouton 3
ALLUMÉ ÉTEINT ALLUMÉ ÉTEINT
Puissance ALLUMÉ ÉTEINT
Bouton 1 Bouton 2 Bouton 3
ALLUMÉ ÉTEINT ALLUMÉ ÉTEINT

6Cooper Lighting Solutions IB51443022 Instructions d’installation
Instructions d’installation –ASWP
9. Fermez et fixez le boîtier de commande en revissant
les vis du boîtier de commande. Serrez les vis à un
maximum de 1,47Nm (13lb-po). Replacez la tête du
luminaire en position vers le bas. (Figure7)
10. À l’aide des 2vis de suspension arrière supérieures du
luminaire, accrochez temporairement le luminaire sur
les crochets inférieurs de la plaque de montage pour
effectuer en toute sécurité les connexions électriques
appropriées en suivant le schéma de câblage. Utilisez
des connecteurs électriques. Rentrez soigneusement
tous les fils et les connecteurs dans la boîte de
connexion. (Figures8 et 9)
Figure7.
Figure8.
11. Tirez vers le haut et détachez le luminaire. Placez-le
sur la plaque de montage en utilisant toutes les vis
de suspension arrière supérieure, inférieure et latérale
dans les crochets appropriés de la plaque de montage
(haut avec haut, bas avec bas, côté avec côté). Fixez le
luminaire en serrant les deux vis de maintien latérales.
(Figure10)
Figure10.
12. Pour assurer l’étanchéité, appliquez un calfeutrant au
silicone sur le périmètre du boîtier de commande, à
l’endroit où il touche le mur. Enfin, réglez l’angle de la
tête du luminaire selon les besoins du projet et fixez-la
en bloquant la vis à tête Philips latérale. (Figure11)
Figure11.
Après l’installation
Une fois l’installation terminée, veuillez vérifier les points
suivants:
1. Assurez-vous que le luminaire est solidement fixé au
mur.
2. Assurez-vous que les fils sont correctement connectés
avant de mettre le luminaire sous tension.
3. Enfin, mettez le luminaire sous tension et vérifiez s’il
fonctionne correctement. Si ce n’est pas le cas, mettez
le luminaire hors tension et contactez votre fournisseur
local.
Nettoyage et entretien
MISE EN GARDE: Assurez-vous que le luminaire est
assez froid avant de le toucher. Ne nettoyez ou n’entretenez
pas le luminaire lorsqu’il est sous tension.
1. Nettoyez la lentille et la fixation avec une solution de
nettoyage non abrasive.
2. Ne laissez pas les modules DEL ou d’autres
composants électroniques entrer en contact avec de
l’eau, des solvants ou d’autres produits chimiques.
3. Nettoyez le diffuseur uniquement avec un savon doux
et de l’eau. N’utilisez pas de solvants comme l’alcool
ou l’eau de Javel.
4. Nettoyez les surfaces peintes uniquement avec un
savon doux ou une solution d’alcool isopropylique ou
d’acide acétique.
Figure9.
Serrer
Calfeutrant au silicone
Noir
Blanc
Vert/jaune vert
Ligne
Neutre
Mise à la terre
Figure6.
8. Accrochez le luminaire sur les crochets de fixation.
(Figure6)

7
Cooper Lighting Solutions IB51443022 Instrucciones de instalación
Instrucciones de instalación: ASWP
EXENCIÓN DE RESPONSABILIDAD: Cooper Lighting Solutions no asume ninguna responsabilidad por daños
o pérdidas de ningún tipo que puedan surgir de la instalación, el manejo o el uso incorrectos, descuidados o
negligentes de este producto.
AVISO: El cable de conexión a tierra verde ya está ubicado correctamente. No lo cambie de ubicación.
ATENCIÓN Departamento de Recibo: Observe que la descripción real del luminario no carezca de piezas ni
presente daños visibles al momento de su entrega. Presente el reclamo directamente al transportista de carga
ligera (LTL). Los reclamos por daños ocultos deben presentarse dentro de los 15días posteriores a la entrega del
producto. Se debe guardar todo el material dañado, junto con el empaque original.
Seguridad: Este luminario debe cablearse de acuerdo con el Código Eléctrico Nacional, y los códigos de energía
y regulaciones locales. Se requiere una correcta conexión a tierra para garantizar la seguridad personal.
APLICACIONES: Este luminario está diseñado para aplicaciones de iluminación al aire libre y no debe utilizarse
en áreas con ventilación limitada o en recintos con alta temperatura ambiente. Debe almacenarse en una
ubicación seca antes de la instalación. No exponga el luminario a la lluvia, el polvo u otras condiciones
ambientales antes de la instalación y la inserción del fotocontrol o el tapón de cortocircuito (si estuvieran
incluidos). Obtendrá mejores resultados si se instala y se realiza el servicio de mantenimiento de acuerdo con las
instrucciones que aparecen a continuación.
Riesgo de incendio, descarga eléctrica, cortes u otros peligros de accidentes: la instalación y el
mantenimiento de este producto deben ser realizados por un electricista calificado. Una persona con
conocimientos sobre la construcción y el funcionamiento del producto y los riesgos implicados debe
instalar este producto de conformidad con el código de instalación aplicable.
Riesgos de incendios y descargas eléctricas: asegúrese de que la alimentación esté desconectada
antes de comenzar la instalación o intentar realizar el mantenimiento. Desconecte la alimentación
eléctrica del fusible o interruptor de potencia.
Riesgo de incendio: consulte la etiqueta del producto para conocer los requisitos mínimos específicos
del conductor de suministro.
Riesgo de quemaduras: desconecte la alimentación y espere a que se enfríe el luminario antes de
tocarlo o realizar servicio de mantenimiento.
Riesgo de lesiones físicas: el luminario puede dañarse o convertirse en un objeto inestable si no se
instala debidamente.
IMPORTANTE: lea atentamente antes de instalar el producto. Conserve estas instrucciones para consultarlas en
el futuro. El incumplimiento de estas instrucciones puede provocar la muerte, lesiones corporales graves y daños
materiales.
ADVERTENCIA

8Cooper Lighting Solutions IB51443022 Instrucciones de instalación
Instrucciones de instalación: ASWP
Figura 1
Herramientas necesarias
Llave Allen de 3/32 in (0,23 cm), destornillador de cabeza
Phillips n.º2
1. Utilice una llave Allen de 3/32 in (0,23 cm) para
desatornillar parcialmente los 2 tornillos de retención
laterales, hasta que la placa de montaje quede suelta, y,
así, separar la placa de montaje del luminario.(Figura 1)
2. Utilice tornillos de montaje (no suministrados) para
fijar la placa de montaje a la caja de conexiones (no
suministrada). Tenga en cuenta que los ganchos para
colgar los tornillos deben estar orientados hacia afuera
una vez instalados. (Figura2)
Figura 2
3. Con un destornillador de cabeza Phillips, afloje, pero no
retire completamente, el tornillo de ajuste del ángulo
lateral y ajuste el cabezal del luminario hacia arriba a
90°. (Figura3)
4. Desenrosque la parte superior de la caja del controlador
para abrirla. (Figura3)
Figura 3
5. Rompa la junta de cables de 5 orificios para extraer los
cables de la fuente de alimentación (L negro, N blanco),
el cable de conexión a tierra (G verde). (Figura4A)
Figura 4A.
Figura 5
7. Interruptor ON/OFF de la fotocélula seleccionable
mediante el interruptor deslizante según lo que desee.
(Figura5)
Pasos de la instalación
ADVERTENCIA: Un electricista calificado deberá instalar el
luminario.
Figura 4B.
6. Seleccione la temperatura de color correlacionada
(CCT) y la opción de análisis de frecuencia (FAO)
deseadas utilizando el interruptor deslizante según las
necesidades del proyecto. (Figura4B)
Seleccione la
CCT
Seleccione la
FAO
Posición del interruptor de la CCT
Para 3000 K, ponga el interruptor en 3KK como se muestra.
Para 4000 K, ponga el interruptor en 4KK como se muestra (de manera
predeterminada)
Para 5000 K, ponga el interruptor en 5KK como se muestra.
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
3KK
4KK
5KK
321COM 321COM 321COM
Posición del interruptor de la
fotocélula
Posición del interruptor de la fotocélula
Para ASWPLED1S/ASWPLED2S
ENCENDIDO
FOTOCÉLULA
CONFIGURACIONES
APAGADO
ENCENDIDO
(Predeterminada)
FOTOCÉLULA
CONFIGURACIONES
ENCENDIDO
Aojar
CCT CCT CCT
ASWPLED1S
Vataje
30W
24W
20W
15W
ASWPLED2S
75W
60W
50W
40W
Posición del interruptor
de la FAO
Para ASWPLED1S
ENCENDIDO
Conguración
de la FAO
24W
30W
(Predeterminada) 20W 15W
Para ASWPLED2S
ENCENDIDO
Conguración
de la FAO
ENCENDIDO
Conguración
de la FAO
ENCENDIDO
Conguración
de la FAO
ENCENDIDO
Conguración
de la FAO
60W
75W
(Predeterminada) 50W 40W
ENCENDIDO
Conguración
de la FAO
ENCENDIDO
Conguración
de la FAO
ENCENDIDO
Conguración
de la FAO
ENCENDIDO APAGADO
Botón 1
ENCENDIDO APAGADO
Botón 2
ENCENDIDO APAGADO
Botón 3
Vataje
ENCENDIDO APAGADO
Botón 1
ENCENDIDO APAGADO
Botón 2
ENCENDIDO APAGADO
Botón 3

9
Cooper Lighting Solutions IB51443022 Instrucciones de instalación
Instrucciones de instalación: ASWP
9. Cierre y ajuste los tornillos de la caja del controlador
para asegurarla. Apriete los tornillos a un máximo de
13 in-lb (1,46Nm). Ajuste el cabezal del luminario hacia
abajo. (Figura7)
10. Utilizando los 2 tornillos para colgar de la parte
superior trasera del luminario, cuelgue temporalmente
el luminario en los ganchos inferiores de la placa de
montaje para realizar de manera segura las conexiones
eléctricas adecuadas siguiendo el diagrama de
cableado; emplee conectores eléctricos. Introduzca con
cuidado todos los cables y conectores en la caja de
conexiones. (Figura8,9)
Figura 7
Figura 6
Figura 8
11. Tire hacia arriba y separe el luminario. Colóquelo en
la placa de montaje utilizando todos los tornillos para
colgar de la parte superior, inferior y lateral en los
ganchos correspondientes de la placa de montaje
(superior con superior, inferior con inferior, lateral con
lateral). Ajuste los dos tornillos de retención laterales
para asegurar el luminario. (Figura10)
Figura 10
12. Aplique sellador de silicona alrededor del perímetro
de la caja del controlador donde se junta con la pared
para asegurar un sello hermético. Por último, ajuste el
ángulo del cabezal del luminario según las necesidades
del proyecto y bloquee el tornillo lateral de cabeza
Philips para fijarlo. (Figura11)
Figura 11
Después de la instalación
Una vez finalizada la instalación, compruebe lo siguiente:
1. Asegúrese de que el luminario esté fijado firmemente
a la pared.
2. Asegúrese de que los cables estén conectados
correctamente antes de proveer la alimentación.
3. Por último, conecte la alimentación y compruebe si
el luminario funciona correctamente. Si no es así,
desconecte la alimentación y póngase en contacto con
su distribuidor local.
Limpieza y mantenimiento
PRECAUCIÓN: Asegúrese de que el luminario esté lo
suficientemente frío como para poder tocarlo. No limpie ni
realice tareas de mantenimiento mientras el luminario tenga
energía.
1. Limpie la lente y el luminario con una solución de
limpieza no abrasiva.
2. No permita que los módulos LED u otros componentes
electrónicos entren en contacto con agua, disolventes
u otros productos químicos
3. Limpie el difusor solo con un jabón suave y agua. No
utilice disolventes, como el alcohol o la lejía.
4. Limpie las superficies pintadas solo con jabón suave,
alcohol isopropílico o una solución de ácido acético.
8. Cuelgue el luminario en los ganchos de montaje.
(Figura6)
Figura 9
Ajustar
Sellador de silicona
Negro
Blanco
Verde/Verde amarillento
Línea
Neutro
Conexión a erra

Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.cooperlighting.com
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2022 Cooper Lighting Solutions
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB51443022
December 9, 2022
Cooper Lighting Solutions is a
registered trademark.
All trademarks are property
of their respective owners.
Cooper Lighting Solutions est une
marque de commerce déposée.
Toutes les autres marques de
commerce sont la propriété de leur
propriétaire respectif.
Cooper Lighting Solutions es una
marca comercialregistrada.
Todas las marcas comerciales
son propiedad de sus respectivos
propietarios.
Product availability, specifications,
and compliances are subject to
change without notice.
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis.
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo
aviso.
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com/global/resources/legal for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com/global/resources/legal pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com/global/resources/legal para conocer nuestros términos y condiciones.
FCC Statement
Note: This equipment has been tested and
found to comply with the limits for a Class
A digital device, pursuant to part 15 of
the FCC Rules.These limits are designed
to provide reasonable protection against
harmful interference when the equipment is
operated in a commercial environment.This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interference
to radio communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case
the user will be required to correct the
interference at his own expense.
Énoncé de la FCC
Note: Cet équipement a été mis à l’essai et
déclaré conforme aux limites établies pour
un dispositif numérique de catégorieA en
vertu de l’article15 des règlements de la FCC.
Ces limites sont conçues pour assurer une
protection raisonnable contre tout brouillage
nuisible lorsque l’équipement fonctionne dans
un environnement commercial. Cet équipement
produit, utilise et peut émettre de l’énergie
radioélectrique et, s’il n’est pas installé et utilisé
conformément aux instructions, il peut créer
des parasites nuisibles aux communications
radio. L’utilisation de cet équipement dans une
installation résidentielle est susceptible de
provoquer des interférences nuisibles, auquel
cas l’utilisateur devra corriger ces interférences
à ses propres frais.
Declaración de FCC
Nota: Se ha probado este equipo y se ha
determinado que cumple con los límites
para un dispositivo digital de ClaseA, de
conformidad con la Sección15 de las normas
de la Comisión Federal de Comunicaciones
(FCC, por sus siglas en inglés). Estos límites
están diseñados para proporcionar una
protección razonable contra interferencias
perjudiciales cuando el equipo se opera en un
entorno comercial. Este equipo genera, utiliza
y puede emitir energía de radiofrecuencia
y, si no se instala y utiliza de acuerdo
con el manual de instrucciones, puede
causar interferencias perjudiciales en las
comunicaciones de radio. El funcionamiento
de este equipo en un área residencial
puede causar interferencias perjudiciales,
en cuyo caso el usuario deberá corregir las
interferencias por su cuenta.
