IB514101EN Lumark
Installation Instructions – LAS Area / Site
Instructions d’installation – LAS Area / Site
Instrucciones de instalación – LAS Area / Site
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of the
product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or attempting
any maintenance. Disconnect power at fuse or circuit breaker.
Risk of Fire- Refer to product label for specific minimum supply conductor requirements.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Fixture may become damaged and/or unstable if not installed properly.
Failure to comply with these instructions may result in death, serious bodily injury and property damage.
WARNING
ote:N These instructions do not claim to cover all details or variations in the equipment, procedure, or process
described, nor to provide directions for meeting every possible contingency during installation, operation
or maintenance. When additional information is desired to satisfy a problem not covered sufficiently for
user’s purpose, please contact your nearest representative.
ote:N Care must be taken not to set lighting fixture down on optical lenses or lift the fixture in the lens area.
ote:N Specifications and dimensions subject to change without notice.
DISCLAIMER OF LIABILITY: Cooper Lighting Solutions assumes no liability for damages or losses of any kind that
may arise from the improper, careless, or negligent installation, handling or use of this product.
NOTICE: Green ground wire provided in proper location. Do not relocate.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
APPLICATIONS:This lighting fixture is designed for outdoor lighting services, and should not be used in area
of limited ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to
installation. Do not expose lighting fixture to rain, dust or other environmental conditions prior to installation
and insertion of photo control or shorting cap (if so equipped). Best results will be obtained if installed and
maintained according to the following recommendations.

2COOPER LIGHTING SOLUTIONS IB514101EN Installation instructions
Installation Instructions – L AS Area / Site
SELECTABLE LUMEN SWITCH
Tools required: 5mm Allen Wrench, Torque Wrench, Small
Flat Head screwdriver (provided).
ote:N Ensure there is no power to the fixture prior to
adjusting the selectable lumen switch.
ote:N If for use with external controls system, follow
instructions below but remove dimming leads from
selectable lumen switch for use external to luminaire.

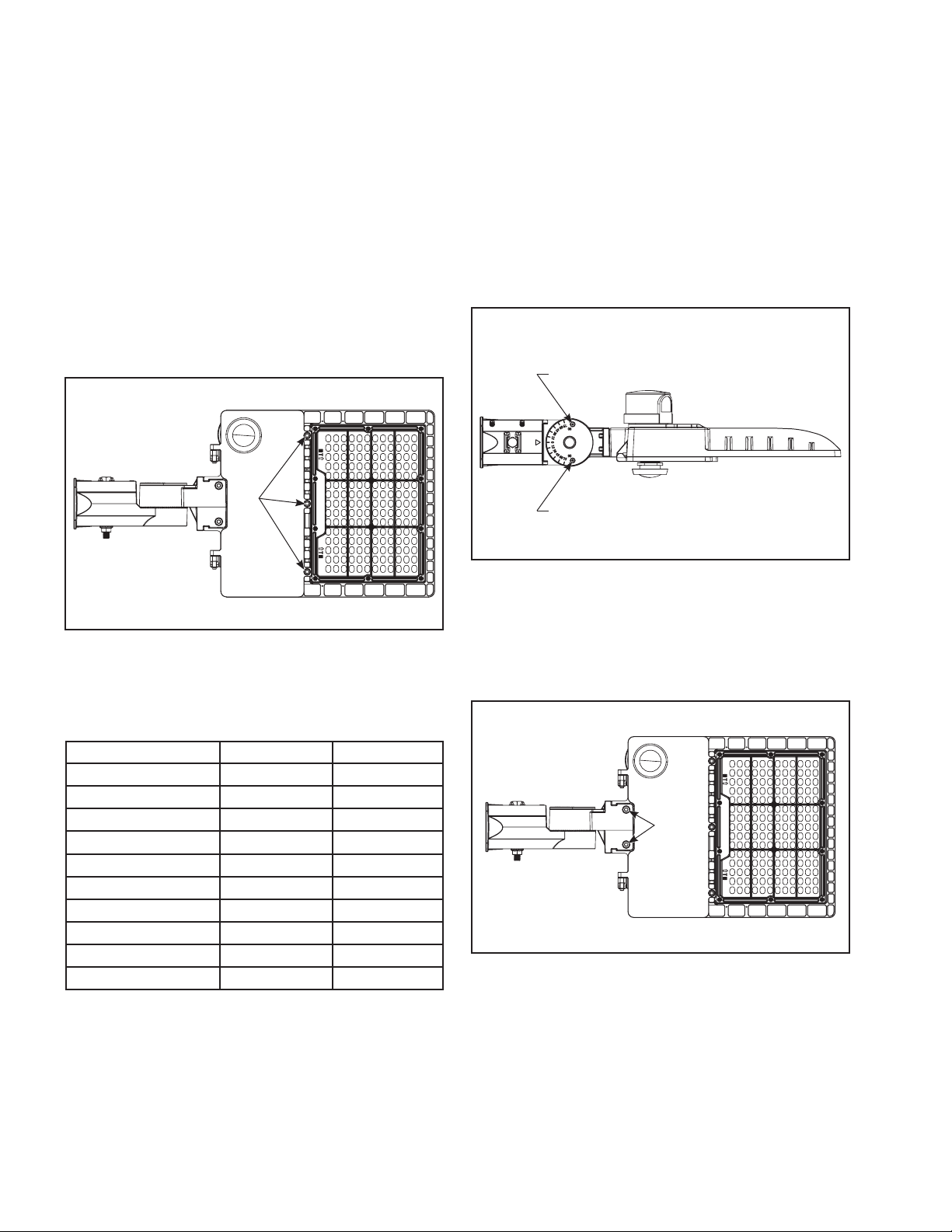

1. Open the fixture door by loosening the three Allen head
screws. (Figure 1.) No need to completely remove the
Allen head screws, there is a rubber ring on each screw
to hold it to the housing door.
Figure 1.
Figure 2.
Figure 3.
Switch Position LAS45 LAS100
0 (Factory pre-set) 20,000 34,000
1 18,400 31,100
2 16,800 28,400
3 14,500 24,500
4 13,400 22,600
5 12,000 20,400
6 11,500 19,500
7 10,700 18,100
8 4,900 8,300
9 4,900 8,300
Allen
Head
Screws
2. Using the provided small flat head screwdriver, adjust
the selectable lumen switch to the desired light level.
Nominal lumens in table below. For specific value by
optical distribution, refer to product specification sheet.
3. Close and reinstall the door to the housing by
tightening the three Allen head screws to 30 in-lbs. Be
sure not to pinch any wires when closing the door.
INSTALLATION
Tools Required:#2 Phillips screwdriver, 4/5/6mm Allen
wrenches, Torque Wrench, M15/M17 Socket Wrench, Drill
(optional).
1. Remove the cover plate on the slipfitter mounting arm
via two Phillips head screws and set aside. (Figure 2.)
No need to completely remove the Phillips screws,
there is a rubber ring on each screw to hold it to the
cover plate.
Phillips Screw
Phillips Screw
2. Route wire leads from luminaire into the slipfitter and
install slipfitter onto luminaire. Secure with two allen
screws. Tighten to 30 in-lbs. (Figure 3.)
ote:N Be sure not to pinch wires between slipfitter and
luminaire.
Allen
Head
Screws

3
COOPER LIGHTING SOLUTIONS IB514101EN Installation instructions
Installation Instructions – L AS Area / Site
Figure 4.
Figure 5.
Figure 6.
Hex Head Bolt
Motion Sensor Lens
Motion Sensor
Receptacle
Allen Head Screws
Through bolt

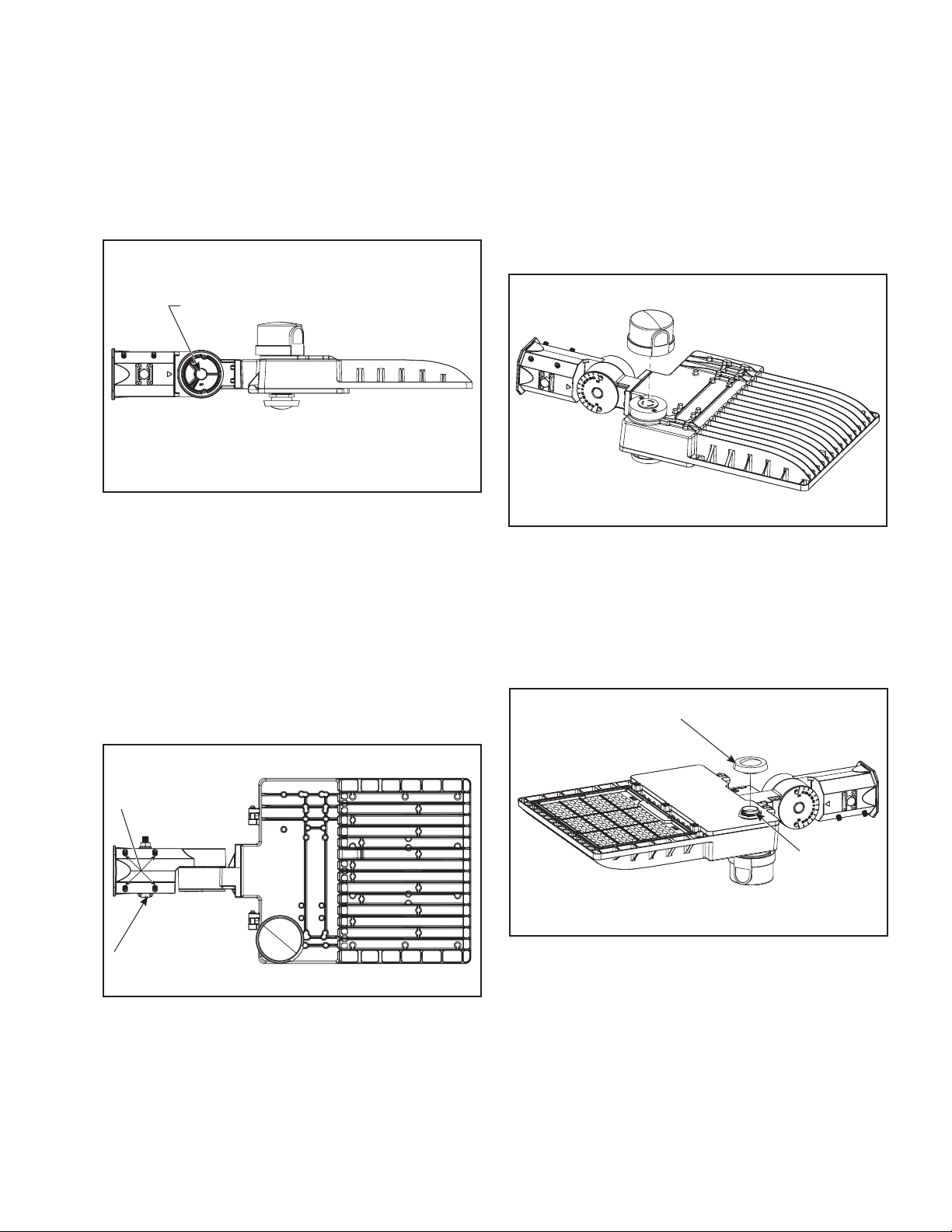

3. Adjust slipfitter to the desired angle by loosening the
center hex bolt enough to rotate and adjust. Retighten
the center hex bolt to 120 in-lbs. to secure. (Figure 4.)
ote:N Fixture suitable for down mount only. Do not tilt
above 45 degrees from horizontal.
4. Reinstall slipfitter cover plate via two Phillips head
screws. (Figure 2.)
5. Connect luminaire to supply wires:
a. Connect supply side line voltage to black lead.
b. Connect supply side neutral wire to white lead.
c. Connect supply side ground wire to green lead.
6. Remove the slipfitter through bolt and install slipfitter
onto 2-3/8” O.D. tenon. Be careful not to pinch any
wires and tighten the four Allen head set screws to 30
in-lbs. (Figure 5.)
7. If mounting to a horizontal tenon, reinstall the through
bolt to secure fixture to tenon. Tighten through bolt to
120 in-lbs. (Figure 5.)
PHOTOCONTROL / SHORTING CAP INSTALLATION
1. Insert provided photocontrol (or shorting cap) into the
receptacle and twist into locked position. (Figure 6.)
MOTION SENSOR LENS INSTALLATION
(IF APPLICABLE)
1. Remove the clear plastic cap that covers the motion
sensor receptacle on the fixture.
2. Twist to install the provided motion sensor lens onto
receptacle until secure. (Figure 7.)
Figure 7.

4COOPER LIGHTING SOLUTIONS IB514101EN Instructions d’installation
Instructions d’installation – LAS Area / Site
AVERTISSEMENTAVERTISSEMENT
ote:N Ces instructions ne prétendent pas couvrir tous les détails ou toutes les différences d’équipement, de
procédures ou de procédés décrits ni fournir de directives pouvant répondre à toutes les éventualités pouvant
survenir pendant l’installation, le fonctionnement ou l’entretien. Si des renseignements additionnels sont
nécessaires afin de résoudre un problème insuffisamment décrit pour l’utilisation, veuillez communiquer avec
votre représentant le plus près de chez vous.
ote:N Faites attention de ne pas poser le luminaire côté lentilles optiques vers le bas ou de le soulever en le prenant
par l’emplacement des lentilles optiques.
ote:N Les caractéristiques techniques et les dimensions sont sujettes à modifications sans préavis.
EXONÉRATION DE RESPONSABILITÉ: Cooper Lighting Solutions n’assume aucune responsabilité pour les dommages
ou pertes de quelque nature que ce soit pouvant découler d’une installation, d’une manipulation ou d’une utilisation
inappropriée, imprudente ou négligente de ce produit.
AVIS: Le fil de mise à la terre vert se trouve au bon endroit. Ne le déplacez pas.
ATTENTION Service de réception: Veuillez fournir une description réelle de tout manque ou de tout dommage
constaté à la réception du luminaire. Les réclamations contre le transporteur (chargement partiel) doivent être
déposées directement auprès dudit transporteur. Les réclamations d’avaries occultes doivent être faites dans les
15jours suivant la réception. Tout matériel endommagé doit être entièrement conservé avec son emballage d’origine.
Risque d’incendie, de décharge électrique, de coupure ou d’autres accidents de personne – L’installation
et l’entretien de ce produit doivent être effectués par un électricien qualifié. Ce produit doit être installé
conformément aux règles d’installation en vigueur par une personne familière avec la construction et le
fonctionnement du produit, ainsi qu’avec les risques inhérents.
Risque d’incendie et de décharge électrique – Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation ou de tenter d’en faire l’entretien. Mettez l’alimentation
électrique hors tension depuis le fusible ou le disjoncteur.
Risque d’incendie – Consultez l’étiquette du produit pour connaître les exigences minimums du
conducteur d’alimentation.
Risque de brûlure– Débranchez la source d’alimentation et laissez refroidir le luminaire avant de procéder
à son entretien ou à sa manipulation.
Risques de blessures – Le luminaire peut être endommagé et/ou instable s’il n’est pas installé
correctement.
La désobéissance aux instructions suivantes représente un risque de blessures graves ou mortelles et de
dommages matériels.
Sécurité: Le câblage du luminaire doit être conforme au Code national de l’électricité, aux lois et ordonnances
locales en vigueur. Une mise à la terre adéquate est requise afin d’assurer votre sécurité. Respectez soigneusement
la procédure de mise à la terre du chapitre d’installation.
APPLICATIONS: ce luminaire a été conçu pour l’éclairage extérieur et ne doit pas être utilisé dans un endroit peu
ventilé ou dans des enceintes à haute température ambiante. Il doit être rangé dans un endroit sec en attendant
son installation. N’exposez pas le luminaire à la pluie, à la poussière ou à d’autres conditions ambiantes avant
l’installation et l’insertion de l’interrupteur photo-électrique ou de la fiche de mise en court-circuit (si équipés). Pour
de meilleurs résultats, respectez les recommandations d’installation et d’entretien suivantes.

5
COOPER LIGHTING SOLUTIONS IB514101EN Instructions d’installation
Instructions d’installation – LAS Area / Site
COMMUTATEUR DE SÉLECTION DE LUMENS
Outils requis: Clé hexagonale de 5mm, clé
dynamométrique, petit tournevis à tête plate (fourni).
ote:N Assurez-vous que l’alimentation électrique est hors
tension avant de régler l’interrupteur de sélection de
lumens.
ote:N Pour une utilisation avec un système de commandes
externes et pour un luminaire à l’extérieur, suivez
les instructions ci-dessous, mais retirez les fils de
gradation de l’interrupteur de sélection de lumens.
1. Ouvrez la porte du luminaire en desserrant les trois
vis à tête hexagonale (Figure1). Pas besoin de retirer
complètement les vis à tête hexagonale, il y a un
anneau en caoutchouc sur chaque vis pour la maintenir
sur la porte du boitier.
Figure 1.
Figure 2.
Figure 3.
Position de l’interrupteur LAS45 LAS100
0 (préréglé en usine) 20000 34000
1 18400 31100
2 16800 28400
3 14500 24500
4 13400 22600
5 12000 20400
6 11500 19500
7 10700 18100
8 4900 8300
9 4900 8300
Vis à tête hexagonale
2. Avec le petit tournevis à tête plate fourni, réglez
l’interrupteur de sélection de lumens à l’intensité de
lumens désirée. Flux lumineux nominal indiqué dans
le tableau ci-dessous. Pour une valeur spécifique par
distribution optique, consultez la fiche technique du
produit.
3. Fermez et réinstallez la porte au boitier en serrant les
trois vis à tête hexagonale à un couple de 3,4Nm
(30po-lb). Assurez-vous qu’aucun fil n’est coincé lors
de la fermeture de la porte.
INSTALLATION
Outils requis:Tournevis à tête cruciforme no2, clés
hexagonales de 4, 5 et 6mm, clé dynamométrique, clés à
douilleM15 et M17, perceuse (facultatif).
1. Retirez le couvre-joint de l’adaptateur d’emboitement
sur tube du bras de montage à l’aide de deux vis
cruciformes et mettez-le de côté (Figure2). Pas besoin
de retirer complètement les vis cruciformes, il y a un
anneau en caoutchouc sur chaque vis pour le maintenir
sur le couvre-joint.
Vis cruciforme
Vis cruciforme
2. Acheminez les fils électriques du luminaire dans
l’adaptateur d’emboitement sur tube et installez
l’adaptateur d’emboitement sur tube sur le luminaire.
Serrez fermement avec deux vis hexagonales fournies.
Serrez à un couple de 3,4Nm (30po-lb) (Figure3).
ote:N Assurez-vous qu’aucun fil n’est pincé entre
l’adaptateur d’emboitement sur tube et le luminaire.
Vis à tête hexagonale

6COOPER LIGHTING SOLUTIONS IB514101EN Instructions d’installation
Instructions d’installation – LAS Area / Site

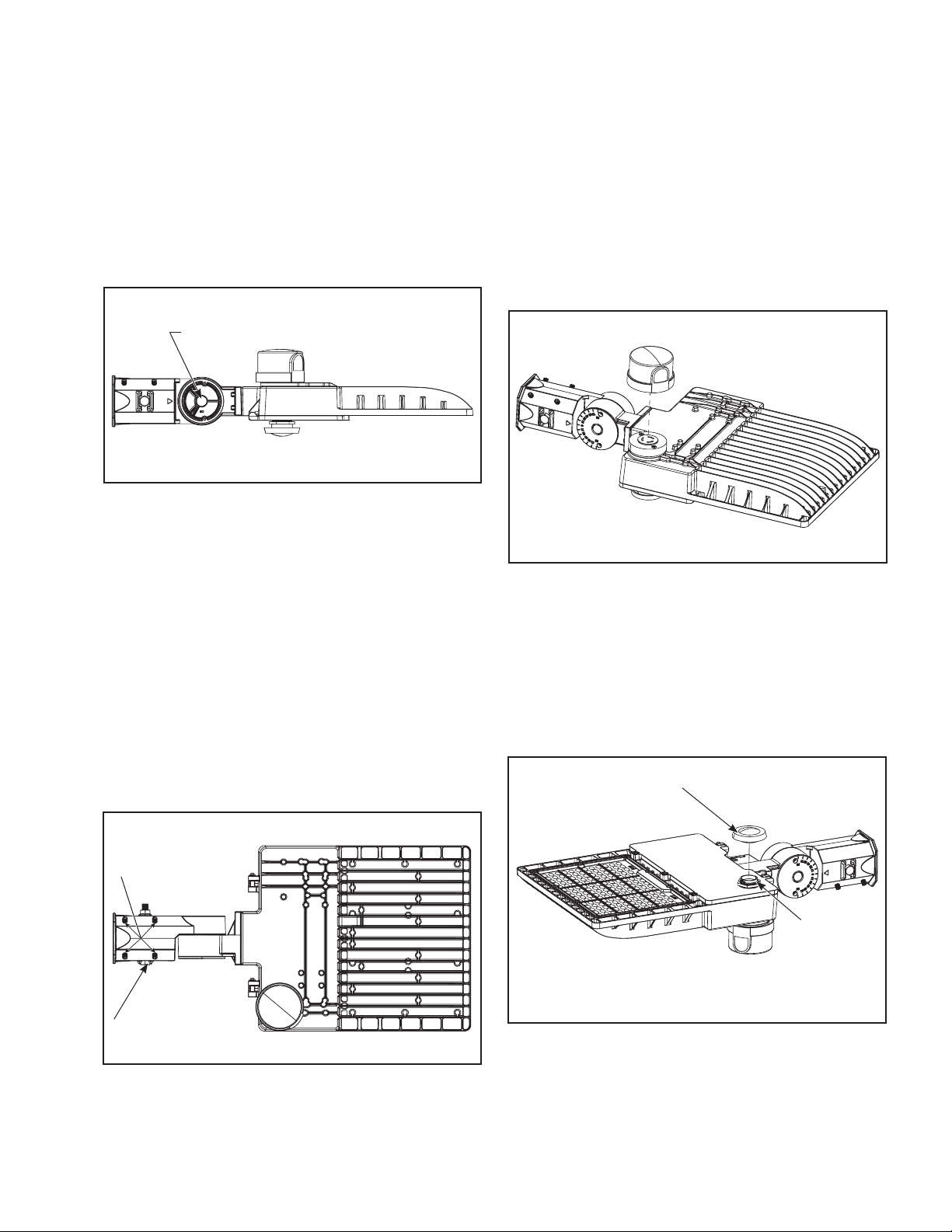

3. Ajustez l’adaptateur d’emboitement sur tube à l’angle
souhaité en desserrant suffisamment le boulon
hexagonal central pour le tourner et le régler. Resserrez
le boulon hexagonal central à un couple de 13,5Nm
(120po-lb) (Figure4).
ote:N Ce luminaire convient uniquement à un montage
vers le bas. Évitez d’incliner à plus de 45degrés par
rapport à l’horizontale.
Figure 4.
Figure 5.
Figure 6.
Boulon à tête hexagonale
Lentille de détecteur
de mouvement
Réceptacle de
détecteur de
mouvement
Vis à tête hexagonale
Boulon traversant
Figure 7.
7. Pour un montage sur tenon horizontal, réinstallez le
boulon traversant pour fixer le luminaire au tenon.
Serrez le boulon à un couple de 13,5Nm (120po-lb)
(Figure5).
INSTALLATION DU CAPUCHON DE L’INTERRUPTEUR
PHOTOÉLECTRIQUE/FICHE DE MISE EN COURT-
CIRCUIT
1. Insérez l’interrupteur photoélectrique (ou fiche de mise
en court-circuit) dans le réceptacle et tournez-le pour le
verrouiller en place (Figure6).
4. Réinstallez le couvre-joint de l’adaptateur
d’emboitement sur tube à l’aide de deux vis
cruciformes (Figure2).
5. Raccordement des fils d’alimentation au luminaire:
a. Raccordez le fil d’alimentation latéral au fil noir.
b. Raccordez le fil d’alimentation neutre latéral au
fil blanc.
c. Raccordez le fil de mise à la terre latéral au fil
vert.
6. Retirez le boulon d’assemblage de l’adaptateur
d’emboitement sur tube et installez l’adaptateur
d’emboitement sur tube sur un tenon de 60,3mm (2
3/8 po) de diamètre extérieur. Assurez-vous qu’aucun fil
n’est pincé et serrez les quatre vis à tête hexagonale à
un couple de 3,4Nm (30po-lb) (Figure5).
INSTALLATION DE LA LENTILLE DU DÉTECTEUR DE
MOUVEMENT (LE CAS ÉCHÉANT)
1. Retirez le capuchon en plastique transparent qui
recouvre le détecteur de mouvement installé sur le
luminaire.
2. Tournez pour installer fermement la lentille du détecteur
de mouvement fournie sur le luminaire. (Figure7).

77
COOPER LIGHTING SOLUTIONS IB514101EN Instrucciones de instalación
Instrucciones de instalación – LAS Area / Site
ADVERTENCIAADVERTENCIA
ota:N Estas instrucciones no aseguran cubrir todos los detalles o variaciones del equipo, procedimiento o proceso
descritos, ni proporcionar directivas que anticipen todas las contingencias posibles durante la instalación, la
operación o el mantenimiento. Cuando desee obtener información adicional para solucionar un problema no
abordado en forma satisfactoria para el propósito del usuario, póngase en contacto con su representante más
cercano.
ota:N Se deben tomar precauciones para no apoyar la luminaria sobre las lentes ópticas ni levantarla por el área de
la lente.
ota:N Las especificaciones y las dimensiones están sujetas a cambios sin previo aviso.
RENUNCIA DE RESPONSABILIDAD: Cooper Lighting Solutions no asume ninguna responsabilidad por daños o
pérdidas de ningún tipo que puedan derivarse de la instalación, manipulación o uso incorrecto, descuidado o
negligente de este producto.
AVISO: El tornillo de puesta a tierra verde ya está ubicado correctamente. No lo cambie de ubicación.
ATENCIÓN Departamento de Recepción: Observe que la descripción real de la luminaria no carezca de piezas ni
presente daños notorios al momento de su entrega. Presente el reclamo directamente al transportista de carga por
envíos de carga ligera (LTL). Los reclamos por daños ocultos deben presentarse dentro de los 15 días posteriores a la
entrega del producto. Se debe guardar todo el material dañado, junto con el embalaje original.
Riesgo de incendio, descarga eléctrica, cortes u otros riesgos de accidentes: la instalación y el
mantenimiento de este producto deben ser realizados por un electricista calificado. Una persona con
conocimientos sobre la construcción y el funcionamiento del producto y los riesgos implicados debe
instalar este producto de conformidad con el código de instalación aplicable.
Riesgo de incendio y descarga eléctrica: asegúrese de que la alimentación eléctrica esté APAGADA
antes de comenzar la instalación o intentar realizar cualquier tipo de mantenimiento. Desconecte la
alimentación eléctrica en el fusible o cortacircuitos.
Riesgo de incendio: consulte la etiqueta del producto para conocer los requisitos mínimos específicos del
conductor de suministro.
Riesgo de quemadura: desconecte la alimentación y permita que la luminaria se refresque antes de
manipularla o repararla.
Riesgo de lesiones personales: la luminaria puede dañarse o desestabilizarse de no instalarla
correctamente.
El incumplimiento de estas instrucciones puede provocar la muerte, lesiones corporales graves y daños
materiales.
Seguridad: Esta luminaria debe cablearse de acuerdo con el Código Eléctrico Nacional y los códigos y ordenanzas
locales aplicables. Se requiere una conexión a tierra adecuada para garantizar la seguridad personal. Observe
cuidadosamente el procedimiento de conexión a tierra en la sección de instalación.
APLICACIONES: Este accesorio de iluminación está diseñado para servicios de iluminación al aire libre y no debe
utilizarse en áreas de ventilación limitada o en lugares cerrados a alta temperatura ambiente. Debe almacenarse en
un lugar seco antes de la instalación. No exponga el accesorio de iluminación a la lluvia, el polvo u otras condiciones
ambientales antes de la instalación e inserción del control fotográfico o la tapa de cortocircuito (si está equipado).
Los mejores resultados se obtendrán si se instala y se mantiene de acuerdo con las siguientes recomendaciones.

8COOPER LIGHTING SOLUTIONS IB514101EN Instrucciones de instalación
Instrucciones de instalación – LAS Area / Site
INTERRUPTOR DE SELECCIÓN DE LÚMENES
Herramientas necesarias: Llave Allen de 5 mm,
torquímetro, destornillador pequeño de cabeza plana
(incluido).
ota:N Verifique que no haya alimentación a la luminaria
antes de ajustar el interruptor de selección de
lúmenes.
ota:N Si se usa con un sistema de control externo, siga
las instrucciones a continuación, pero retire los
terminales de regulación del interruptor de selección
de lúmenes para usarlo de forma externa a la
luminaria.
1. Abra la puerta de la luminaria aflojando los tres tornillos
de cabeza Allen. (Figura 1). No es necesario quitar
completamente estos tornillos ya que existe un anillo
de goma en cada tornillo para sujetarlo a la puerta del
alojamiento.
Figura 1.
Figura 2.
Figura 3.
Posición del interruptor LAS45 LAS100
0 (preconfigurada de fábrica) 20000 34000
1 18400 31100
2 16800 28400
3 14500 24500
4 13400 22600
5 12000 20400
6 11500 19500
7 10700 18100
8 4900 8300
9 4900 8300
Tornillos de cabeza Allen
2. Con el destornillador pequeño de cabeza plana provisto,
ajuste el interruptor de selección de lúmenes al nivel
deseado de iluminación. Encontrará los lúmenes
nominales en la tabla a continuación. Para conocer el
valor específico por distribución óptica, consulte la hoja
de especificaciones del producto.
3. Cierre y vuelva a instalar la puerta del alojamiento
apretando los tres tornillos de cabeza Allen a 30in-lb
(3,39Nm). Asegúrese de no pellizcar ningún cable al
cerrar la puerta.
INSTALACIÓN
Herramientas necesarias:Destornilladores Phillips n.º2,
llaves Allen de 4/5/6mm, torquímetro, llave de tubo M15/
M17, taladro (opcional).
1. Retire la placa de la cubierta en el brazo de montaje del
adaptador deslizante a través de dos tornillos de cabeza
Phillips y resérvela. (Figura 2). No es necesario quitar
completamente estos tornillos ya que existe un anillo
de goma en cada tornillo para sujetarlo a la placa de la
cubierta.
Tornillo Phillips
Tornillo Phillips
2. Tienda los terminales de los cables de la luminaria al
adaptador deslizante e instálelo en la luminaria. Fije
con dos tornillos Allen. Apriete a 30in-lb (3,39Nm).
(Figura3).
ota:N Asegúrese de no pellizcar los cables entre el
adaptador deslizante y la luminaria.
Tornillos
de cabeza
Allen

99
COOPER LIGHTING SOLUTIONS IB514101EN Instrucciones de instalación
Instrucciones de instalación – LAS Area / Site
3. Ajuste el adaptador deslizante al ángulo deseado
aflojando el perno hexagonal central lo suficiente
como para girarlo y ajustarlo. Vuelva a apretar el perno
hexagonal central a 120in-lb (13,6Nm) para fijarlo.
(Figura 4).
ote:N La luminaria es apta para un montaje focal
solamente. No la incline más allá de 45grados desde
el nivel horizontal.
7. Si se monta en una espiga horizontal, vuelva a instalar
el perno pasante para fijar la luminaria a la espiga.
Apriete el perno pasante a 120in-lb (13,6Nm).
(Figura5).
INSTALACIÓN DE LA CELDA FOTOELÉCTRICA/TAPA
PLANA
1. Inserte la celda fotoeléctrica (la tapa plana) en el
receptáculo y gírela a la posición de bloqueo. (Figura 6).
Figura 4.
Figura 5.
Figura 6.
Perno de cabeza hexagonal
Lente del sensor de movimiento
Receptáculo
de sensor de
movimiento
Tornillos de cabeza Allen
Perno pasante
Figura 7.
4. Vuelva a instalar la placa de la cubierta del adaptador
deslizante con dos tornillos de cabeza Phillips.
(Figura 2).
5. Conecte la luminaria a los cables de alimentación:
a. Conecte el voltaje de línea del lado de la
alimentación con el terminal negro.
b. Conecte el cable neutro del lado de la
alimentación con el terminal blanco.
c. Conecte el cable de conexión a tierra del lado de
la alimentación con el terminal verde.
6. Retire el perno pasante del adaptador deslizante e
instálelo en una espiga de 2-3/8in de diámetro externo.
Tenga cuidado de no pellizcar ningún cable y ajuste los
cuatro tornillos de sujeción de cabeza Allen a 30in-lb
(3,39Nm). (Figura5).
INSTALACIÓN DE LA LENTE DEL SENSOR DE
MOVIMIENTO (SI CORRESPONDE)
1. Retire la tapa de plástico transparente que cubre el
receptáculo del sensor de movimiento instalado en la
luminaria.
2. Gírela para instalar la lente del sensor de movimiento
provista en el receptáculo hasta que quede firme.
(Figura 7).

Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.cooperlighting.com
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2020 Cooper Lighting Solutions
All Rights Reserved
Publication No. IB514101EN
June 29, 2020
Cooper Lighting Solutions is a registered
trademark. All trademarks are property
of their respective owners.
Cooper Lighting Solutions est une marque
de commerce déposée. Toutes les autres
marques de commerce sont la propriété
de leur propriétaire respectif.
Cooper Lighting Solutions es una marca
comercial registrada. Todas las marcas
comerciales son propiedad de sus
respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
FCC Statement
Note: This equipment has been tested and
found to comply with the limits for a Class
A digital device, pursuant to part 15 of
the FCC Rules.These limits are designed
to provide reasonable protection against
harmful interference when the equipment is
operated in a commercial environment.This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instruction
manual, may cause harmful interference
to radio communications. Operation of this
equipment in a residential area is likely to
cause harmful interference in which case
the user will be required to correct the
interference at his own expense.
Énoncé de la FCC
Note: Cet équipement a été mis à l’essai et
déclaré conforme aux limites établies pour
un dispositif numérique de catégorieA en
vertu de l’article15 des règlements de la FCC.
Ces limites sont conçues pour assurer une
protection raisonnable contre tout brouillage
nuisible lorsque l’équipement fonctionne dans
un environnement commercial. Cet équipement
produit, utilise et peut émettre de l’énergie
radioélectrique et, s’il n’est pas installé et utilisé
conformément aux instructions, il peut créer
des parasites nuisibles aux communications
radio. L’utilisation de cet équipement dans une
installation résidentielle est susceptible de
provoquer des interférences nuisibles, auquel
cas l’utilisateur devra corriger ces interférences
à ses propres frais.
Declaración de FCC
Nota: Se ha probado este equipo y se ha
determinado que cumple con los límites
para un dispositivo digital de ClaseA, de
conformidad con la Sección15 de las normas
de la Comisión Federal de Comunicaciones
(FCC, por sus siglas en inglés). Estos límites
están diseñados para proporcionar una
protección razonable contra interferencias
perjudiciales cuando el equipo se opera en un
entorno comercial. Este equipo genera, utiliza
y puede emitir energía de radiofrecuencia y, si
no se instala y utiliza de acuerdo con el manual
de instrucciones, puede causar interferencias
perjudiciales en las comunicaciones de radio.
El funcionamiento de este equipo en un
área residencial puede causar interferencias
perjudiciales, en cuyo caso el usuario deberá
corregir las interferencias por su cuenta.
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com para conocer nuestros términos y condiciones.
