9448+ and 9448ES Hard Wired Control Panel User Guide.
© Scantronic Ltd. 2001
Every effort has been made to ensure that the contents of this book are correct, errors and omissions excepted.
However, neither the authors nor Scantronic accept any liability for loss or damage caused or alleged to be
caused directly or indirectly by this book. The contents of this book are subject to change without notice.
Printed in China.
Operator Controls and Displays
On both control panel and remote keypad the LEDs
display the following functions:
aGlows steadily when mains power is present.
EShows the state of the entry/exit zone.
1 - 6 Shows the state of detector zones 1 to 6.
TGlows steadily if the tamper loop is broken.
DGlows when the system is unset, flashes when part
set.
The keypad on the control panel and 9427 provide
the following keys:
OUsed to set the panel with individual zones tempo-
rarily omitted.
RUsed to enter programming and setting/unsetting
commands.
PPressing the two PA keys (1 and 3) at the same
time starts a PA alarm (if this function is enabled in
programming).
pUsed to set the system with a preprogrammed
number of detectors omitted.
BUsed to start a test of the sounders and strobe.
WUsed to start a test of the detectors.
cUsed to change the user access code.
CUsed to enable or disable the Chime facility.
lUsed to read the 10-event log. When reading the
log, pressing << (1) displays earlier events, and >>
(3) displays later events.
English

496572 3
UK
TO FULL SET
Key-in your four digit user code (shown as ???? at
left). The exit tone starts. Leave premises via the
designated exit door. Exit tone stops after a preset
time and the Dlight goes dark. Your alarm system is
SET.
TO PART SET
Your alarm system may have been installed to allow
you to have part of the premises set while other
area(s) are off. To part set the system key in 2 then
ENTER, followed by your user code. Note that the
part set exit tone is usually a buzzer sound, but your
system may be programmed to silent set. While the
system is part set the Dlight flashes.
Note: If you enter your user code incorrectly four
times in a row then the system will raise a tamper
alarm. See opposite.
TO SWITCH OFF
Full Set: Enter by the designated entry door. Entry
tone starts. Go to control panel. Key-in your user
code. System is OFF.
Part Set: Go to control panel. Entry tone starts.
Key-in your user code. System is OFF.
Note: The system has a preset entry time to allow you
to get to the panel. When the entry time has elapsed
your system may be programmed to give an internal
alarm for 30 seconds. At the end of this 30 seconds the
system gives a full alarm (external sounder). Key in
your user code to cancel the alarm.
IF A ZONE LIGHT GLOWS WHILE SET-
TING
If, during setting, the sounder gives an
interrupted tone and a zone light glows, then a
detector is being triggered (maybe a door or window
is open).
Key in your user code to stop the tone.
Check the indicated zone(s) and if possible correct
the cause of the alarm. Try setting the system again.
If the fault persists, call your alarm installer.
If the Entry/Exit light glows, the exit door may be
open. Leave the premises and close the door. The
interrupted tone should change to a steady tone
when the door is closed and the system then sets as
normal.
? ???
? ???
2
Go to
control panel
Enter via
designated
route
? ???
Zone (x)Interrupted
Exit Tone
Investigate cause and
restart setting sequence
? ???

4 496572
UK
TO OMIT A DETECTOR
You may need to temporarily set the system with
one or more detectors omitted. Key in the zone
number followed by OMIT for all the zones you want
to omit and then key in your user code. The system
flashes the light(s) of the omitted zone(s) during the
exit time and then sets. Note that you cannot omit a
panic or fire zone, or the EE zone.
The system will not raise an alarm if any omitted
detector is triggered during this setting cycle. The
system will reinstate the detector(s) and set nor-
mally the next time you set the system.
TO SWITCH CHIME ON OR OFF
Key in 7 then ENTER, followed by your user code to
switch Chime on or off. When Chime is on, the
internal sounder chimes when the chime zones
operate. Note that the Installer must program your
chime zones.
KEYPAD PA
Your system may be programmed to allow you to
start a Panic Alarm from the keypad (ask you
Installer). If so, then press keys 1 and 3 together to
start a Panic Alarm.
AFTER AN ALARM
To switch the bells off: Key-in your user code.
The sounders will stop and the zone light(s) for the
detectors that triggered the alarm will glow.
Reset system: You must reset the system before it
can be used again. Key-in your access code again.
All the zone lights should go off. The system is now
ready for use.
Fire Alarm: The fire alarm is a two tone siren note
from the internal sounder. Leave the building
immediately and call the Fire Brigade. Do not go
back into the building until it is safe to do so. Switch
the alarm off and reset the system as described
above. If you have trouble resetting the system
make sure that the fire detector is not being trig-
gered.
Tamper or Panic Alarm: If you hear the internal
sounder when the system is off then look at the
control panel:
If the Tamper light glows then key-in your user code
to stop the sounder. Call your alarm installer for
service.
Zone
No.
? ???
Repeat for each zone
Enter
Building
Go To Control
Panel
Reset any panic buttons
activated, then
? ???
Zone
Tamper
Panic
? ???
7
? ???
13

496572 5
UK
If the Panic light (zone 6) glows then deal with the
cause of the alarm first. Next, reset the panic button,
then switch the alarm system bells off and reset the
system (see above).

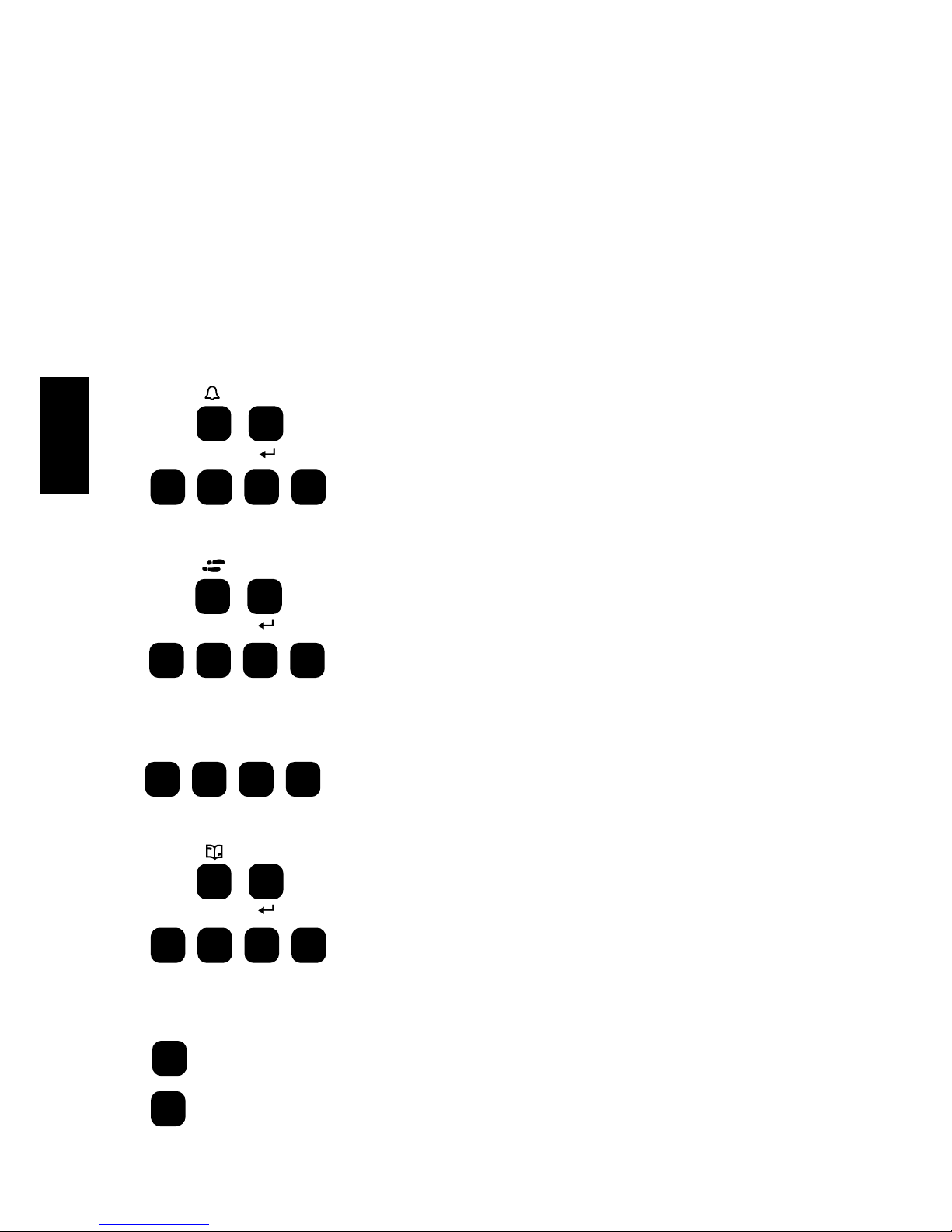

TO TEST BELLS
Make sure system is unset before starting the test.
Key in 4 then ENTER followed by your user code.
The internal sounders will operate for three seconds
and then the external sounder and strobe will
operate for three seconds.
TO WALK TEST
Key in 5 then ENTER, followed by your user code.
The internal sounder gives a steady tone.
Open and close the Exit/Entry zone and zones 1 to
4. (Open and close zone 5 if it is NOT a fire zone,
and zone 6 if it is NOT a panic button.) Each time
you open a zone, the internal sounder gives a
pulsing tone.
You cannot test the 'Tamper Circuits' without
creating an alarm condition. Similarly, a panic button
will always cause a full alarm.
To stop walk test, key-in your access code.
TO READ THE LOG
The system keeps a log of the last ten alarm or
tamper events. To read the log key in 8 then
ENTER followed by your user code. The system
switches on the zone or Tamper lights to show you
the most recent event. If you want to see earlier
events then press ‘<<‘ (the 1 key). To see more
recent events press ‘>>’ (the 3 key). The keypad
gives a short tone when you reach either end of the
log. To leave the log press OMIT or ENTER.
4
? ???
Trigger Detectors (Not Panic
Alarm)
5
? ???
? ???
Keypad shows most recent
event.
8
? ???
<<
>>
Earlier events.
Later events.

6 496572
UK
TO CHANGE YOUR USER CODE
Your system provides two separate four digit user
codes. When the system is new, the user codes are
“1234” and “0000”. Change the “1234” user code
immediately to a number that only you know. The
new code can be any four digit code you choose
EXCEPT “0000”.
The “0000” user code is inactive and will not operate
the system. To activate the second user code
change the “0000” to another four digit number. To
inactivate the second user code again, change it
back to “0000”.
DO NOT use the same number for both user codes.
6
Your Existing Code No.
The New Four Digit Code
Two Bleeps from
Sounder
Two Bleeps from
Sounder
The Code to be Changed.
Followed by:
Zone Descriptions
Entry Exit Zone:
Zone 1:
Zone 2:
Zone 3:
Zone 4:
Zone 5:
Zone 6:
Installer Name:
Day Tel:
Night Tel:

496572 7
F
Centrale d’alarme filaire 9448+et 9448ES / Guide Utilisateur
© Scantronic Ltd. 2001
Le contenu de ce document a été établi avec le plus grand soin afin d’assurer que les informations qui y
figurent soient correctes, sauf erreurs ou omissions. Cependant, ni les auteurs, ni Scantronic ne peuvent être
tenus pour responsable de tout dommage ou perte causés ou relatifs directement ou indirectement à cette
documentation. Le contenu de cette notice est sujet à modifications sans avis préalable.
Mis en page au Chine.
Commandes et affichages
L’affichage des fonctions suivantes est obtenu via
les LEDS présentes sur la centrale et sur le(s)
clavier(s) déporté(s) :
aAllumé en continu pour indiquer que le secteur est
présent.
EIndique l’état de la zone Entrée/Sortie.
1 - 6 Indique l’état des zones 1 à 6.
TAllumé en continu lorsque la boucle
d’autoprotection est ouverte.
SS'allume lorsque le système est à l'arrêt et clignote
lorsqu'il est en Marche Partielle.
Les touches suivantes sont présentes sur le clavier
de la centrale ainsi que sur le clavier déporté 9427.
OMise en marche de la centrale avec isolation
temporaire de zones.
REntrée des commandes de programmation et de
mise en marche/à l’arrêt.
PDéclenchement d’une alarme agression par
pression simultanée sur les deux touches panique
(1 et 3). Si cette fonction est activée
pMise en marche du système avec un nombre
préprogrammé de zones isolées.
BDéclenchement d’un test sirènes et flash.
WDéclenchement d’un test détecteurs.
cPermet de modifier le code d’accès utilisateur.
CActive ou désactive le mode carillon.
lPermet de consulter la mémoire d'événements.
Presser la touche “<<” (1) pour visualiser les
évènements les plus anciens et la touche “>>” (3)
pour visualiser les plus récents.
Français

8 496572
F
POUR METTRE EN “MARCHE TOTALE”
Composer sur le clavier le code utilisateur à 4 chiffres
(représenté sur le schéma à gauche par des ???? ). Un
signal sonore retentit durant toute la temporisation de
sortie. Vous pouvez quitter les locaux pendant ce laps de
temps par l’issue autorisée. Le signal sonore s’arrête
automatiquement à la fin du temps pré-programmé et le
voyant Ds’éteint. Votre système est bien “EN SERVICE”.
POUR METTRE EN “MARCHE PARTIELLE”
Votre système d’alarme a été programmé pour que vous
puissiez mettre une partie des locaux sous surveillance
pendant que les autres zones sont désactivées. Pour
mettre le système en “marche partielle”, taper le chiffre 2
puis , suivi de votre code. Un signal sonore (bip) est
habituellement émis lors de la temporisation de sortie,
mais votre système peut néanmoins être programmé
pour une mise en marche silencieuse. Lorsque le
système est en “marche partielle”, le voyant Dclignote.
NOTA : si vous tapez votre code de manière incorrecte
quatre fois de suite, le système déclenche alors une
alarme d’autoprotection. Se reporter à la page suivante.
POUR ARRETER LE SYSTEME
LORSQUE LE SYSTEME EST EN “MARCHE TOTALE” :
Pendant toute la temporisation d’entrée, un signal
sonore se fait entendre.Taper sur le clavier votre code à
4 chiffres. La centrale est hors service.
LORSQUE LE SYSTEME EST EN “MARCHE PARTIELLE” :
Procéder de la même façon qu’en “marche totale”.
NOTA : le système possède une temporisation d’entrée
pré-sélectionnée,vous permettant d’accéder à la centrale.
A l’issue de celle-ci, il est possible que le système ait été
programmé pour délivrer une alarme sonore intérieure
d’une durée de 30 s. Au bout de ces 30 secondes, la
centrale déclenche une alarme totale. Entrez votre code
afin d’annuler cette dernière.
SI UN VOYANT S’ALLUME AU MOMENT DE LA
MISE EN MARCHE
Si durant la mise en marche, une signalisation sonore
dis-continue et un voyant de zone vous indiquent qu’un
détecteur quelconque est activé (une porte ou une
fenêtre est peut-être restée ouverte), entrer votre code
pour arrêter le signal sonore. Retourner dans la zone
indiquée et vérifier le fonctionnement des détecteurs ou
la fermeture des issues. Recommencer la mise en
service en tapant votre code sur le clavier. Si le défaut
? ???
? ???
2
? ???
Signal sonore
discontinu de
temporisation
de sortie
Recherche du
défaut et reprise
de la séquence
de mise en marche
Aller à la
centrale
Entrer par
le chemin
prévu
? ???
Zone (x)

496572 9
F
persiste, contacter immédiatement votre installateur. Si
le voyant “entrée/sortie” est allumé, il se peut que
l’issue autorisée soit ouverte. Quitter les locaux et
fermer la porte. Le signal sonore devient alors continu et
le système se met en marche normalement.
POUR ISOLER UN DETECTEUR
Il peut être temporairement nécessaire d’isoler un ou
plusieurs détecteurs. Pour cela, taper le numéro de la
zone concernée, puis pour toutes les zones que vous
souhaitez désactiver. Entrer ensuite votre code. Les
voyants correspondant aux zones isolées s’allument
pendant la temporisation de sortie puis, le système se
met en marche. Il est impossible d’isoler une zone
agression, incendie ou la zone “Entrée/Sortie”.
Aucune alarme ne se déclenche si un détecteur isolé
est activé pendant cette procédure de mise en marche.
Le système rétablit le(s) détecteur(s) isolés et se met en
marche totale la fois suivante.
POUR ACTIVER OU DESACTIVER LE MODE
CARILLON
Taper le chiffre 7 puis ENTER, suivi de votre code.
Lorsque le mode carillon est actif, la sirène intérieure
émet un signal sonore spécifique lors de l’activation des
zones concernées. L’installateur est chargé de program-
mer vos zones “carillon”.
ALARME AGRESSION DECENCHEE A PARTIR
DU CLAVIER
Votre système peut être programmé pour vous permet-
tre de déclencher une alarme Agression à partir du
clavier (demandez à votre installateur). Si tel est le cas,
appuyez simultanément sur les touches 1et 3 pour
déclencher cette fonction.
POUR EFFECTUER UNE REMISE A ZERO
Pour arrêter la sirène : entrer votre code. La sirène
s’arrête et le(s) voyant(s) correspondant au(x)
détecteur(s) activé(s) s’allume(nt).
Pour effectuer la remise à zéro de l’ensemble : cette
procédure est obligatoire avant toute nouvelle utilisation.
Entrer à nouveau votre code. Tous les voyants doivent
s’éteindre. Le système est prêt.
Alarme incendie : elle est caractérisée par un signal
sonore deux tons, provenant de la sirène intérieure. Quitter
les lieux immédiatement et appeller les pompiers. Ne
retourner dans les locaux que lorsque les conditions de
sécurité sont rétablies. Arrêter le système et effectuer une
remise à zéro en suivant la procédure indiquée ci-dessus.
7
? ???
13
Allez à la
centrale
? ???
Zone
Auto-protection
Agression
Entrez
dans les
locaux
Tapez le nouveau code
utilisateur, puis
? ???
Zone
N°
? ???
Répéter pour chaque
zone

10 496572
F
Si celle-ci ne peut être obtenue, s’assurer que le détecteur
d’incendie n’est pas resté activé.
Alarmes autoprotection ou agression : si la sirène
intérieure retentit alors que le système est à l’arrêt,
vous devez immédiatement vous rendre à la centrale.
Si le voyant “autoprotection” est allumé, arrêter la
sirène en tapant votre code sur le clavier. Contacter
immédiatement votre installateur.
Pour arrêter une alarme “agression”(zone 6), suppri-
mer préalablement le défaut sur la zone. Arrêter
ensuite les sirènes et effectuer une remise à zéro du
système (se reporter à la procédure décrite précédem-
ment).
POUR TESTER LES SIRENES
Le système doit être impérativement à l’arrêt.
Taper le chiffre 4 sur le clavier puis ENTER, suivi de
votre code. La sirène intérieure fonctionne pendant 3
secondes. La sirène extérieure et le flash (s’il existe)
se déclenchent à leur tour pendant 3 secondes.
POUR EFFECTUER UN TEST DE PASSAGE
Taper le chiffre 5 sur le clavier puis ENTER, suivi de
votre code. A la fin de cette séquence, la centrale émet
un signal sonore continu.
Ouvrir et fermer la zone Entrée/Sortie ainsi que les
zones 1 à 4 (faire de même pour la zone 5 si ce n’est
PAS une zone incendie et la zone 6 si elle n’est PAS
équipée d’un bouton “panique”).
A chaque ouverture de zone, la centrale émet un son
discontinu.
NOTA : vous ne pouvez pas tester les zones
d’autoprotection ou le bouton panique sans déclencher
une alarme réelle.
Pour arrêter le test en cours, tapez de nouveau votre
code.
POUR CONSULTER LA MEMOIRE D’EVENE-
MENTS
Le système conserve en mémoire les dix derniers
événements d’alarme intrusion ou d’autoprotection.
Pour consulter ces informations, taper le chiffre “8”
puis, ENTER et votre code.
La centrale allume le(s) voyant(s) correspondant à la
(aux) zone(s) concernées ou à l’autoprotection pour
indiquer l’évènement le plus récent. Pour visualiser les
évènements plus anciens, presser “<<“ (touche 1).
Pour visualiser les évènements plus récents, presser
“>>” (touche 3).
Déclencher les
détecteurs
(Pas l’alarme agression)
Le clavier affiche les
évènements les plus
récents.
Evènements
plus anciens
Evènements
plus récents
8
? ???
<<
>>
5
? ???
? ???
4
? ???

496572 11
F
Le clavier émet un signal signal court lorsque la fin ou
le début de la mémoire est atteint. Pour quitter la
consultation de la mémoire, presser la touche ou
.
POUR CHANGER LE CODE UTILISATEUR
Votre centrale possède deux codes utilisateur distincts
chacun composé de 4 chiffres : “1234” et “0000”.
Remplacez immédiatement le code “1234” par un
nombre à quatre chiffres que vous seul connaissez.
Vous pouvez utiliser n’importe quelle combinaison
pour ce nouveau code, SAUF “0000”.
Le code “0000” est inactif et ne permet pas de faire
fonctionner le système. Pour activer le second code,
remplacer “0000” par un autre nombre à quatre
chiffres. Pour désactiver celui-ci, remplacez-le de
nouveau par “0000”.
NE PAS utiliser la même combinaison pour les deux
codes.
6
Numéro de code actuel.
Nouveau code 4 chiffres
La centrale émet
2 “bips”
Code à changer.
Suivi du :
La centrale émet
2 “bips”
Description des zones
Zone Entrée/Sortie :
Zone 1 :
Zone 2 :
Zone 3 :
Zone 4 :
Zone 5 :
Zone 6 :
Nom de l’installateur :
N° de téléphone jour :
N° de téléphone nuit :

Part No. 496572 Issue 2.
