CORTINA ECOMO 36V User manual

ECOMO 36V
DE ENNL

2
WOORD VOORAF
Gefeliciteerd met je nieuwe Cortina e-bike! Deze
handleiding is bedoeld voor jou als consument. Kom je er
met deze handleiding niet helemaal uit? Meer instructies
vind je op onze website cortinafietsen.nl/handleidingen.
Lees ook de apart bijgevoegde Veiligheidsvoorschriften en
Garantievoorwaarden.
De laatste versie van deze handleiding is online te vinden op
www.cortinafietsen.nl/handleidingen.
Cortina is een merk van
Kruitbosch Zwolle B.V.
Ravensburgstraat 8
8028 PZ ZWOLLE

3
NL
DE
EN
INHOUDSOPGAVE
1 Opbouw fiets 4
Onderdelen 4
2 Display met acht ondersteuningsstanden 5
Beeldscherm 5
Bedieningsunit 5
3 Inleiding 6
4 Voorzorgsmaatregelen en veiligheidsinstructies 7
Verklaring veiligheidssymbolen op de accu 7
5 Gebruik 8
Fietsen 8
Lopen 8
Verlichting 9
Kinderzitjes en aanhangers 9
Accu 9
Accu gebruik 10
6 Transport 10
Op een fietsendrager aan de auto 10
In de trein 10
In het vliegtuig 10
7 Onderhoud en reparaties 11
Service interval melding 11
Accu 11
De voorband vervangen 11
Demontage, sloop, afdanken 11
8 Technische specificaties 12
9 Conformiteitsverklaring 13

4

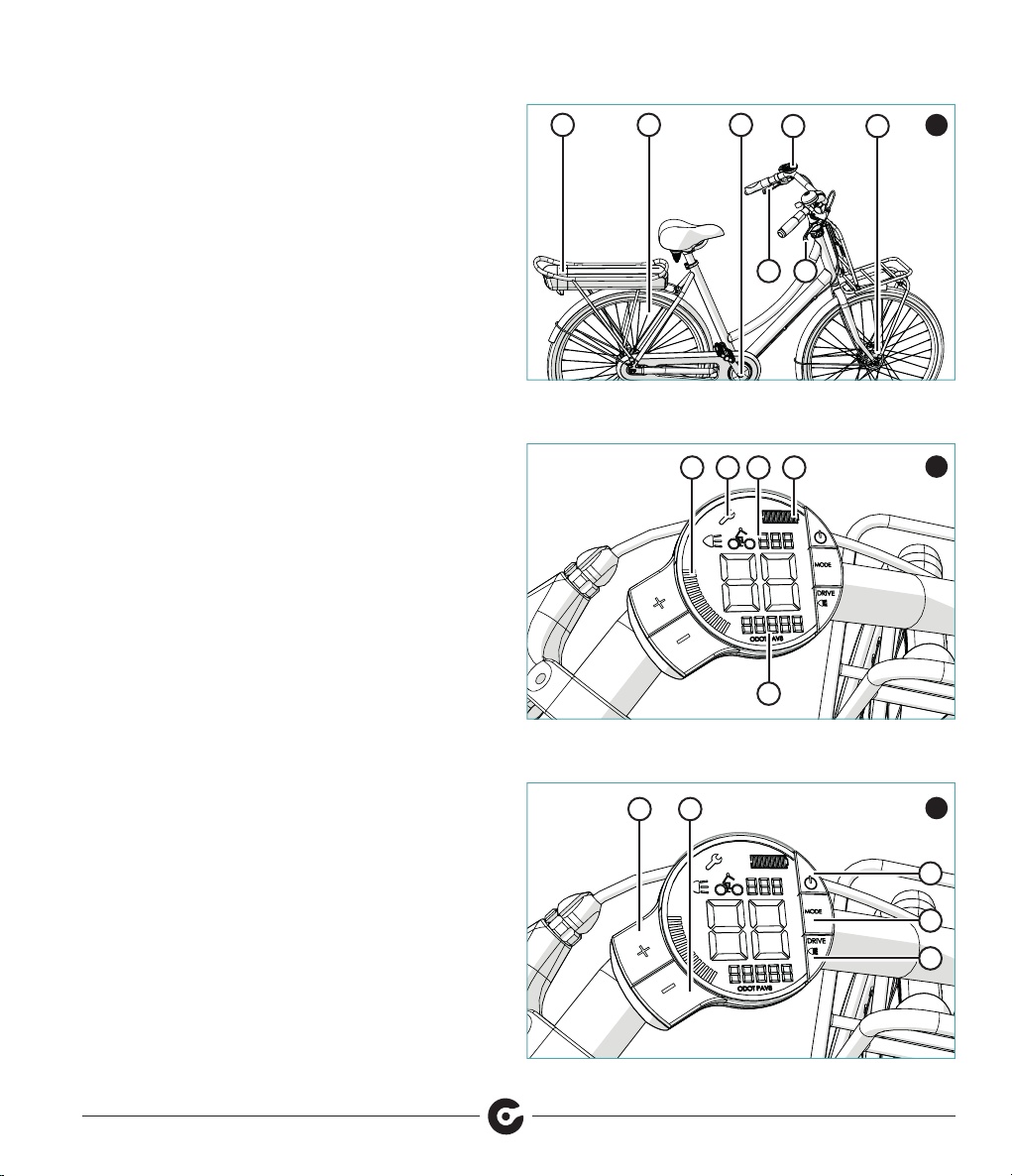

1 OPBOUW FIETS
Onderdelen
A Motor
B Bedieningsdisplay
C Rotatiesensor
D Accu
E Snelheidssensor
F Voorrem
G Achterrem
H Acculading
I Ondersteuningsstand
J Acculading in procenten
K Service interval melding
L ODO, TRP of AVS:
– ODO: Totaalafstand
– TRP: Dagafstand
– AVS: Gemiddelde snelheid
M Aan-uitschakelaar
N Mode. Wisselen tussen ODO, TRP en AVS
– Druk de knop drie seconden in om TRP en AVS op
nul te zetten.
O Lichtschakelaar / loopondersteuning
– Verlichting aan of uit: kort indrukken
– Loopondersteuning: lang indrukken
P Meer ondersteuning
Q Minder ondersteuning
AB
HJKI
P Q
CD E
F
L
M
N
O
G
1
2
3

5
NL
DE
EN
2 DISPLAY MET ACHT
ONDERSTEUNINGSSTANDEN

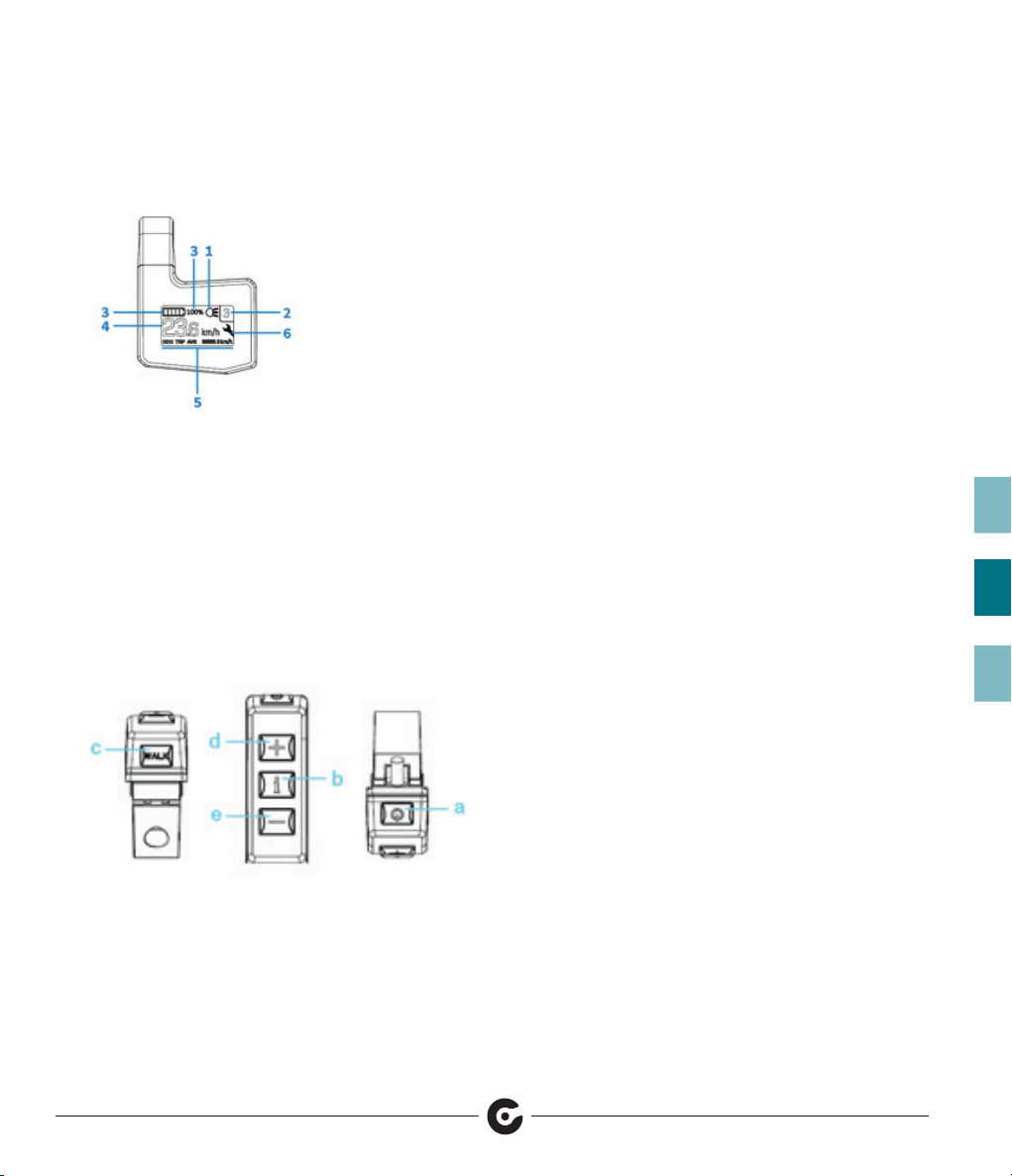

Beeldscherm
Geplaatst in het midden van het stuur, rechts naast de
stuurpen:
1 Verlichting
2 Ondersteuningsstand
3 Acculading in procenten en visueel op de batterij
4 Rijsnelheid
5 ODO totaalafstand, TRP dagafstand,
AVS gemiddelde snelheid
6 Service melding
Bedieningsunit
Geplaatst in het midden van het stuur, rechts naast de
stuurpen:
A Aan/Uit
B Info knop. Kies tussen ODO, TRP en AVS
C Kort indrukken -> Verlichting in-/ uitschakelen
Lang ingedrukt houden -> Loop ondersteuning
D Meer ondersteuning
E Minder ondersteuning

6
3 INLEIDING
Je nieuwe Cortina geeft je tijdens het fietsen een duwtje in
de rug. Het is een fiets met trapondersteuning tot 25 km/uur.
In deze handleiding lees je alles over het Ecomo-systeem.
Neem de voorzorgsmaatregelen uit hoofdstuk 2 ter harte en
kijk voor tips en trucs over elektrisch fietsen in hoofdstuk 3.
Hier alvast een paar belangrijke:
– Zoek een rustig stukje weg uit om te oefenen met
de ondersteuning. De motor kan een behoorlijke
kracht ontwikkelen.

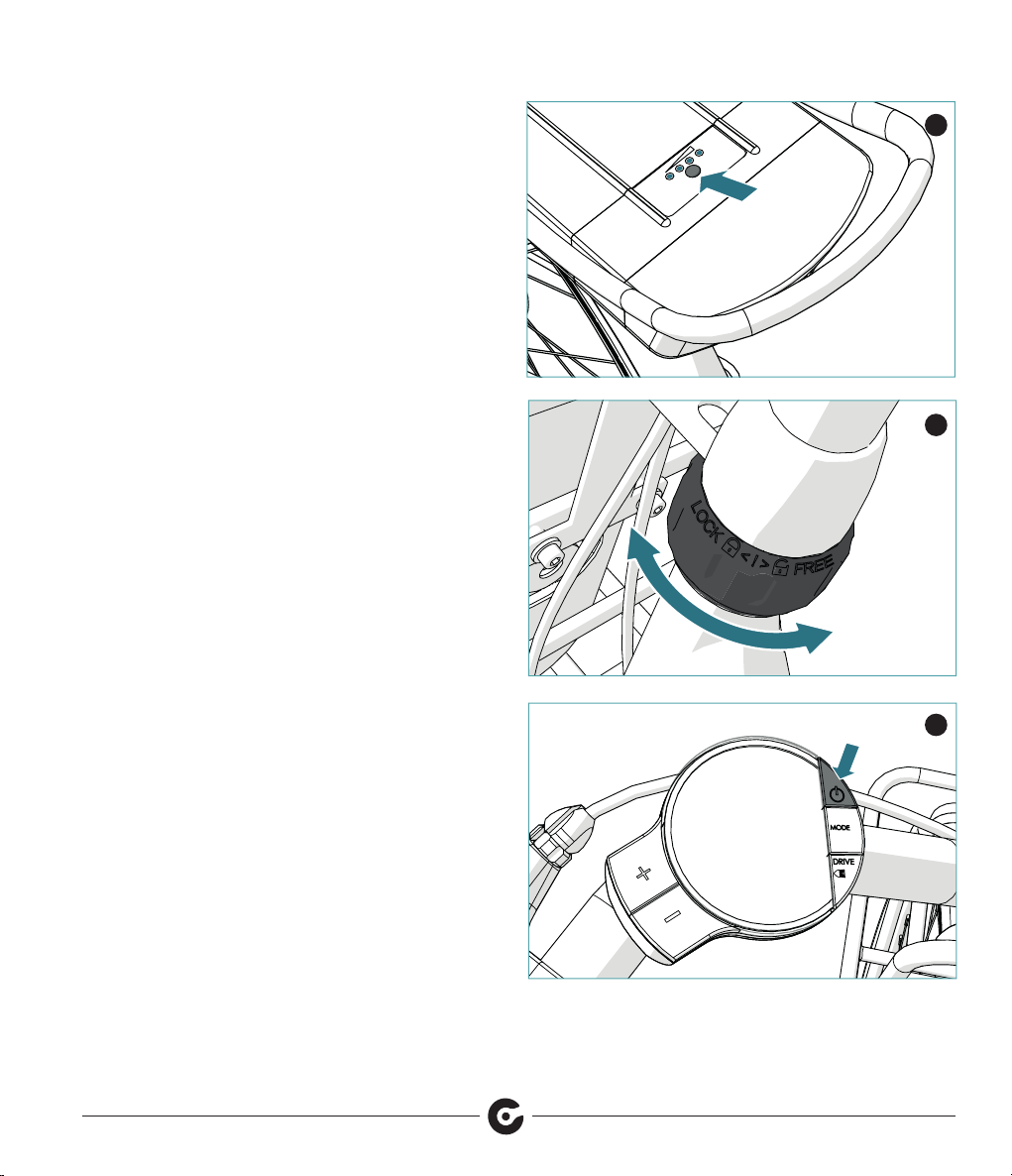

– Controleer de acculading voor je weggaat (4).
– Ontgrendel het stuurslot voor je gaat fietsen (5).
– Zet je fiets pas aan nadat je bent opgestapt (6).
Wacht met fietsen totdat de acculading in beeld
staat, dan is de fiets volledig opgestart. Het kan
vóórkomen dat je pedalen per ongeluk meedraaien
als je met fiets aan de hand loopt en de fiets
daarmee onbedoeld al gaat rijden.
– Houd je fiets schoon en zorg voor regelmatig
onderhoud bij de dealer.
Houd je aan de wetten en verkeersregels van het land
waarin je fietst. Het kan zijn dat die voorschrijven dat je een
helm moet dragen.
4
5
6

7
NL
DE
EN
Verklaring veiligheidssymbolen op de accu
Lees voor gebruik deze handleiding zorgvuldig
door.
Stel de accu niet bloot aan hoge temperaturen
of vuur.
Gooi de accu niet weg, maar lever hem in bij je
dealer aan het einde van de levensduur.
De materialen van deze accu zijn her te
gebruiken.
4 VOORZORGSMAATREGELEN EN
VEILIGHEIDSINSTRUCTIES
Veilig fietsen? Lees onderstaande instructies goed door.
– Zet je fiets pas aan nadat je bent opgestapt (6).
Wacht met fietsen totdat de acculading in beeld
staat, dan is de fiets volledig opgestart. Het kan
vóórkomen dat je pedalen per ongeluk meedraaien
als je met fiets aan de hand loopt en de fiets
daarmee onbedoeld al gaat rijden.
– Het systeem is niet bedoeld om te worden
gebruikt door personen met verminderde mentale
vermogens, tenzij onder supervisie of met instructie
door iemand die verantwoordelijk is voor hun
veiligheid.
– Kinderen mogen niet met de accu spelen.
– Het systeem is alleen vanwege functionele
doeleinden geaard.
– Open de accu niet. Beschadig deze niet en probeer
deze niet uit elkaar te halen.
– Stel de accu niet bloot aan hoge temperaturen of
vuur.
– Maak geen kortsluiting in het systeem.
– Laat de accu niet vallen en bescherm de accu tegen
hevige schokken.
– Gebruik alleen de originele oplader.
– Houd de accu schoon en droog.
– Gebruik de verlichting als je in het donker rijdt.
– Let op met het monteren van een eventueel
kinderzitje op de bagagedrager. Deze kan 35 kilo
dragen. Overleg met je dealer welk zitje het meest
geschikt is.
– Het is niet toegestaan de fiets op te voeren.
– Bewaar deze documentatie.
Lees ook de apart bijgevoegde Veiligheidsinstructies en
Garantievoorwaarden.

8
5 GEBRUIK
Fietsen
Rijden op een elektrische fiets is alsof je altijd een duwtje
in de rug hebt. Je trapt zelf, maar dan een stuk lichter.
De trapondersteuning werkt vanaf het moment dat je de
pedalen begint rond te draaien. Het maakt niet uit hoeveel
kracht je op de pedalen zet. Boven de 25 km/uur wordt de
ondersteuning automatisch uitgeschakeld.

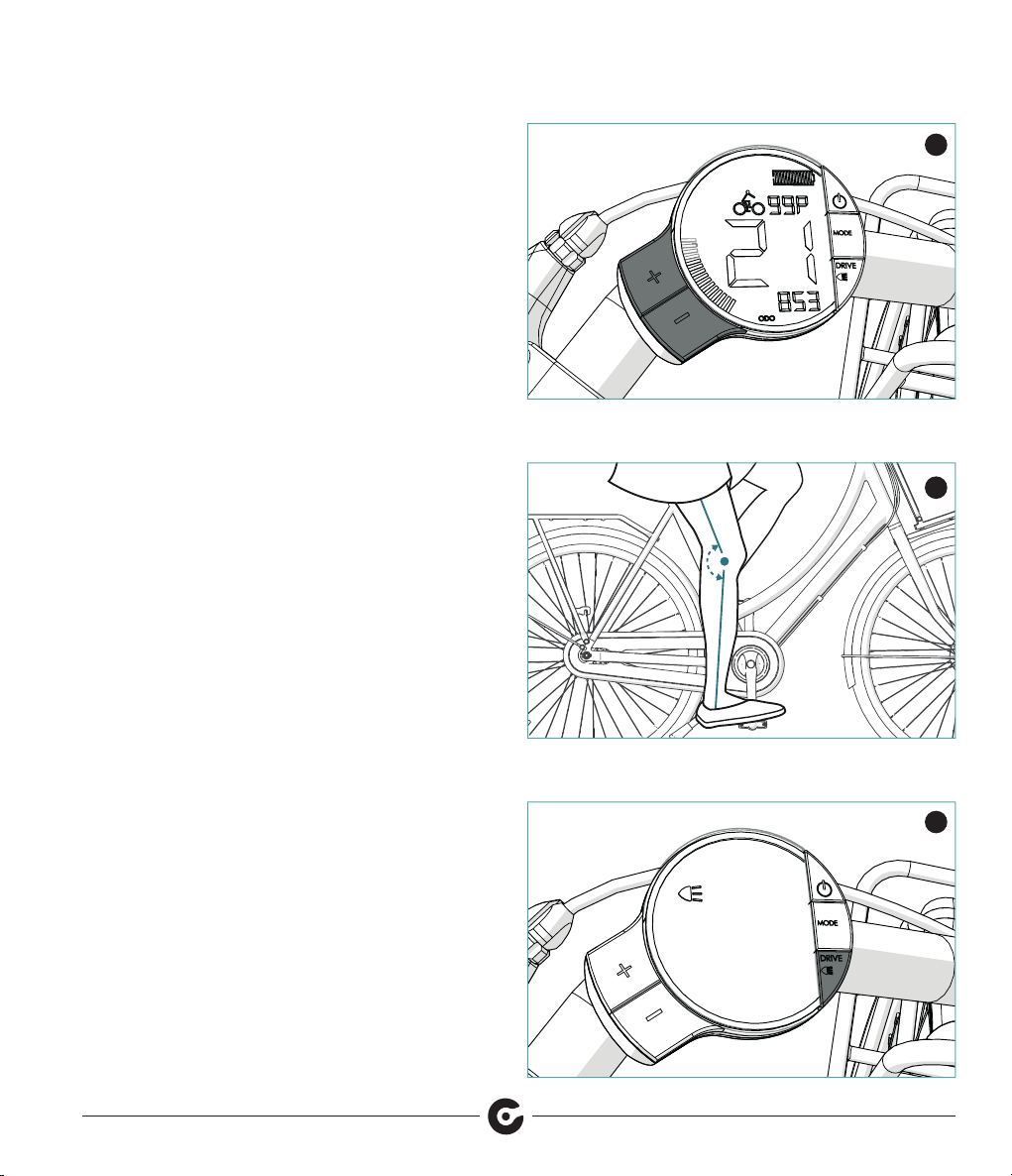

De hoeveelheid ondersteuning kan je instellen op het
display (7). Je acculading gaat langer mee als je voor
minder ondersteuning kiest en een soepel verzet rijdt.
Daarnaast wordt je actieradius beïnvloed door de wind, de
temperatuur, de hoeveelheid bagage, hoe hard je band is
opgepompt, de kwaliteit van het wegdek en de heuvels of
bergen op je route.
In hoofdstuk 7 zie je de maximale afstand die je kan fietsen
met ondersteuning onder ideale omstandigheden met een
nieuwe accu.
Tips
– Kies een versnelling waarmee je soepel kan fietsen.
Veel mensen kiezen een te zware versnelling, waar-
door de actieradius beperkt wordt. Probeer dezelfde
versnelling aan te houden zoals je zonder traponder-
steuning zou kiezen, of zelfs nog eentje lichter. Kies
zeker een lichte versnelling als je weg rijdt.
– Zorg dat je fiets op je lichaamsbouw is afgesteld. Zo
kost het fietsen minder energie. Je dealer kan je hier
mee helpen. Zorg dat het zadel op een hoogte staat
waarbij je knieën lichtgebogen zijn als je trapper
onderaan staat (8).
– Loop je met de fiets aan de hand een helling op?
Schakel dan de loopondersteuning in.
– Trap niet mee terwijl je remt.
Lopen
Loop je met de fiets aan de hand een helling op? Schakel
dan de loopondersteuning in door de drive- en lichtknop
lang in te drukken (9).
7
8
9

9
NL
DE
EN
Verlichting
Je schakelt de verlichting aan en uit door de drive- en licht-
knop één keer kort in te drukken (9). De verlichting werkt
óók als de accu leeg is. Je hebt dan voor ongeveer drie uur
licht (als de fiets aan staat).
Kinderzitjes en aanhangers
Het monteren van een kinderzitje of een aanhanger is
mogelijk. Niet alle zitjes en aanhangers zijn geschikt,
bespreek de opties met de dealer. Houd er rekening mee
dat je dan minder ver kan rijden met trapondersteuning.
Accu

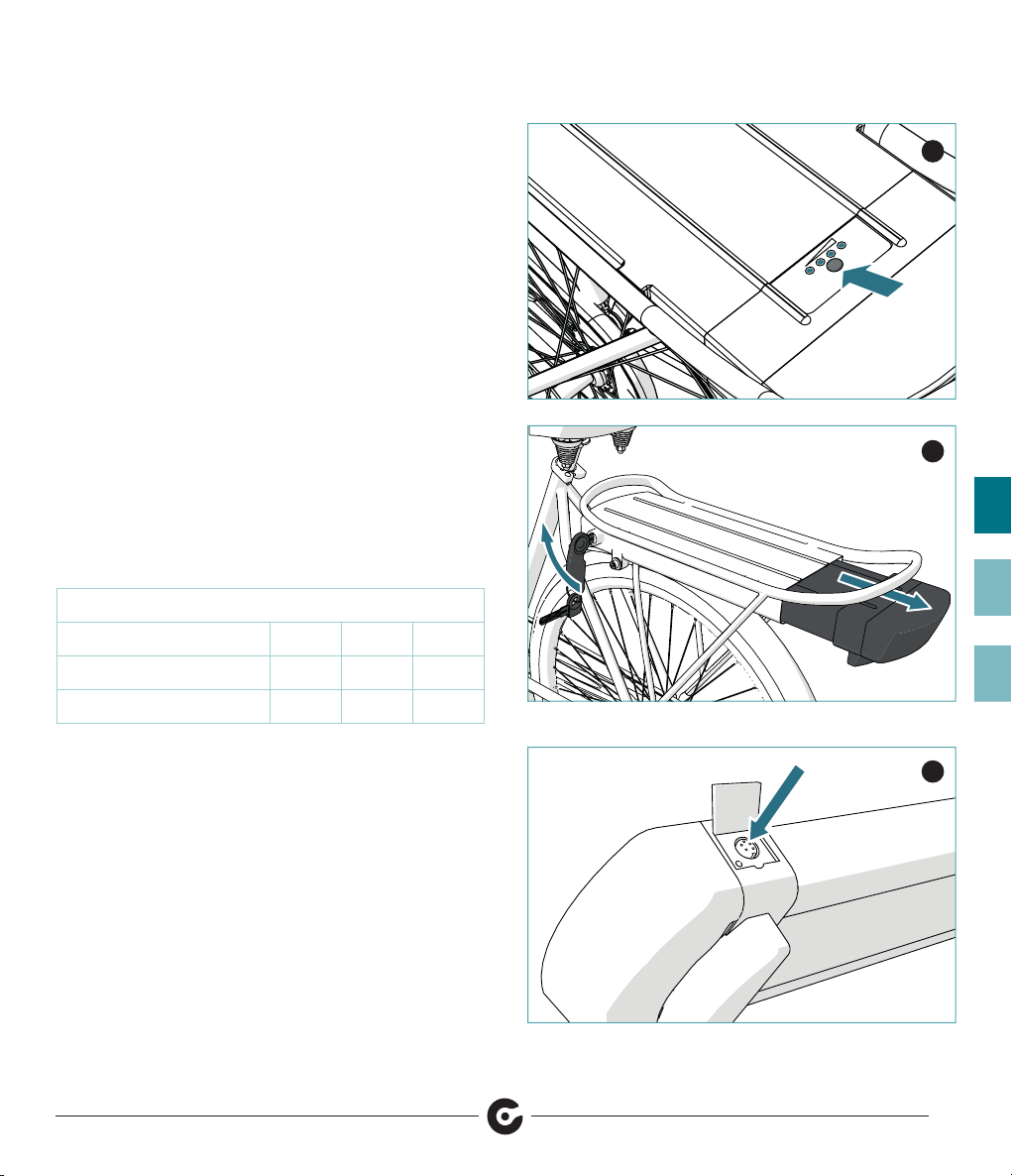

Na 48 uur gaat de accu in slaapstand. Als je kort op de knop
drukt haal je de accu uit de slaapstand (10). Als de accu uit
de slaapstand is kan je de fiets inschakelen met de aan/
uit knop op het display (6). Als je op de knop op de accu
drukt zie je hoeveel stroom de accu bevat (10). Je kan de
accu opladen terwijl die in de fiets zit, maar je kan hem ook
er uit halen (11) en binnen opladen (12). Doe dat zeker als
de temperatuur buiten onder het vriespunt zakt; de accu is
beveiligd en zal dan niet opladen. In deze tabel zie je hoe
lang het duurt voordat jouw accu volledig is opgeladen.
Laadtijd accu
Type 300 400 500
Normale laadtijd (2 Ampère) 4:30 uur 6:00 uur 8:00 uur
Snellaadtijd (4 Ampère) 2:15 uur 3:00 uur 4:00 uur
Meer tips
– Bewaar de accu binnenshuis als het buiten koud is.
Het verlengt de levensduur en de actieradius.
– De accu is een verbruiksartikel dat onderhevig is aan
slijtage. De capaciteit vermindert na verloop van tijd.
– Gebruik de accu alleen voor de e-bike waar deze bij
is verkocht.
– Laad de accu alleen met de originele oplader.
– Laat de accu niet vallen, stel deze niet bloot aan
hoge temperaturen, dompel de accu niet onder in
een vloeistof.
– De accu hoeft niet volledig leeggereden te worden
voordat deze geladen wordt.
– Gebruik je de accu niet? Laadt deze dan één keer
per drie maanden voor de helft op.
10
11
12

10
6 TRANSPORT
Op een fietsendrager aan de auto
Een elektrische fiets is een stuk zwaarder dan een normale
fiets. Let even op hoe zwaar jouw fietsendrager belast mag
worden. Haal in ieder geval de accu er van tevoren uit. Het
is dan ook makkelijker om de fiets op de drager te tillen.
Gebruik een fietsendrager met bevestiging aan het frame.
Dat is veiliger en stabieler dan een bevestiging aan de
cranks.
– Gebruik altijd een goedgekeurde drager.
– Verwijder delen die tijdens het vervoer los kunnen
raken, zoals windschermen, fietskinderzitjes en
bidons.
– Controleer bij aankomst of alles nog netjes vast zit
en of er niets beschadigd is.
– Als de fietsendrager niet is voorzien van verlichting,
zorg dan dat de fiets of de fietsendrager je achter-
lichten niet afschermt.
In de trein
Je kan je fiets meestal meenemen in de trein, maar niet
altijd en overal. Kijk altijd naar wat de voorwaarden van je
vervoerder zijn voordat je instapt.
In het vliegtuig
Meestal gelden voor een elektrische fiets dezelfde
voorwaarden als voor een normale fiets. De accu valt onder
de regels voor vervoer van gevaarlijke stoffen. Neem contact
op met je vliegtuigmaatschappij voor de precieze regels.
Accu gebruik
STAP 1: Na productie wordt de accu tot ongeveer 30%
geladen en in slaapstand gebracht. Het is daarom belangrijk
om de accu voor gebruik volledig op te laden en zo
gebruikslaar te maken. De accu mag daarna altijd bijgeladen
worden, hiervoor hoeft de accu niet volledig leeggereden te
worden.
STAP 2: Wanneer een accu voor langere tijd niet gebruikt
wordt, is het belangrijk de accu niet volledig opgeladen of
helemaal leeg weg te leggen, maar deze tussen de 30%
en 60% bij kamertemperatuur te bewaren. Ga je na deze
periode de accu weer gebruiken, laad de accu dan eerst
weer volledig op.
STAP 3: Na 48 uur gaat de accu in slaapstand. Je haalt de
accu uit de slaapstand door kort op de knop te drukken of
de accu op te laden . Als de accu uit de slaapstand is kan je
de fiets inschakelen met de aan/uit knop op het display.
