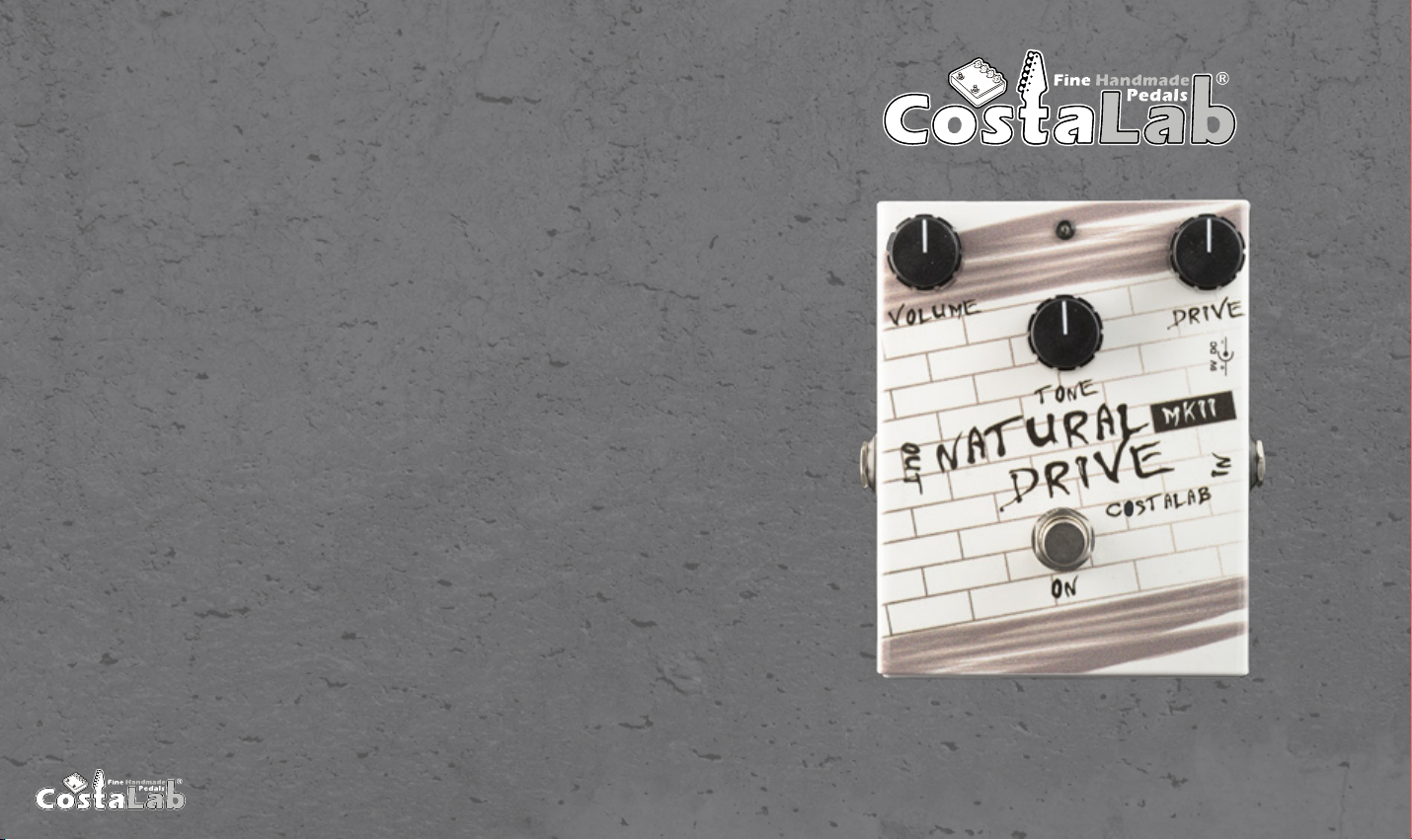

Costalab Natural Drive MKII User manual

CostaLab garansce per le apparecchiature di
propria costruzione e recan il proprio marchio,
l’assenza di dife di costruzione. La garanzia è
valida per il normale impiego ed è intesa nella
maniera seguente:
• E’ riconosciuto un periodo di garanzia di
due anni dalla data di vendita del prodoo.
• La garanzia copre dife propri del prodoo
ma non imputabili all’uso errato o impro-
prio.
• In parcolar modo, la garanzia non copre
dife provoca dall’uso di disposivi di ali-
mentazione diversi o incompabili da quelli
indica nelle istruzioni.
• Essendo i prodo fabbrica a mano con
criteri comunque di alta ingegnerizzazione
logica e progeuale, eventuali ma non
auspicabili dife imputabili a errori di co-
struzione, saranno ripara gratuitamente.
• Le sole spese di trasporto dei prodo da e
verso il nostro laboratorio per riparazione
sono da intendersi a carico del cliente.
• Sono esclusi dalla garanzia le par in gom-
ma, le manopole e le par usurabili col
normale ulizzo.
• La garanzia decade automacamente qua-
lora il cliente, senza la nostra autorizzazio-
ne scria, manomea le apparecchiature
nel tentavo di ripararle o per apportare
modiche o variazioni al prodoo originale.
L’adempimento degli obblighi di cui sopra esau-
risce la nostra garanzia e ci esonera da ogni re-
sponsabilità per danni dire o indire e per
qualsiasi altro tolo con nessuna esclusione o
eccezione.
Natural Drive MKII
CostaLab guarantees for the products and the
equipment with their brand, the absence of
structural defects.This is because before being
placed on the market, the products are regularly
tested to idenfy any anomalies. The warranty
covers normal use of the products and is under-
stood as follows:
• The warranty period is of two years from
the sale date.
• The warranty covers defects in the product
but not aributable to incorrect or impro-
per use of this equipment.
• The warranty does not valid for defects
caused by use of dierent or incompable
power devices than those indicated in the
instrucon.
• The CostaLab products are handmade with
high engineering standards. Possible, but
not desirable, defects due to construcon
errors, will be repaired free of charge.
• Only the cost to delivery products to and
from our workshop for repair are to be
understood by the customer.
• Are excluded from the warranty: rubber
parts, knobs, and parts that wear out with
normal use.
• The warranty is void automacally if the
customer, without our wrien permission,
tamper with equipment in an aempt to
repair or to make changes or modicaons
to the original product.
The respect of these obligaons ended our gua-
rantee. We are exempt from any liability for any
damage direct or indirect, and any other tle
with no exclusions or excepons.
www.costalab.com

Il Costalab Natural Drive MKII è un pedale costruito su due cardini fondamentali: dinamica ed espressività.
Il suo circuito è basato sul più classica rete di distorsione con clipping simmetrico. La presenza di diodi al germanio conferisce un
mbro dal sapore vintage molto rotondo e ricco di armoniche.
Il mbro della chitarra non viene modicato in alcun modo, anche col sustain regolato al massimo, usando il controllo di volume
dello strumento o semplicemente suonando con dinamiche molto leggere, è possibile tornare al suono pulito, viceversa, usandolo con
un plaiyng energico, il Natural Drive MKII risponde producendo un suono distorto ricco e incisivo. La sensazione che ne deriva è la stessa
che si oene suonando con i vecchi amplicatori valvolari mono canale, ra al massimo volume. Una volta raggiunto il giusto feeling
dinamico, la vostra espressività verrà messa in risalto come non mai.
Nonostante l’alto livello di distorsione raggiungibile, il pedale manene una eccellente silenziosità grazie agli accorgimen appor-
ta al circuito e alla selezione dei migliori componen.
Il controllo di tono è del po DTC, cioè Dinamic Tone Control. In praca esso interagisce col controllo di gain: quando si usano al
livelli di distorsione, il suono diventa ricco e aperto, pertanto il tono va dosato di conseguenza; al contrario, con poco gain, il suono
risulta più chiuso e meno armonico, aprendo il tono si compensa questa caraerisca del tuo naturale.
Il Natural Drive MKII è dotato di un buer in classe A sempre avo, caraerizzato da alssima impedenza di ingresso. Questo per-
mee di mantenere ogni deaglio sonoro, conferendo denizione e spazio tra le note, inoltre, esso è in grado di respingere facilmente le
interferenze di natura radiofonica. In più, il Natural Drive MKII è dotato di sistema contro il ground loop. Anchè tale sistema funzioni
in modo correo tuavia, è necessario alimentare il pedale con un alimentatore specico non connesso ad altri pedali (po Boss PSA
o equivalente) oppure con un alimentatore munito di uscite isolate galvanicamente. Il Natural Drive MKII può comunque funzionare
anche con le alimentazioni in comune con altri pedali.
Descrizione e Collegamen
Presa jack “In”: conneere in questa presa il jack proveniente dalla chitarra o dal basso.
Presa jack “Out”: conneere in questa presa il jack direo al disposivo seguente o all’amplicatore.
Presa “Dc In”: conneere in questa presa il plug dell’alimentatore esterno (consultare le caraerische soo indicate).
Footswitch: premendo questo pulsante l’eeo viene avato, contemporaneamente il led si accende, premendolo di nuovo l’eeo
viene disavato e il led si spegne. Il sistema di avazione è del po “Buered bypass” (buer sempre avo) ed è munito di sistema
an-pop.
Indicatore Led: il led di colore blu è acceso quando l’eeo è in funzione.
Manopola “Volume”: questa manopola regola il volume del Natural Drive. Ruotandola verso destra il volume aumenta, mentre dimi-
nuisce ruotandola verso sinistra.
Manopola “Drive”: questa manopola regola la quantà di distorsione. Ruotandola verso destra la distorsione aumenta, mentre dimi-
nuisce ruotandola verso sinistra.
Manopola “Tone”: questa manopola regola il tono generale del Natural Drive. Ruotandola verso destra il tono si schiarisce, mentre si
scurisce ruotandola verso sinistra.
Baeria: il pedale è alimentato mediante una baeria a 9 volt po MN1604. Il circuito viene acceso inserendo il Jack di ingresso. Per
installare e/o sostuire la baeria è suciente rimuovere la vite di ssaggio dell’apposito sportellino posto sul fondo del box. Per pro-
lungare la vita della baeria è opportuno togliere il jack di ingresso quando si smee di usare il pedale. Se non si ulizza la baeria per
un lungo periodo di tempo è consigliato di rimuoverla dall’interno del pedale. La baeria non è inclusa.
Alimentazione esterna: è possibile alimentare il pedale con un alimentatore esterno a 9 volt DC che si connee per mezzo del classico
conneore DC da 2,1 mm con negavo centrale. L’assorbimento di corrente è inferiore a 20 mA.. E’ necessario ulizzare un alimen-
tatore ltrato e stabilizzato po Boss PSA o equivalente. L’ulizzo di un alimentatore diverso può generare rumori indesidera e, in
casi parcolari, può causare la roura del prodoo. E’ comunque possibile mantenere la baeria all’interno del pedale anche quando
questo è alimentato tramite la presa DC, perché il sistema di alimentazione esterna è in grado di escluderla automacamente.
Misure: il pedale misura 118x93,4x34mm escluse le manopole e i Jack.
The Costalab Natural Drive MKII is a pedal built on two cornerstones: dynamic and expressiveness. Its circuit is based on more
tradional network of distoron with symmetrical clipping. The presence of germanium diodes gives a vintage avour, very round and
full of harmonics.
The guitar tone is not modied in any way, even with the sustain set to the max, using the volume control of the instrument or just
playing with dynamics very light, you can return to the clean sound, viceversa, using it with a energec playing, the Natural Drive Mark
II responds by producing a distorted sound rich and incisive.
The feeling that results is the same that you get playing with the old single-channel tube amp, pushed at maximum volume. Once
you reach the right dynamic feeling, the expressiveness of the guitar player is made very prominent.
Despite the high level of distoron reachable, the pedal keeps silent thanks to the excellent arrangements made to the circuit and
to the selecon of the best components. The tone control is of the DTC, that is Dynamic Tone Control. Basically it interacts with the gain
control: when using high levels of distoron, the sound becomes rich and open, so the tone should be set accordingly, on the contrary,
with few gain, the sound is more closed and less harmonious, by opening the tone it compensates for this natural feature.
The Natural Drive MKII is equipped with a Class A buer always on, characterized by high input impedance. This makes it possible
to save every detail of the sound, giving denion and room between the notes, moreover, it can easily reject radio interference. In
addion, the Natural Drive MKII is equipped with a system against ground loops.
In order for the system is operang properly, however, you need to power the pedal with a specic power supply is not connected
to other pedals (Boss PSA type or equivalent) or a power supply equipped with electrically isolated outputs. In every case, the CostaLab
Natural Drive MKII can perfectly work even with the shared power supply with other pedals.
Descripon and Connecons
“In” Jack: connect in this jack the plug from the guitar or bass. “Out” jack: connect this jack directly to the next device or amplier.
“DC In” jack: connect in this jack the plug from the external power supply (see features below).
Footswitch: press this buon to acvate the eect, at the same me the led lights is on. Pressing it again the eect is turned o and
the led turns o. The acvaon system is a “true bypass” and is equipped with an an-pop device.
Indicator led: the low power consumpon blue led is on when the pedal is in operaon.
“Volume” Knob: this knob adjusts the volume of the Natural Drive. Turn CW to increase the volume; turn CCW to decrease the volu-
me. The volume of the CostaLab Natural Drive is resetable.
“Drive” knob: this knob adjusts the amount of distoron generated by the Natural Drive. Turn CW to increase the distoron; turn CCW
to decrease the distoron.
“Tone” knob: this knob adjusts the overall tone of the Natural Drive. Turn CW to obtain bright tone; tunr CCW to obtain dark Tone. The
operaon of this control is linked to the amount of distoron se- lected by the “Drive” knob. With much distoron the pedal sound
is very bright.
Baery: the pedal is powered by a 9 volt baery type MN1604. The circuit is switched on by inserng the input jack. To put or replace
the baery just remove the screw securing the special panel on the boom of the box. In order to prolong the baery life you should
remove the input jack when you stop using the pedal. If you do not use the baery for a long me is advised to remove it from the
pedal. Baery not included.
External power supply: the pedal is powered at 9 volts DC, which connects by the classic DC 2.1 mm plug with negave center (Tip
-VE). The power consumpon is less than 20 mA. You must use a power supply ltered and stabilized Boss PSA type or equivalent.
Using a dierent power supply it can generate unwanted noise and, in special cases, can cause breakage of the device. You can to
keep the baery inside the pedal even when it is po- wered through the external power supply because the DC plug system is able to
automacally exclude it.
Size: the pedal measuring 118x93,4x34mm excluding knob and the jacks.
