Costway HW58545 User manual

HW58545/HW65638
Storage Cabinet
Cabinet de Rangement
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
If you're having difficulty, our friendly
customer team is always here to help.
USA office: Fontana AUS office: Truganina GBR office: Ipswich FRA office: Saint Vigor d'Ymonville
USA:[email protected]
AUS:[e-mail]
GBR:[e-mail]
FRA:[e-mail]

Before You Start
Please read all instructions carefully.
Retain instructions for future reference.
Separate and count all parts and hardware.
Read through each step carefully and follow the proper order.
We recommend that, where possible, all items are assembled near to the area in
which they will be placed in use, to avoid moving the product unnecessarily once
assembled.
Always place the product on a flat, steady and stable surface.
Keep all small parts and packaging materials for this product away from babies
and children as they potentially pose a serious choking hazard.
FR
Veuillez lire attentivement toutes les instructions.
Conservez les instructions pour vous y référer ultérieurement.
Vérifiez toutes les pièces et les accessoires.
Lisez attentivement chaque étape et suivez l’ordre correct.
Nous recommandons que, dans la mesure du possible, tous les produits
soient assemblés à proximité de la zone où ils seront utilisés, afin d’éviter tout
déplacement inutile du produit une fois assemblé.
Placez toujours le produit sur une surface plane et stable.
Conservez toutes les petites pièces de ce produit et les matériaux d’emballage
hors de portée des bébés et des enfants, car ils pourraient présenter un risque
d’étouffement.
Avant de Commencer
EN
A
x26
B x26
C x22
D x2
E
x8
F x35
G x3
H x6
I
x28
J
x6
4*30 mm
3*12 mm
2.5*10 mm
Cam-bolt
Cam-lock
Wood Dowel
Magnetic Catch
Screw
Screw
Magnetic Bar
3*14 mm
Screw
Screw
Hinge
Hardware List / Liste des Accessoires
/Boulon à Came
/Serrure à Came
/Cheville en Bois
/Loquet Magnétique
/Barre Magnétique
/Vis
/Vis
/Vis
/Vis
/Charnière
02 03

Top Panel Left Side Panel Divide Panel
123
x14 x15 x1
x1 x1 x1
x1 x1 x1
x1 x1 x1
6
7 8 9
10 11 12
Right Side Panel Adjustable Shelf Left Door
Middle Door Right Door
Bottom Back
Connect+Bar
Bottom Front
Connect Bar Bottom Panel Left Back Panel
Part List / Liste des Pièces
/Boulon de Poignée
/Panneau du Haut /Panneau Latéral Gauche /Planche de Division
/Porte du Milieu /Porte Droite /Barre de Connexion
Inférieure Arrière
/Barre de Connexion
Inférieure Avant
/Panneau du Bas /Panneau Arrière
Gauche
/Panneau Latéral Droite /Étagère Réglable /Porte Gauche
/Poignée
/Patin en Plastique
/Bouchon
/Goupille d'étagère
/Ceinture
/Ancrage en Plastique
/Rondelle Plate
/Vis
K
x10
L x5
M x4
N x4
O x4
P
x4
4*14 mm
Handle Bolt
Handle
Plastic Glide
Stopper
Shelf Pin
4*40 mm
Screw
Q x2
R x2
S
x4
Belt
Plastic Anchor
Flat Washer
04 05

x1 x1 x2
x2
x2
x2 x2
13 14 15
16 17 18
19
Middle Back Panel Right Back Panel Drawer Right Panel
Drawer Left Panel
Drawer Bottom Panel
Drawer Back Panel Drawer Front Panel
/Panneau du Milieu
du Dos
/Panneau Arrière Droit /Panneau Droit du Tiroir
/Panneau Gauche
du Tiroir
/Panneau Arrière
du Tiroir
/Panneau Avant
du Tiroir
/Panneau Inférieur
du Tiroir
Part List Assembly Overview / Vue d'ensemble
de l'assemblage de la liste de pièces
1
2
3
4
5
6
7
8
9
10
12
11
13 14
15
16
17
18
15
16
17
18
19
19
06 07

01 02
x2
E
E
15
16
17
x8E x8A x8B
x2Lx4K
x2
L
19
18
A
B
K
EN: Attach Drawer Left & Right Panels (15 & 16) to Drawer Back
Panel (17) by using Screw (E) as shown. Do not Overtighten.
Note: the groove on each panel is at the bottom.
FR: Fixez les panneaux gauche et droit du tiroir (15 et 16) au
panneau arrière du tiroir (17) à l'aide de la vis (E) tel qu'illustré. Ne
pas trop serrer.
Remarque : la rainure de chaque panneau est en bas.
EN: a)Screw In Cam-bolt (A) into designated holes on Drawer Front Panel
(18).
b) Fit Bottom Panel (19) to Drawer Panels (15, 16 & 17) via groove on
respective drawer panels.
c) Align Cam-bolts on (18) to the holes on Drawer Side Panels and attach
(18) firmly. Check that front edge of Bottom Panel (19) fit into groove on the
inside-face of respective Front Panel (18).
d) Insert Cam-Lock (B) to the designated holes on Drawer Side Panels, then
turn clockwise to lock onto Cam-bolt. Do not overtighten.
e) Attach Handle (L) to (18) by using Handle Bolt (K).
FR: a) Vissez le boulon à came (A) dans les trous désignés sur le panneau
avant du tiroir (18).
b) Ajustez le panneau inférieur (19) aux panneaux de tiroir (15, 16 et 17) via
la rainure sur les panneaux de tiroir respectifs.
c) Alignez les boulons à came (18) sur les trous des panneaux latéraux du
tiroir et fixez (18) fermement. Vérifiez que le bord avant du panneau inférieur
(19) s'insère dans la rainure sur la face intérieure du panneau avant
respectif (18).
d) Insérez le verrou à came (B) dans les trous désignés sur les panneaux
latéraux du tiroir, puis tournez dans le sens des aiguilles d'une montre pour
verrouiller sur le boulon à came. Ne pas trop serrer.
e) Fixez la poignée (L) à (18) à l'aide du boulon de poignée (K).
08 09

03 04
x4A x4B
x6C
A
B
C
9
10
11
x8F x4M
x1Dx2H
F
M
4
H
D3
F
M
H
D
3*12mm
3*14mm
EN: a) Screw in Cam-bolt (A) into designated holes on Bottom
Panel (11).
b) Insert Wood Dowel (C) to the designated holes on Bottom Back
and Front Connect Bar (9 & 10).
c) Attach (9 & 10) to (11) via Cam-bolts and Wood Dowels.
d) Insert Cam-Lock (B) to the designated holes on (9 & 10), then
turn clockwise to lock onto Cam-bolt. Do not overtighten.
FR: a) Vissez le boulon à came (A) dans les trous désignés sur le
panneau inférieur (11).
b) Insérez le goujon en bois (C) dans les trous désignés sur la barre
de connexion inférieure arrière et avant (9 et 10).
c) Fixez (9 et 10) à (11) via des boulons à came et des goujons en
bois.
d) Insérez le verrou à came (B) dans les trous désignés sur (9 et
10), puis tournez dans le sens des aiguilles d'une montre pour
verrouiller sur le boulon à came. Ne pas trop serrer.
EN: a) Attach Plastic Glide (M) to Divide Panel (3) and Right Side
Panel (4) by using Screw (F).
b) Attach Magnetic Catch (D) to Divide Panel (3) by using Screw (H).
FR: a) Fixez le patin en plastique (M) au panneau de séparation (3)
et au panneau latéral droit (4) à l'aide de la vis (F).
b) Fixez le loquet magnétique (D) au panneau de séparation (3) à
l'aide de la vis (H).
10 11

05 06
x8A x8B
x2Px10C
P
2
3
4
B
C
C
A
x6A
x6B
x2Hx1D
x6C
1
ACD
H
B
D
H
3*14mm
EN: a) Screw in Cam-bolt (A) to the designated holes on Side Panels (2 & 4).
b) Insert Wood Dowel (C) to the designated holes on (3, 9, 10 & 11) as
shown.
c) Attach Divide Panel (3) to Bottom Panel (11) via Wood Dowels, then fix by
using Screw (P). Do not overtighten.
d) Attach Side Panels (2 & 4) to (9, 10 & 11) via Cam-bolts and Wood Dowels.
e) Insert Cam-Lock (B) to the designated holes on (9, 10 & 11), then turn
clockwise to lock onto Cam-bolt. Do not overtighten.
FR: a) Vissez le boulon à came (A) dans les trous désignés sur les panneaux
latéraux (2 et 4)
b) Insérez le goujon en bois (C) dans les trous désignés sur (3, 9, 10 et 11) tel
qu'illustré.
c) Fixez le panneau de séparation (3) au panneau inférieur (11) à l'aide de
goujons en bois, puis fixez-le à l'aide de la vis (P). Ne pas trop serrer.
d) Fixez les panneaux latéraux (2 et 4) aux (9, 10 et 11) via des boulons à
came et des goujons en bois.
e) Insérez le verrou à came (B) dans les trous désignés sur (9, 10 et 11), puis
tournez dans le sens des aiguilles d'une montre pour verrouiller sur le boulon
à came. Ne pas trop serrer.
EN: a) Screw in Cam-bolt (A) to the designated holes on Top Panel (1).
b) Attach Magnetic Catch (D) to Top Panel (1) by using Screw (H).
c) Insert Wood Dowel (C) to the designated holes on (2, 3 & 4) as shown.
d) Attach Top Panel (1) to (2, 3 & 4) via Cam-bolts and Wood Dowels.
e) Insert Cam-Lock (B) to the designated holes on (2, 3 & 4), then turn
clockwise to lock onto Cam-bolt. Do not overtighten.
FR: a) Vissez le boulon à came (A) dans les trous désignés sur le panneau
supérieur (1).
b) Fixez le loquet magnétique (D) au panneau supérieur (1) à l'aide de la vis
(H).
c) Insérez le goujon en bois (C) dans les trous désignés sur (2, 3 et 4) tel
qu'illustré.
d) Fixez le panneau supérieur (1) à (2, 3 et 4) à l'aide de boulons à came et
de goujons en bois.
e) Insérez le verrou à came (B) dans les trous désignés sur (2, 3 et 4), puis
tournez dans le sens des aiguilles d'une montre pour verrouiller sur le
boulon à came. Ne pas trop serrer.
12 13

07 08
x28Ix2H
x2Q
x2S
I
14
13
12
14 13
I
Q
S
H
x27F
x3G
x3Lx6K
x6J
J
6
7
8
K
L
F
6
6
6
F
G
J
F
F
J
3*12mm
EN: a) Attach Hinge (J) and Magnetic Bar (G) to Door (6, 7 & 8) by
using Screw (F) as shown.
b) Attach Door (6, 7 & 8) to cabinet by using Screw (F) as shown.
c) Attach Handle (L) to Doors (6, 7 & 8) by using Handle Bolt (K).
FR: a) Fixez la charnière (J) et la barre magnétique (G) à la porte (6,
7 et 8) à l'aide de la vis (F) comme illustré.
b) Fixez la porte (6, 7 et 8) à l'armoire à l'aide de la vis (F) tel
qu'illustré.
c) Fixez la poignée (L) aux portes (6, 7 et 8) à l'aide du boulon de
poignée (K)

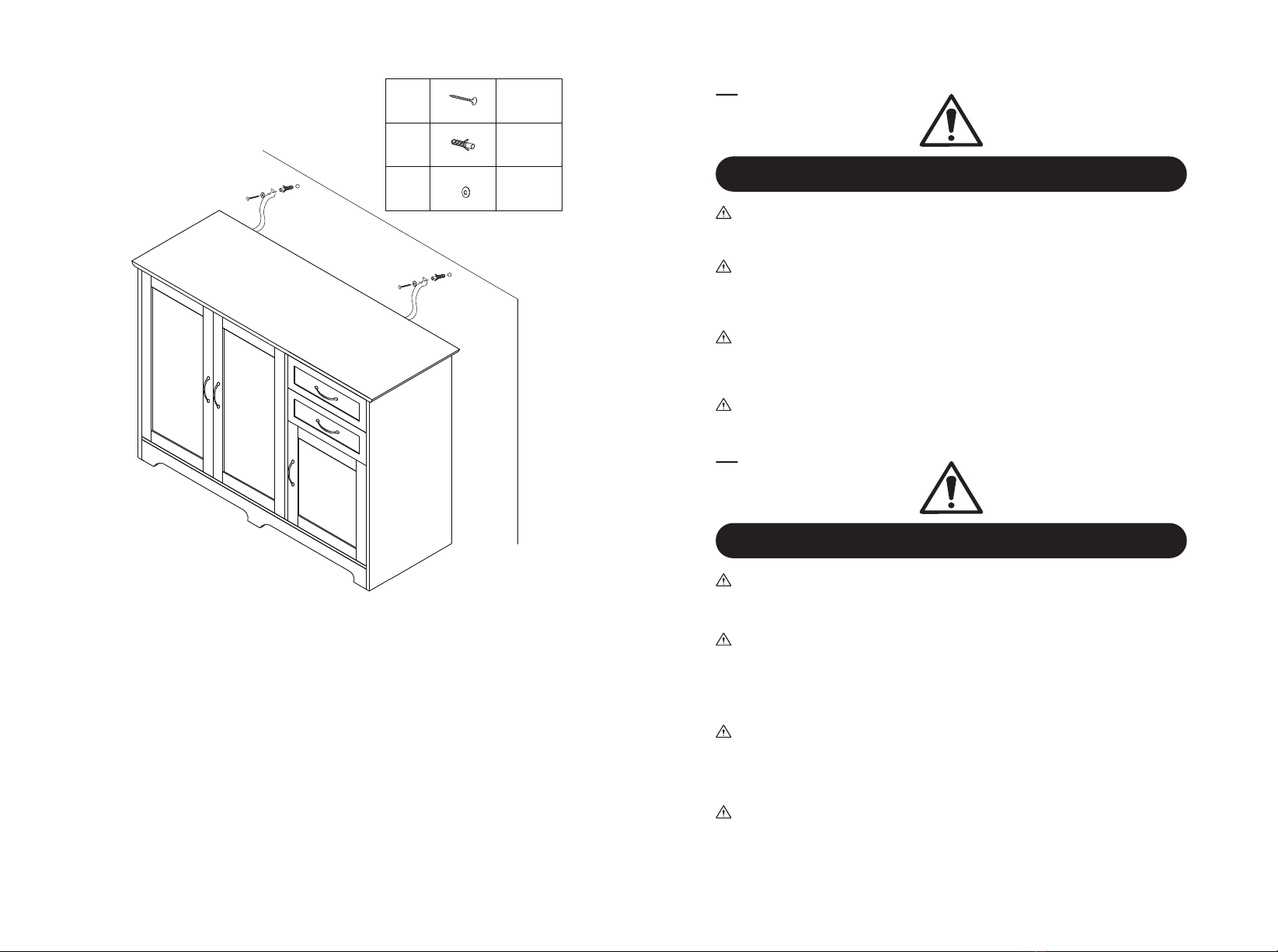

EN: a) Attach Back Panel (12, 13 & 14) by using Screw (I).
b) Attach Belt (Q) to top middle hole on (12 & 14) with Flat Wahser
(S) and Screw (H).
FR: a) Fixez le panneau arrière (12, 13 et 14) à l'aide de la vis (I).
b) Fixez la ceinture (Q) au trou central supérieur sur (12 et 14) avec
la rondelle plate (S) et la vis (H).
14 15

09 10
x4 x4O
5
O
N
N
15
N
EN: Insert drawers and Put Stopper (N) into the designated hole on
Drawer Side Panels.
The assembly of the Storage Cabinet unit is complete.
Important: Before inserting Stopper (N), check that the hole
does not pass the front end of Plastic Glide (M).
FR: Insérez les tiroirs et placez la butée (N) dans le trou désigné sur
les panneaux latéraux des tiroirs.
L'assemblage de l'unité Storage Cabinet est terminé.I
Important : Avant d'insérer la butée (N), vérifiez que le trou ne
dépasse pas l'extrémité avant du patin en plastique (M).
EN: Insert Shelf Pin (O) and place Adjustable Shelf (5) on it.
FR: Insérez la goupille de tablette (O) et placez la tablette réglable
(5) dessus.
16 17

Instructions De Retour / Réclamation De Dommages
Dans le cas où un retour est requis, l'article doit être retourné dans sa boîte
d'origine. Sans cela, votre retour ne sera pas accepté.
NE PAS jeter la boîte/l'emballage d'origine.
Prenez une photo des marquages de la boîte.
Prenez une photo des dommages (le cas échéant).
Envoyez-nous un e-mail avec les images demandées.
Une photo des marquages (texte) sur le côté de la boîte est requise au cas où
une pièce serait nécessaire pour le remplacement. Cela aide notre personnel à
identifier votre numéro de produit pour s'assurer que vous recevez les bonnes
pièces.
Une photo des dommages est toujours requise pour déposer une réclamation et
obtenir rapidement votre remplacement ou votre remboursement. Assurez-vous
d'avoir la boîte même si elle est endommagée.
Envoyez-nous un e-mail directement depuis le marché où votre article a été
acheté avec les images ci-jointes et une description de votre réclamation.
FR
In case a return is required, the item must be returned in original box. Without this
your return will not be accepted.
DO NOT discard the box / original packaging.
Take a photo of the box markings.
Take a photo of the damaged part (if applicable).
Send us an email with the images requested.
A photo of the markings (text) on the side of the box is required in case a part is
needed for replacement. This helps our staff identify your product number to
ensure you receive the correct parts.
A photo of the damage is always required to file a claim and get your replacement
or refund processed quickly. Please make sure you have the box even if it is
damaged.
Email us directly from marketplace where your item was purchased with the
attached images and a description of your claim.
EN
Return / Damage Claim Instructions
Instructions De Retour / Réclamation De Dommages
x2P
x2R
x2S
WALL
/ Mur
PSR
Q
EN: a) Drill two holes in the dry wall per the length and diameter of
Plastic Anchor (R).
b) Press (R) into the respective drilled holes.
Ensure that each anchor fits securely in the wall.
c) Drive Screw (P) through Flat Wahser (S) and Belt (Q) into the
screw hole on (R) to secure the unit to the wall.
FR: a) Percez deux trous dans la cloison sèche selon la longueur et
le diamètre de l'ancrage en plastique (R).
b) Appuyez sur (R) dans les trous percés respectifs. Assurez-vous
que chaque ancrage s'insère solidement dans le mur.
c) Vissez la vis (P) à travers la rondelle plate (S) et la courroie (Q)
dans le trou de vis sur (R) pour fixer l'appareil au mur.
18 19
