Cristec SOLO 24V 3300W Use and care manual

SOLO3DEE 30015977
1

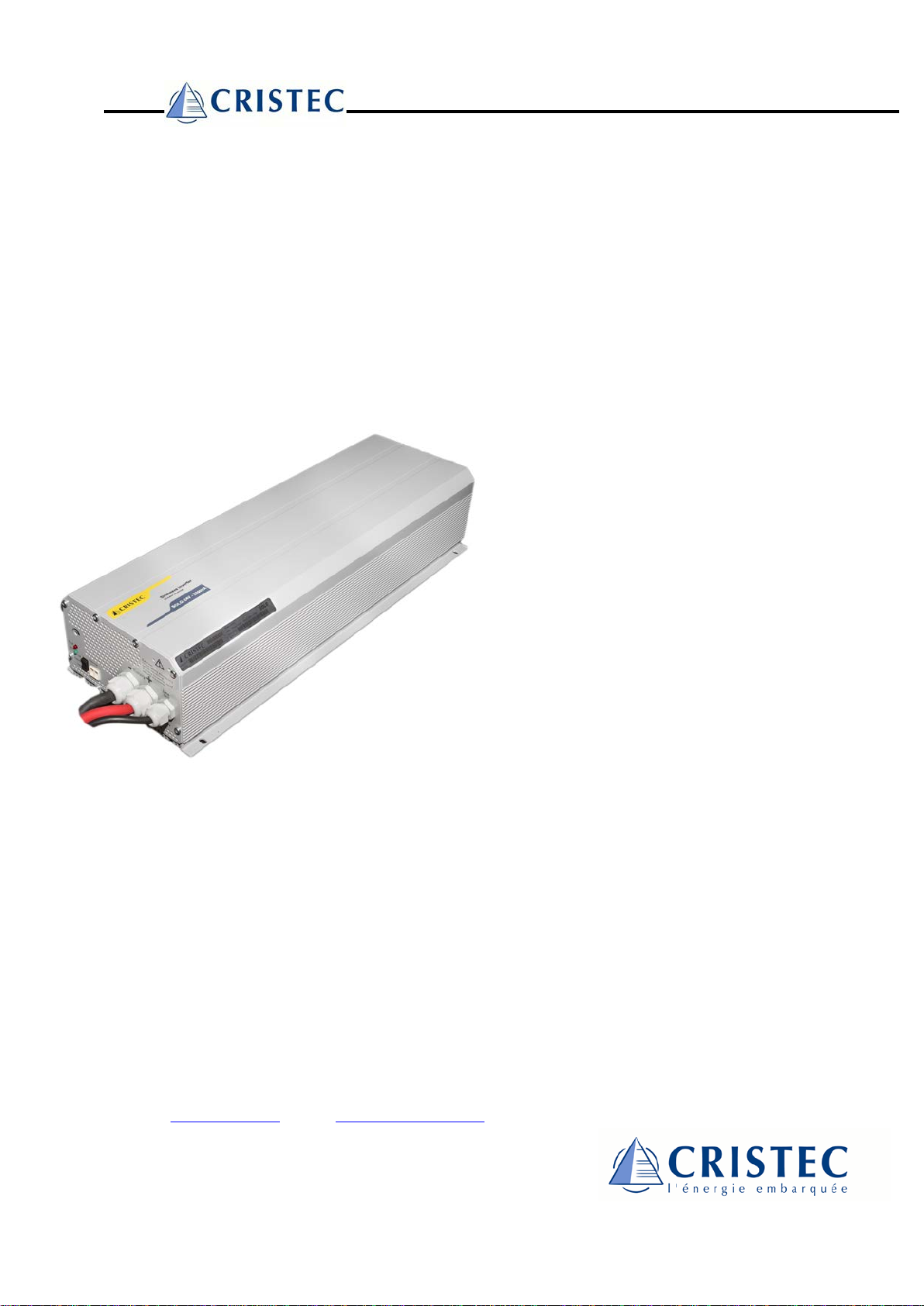

Onduleur sinusoïdal - Sinewave inverter
Gamme SOLO
SOLO range
Manuel d'utilisation et de montage
User's and Installer's Handbook
S.A.S. CRISTEC
31 rue Marcel Paul
Z.I. Kerdroniou est
29 000 QUIMPER - FRANCE
Tél. [phone] – Fax [phone]
e-mail : [e-mail] - site : http://www.cristec.fr
SOLO 24V 2300W
SOLO 24V 3300W
SOLO 48V 1200W
SOLO 48V 2300W
SOLO 48V 3500W

SOLO3DEE 30015977
2
Table des matières
INTRODUCTION......................................................................................................................3
CONSIGNES IMPORTANTES.................................................................................................3
APPLICATIONS ET PERFORMANCES .................................................................................3
PRESENTATION ..................................................................................................................... 4
LIEU DU MONTAGE...................................................................................................................4
FIXATION................................................................................................................................4
RACCORDEMENT...................................................................................................................4
UTILISATION...........................................................................................................................4
COMMANDE A DISTANCE..........................................................................................................5
RÉGLAGES .............................................................................................................................5
Standby Level (1) .............................................................................................................5
Procédure de réglage.......................................................................................................5
SURVEILLANCE......................................................................................................................5
INDICATEURS..........................................................................................................................5
Run - LED verte (3) ..........................................................................................................5
Fault - LED rouge (2)........................................................................................................5
SÉCURITÉ................................................................................................................................6
FUSIBLES INTERNES.............................................................................................................6
ENTRETIEN .............................................................................................................................6
PRESCRIPTIONS ....................................................................................................................6
EXCLUSION DE LA RESPONSABILITE................................................................................6
DECLARATION DE CONFORMITE CE..................................................................................6

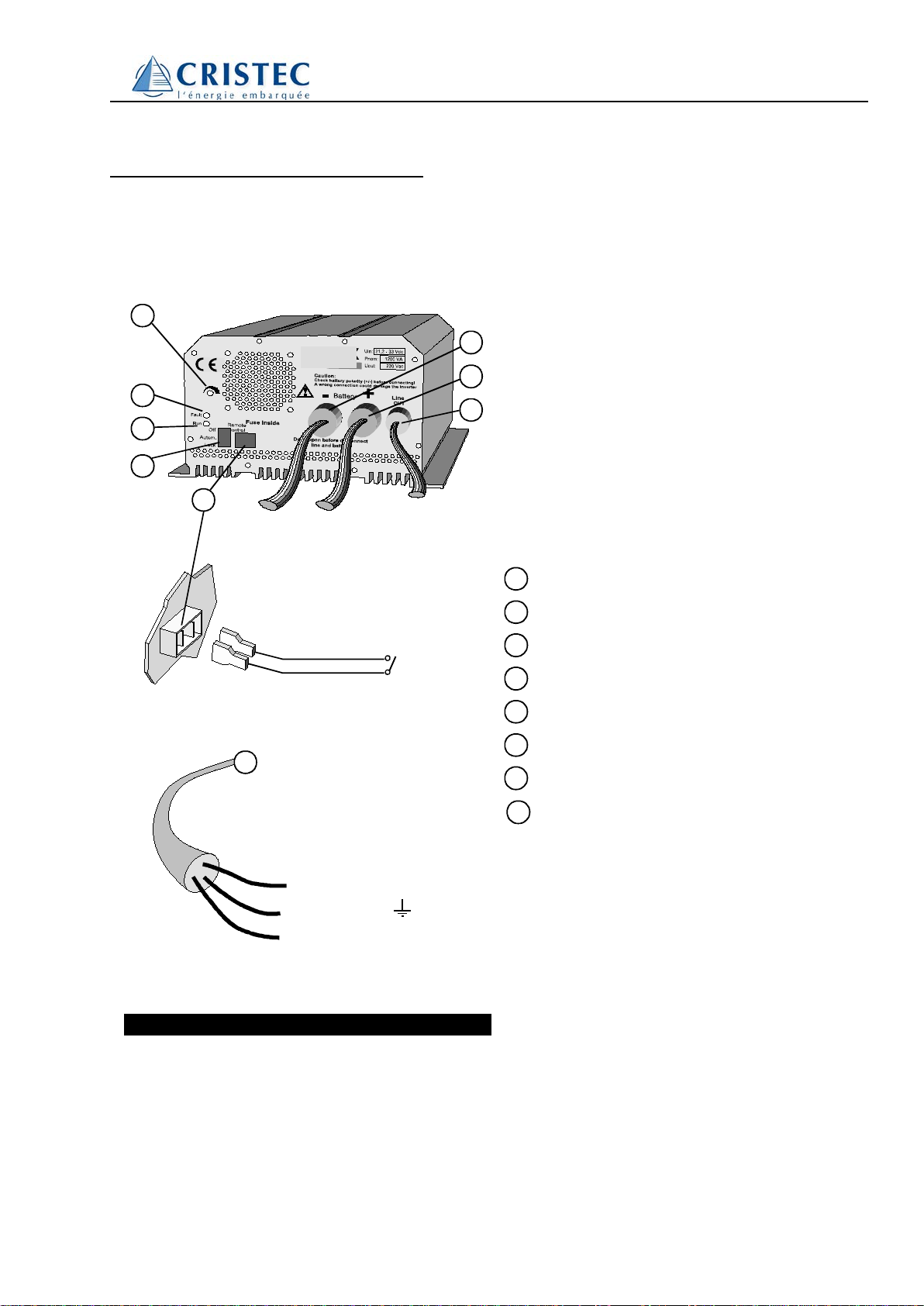

DESCRIPTIF ET PLAN DE CABLAGE................................................................................... 7
DONNEES TECHNIQUES.......................................................................................................8

SOLO3DEE 30015977
3
Introduction
Les onduleurs de la série SOLO ont été conçus
de manière à répondre aux besoins tant
industriels que domestiques. Ils répondent aux
plus hautes exigences de confort, de sécurité et
de fiabilité.
Chaque appareil conçu pour le réseau
électrique public 230V / 50 Hz peut s’y brancher
sans aucun problème.
La série "SOLO" est la solution idéale comme
source de tension partout où le réseau public
n’est pas présent.
Veuillez lire attentivement les instructions de
raccordement et les transmettre au monteur qui
câblera l'installation de manière à éviter tout
dysfonctionnement. Ainsi vous disposerez
d'une installation moderne, fiable et conforme
aux normes.
En cas de doute ou de question, n'hésitez pas
à contacter votre vendeur spécialisé qui saura
vous renseigner.
Consignes importantes
Un montage incorrect peut endommager
l'appareil, entraîner un mauvais fonctionnement
ou mettre en danger les utilisateurs.
L’appareil en fonction génère de hautes
tensions pouvant être fatales en cas de contact.
Le travail sur l'onduleur doit donc faire l'objet
d'une attention toute particulière. Les points
suivants doivent absolument être respectés :
•L'installation du "SOLO" ainsi que sa mise
en service doivent être réalisés
exclusivement par une personne
compétente.
•En cas de panne les réparations ne peuvent
être effectuées que par une personne
expressément désignée par la société
CRISTEC et spécialement formée à cet
effet.
Attention! L’ouverture de l’appareil ou
l'utilisation non conforme des onduleurs
SOLO entraîne la perte immédiate de la
garantie.
Aucun appareil générateur de courant ou de
tension ne doit être connecté à la sortie de
l'onduleur car il peut entraîner la destruction de
celui-ci (réseau public, génératrice ...).
Pour l'utilisation de batteries, veuillez vous
conformer aux directives d'utilisation du
fabricant.
IMPORTANT: Après déconnexion de la
batterie, la tension de sortie (230V) peut
subsister encore pendant 30 secondes.
L'aération de cet appareil ne doit en aucun cas
être bouchée. En cas de montage dans une
armoire, assurez-vous que l'évacuation de la
chaleur soit possible et suffisante.
L’installation et le montage de cet appareil doit
être conforme aux normes en vigueur dans le
pays.
Ce document fait partie intégrante de
l'onduleur, il doit être transmis à chaque
livraison et tenu à disposition de toute personne
travaillant sur l'installation.
Applications et Performances
De part sa conception moderne et ses
spécifications techniques, l'onduleur SOLO est
utilisable dans pratiquement toutes les
applications de manière simple et peu
coûteuse.
Tous les appareils fonctionnant sur le réseau
électrique public (230V - 50Hz) sont utilisables
avec l’onduleur (Jusqu'à la puissance nominale
de l'onduleur).
L'onduleur génère une tension de sortie
parfaitement sinusoïdale réglée avec une
excellente précision grâce à un système de
régulation de haute technologie.
Ainsi la tension de sortie est parfaitement
indépendante de la charge et de la fluctuation
de tension de la batterie.
Tous les onduleurs de la série SOLO sont
protégés contre les surcharges et les courts-
circuits.
Pour des raisons évidentes de sécurité,
l'onduleur ne se ré-enclenche pas
automatiquement après une erreur (surcharge,
court-circuit... )

SOLO3DEE 30015977
4

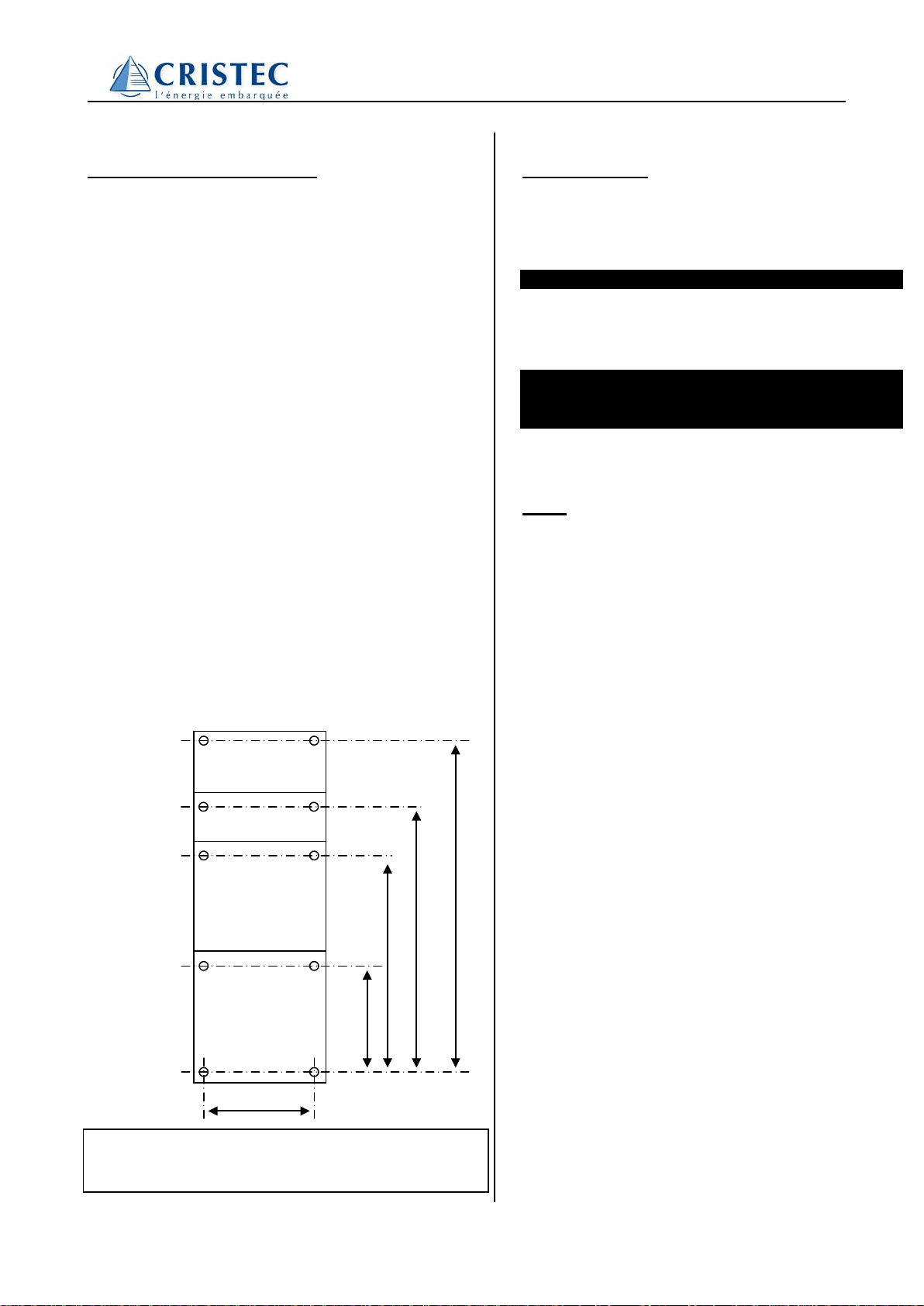

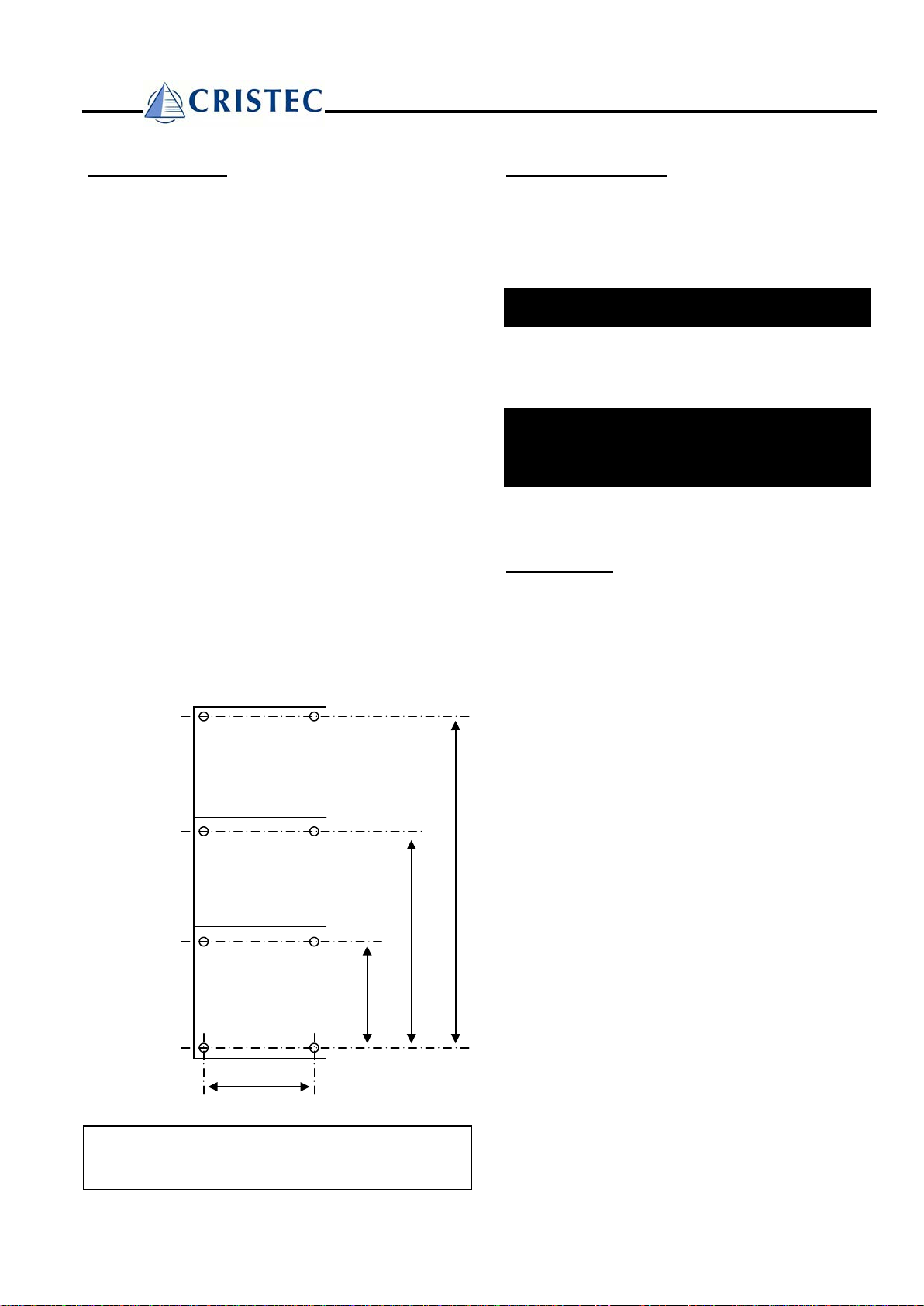

3500W
3300W
2300W
1200W
335mm
535mm
735mm
200mm
Présentation
Les onduleurs Serie SOLO sont livrés
complètement équipés, avec les câbles de
batterie, le câble 230V et le manuel d’utilisation.
Lieu du montage
Le choix du lieu de montage de l'onduleur doit
respecter les points suivants :
•A l'abri des personnes non autorisées.
•Dans une pièce sèche, sans condensation.
•Pas directement au-dessus des batteries.
•Aération libre.
•Rien ne doit être déposé sur l’appareil.
•Pour la ventilation une zone de 20 cm au
dessus de l’appareil et une zone de 20 cm
au dessous doivent être laissées libres.
Fixation
L'onduleur est prévu pour une utilisation
uniquement verticale et une pose murale. La
fixation doit être faite à l'aide des quatre trous
accessibles depuis l'extérieur de l'onduleur (∅
5,5 mm).
Les vis de fixation ne font pas partie du matériel
livré avec l'onduleur.
Attention :
Le boîtier de l’onduleur peut atteindre des
températures élevées (80 °C)
Raccordement
•Vérifier que l’interrupteur (4) est en position.
« OFF »
•Raccorder tout d’abord la sortie 230V (6) à
une prise, de manière à éviter tout contact
intempestif ultérieur.
Contrôler la tension et la polarité de la
batterie!
•La tension de la batterie doit correspondre à
celle prévue par la fiche technique de
l’onduleur.
•Raccordement de la batterie:
Cette connexion doit être faite avec le plus
grand soin en respectant impérativement la
polarité sous peine d'endommager
l'appareil.
•S’assurer que les connexions soient
correctement serrées.
Utilisation
Après le branchement de l'onduleur, vérifier
que les utilisateurs soient correctement
raccordés et qu’il n’y ait aucun contact
accidentel possible entre la sortie « Line OUT »
(6) et une personne.
L’appareil en fonction génère de hautes
tensions pouvant être fatales en cas de
contact!
L’onduleur peut être enclenché par le
basculement du commutateur de commande en
position « Auto ». L’indicateur de mise en
fonction -LED verte -(3) s’allume.
Si aucun consommateur n’est présent, après
quelques secondes la LED clignote indiquant le
passage en mode veille ou « standby ». En
présence d’un consommateur, la LED verte
reste allumée indiquant la présence
permanente du 230V à la sortie.
Si l’on souhaite désactiver le mode standby,
mettre alors le commutateur de commande en
position « Lock ». L’onduleur sera alors en
permanence en fonction.
Attention! Avec le mode « lock », la
consommation à vide de l’onduleur est 15 à
20 fois plus grande!

SOLO3DEE 30015977
5
Commande à distance
L’onduleur peut être commandé à distance à
l’aide d’un interrupteur (bi-stable) raccordé au
connecteur « Faston »(5) sur la face inférieure
de l’appareil. L’interrupteur principal (4) reste
prioritaire pour le mode de fonctionnement de
l’appareil. Lorsque l’interrupteur est ouvert
l’onduleur est en fonction.
Réglages
Standby Level (1)
La mise en marche de l'onduleur, lors du
fonctionnement en mode automatique, est
commandée par la détection d'une charge. Il
est possible de régler la charge minimale
détectée à l'aide de cette fonction entre 0,3 et
20 Watts. Le réglage d’usine est de 2 watts
et dispense généralement l’utilisateur de
tout réglage.
Procédure de réglage
•Assurez-vous qu’aucun appareil n’est
raccordé.
Attention à la présence de consommateurs
cachés tel que télévision, fax, vidéo, etc., qui
possèdent un mode veille et restent
consommateurs même après mise hors
fonction!
•Mettre l’onduleur en position « Autom. »
•Introduire délicatement un tournevis N°1
dans le trou (1) prévu à cet effet et tourner
doucement jusqu’à sentir l’insertion dans la
fente de la vis de réglage.
•Tourner sans appuyer dans le sens horaire
jusqu’à l’arrêt. (ne pas forcer!)
•Attendre que la LED verte clignote.
•Enclencher la charge minimale que vous
souhaitez détecter.
•Tourner sans appuyer dans le sens anti-
horaire jusqu’à ce que l’onduleur
s’enclenche. (LED verte allumée)
•Vérifier que l’onduleur retourne en mode
stand-by quelques secondes après
déclenchement de toutes les charges.
Attention: En position maximum anti-horaire,
l’onduleur reste en fonction même en l’absence
de toute charge.
Surveillance
La tension des batteries est surveillée. Durant
l'utilisation, la plage de tension doit être
comprise entre :
22.8 V et 32 V pour les modèles 24 Volts,
45.6 V et 61 V pour les modèles 48 Volts.
Hors de ces valeurs, l'onduleur est
automatiquement mis hors fonction.
Ces valeurs sont données pour un
fonctionnement à vide, elles sont
automatiquement corrigées en fonction de la
charge.
De même la température interne et la
puissance maximale sont surveillées.
En cas de surcharge prolongée ou d’aération
déficiente, Il n’est possible de redémarrer
l’onduleur qu’après refroidissement de celui-ci.
Indicateurs
Run - LED verte (3)
Allumée: L'onduleur est enclenché. La tension
230 V est présente à la sortie.
Clignotante: Indique que l’onduleur est en
mode « Autom. » et qu’aucune charge n’est
détectée par le système standby.
! La tension 230 V est présente par
intermittence!
Fault - LED rouge (2)
L'onduleur est arrêté:
•La tension de batterie est incorrecte
•Après une surcharge, une surchauffe ou un
court-circuit
Pour réinitialiser l’onduleur après une condition
de faute, mettre l’interrupteur (4) en position
« OFF » durant 15 secondes puis réenclencher.
