CycleOps Magnus User manual

Magnus Trainer user guide
Built for Smart Training
Customer Service
800.783.7257
cycleops.com
#1 BRAND
OF BICYCLE
TRAINERS
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 1 9/22/2016 11:20:52 AM

CYCLEOPS.COM/FEEDBACK
REGISTER YOUR PRODUCT FOR UPDATES
CYCLEOPS.COM/REGISTRATION
TELL US WHAT YOU THINK
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 2 9/22/2016 11:20:56 AM

CYCLEOPS VIRTUALTRAINING MAKES IT EASY TO BRING
THE OUTSIDE IN, WHETHER YOU’RE ON A TABLET, DESKTOP
OR PHONE.
FREE 2-WEEK TRIAL
VirtualTraining.CycleOps.com
Find out what’s compatible with the CVT Wizard.
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 3 9/22/2016 11:20:58 AM

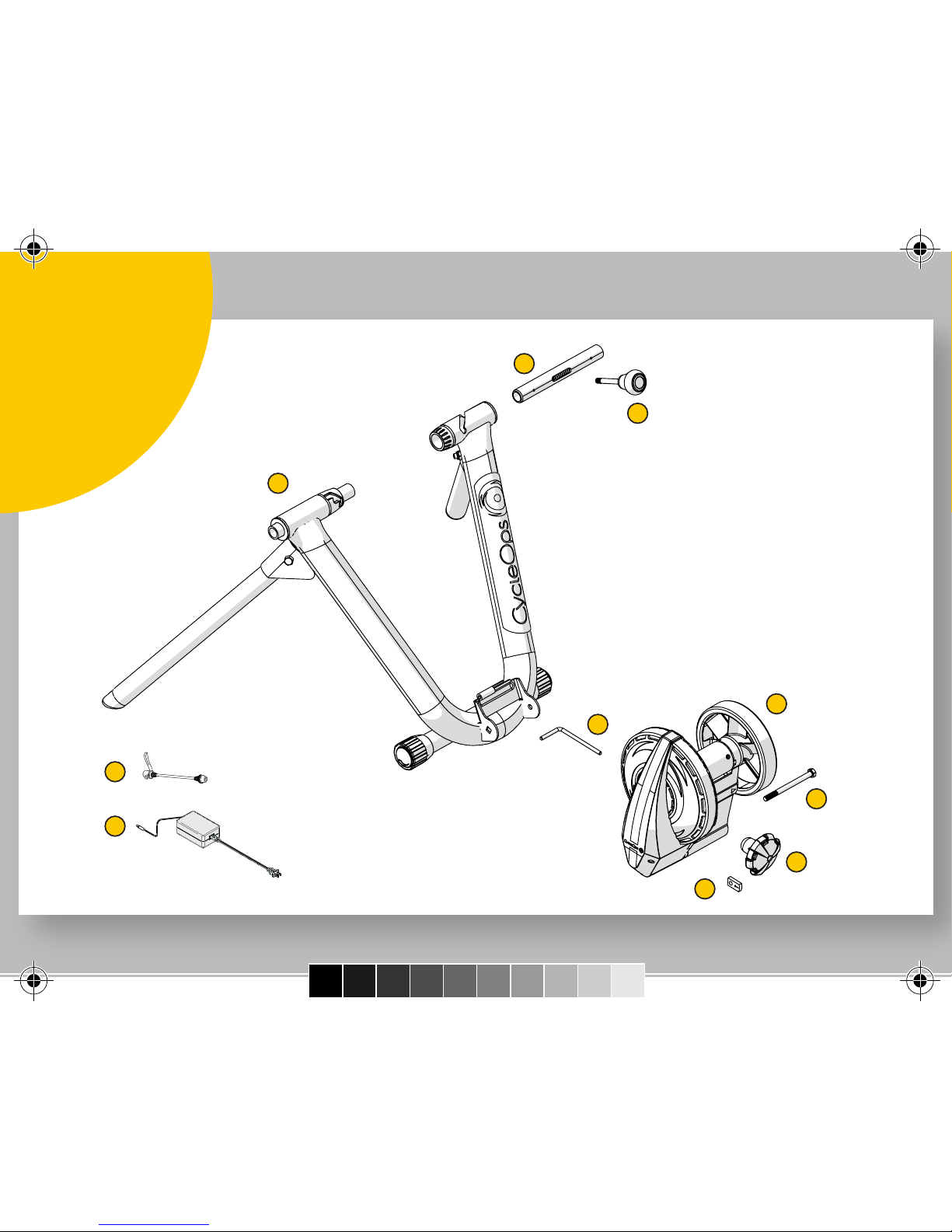

4
a
b
c
d
e
f
g
h
i
j
Customer Service
800.783.7257
cycleops.com
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 4 9/22/2016 11:21:01 AM

1
5
Extienda completamente las patas del aparato de entrenamiento y colóquelo sobre una superficie plana. Las
almohadillas de las patas del aparato de entrenamiento se pueden girar para que el aparato de entrenamiento quede
nivelado en superficies irregulares.
Dépliez totalement les pieds du Trainer et installez-le sur une surface plane. Les patins peuvent pivoter, pour que
l'appareil repose bien à plat, même sur les surfaces non planes.
Ziehen Sie die Füße des Trainingsgeräts vollständig heraus, und legen Sie das Trainingsgerät auf einen ebenen
Untergrund. Die Füße des Trainingsgeräts können gedreht werden, um das Trainingsgerät auch auf einem unebenen
Untergrund plan auszurichten.
Estendere completamente le zampe del rullo da allenamento e posizionare il rullo su una superficie piana. Ruotare i
piedini delle zampe del rullo da allenamento per posizionarlo in piano su superfici irregolari.
Om uw trainingstoestel te monteren, spreidt u eerst de benen van het toestel, zoals afgebeeld. Vervolgens plaatst u het
trainingstoestel op een effen oppervlak. De voetsteunen kunnen gedraaid worden zodat u ervoor kan zorgen dat het
trainingstoestel ook op een oneffen oppervlak stabiel staat.

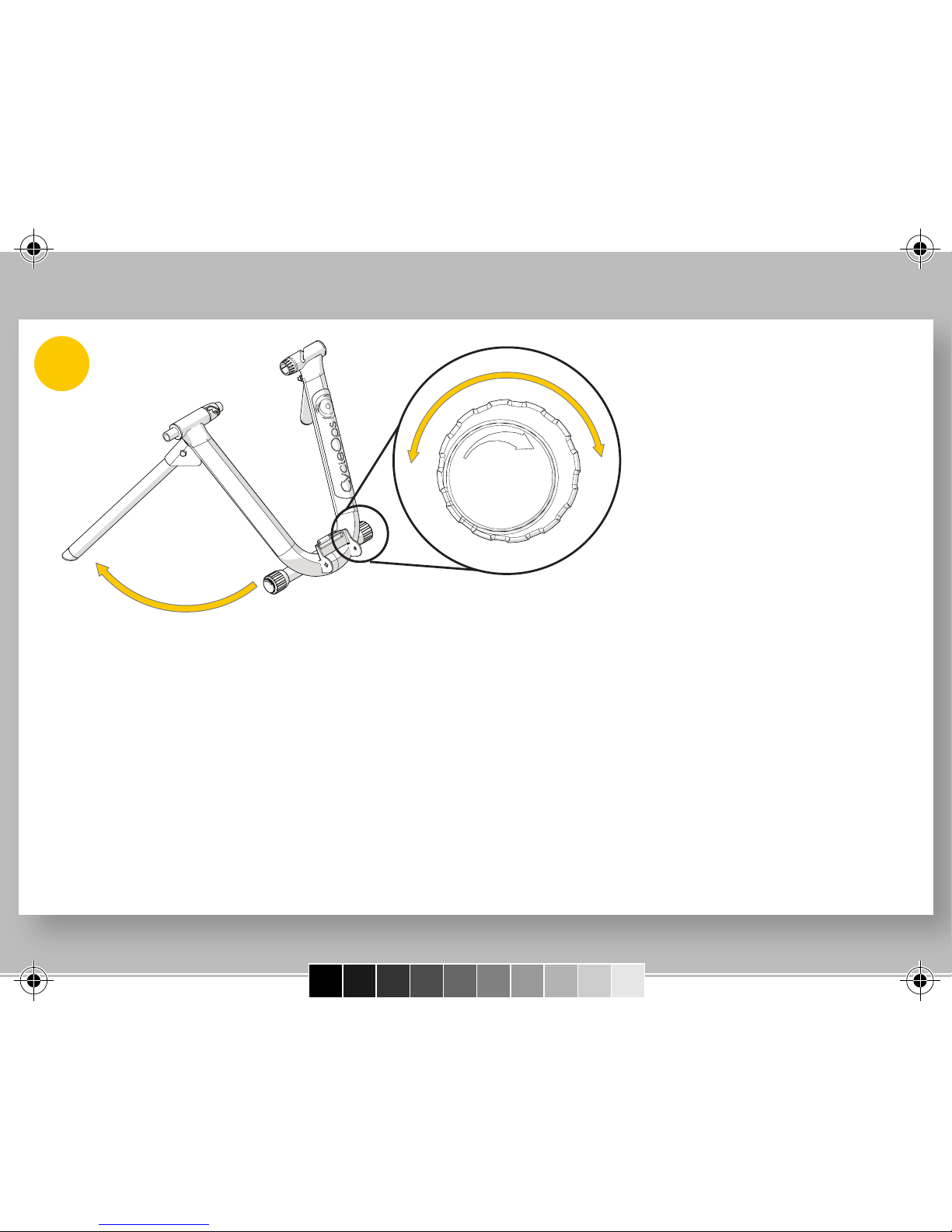

Fully extend trainer legs and set
trainer on flat surface. The foot
pads on the legs of the trainer can
be rotated to make your trainer
stand level on uneven surfaces.
EN
ES
FR
DE
NL
IT
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 5 9/22/2016 11:21:02 AM

6
2
Inserte el tubo con acción perno (j) en el aparato de entrenamiento (a). Inserte la palanca de liberación rápida (i) en la
ranura del aparato de entrenamiento y a través del orificio central del tubo con acción perno (j). Enrosque la palanca
(i) en la rosca del tubo con acción perno (j).
Insérez le tube à verrou (j) dans le Trainer (a). Insérez le levier de serrage rapide (i) dans la fente du Trainer et par
l'orifice central du tube à verrou (j). Serrez le levier (i) dans les filetages du tube à verrou (j).
Führen Sie das Bedienrohr (f) in das Trainingsgerät (a) ein. Setzen Sie den Lösehebel (i) über die mittlere Bohrung des
Bedienrohrs (j) in den Schlitz im Trainingsgerät ein. Drehen Sie den Hebel (i) in das Gewinde des Bedienrohrs (j).
Inserire il tubo con chiusura bolt action (j) nel rullo da allenamento (a). Inserire la leva di sblocco rapido (i) nella
fessura del rullo da allenamento e attraverso il foro centrale del tubobolt-action (j). Serrare la leva (i) nella filettatura
del tubo bolt-action (j).
Steek het buisje (j) in het trainingstoestel (a). Stop de hendel (i) in de uitsparing van het trainingstoestel en dwars
doorheen de gaten in het buisje (j). Zet de hendel (j) vast in het buisje (j).
i
j

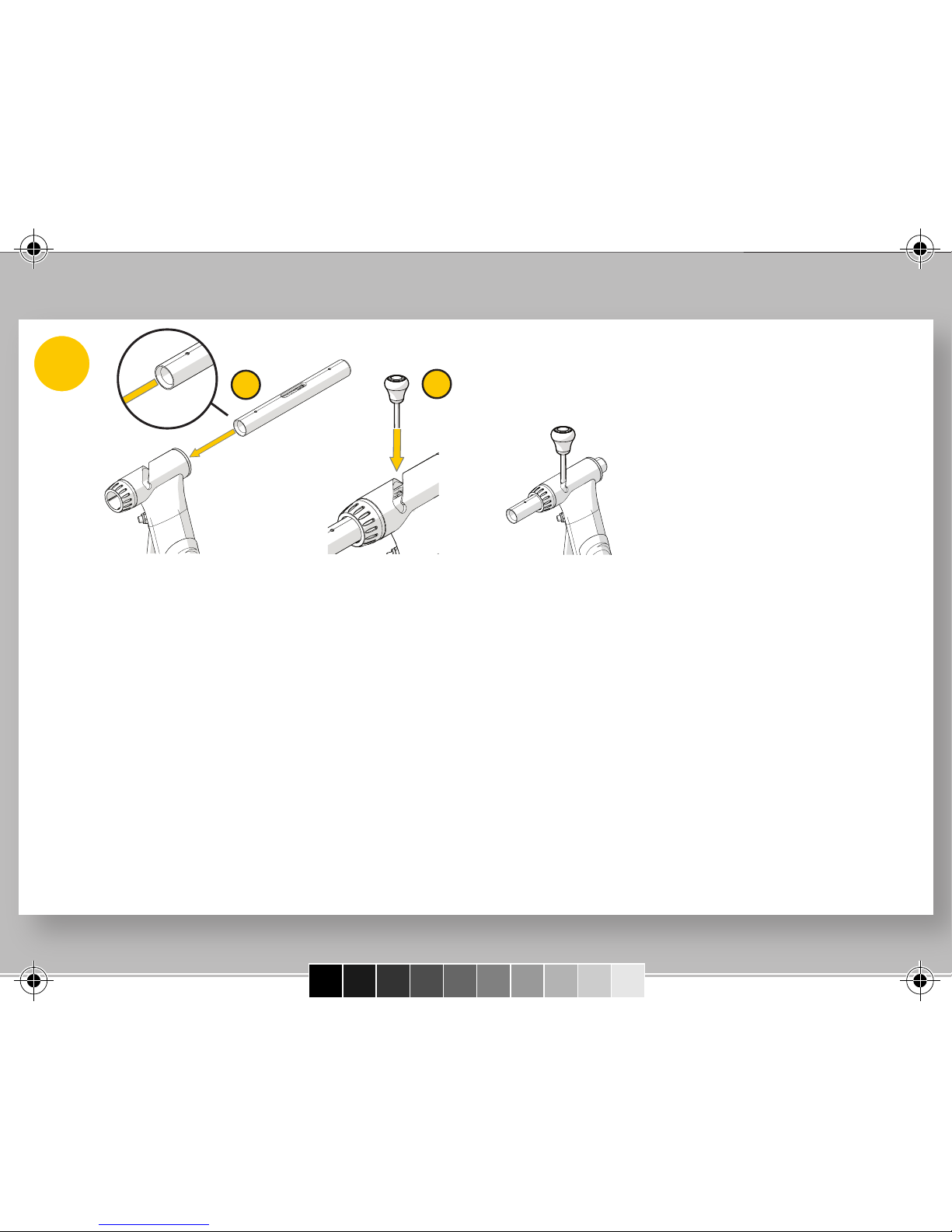

Insert the bolt action tube (j) into
the trainer (a). Insert the quick
release lever (i) into the trainer
slit and through the center hole
of the bolt action tube( j). Tighten
the lever (i) into the threads of
the bolt action tube (j).
EN
ES
FR
DE
NL
IT
interior
bevel
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 6 9/22/2016 11:21:02 AM

3
7
Coloque el bastidor del aparato de entrenamiento (a) en posición plana apoyado sobre el suelo con las patas plegadas.
Inserte el perno en L (f) como indica la rueda.
Positionnez le châssis du Trainer (a) à plat sur le sol, pieds pliés. Insérez le boulon en L (f) comme indiqué par la flèche.
Stellen Sie den Rahmen des Trainingsgeräts (a) flach auf den Boden. Die Beine sind eingeklappt. Setzen Sie die L-Schraube
(f) wie abgebildet ein (siehe Pfeil).
Posizionare il telaio del rullo (a) di piatto sul terreno con le zampe ripiegate. Inserire il bullone a L (f) come indicato dalla
freccia.
Zet het frame van het trainingstoestel op de grond met de benen opgeplooid. Breng de L-vormige bout aan zoals
weergegeven op de afbeelding.
f
a

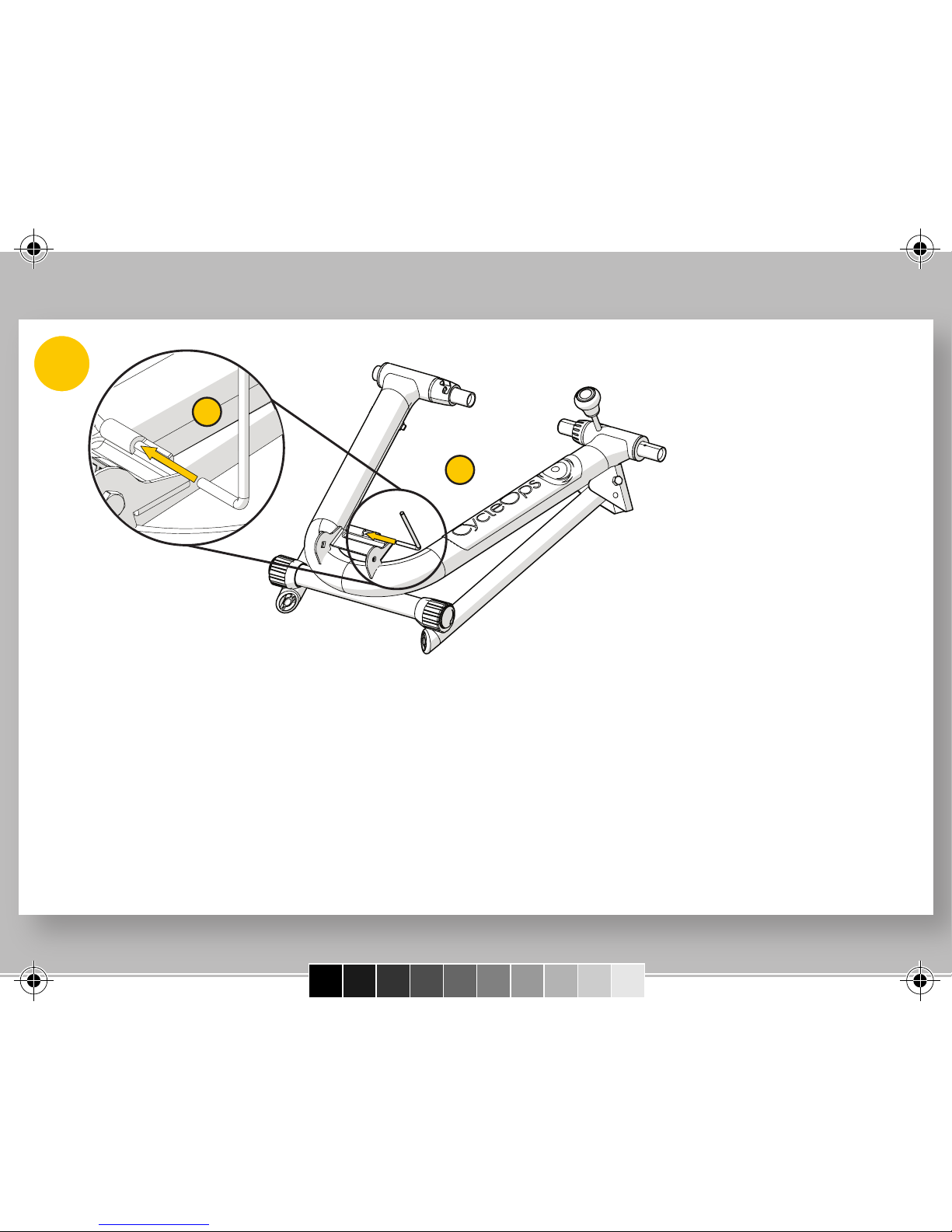

Postition trainer frame (a) flat on
ground with legs folded. Insert
L-bolt (f) as shown with arrow.
EN
ES
FR
DE
NL
IT
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 7 9/22/2016 11:21:02 AM

8
4
Coloque la unidad de resistencia (b) entre los soportes del bastidor y haga pasar el perno en L (f) por el centro de la
unidad de resistencia (b).
Placez l'unité de résistance (b) entre les crochets sur le châssis et guidez le boulon en L (f) vers le centre de l'unité de
résistance (b).
Setzen Sie die Widerstandseinheit (b) zwischen den Halterungen am Rahmen ein und führen Sie die L-Schraube (f) durch
die Mitte der Widerstandseinheit (b).
Posizionare l'unità di resistenza (b) tra le staffe sul telaio e inserire il bullone a L (f) al centro dell’unità di resistenza (b).
Plaats de weerstandseenheid (b) tussen de beugels op het frame en breng de L-vormige bout door het midden van de
weerstandseenheid (b).
b
f

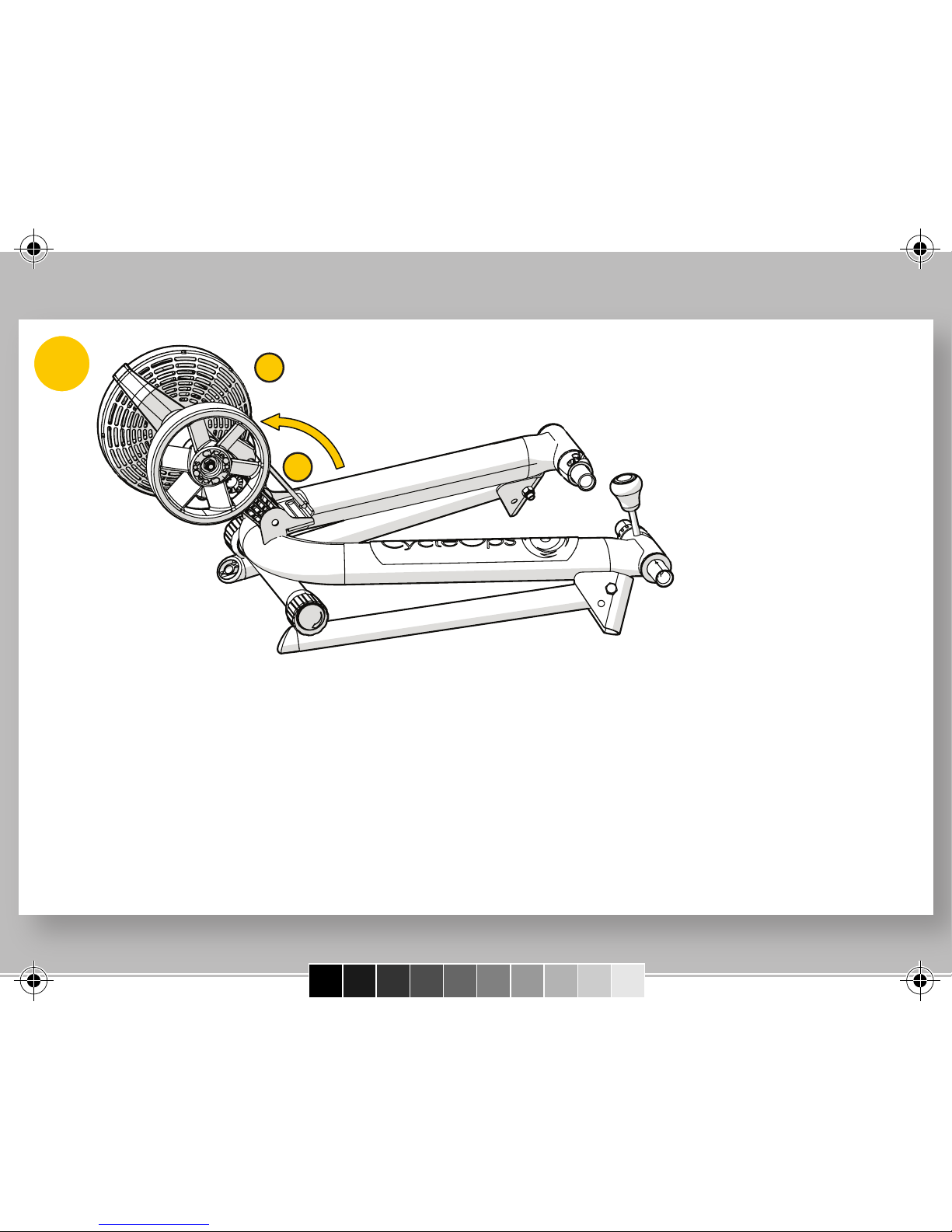

Place the resistance unit (b)
between brackets on the frame and
guide the L-bolt (f) through the
center of the resistance unit (b).
EN
ES
FR
DE
NL
IT
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 8 9/22/2016 11:21:03 AM

5
9
Mientras mantiene la unidad de resistencia (b) en posición vertical, inserte la tuerca (e).
Tout en maintenant l'unité de résistance (b) en position droite, insérez l'écrou (e).
Führen Sie die Mutter (e) in die Widerstandseinheit (b) ein. Diese muss dabei aufrecht stehen.
Tenendo l’unità di resistenza (b) in posizione eretta, inserire il dado (e).
Terwijl u de weerstandseenheid (b) op zijn plaats houdt, brengt u de moer (e) op haar plaats.
e
b
While holding the resistance unit
(b) in an upright position, insert
the nut (e).
EN
ES
FR
DE
NL
IT
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 9 9/22/2016 11:21:03 AM

10
6
Haga pasar el perno (d) por el orificio redondo del bastidor del aparato de entrenamiento (a) como indica la flecha.
Pase a través de la unidad de resistencia (b) y asegure la tuerca de la unidad de resistencia (e) mediante una llave de
1/2".
Guidez le boulon (d) dans l'orifice rond du châssis du Trainer (a), comme indiqué par la flèche. Passez dans l'unité de
résistance (b) et sécurisez l'écrou de cette dernière (e) à l'aide d'un clé 1/2”.
Führen Sie die Schraube (d) in die runde Öffnung am Rahmen (a) des Trainingsgeräts ein (siehe Pfeil). Schieben Sie
die Widerstandseinheit (b) durch und schrauben Sie die Mutter (e) mit einem 1/2”-Schraubenschlüssel in der
Widerstandseinheit fest.
Inserire il bullone (d) nel foro tondo del telaio del rullo da allenamento (a) nel verso indicato dalla freccia. Passare
attraverso l’unità di resistenza (b) e fissare nel dado dell’unità di resistenza (e) con una chiave da 1/2”.
Stop de bout (d) door de uitsparing in het frame van het trainingstoestel (a) zoals weergegeven door de pijl. Ga met de
bout door weerstandseenheid (b) en zet de bout vast in de moer (e).
d
a
b

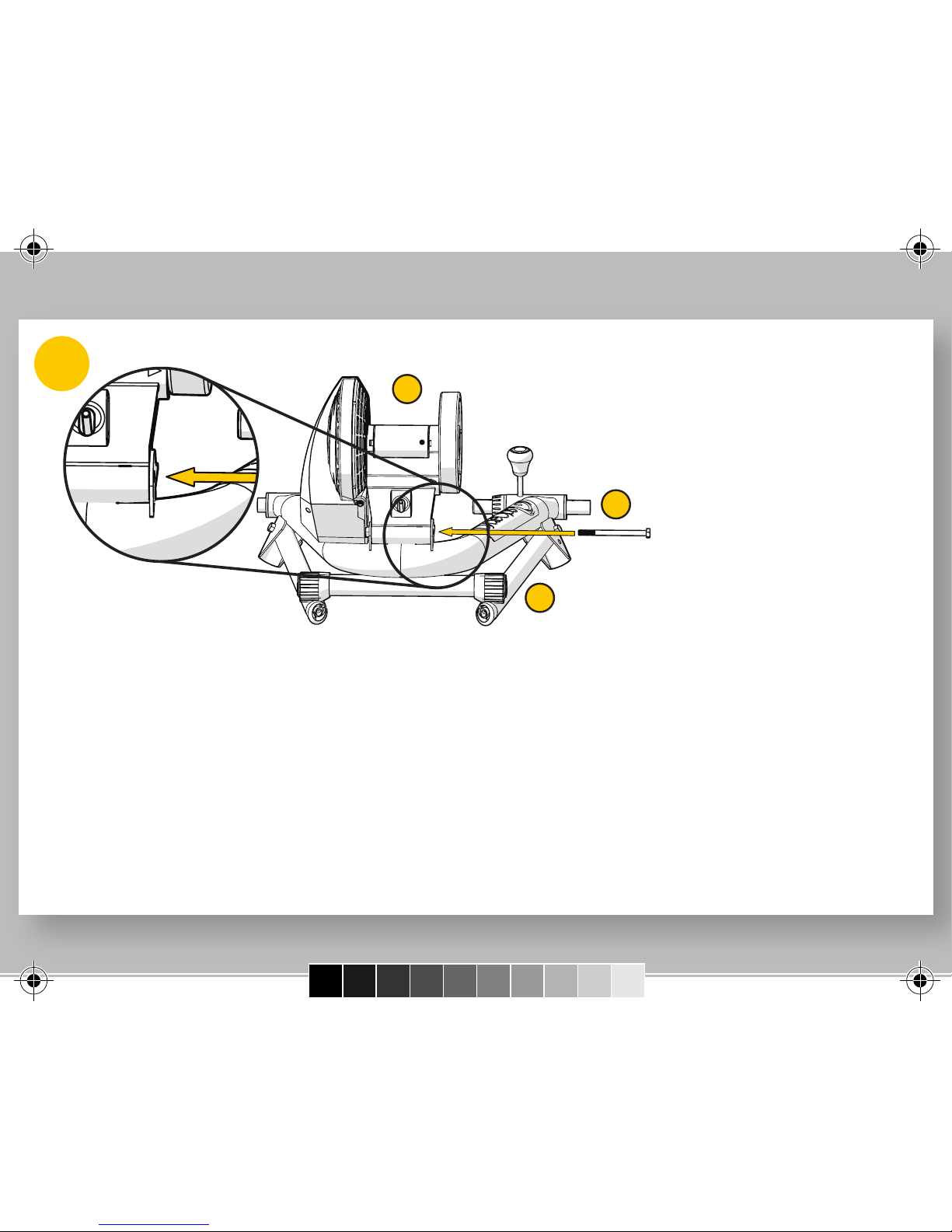

Guide the bolt (d) into the round
hole of the trainer frame (a) as
indicated by the arrow. Pass
through the resistance unit (b)
and secure into the resistance
unit nut (e) using a 1/2” wrench.
EN
ES
FR
DE
NL
IT
C
M
Y
CM
MY
CY
CMY
K
25418 Magnus Manual.pdf 10 9/22/2016 11:21:04 AM
