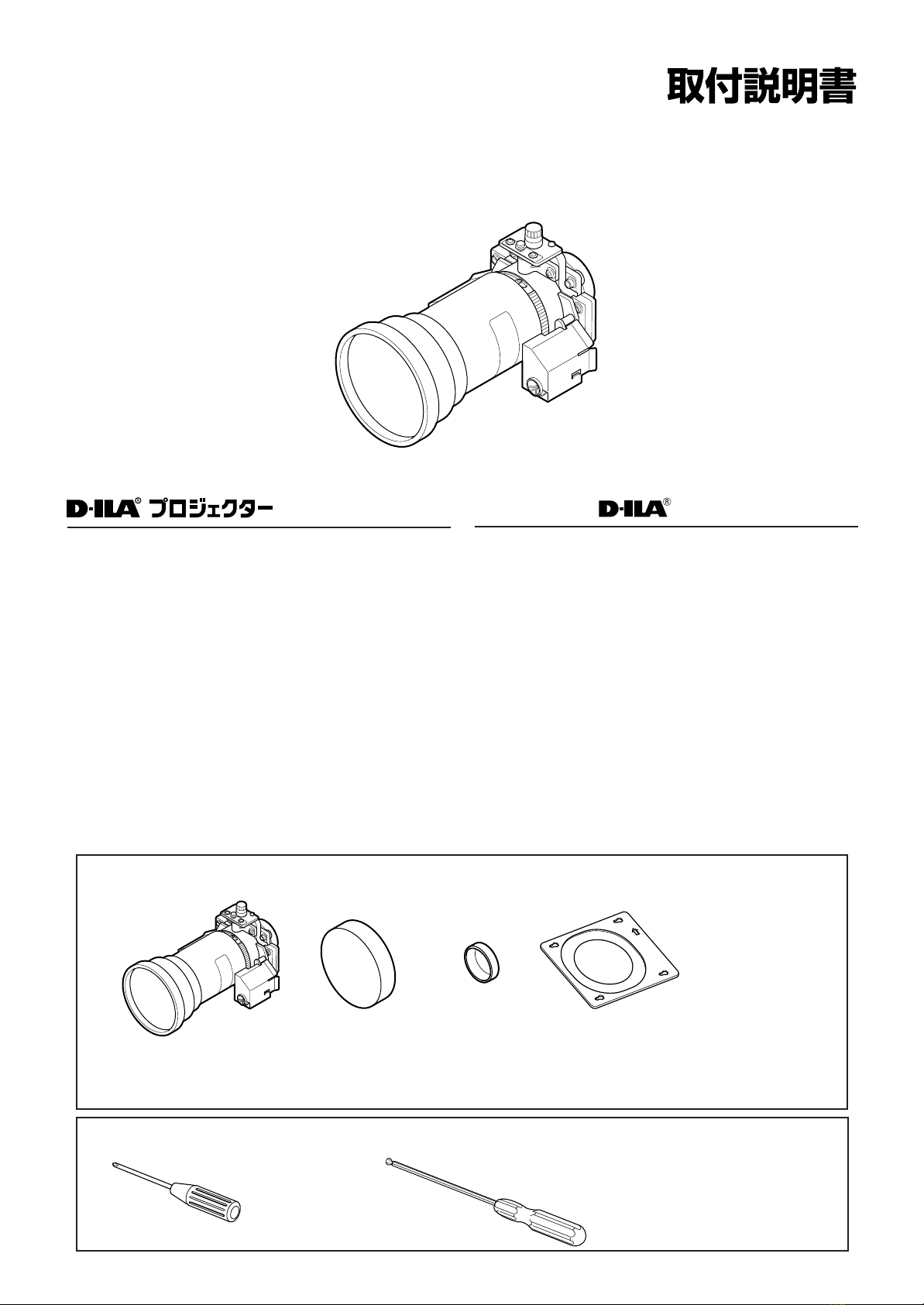

梱包内容/Packingitems
レンズ(GL-M2930SZ) レンズキャップ(前) レンズキャップ(後) レンズカバー
Lens(GL-M2930SZG) Lens Cap (front side) Lens Cap (rear side) Lens cover
Installation Manual
GL-M2930SZ
お買い上げいただき、ありがとうございます。
● この商品は業務用として特別に設計されたものです。専門知識
を持ったかたが取り付けおよび操作を行ってください。
● ご使用の前にこの「取付説明書」をよくお読みのうえ、正しく
お使いください。そのあとも必要なときにお読みください。
● 製造番号は品質管理上重要なものです。お買い上げの際は本機
側面の製造番号が正しく記されているかお確かめください。
● 本書についてのご注意
（1） 本書の内容を無断で転載して使用することは固くお断り
いたします。
（2） 本機の内容または本機の仕様および外観は予告なく変更
することがあります。
（3） 本書で使用しているイラストと本体の形状が若干異なる
場合があります。
準備する工具/Toolstobeprepared
プラスドライバー 六角レンチ*1
Philips Screwdriver Hex Wrench*1
*1 :六角レンチはプロジェクター
本体に付属しているものを
ご使用ください。
*1: Use the hex wrench supplied
with the projector.
プロジェクションレンズ
GL-M2930SZ
ProjectionLens
GL-M2930SZG
用レンズ
GL-M2930SZG
Thank you for purchasing this product.
●This product is designed specially for professional use. It should
only be installed and operated by persons who possess the
required expertise.
●Before using your new purchase, please read this Installation
Manual thoroughly. And, after reading, be sure to retain this
Installation Manual in a safe place for future reference.
●The product number is important for quality control. Make sure
that the product number is inscribed on the side of the product at
the time of the purchase.
●Regarding this Installation Manual
1. Reproduction of the contents of this manual without prior
permission is forbidden.
2. The information in this manual, the specifications and the
external view of the product are subject to change without
notice.
3. The illustrations used in this manual may differ slightly from
the actual appearance of the product.
LENS FOR PROJECTOR
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM1

2
SAFETY PRECAUTIONS
Regarding the "safety precaution"
symbols
Various symbols are indicated on the product and in this
Installation Manual.
These symbols are provided in order to prevent and
protect you and other persons from injury or material
damage. Be sure you understand the meaning of the
symbols before reading this manual.
Explanation of symbols
●This symbol (including a warning) indicates that
CAUTION should be exercised.
●Prohibited actions are indicated by the following
symbols
●Actions that should be performed (compulsory and
instructed actions) are indicated by the following
symbol
Failure to observe what is mentioned under
this symbol could lead to physical injury or
material damage. Extreme caution should be
exercised.
●The lens should not be installed by persons lacking
the required expertise and skill
Special expertise and skill are required for the task.
Always ask the dealer (technician) to install the lens. If a
person lacking the required expertise or skill attempts to
perform the installation, injury or electric shock could
result.
●Do not turn on the projector when the lens
is not yet installed.
The front panel and the cover may deform or melt due to
the heat emitted, causing damage to the projector and/or
fire.
●Do not modify (diassenble) the lens
This could result in fire or electric shock.
Failure to observe what is mentioned under
this symbol could lead to physical injury or
material damage. Extreme caution should be
exercised.
●Plug the projector into a wall outlet only after all
necessary equipment has been connected.
Making connections while the power plug is connected to
into the wall outlet could result in electric shock.
Cleaning
Use a commercially available blower or lens cleaning tissue (used
for cleaning eyeglasses, cameras, etc.) to clean the lens if it gets
dirty.
Do not use cleaning liquid. This could cause the lens coating to
peel off. The lens surface is susceptible to scratches. Do not
scrape it with coarse material or hit with a hard object.
安全上のご注意
「安全上のご注意」の絵表示について
この取付説明書と製品には、いろいろな絵（マーク）が表示されて
います。
これらは、あなたや他の人々への危害や、財産への損害を未然に防
止するための表示です。絵表示の意味をよく理解して本文をお読み
ください。
絵表示の説明
●注意（警告を含む）が必要なことを示す記号
●してはいけない行為（禁止行為）を示す記号
●必ずしてほしい行為（強制・指示行為）を示す記号
一般的注意
分解禁止
禁止
一般的指示
この絵表示（文字含む）は、そこに書かれて
いることを無視すると、障害を負ったり、物
的損害が想定される内容です。十分注意して
ください。
●専門の知識や技術のないかたはレンズの取り付けをし
ない
専門の知識や技術が必要です。レンズの取り付けは必ず販売
店(専門の技術者)にご依頼ください。専門の知識や技術のない
かたが行うと、けがや感電をする原因となります。
●本体にレンズが取り付けられていないときは、本機の
電源を入れない
フロントパネルやカバーなどが熱で変形したり、溶けたりし
て、破損や火災の原因となります。
●レンズを改造（分解）しない
火災や感電の原因となります。
この絵表示（文字含む）は、そこに書かれて
いることを無視すると、傷害を負ったり、物
的損害が想定される内容です。十分注意して
ください。
警告
●取り付け機器との接続がすべて終わってから電源プラ
グをつなぐ
コンセントに差したまま取り付けたり、接続したりする
と、感電の原因となることがあります。
お手入れのしかた
レンズの汚れは、市販のブロワーやレンズクリーニングペーパー
(メガネやカメラなどの清掃用)で行ってください。
液状のクリーニング剤は使用しないでください。表面のコーティ
ング膜がはがれる原因となることがあります。
レンズ表面は傷つきやすいのでこすったり、たたいたりしないで
ください。
General caution
Prohibited Diassembling
prohibited
General instruction
WARNING
CAUTION
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM2

3
レンズの取り付け方
■ 取り付けを始める前に電源を切る
安全確保のため、必ず本体の電源を切り、電源コードを抜い
てください。また、すでにレンズを取り付けて使用している
場合、レンズを交換するときは充分冷やしてから作業してく
ださい。使用直後の本体内部は高温になっております。
必ず本体の電源を切り、使用直後は冷却時間をお
いてから作業してください。これらを怠って作業
すると、本体内部には高圧電源回路、光源ランプ
などの高温部分や強い光源がありますので、けが
や感電、やけどや視力障害の原因となります。

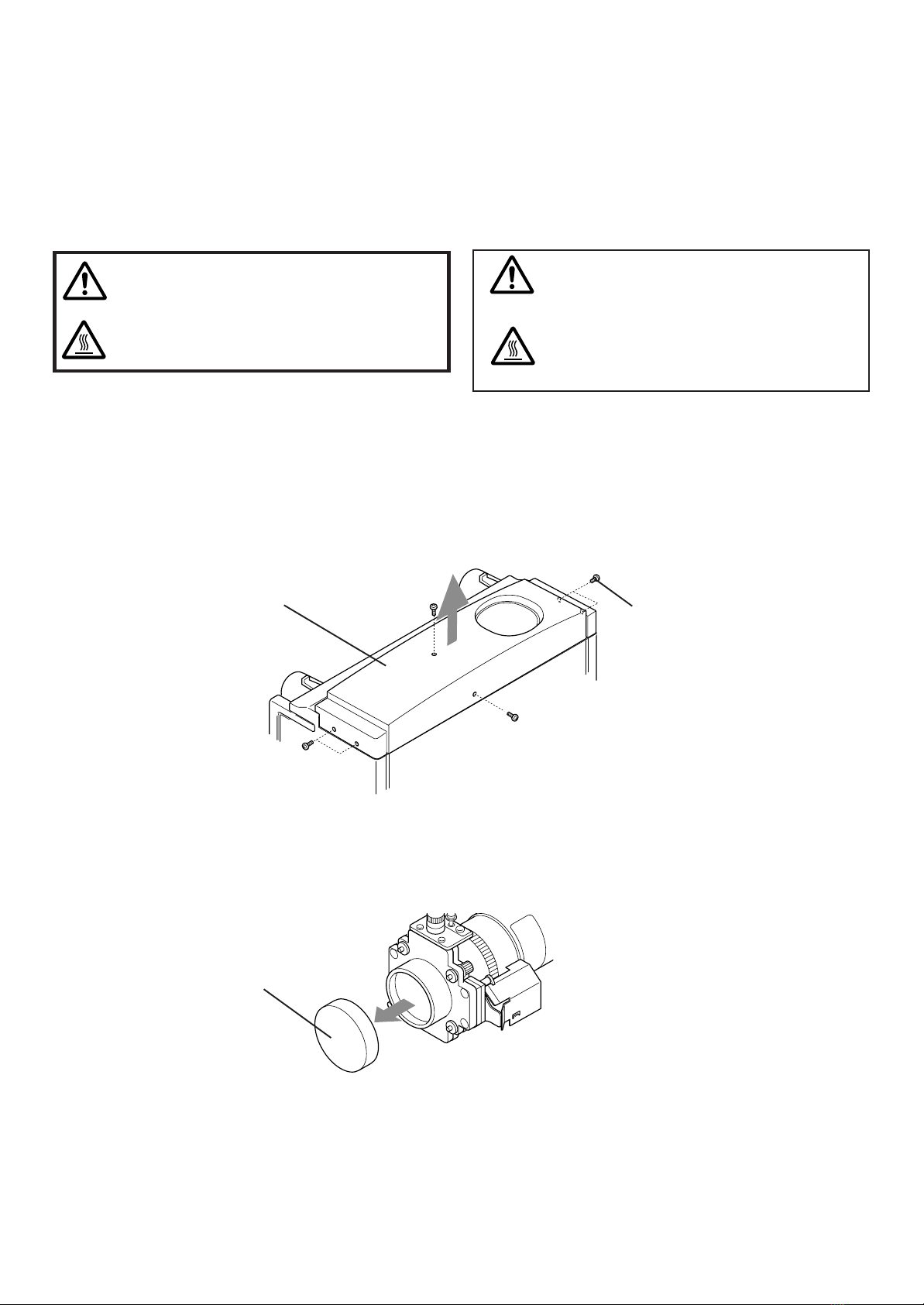

1. 本体のフロントパネルを外す
1）本体を立てる
2）6カ所のネジを外す
3）フロントパネルを持ち上げて外す
2. レンズの準備
1）レンズキャップ(後)を外す
HOW TO INSTALL THE LENS
Turn the projector off before starting the lens
installation!
For your safety, be sure to turn off the power and disconnect
the power cord plug.
If you are already using the projector with a lens installed, and
now want to change the lens, wait for some time until the
projector cools down sufficiently before starting work. The inside
of the projector remains hot immediately after it was used.
Before starting work, be sure to turn the projector
off, and allow sufficient cooling time if you were using
it until just now. Failure to observe this precaution
could result in a bodily injury, electric shock, burn or
eye injury because inside the projector there are
height-temperature areas, such as high-voltage
electric circuits, hot parts of the light-source lamp,
and intense light emitted from the light-source lamp.
WARNING
1. Remove the front cover of the projector.
1) Place the projector upright, lens mount side up.
2) Remove the 6 screws.
3) Lift and remove the front panel.
2. Prepare the lens as follows:
1) Remove the lens cap (rear).
レンズキャップ(後)
lenscap(rear)
ネジ
Screws
フロントパネル
Frontpanel
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM3

4
4. コネクターの接続とワイヤーの固定
1） レンズのモーターからのコネクターを基板に接続する
2）ワイヤーの束を固定している金属製のクランプを引き起
こし、モーターからのワイヤーがギア等に絡まないよう
にワイヤーの束と一緒にクランプで固定する
六角レンチ
Hexwrench
レンズシフトカバーを開ける
Openthelensshiftcover

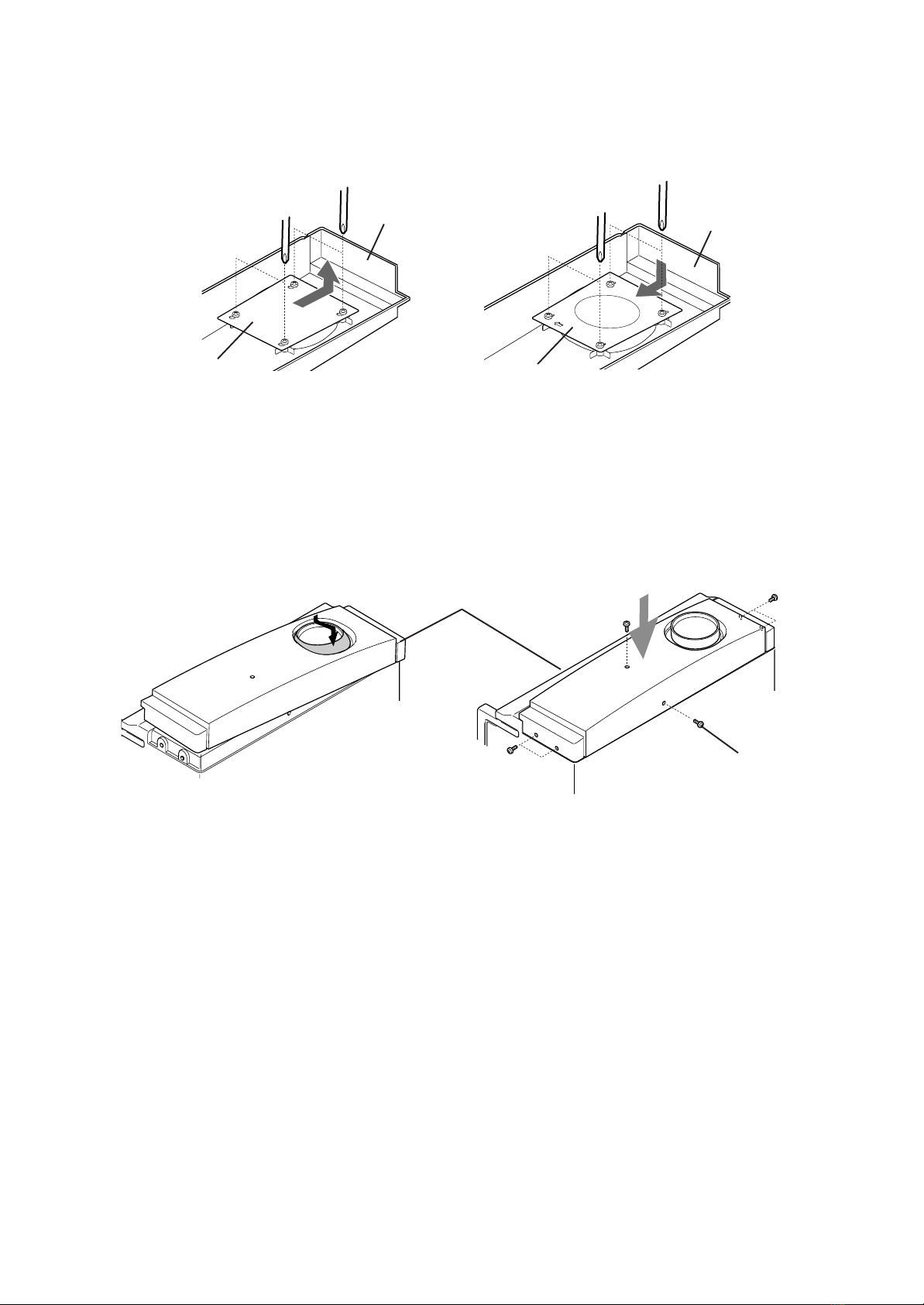

4. Connect the connector and fix the wires:
1) Connect the connector from the lens motor to the
PC board.
2) Loosen the metal clamp fixing the wires of the
projector, and clamp the wires from the motor
together so that they do not get entangled with
gears, etc. nearby.
クランプ
Clamp
3. 本体へのレンズの取り付け
1）プロジェクター本体のレンズシフトカバーを開ける
2）レンズ取り付け基部のガイドピンに、レンズ基部のガイ
ド穴を合わせて取り付ける
このとき、シフトノブを本体の、レンズシフト穴をくぐ
らせるようにして取り付ける
3）プロジェクター本体に付属の六角レンチで、レンズ基部
の4か所のネジを締めて固定する
3. Install the lens to the projector:
1) Open the lens shift cover of the projector.
2) By allowing the shift knob to go through the opening,
align the 2 holes in the lens base with the 2 guide
pins on the lens mount base and fit them.
3) Fasten the lens unit to the projector by tightening
the 4 screws using the hex wrench supplied with
the projector.
レンズ基部
Lensmountbase
3ピンコネクター
3-pinconnector
2ピンコネクター
2-pinconnector
ガイドピン
Guidepins
ガイド穴
Guideholes
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM4

5
5. レンズカバーの交換
1） フロントパネルについているカバーの4か所のネジをゆ
るめ、カバーを取り外す
2）レンズに付属のレンズカバーを取り付け、4か所のネジ
を締めて固定する
6. フロントパネルの取り付け
1） レンズ部を斜めに通しながら、フロントパネルを取り付
ける
2）手順1で外した6か所のネジを取り付けて、フロントパ
ネルを固定する
5. Replace with the new lens cover:
1) Loosen the 4 screws fixing the cover to the front
panel and remove the cover.
2) Install the new lens cover supplied with the lens
unit by tightening the 4 screws.
6. Reinstall the front panel:
1) Holding the front panel at an angle, fit the lens side
end of the front panel in to install.
2) Fix the front panel by tightening the 6 screws which
were removed in step 2.
フロントパネル
Frontpanel
ネジ
Screws
カバー
Cover
フロントパネル
Frontpanel
レンズカバー
Lenscover
フロントパネル
Frontpanel
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM5

6
レンズシフトの 設 定
このレンズにはレンズシフト機 構 が あります 。
本体への装着後に投写画面位置を上下方向にシフト設定す
ることができます。
設置状態(デュアルスタック対応)などにより、必要なと
きは調整してください。
1｢シフトロック固 定 ボ ルト｣をゆるめる
付属の六角レンチでゆるめます。
2｢レンズシフトつまみ｣を回し、投写画面の位置(シフト量 )を
調整する
右に回す：上方向にシフトします。
左に回す：下方向にシフトします。
3｢シフトロック固 定 ボ ルト｣を 締 める
付属の六角レンチで締めます。
シフトロック固定ボルト
レンズシフトつまみ
約55%(上方向最大)
約50%
約30%(下方向最大)
● シフト量は約 30% から約 55% です。工場出荷時は 50% シフ
トに設定されています。
● レンズシフトの設定(調整)後は、ズレないように｢シフトロック固
定ボルト｣をしっかりと締めてください。
Setting the Amount of Lens Shifting
This projector features a lens shifting function which allows you
to shift the projected screen up and down in position.
Depending on installation conditions (such as dual stacking),
you may need to use this function to make adjustments.
1 Loosen the SHIFT LOCK fixing bolt.
Use the hex wrench supplied.
2 Rotate the LENS SHIFT knob to adjust the
position (shift amount) of the projected
screen.
Rotate it to the right : The lens shifts upward.
Rotate it to the left : The lens shifts downward.
3 Tighten the SHIFT LOCK fixing bolt firmly.
Use the hex wrench supplied.
• The amount of shifting is within the range of approx. 30% to 55%. The
factory setting is 50%.
• After finishing the lens shift setting (adjustment), tighten the SHIFT LOCK
fixing bolt firmly so the lens will not move.
SHIFT LOCK fixing bolt
LENS SHIFT knob
Approx. 55% (upward maximum)
Approx. 30% (downward maximum)
Approx. 50%
＊ 投写画面位置は上下方向にのみ、シフトします。
図は説明上、左右を少しずらしています。
* The projection position can only shift in an up-and-down direction.
The illustration shows the screen shifted sidewise for the purpose of explanation.
■シフト量による投写画面位置イメージ
■Projected screen position image by amount of shift
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM6

7
■レンズ部
・レンズ 投写比2.9:1〜5.5:1レンズ
(電動フォーカス・電動ズーム・マニュ
アルシフト）
・画面サイズ 40型〜200型【推奨】
(*アスペクト比4:3時)
36.7型〜190型
(*アスペクト比16:9時)
■ 投写距離と画面サイズの関係
掲載している投写距離と画面サイズは、目安です。
設置する際の参考にしてください。
主な仕様 SPECIFICATIONS
Lens unit
· Lens 2.9:1 ~ 5.5:1 lens
(Powered focus / Powered zoom / manual
lens shift)
· Screen size 40” to 200” [recommended]
(*when the aspect ratio is 4:3)
36.7” to 190”
(*when the aspect ratio is 16:9)
Relationship between projection distances and screen sizes
The projection distances and screen sizes listed are approximate
values and should be used for reference when installing the
projector.
投写画面サイズ 投写距離
（対角線の長さ） Projection distance
Projection screen Size テレ端 ワイド端
(Diagonal lenght) Tele end Wide end
40 型（約 101.6cm） 約 4.52m -------------
40"(approx. 101.6cm) approx. 4.52m -------------
50 型（約 127.0cm） 約 5.62m -------------
50"(approx. 127.0cm) approx. 5.62m -------------
60 型（約 152.4cm） 約 6.72m -------------
60"(approx. 152.4cm) approx. 6.72m -------------
70 型（約 177.8cm） 約 7.82m -------------
70"(approx. 177.8cm) approx. 6.72m -------------
80 型（約 203.2cm） 約 8.93m 約 4.74m
80"(approx. 203.2cm) approx. 8.93m approx. 4.74m
90 型（約 228.6cm） 約 10.03m 約 5.32m
90"(approx. 228.6cm) approx. 10.03m approx. 10.03m
100 型（約 254.0cm） 約 11.13m 約 5.90m
100"(approx. 254.0cm) approx. 11.13m pprox. 5.90m
110 型（約 279.4cm） 約 12.23m 約 6.48m
110"(approx. 279.4cm) approx. 12.23m approx. 6.48m
120 型（約 304.8cm） 約 13.34m 約 7.06m
120"(approx. 304.8cm) approx. 13.34m approx. 7.06m
130 型（約 330.2cm） 約 14.44m 約 7.64m
130"(approx. 330.2cm) approx. 14.44m approx. 7.64m
140 型（約 355.6cm） 約 15.54m 約 8.22m
140"(approx. 355.6cm) approx. 15.54m approx. 8.22m
150 型（約 381.0cm） 約 16.64m 約 8.80m
150"(approx. 381.0cm) approx. 16.64m approx. 8.80m
160 型（約 406.4cm） 約 17.74m 約 9.38m
160"(approx. 406.4cm) approx. 17.74m approx. 9.38m
170 型（約 431.8cm） 約 18.85m 約 9.96m
170"(approx. 431.8cm) approx. 18.85m approx. 9.96m
180 型（約 457.2cm） 約 19.95m 約 10.54m
180"(approx.457.2cm) approx.19.95m approx.10.54m
190 型（約 482.6cm） 約 21.05m 約 11.12m
190"(approx. 482.6cm) approx. 21.05m approx. 11.12m
200 型（約 508.0cm） 約 22.15m 約 11.70m
200"(approx. 508.0cm) approx. 22.15m approx. 11.70m
210 型（約 533.4cm） 約 23.26m 約 12.28m
210"(approx. 533.4cm) approx. 23.26m approx. 12.28m
220 型（約 558.8cm） 約 24.36m 約 12.85m
220"(approx. 558.8cm) approx. 24.36m approx. 12.85m
230 型（約 584.2cm） 約 25.46m 約 13.43m
230"(approx. 584.2cm) approx. 25.46m approx. 13.43m
240 型（約 609.6cm） 約 25.56m 約 14.01m
240"(approx. 609.6cm) approx. 25.56m approx. 14.01m
250 型（約 635.0cm） 約 27.67m 約 14.59m
250"(approx. 635.0cm) approx. 27.67m approx. 14.59m
260 型（約 660.4cm） 約 28.77m 約 15.17m
260"(approx. 660.4cm) approx. 28.77m approx. 15.17m
270 型（約 685.8cm） 約 29.87m 約 15.75m
270"(approx. 685.8cm) approx. 29.87m approx. 15.75m
280 型（約 711.2cm） ------------- 約 16.33m
280"(approx. 711.2cm) ------------- approx. 16.33m
290 型（約 736.6cm） ------------- 約 16.91m
290"(approx. 736.6cm) ------------- approx. 16.91m
300 型（約 762.0cm） ------------- 約 17.49m
300"(approx. 762.0cm) ------------- approx. 17.49m
投写画面サイズ 投写距離
（対角線の長さ） Projectiondistance
Projection screen Size テレ端 ワイド端
Tele end Wide end
310 型（約 787.4cm） ------------- 約 18.07m
310"(approx. 787.4cm) ------------- approx. 18.07m
320 型（約 812.8cm） ------------- 約 18.65m
320"(approx. 812.8cm) ------------- approx. 18.65m
330 型（約 838.2cm） ------------- 約 19.23m
330"(approx. 838.2cm) ------------- approx. 19.23m
340 型（約 863.6cm） ------------- 約 19.81m
340"(approx. 863.6cm) ------------- approx. 19.81m
350 型（約 889.0cm） ------------- 約 20.39m
350"(approx. 889.0cm) ------------- approx. 20.39m
360 型（約 914.4cm） ------------- 約 20.97m
360"(approx. 914.4cm) ------------- approx. 20.97m
370 型（約 939.8cm） ------------- 約 21.55m
370"(approx. 939.8cm) ------------- approx. 21.55m
380 型（約 965.2cm） ------------- 約 22.13m
380"(approx. 965.2cm) ------------- approx. 22.13m
390 型（約 990.6cm） ------------- 約 22.71m
390"(approx. 990.6cm) ------------- approx. 22.71m
400 型（約 1016.0cm） ------------- 約 23.29m
400"(approx.1016.0cm) ------------- approx. 23.29m
410 型（約 1041.4cm） ------------- 約 23.87m
410"(approx. 1041.4cm) ------------- approx. 23.87m
420 型（約 1066.8cm） ------------- 約 24.44m
420"(approx.1066.8cm) ------------- approx. 24.44m
430 型（約 1092.2cm） ------------- 約 25.02m
430"(approx. 1092.2cm) ------------- approx. 25.02m
440 型（約 1117.6cm） ------------- 約 25.60m
440"(approx. 1117.6cm) ------------- approx. 25.60m
450 型（約 1143.0cm） ------------- 約 26.18m
450"(approx. 1143.0cm) ------------- approx. 26.18m
460 型（約 1168.4cm） ------------- 約 26.76m
460"(approx. 1168.4cm) ------------- approx. 26.76m
470 型（約 1193.8cm） ------------- 約 27.34m
470"(approx. 1193.8cm) ------------- approx. 27.34m
480 型（約 1219.2cm） ------------- 約 27.93m
480"(approx. 1219.2cm) ------------- approx. 27.34m
490 型（約 1244.6cm） ------------- 約 28.50m
490"(approx. 1244.6cm) ------------- approx. 28.50m
500 型（約 1270.0cm） ------------- 約 29.08m
500"(approx. 1270.0cm) ------------- approx. 29.08m
510 型（約 1295.4cm） ------------- 約 29.66m
510"(approx. 1295.4cm) ------------- approx. 29.66m
■アスペクト比4:3の画面のとき/For4:3aspectratioscreen
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM7

8
投写画面サイズ 投写距離
（対角線の長さ） Projection distance
Projection screen Size テレ端 ワイド端
(Diagonal lenght) Tele end Wide end
40 型（約 101.6cm） 約 4.91m -------------
40"(approx. 101.6cm) approx. 4.91m -------------
50 型（約 127.0cm） 約 6.11m -------------
50"(approx. 127.0cm) approx. 6.11m -------------
60 型（約 152.4cm） 約 7.31m -------------
60"(approx. 152.4cm) approx. 7.31m -------------
70 型（約 177.8cm） 約 8.51m 約 4.52m
70"(approx. 177.8cm) approx. 8.51m approx. 4.52m
80 型（約 203.2cm） 約 9.71m 約 5.16m
80"(approx. 203.2cm) approx. 9.71m approx. 5.16m
90 型（約 228.6cm） 約 10.92m 約 5.79m
90"(approx. 228.6cm) approx. 10.92m approx. 5.79m
100 型（約 254.0cm） 約 12.12m 約 6.42m
100"(approx. 254.0cm) approx. 12.12m approx. 6.42m
110 型（約 279.4cm） 約 13.32m 約 7.05m
110"(approx. 279.4cm) approx. 13.32m approx. 7.05m
120 型（約 304.8cm） 約 14.52m 約 7.68m
120"(approx. 304.8cm) approx. 14.52m approx. 7.68m
130 型（約 330.2cm） 約 15.72m 約 8.31m
130"(approx. 330.2cm) approx. 15.72m approx. 8.31m
140 型（約 355.6cm） 約 16.92m 約 8.94m
140"(approx. 355.6cm) approx. 16.92m approx. 8.94m
150 型（約 381.0cm） 約 18.12m 約 9.58m
150"(approx. 381.0cm) approx. 18.12m approx. 9.58m
160 型（約 406.4cm） 約 19.32m 約 10.21m
160"(approx. 406.4cm) approx. 19.32m approx. 10.21m
170 型（約 431.8cm） 約 20.52m 約 10.84m
170"(approx. 431.8cm) approx. 20.52m approx. 10.84m
180 型（約 457.2cm） 約 21.72m 約 11.47m
180"(approx. 457.2cm) approx. 21.72m approx. 11.47m
190 型（約 482.6cm） 約 22.93m 約 12.10m
190"(approx. 482.6cm) approx. 22.93m approx. 12.10m
200 型（約 508.0cm） 約 24.13m 約 12.73m
200"(approx. 508.0cm) approx. 24.13m approx. 12.73m
210 型（約 533.4cm） 約 25.33m 約 13.36m
210"(approx. 533.4cm) approx. 25.33m approx. 13.36m
220 型（約 558.8cm） 約 26.53m 約 14.00m
220"(approx. 558.8cm) approx. 26.53m approx. 14.00m
230 型（約 584.2cm） 約 27.73m 約 14.63m
230"(approx. 584.2cm) approx. 27.73m approx. 14.63m
240 型（約 609.6cm） 約 28.93m 約 15.26m
240"(approx. 609.6cm) approx. 28.93m approx. 15.26m
250 型（約 635.0cm） ------------- 約 15.89m
250"(approx. 635.0cm) ------------- approx. 15.89m
260 型（約 660.4cm） ------------- 約 16.52m
260"(approx. 660.4cm) ------------- approx. 16.52m
270 型（約 685.8cm） ------------- 約 17.15m
270"(approx. 685.8cm) ------------- approx. 17.15m
280 型（約 711.2cm） ------------- 約 17.78m
280"(approx. 711.2cm) ------------- approx. 17.78m
290 型（約 736.6cm） ------------- 約 18.41m
290"(approx. 736.6cm) ------------- approx. 18.41m
300 型（約 762.0cm） ------------- 約 19.05m
300"(approx. 762.0cm) ------------- approx. 19.05m
310 型（約 787.4cm） ------------- 約 19.68m
310"(approx. 787.4cm) ------------- approx. 19.68m
320 型（約 812.8cm） ------------- 約 20.31m
320"(approx. 812.8cm) ------------- approx. 20.31m
330 型（約 838.2cm） ------------- 約 20.94m
330"(approx. 838.2cm) ------------- approx. 20.94m
340 型（約 863.6cm） ------------- 約 21.57m
340"(approx. 863.6cm) ------------- approx. 21.57m
350 型（約 889.0cm） ------------- 約 22.20m
350"(approx. 889.0cm) ------------- approx. 22.20m
360 型（約 914.4cm） ------------- 約 22.83m
360"(approx. 914.4cm) ------------- approx. 22.83m
370 型（約 939.8cm） ------------- 約 23.47m
370"(approx. 939.8cm) ------------- approx. 23.47m
380 型（約 965.2cm） ------------- 約 24.10m
380"(approx. 965.2cm) ------------- approx. 24.10m
390 型（約 990.6cm） ------------- 約 24.73m
390"(approx. 990.6cm) ------------- approx. 24.73m
400 型（約 1016.0cm） ------------- 約 25.36m
400"(approx.1016.0cm) ------------- approx. 25.36m
■アスペクト比16:9の画面のとき/For16:9aspectratioscreen
投写画面サイズ 投写距離
（対角線の長さ） Projection distance
Projection screen Size テレ端 ワイド端
(Diagonal lenght) Tele end Wide end
410 型（約 1041.4cm） ------------- 約 25.99m
410"(approx. 1041.4cm) ------------- approx. 25.99m
420 型（約 1066.8cm） ------------- 約 26.62m
420"(approx.1066.8cm) ------------- approx. 26.62m
430 型（約 1092.2cm） ------------- 約 27.25m
430"(approx. 1092.2cm) ------------- approx. 27.25m
440 型（約 1117.6cm） ------------- 約 27.89m
440"(approx. 1117.6cm) ------------- approx. 27.89m
450 型（約 1143.0cm） ------------- 約 28.52m
450"(approx. 1143.0cm) ------------- approx. 28.52m
460 型（約 1168.4cm） ------------- 約 29.15m
460"(approx. 1168.4cm) ------------- approx. 29.15m
470 型（約 1193.8cm） ------------- 約 29.78m
470"(approx. 1193.8cm) ------------- approx. 29.784m
C2002 VICTOR COMPANY OF JAPAN, LIMITED
LCT0955-001B
0802-HY-MW-VP
GL-M2930SZ プロジェクションレンズ
GL-M2930SZG Projection Lens Installation Manual
GL-M2930SZ/SZGf.pm6 02.8.6, 2:18 PM8
