D-Link AirPlus XtremeG Ethernet-to-Wireless Bridge... User manual

1
©2004 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders. Software and
specifications subject to change without notice.
If any of the above items are missing, please contact your reseller.
CD-ROM (Manual and Warranty)
DWL-G810 Ethernet-to-Wireless Bridge

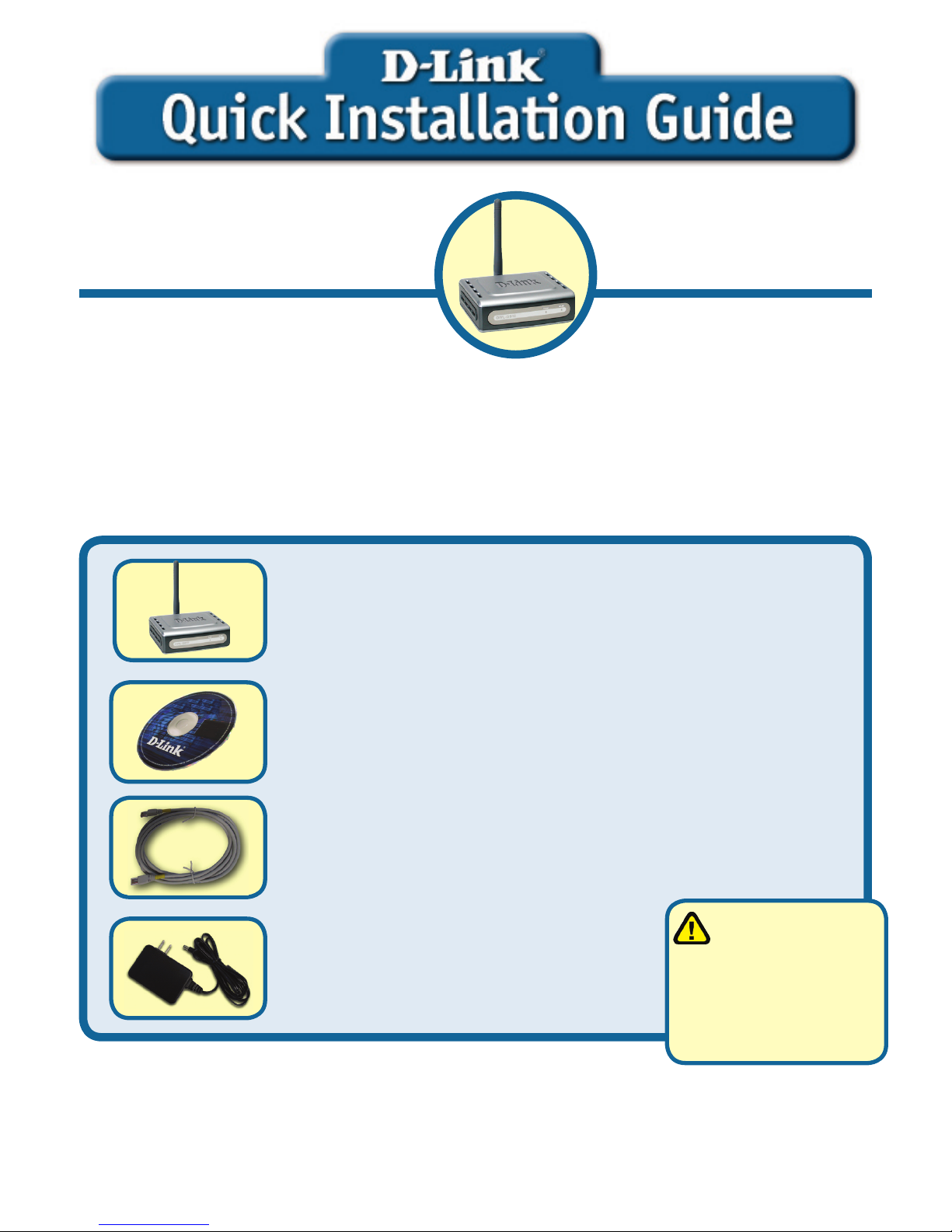

Check Your Package Contents
DWL-G810
D-Link AirPlus XtremeG
Ethernet-to-Wireless Bridge
You must have at least the following:
An Ethernet-enabled device, such as a game console, laptop or desktop computer,
network printer or set-top box that will connect to the DWL-G810.
Ethernet (CAT5 UTP) Cable
5V DC 2.5A Power Adapter
Using a power
supply with a
different voltage
rating will damage
this product and void
its warranty.
This product can be set up using
any current web browser, i.e.,
Internet Explorer 6 or Netscape
Navigator 7
Before You Begin

2
Connecting the DWL-G810 to your
Ethernet-enabled device
A. First, connect the power adapter to the receptor at the back panel of the DWL-
G810 and then plug the other end of the power adapter to a wall outlet or power
strip. The Power LED will turn ON to indicate proper operation.
B. Insert one end of an Ethernet cable (included) to the Ethernet port on the back
panel of the DWL-G810 and connect the other end to the Ethernet port located
on the device (e.g., a Set Top Box, Gaming Console, laptop or desktop computer,
or network printer.) The LED light will blink when there is data tranfer through the
wireless connection. (Note: The Ethernet port on the DWL-G810 is Auto-MDI/
MDIX. Meaning you can use a straight-through or crossover-cable to the Ethernet
Port.)
C. The antenna is used by the DWL-G810 to connect to other 802.11b/g wireless
devices.

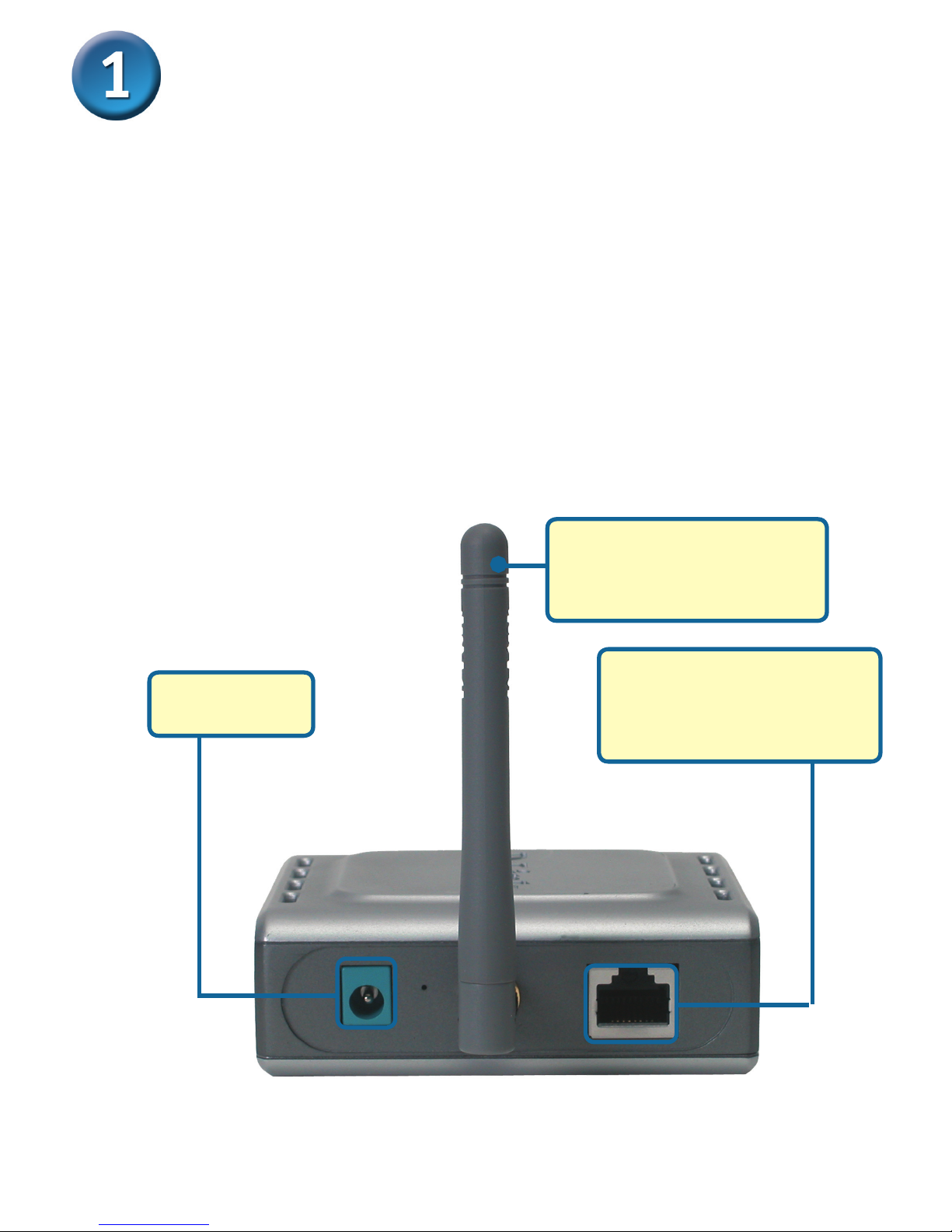

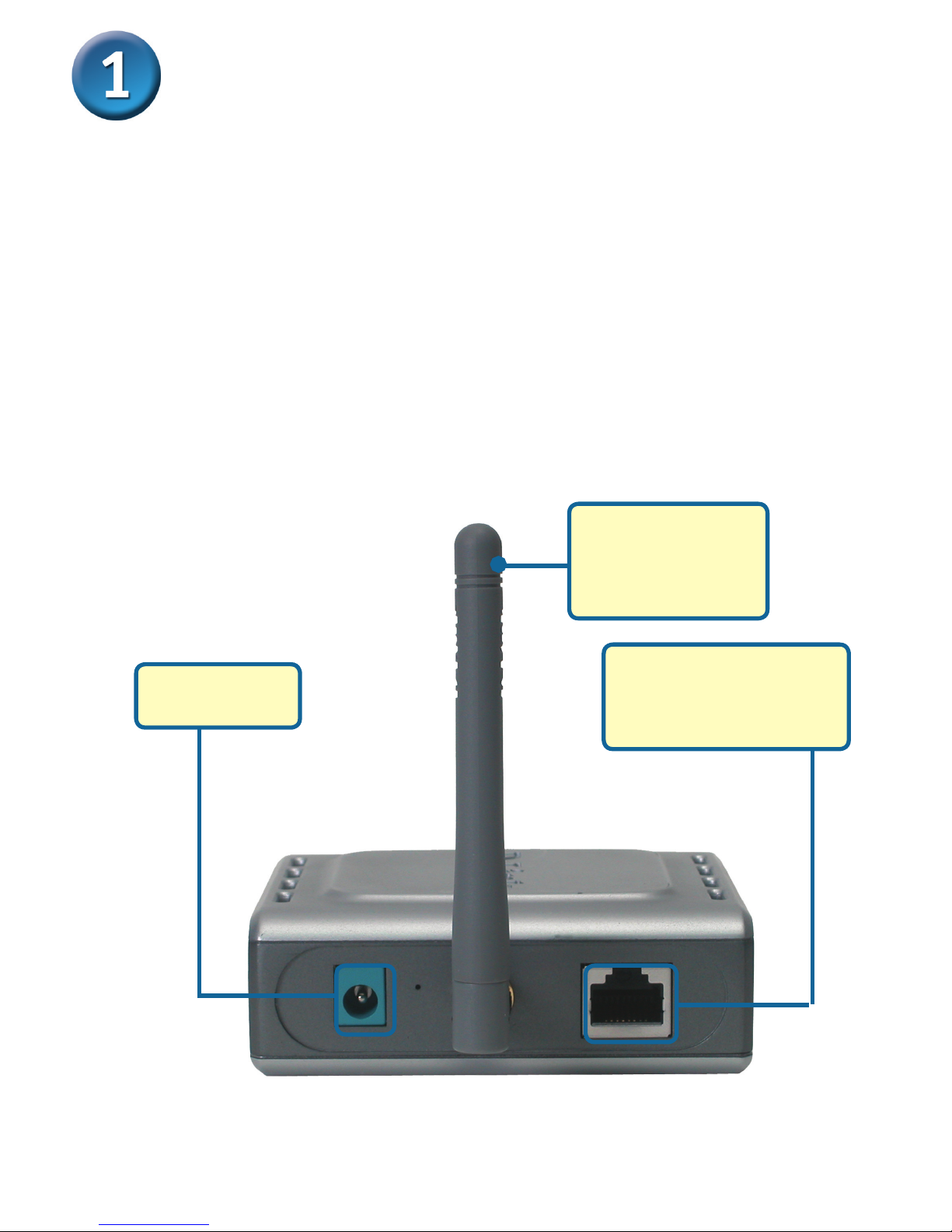

C. Antenna
Used to wirelessly
connect to 802.11b/
g networks.
A. Receptor for
Power Adapter
B. LAN Port
This is the connection for
Ethernet cables to your
Ethernet-enabled device.

3

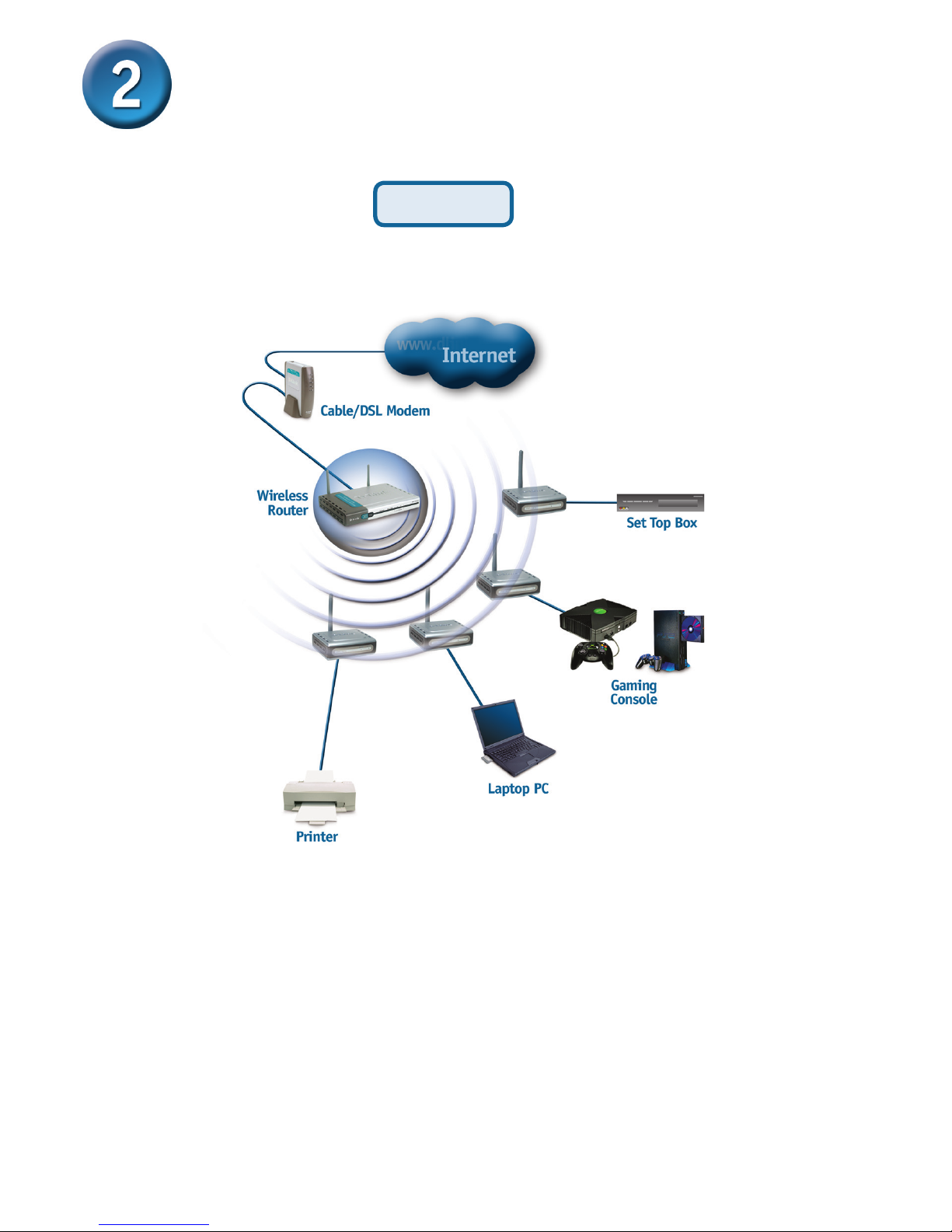

Connecting the DWL-G810 in
Infrastructure Mode
Setup #1
Connect an Ethernet cable from the DWL-G810 to your Ethernet enabled:
Desktop PC, Laptop PC, Set-Top-Box, or Gaming Console.

4

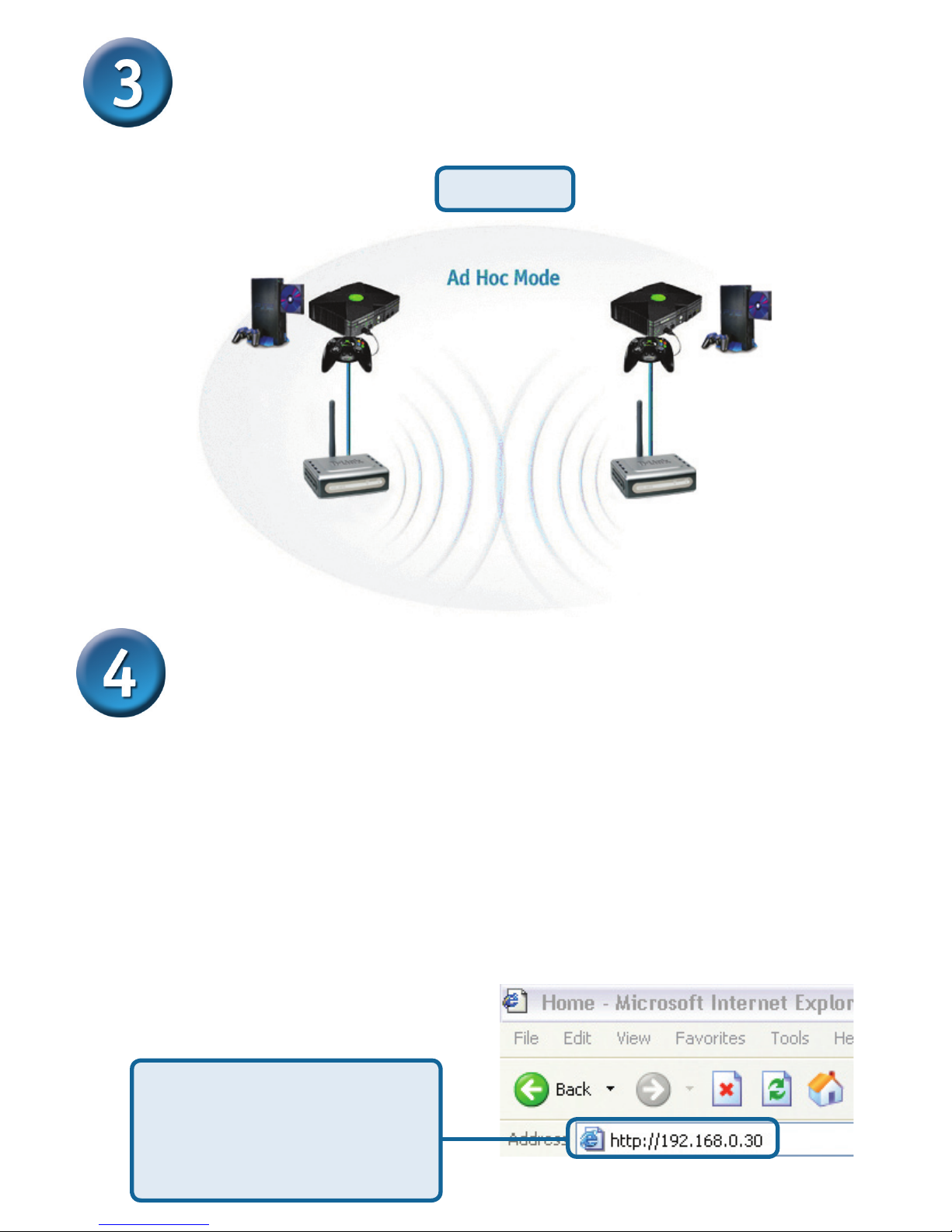

Connecting the DWL-G810 in Ad-Hoc
Mode
Setup #2
Web-based Configuration
Before You Begin the Configuration
It’iis best to use a computer (with an Ethernet adapter) that is connected to a switch for
configuring the DWL-G810. (Note: You also have the option of connecting the DWL-G810
directly to the computer that will be used for configuration). The default IP address for
the DWL-G810 is 192.168.0.30 with a Subnet Mask of 255.255.255.0. You will need to assign
your computer a Static IP address within the same range as the DWL-G810 IP address for
the purpose of configuring the DWL-G810. See the Manual on the CD-ROM if you need
assistance in assigning a Static IP address for your network adapter.
Open your Web browser and
type “http://192.168.0.30” into
the URL address box. Then
press the Enter or Return key.
or or

5
Continued...

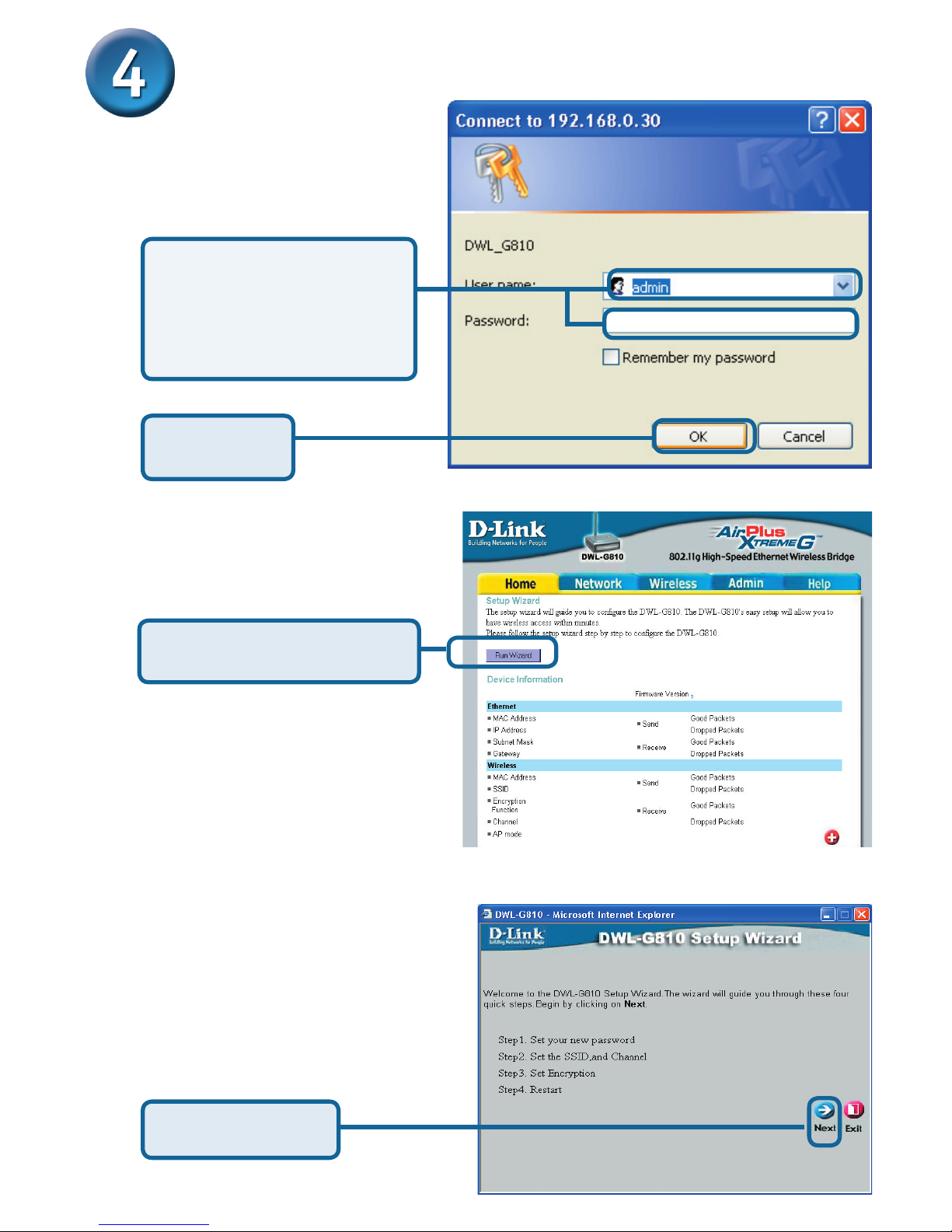

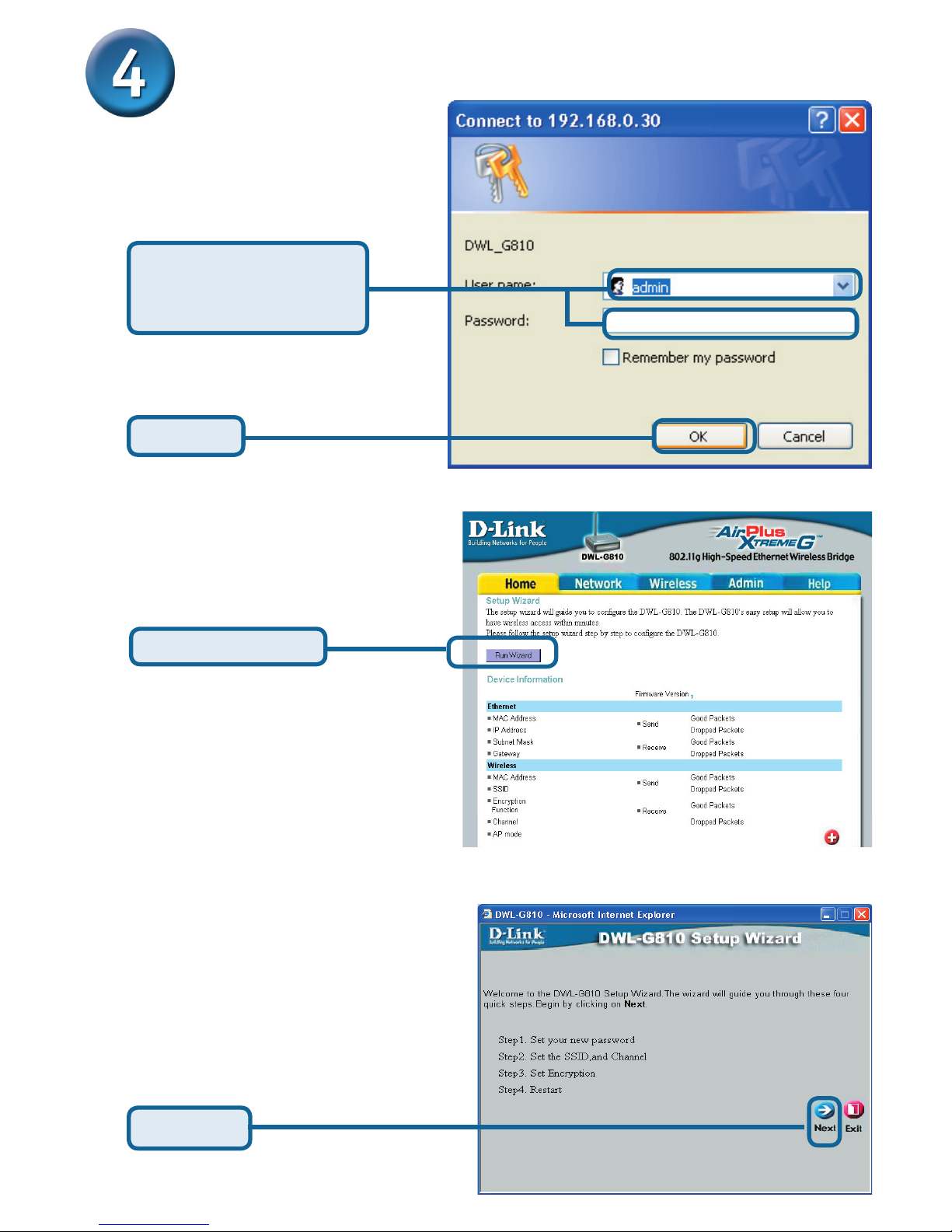

The logon pop-up
screen will appear.
Type admin for the
username and leave the
password field blank.
Click OK
Once you have logged
in, the Home screen will
appear.
Click Run Wizard
You will see the
following screens.
Click Next

6
Continued...

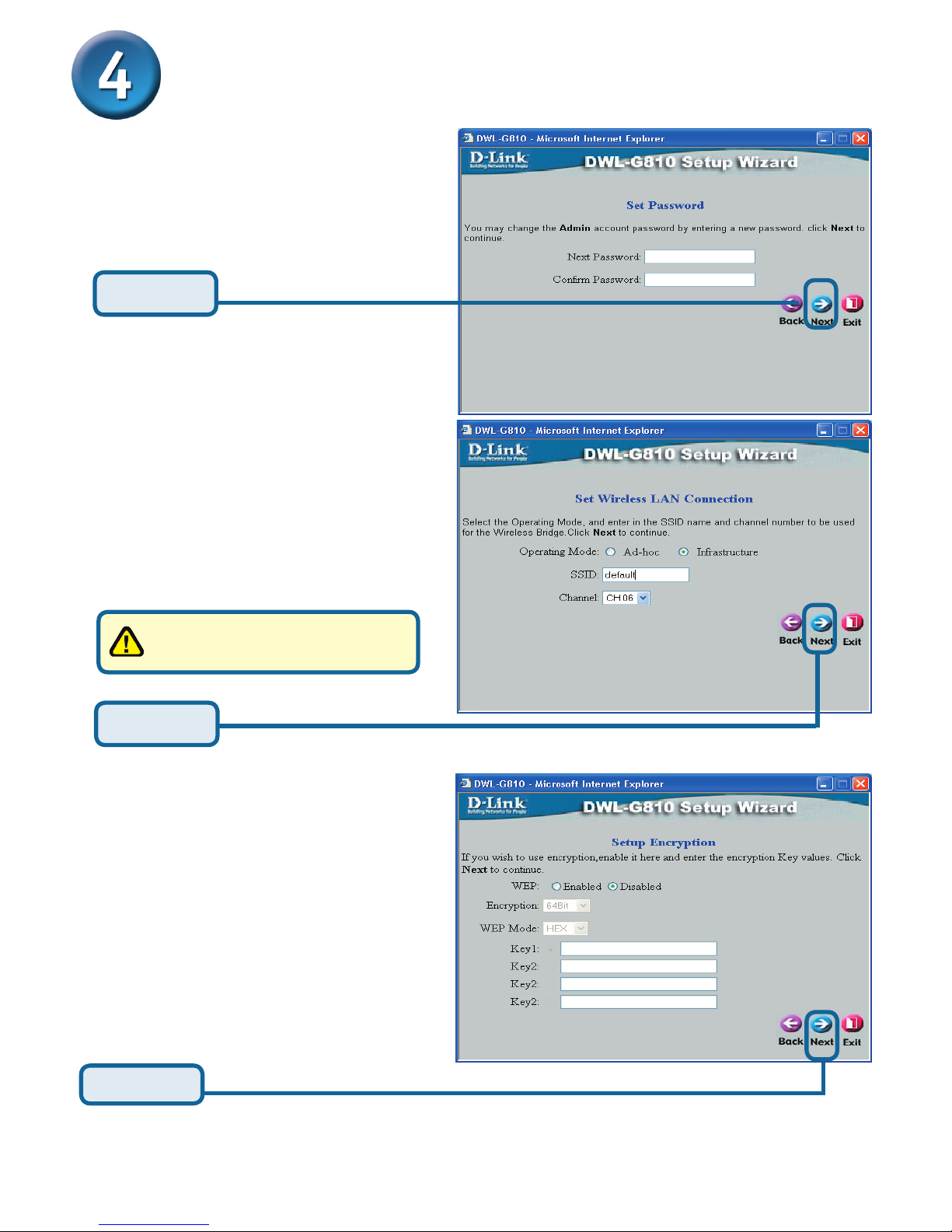

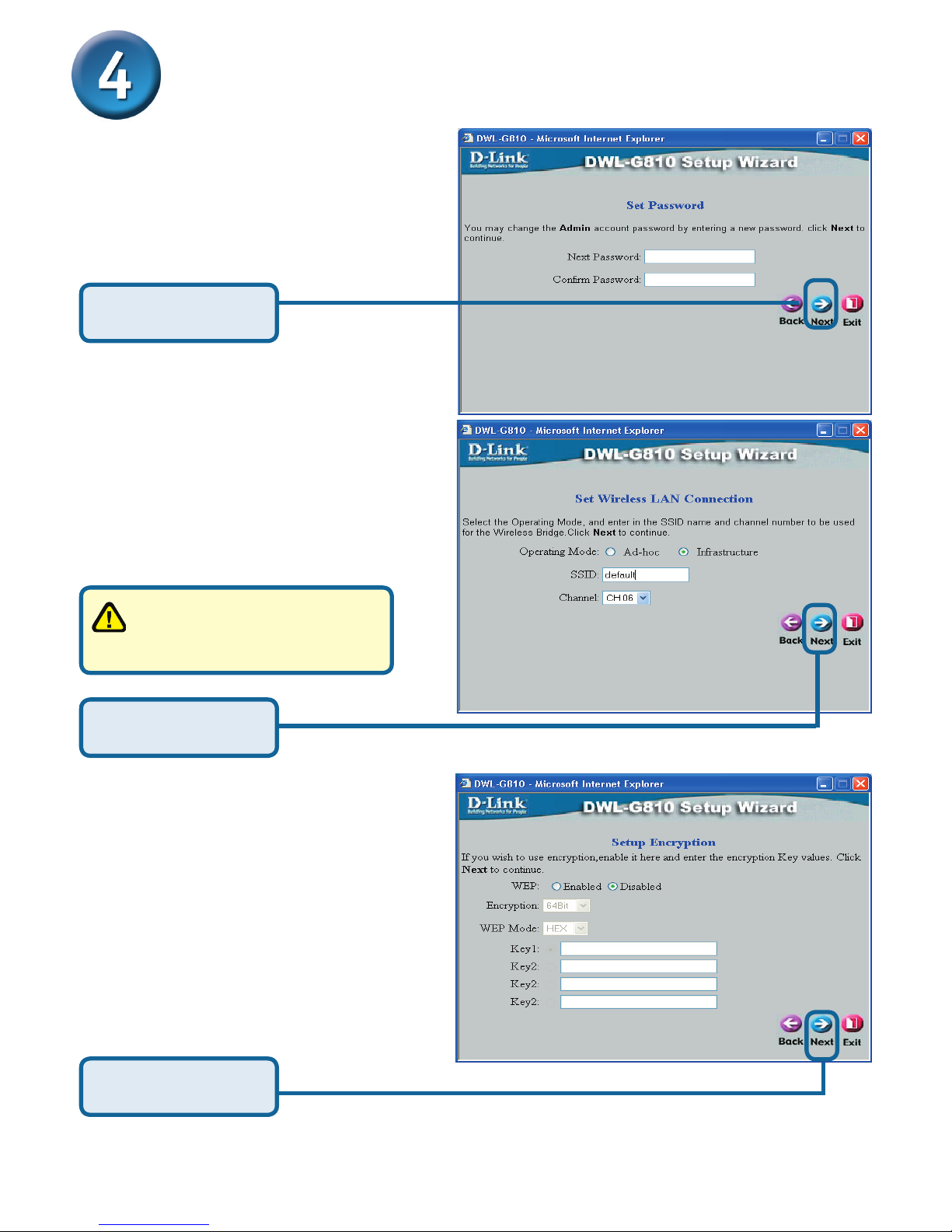

Step 1 - Set up your new
password. You have the option
to establish a password.

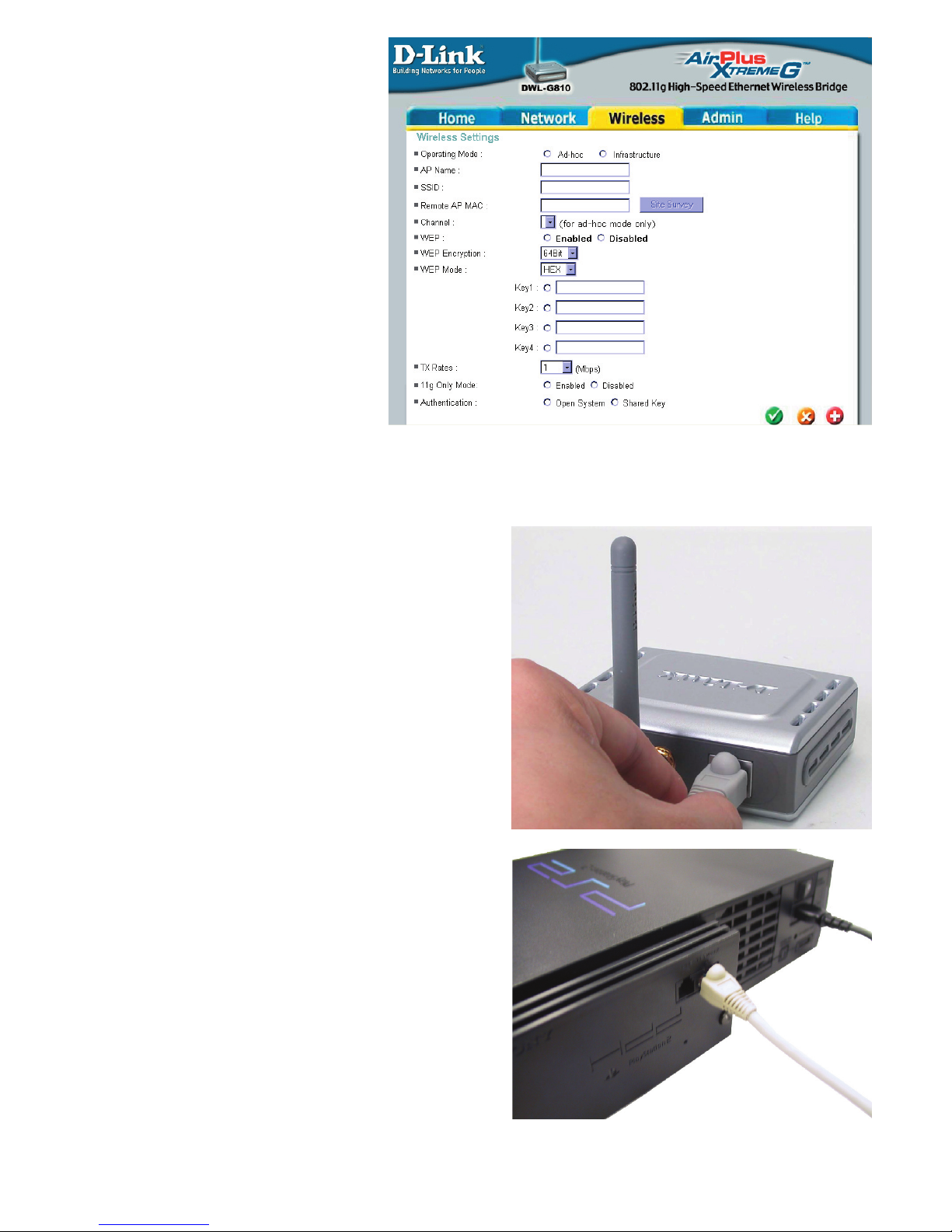

Step 2 - Wireless Setup
The default wireless settings are:
SSID = default
Channel = 6
Operating Mode = Infrastructure
Step 3 - Encryption
The DWL-G810 is capable of two
levels of wireless encryption - 64-bit,
and 128-bit.
Click Next
Click Next
Click Next
For Set Up #2 select Ad-hoc
as the operating mode.

7

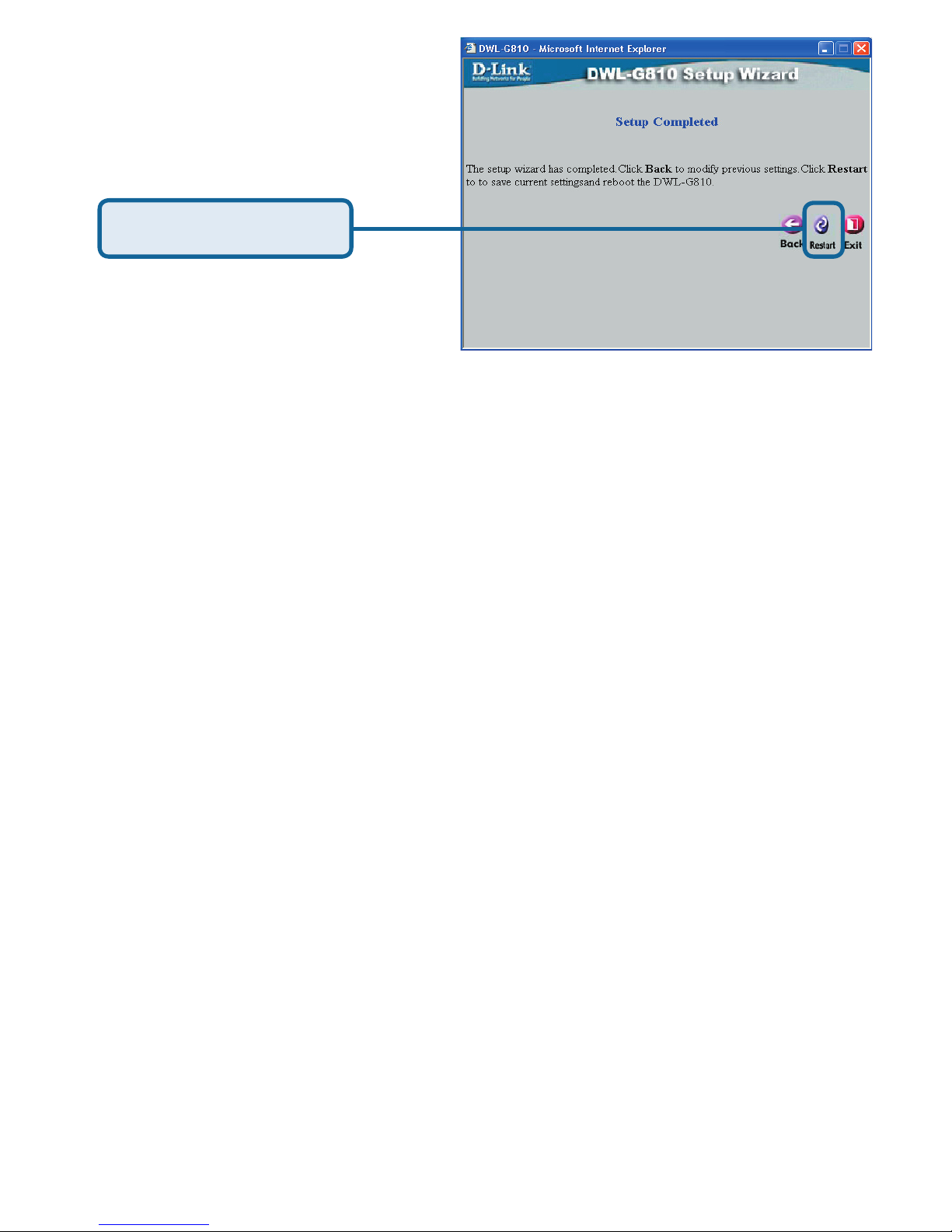

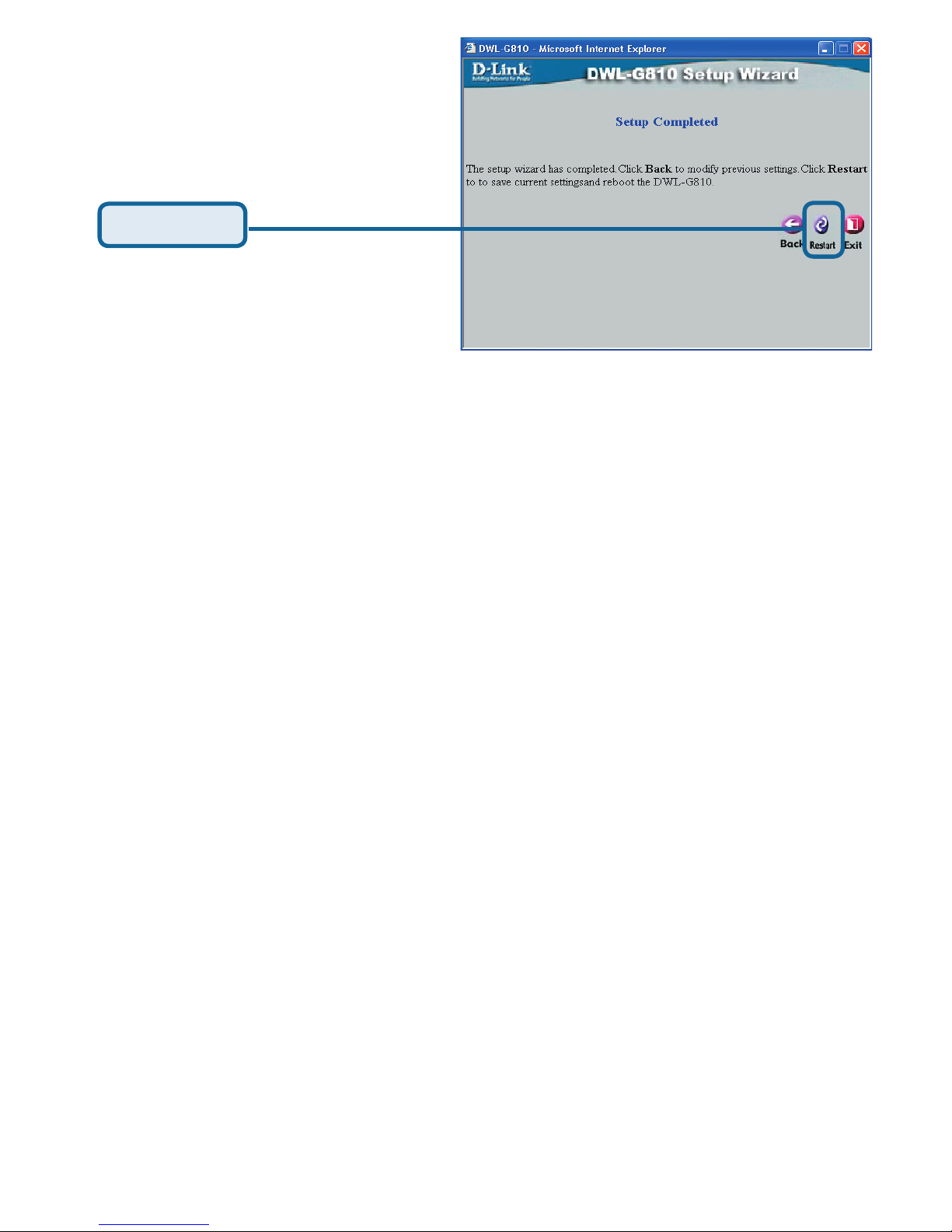

You have completed the Configuration of the DWL-G810!
Click Restart

8
Appendix
Xbox Setup
Step 2 - Connect an Ethernet cable
from the DWL-G810 to the Ethernet
port on the back of your Xbox.
Step 1 - Please refer to Step 4
for configuring and modifying
the wireless settings of the
DWL-G810
In order to connect to the XBox
Live service, you will need to
have the proper XBox Live equipment
and account.

9
Appendix
PlayStation 2 Setup
Step 1 - Please refer to Step 4
for configuring and modifying
the wireless settings of the
DWL-G810
Step 2 - Connect an Ethernet cable
from the DWL-G810 to the Ethernet port
on the back of your PlayStation 2.

10
Appendix

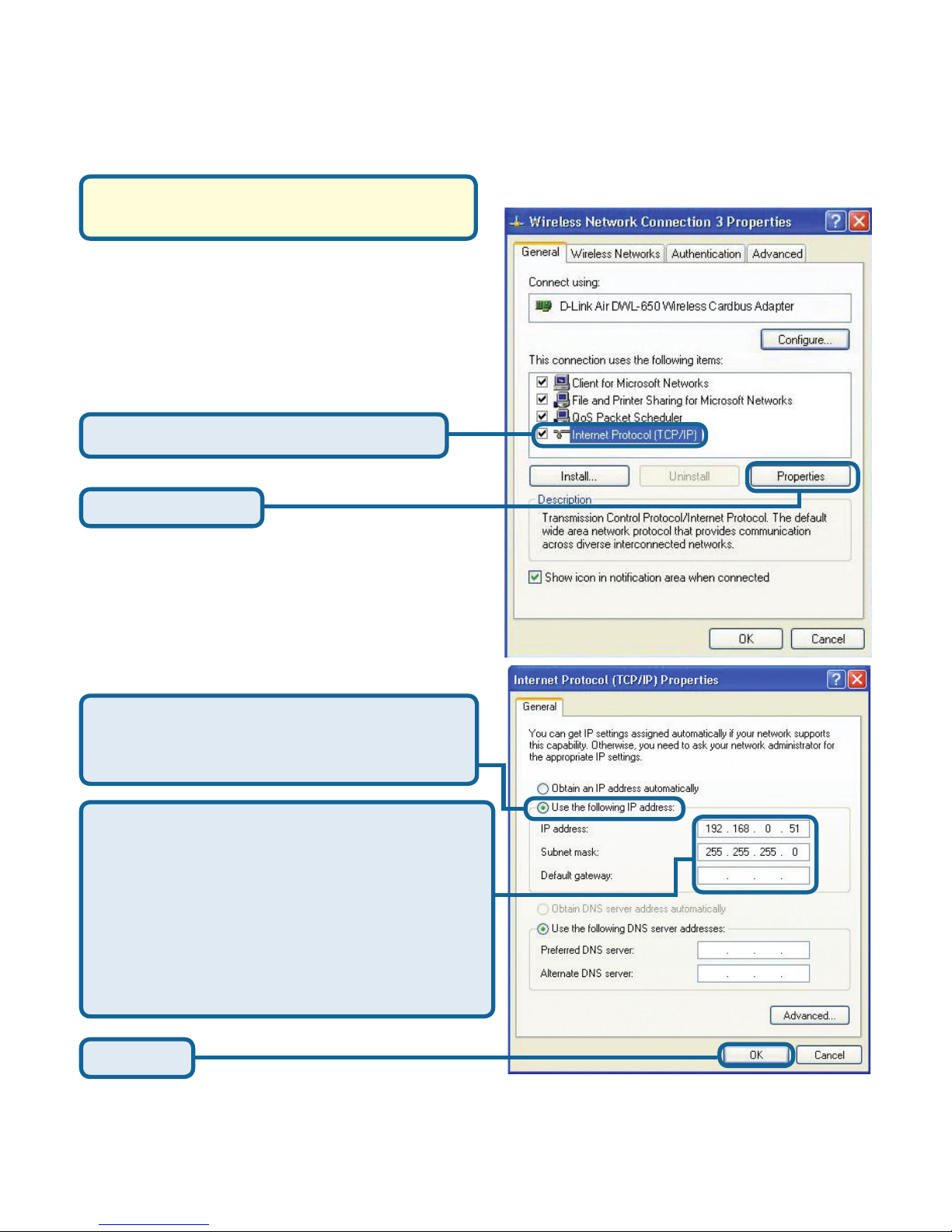

To assign a Static IP Address to the laptop or computer that you are using to configure
the DWL-G810, please do the following:
Assigning a Static IP Address in Windows
Go to Start > Double- click on Control
Panel > Double-click on Network
Connections > Right-click on Local
Area Connections > Click Properties
Select Use the following IP address in
the Internet Protocol (TCP/IP) Properties
window
Click OK
Note: The following screens are taken using
Windows XP. Your screens may look similar.
Input your IP address and subnet mask.
(The IP Address must be within the same
range as the DWL-G810. The IP Address
of the DWL-G810 is 192.168.0.30. You
can assign 192.168.0.51 for your computer.
No two computers can have the same
IP Address. Assign a subnet mask of
255.255.255.0.)
Highlight Internet Protocol (TCP/IP)
Click Properties

11

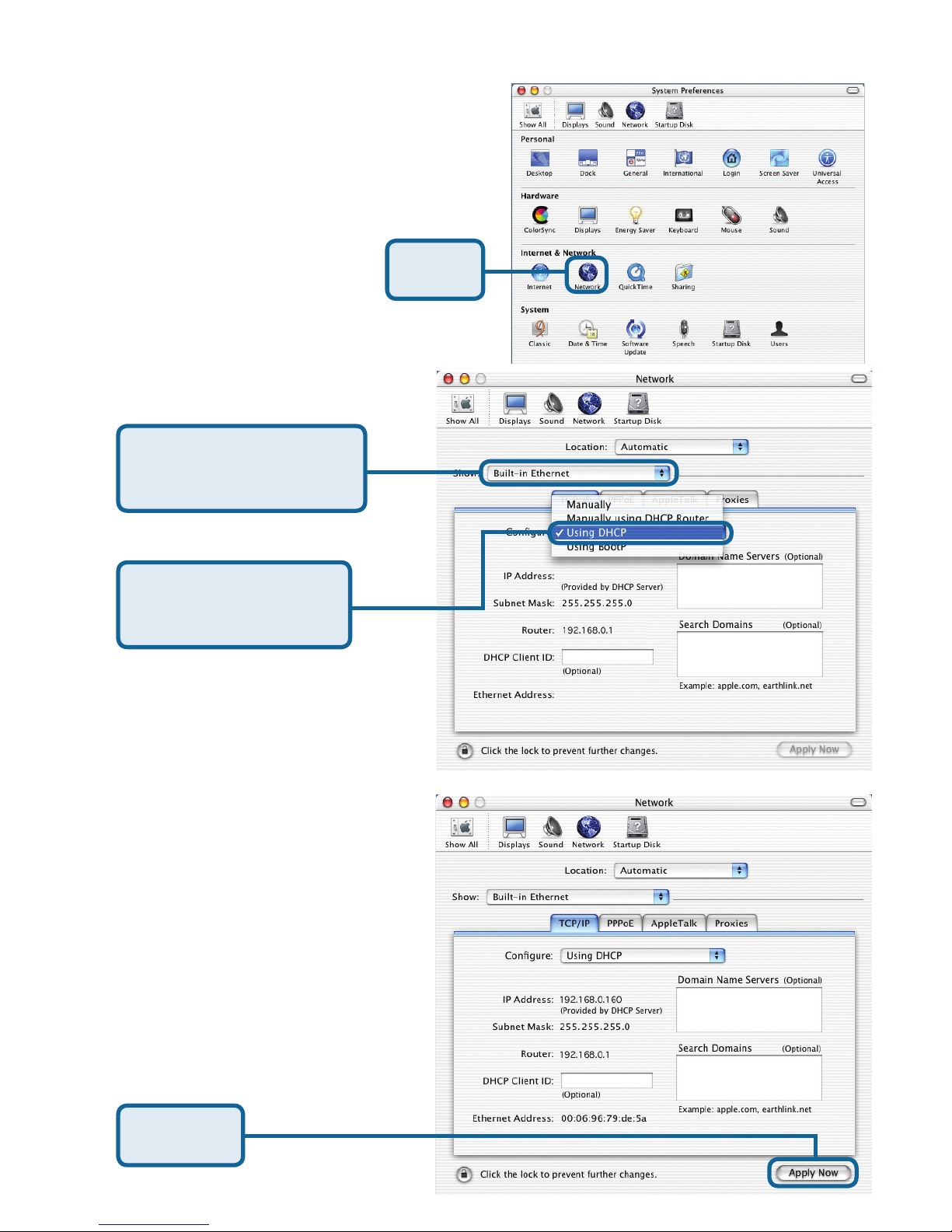

For Apple Macintosh OS X:
Go to the Apple Menu Click
on Network and Select
System Preferences
The IP address information,
the Subnet Mask, the Router’s
IP address and the Ethernet
adapter address will appear
Click on
Network
Select Using DHCP in
the Configuration pull-
down menu
Click on
Apply Now
Select Built in Ethernet
in the Show pull-down
menu

12
Technical Support
You can find software updates and user documentation on the D-Link website.
D-Link provides free technical support for customers within the United States and
within Canada for the duration of the warranty period on this product.
U.S. and Canadian customers can contact D-Link technical support through our
website, or by phone.
Tech Support for customers within the United States:
D-Link Technical Support over the Telephone:
[phone]
24 hours a day, seven days a week
D-Link Technical Support over the Internet:
http://support.dlink.com
email:[email protected]
Tech Support for customers within Canada:
D-Link Technical Support over the Telephone:
[phone]
Monday to Friday 8:30am to 9:00pm EST
D-Link Technical Support over the Internet:
http://support.dlink.ca
email:[email protected]
Tech Support for customers within
the United Kingdom & Ireland:
D-Link UK & Ireland Technical Support over the Telephone:
[phone] (United Kingdom)
[phone] (Ireland)
Monday to Friday 8:00 am to 10:00 pm
D-Link Technical Support over the Internet:
http://www.dlink.co.uk

13

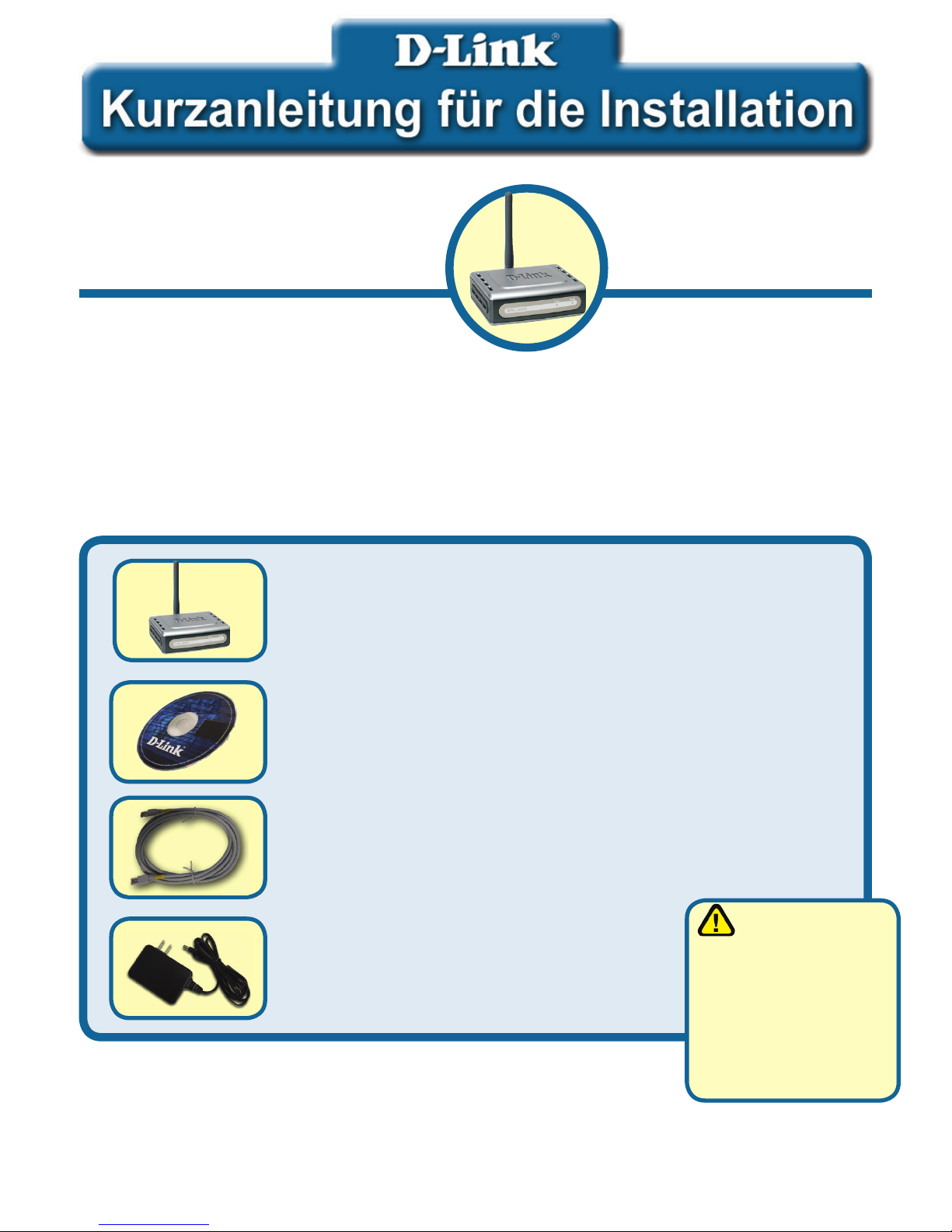

CD-ROM mit Handbuch und Garantiekarte
DWL-G810 Ethernet-Wireless-Bridge
DWL-G810
D-Link AirPlus XtremeG
Ethernet-Wireless-Bridge
Als Mindestausstattung ist erforderlich:
Ein Ethernet-kompatibles Gerät, das an die DWL-G810 angeschlossen werden kann,
z. B. Spielkonsole, Notebook, Desktop-Computer, Netzwerkdrucker oder Set-Top-Box.
Ethernet-Kabel (CAT5 UTP-kompatibel)
Netzteil 5 V, 2.5 A (Gleichstrom)
Dieses Produkt kann mit jedem
aktuellen Webbrowser eingerichtet
werden (Internet Explorer 6 oder
Netscape Navigator ab Version 7).
Vor dem Start
Lieferumfang überprüfen
©2004 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders. Software and
specifications subject to change without notice.
Die Verwendung
eines Netzteils
mit abweichender
Spannung führt zur
Beschädigung des
Geräts und zum
Erlöschen der Garantie.
Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Sie
sich an Ihren Fachhändler.

14
Die DWL-G810 an das Ethernet-Gerät
anschließen
A. Verbinden Sie das Netzteil zunächst mit der Buchse auf der Rückseite der DWL-
G810 und dann mit einer Steckdose. Die LED-Betriebsanzeige leuchtet und zeigt
damit den ordnungsgemäßen Betrieb des Geräts an.
B. Verwenden Sie das beiliegende Ethernetkabel, um den Ethernet-Anschluss auf
der Rückseite der DWL-G810 mit dem Ethernet-Anschluss des anderen Geräts
zu verbinden (z. B. Set-Top-Box, Spielkonsole, Laptop oder Desktop-Computer,
Netzwerkdrucker). Die LED blinkt, wenn Daten über die drahtlose Verbindung
übertragen werden. (Hinweis: Der Ethernet-Anschluss der DWL-G810 wird über
Auto-MDI/MDIX identifiziert. Sie können also ein ungekreuztes oder ein gekreuztes
Netzwerkkabel für die Ethernet-Verbindung verwenden.)
C. Die drahtlose Verbindung der DWL-G810 mit anderen 802.11b/g-kompatiblen
Geräten erfolgt mit Hilfe der Antenne.
B. LAN-Anschluss
Dies ist der Anschluss für
das Ethernet-Kabel zu dem
vernetzten Gerät.
C. Antenne
Für drahtlose Verbindungen
mit Funknetzwerken nach
802.11b/g.
A. Buchse für
Netzteil

15
Setup #1
Mit der DWL-G810 eine Verbindung im
Infrastructure-Modus herstellen
Verbinden Sie die DWL-G810 per Ethernetkabel mit dem netzwerkfähigen
Desktop-PC, Laptop-PC, der Set-Top-Box oder Spielkonsole.

16
Setup #2
or or
Mit der DWL-G810 eine Verbindung im
Ad-hoc-Modus herstellen
Webbasierte Konfiguration
Vor der Konfiguration
• Es empfiehlt sich, zum Konfigurieren der DWL-G810 einen Computer mit
einem Ethernet-Adapter zu verwenden, der an einen Switch angeschlossen
ist. (Hinweis: Sie können die DWL-G810 auch direkt mit dem Computer
verbinden, der für die Konfiguration eingesetzt wird.) Die Standard-IP-Adresse
der DWL-G810 ist 192.168.0.30, und die Subnetz-Maske ist 255.255.255.0. Zur
Konfiguration der DWL-G810 muss die statische IP-Adresse des Computers
im selben Bereich wie die IP-Adresse der DWL-G810 liegen. Hinweise zum
Zuweisen einer statischen IP-Adresse für Ihren Netzwerkadapter finden Sie
im Handbuch auf der CD-ROM.
Starten Sie den Webbrowser,
und geben Sie in das Adress-
feld “http://192.168.0.30” ein.
Drücken Sie anschließend die
Eingabetaste.

17
Fortsetzung
Nach der Anmeldung
wird der Bildschirm
“Home” angezeigt.
Klicken Sie auf Run Wizard
(Assistent starten).
Danach werden folgende
Bildschirme aufgerufen:
Klicken Sie auf
Next (Weiter).
Das Anmeldedialogfeld
wird angezeigt.
Geben Sie im Feld “User-
name” den Benutzerna-
men “admin” ein, und
lassen Sie das Feld
“Password” frei.
Klicken Sie
auf OK.

18
Schritt 1: Legen Sie Ihr
neues Kennwort fest. Sie
haben die Möglichkeit, ein
Kennwort einzurichten.
Schritt 2: Einrichtung für drahtlosen
Betrieb
Die Standardeinstellungen für den
drahtlosen Betrieb sind:
SSID = default
Channel = 6
Operating Mode = Infrastructure
Schritt 3: Verschlüsselung
Das Modell DWL-G810 unterstützt
die drahtlose Verschlüsselung in
64- und 128-Bit-Stärke.
Wählen Sie für Setup #2
als „Operating Mode” den
„Ad-hoc”-Modus.
Fortsetzung
Klicken Sie auf
Next (Weiter).
Klicken Sie auf
Next (Weiter).
Klicken Sie auf
Next (Weiter).

19
Die Konfiguration des drahtlosen Client-Adapters
DWL-G810 ist hiermit abgeschlossen!
Klicken Sie auf Restart
(Neu starten).

20

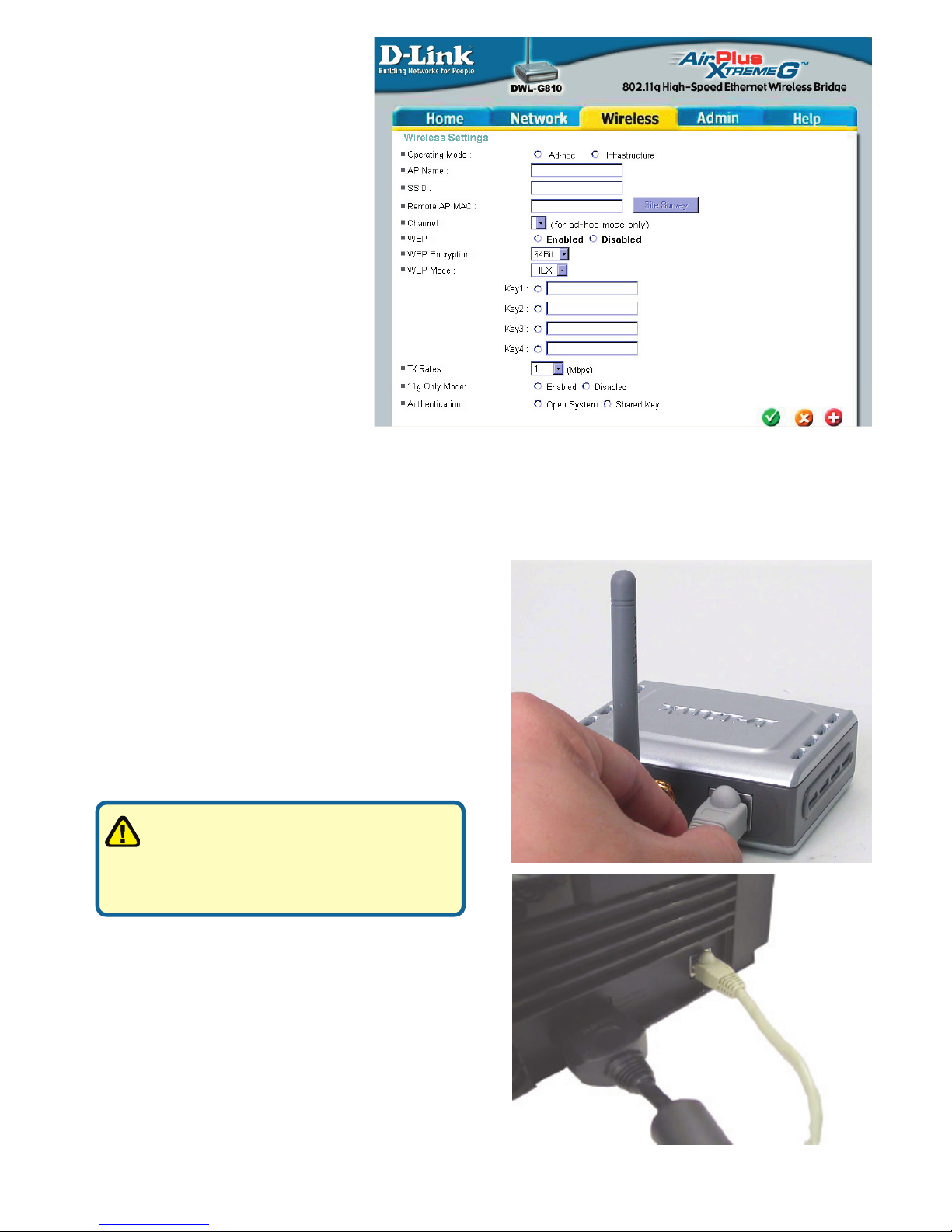

Xbox einrichten
Schritt 2 - Verbinden Sie das DWL-G810
über ein Ethernetkabel mit Ihrer Xbox.
Schritt 1 - Die Konfiguration
und Änderung der
Einstellungen des DWL-G810
für eine drahtlose Verbindung
wird in Schritt 4 beschrieben.
Sie benötigen die entsprechende
Xbox-Live-Ausstattung und ein
Benutzerkonto, um auf den Xbox-
Live-Service zugreifen zu können.
Anhang
