D-Link AirPremier AG DWL-AG530 User manual

1
DWL-AG530
©2003 D-Link Systems,Inc.All rights reserved.Trademarks orregistered trademarks arethe property oftheirrespective
holders.Softwareand specifications subjecttochange withoutnotice.
If any of the above items are missing, please contact your reseller.
CD-ROM (containing Drivers, Manual and Warranty)
This product works with the following
operating system software: Windows
XP, Windows 2000, Windows
Me, Windows 98SE
Before You Begin
DWL-AG530 Dualband Wireless PCI Adapter
Check Your Package Contents
These are the items included with your DWL-AG530 purchase:
Turn on the computer and
Insert the D- Link AirPremier DWL-AG530
Driver CD in the CD-ROM drive.
The step-by-step instructions that follow are shown in
Windows XP. The steps and screens are similar for
the other Windows operating systems
Insert the D-Link CD Into Your Desktop PC
Do NOT install
the DWL-AG530
Wireless PCI Adapter
into your computer
before installing the
driver software from the
D-Link CD!
You must have at least the following:
•A desktop computer with an available PCI 2.2, 32-bit, 5 volt PCI slot
•At least a 500MHz processor and 128MB of memory
• An 802.11a, 802.11b or 802.11g Access Point (for Infrastructure Mode) or
another 802.11a, 802.11b, or 802.11g wireless adapter (for Ad-Hoc;
Peer-to-Peer networking mode.)
AirPremierDualband
Wireless PCIAdapter
TM
1

2

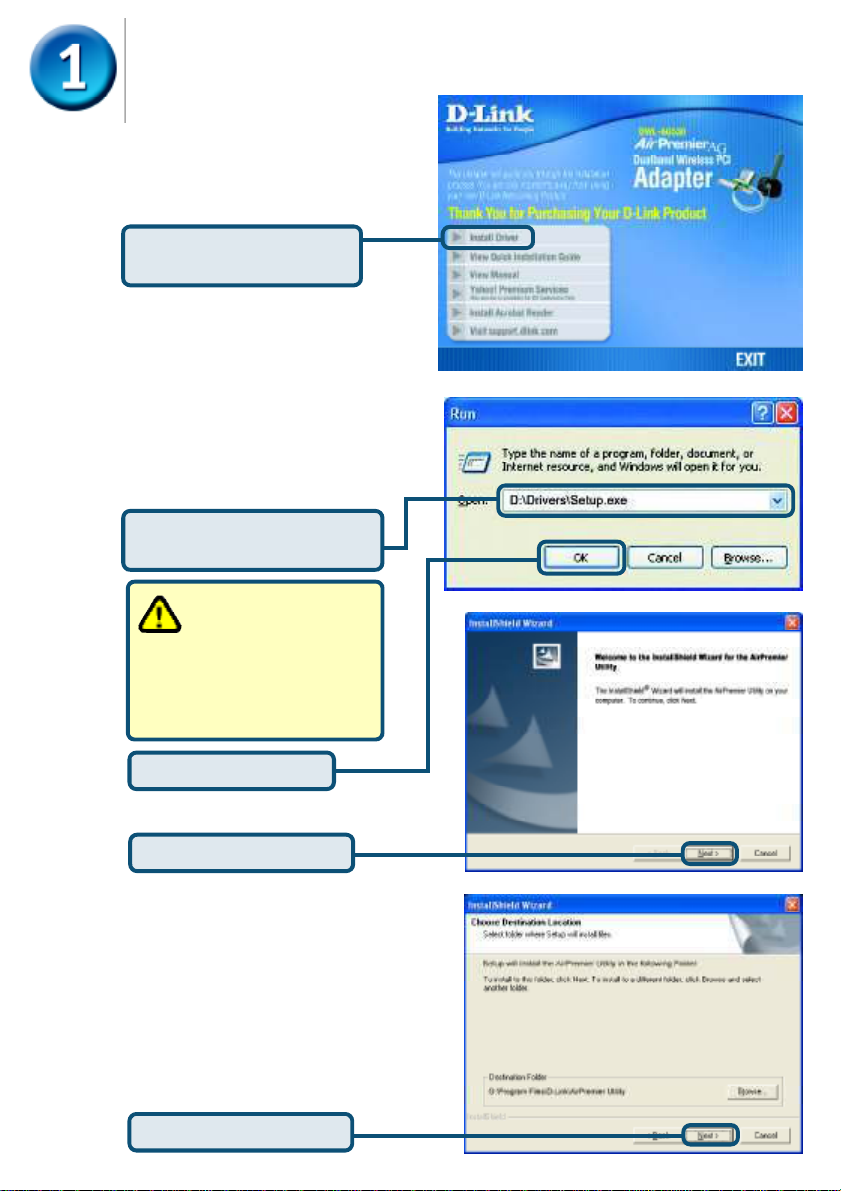

The Install Screen will appear.
If the CD Autorun function
does not automatically start
on your computer , go to
Start > Run and type “D:
\Drivers\Setup.exe.” If it does
start, proceed to the next
screen.
The letter “D”
represents the
letter of the CD-ROM
drive. Your CD-ROM
drive may be a different
drive letter.
Type “D:\Drivers\Setup.exe.”
Click OK
Click Next
Continued...

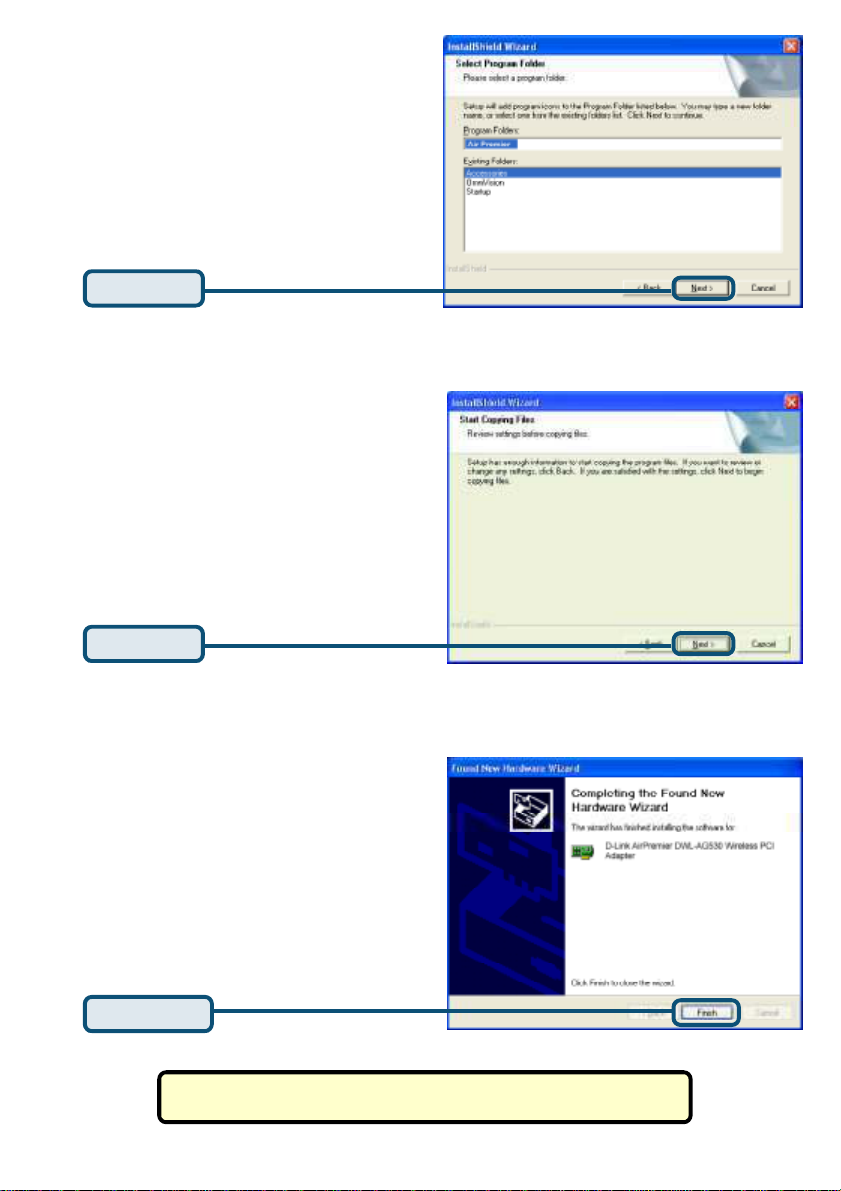

Click Next
Click Install Drivers

3
Shut down your computer
Click Next
Click Next
Click Finish

4

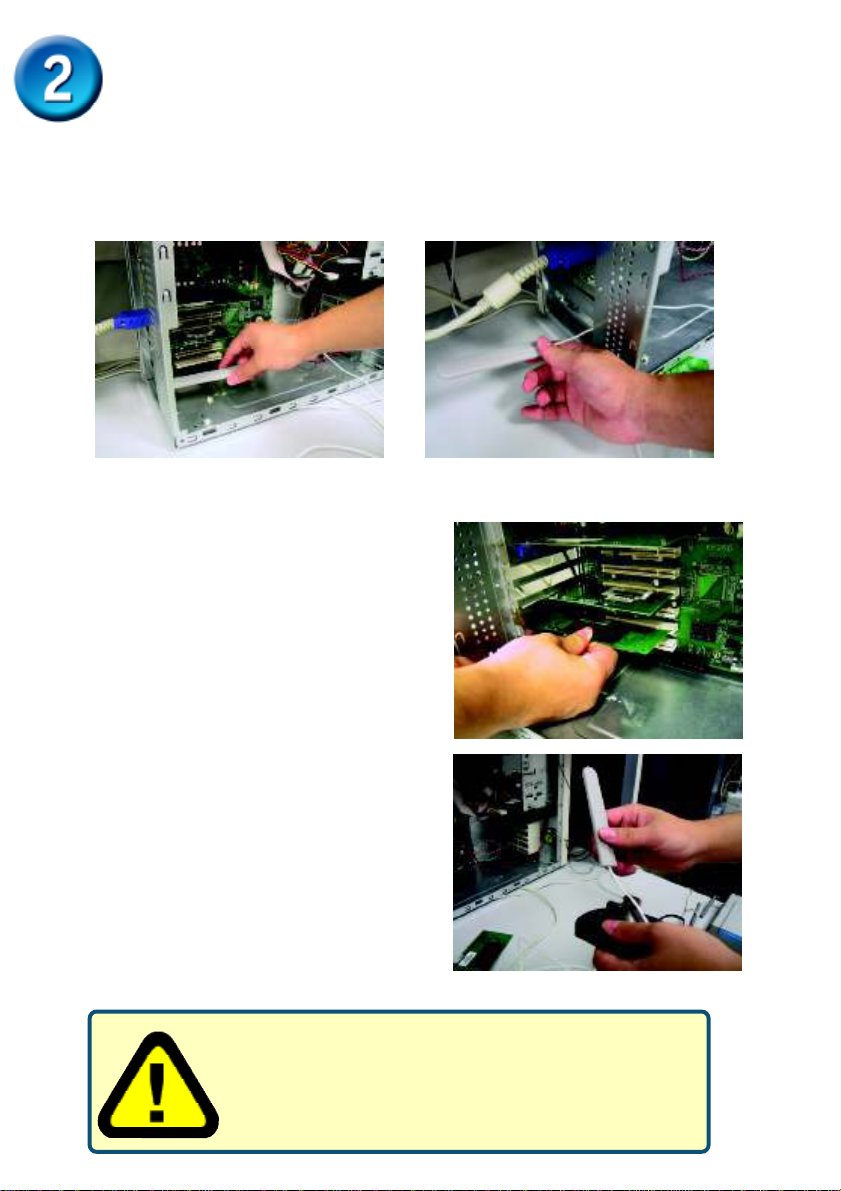

Installing the DWL-AG530 Wireless PCI
Adapter in Your Computer
To avoid damage caused by static electricity, make
sure to properly ground yourself by first touching a
metal part of your computer to discharge any static
electricity before working with the DWL-AG530.
A.Make sure to turn off your computer and unplug the power cord
before you begin. Remove the back or side cover of the
computer.
B.Carefully guide the DWL-AG530’ s antenna through the PCI
bracket opening adjacent to the PCI slot you intend to use for the
DWL-AG530.
C.Install the DWL-AG530 carefully,
and firmly set it into the available
PCI slot (which is typically white
or cream-colored).
D.Secure the DWL-AG530’ s back
panel bracket with its mounting
screw.
E. Replace the computer’ s cover.

5

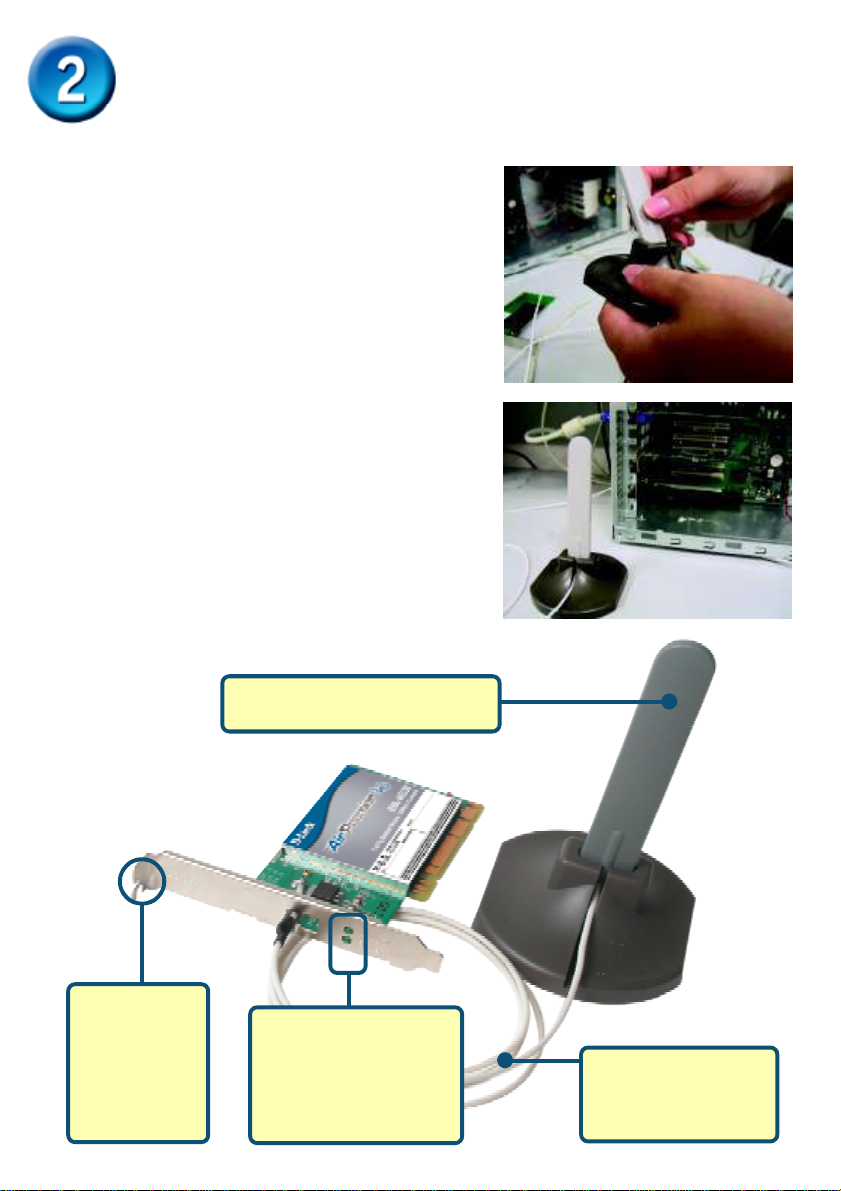

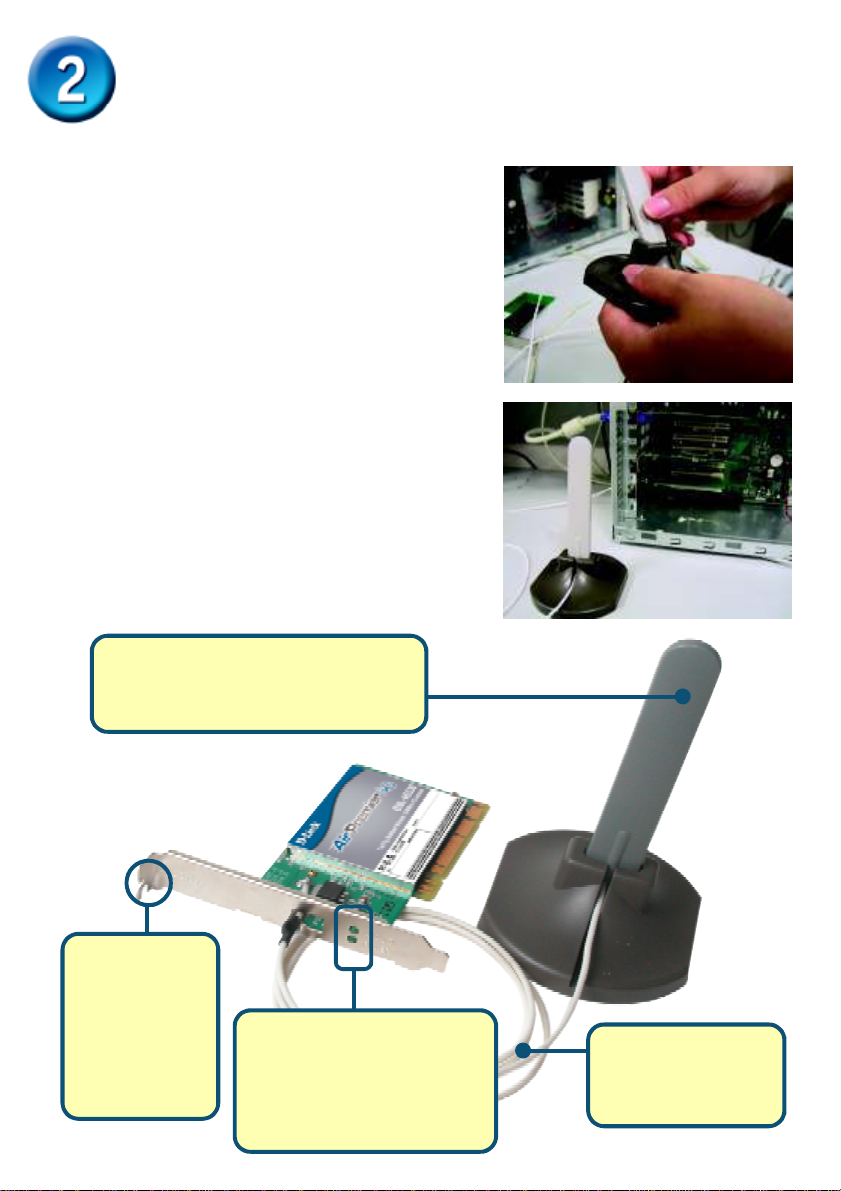

Antenna Cable —
connects the DWL-
AG530 PCI board to the
external antenna.
Screw Mount
The screw that
secures the
adapter to the
back of your
computer fits
into this slot.
Link / Activity LEDs
Indicates that the card is
properly installed when
the computer is on and
blinks when data is
being transmitted.
Antenna to wirelessly connect to
802.11a and 802.11b networks
Installing the DWL-AG520 Wireless PCI
Adapter in Your Computer (cont.)
F. Gently connect the antenna to the antenna
stand.
G. Finished!

6

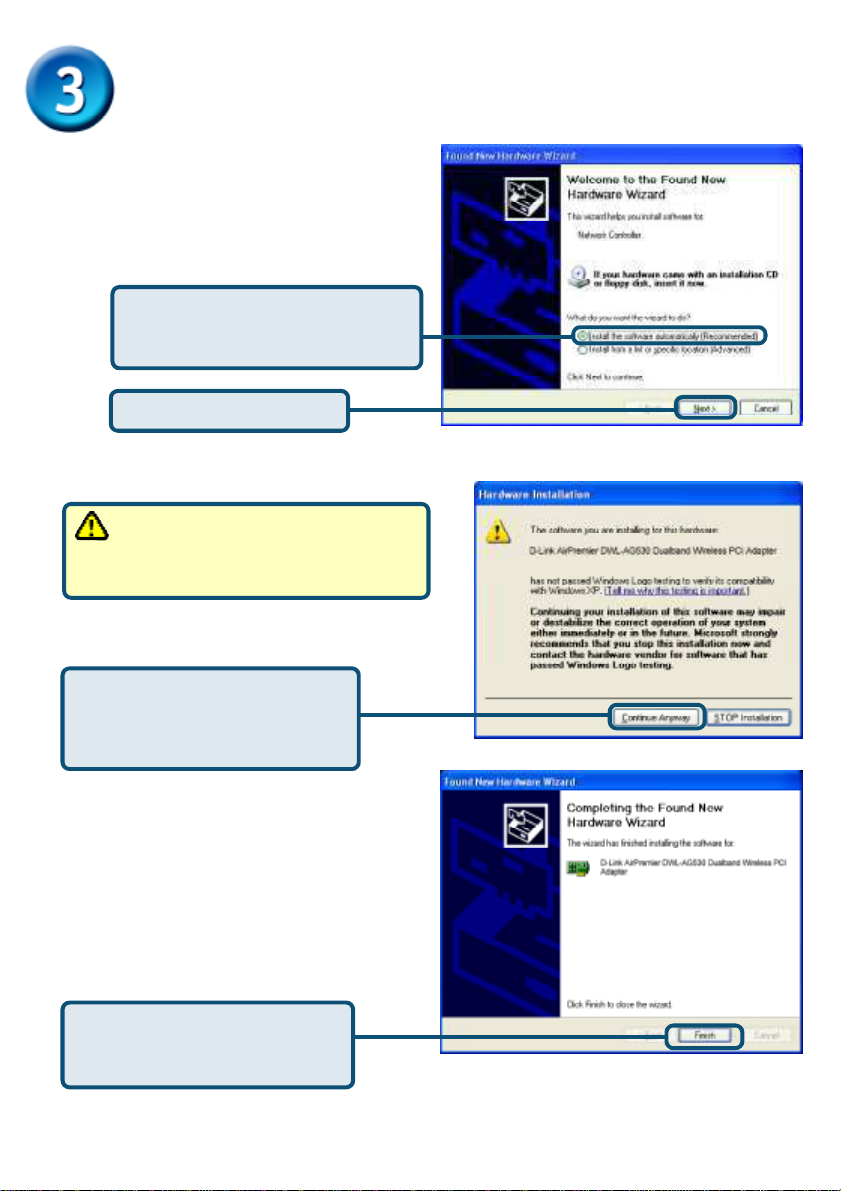

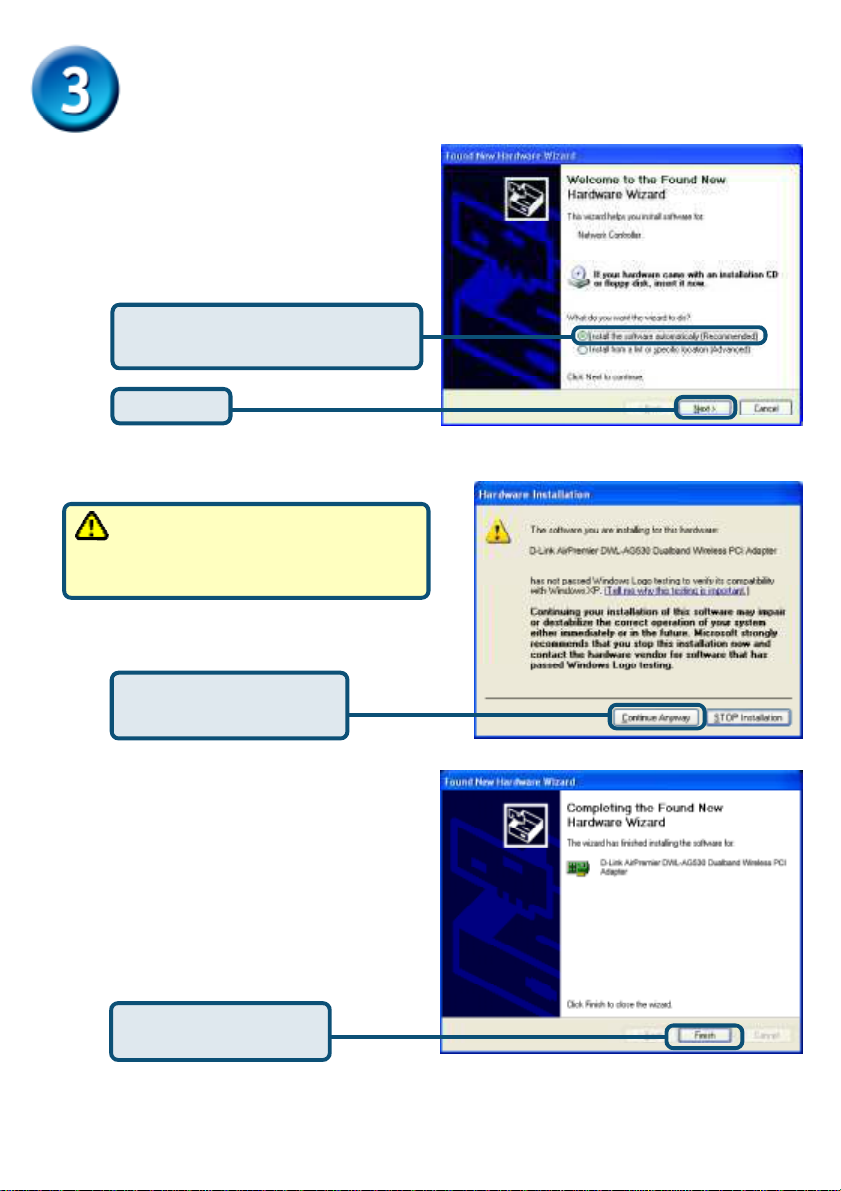

For Windows XP: This Hardware
Installation alert screen may appear
after the desktop computer restarts.
Click Continue Anyway
to finalize the installation
Click Finish to finalize
the installation.
When you restart your computer
this Found New Hardware
Wizard (Windows XP) screen
will appear:
Click Next
Select Install the software
automatically (Recommended)
Restart Your Computer

7

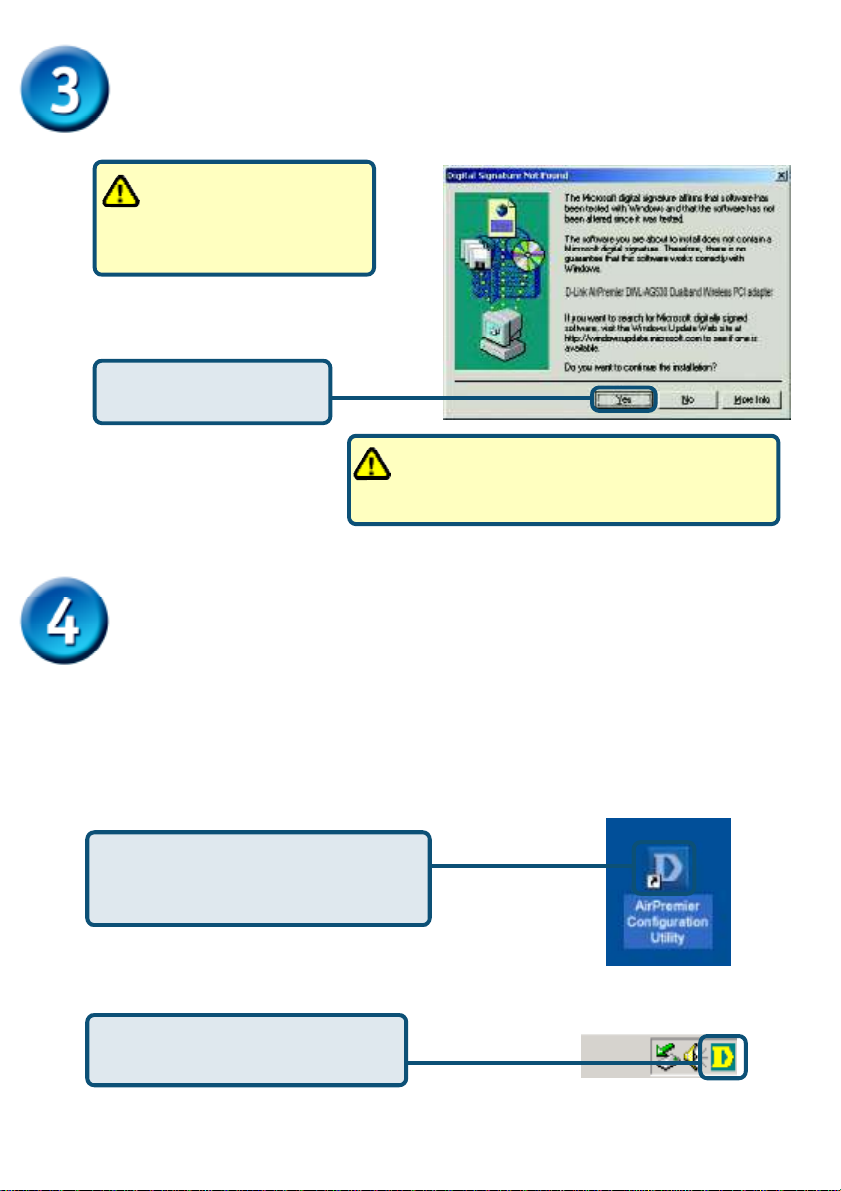

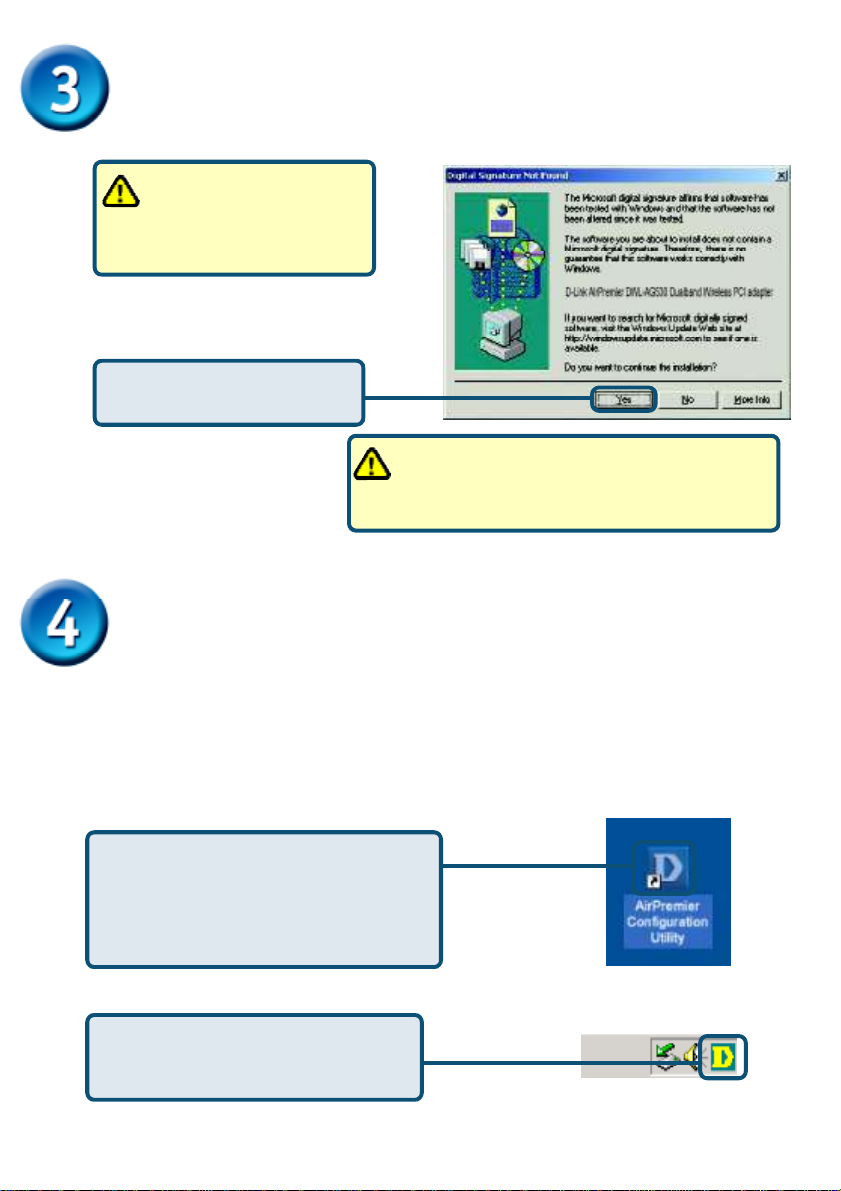

For Windows 2000, this
Digital Signature Not
Found screen may appear
after your computer restarts.
The D-Link driver software for this device is
undergoing Windows Logo testing.
Microsoft certification is pending.
Click Yes to finalize the
installation.
Your Installation is Complete!
After you’ ve continued in Windows 2000, Me, or 98SE, the D-Link AirPremier
DWL-AG530 Configuration Utility will automatically start and the utility icon will
appear in the bottom right hand corner of the desktop screen (systray). If this
icon appears GREEN, then you have successfully installed the DWL-AG530,
are connected to a wireless network and are ready to communicate!
Double-click the utility icon to
use the configuration utility.
If the utility icon does not appear,
double-click the shortcut icon that
has appeared on your desktop.
Continued...

8
Appendix

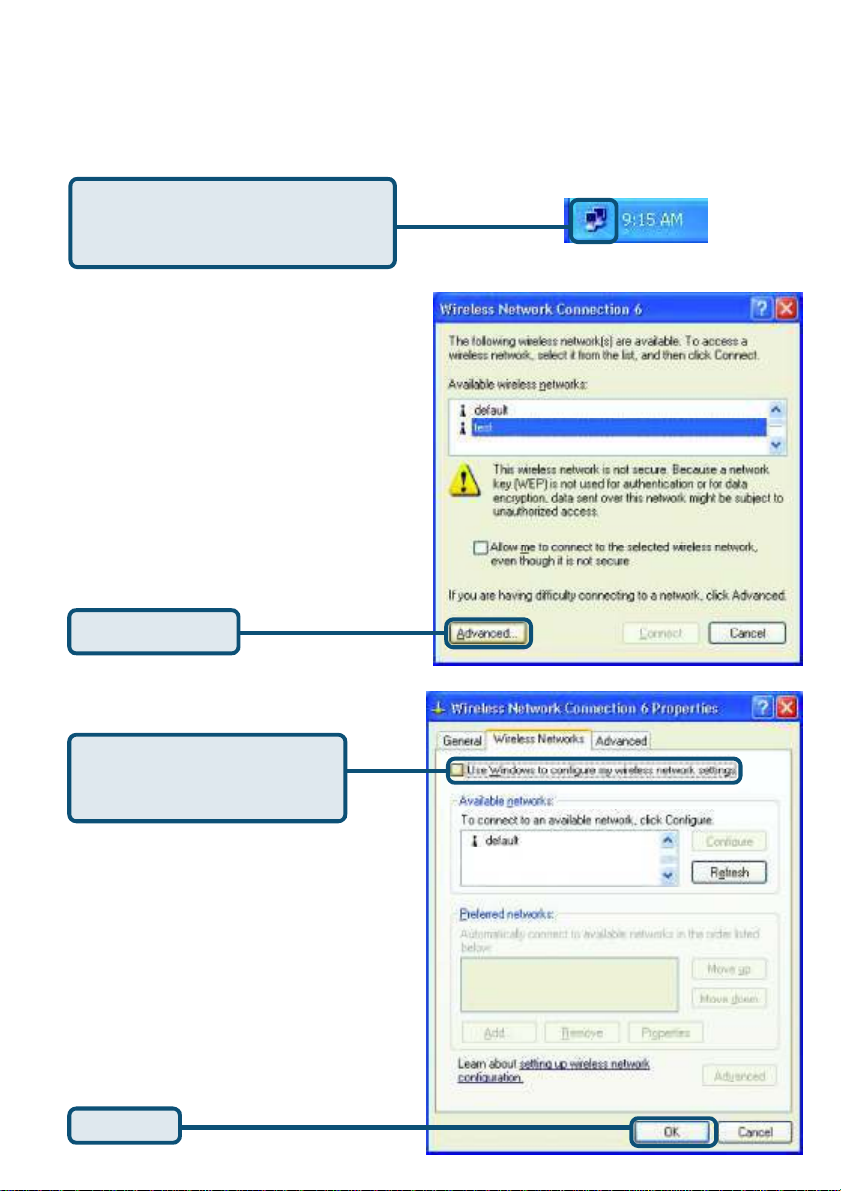

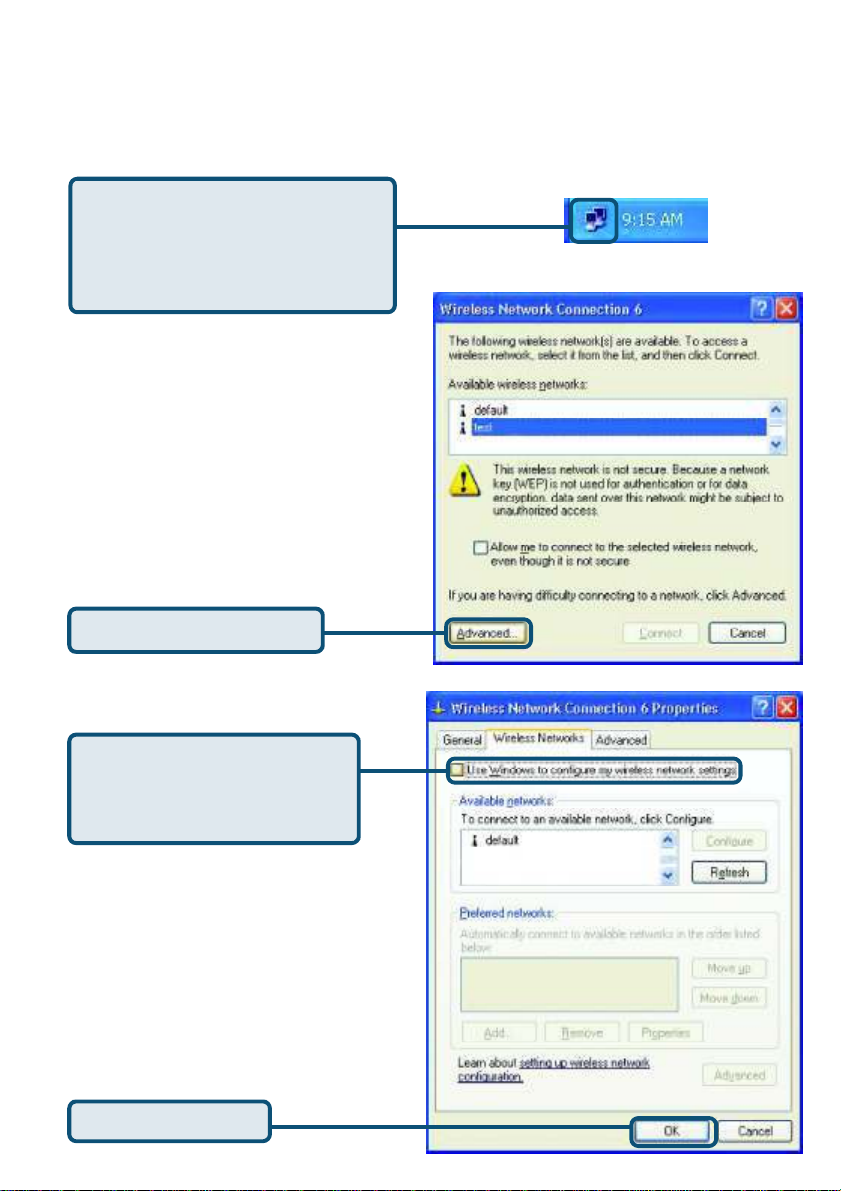

Click the XP Networking icon
to use the Zero Configuration
Wireless Settings.
Click Advanced
Uncheck “Use Windows to
configure my wireless net-
work settings.”
Click OK
For Windows XP, if you wish to use the AirPremier utility, please do the following
steps.

9
Appendix (Continued)

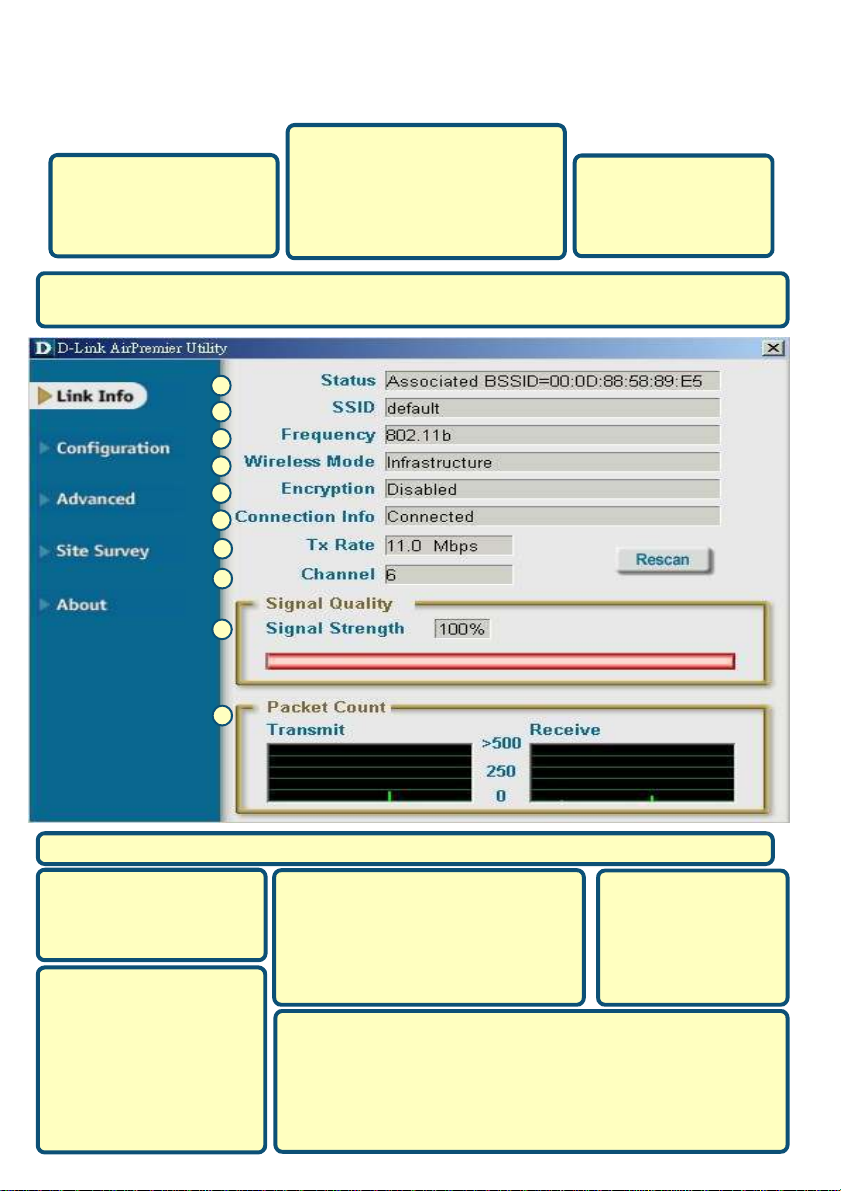

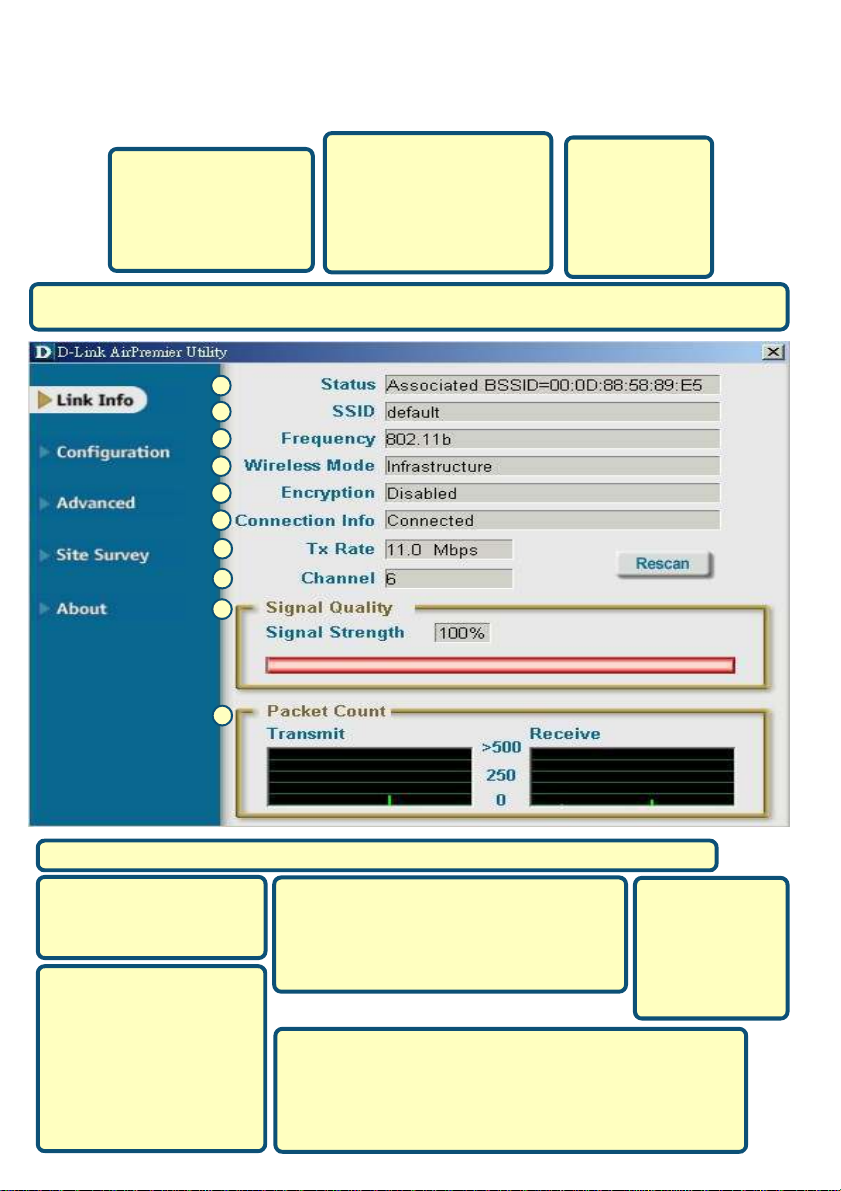

Using the Configuration Utility
A. Status: Displays the
MAC Address of the
Access Point that is
associated with the
DWL-AG530.
B. SSID:The Service Set
Identifier is the name
assigned to the wireless
network. The factory
SSID setting is set to
default.
G. TxRate: The default
setting is Auto; meaning,
TxRate settings are
automatically determined
by the DWL-AG530
depending on the
distance from the access
point.
I. Signal Quality : Displays the Link Quality for the DWL-
AG530 wireless connection to the access point. The
Signal Strength represents the wireless signal be-
tween the access point and the DWL-AG530. The
percentage coincides with the graphical bar.
H. Channel: Displays the channel
information. By default, the channel is
set to 6. Please note that the DWL-
AG530 will automatically adjust channel
depending on the Access Point.
E
C
D
F
B
A
G
J
C. Frequency:
Displays the
current fre-
quency used
by the adapter.
D. Wireless Mode: The factory setting is set to Infrastructure. Ad-Hoc mode is used for
peer-to-peer networking.
E. Encryption: Displays the current encryption status of the wireless connection.
J. Packet
Count: Graphi-
cally displays
the statistics of
data transmitted
and received.
H
I
F. Connection Info:
Displays connected or
authenticated information.

10

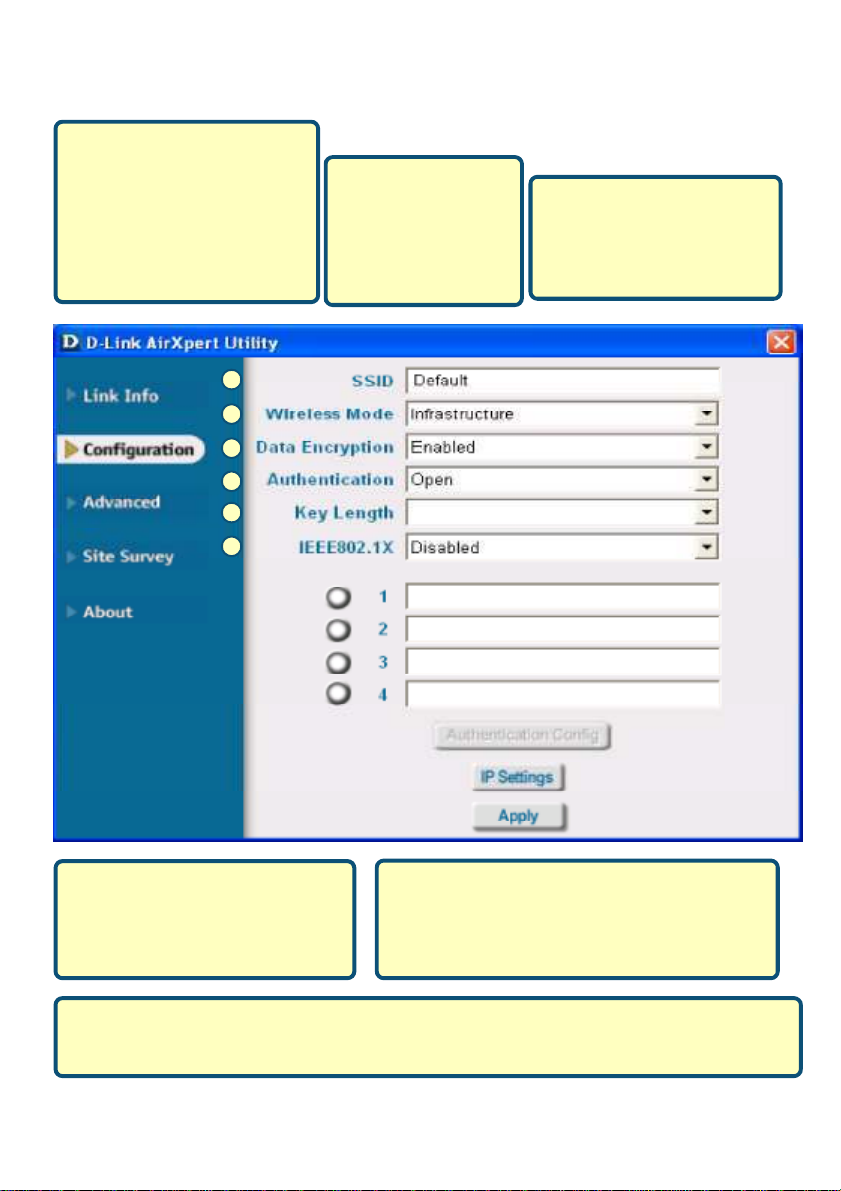

K. SSID: The Service Set
Identifier is the name as-
signed to the wireless
network. The factory SSID
setting is set to default. Make
changes here to match the
SSID on existing Wireless
Router or Access Point.
L. Wireless Mode:
The factory setting is
set to Infrastructure.
Ad-Hoc mode is used
for peer-to-peer
networking.
M. Data Encryption: The
default setting is set to
Disabled. The adapter
supports WEP and AES
when encryption is enabled.
N. Authentication: You can specify
the authentication mode for the
wireless network. The default
setting is set to Open Authentica-
tion.
O. Key Length: When encryption is enabled,
you will have the option to specify the level and
key format of the encryption used. Select the
appropriate Key Index : 1-4 and enter ACSII or
hexadecimal digits in the appropriate field.
K
L
M
N
O
P
P. IEEE 802.1x: When encryption is enabled, you will have the option to specify the level
and key format of the encryption used. Select the appropriate Key Index : 1-4 and enter
ACSII or hexadecimal digits in the appropriate field.

12
Technical Support
You can find software updates and user documentation on the D-Link website.
D-Link provides free technical support for customers within the United States and
within Canada for the duration of the warranty period on this product.
U.S. and Canadian customers can contact D-Link technical support through our
website, or by phone.
Tech Support for customers within the United States:
D-Link Technical Support over the Telephone:
[phone]
24 hours a day, seven days a week.
D-Link Technical Support over the Internet:
http://support.dlink.com
email:[email protected]
Tech Support for customers within Canada:
D-Link Technical Support over the Telephone:
[phone]
Monday to Friday 8:30am to 9:00pm EST
D-Link Technical Support over the Internet:
http://support.dlink.ca
email:[email protected]

1
DWL-AG530
©2003 D-Link Systems,Inc.Alle Rechte vorbehalten. Warenzeichen oder eingetragene Warenzeichen sind Eigentum der
entsprechenden Inhaber. Änderungen an Software und Spezifikationen vorbehalten.
Bei Fehlen einiger der oben aufgeführten Positionen kontaktieren Sie bitte Ihren
Fachhändler.
CD-ROM (enthält Treiber, Handbuch und Garantie)
Dieses Produkt ist für folgende
Betriebssysteme geeignet: Windows
XP, Windows 2000, Windows
Me, Windows 98SE
Bevor Sie anfangen
DWL-AG530 Dualband Wireless PCI Adapter
Prüfen Sie den Paketinhalt
MitdemKaufIhresDWL-AG530-Adapterserhalten SiefolgendesZubehör:
Starten Sie den Rechner und legen Sie die
D- Link Air Premier DWL-AG530-Treiber-CD
in das CD-ROM-Laufwerk ein.
Die im Folgenden dargestellten Anleitungsschritte
erscheinen unter Windows XP. Alle Arbeitsschritte und
Anzeigen sind in ähnlicher Form auch unter den
anderen Windows-Betriebssystemen vorhanden.
Legen Sie die D-Link CD-ROM in Ihren
Rechner ein Installieren Sie
den DWL-AG530-
Wireless PCI Adapter
NICHT in Ihrem Rechner
bevor die Treibersoftware
von der D-Link-CD
installiert wurde!
YAls Mindestausstattung ist erforderlich:
•Ein Desktop-Rechner mit einem freien PCI 2.2-, 32-Bit-, 5-Volt-Slot
•Ein PC mit einem 500 MHz-Prozessor und 128 MB Hauptspeicher (oder mehr)
• Ein 802.11a-, 802.11b- oder 802.11g-Access Point (für Infrastructure Mode)
bzw. ein anderer 802.11a-, 802.11b- oder 802.11g-Wireless Adapter (für Ad-Hoc;
Peer-to-Peer Networking Mode.)
AirPremierDualband
Wireless PCIAdapter
TM
1

2
Nun wird der
Installationsbildschirm angezeigt.
Geben Sie “D:\Drivers\
Setup.exe” ein.
Fortsetzung…
Klicken Sie auf Install
Drivers
Wird die CD nicht automatisch
gestartet, gehen Sie zu Start >
Ausführen und geben Sie „ D:
\Drivers\Setup.exe“ ein. Wenn
die CD danach startet, gehen Sie
weiter zum nächsten Bildschirm.
Der Buchstabe “D”
steht für Ihr CD-
ROM-Laufwerk. Ihr
Laufwerk kann auch
einen anderen
Buchstaben haben.
Klicken Sie auf OK

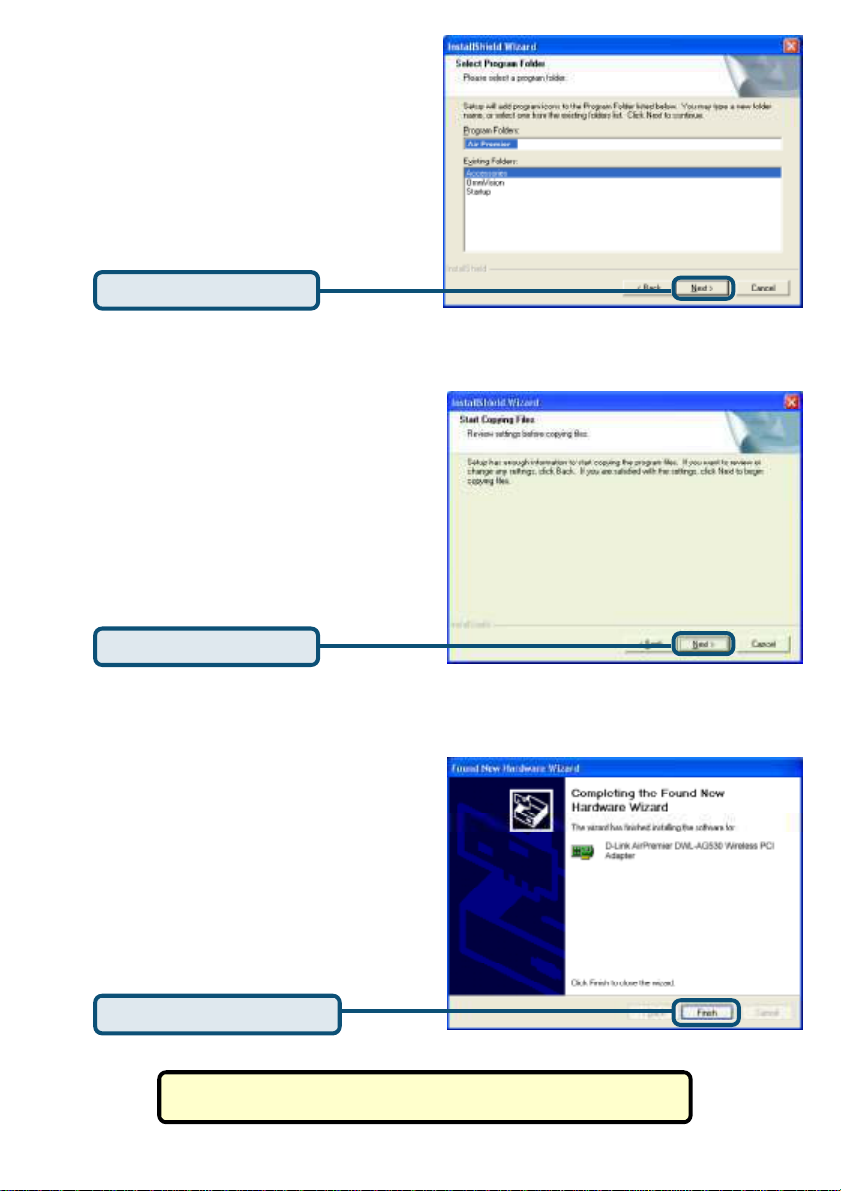

KlickenSieaufNext
KlickenSieaufNext

3
KlickenSieaufFinish
KlickenSieaufNext
KlickenSieaufNext
Fahren Sie den Computer

4
Installation des DWL-AG530 Wireless
PCI Adapters in Ihrem Rechner
Um eine Beschädigung empfindlicher elektronischer
Bauteile durch elektrostatische Entladung zu
vermeiden, sollten Sie sich zuerst durch Berühren
eines frei liegenden Metallstücks am PC-Gehäuse
selber erden, bevor Sie den DWL-AG530-Adapter
einsetzen.
A.Fahren Sie Ihren Rechner herunter und ziehen Sie das Stromkabel ab,
bevor Sie anfangen. Entfernen Sie die Rück- bzw. Seitenabdeckung Ihres
Rechners.
B.Ziehen Sie die Antenne des DWL-AG530-Adapters vorsichtig durch die
Öffnung des PCI-Slots, in dem Sie den WirelessAdapter einsetzen.
C.Schieben Sie den DWL-AG530-
Adapter vorsichtig in einen freien PCI-
Slot (dieser ist in der Regel weißoder
cremefarben) und lassen Sie diesen
fest einrasten.
D.Schrauben Sie den DWL-AG530-
Adapter an seiner Rückabdeckung
fest.
E. Setzen Sie die Rück- bzw.
Seitenabdeckungdes
Rechnergehäuseswiederein.

5
Installation des DWL-AG520 Wireless
PCI Adapters in Ihren Rechner (Forts.)
F. Befestigen Sie dieAntenne vorsichtig an dem
Antennenständer.
G. Fertig!
Antennenkabel —
verbindet den DWL-
AG530-PCI-Adapter
mit der externen
Schraubbefestigung
Hier wird die
Schraube
angebracht, die
den Adapter auf
der Rückseite
des Rechners
befestigt.
Verbindungs-/ Aktivitäts-LED
Dieses LED zeigt bei
laufendem Computer an, dass
die Karte richtig installiert ist,
und blinkt bei einer
Datenübertragungs-Aktivität.
Antenne für Tisch- oder
Wandbefestigung zur drahtlosen
Verbindung mit einem 802.11a- oder
802.11b-Netzwerk

6
KlickenSieaufInstallation
fortsetzen,umdieInstallation
abzuschließen.
KlickenSieauf
Fertigstellen,umdie
Installation abzuschließen.
Beim Neustart Ihres Rechners
erscheint das Fenster Neue
Hardware gefunden
(Windows XP):
Wählen Sie die Option Soft-
ware automatisch installieren
(Empfohlen) aus.
Rechner-Neustart
Klicken Sie auf Next
Für Windows XP: Nach dem
Neustart kann das Warnfenster Hard-
ware Installation erscheinen.

7
Unter Windows 2000 kann
nach dem Neustart das
Fenster Digitale Signatur
Nicht gefunden erscheinen.
Für die D-Link Treibersoftware wird
derzeit das Windows Logo-Testing
durchgeführt. Eine Microsoft Zertifizierung ist
beantragt.
Klicken Sie auf Ja, um die
Installation abzuschließen.
Glückwunsch! Die Installation ist nun
abgeschlossen.
Unter Windows 2000, ME oder 98SE wird dann das D-Link Air Premier
DWLAG530-Konfigurations-Hilfsprogramm automatisch gestartet und das
Programmsymbol erscheint in der rechten unteren Ecke des Desktop-Bildschirms
(Taskleiste). Erscheint das Symbol in GRÜN,ist Ihr DWL-AG530-Adapter
erfolgreich installiert, Sie sind mit einem Wireless-Netz verbunden und
kommunikationsbereit!
DoppelklickenSieaufdas
Symbol,umdas Konfigurations-
Hilfsprogramm zustarten.
Sollte das Programmsymbol nicht
angezeigt werden, doppelklicken
Sie einfach auf das neu
angelegte Verknüpfungssymbol
auf Ihrem Desktop.
Fortsetzung...

8
Anhang
Klicken Sie auf das Netzwerk-
Symbol in der Taskleiste von
XP, um die Zero Configuration
Wireless Settings zu
verwenden.
Klicken Sie auf Erweitert
Entmarkieren Sie das
Kontrollkästchen Windows
zum Konfigurieren der
Einstellungen verwenden.
Klicken Sie auf OK
Um das AirXpert-Hilfsprogramm unter Windows XP einzusetzen, gehen Sie wie
folgt vor:

9
Anhang (Fortsetzung)
Benutzung des Konfigurations-Hilfsprogramms
G. TxRate : Die
Standardeinstellung lautet
Auto, d.h. die TxRate-
Einstellungen werden
vom DWL-AG530-Adapter
je nach Abstand zum
Access Point automatisch
gewählt.
I. Signal Quality : Zeigt die Verbindungsqualität der DWL-
AG530-Wireless-Verbindung zum Access Point an. Durch
den Signal Strength-Wert wird die Stärke des
Verbindungssignals zwischen dem Access Point und dem
DWL-AG530-Adapter angezeigt. Die grafische Anzeige gibt
die prozentuale Signalstärke wieder.
H. Channel: Zeigt die Channel-Daten
an. Der Kanal ist standardmäßig auf
den Wert 6 eingestellt. Beachten Sie,
dass der DWLAG530-Adapter den
Kanal je nach Access Point
automatisch einstellt.
E
C
D
F
B
A
G
J
E. Encryption : Zeigt den aktuellen Verschlüsselungsstatus der drahtlosen Verbindung an.
J. Packet Count :
Grafische
Übertragungsstatistik
der gesendeten und
empfangenen Daten.
H
I
F. Connection Info :
Informationen über
Verbindung und
Authentifizierung.
A.Status : Zeigt die MAC-
Adresse des Access
Point an, der zum DWL-
AG530-Adapter gehört.
B. SSID : Der Service Set
Identifier ist die
Namensbezeichnung des
Wireless-Netzes. Die
werksseitige SSID-Einstellung
wird als Standard verwendet.
C. Frequency :Zeigt
die gerade vom
Adapter verwendete
Frequenz an.
.
D. Wireless Mode : Die werksseitige SSID-Einstellung lautet Infrastructure. Ad-Hoc Mode
wird für Peer-to-Peer Networking verwendet.
