D-Link DPR-2000 User manual

WIRELESS G
USB MULTIFUNCTION PRINT SERVER
Quick Install Guide+
Руководство по быстрой установке+
Guía de instalación rápida+
Guia de instalação rápida+
快速安裝手冊+
Petunjuk Pemasangan Cepat+
DPR-2000

2
This product can be set up using
any current web browser, i.e.,
Internet Explorer 6 or Netscape
Navigator 7.0
5V DC, 3A Power
Adapter
Before You Begin
Check Your Package Contents
DPR-2000 USB Multi-Function Print Server
CD-ROM (Software, Manual and Warranty)
Ethernet (CAT5 UTP) Cable
If any of the above items are missing, please contact your reseller.
This Quick Installation Guide provides you with step-by-step instructions to set up
your MFP Server and start your printing tasks. The model you have purchased may
be slightly different from those seen in the illustrations. For more detailed information
regarding the Print Server, please refer to the User’s Manual that is included in your
installation CD.
NOTE: The images and setting values in this manual are FOR YOUR REFERENCE ONLY.
The actual settings and values depend on your Print Server, system and network.
Using a power supply
with a differe n t
voltage rating will damage
this product and void its
warranty.
DPR-2000
Wireless G USB
Multifunction Print Server
©2008 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective
holders. Software and specications subject to change without notice.

3
EXTERNAL FEATURES
Physical Interfaces
USB Ports
Ethernet Port (LAN)
DC Power Connector
Reset Button (Bottom Panel)

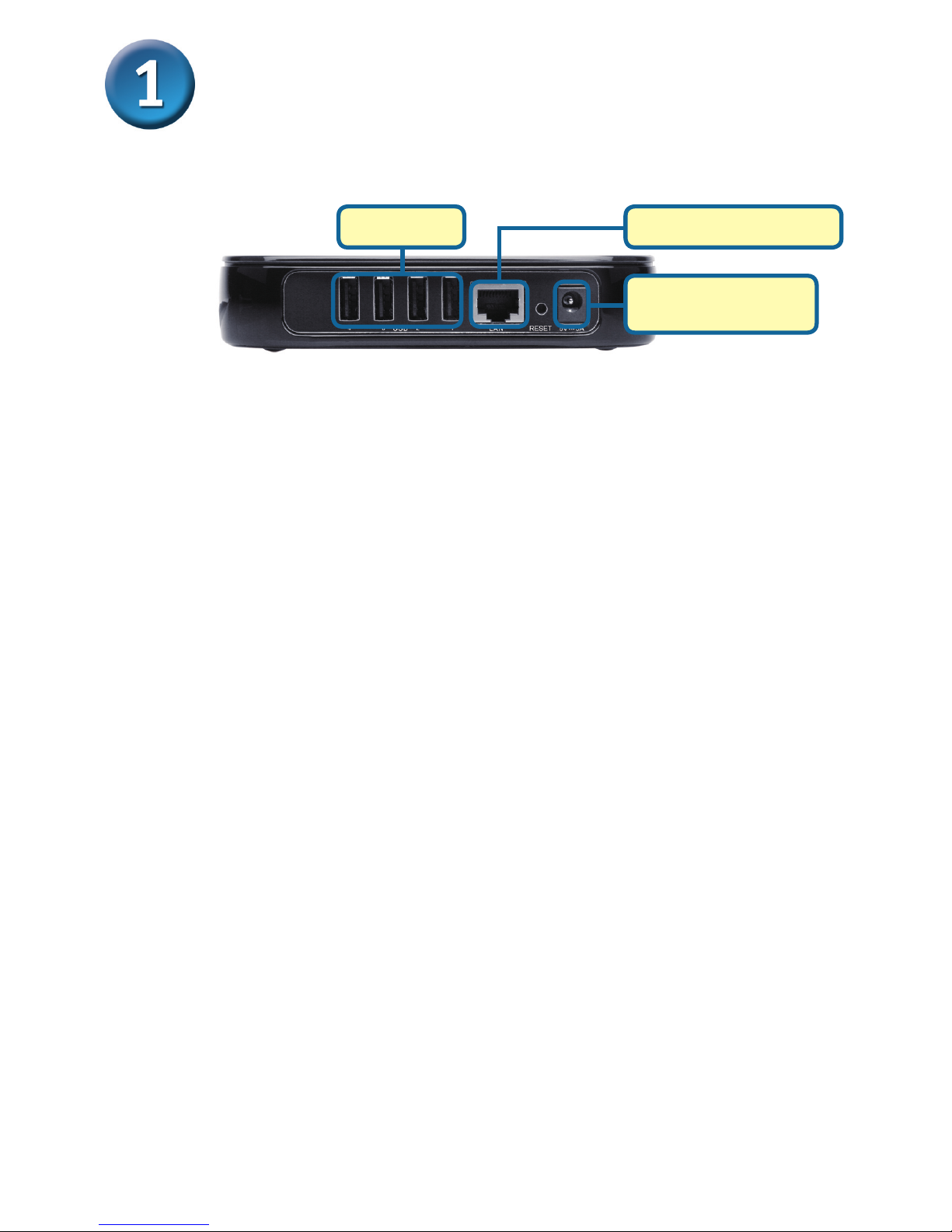

The DPR-2000’s USB ports are located on the rear panel. The port can be congured
using the web congurator which allows users to congure settings through their
web browser.
The default IP address of the DPR-2000 is automatically acquired from a DHCP
server on the network. If a DHCP server cannot be found the default IP address for
the DPR-2000 will be 192.168.0.10.
NOTE : The PC’s IP address must be in the same subnet as the Print Server’s IP
address for the two devices to communicate. (For example, if the Print
server’s IP address is 192.168.0.10, with a subnet mask of 255.255.255.0,
then your computer’s IP address should be 192.168.0.x, where x is a value
between 1-254, excluding 10.)
The Print Server’s rear panel features an RJ-45 port for the connection of a
10/100Mbps CAT 5 Ethernet cable. The port supports the NWay protocol, allowing
the Print Server to automatically detect or negotiate the transmission speed of the
network.
The DC power input connector is located on the Print Server’s rear panel and is
labeled DC 5V.
Press and release this button to reset the MFP Server. To restore the device to
factory default settings , press and hold the button for three seconds until the USB
LED on the front panel lights up and then release the button.
USB Ports
DC Power Connector
LAN Ethernet Port

4
LED INDICATORS
Power
USB
Link/Act

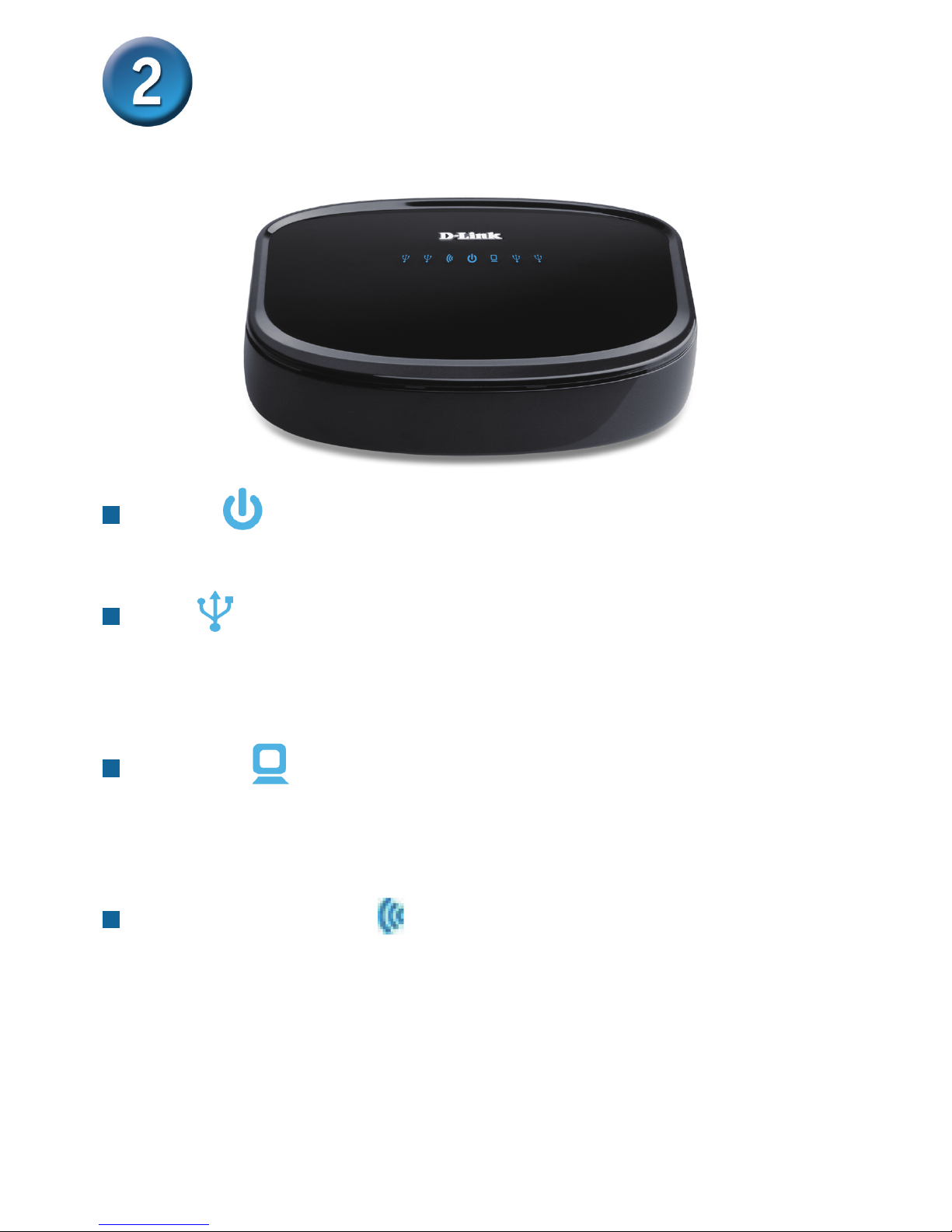

The top panel of the Print Server features four LED indicators:
A steady blue light conrms that the Print Server is turned ON.
A steady blue light indicates the printer is online and successfully connected to
the print server. This light will also blink to indicate that data is being transferred
between the print server and printer.
A steady blue light conrms that the Print Server has a connection to an Ethernet
network. This light will also blink when receiving or transmitting data on the
network.
These four LED indicators are also used during the device’s power-on self test to
indicate any hardware failures. Please refer to the User Manual for more information
about this test.
A steady blue light conrms that the Print Server has a connection to a wireless
network. This light will also blink when receiving or transmitting data on the
network.
Wireless Link/Act

5
HARDWARE INSTALLATION
WARNING: There may be conguration problems if the Print Server is turned on
without rst establishing a network connection.
Follow the steps below to avoid any complications during the hardware
installation:
1. Conrm that the printer you will use to connect to the DPR-2000 is operating
correctly.
2. When you have conrmed that the printer is operating correctly, switch its power
OFF.
3. Conrm that your network is operating normally.
4. Using a CAT 5 Ethernet cable, connect the DPR-2000 Ethernet Port (labelled
LAN) to the network.
5. While the printer is turned OFF, connect the USB printer cable to the printer and
then to the USB port on the Print Server.
6. Switch on the printer.
7. Insert the power adapter’s output plug into the DC 5V power socket on the rear
panel of the Print Server.
8. Connect the other end of the power adapter into an AC power outlet. This will
supply power to the DPR-2000. The blue LED on the DPR-2000’s front panel
should turn ON and this Print Server’s self-test will proceed.

6
PS SOFTWARE INSTALLATION
PS Software (Windows Vista/XP/2003/2000) includes both PS-Link and PS-
Wizard. PSLink can help you set up your printer for multi-function printing using
your manufacturer’s drivers. PS-Wizard is a utility that enables you to easily add a
printer to your computer.
These utilities can also congure additional Print Server settings. Please refer to the
user’s manual for more information.
To install PS Software, insert the included installation CD into your computer’s CD-
ROM drive to initiate the auto-run program.
NOTE: If auto-run does not start you can access the CD-ROM contents in Windows
by clicking My Computer > [CD-ROM Drive Letter].
Installation
The content of the Installation CD-ROM includes:
• Install PS Software – click this to install the PS Software, which contains PS-Link
and PS-Wizard.
• View QIG – click this to see the Quick Installation Guide in PDF format for step-
by-step instructions of the print server Installation.
• View Manual – click this to see the User Manual in PDF format for more detailed
information regarding the print server.
• Adobe Reader – click this to install Acrobat Reader onto your computer. This
enables you to view the manual and Quick Installation Guide in PDF format.
• Exit – click to close the Auto-Run program.

7
PS SOFTWARE INSTALLATION

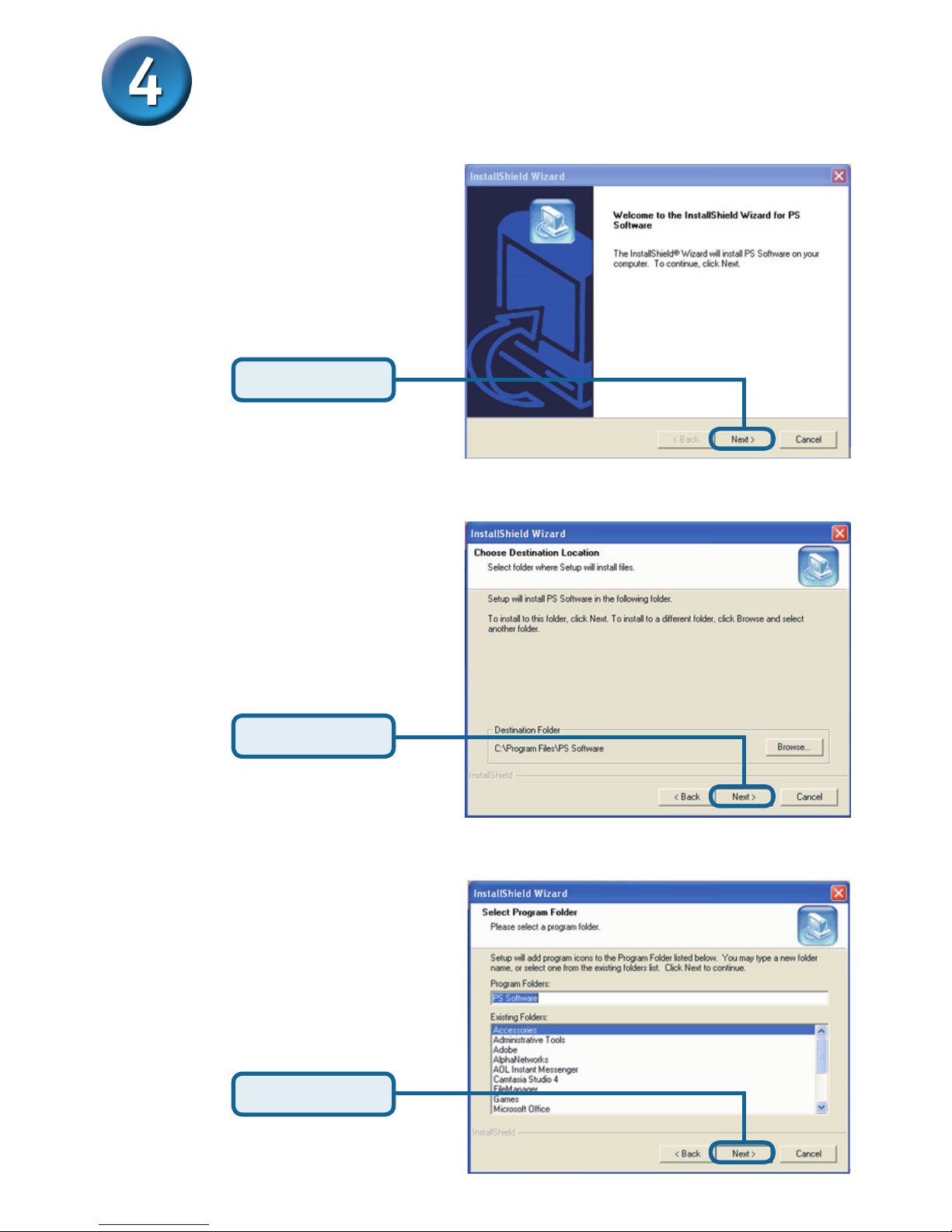

After clicking Install PS Software
the following screen will appear.
To change the default installation
location, click Browse.
In this screen you can change the
name of the installation folder. The
default name is PS Software.
Click Next
Click Next
Click Next

8
PS SOFTWARE INSTALLATION

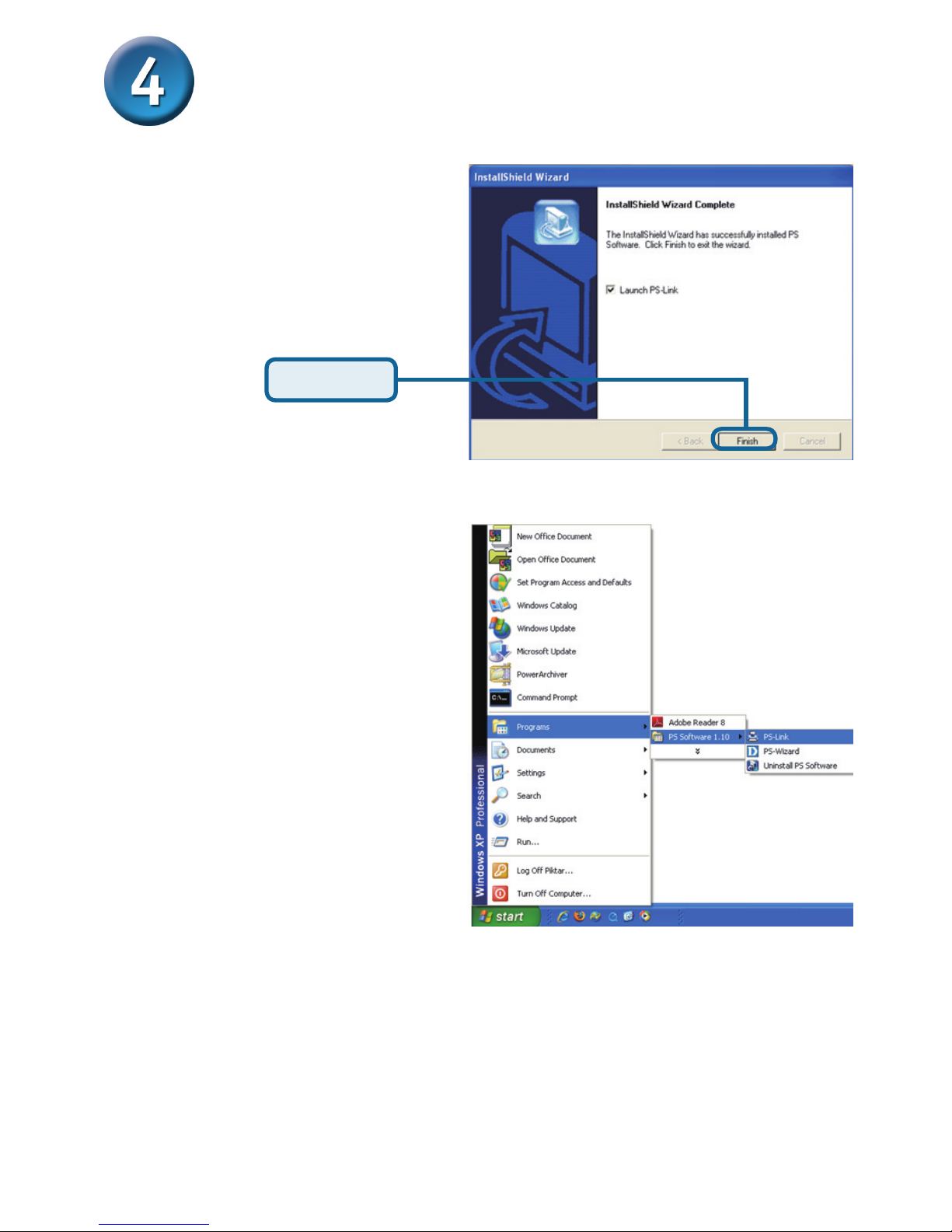

To nish the installation of the PS
Software, click Finish.
To access the utilities, click Start >
Programs > PS Software and select
the utility you wish to use.
Click Finish

9
Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Australia:
Tel: [phone]
24/7(24Hrs, 7days a week) technical support
http://www.dlink.com.au
e-mail: [email protected]
India:
Customer Support: - 1800-233-0000 (MTNL & BSNL Toll Free) or
[phone] (GSM, CDMS & Others)
E-Mail Address: - [email protected], [email protected]
Website: - www.dlink.co.in
Indonesia, Malaysia, Singapore and Thailand:
Tel: [phone] (Indonesia)
Tel: [phone] (Malaysia)
Tel: [phone] (Singapore)
Tel: [phone] (Thailand)
24/7, for English Support Only
http://www.dlink.com.sg/support/
e-mail: [email protected]
Korea:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.d-link.co.kr
e-mail: [email protected]
New Zealand:
Tel: [phone]
24/7(24Hrs, 7days a week) technical support
http://www.dlink.co.nz
e-mail: [email protected]

10
Technical Support
You can nd software updates and user documentation on the D-Link website.
Tech Support for customers in
Egypt:
Tel: [phone] or [phone]
Sunday to Thursday 9:00am to 5:00pm
http://support.dlink-me.com
Email: [email protected]
Iran:
Te: +98-21-88880918,19
Saturday to Thursday 9:00am to 5:00pm
http://support.dlink-me.com
Email : [email protected] & [email protected]
Israel:
Magshimim 20, Petach Tikva 49348
Website: www.dlink.co.il
Main Tel: [phone]
Customer Support Tel: [phone]
Pakistan:
Tel: [phone] or [phone]
Monday to Friday 10:00am to 6:00pm
http://support.dlink-me.com
E-mail: [email protected]
South Africa and Sub Sahara Region:
Tel: [phone]
08600 DLINK (for South Africa only)
Monday to Friday 8:30am to 9:00pm South Africa Time
http://www.d-link.co.za
Turkey:
Tel: [phone]
Monday to Friday 9:00am to 6:00pm
http://www.dlink.com.tr
e-mail: [email protected]
e-mail: [email protected]
U.A.E and North Africa:
Tel: [phone] (U.A.E)
Sunday to Thursday 9.00AM to 6.00PM GMT+4
Web: http://www.dlink-me.com
E-mail: [email protected]
Saudi ARABIA (KSA):
Telephone : [phone]
Facsimile : [phone]
e-mail: [email protected]
Saturday to Wednesday 9.30AM to 6.30PM
Thursdays 9.30AM to 2.00 PM

11
MEMO

12
Это устройство может быть настроено
с помощью любого web-браузера,
например, Internet Explorer 6 или
Netscape Navigator 7.0
Адаптер питания
постоянного тока
5В, 3A
Прежде чем начать
Проверьте содержимое комплекта
DPR-2000 Многофункциональный
принт-сервер USB
Компакт-диск (Программное обеспечение,
руководство пользователя и гарантия)
Кабель Ethernet ( UTP 5 категории)
Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику.
Руководство по быстрой установке содержит пошаговые инструкции для
установки принт-сервера и позволяет начать печать документов. Приобретенная
модель может незначительно отличаться от показанной на иллюстрациях. За
подробной информацией о принт-сервере, его компонентах, установке сетевого
соединения и технической спецификации, пожалуйста, обратитесь к руководству
пользователя на установочном компакт-диске для принт-сервера.
ПРИМЕЧАНИЕ: Иллюстрации и значения параметров в данном руководстве
приведены ТОЛЬКО В КАЧЕСТВЕ ПРИМЕРА. Фактические настройки и значения
зависят от принт-сервера, системы и сети.
Использование
источника питания с
другим напряжением
питания может привести к
выходу из строя устройства и
потере гарантии.
DPR-2000
Многофункциональный
принт-сервер USB
©2008 D-Link Systems, Inc. Все права защищены. Торговые марки или зарегистрированные торговые марки являются
собственностью их владельцев. Программное обеспечение и спецификации устройства могут изменяться без уведомления.

13
ФУНКЦИИ
Интерфейсы
Порт USB
Порт Ethernet (LAN)
Разъем питания постоянного тока
Кнопка Reset (на нижней панели)
USB-порт принтера DPR-2000 расположен на задней панели. Этот порт может
быть настроен с помощью web-интерфейса управления.
По умолчанию на DPR-2000 установлено автоматическое получение IP-адреса
от DHCP-сервера в сети. Если DHCP-сервер не найден, то IP-адрес для DPR-
2000 по умолчанию 192.168.0.10.
ПРИМЕЧАНИЕ: IP-адрес компьютера должен быть из той же подсети, что
IP-адрес принт-сервера для коммуникации двух устройств
(например, IP-адрес принт-сервера - 192.168.0.10 с маской
подсети 255.255.255.0, IP-адрес компьютера должен быть
такой - 192.168.0.x, где x – это значение между 1-254, за
исключением 10.)
На задней панели принт-сервера находится разъем RJ-45 для подключения
кабеля Ethernet 10/100 Мбит/с 5 категории. Порт поддерживает протокол NWay,
позволяющий принт-серверу автоматически определять или согласовывать
скорость передачи по сети.
Разъем питания постоянного тока расположен на задней панели принт-сервера
и обозначен как DC 5V.
Нажмите и отпустите эту кнопку для перезагрузки принт-сервера. Для возврата
к заводским настройкам нажмите и удерживайте эту кнопку в течение трех
секунд, пока индикатор USB на передней панели не загорится, затем отпустите
кнопку.
Порты USB
Разъем питания
постоянного тока
Порт Ethernet (LAN)

14
Постоянный голубой свет индикатора подтверждает подключение принт-
сервера к беспроводной сети. Индикатор будет мигать при получении или
передаче данных в сети.
Wireless Link/Act
ИНДИКАТОРЫ
Power
USB
Link/Act
Передняя панель принт-сервера содержит 4 индикатора:
Постоянный синий свет указывает на то, что принт-сервер включен.
Непрерывный синий свет указывает на нахождение принтера в сети и
надежное соединение с принт-сервером. Мигание индикаторов указывает,
что данные передаются между принт-сервером и принтером.
Постоянный синий свет указывает на надежное соединение принт-сервера
с сетью Ethernet. Часто мигающий индикатор указывает, что принт-сервер
передает или получает данные по сети.
Эти три индикатора также используются принт-сервером при самотестировании
во время включения (POST) для обозначения различных аппаратных
неисправностей. За более подробной информацией обратитесь, пожалуйста,
к руководству пользователя.

15
УСТАНОВКА УСТРОЙСТВА
ПРЕДУПРЕЖДЕНИЕ: При настройке могут возникнуть проблемы, если принт-
сервер включен до установления сетевого соединения.
Выполните следующие шаги для обеспечения безотказной работы принт-
сервера:
1. Убедитесь в корректной работе принтера, подключенного к DPR-2000.
2. После проверки корректной работы принтера, отключите питание.
3. Убедитесь, что сеть работает корректно.
4. Подключите кабель Ethernet 5 категории к порту Ethernet (обозначенного как
LAN) DPR-2000.
5. При выключенном питании принтера подключите кабель USB-принтера к
принтеру и затем к USB-порту принт-сервера.
6. Включите принтер.
7. Подключите адаптер питания переменного тока к разъему питания
постоянного тока 5В на задней панели принт-сервера.
8. Подключите другой конец адаптера питания к розетке. Принт-сервер будет
получать питание сразу, поскольку он не имеет внешнего переключателя
питания. Индикатор Power на передней панели принт-сервера должен гореть
постоянным синим светом, в это время происходит процесс самотестирования
принт-сервера.

16
УСТАНОВКА PS SOFTWARE
PS Software (Windows Vista/XP/2003/2000) содержит программы: PS-Link и PS-
Wizard. С помощью PS-Link можно настроить принтер для многофункциональной
печати с использованием драйверов завода-изготовителя принтера. Утилита
PS-Wizard позволяет легко добавлять принтер в компьютер. С помощью этих
утилит также можно настроить дополнительные параметры принт-сервера.
За дополнительной информацией, пожалуйста, обратитесь к руководству
пользователя.
Для установки PS Software поместите компакт-диск из комплекта поставки в
привод CD-ROM компьютера для инициализации программы автозапуска.
ПРИМЕЧАНИЕ: Если компакт-диск автоматически не загрузится в Windows,
то к нему можно получить доступ через Мой компьютер > [Буква привода
CD-ROM].
Установка
Содержимое установочного компакт-диска:
• Install PS Software – нажмите на PS Software, которое содержит PS-Link и
PS-Wizard.
• View QIG – нажмите для просмотра руководства по быстрой установке в
формате PDF с пошаговой инструкцией по установке принт-сервера.
• View Manual – нажмите для просмотра руководства пользователя в PDF-
формате с подробной информацией по принт-серверу.
• Adobe Reader – нажмите на install Acrobat Reader для установки. Программа
позволяет открыть PDF-файлы: руководство пользователя и руководство по
быстрой установке.
• Exit – нажмите для закрытия программы автозагрузки.

17
УСТАНОВКА PS SOFTWARE
После нажатия на Install PS
Software появится следующее
окно.
Для изменения местоположения
п о у м о л ч а н и ю , н а ж м и т е
Browse.
В этом окне можно изменить
имя инсталляционной папки.
Имя папки по умолчанию PS
Software.
Нажмите Next
Нажмите Next
Нажмите Next

18
УСТАНОВКА PS SOFTWARE
Для окончания установки PS
Software, нажмите Finish.
Для доступа к утилитам нажмите
Пуск > Программы > PS Software
и выберите нужную утилиту для
использования.
Нажмите Finish

19
Техническая поддержка
Обновления программного обеспечения и документация
доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов
в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки
D-Link по телефону или через Интернет.
Техническая поддержка D-Link:
[phone]
Техническая поддержка через Интернет
http://www.dlink.ru
e-mail: [email protected]

20
Este producto puede ser
congurado con cualquier
Navegador actual. Por Ej. Internet
Explorer 6 o Netscape 7.0
Adaptador de Poder
5V DC y 3A
Antes de Comenzar

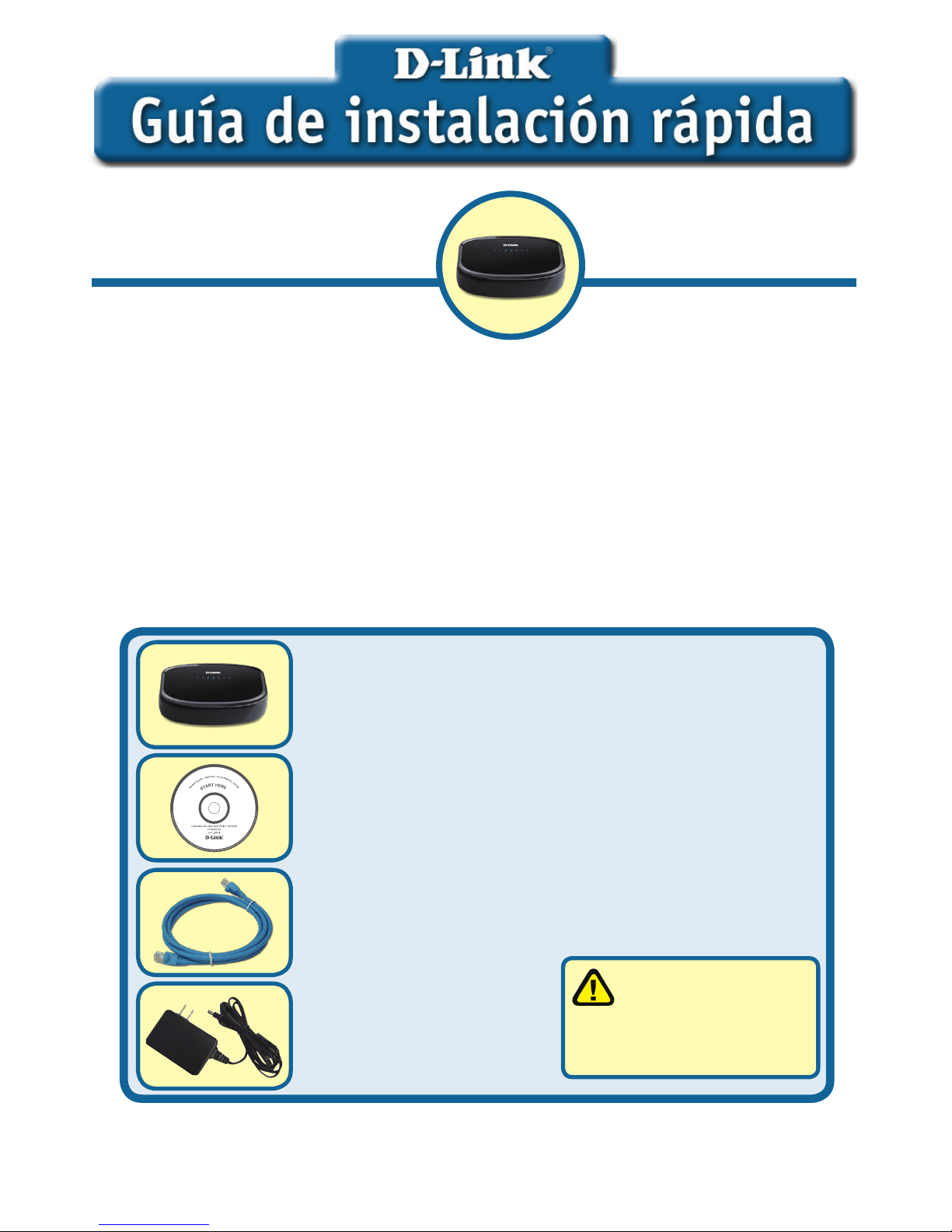

Revise el contenido de su Paquete
DPR-2000 Print Server USB Multi-Funcional
CD-ROM (Software, Manual y Garantía)
Cable Ethernet (CAT 5 UTP)
Si alguno de los ítems no se encuentra, por favor contáctese con su vendedor
Esta guía de instalación rápida le entrega instrucciones paso a paso para congurar
su Print Server y comenzar a imprimir tareas. El modelo que ha adquirido podría
ser ligeramente diferente a lo mostrado en las ilustraciones. Para información mas
detallada sobre el Print Server, por favor reérase al manual incluido en el CD de
Instalación.
NOTA: Las imágenes y valores de configuración en este manual son SOLO PARA SU
REFERENCIA. La conguración y valores actuales dependen de su Print Server, sistema y red.
Utilizar una fuente de
poder con diferente
voltaje, dañará el producto
anulando la garantía.
DPR-2000
Print Server USB
Multi-Funcional
©2008 D-Link Systems, Inc. Todos los derechos reservados. Todas las marcas o marcas registradas pertenecen a sus propietarios
respectivos. El software y el contenido están sujetos a cambios sin previo aviso.
