D-Link DES-1005P User manual

5-PORT 10/100MBPS UNMANAGED DESKTOP
POE SWITCH
DES-1005P
QUICK
INSTALLATION
GUIDE

DES-1005P
2
ENGLISH
PACKAGE
CONTENTS
CONTENTS
If any of these items are missing from your packaging, contact your reseller.
Warning: Using a power adapter with a different voltage rating will damage and void the
warranty of this product.
• DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch
• Power Adapter (53.5 V, 1.2 A)
• Power Cable
• Mounting Kit
• 4 Rubber Feet
• Quick Install Guide
INTRODUCTION
The D-Link DES-1005P 5-Port 10/100Mbps Unmanaged Desktop PoE Switch is capable of
feeding power to Power over Ethernet (PoE) devices such as network cameras. The DES-
1005P has 5 ports operating at 10/100 Mbps with 4 PoE+ ports (Ports 1 to 4) with a total PoE
budget of 60W, making it ideal for home and small ofce use.

DES-1005P 3
ENGLISH
PRODUCT
SETUP
BEFORE SETTING UP THE DES-1005P
Please follow the steps below to set up the switch:
1. Install the DES-1005P in a cool and dry place. Refer to the Technical Specications for the
acceptable operating temperature and humidity ranges.
2. Install the switch in a site free from strong electromagnetic source, vibration, dust, and direct
sunlight.
3. Leave at least 10 cm of space at the left and right-hand side of the switch for ventilation.
4. Visually inspect the power jack and make sure that it is fully secured to the power adapter.
Do not stack any device on top of the switch.
MOUNTING
• You may mount the switch on a wall with the included mounting kit. Two mounting slots are
provided on the bottom of the switch for this purpose.
• Magnet mounting is an optional method to mounting the switch on a wall, and is not included with
the package contents.

DES-1005P
4
ENGLISH

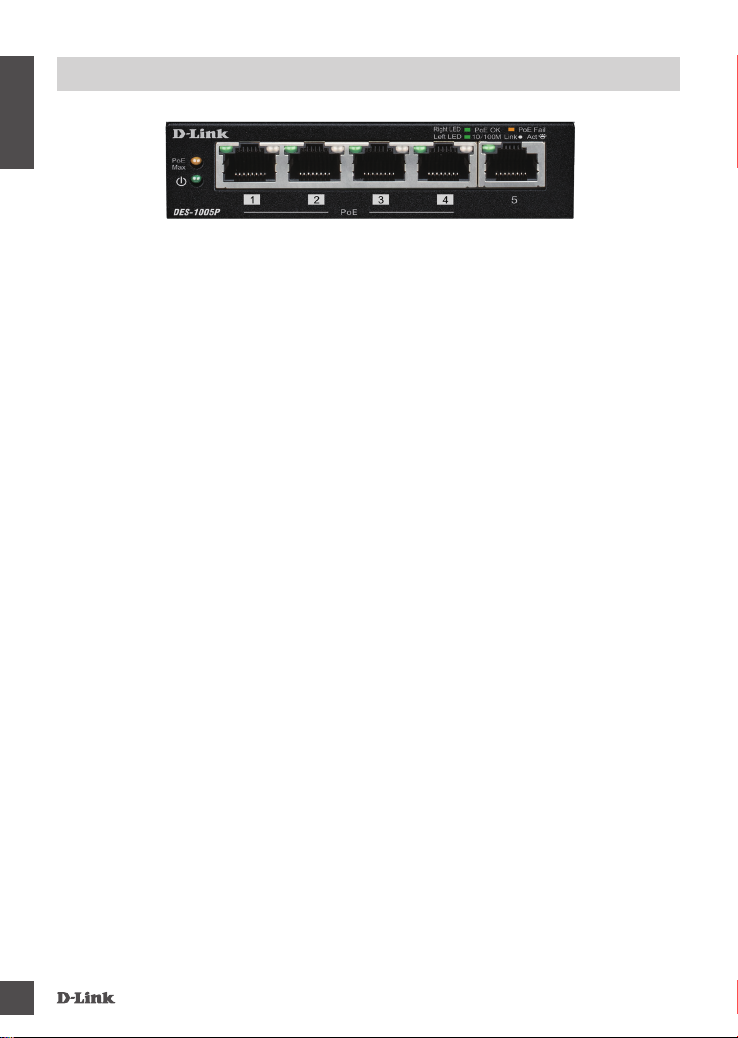

CONNECTING THE DES-1005P TO YOUR NETWORK
A. POWER
Plug the AC power cord into a free outlet or surge protector, then plug the other end of the DC
power jack into the power port of the DES-1005P. The Power LED will illuminate conrming that
the device has powered up successfully.
B. PoE PORTS (PORTS 1 - 4)
PoE Ports 1 to 4 support 802.3at for up to 30W per port for individual usage.
C. 10/100MBPS ETHERNET PORTS (PORTS 1-5)
These ports offer network speeds of either 10 Mbps or 100 Mbps and can operate in half or full-
duplex transfer modes. These ports also support automatic MDI/MDIX crossover, eliminating the
need for crossover cables or uplink ports. Each port can be connected directly to a server, hub,
router, or switch using regular straight-through twisted-pair Ethernet cables.

DES-1005P 5
ENGLISH

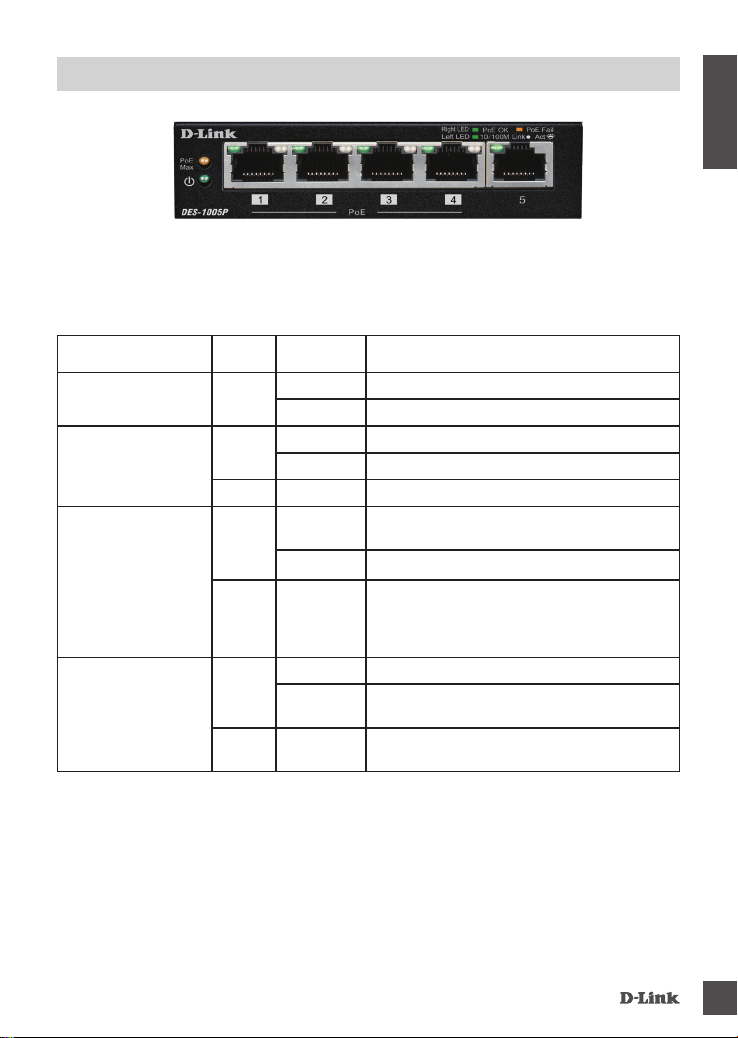

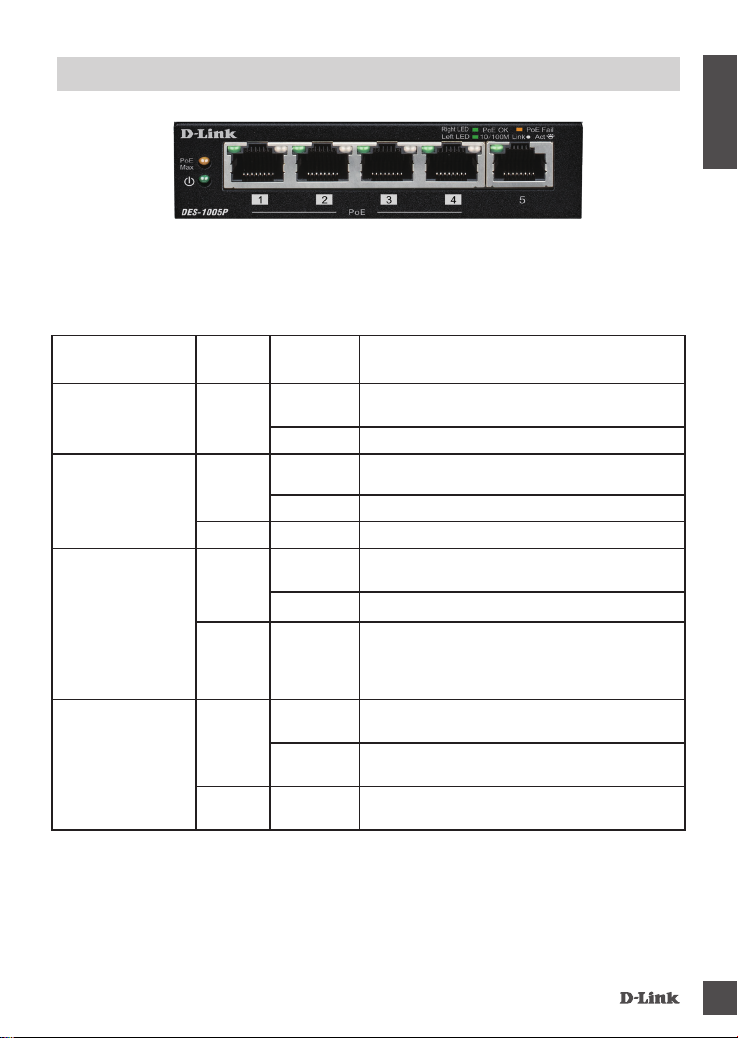

LED INDICATORS
The LED indicators allow you to monitor, diagnose, and troubleshoot any potential problem within the
switch, connection, or attached devices.
LED Color Status Description
Power Green Solid light Power on
Off Power off
Link/Act/Speed Green Solid light Connection to a 10/100 Mbps Ethernet device.
Blinking The port is receiving or transmitting data.
Off Light off No link
PoE ( Ports1 to 4 ) Green Solid light The port is successfully connected to a PoE
device and is powering the device properly.
Off No connection to a PoE device
Amber Blinking A valid PoE load is connected to port output
lines, but the switch does not have sufcient
power for supplying the required load power.
Port power is not activated
PoE Max. Amber Solid light Total power consumption is above 53W.
Blinking Output power to PoE devices has exceeded the
maximum power budget (60W).
Off Light off Total power consumption is below Power Guard
Band (53W).

DES-1005P
6
ENGLISH
TROUBLESHOOTING
SETUP AND CONFIGURATION PROBLEMS
1. WHAT SHOULD I DO IF THE POWER LED DOES NOT LIGHT UP?
- Check if the power adapter is connected properly to the outlet or surge protector and the back of
the device.
2. WHAT SHOULD I DO IF A CONNECTED DEVICE IS NOT DETECTED?
- Ensure the Port LED is illuminated or ashing. If not, try using a new Ethernet cable.
3. WHAT SHOULD I DO IF A POE DEVICE IS NOT POWERED BY THE DES-1005P?
- Ensure that the PoE device is connected to one of the four PoE enabled ports (1 to 4) and the
connected PoE devices do not exceed the maximum power budget of 60 W.

DES-1005P 7
ENGLISH
NOTES

Version 2.00(NA)_130x183
May 18, 2018
5303098
Copyright ©2018 All rights reserved. D-Link and the D-Link logo are registered trademarks of D-Link Corporation or its
subsidiaries. Other trademarks are the property of their respective owners. Product specications, size and shape are subject
tochangewithoutnotice,andactualproductappearancemaydifferfromthatdepictedonthepackaging.Visitdlink.com(US)or
dlink.ca (Canada) for more details.
TECHNICAL SUPPORT
Having trouble installing your new product? D-Link’s website contains the latest
user documentation and software updates for D-Link products. U.S. and Canadian
customers can contact D-Link Technical Support through our website.
United States
Internet: http://support.dlink.com
Canada
Internet: http://support.dlink.ca

COMMUTATEUR POE DE BUREAU NON GÉRÉ À
5 PORTS 10/100 MBPS
DES-1005P
GUIDE
D'INSTALLATION
RAPIDE

DES-1005P
2
FRANÇAIS
CONTENU DE
LA BOÎTE
TABLE DES MATIÈRES
Contactez immédiatement votre revendeur s’il manque l’un de ces éléments de la boîte.
Avertissement : L'utilisation d'un adaptateur secteur dont la tension nominale est différente
risque d'endommager le produit et en annule la garantie.
• Commutateur PoE de bureau non géré à 5 ports 10/100 Mbps DES-1005P
• Adaptateur secteur (53,5 V ; 1,2 A)
• Cordon d'alimentation
• Kit de montage
• 4 pieds en caoutchouc
• Guide d'installation rapide
INTRODUCTION
Le D-Link DES-1005P est un commutateur PoE de bureau non géré à 5 ports 10/100 Mbps qui
permet d'alimenter des dispositifs Power over Ethernet (PoE, alimentation électrique par câble
Ethernet) comme des caméras réseau. Le DGS-1005P possède 5 ports fonctionnant à 10/100
Mbits/s dont 4 ports PoE (Ports 1 à 4) et un budget PoE total de 60 W, ce qui le rend idéal pour
une utilisation domestique et dans les petites entreprises.

DES-1005P 3
FRANÇAIS
CONFIGURATION
DU PRODUIT
AVANT DE CONFIGURER LE DES-1005P
Procédez comme suit pour congurer le commutateur :
1. Installez le DES-1005P dans un endroit frais et sec. Reportez-vous aux caractéristiques
techniques pour trouver les plages acceptables de température et d'humidité de
fonctionnement.
2. Installez le commutateur dans un endroit exempt de sources à fort champ électromagnétique,
de vibrations, de poussière et à l'abri des rayons du soleil.
3. Laissez au moins 10 cm à gauche et à droite du commutateur pour en garantir la ventilation.
4. Inspectez visuellement la prise d'alimentation et assurez-vous qu'il soit fermement connecté
à l'adaptateur secteur.
N'empilez pas de dispositifs sur le commutateur.
MONTAGE
• Vous pouvez monter le commutateur sur un mur grâce au kit de montage fourni. À cet effet, deux
trous de xation sont prévus sous le Commutateur.
• Le montage magnétique est une méthode optionnelle de montage du commutateur sur un mur et
ne gure pas dans le contenu du colis.

DES-1005P
4
FRANÇAIS
CONNEXION DU DES-1005P À VOTRE RÉSEAU
A. ALIMENTATION
Branchez le cordon d'alimentation secteur sure prise libre ou un parasurtenseur, puis branchez
l'autre extrémité de la prise d'alimentation CC sur port d'alimentation du DES-1005P. Le voyant
d'alimentation s'allumera pour conrmer que le dispositif a été correctement mis sous tension.
B. PORTS PoE (PORTS 1 à 4)
Les ports PoE 1 à 4 prennent en charge la norme 802.3at pour un maximum de 30 W par port
pour une utilisation individuelle.
C. PORTS ETHERNET 10/100 MBPS (PORTS 1-5)
Ces ports offrent des vitesses de réseau de 10 Mbps ou 100 Mbps et peuvent fonctionner en
modes de transfert half ou full-duplex. Ces ports prennent en charge la détection automatique
MDI/MDIX de câble croisé, éliminant le besoin de câbles croisés ou de ports de connexion
montante. Chaque port peut être directement connecté à un serveur, un concentrateur, un
routeur, ou un commutateur en utilisant des câbles Ethernet droits à paires torsadées ordinaires.

DES-1005P 5
FRANÇAIS
VOYANTS LUMINEUX
Les voyants lumineux vous permettent de contrôler, diagnostiquer, et dépanner tout problème qui
pourrait survenir dans le commutateur, la connexion, ou les dispositifs connectés.
Voyant lumineux Couleur Status
(État) Description
Alimentation Vert Reste
allumé
Allumé
Éteint Non alimenté
Liaison/Activité/
Vitesse
Vert Reste
allumé
Connexion à un dispositif Ethernet 10/100 Mbits/s.
Clignote Le port reçoit ou transmet des données.
Éteint Éteint Pas de liaison.
PoE (Ports 1 à 4) Vert Reste
allumé
Le port est connecté avec succès à un dispositif
PoE et l'alimente convenablement.
Éteint Aucune connexion à un dispositif PoE.
Orange Clignote Une charge PoE valide est connectée aux lignes
de sortie du port, mais le commutateur n'a pas
une puissance sufsante pour fournir la charge
requise. L'alimentation du port n'est pas activée.
PoE Max. Orange Reste
allumé
La consommation d'énergie totale est supérieure
à 53 W.
Clignote La sortie d'alimentation vers les dispositifs PoE a
dépassé le budget de puissance maximale (60 W).
Éteint Éteint La consommation d'énergie totale est inférieure à
la bande garde de la puissance (53 W).

DES-1005P
6
FRANÇAIS
RÉSOLUTION DES PROBLÈMES
PROBLÈMES D’INSTALLATION ET DE CONFIGURATION
1. QUE FAIRE SI LE VOYANT D'ALIMENTATION DE S'ALLUME PAS ?
- Vériez si l’adaptateur secteur est bien branché dans la prise ou le parasurtenseur et à l’arrière
du dispositif.
2. QUE FAIRE SI UN DISPOSITIF CONNECTÉ N'EST PAS DÉTECTÉ ?
- Assurez-vous que le voyant du port est allumé ou qu'il clignote. Sinon, essayez d'utiliser un
nouveau câble Ethernet.
3. QUE FAIRE SI UN DISPOSITIF POE N'EST PAS ALIMENTÉ PAR LE DES-1005P ?
- Assurez-vous que le dispositif PoE est connecté à un des quatre ports PoE (1 à 4) et que les
dispositifs PoE connectés ne dépassent pas le budget de puissance maximale de 60 W.

DES-1005P 7
FRANÇAIS
REMARQUES

Version 2.00(NA)_130x183
18 Mai 2018
5303098
Copyright© 2018. Tous droits réservés. D-Link et le logo D-Link sont des marques déposées de D-Link
Corporation ou de ses liales. Les autres marques commerciales appartiennent à leurs propriétaires respectifs.
Les caractéristiques du produit, sa taille et sa forme sont soumises à modication sans préavis et l'apparence
réelle du produit peut différer de celle illustrée sur la boîte. Visitez le site dlink.com (États-Unis) ou dlink.ca (Canada)
pour plus d'informations.
ASSISTANCE TECHNIQUE
Vous avez des difcultés à installer votre nouveau produit ? Le site Web de D-Link contient la
toute dernière documentation utilisateur et les mises à jour logicielles des produits D-Link. Les
clients américains et canadiens peuvent contacter l'assistance technique de D-Link par le biais
de notre site Web.
États-Unis
Internet : http://support.dlink.com
Canada
Internet : http://support.dlink.ca
