Daiwa TATULA-R100H User manual

●DAIWA CORPORATION
11137 Warland Drive
Cypress, CA 90630 U.S.A.
Phone: [phone]
●DAIWA FRANCE S.A.S
B.P. 30208 25 Boulevard Industriel
76304 Sotteville Les Rouen Cedex,
France
Phone: [phone]
●DAIWA SPORTS LIMITED
Netherton Industrial Estate Wishaw
ML2 OEY Lanarkshire, Scotland U.K.
Phone: [phone]
●DAIWA (AUSTRALIA)
PTY. LTD.
Unit K, 134-140 Old Pittwater
Road Brookvale,
N.S.W. 2100 Australia
Phone: [phone]
●DAIWA CORMORAN
SPORTARTIKEL-
VERTRIEBS GMBH
Industriestrasse 28 D-82194
Gröbenzell, Germany
Phone: [phone]
■Precautions
1. It is recommended that you wash the reel with water after use.
・Tighten the drag and then wash the reel with freshwater for
between one and two minutes.
・Detach the spool, and wash it with water.
(If you attach the spool to the body of the reel while it is wet,
the motion of the spool pulley will be adversely affected.
Before installing the spool, wipe away all traces of moisture on it.)
・Wipe away moisture, tighten the drag, and then allow the reel to
dry in a location that is not exposed to direct sunlight.
2. If the worm shaft or pillar is dirty, remove the dirt with a cotton swab,
or the like.
3. Please do not leave grease or oil on the surface of the handle knob
for long periods of time, as this may cause it to swell or change
shape.
■Précautions
1. Il est recommandé de nettoyer le moulinet à l’eau après utilisation.
・Serrez le frein puis nettoyez le moulinet à l’eau claire pendant une
à deux minutes.
・Décrochez la bobine et nettoyez-la à l’eau.
(Si vous fixez la bobine au corps du moulinet alors qu’elle est
mouillée, le mouvement de la poulie de bobine en sera
défavorablement affecté. Avant l’installation de la bobine, essuyez-
en toute trace d’humidité.)
・Essuyez toute humidité, serrez le frein, puis laissez le moulinet sécher
dans un endroit qui n’est pas exposé aux rayons directs du soleil.
2. Si l’arbre de la vis sans fin ou l’axe sont sales, nettoyez la saleté avec un
coton-tige ou un équivalent.
3. Ne pas laisser la surface du pommeau de la poignée maculée de graisse
ou d’huile pendant une longue période.
Cela peut provoquer sa dilatation ou déformation.
■Vorsichtsmaßnahmen
1. Es wird empfohlen, dass Sie die Rolle nach dem Einsatz mit
Wasser waschen.
・Ziehen Sie die Bremse fest und waschen Sie anschließend
die Rolle ein bis zwei Minuten lang mit Süßwasser.
・Trennen Sie die Spule ab und waschen Sie sie mit Wasser.
(Wenn Sie die Spule an das Gehäuse die Rolle anbringen,
während sie noch nass ist, wird die Bewegung des Spulen-
Riemenrads negativ beeinträchtigt. Wischen Sie alle
Feuchtigkeitsspuren weg, bevor Sie die Spule anbringen.)
・Wischen Sie Feuchtigkeit weg, ziehen Sie die Bremse fest und
lassen Sie die Rolle anschließend an einem Ort ohne direkte
Sonneneinstrahlung trocknen.
2. Wenn die Wormshaft oder der Träger schmutzig ist, entfernen
Sie den Schmutz mit einem Wattestäbchen oder etwas Ähnlichem.
3. Lagern Sie den Handgriff nicht über längere Zeit, wenn sich darauf
Schmiermittel oder Öl befindet.
Das Anschwellen des Materials führt zu einer Materialveränderung.
■Precauciones
1. Es recomendable lavar el carrete con agua después de usarlo.
・Tense el arrastre y lave a continuación el carrete con agua
frescadulce durante entre uno y dos minutos.
・Separe la bobina y lávela con agua.
(Si junta la bobina al cuerpo del carrete mientras esté mojada,
el movimiento de la polea del carrete se verá afectado
negativamente. Antes de instalar la bobina, seque cualquier signo
de humedad.)
・Seque la humedad, tense el arrastre y, a continuación, deje que el
carrete se seque en un lugar no expuesto directamente a la luz solar.
2. Si el tornillo sin fin o la rueda dentada estuvieran sucios, limpie la
suciedad con un copo de algodón o algo similar.
3. No deje grasa y aceite adheridos en la superficie de la perilla de la
manija (handle knob) durante largos periodos de tiempo.
Puede causar dilatación y malformaciones.
■Lubrication
Grease gearing, clutch system parts with a quality light-grade grease.
Oil spool shaft ends, worm track gears, ball bearings and bushings.
■Warranty
Daiwa will repair or replace any Daiwa reel which proves defective in
workmanship or materials within one year from the date of original
purchase. This warranty gives you specific legal rights and you may also
have other rights which vary from state to state. Retain your sales slip as
proof of purchase date in the event warranty work becomes necessary.
This warranty does not cover lost parts, malfunctions or damage due to
abuse, accident or normal wear, or cleaning or relubrication required due
to owner’s failure to provide reasonable and necessary maintenance.
Repairs to your Daiwa reel due to abnormal use, modification or beyond
the warranty period are available for a reasonable charge, from Daiwa’s
Factory Service Department.
■Warranty Repairs and Service
Daiwa reels needing warranty work should be sent postage prepaid to
Daiwa’s Factory Service Department. If repairs beyond the terms of the
warranty are required, we’ll make them for a reasonable charge for parts
and labor. An invoice will accompany the repaired reel when it is returned
to you. Non-Warranty repairs on Daiwa reels can also be had at any
Daiwa Authorized Service Station nationwide.
■Parts Orders

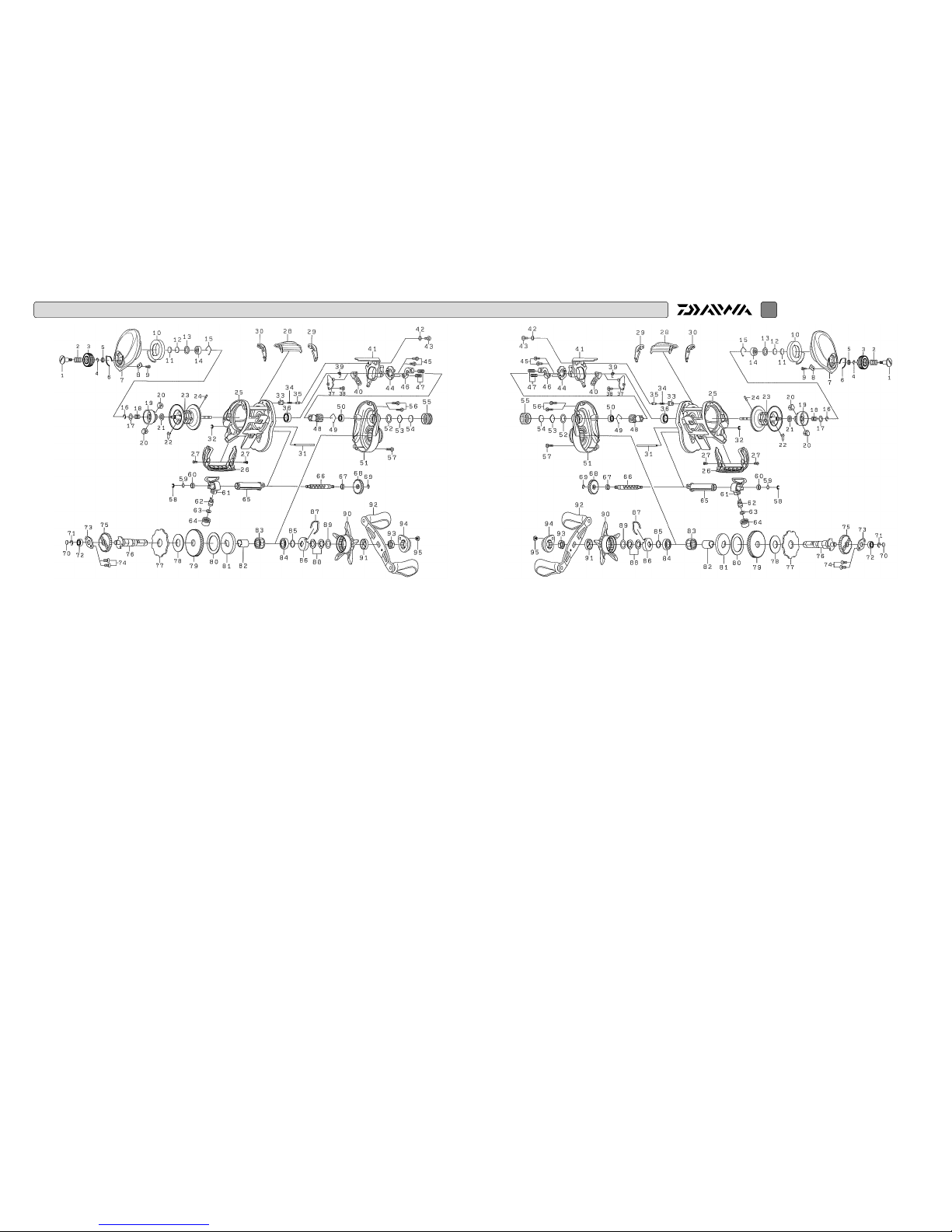

Your parts list shows all parts numbers for your reel. Order parts by REEL
MODEL NO. and PART NO. after identifying the needed parts on the parts
list. Include both numbers for each part with your order. Send order to
the Daiwa Factory Service Department. You will be advised of parts prices
before shipment.
■Note
The above conditions apply only to rods and reels purchased in the U.S.A.
or Canada. Please contact your local distributor for warranty and repair
service conditions for rods and reels purchased in other countries.
■Lubrification
Veuillez graisser l’engrenage, les pièces de système d’embrayage avec une
graisse à viscosité légère de qualité.
Veuillez huiler les deux extrémités de l’arbre de bobine, les engrenages par
vis sans fin, les roulements à billes et les coussinets.
■Garantie
Daiwa s’engage à réparer ou à remplacer tout moulinet présentant des
défauts d’exécution ou des détériorations du matériel au cours de l’année
suivant la date d’achat. Cette garantie offre des droits spécifiques, qui
peuvent cependant varier selon les pays. Conserver votre bordereau
d’achat, certifiant la date d’acquisition, en vue de toute réclamation
éventuelle. Cette garantie ne s’applique pas aux pertes de pièces, aux
défauts de fonctionnement ou aux détériorations du fait d’une
manipulation erronée, d’un accident ou de l’usure normale ou causés par
un entretien non approprié (graissage, nettoyage) de la part de
l’utilisateur. Toute réparation nécessaire du fait de l’usure normale,
de modifications ou après la date de validité de la garantie sera assurée
par le service après-vente Daiwa, à un prix modéré.
■Entretien et réparation sous Garantie
Les moulinets Daiwa défectueux seront envoyés au service après-vente
Daiwa, en port payé. En cas de réparations après la date d’expiration de la
garantie, Daiwa se chargera de ces réparations à un prix modéré.
Le matériel réparé sera renvoyé avec une facture. La réparation d’un
moulinet sans garantie pourra également être prise en charge par un
concessionnaire Daiwa.
■Commande des Pièces de Rechange
La nomenclature décrit les noms de toutes les pièces et leurs numéros.
Toute commande sera accompagnée du N° de moulinet et du N° de pièce
et sera adressée au service après-vente Daiwa. Le tarif des pièces pourra
vous être communiqué avant expédition si vous le souhaitez. Renseignez-
vous auprès de votre revendeur.
■Remarque
Les conditions ci-dessus ne concernent que les cannes à pêche et les
moulinets achetés aux E-U ou au Canada. Pour les conditions de garantie
et de service de réparations des cannes à pêche et des moulinets achetés
dans d’autres pays consulter son distributeur local.
■Schmierung
Schmieren Sie Getriebe und Kupplungssystem mit einem leichten
Qualitätsfett ein.
Ölen Sie beide Spulenschaftenden, Schneckenradgetriebe, Kugellager und
Buchsen entsprechend mit Öl ein.
■Garantie
Daiwa wird innerhalb eines Jahres ab dem ursprünglichen Kaufdatum jede
Daiwa-Rolle reparieren oder ersetzen, die einen Defekt an der
Verarbeitung oder dem Material aufweist. Diese Garantie räumt Ihnen
spezifische Rechte ein, neben denen Sie u.U. noch weitere besitzen,
die von Land zu Land unterschiedlich sind. Für den Fall, dass von der
Garantie Gebrauch gemacht werden muss, bewahren Sie bitte Ihren
Kaufbeleg als Nachweis des Kaufdatums auf. Diese Garantie deckt keine
verlorenen Teile, Fehlfunktionen oder Schäden aufgrund von Missbrauch,
Unfällen oder normalem Verschleiß sowie Reinigungs- oder
Schmierarbeiten ab, die nötig werden, sollte der Besitzer angemessene
und notwendige Wartungsarbeiten vernachlässigen.
Reparaturen an Ihrer Daiwa-Rolle, die durch unsachgemäße Verwendung
oder Modifikationen oder nach Ablauf der Garantiezeit nötig werden,
können gegen ein angemessenes Entgelt vom Daiwas Factory Service
Department (Daiwa-Werk, Abteilung Kundendienst) durchgeführt werden.
■Reparaturen und Wartung im Rahmen der Garantie
Daiwa-Rollen, an denen Garantiearbeiten nötig sind, sollten mit im Voraus
bezahltem Porto an das Daiwas Factory Service Department (Daiwa-Werk,
Abteilung Kundendienst) geschickt werden. Sollten Reparaturen nötig
sein, die von der Garantie nicht abgedeckt sind, führen wir diese gegen
ein angemessenes Entgelt für Ersatzteile und Arbeitsaufwand durch.
Eine Rechnung wird der reparierten Rolle beigelegt, wenn diese an Sie
zurückgeschickt wird. Reparaturarbeiten außerhalb der
Garantiebestimmungen können auch in jeder autorisierten Daiwa Service
Station (Daiwa-Kundendienststelle) landesweit durchgeführt werden.
■Teilebestellungen
Ihre Teileliste zeigt alle Teilenummern für Ihre Rolle. Bestellen Sie
einzelne Teile mithilfe der REEL MODEL NO. (Modellnummer der Rolle)
und der PART NO. (Teilenummer), nachdem Sie die benötigten Teile auf
der Teileliste bestimmt haben. Für jedes Teil sollten beide Nummern in
Ihrer Bestellung enthalten sein. Senden Sie Ihre Bestellung an das Daiwa
Factory Service Department (Daiwa-Werk, Abteilung Kundendienst).
Sie werden vor dem Versand über die Preise der Teile informiert.
■Hinweis
Die obenstehenden Bedingungen gelten nur für Ruten und Rollen,
die in den U.S.A. oder Kanada erworben wurden. Bitte wenden Sie sich an
Ihren Vertrieb vor Ort, um Informationen zu Garantie- und
Reparaturbedingungen für Ruten und Rollen zu erhalten, die in anderen
Ländern erworben wurden.
■Lubricación
Engrase los engranajes y las partes del sistema de encaje del carrete con
una grasa ligera de calidad.
Aplique aceite a ambos lados del eje de la bobina, en los engranajes sin
fin, los cojinetes de bola y los bujes.
■Garantía
Daiwa reparará o reemplazará cualquier carrete Daiwa que haya resultado
defectuoso en cuanto a su fabricación o en los materiales usados durante
un año a partir de la fecha de compra original. Esta garantía le otorga
derechos legales específicos y podría también contar con otros derechos
que difieren de país en país. Conserve su recibo de compra para
comprobar la fecha de compra en caso de que se requiera un trabajo de
garantía. Esta garantía no cubre piezas perdidas, el funcionamiento
incorrecto o daños debido al abuso, accidente o desgaste normal,
o la limpieza o re-lubricación requerida debido a fallas del propietario a
proporcionar el mantenimiento razonable y necesario.
Las reparaciones de su carrete Daiwa a causa de un uso anormal,
modificaciones o después del periodo de garantía están disponibles por un
cargo razonable en el departamento de servicio de fábrica de Daiwa.
■Reparaciones y servicio de garantía
Los carretes Daiwa que requieran un trabajo de garantía deben ser
enviados previo pago postal al departamento de servicio de fábrica de
Daiwa. Si se requieren reparaciones fuera de los términos de la garantía,
los realizaremos por un cargo razonable por el valor de las piezas y del
trabajo requeridos. Se adjuntará una factura al carrete reparado cuando le
desea devuelto. Las reparaciones que no están cubiertas por la garantía
para los carretes Daiwa también se pueden realizar en cualquier centro de
servicio autorizado de Daiwa.
■Pedido de piezas
La lista de piezas le muestra todos los números de pieza para su carrete.
Pida las piezas por medio del NO. DE MODELO DE CARRETE y NO. DE
PIEZA después de identificar las piezas necesarias en la lista de piezas.
Incluya ambos números para cada pieza con su pedido. Envíe el pedido al
departamento de servicio de fábrica de Daiwa. Se le notificará el precio de
las piezas antes del envío.
■Nota
Las condiciones antes mencionadas aplican únicamente para cañas y
carretes adquiridos en los Estados Unidos o en Canadá. Póngase en
contacto con su distribuidor local para saber las condiciones de garantía y
del servicio de reparación para las cañas y carretes adquiridos en otros
países.
TATULA TYPE-R 100H/XS/HL/XSL
Baitcasting Reel
Turn star drag forward to
increase drag tension.
Tourner le frein étoile vers
l’avant pour augmenter la
résistance de blocage.
Drehen Sie die Sternbremse
im Uhrzeigersinn, um die
Bremskraft zu erhöhen.
Gire el freno de estrella por
delante para incrementar la
tensión del freno.
Do not attempt to
operate the T-WING by
hand because it is liable
to break.
Ne pas tenter de faire
fonctionner le T-WING
à la main car il est
susceptible de se briser.
Turn the Mag Dial left and right. Adjustment can be
performed through 20 steps (MIN = 0, MAX = 20).
Perform adjustment by aligning the ▲mark with the
desired number on the graduate scale.
Turning the dial toward MIN weakens the braking force,
while turning it toward MAX increases the braking force.
■How to Adjust Magforce-Z Anti-Backlash Control
Adjust spool tension so spool turns freely, but without
lateral side-play in spool shaft. If you have not used a reel
equipped with Magforce-Z previously, start test casting at
dial setting "20", gradually reducing the dial setting until
you achieve the distance and backlash control you need for a specific lure weight.
NOTE: For maximum performance, the Magforce-Z mechanism should be kept clean and free of
lubricant.
Déplacez votre MAGDIAL vers la droite ou la gauche en le tournant. Vous pouvez effectuer un
réglage à 20 degrés (MIN=0, MAX=20).
Si vous le tournez vers MIN, la force de freinage diminue et, en le tournant vers MAX,
celle-ci augmente.
■Cadran Magforce-Z
Permet un contrôle anti-perruque progressif sur une large plage de réglage.
Plus la valeur adoptée au cadran est élevée et plus la bobine tourne vite, c’est-à-dire plus le
contrôle anti-perruque est efficace.
Régler la résistance de la bobine afin que celle-ci tourne librement, sans toutefois produire un
jeu latéral de l’axe de la bobine. Pour le premier essai avec un moulinet équipé de ce dispositif,
régler le cadran sur le “20” et réduire progressivement le réglage jusque à ce que la distance et le
contrôle de rattrapage du jeu appropriés soient obtenus pour le poids spécifique du leurre.
NOTE: Le mécanisme Magforce-Z doit toujours rester propre et exempt d’huile pour donner les
meilleurs résultats.
Drehen Sie das Mag Dial Einstellrad nach links und rechts.
Die Einstellung kann in 20 Schritten vorgenommen werden (MIN = 0, MAX = 20).
Nehmen Sie die Einstellung vor, indem Sie die ▲-Markierung auf die gewünschte Nummer auf
der Kreisskala ausrichten.
Wenn Sie das Einstellrad in Richtung MIN drehen, verringert sich die Bremskraft, während sie
sich erhöht, wenn Sie das Rad in Richtung MAX drehen.
■Justieren der Magforce-Z Anti-Backlash Kontrolle
Justieren Sie die Spulspannung, sodass die Spule frei laufen kann, allerdings ohne Seitenspiel
im Spulenschaft. Wenn Sie bisher noch keine Spule mit Magforce-Z verwendet haben,
nehmen Sie zuerst einen Testwurf bei der Reglereinstellung "20" vor und reduzieren Sie die
Reglereinstellung schrittweise, bis Sie den für das entsprechende Ködergewicht benötigten
Abstand und die Rückschlagskontrolle erhalten.
HINWEIS: Um eine maximale Leistung zu erhalten, vergewissern Sie sich, dass der Magforce-Z
Mechanismus frei von Schmutz und Schmiermittel ist.
Gire el dial hacia la izquierda y hacia la derecha.
El ajuste se puede realizar en 20 pasos (MÍN = 0, MÁX = 20).
Realice el ajuste alineando la marca ▲con el número deseado en la escala de graduación.
Al girar el dial hacia MÍN se debilita la fuerza de frenado, mientras que al girarlo hacia MÁX se
incrementa la fuerza de frenado.
■Cómo ajustar el Control Anti-Retroceso del Magforce-Z
Ajuste la tensión de la bobina de manera que la bobina gire libre, pero sin juego lateral en el eje
de la bobina. Si no ha utilizado nunca antes un carrete equipado con un Magforce-Z,
empiece con lanzamientos de prueba ajustando el dial a “20”, y reduciendo gradualmente el
ajuste del dial hasta conseguir la distancia y el control del retroceso que necesite para un
señuelo de un determinado peso.
NOTA: Para conseguir el máximo rendimiento, el mecanismo Magforce-Z debe conservarse
limpio y sin lubricante.
Versuchen Sie nicht den
T-WING mit der Hand zu
bedienen, da er sonst schnell
kaputt geht.
No trate de operar el T-WING
con la mano porque es
probable que se rompa.
Turn spool tension control
cap, beneath star drag,
in a clockwise direction to
increase spool tension and
remove end play from
spool shaft.
Tourner le bouton de
contrôle de lancer situé
sous le frein en étoile dans
le sens des aiguilles d’une
montre pour augmenter la
résistance de blocage de la
bobine et pour éliminer le
jeu axial de la bobine.
Drehen Sie das Einstellrad
für den Spulenwiderstand
unter der Sternbremse im
Uhrzeigersinn, um den
Widerstand zu erhöhen und
das Spiel am Spulenschaft
zu reduzieren.
Gire la tapa de control de
tensión del carrete, debajo
del freno de estrella, en la
dirección de las agujas del
reloj para incrementar la
tensión de la bobina y para
eliminar la holgura final del
eje de la bobina.
Sometimes the shock leader knot fails to pass smoothly
through the level wind.
In such a case, it is recommended that you pull the knot
outward from the rod guide.
Forcefully operating the clutch when the shock leader knot
is caught in the T-WING may cause it to break.
Le nœud d’arraché peut parfois avoir des difficultés à
passer par le dispositif d’enroulement.
Dans un tel cas, il est conseillé de tirer le nœud vers
l’extérieur du guide de la canne.
Manipuler de force l’embrayage alors que la jointure du
nœud est coincée dans le T-WING peut être à l’origine
d’une panne.
Es kann vorkommen, dass der Schlagschnurknoten nicht fehlerfrei durch die Stufenwinde gleitet.
In diesem Fall empfehlen wir Ihnen, den Knoten außerhalb der Rutenführung zu legen.
Wenn das Knotenbindungsteil im T-WING hängen bleibt und Sie die Kupplung gewaltsam lösen,
kann dies zu Schäden führen.
En algunas ocasiones el nudo del puente no consigue pasar suavemente por el guía-hilos.
En este caso, se recomienda que tire el nudo hacia fuera desde la guía de la caña.
Si hace funcionar el embrague forzándolo cuando hay un enredo del sedal en el T-WING, puede
estropearse.
Thank you for choosing TATULA TYPE-R
baitcasting reel.
Please read the following carefully and
familiarize yourself with the reel.
Merci d’avoir choisi ce moulinet
TATULA TYPE-R tambour Tournant.
Lisez attentivement les indications fournies
pour apprécier au mieux votre moulinet.
The Autocast clutch
disengages the spool for
casting. Pressing your
thumb against the
spooled line, simply rock
the thumb downward to
depress the Autocast
clutch lever.
The T-WING will then
move to the casting
position.
L’embrayage Autocast libère la bobine pendant
le lancer. Tout en maintenant le pouce appuyé
sur la bobine, vous pouvez enclencher le
système ‘Auto-Cast’ en glissant le pouce vers le
bas et appuyer sur le levier d’embrayage.
Ainsi, le T-WING se place en position de lancer.
Printed in Thailand
6Y5501010
Operating Instructions
Vielen Dank, dass Sie sich für die TATULA TYPE-R
Baitcasting-Rolle entschieden haben.
Bitte lesen Sie Folgendes aufmerksam durch
und machen Sie sich mit der Rolle vertraut.
Le agradecemos por haber adquirido el carrete
casting TATULA TYPE-R.
Lea cuidadosamente la siguiente información y
familiarícese con el carrete.
■Spool Tensioning
■Réglage de tension de bobine
■Star Drag
■Frein étoile
■Sternbremse
■Freno de estrella
1. Loosen the screw located in the center of the Magforce
adjusting dial on the side plate.
2. Turn the side plate counterclockwise (Right model) or
clockwise (Left model).
Then simply remove the side plate.
1. Desserrer la vis située au centre de la molette
d’ajustement du système magforce sur la flasque du
moulinet.
2. Tourner la flasque dans le sens inverse des aiguilles
d’une montre pour la retirer.
1. Lösen Sie die Schraube in der Mitte des Magforce
Reglers, der sich an der Seitenplatte befindet.
2. Drehen Sie die Seitenplatte gegen den Uhrzeigersinn
(rechtes Modell) oder im Uhrzeigersinn (linkes Modell).
Danach können Sie die Seitenplatte einfach entfernen.
1. Afloje el tornillo situado en el centro del dial de ajuste
Magforce en la tapa lateral.
2. Gire la placa lateral en sentido contrario a las agujas del
reloj (modelo Derecha) o en el sentido de las agujas del
reloj (modelo Izquierda).
Después simplemente retire la tapa lateral.
■Fast Spool Changes
■Changement rapide de bobine
■Schnelle Spuländerung
■Cambios rápidos de bobina
■Autocast
■Lancer ‘Auto-Cast’
■Precautions in handling
■Précaution d’utilisation
■Vorsicht bei der Handhabung
■Precauciones para el uso
Please note that when applying upward tension to the line
using your index finger, any attempt to raise the fishing
line too far in an upward direction, as illustrated,
may cause the line to slip off the narrow T-Wing
levelwinding aperture thereby leading to poor reel
performance.
Lors d’une utilisation de la ligne tendue vers le haut avec le
doigt comme sur l’illustration, veuillez éviter de relever le
doigt de façon excessive car cela peut déloger la ligne de la
partie étroite du T-WING et provoquer un mauvais
embobinage du fil.
Seien Sie vorsichtig, wenn Sie, wie in der Abbildung, mit dem Finger von unten Spannung auf die
Leine ausüben und den Finger dabei stark anheben. Es kann vorkommen, dass die Leine sich vom
schmalen Abschnitt des T-WING löst und die Funktionalität der Spule beeinträchtigt wird.
Cuando aplique tensión a la línea hacia arriba con el dedo como se indica en la imagen,
preste atención porque si sube demasiado el dedo, la línea puede salir de la parte estrecha del
T-WING y empeorar la recogida del sedal.
■Caution!
■Avertissement !
■VORSICHT!
■¡ATENCIÓN!
■Autocast
■Lanzamiento automático
■Spulenspannung
■Tensión de bobina
■Handling precaution
■Précaution de manipulation
■Vorsichtsmaßnahmen beim Umgang
■Precaución de uso
Die Autocast-Kupplung löst die
Spule beim Auswerfen. Wenn
Sie Ihren Daumen auf die
aufgespulte Schnur halten,
drücken Sie den Hebel der
Autocast-Kupplung durch eine
kurze Abwärtsbewegung des
Daumens herab.
Dadurch wird der T-WING in
die Casting-Position gestellt.
El embrague de lance automático
desengancha la bobina para realizar el
lance. Al pulsar su pulgar contra la línea
embobinada, simplemente balancee el pulgar
hacia abajo para presionar la palanca del
embrague de lance automático.
Y, el T-WING adopta la posición de lanzamiento.
(Right model)
(Left model)

Please order by parts number, not key number
Veuillez indiquer le numéro de la pièce.
Printed in Thailand
6Y5501010
TATULA TYPE-R 100H /100XS /100HL /100XSL
■TATULA TYPE-R 100H
Key No. Parts No. Parts Name Désignation des pièces
１
２
３
４
５
６
７
８
９
１０
１１
１２
１３
１４
１５
１６−２４
２５
２６
２７
２８
２９
３０
３１
３２
３３
３４
３５
３６
３７
３８
３９
４０
４１
４２
４３
４４
４５
４６
４７
４８
４９
５０
５１
５２
５３
５４
５５
５６
５７
５８
５９
６０
６１
６２
６３
６４
６５
６６
６７
６８
６９
７０
７１
７２
７３
７４
７５
７６
７７
７８
７９
８０
８１
８２
８３
８４
８５
８６
８７
８８
８９
９０
９１
９２
９３
９４
９５
３
４８
５１
７９
６Ｈ９３０４０１
６Ｅ１６７１０１
６Ｈ９３０２０６
６Ｂ３３９８０１
６Ｆ６３７７０１
６Ｈ６６３４０１
６Ｈ９３０１０２
６Ｈ９１５５０１
６Ｇ９３９３０１
６Ｈ９３０５０１
６３７５７４００
６３７５７４１１
６Ｇ１８５１０１
６Ｇ５１１５０７
６Ｆ０３２２０１
６Ｚ０２１５４３
６Ｈ９１０２０２
６Ｈ９３０００２
６Ｈ４５５４０２
６Ｈ９１２４０１
６Ｈ９１５６０１
６Ｈ９１５７０１
６Ｈ９１２１０１
６Ｈ７０４１０１
６Ｈ９１０６０１
６Ｈ９２８８０１
６Ｈ９１０７０１
６Ｂ８６１７０４
６Ｈ９１２３０１
６Ｈ２９４１０１
６Ｈ４５０００１
６Ｈ４５０１０１
６Ｈ９２８７０１
６Ｈ１５９２０１
６３５２２５０１
６Ｈ６５９１０１
６Ｂ０３２９０４
６Ｈ９２９００１
６Ｈ７９８７０１
６Ｈ９１３９０１
６Ｅ２１９７０１
６Ｇ４３１１０５
６Ｈ９１０３０４
６１７１５２０１
６Ｂ１７５４０６
６Ｂ１７５５０３
６Ｊ００４７０２
６Ｇ０４０８１４
６Ｇ０４０８２５
６３２０５９０１
６Ｂ４１１７００
６Ｇ７２０００１
６Ｈ９２９１０１
６１２１４２１２
６３７３１３００
６Ｆ４０２８０１
６Ｈ９１０８０１
６Ｈ９１１７０２
６Ｇ７２０００１
６Ｈ９１０５０１
６Ｂ３３９８０１
６Ｇ０９９８００
６３２０８００２
６Ｂ３５８６０５
６Ｈ９２８９０１
６Ｅ１３４５０９
６Ｈ９１２７０１
６Ｊ００９４０１
６Ｈ９２９４０１
６Ｆ７３３７０２
６Ｈ９１３１０１
６Ｈ４５２６０２
６Ｈ９１３２０１
６Ｇ５４５００１
６Ｇ８１９８０１
６Ｂ８６１７０４
６Ｂ５５３８０１
６Ｆ０２８２０３
６Ｆ０３２４０１
６１５０８９０１
６Ｈ９２９５０１
６Ｈ８２０００１
６Ｈ６６１７０１
６Ｈ９２９６０１
６Ｈ７２３７０１
６Ｈ７２２００２
６Ｇ０４０８０３
６Ｈ９３０２０８
６Ｊ００９８０１
６Ｈ９１０３０５
６Ｊ００９９０１
Screw (A)
Spring (A)
Brake dial
Brake dial retainer (A)
Brake dial washer
Brake click spring
Left side plate
Brake dial retainer (B)
Screw (B)
Magnet holder
Spacer (A)
Spacer (B)
Spacer (C)
Ball bearing (A)
Bearing retainer (A)
Spool assembly
Frame
Front plate
Screw (C)
Clutch lever
Spacer (D)
Spacer (E)
Stabilizer bar
Retainer (A)
Collar
Spring (B)
Pin
Ball bearing (B)
Plate (A)
Screw (D)
Clutch cam spring
Clutch trip lever
Clutch cam
Washer (A)
Screw (E)
Clutch cam plate
Clutch cam screw
Yoke
Yoke spring
Pinion gear
Bearing retainer (B)
Ball bearing (C)
Right side plate
“O” ring
Spacer (F)
Spacer (G)
Cast control cap
Right side plate screw (A)
Right side plate screw (B)
Retainer (B)
Washer (B)
Worm shaft spacer (A)
T-Level wind
Line guide pawl
Washer (C)
Line guide nut
Level wind guard
Worm shaft
Worm shaft spacer (B)
Worm gear
Retainer (C)
Washer (D)
Retainer (D)
Ball bearing (D)
Plate (B)
Screw (F)
Drive shaft gear
Drive shaft
Clutch wheel
Drive shaft washer (A)
Drive gear
Drive shaft washer (B)
Key washer
Gear shaft collar
Roller clutch
Ball bearing (E)
Washer (E)
Click leaf spring holder
Click leaf spring
Drag spring washer
Washer (F)
Star drag
Handle collar
Handle assembly
Handle nut
Handle cap
Handle screw
Brake dial
Pinion gear
Right side plate
Drive gear
Désignation des pièces
Key No. Parts No. Parts Name
Vis (A)
Ressort (A)
Cadran de réglage de frein
Verrou de cadran (A)
Rondelle de cadran
Ressort de cliquet de frein
Flasque gauche
Verrou de cadran (B)
Vis (B)
Boitier à aimants
Rondelle de chapeau de réglage (A)
Rondelle de chapeau de réglage (B)
Rondelle de chapeau de réglage (C)
Roulement à billes (A)
Rondelle de retenue du roulement à billes (A)
Bobine complète
Bâti
Couronne
Vis (C)
Levier d’embrayage
Rondelle de chapeau de réglage (D)
Rondelle de chapeau de réglage (E)
Entretoise
Clips (A)
Collier
Ressort (B)
Clavette
Roulement à billes (B)
Plaque (A)
Vis (D)
Ressort de came d’embrayage
Levier de déclenchement d’embrayage
Came d’embrayage
Rondelle (A)
Vis (E)
Plaque de came d’embrayage
Vis de came d’embrayage
Joug de debrayage
Ressort de joug
Pignon
Rondelle de retenue du roulement à billes (B)
Roulement à billes (C)
Flasque droit
Anneau torique
Rondelle de chapeau de réglage (F)
Rondelle de chapeau de réglage (G)
Chapeau de réglage de tension
Vis de flasque droit (A)
Vis de flasque droit (B)
Clips (B)
Rondelle (B)
Spacer arbre à vis sans fin (A)
T-Vis double filet
Pilote de guide-fil
Rondelle (C)
Ecrou de guide-fil
Protecteur de vis double filet
Vis double filet
Spacer arbre à vis sans fin (B)
Roue de vis double filet
Clips (C)
Rondelle (D)
Clips (D)
Roulement à billes (D)
Plaque (B)
Vis (F)
Roue d’axe de roue de commande
Axe de la roue de commande
Rochet anti-retour
Rondelle d’axe de roue de commande (A)
Roue de commande
Rondelle d’axe de roue de commande (B)
Rondelle fixe
Collier de axe de roue de commande
Roulement à aiguilles
Roulement à billes (E)
Rondelle (E)
Support de ressort de réglage de cliquet
Ressort de cliquet
Rondelle du ressort de frein
Rondelle (F)
Frein étoile
Collier de manivelle
Manivelle
Ecrou de manivelle
Chapeau de manivelle
Vis de manivelle
Cadran de réglage de frein
Pignon
Flasque droit
Roue de commande
■TATULA TYPE-R 100XS
Key No. Parts No. Parts Name Désignation des pièces
■TATULA TYPE-R 100HL
Key No. Parts No. Parts Name Désignation des pièces
１
２
３
４
５
６
７
８
９
１０
１１
１２
１３
１４
１５
１６−２４
２５
２６
２７
２８
２９
３０
３１
３２
３３
３４
３５
３６
３７
３８
３９
４０
４１
４２
４３
４４
４５
４６
４７
４８
４９
５０
５１
５２
５３
５４
５５
５６
５７
５８
５９
６０
６１
６２
６３
６４
６５
６６
６７
６８
６９
７０
７１
７２
７３
７４
７５
７６
７７
７８
７９
８０
８１
８２
８３
８４
８５
８６
８７
８８
８９
９０
９１
９２
９３
９４
９５
３
４８
５１
７９
６Ｈ９３０４０１
６Ｅ１６７１０１
６Ｈ９３０２０７
６Ｂ３３９８０１
６Ｆ６３７７０１
６Ｈ６６３４０１
６Ｈ９４４９０２
６Ｈ９１５５０１
６Ｇ９３９３０１
６Ｈ９３０５０１
６３７５７４００
６３７５７４１１
６Ｇ１８５１０１
６Ｇ５１１５０７
６Ｆ０３２２０１
６Ｚ０２１５４３
６Ｈ９４３９０２
６Ｈ９３０００２
６Ｈ４５５４０２
６Ｈ９１２４０１
６Ｈ９１５７０１
６Ｈ９１５６０１
６Ｈ９１２１０１
６Ｈ７０４１０１
６Ｈ９１０６０１
６Ｈ９２８８０１
６Ｈ９１０７０１
６Ｂ８６１７０４
６Ｈ９４４３０１
６Ｈ２９４１０１
６Ｈ４７３３０１
６Ｈ４７３４０１
６Ｈ９４４００１
６Ｈ１５９２０１
６３５２２５０１
６Ｈ６５９１０１
６Ｂ０３２９０４
６Ｈ９４４４０１
６Ｈ７９８７０１
６Ｈ９４４７０１
６Ｅ２１９７０１
６Ｇ４３１１０５
６Ｈ９４３８０３
６１７１５２０１
６Ｂ１７５４０６
６Ｂ１７５５０３
６Ｊ００４７０２
６Ｇ０４０８１４
６Ｇ０４０８２５
６３２０５９０１
６Ｂ４１１７００
６Ｇ７２０００１
６Ｈ９２９１０１
６１２１４２１２
６３７３１３００
６Ｆ４０２８０１
６Ｈ９４４６０１
６Ｈ９１１７０２
６Ｇ７２０００１
６Ｈ９１０５０１
６Ｂ３３９８０１
６Ｇ０９９８００
６３２０８００２
６Ｂ３５８６０５
６Ｈ９２８９０１
６Ｅ１３４５０９
６Ｈ９１２７０１
６Ｊ００９４０２
６Ｈ９２９４０１
６Ｆ７３３７０２
６Ｈ９４４８０１
６Ｈ４５２６０２
６Ｈ９１３２０１
６Ｇ５４５００１
６Ｇ８１９８０１
６Ｂ８６１７０４
６Ｂ５５３８０１
６Ｆ０２８２０３
６Ｆ０３２４０１
６１５０８９０１
６Ｈ９２９５０１
６Ｈ８２０００２
６Ｈ６６１７０１
６Ｈ９２９６０１
６Ｈ７２３７０２
６Ｈ７２２００２
６Ｇ０４０８０３
６Ｈ９３０２１０
６Ｊ０１１３０１
６Ｈ９４３８０４
６Ｊ０１１４０１
Screw (A)
Spring (A)
Brake dial
Brake dial retainer (A)
Brake dial washer
Brake click spring
Right side plate
Brake dial retainer (B)
Screw (B)
Magnet holder
Spacer (A)
Spacer (B)
Spacer (C)
Ball bearing (A)
Bearing retainer (A)
Spool assembly
Frame
Front plate
Screw (C)
Clutch lever
Spacer (D)
Spacer (E)
Stabilizer bar
Retainer (A)
Collar
Spring (B)
Pin
Ball bearing (B)
Plate (A)
Screw (D)
Clutch cam spring
Clutch trip lever
Clutch cam
Washer (A)
Screw (E)
Clutch cam plate
Clutch cam screw
Yoke
Yoke spring
Pinion gear
Bearing retainer (B)
Ball bearing (C)
Left side plate
“O” ring
Spacer (F)
Spacer (G)
Cast control cap
Left side plate screw (A)
Left side plate screw (B)
Retainer (B)
Washer (B)
Worm shaft spacer (A)
T-Level wind
Line guide pawl
Washer (C)
Line guide nut
Level wind guard
Worm shaft
Worm shaft spacer (B)
Worm gear
Retainer (C)
Washer (D)
Retainer (D)
Ball bearing (D)
Plate (B)
Screw (F)
Drive shaft gear
Drive shaft
Clutch wheel
Drive shaft washer (A)
Drive gear
Drive shaft washer (B)
Key washer
Gear shaft collar
Roller clutch
Ball bearing (E)
Washer (E)
Click leaf spring holder
Click leaf spring
Drag spring washer
Washer (F)
Star drag
Handle collar
Handle assembly
Handle nut
Handle cap
Handle screw
Brake dial
Pinion gear
Left side plate
Drive gear
Désignation des pièces
Key No. Parts No. Parts Name
Vis (A)
Ressort (A)
Cadran de réglage de frein
Verrou de cadran (A)
Rondelle de cadran
Ressort de cliquet de frein
Flasque droit
Verrou de cadran (B)
Vis (B)
Boitier à aimants
Rondelle de chapeau de réglage (A)
Rondelle de chapeau de réglage (B)
Rondelle de chapeau de réglage (C)
Roulement à billes (A)
Rondelle de retenue du roulement à billes (A)
Bobine complète
Bâti
Couronne
Vis (C)
Levier d’embrayage
Rondelle de chapeau de réglage (D)
Rondelle de chapeau de réglage (E)
Entretoise
Clips (A)
Collier
Ressort (B)
Clavette
Roulement à billes (B)
Plaque (A)
Vis (D)
Ressort de came d’embrayage
Levier de déclenchement d’embrayage
Came d’embrayage
Rondelle (A)
Vis (E)
Plaque de came d’embrayage
Vis de came d’embrayage
Joug de debrayage
Ressort de joug
Pignon
Rondelle de retenue du roulement à billes (B)
Roulement à billes (C)
Flasque gauche
Anneau torique
Rondelle de chapeau de réglage (F)
Rondelle de chapeau de réglage (G)
Chapeau de réglage de tension
Vis de flasque gauche (A)
Vis de flasque gauche (B)
Clips (B)
Rondelle (B)
Spacer arbre à vis sans fin (A)
T-Vis double filet
Pilote de guide-fil
Rondelle (C)
Ecrou de guide-fil
Protecteur de vis double filet
Vis double filet
Spacer arbre à vis sans fin (B)
Roue de vis double filet
Clips (C)
Rondelle (D)
Clips (D)
Roulement à billes (D)
Plaque (B)
Vis (F)
Roue d’axe de roue de commande
Axe de la roue de commande
Rochet anti-retour
Rondelle d’axe de roue de commande (A)
Roue de commande
Rondelle d’axe de roue de commande (B)
Rondelle fixe
Collier de axe de roue de commande
Roulement à aiguilles
Roulement à billes (E)
Rondelle (E)
Support de ressort de réglage de cliquet
Ressort de cliquet
Rondelle du ressort de frein
Rondelle (F)
Frein étoile
Collier de manivelle
Manivelle
Ecrou de manivelle
Chapeau de manivelle
Vis de manivelle
Cadran de réglage de frein
Pignon
Flasque gauche
Roue de commande
■TATULA TYPE-R 100XSL
Key No. Parts No. Parts Name Désignation des pièces
