Dancover PALMA TWIN User manual

16-03-2023
Manual
for
Heater Palma Twin

Index
Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
DE DE DE
EN
FR
Bedienungsanleitung....…………………………………. 3
Operating instructions.…..………………………………17
Mode d‘emploi..……………..………….…………..…… 31
2
NO
Bruksanvisningen……………….………………….….... 45
SV
NL
IT
Bruksanvisning….……………….……………..……….. 59
Bedieningshandleiding….……………….…...………… 73
Istruzioni per I‘uso………….……………...…….…..…… 87
ErP Produktdatenblatt nach EU 2015/1188..…………….……101
ErP Product fiche according to EU 2015/1188 .….……..….….102
Fiche ErP selon EU 2015/1188..………………..……....……103

Einführung
Dieses Handbuch ist für die Palma Twin - Manuell und Palma Twin - Digital vorgesehen. Die Palma
Twin - Manuell ist ein Umluft-Heizlüfter. Die Palma Twin - Digital besteht aus einem Umluft-Heizlüfter
und einem Digital-Thermostat ”Thermo 2”. Die elektrische Umluft-Heizung Palma Twin - Digital und die
Palma Twin - Manuell dienen der Temperatursteuerung von Gewächshäusern und Wintergärten.
Bitte lesen Sie sich die Hinweise und allgemeinen Sicherheits- und Gefahrenhinweise dieser Anleitung
sorgfältig durch und beachten Sie diese bei der Installation. Bewahren Sie dieses Merkblatt für
zukünftige Referenzzwecke an einem sicheren Ort auf. Wenn Sie Zweifel an der Sicherheit dieses
Gerätes haben, holen Sie sich Rat von einem Fachmann. Wenn das Gerät in einem Gewächshaus
eingesetzt wird, müssen die elektrischen Anschlüsse von Fachpersonal installiert werden.
Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
3
DE
DE
Technische Spezifikationen: Palma Twin (manuell)
�Gerätetyp: Umluftheizung
�Außengehäuse aus rostfreiem Stahl
�Stromversorgung: 230V, 50/60Hz
�Maximale Leistung: 2 x 1000 W ~ 2000 W
�Luftzirkulation:163 m³/h
�Maximaler Stromverbrauch: 13.6 A
�Regelbereich: 0 ± 8°C bis 60 ± 6°C
�Leistungsaufnahme:<1,5W
�Abmessungen: 215 x 277 x 285 mm
�Kabellänge: 2m
�Spritzwasser geschützt IP X4

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
4
DE
Transportgriff
Betriebslampe
Auswahlschalter
Lufteintrittsöffnung
Luftaustrittsöffnung
Heizspiralen
Thermostatschalter

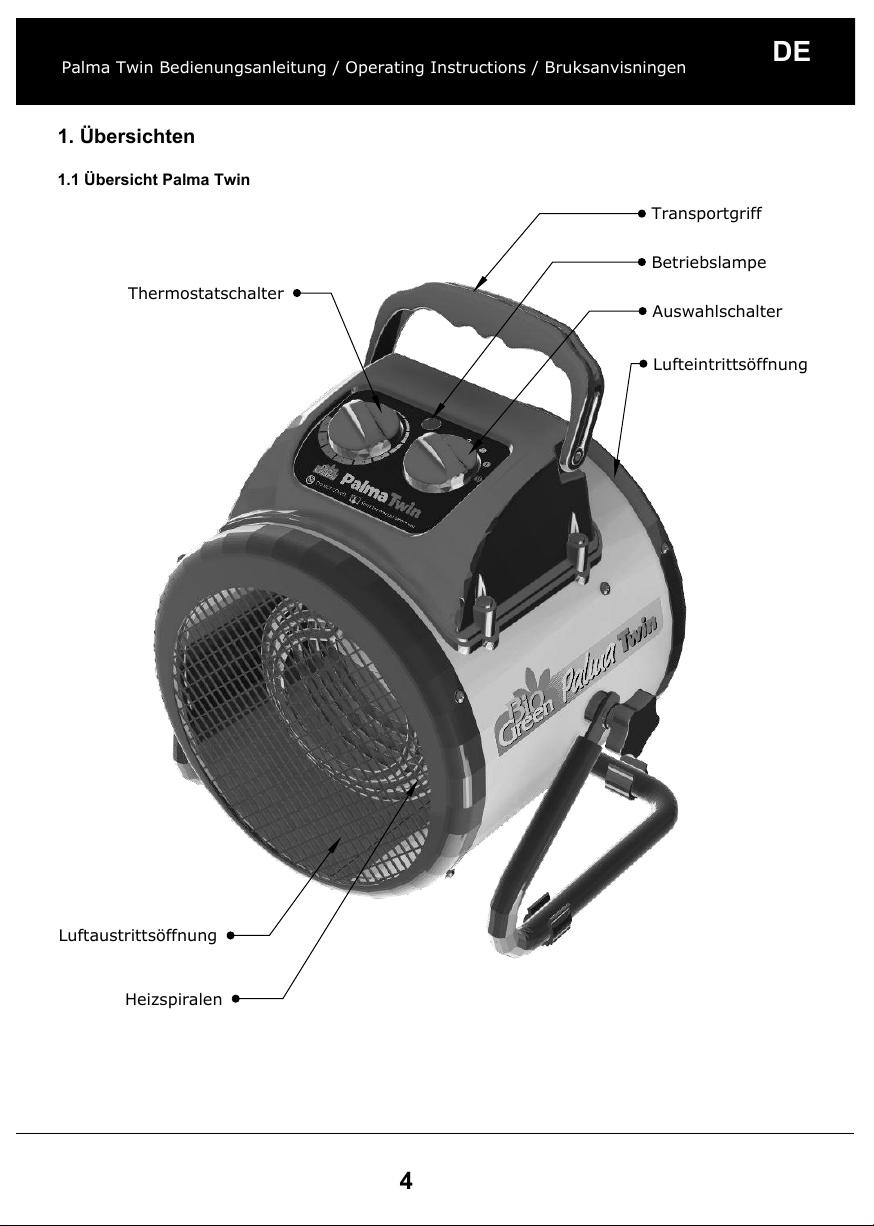

1. Übersichten
1.1 Übersicht Palma Twin

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
5
DE
Montagelöcher (2x)
Digitalanzeige
Temperaturanzeige
Drucktaste "Aufwärts"
zur Temperatureinstellung
Drucktaste "Abwärts"
zur Temperatureinstellung
Sensorkabel
Steckdose des Thermo 2
Modus Heizen/Kühlen
Ein-/Ausschalter
Status-Meldeleuchte Rot
Signalisiert: "Heizen"
Status-Meldeleuchte Gelb
Signalisiert: "Eingestellte
Temperatur noch nicht
erreicht"
Status-Meldeleuchte Grün
Signalisiert: "Kühlen"

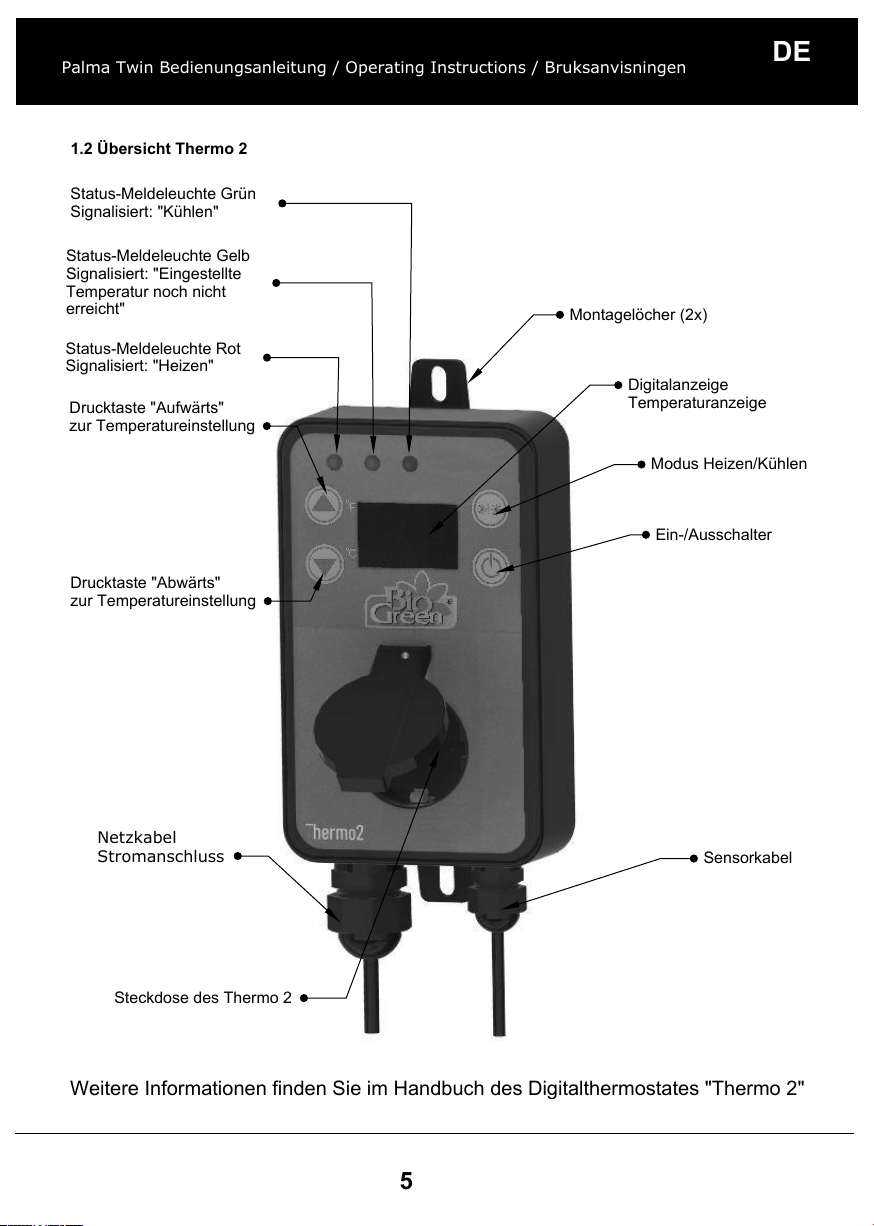

1.2 Übersicht Thermo 2
Weitere Informationen finden Sie im Handbuch des Digitalthermostates "Thermo 2"
Netzkabel
Stromanschluss

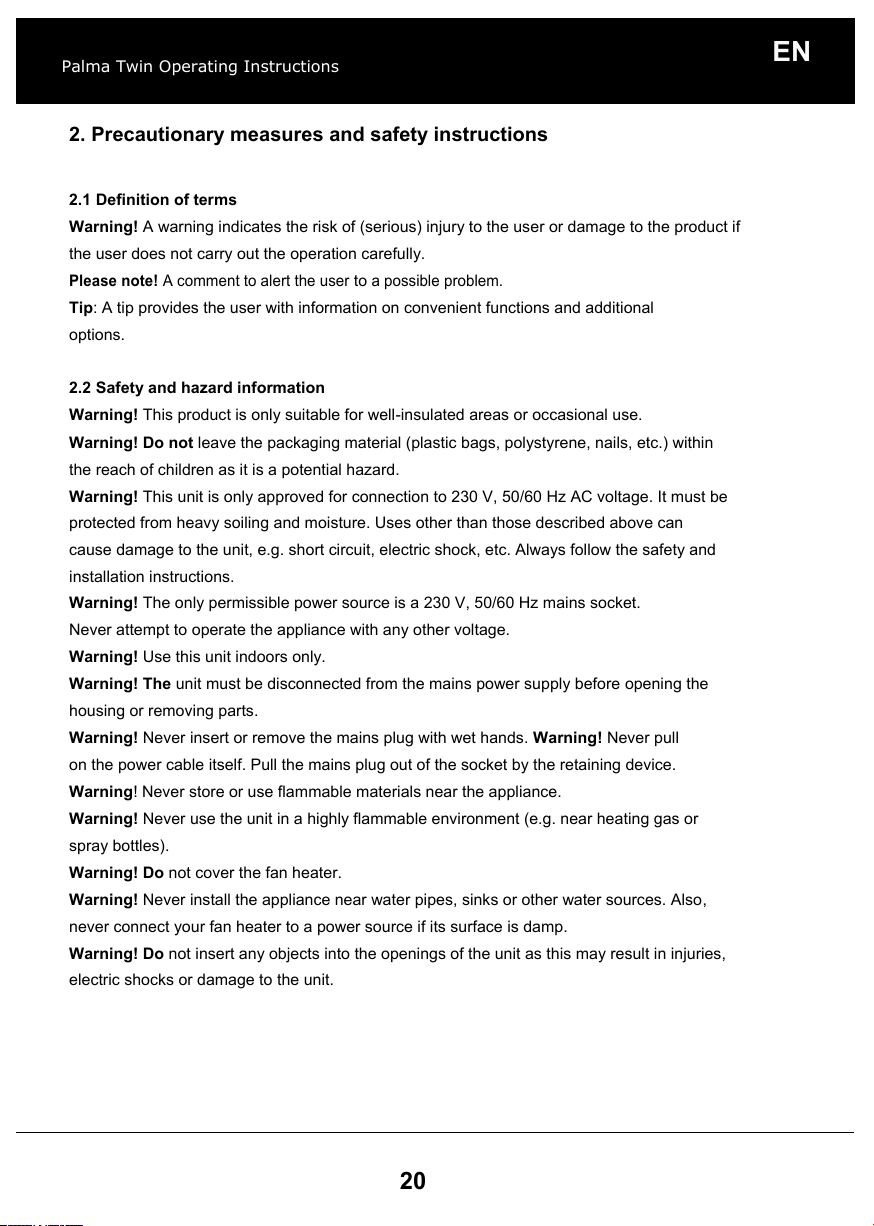

2. Vorsorgemaßnahmen und Sicherheitsanweisungen
2.1 Begriffdefinition
Warnung! Eine Warnung weist auf das Risiko von (ernsthaften) Verletzungen des Nutzers oder
Schäden am Produkt hin, wenn der Nutzer den Vorgang nicht sorgfältig ausführt.
Bitte beachten! Ein Kommentar, um den Nutzer auf ein mögliches Problem aufmerksam zu
machen.
Tipp: Ein Tipp gibt dem Nutzer Hinweise zu bequemen Funktionen und zusätzlichen
Optionen.
2.2 Sicherheits- und Gefahrenhinweise
Warnung! Dieses Produkt ist nur für gut isolierte Bereiche oder gelegentliche Verwendung geeignet.
Warnung! Lassen Sie das Verpackungsmaterial (Plastiktüten, Styropor, Nägel, usw.) nicht in
der Reichweite von Kindern liegen, da es eine potenzielle Gefahr darstellt.
Warnung! Dieses Gerät ist nur für den Anschluss an 230 V, 50/60 Hz Wechselspannung
zugelassen. Es muss vor starker Verschmutzung und Feuchtigkeit geschützt werden. Andere
als die oben beschriebenen Nutzungszwecke können Schäden am Gerät verursachen, z. B.
Kurzschluss, Stromschlag, usw. Beachten Sie grundsätzlich die Sicherheits- und
Installationsanweisungen.
Warnung! Die einzig zulässige Energiequelle ist eine 230 V, 50/60 Hz Netzsteckdose.
Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.
Warnung! Verwenden Sie dieses Gerät nur im Innenbereich.
Warnung! Das Gerät muss vor dem Öffnen des Gehäuses oder Entfernen von Teilen von der
Netzstromversorgung getrennt werden.
Warnung! Stecken oder ziehen Sie den Netzstecker niemals mit feuchten Händen.
Warnung! Ziehen Sie niemals am Stromkabel selbst. Ziehen Sie den Netzstecker an der
Haltevorrichtung aus der Dose.
Warnung! Lagern oder verwenden Sie niemals brennbare Materialien in der Nähe des
Gerätes.
Warnung! Verwenden Sie das Gerät niemals in einer leicht brennbaren Umgebung (z. B. in
der Nähe von Heizgas oder Sprayflaschen).
Warnung! Decken Sie den Heizlüfter nicht ab.
Warnung! Installieren Sie das Gerät niemals in der Nähe von Wasserleitungen, Waschbecken
oder anderen Wasserquellen. Schließen Sie Ihren Heizlüfter auch niemals an eine
Energiequelle an, wenn seine Oberfläche feucht ist.
Warnung! Führen Sie keine Objekte in die Öffnungen des Gerätes ein, da dies Verletzungen,
Stromschläge oder Beschädigungen am Gerät nach sich ziehen kann.
Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
6
DE

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
7
DE
Warnung! Während des Betriebes erwärmt sich das Gehäuse. Installieren Sie es so, dass ein
versehentlicher Kontakt vermieden wird. Nach dem Ausschalten kühlt das Gerät nur langsam ab.
Transportieren Sie es nur am Tragegriff, der extra dafür entwickelt wurde.
Warnung! Trocknen Sie niemals brennbare Objekte vor den Abluftöffnungen.
Warnung! Achten Sie beim Zusammenbau darauf, dass das Anschlusskabel nicht von scharfen Kanten
gequetscht oder beschädigt wird. Wenn durch eine derartige Beschädigung offene Stellen entstanden
sind, darf das Gerät aus keinem Grund wieder mit dem Stromnetz verbunden werden.
Warnung! Ziehen Sie vor dem Reinigen des Gerätes immer den Stecker aus der Dose. Reinigen Sie
das Gerät nur mit einem feuchten (nicht nassen) Tuch.
Warnung! Ziehen Sie immer den Stecker aus der Dose, wenn das Gerät über einen längeren Zeitraum
nicht eingesetzt wird. Lagern Sie es während dieser Zeit in einem trockenen, geschützten Raum.
Warnung! Wenn davon ausgegangen werden kann, dass der sichere Betrieb nicht mehr gewährleistet
ist, darf das Gerät nicht mehr betrieben und muss vor zufälligem Betrieb gesichert werden. Dies sind
solche Fälle:
•Wenn Gerät oder Netzkabel sichtbare Schäden aufweisen.
•Wenn das Gerät nicht mehr funktioniert.
•Nach einem langen Lagerzeitraum in ungünstigen Bedingungen.
•Nach starker Beanspruchung während des Transports.
Warnung! Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.
Warnung! Das Gerät ist nicht für den Einsatz in Bereichen der Viehzucht geeignet.
Warnung! Diese Bedienanleitung ist Bestandteil des Gerätes und sollte an einem sicheren Ort
aufbewahrt werden. Wenn das Gerät an einen Dritten übergeht, muss diese Anleitung mitgegeben
werden.
Warnung! Tauchen Sie das Gerät niemals in Wasser ein.
Warnung! Die Garantie verliert ihre Gültigkeit, wenn Reparaturen nicht fachmännisch ausgeführt
wurden.
Warnung! In gewerblich genutzten Räumen müssen die Unfallverhütungsvorschriften der
Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel eingehalten werden.
Warnung! Gießen Sie niemals Flüssigkeit auf das Gerät. Sollte dies geschehen, ziehen Sie den Stecker
aus der Dose und wenden Sie sich an eine Fachkraft.

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
8
DE
Bitte beachten! Dieses Gerät darf nicht von Personen (einschließlich Kindern) genutzt werden, deren
körperliche, sensorische oder geistige Fähigkeiten eingeschränkt sind oder die nicht die benötigten
Kenntnisse zur Benutzung besitzen, es sei denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Bitte beachten! Bitte prüfen Sie nach dem Auspacken und vor der Erstinbetriebnahme, dass das Gerät
und alle relevanten Zubehörteile in gebrauchsfähigem Zustand sind. Wenn Transportschäden
festgestellt werden, setzen Sie sich bitte umgehend mit dem entsprechenden Händler oder dem
Hersteller in Verbindung.
Bitte beachten! Wenden Sie sich an eine Fachkraft, wenn Sie sich über Funktionen, die Sicherheit oder
den Anschluss des Gerätes im Unklaren sind.
3. Installation
Warnung! Elektrische Geräte dürfen nur in Feuchträumen betrieben werden, die durch
Fehlerstromschutzschalter (FI) abgesichert sind.
Warnung! Prüfen Sie vor der Erstinbetriebnahme, dass der geplante Standort über eine derartige
Verbindung verfügt.
Warnung! Achten Sie bei der Verwendung von Mehrfachsteckdosen oder Verlängerungskabeln darauf
dass die maximale Strombelastbarkeit nicht überschritten wird. Kabeltrommeln müssen immer
vollständig ausgerollt werden.
Warnung! Der Installationsort muss so ausgewählt werden, dass das Gerät auf keinen Fall mit Wasser
besprüht werden oder ins Wasser fallen kann.
Warnung! Wickeln Sie das Anschlusskabel nicht um das Gerät und betreiben Sie das Gerät niemals mit
einem umwickelten Kabel.
Bitte beachten! Verlegen Sie das Anschlusskabel so, dass niemand darüber stolpern, es nicht
gequetscht werden oder mit heißen Gegenständen in Berührung kommen kann.
Bitte beachten! Verwenden Sie nur Verlängerungskabel, die mit dem Ausgang kompatibel sind und den
gültigen Sicherheitsbestimmungen des Gerätes entsprechen.
Bitte beachten! Achten Sie darauf, das Gerät vor und während der Installation vom Stromnetz zu
trennen.
Sie haben die Wahl die Palma Twin-Digital mit oder ohne das im Lieferumfang enthaltene Thermostat
”Thermo 2” zu betreiben. Es ist jedoch dringend zu empfehlen, das ”Thermo 2” zu verwenden, um
exakte Temperaturregulierungen und Energieeinsparungen zu erzielen. Zur Installation der Palma Twin -
Digital weiter mit Abschnitt 3.1. Zur Installation der Palma Twin - Manuell, weiter mit Abschnitt 3.2.

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
9
DE
3.1 Installation der Palma Twin - Digital
Warnung! Der Abstand zu brennbaren Objekten muss mindestens 50 cm betragen. Richten Sie den
Heizlüfter so aus, dass ein entsprechender Abstand zwischen Wand und Lufteintrittsöffnung besteht.
Warnung! Vor der Austrittsöffnung sollte wenn möglich ein freier Raum von 1,5 Metern belassen werden.
Setzen Sie den Heizlüfter in Ihr Gewächshaus ein.
50 cm
Stecken Sie nun den Netzstecker (2.0) der Palma Twin (1.0) in die Steckdose des
”Thermo 2"
(3.0) und dann den Netzstecker (4.0) des Thermo 2 in die Netzsteckdose (5.0).
2.0
1.0
5.0

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
10
DE

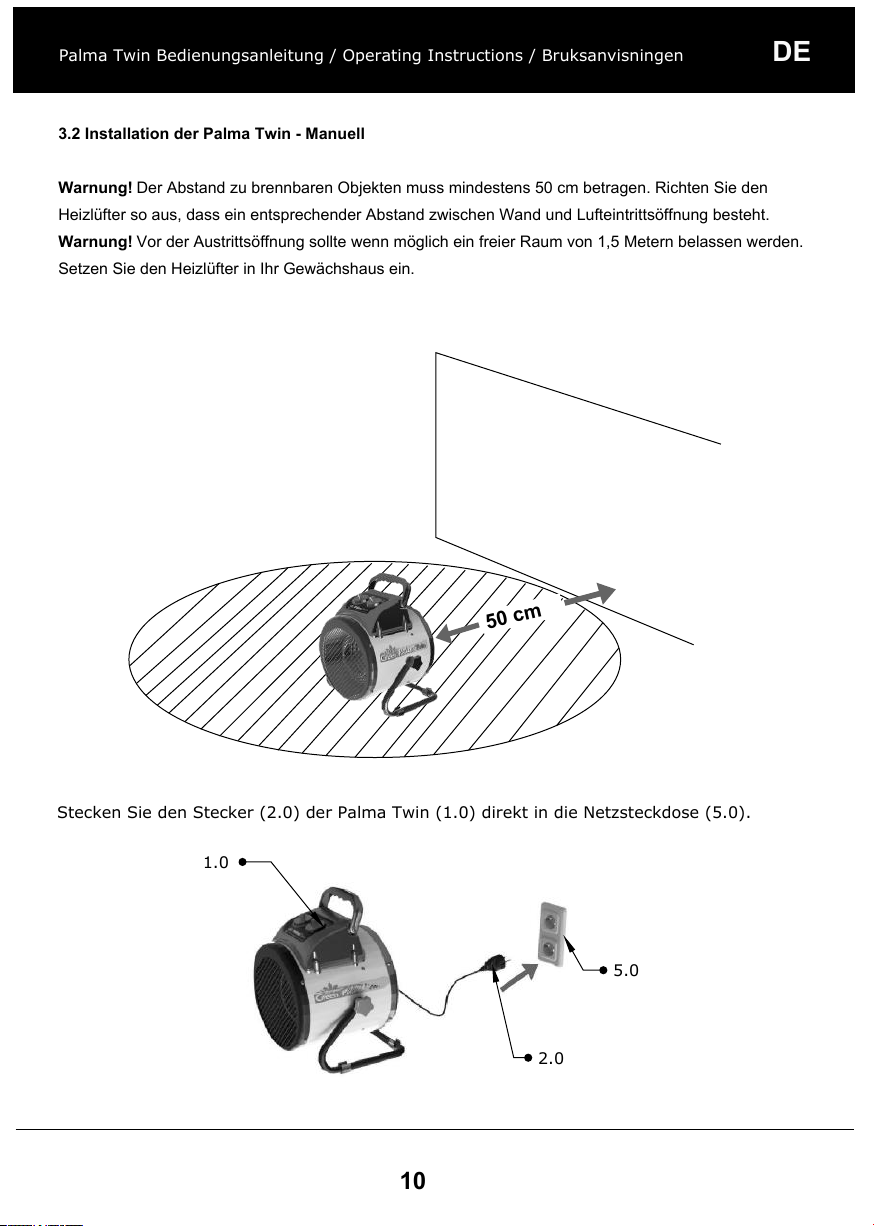

3.2 Installation der Palma Twin - Manuell
Warnung! Der Abstand zu brennbaren Objekten muss mindestens 50 cm betragen. Richten Sie den
Heizlüfter so aus, dass ein entsprechender Abstand zwischen Wand und Lufteintrittsöffnung besteht.
Warnung! Vor der Austrittsöffnung sollte wenn möglich ein freier Raum von 1,5 Metern belassen werden.
Setzen Sie den Heizlüfter in Ihr Gewächshaus ein.
50 cm
Stecken Sie den Stecker (2.0) der Palma Twin (1.0) direkt in die Netzsteckdose (5.0).
1.0
2.0
5.0

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
11
EN
4. Verwenden der Palma Twin - Manuell bzw. der Palma Twin-Digital
4.1 Allgemeiner Betrieb
Die Umluft-Heizung Palma Twin ist mit einem Thermostatschalter und einem Auswahlschalter ausgestattet. Mit
dem Auswahlschalter können Sie einen von 3 möglichen Betriebsmodi auswählen. Diese sind "Umluft", "1kW
Heizleistung" und "2kw Heizleistung". Neben diesen Betriebsmodi haben Sie auch die Möglichkeit die Palma
Twin mit einem Thermo 2 (digital) zu betreiben. Der Thermostatschalter hilft Ihnen die Temperatur zu regeln.
Modi der Palma Twin - Manuell
Gerät nicht in Betrieb
Umluft ohne Heizung (Zirkulation im Dauerbetrieb)
1 kW Heizleistung (Heizung vom Thermostat kontrolliert, Umluft im Dauerbetrieb)
2 kW Heizleistung (Heizung vom Thermostat kontrolliert, Umluft im Dauerbetrieb)
Modi der Palma Twin - Digital
Gerät nicht in Betrieb
Umluft ohne Heizung (Zirkulation von Thermo 2 kontrolliert)
1 kW Heizleistung (Heizung von Thermo 2 kontrolliert, Umluft von Thermo 2 kontrolliert)
2 kW Heizleistung (Heizung von Thermo 2 kontrolliert, Umluft von Thermo 2 kontrolliert)

4.2 Verwenden der Palma Twin im Umluft Betrieb
Wählen Sie auf dem Auswahlschalter Position "Umluft" als Modus. In diesem Modus wird NICHT
geheizt.
Manuell: Stecken Sie den Heizlüfter Palma Twin - Manuell direkt in die Netzsteckdose. Die Palma Twin läuft
nun im Dauerbetrieb. Während der Sommermonate können Sie durch den Einsatz des Umluftmodus eine
Reduzierung der Temperatur im Gewächshaus erzielen. Öffnen Sie in diesem Betriebzustand die Tür oder
das Dachfenster Ihres Gewächshauses
Digital: Stecken Sie den Heizlüfter Palma Twin - Digital erst in den Thermo 2 und dann den Stecker des
Thermo 2 in die Netzsteckdose. Die Palma Twin - Digital hilft Ihnen dabei die Temperatur in Ihrem
Gewächshaus zu reduzieren. Öffnen Sie in diesem Betriebzustand die Tür oder das Dachfenster Ihres
Gewächshauses.
Bitte beachten! In diesem Betriebszustand spielt die Position des Thermostatschalters keine Rolle. Die von
der Sonne erwärmte Gewächshausluft wird im Umluftmodus ständig zirkuliert und auf diese Weise nach
außen befördert. Gleichzeitig wird dadurch die Feuchtigkeit im Gewächshaus reguliert und die Bestäubung
Ihrer Pflanzen gefördert.
Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
12
EN
25°C
Beispiel:
Sie möchten in Ihrem Gewächshaus eine
Temperatur von max. 25°C erreichen. Dann
nehmen Sie eine Palma Twin + einen Thermo 2
und stellen die Temperatur beim Thermo 2 auf
25°C. Die Palma Twin schaltet sich nun
automatisch ein, wenn die Temperatur über 25°C
steigt und läuft so lange bis die Temperatur
wieder unter 25°C liegt.
Umluftschalter
Schalterstellung spielt im
Umluftmodus keine Rolle

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
13
DE

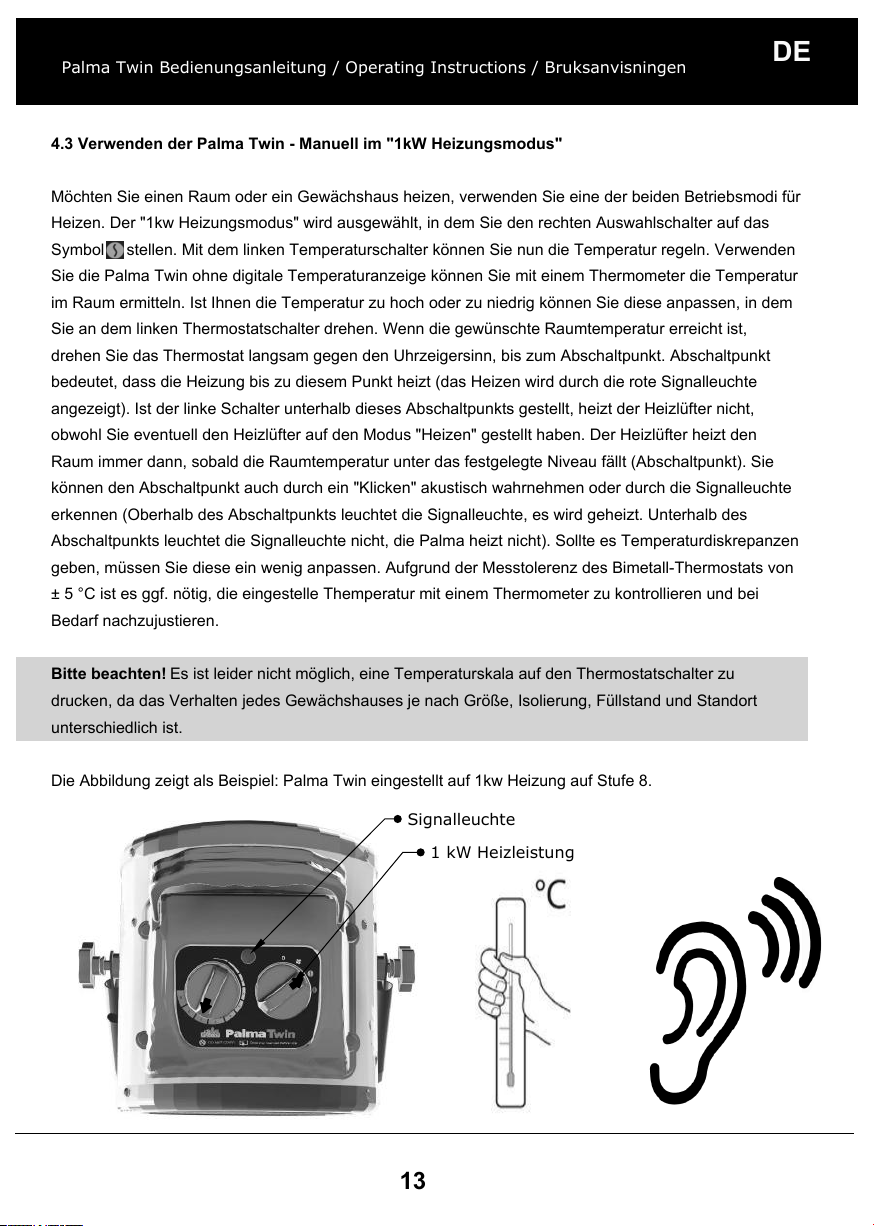

4.3 Verwenden der Palma Twin - Manuell im "1kW Heizungsmodus"
Möchten Sie einen Raum oder ein Gewächshaus heizen, verwenden Sie eine der beiden Betriebsmodi für
Heizen. Der "1kw Heizungsmodus" wird ausgewählt, in dem Sie den rechten Auswahlschalter auf das
Symbol stellen. Mit dem linken Temperaturschalter können Sie nun die Temperatur regeln. Verwenden
Sie die Palma Twin ohne digitale Temperaturanzeige können Sie mit einem Thermometer die Temperatur
im Raum ermitteln. Ist Ihnen die Temperatur zu hoch oder zu niedrig können Sie diese anpassen, in dem
Sie an dem linken Thermostatschalter drehen. Wenn die gewünschte Raumtemperatur erreicht ist,
drehen Sie das Thermostat langsam gegen den Uhrzeigersinn, bis zum Abschaltpunkt. Abschaltpunkt
bedeutet, dass die Heizung bis zu diesem Punkt heizt (das Heizen wird durch die rote Signalleuchte
angezeigt). Ist der linke Schalter unterhalb dieses Abschaltpunkts gestellt, heizt der Heizlüfter nicht,
obwohl Sie eventuell den Heizlüfter auf den Modus "Heizen" gestellt haben. Der Heizlüfter heizt den
Raum immer dann, sobald die Raumtemperatur unter das festgelegte Niveau fällt (Abschaltpunkt). Sie
können den Abschaltpunkt auch durch ein "Klicken" akustisch wahrnehmen oder durch die Signalleuchte
erkennen (Oberhalb des Abschaltpunkts leuchtet die Signalleuchte, es wird geheizt. Unterhalb des
Abschaltpunkts leuchtet die Signalleuchte nicht, die Palma heizt nicht). Sollte es Temperaturdiskrepanzen
geben, müssen Sie diese ein wenig anpassen. Aufgrund der Messtolerenz des Bimetall-Thermostats von
± 5 °C ist es ggf. nötig, die eingestelle Themperatur mit einem Thermometer zu kontrollieren und bei
Bedarf nachzujustieren.
Bitte beachten! Es ist leider nicht möglich, eine Temperaturskala auf den Thermostatschalter zu
drucken, da das Verhalten jedes Gewächshauses je nach Größe, Isolierung, Füllstand und Standort
unterschiedlich ist.
Die Abbildung zeigt als Beispiel: Palma Twin eingestellt auf 1kw Heizung auf Stufe 8.
Signalleuchte
1 kW Heizleistung

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
14
DE
4.4 Verwenden der Palma Twin - Manuell im "2kW Heizungsmodus"
Möchten Sie einen Raum oder ein Gewächshaus heizen, verwenden Sie eine der beiden Betriebsmodi für
Heizen. Der "2kw Heizungsmodus" wird ausgewählt, in dem Sie den rechten Auswahlschalter auf das
Symbol stellen. Mit dem linken Temperaturschalter können Sie nun die Temperatur regeln. Verwenden
Sie die Palma Twin ohne digitale Temperaturanzeige können Sie mit einem Thermometer die Temperatur
im Raum ermitteln. Ist Ihnen die Temperatur zu hoch oder zu niedrig können Sie diese anpassen, in dem
Sie an dem linken Thermostatschalter drehen. Wenn die gewünschte Raumtemperatur erreicht ist,
drehen Sie das Thermostat langsam gegen den Uhrzeigersinn, bis zum Abschaltpunkt. Abschaltpunkt
bedeutet, dass die Heizung bis zu diesem Punkt heizt (das Heizen wird durch die rote Signalleuchte
angezeigt). Ist der linke Schalter unterhalb dieses Abschaltpunkts gestellt, heizt der Heizlüfter nicht,
obwohl Sie eventuell den Heizlüfter auf den Modus "Heizen" gestellt haben. Der Heizlüfter heizt den
Raum immer dann, sobald die Raumtemperatur unter das festgelegte Niveau fällt (Abschaltpunkt). Sie
können den Abschaltpunkt auch durch ein "Klicken" akustisch wahrnehmen oder durch die Signalleuchte
erkennen (Oberhalb des Abschaltpunkts leuchtet die Signalleuchte, es wird geheizt. Unterhalb des
Abschaltpunkts leuchtet die Signalleuchte nicht, die Palma heizt nicht). Sollte es Temperaturdiskrepanzen
geben, müssen Sie diese ein wenig anpassen. Aufgrund der Messtolerenz des Bimetall-Thermostats von
± 5 °C ist es ggf. nötig, die eingestelle Themperatur mit einem Thermometer zu kontrollieren und bei
Bedarf nachzujustieren.
Bitte beachten! Es ist leider nicht möglich, eine Temperaturskala auf den Thermostatschalter zu
drucken, da das Verhalten jedes Gewächshauses je nach Größe, Isolierung, Füllstand und Standort
unterschiedlich ist.
Die Abbildung zeigt als Beispiel: Palma Twin eingestellt auf 2kw Heizung auf Stufe 8.
Signalleuchte
2 kW Heizleistung

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
15
DE

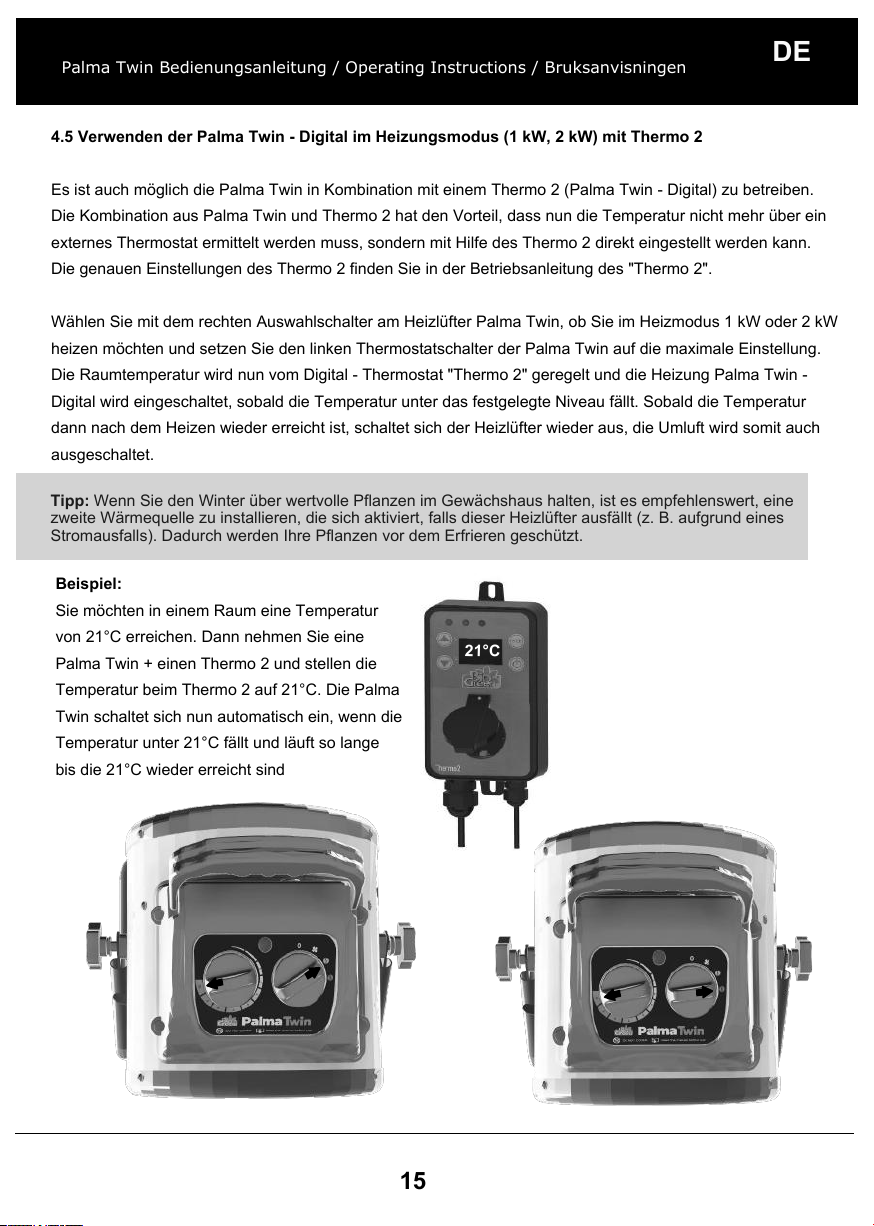

4.5 Verwenden der Palma Twin - Digital im Heizungsmodus (1 kW, 2 kW) mit Thermo 2
Es ist auch möglich die Palma Twin in Kombination mit einem Thermo 2 (Palma Twin - Digital) zu betreiben.
Die Kombination aus Palma Twin und Thermo 2 hat den Vorteil, dass nun die Temperatur nicht mehr über ein
externes Thermostat ermittelt werden muss, sondern mit Hilfe des Thermo 2 direkt eingestellt werden kann.
Die genauen Einstellungen des Thermo 2 finden Sie in der Betriebsanleitung des "Thermo 2".
Wählen Sie mit dem rechten Auswahlschalter am Heizlüfter Palma Twin, ob Sie im Heizmodus 1 kW oder 2 kW
heizen möchten und setzen Sie den linken Thermostatschalter der Palma Twin auf die maximale Einstellung.
Die Raumtemperatur wird nun vom Digital - Thermostat "Thermo 2" geregelt und die Heizung Palma Twin -
Digital wird eingeschaltet, sobald die Temperatur unter das festgelegte Niveau fällt. Sobald die Temperatur
dann nach dem Heizen wieder erreicht ist, schaltet sich der Heizlüfter wieder aus, die Umluft wird somit auch
ausgeschaltet.
Tipp: Wenn Sie den Winter über wertvolle Pflanzen im Gewächshaus halten, ist es empfehlenswert, eine
zweite Wärmequelle zu installieren, die sich aktiviert, falls dieser Heizlüfter ausfällt (z. B. aufgrund eines
Stromausfalls). Dadurch werden Ihre Pflanzen vor dem Erfrieren geschützt.
21°C
Beispiel:
Sie möchten in einem Raum eine Temperatur
von 21°C erreichen. Dann nehmen Sie eine
Palma Twin + einen Thermo 2 und stellen die
Temperatur beim Thermo 2 auf 21°C. Die Palma
Twin schaltet sich nun automatisch ein, wenn die
Temperatur unter 21°C fällt und läuft so lange
bis die 21°C wieder erreicht sind

Palma Twin Bedienungsanleitung / Operating Instructions / Bruksanvisningen
16
DE

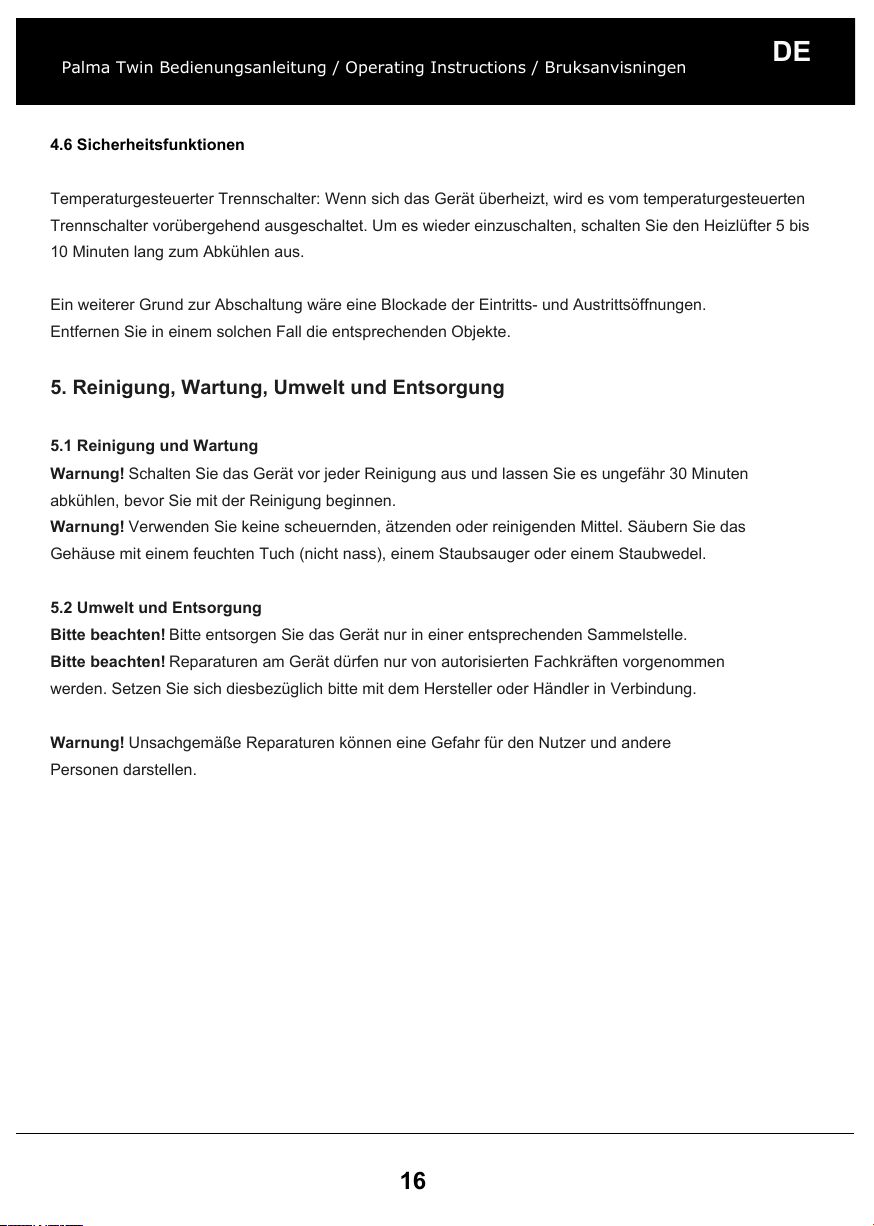

4.6 Sicherheitsfunktionen
Temperaturgesteuerter Trennschalter: Wenn sich das Gerät überheizt, wird es vom temperaturgesteuerten
Trennschalter vorübergehend ausgeschaltet. Um es wieder einzuschalten, schalten Sie den Heizlüfter 5 bis
10 Minuten lang zum Abkühlen aus.
Ein weiterer Grund zur Abschaltung wäre eine Blockade der Eintritts- und Austrittsöffnungen.
Entfernen Sie in einem solchen Fall die entsprechenden Objekte.
5. Reinigung, Wartung, Umwelt und Entsorgung
5.1 Reinigung und Wartung
Warnung! Schalten Sie das Gerät vor jeder Reinigung aus und lassen Sie es ungefähr 30 Minuten
abkühlen, bevor Sie mit der Reinigung beginnen.
Warnung! Verwenden Sie keine scheuernden, ätzenden oder reinigenden Mittel. Säubern Sie das
Gehäuse mit einem feuchten Tuch (nicht nass), einem Staubsauger oder einem Staubwedel.
5.2 Umwelt und Entsorgung
Bitte beachten! Bitte entsorgen Sie das Gerät nur in einer entsprechenden Sammelstelle.
Bitte beachten! Reparaturen am Gerät dürfen nur von autorisierten Fachkräften vorgenommen
werden. Setzen Sie sich diesbezüglich bitte mit dem Hersteller oder Händler in Verbindung.
Warnung! Unsachgemäße Reparaturen können eine Gefahr für den Nutzer und andere
Personen darstellen.

17

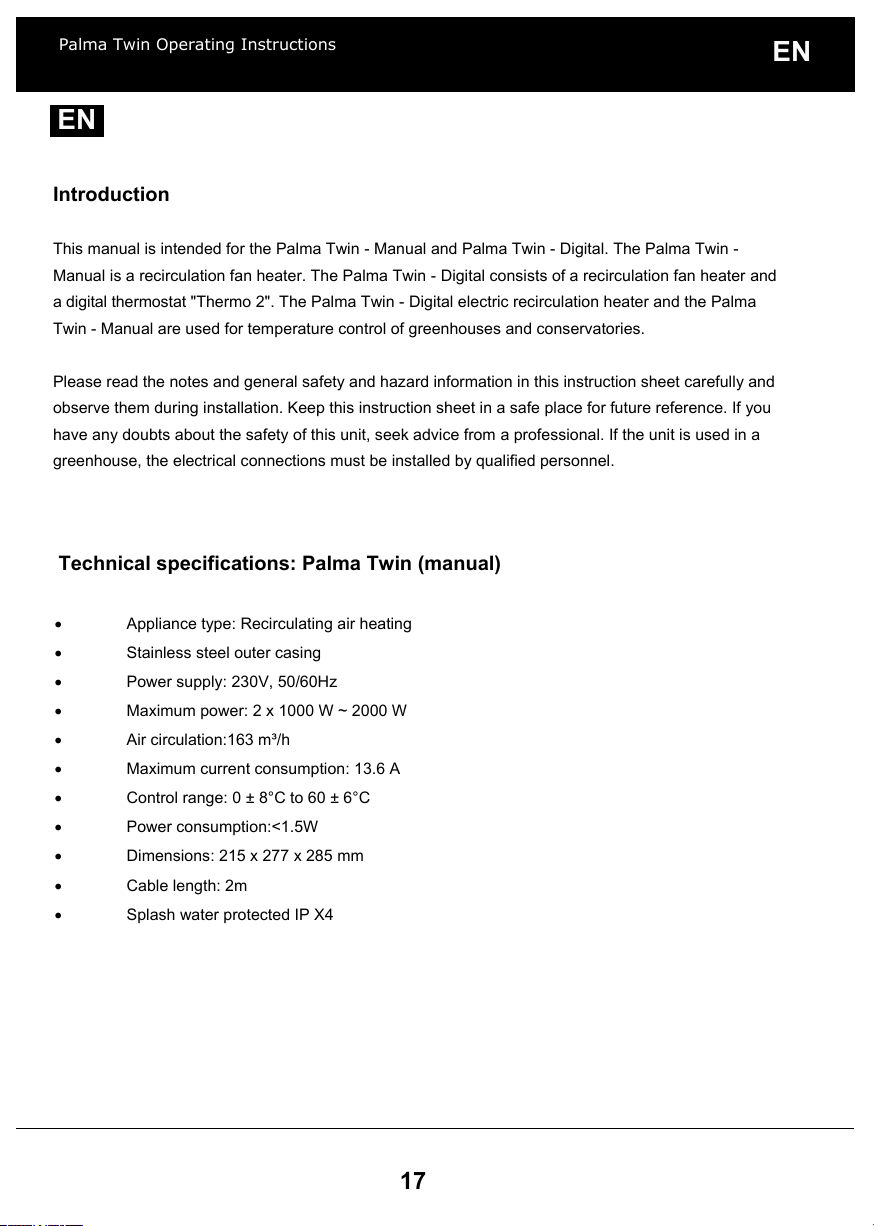

Palma Twin Operating Instructions
EN
Introduction
This manual is intended for the Palma Twin - Manual and Palma Twin - Digital. The Palma Twin -
Manual is a recirculation fan heater. The Palma Twin - Digital consists of a recirculation fan heater and
a digital thermostat "Thermo 2". The Palma Twin - Digital electric recirculation heater and the Palma
Twin - Manual are used for temperature control of greenhouses and conservatories.
Please read the notes and general safety and hazard information in this instruction sheet carefully and
observe them during installation. Keep this instruction sheet in a safe place for future reference. If you
have any doubts about the safety of this unit, seek advice from a professional. If the unit is used in a
greenhouse, the electrical connections must be installed by qualified personnel.
Technical specifications: Palma Twin (manual)
•Appliance type: Recirculating air heating
•Stainless steel outer casing
•Power supply: 230V, 50/60Hz
•Maximum power: 2 x 1000 W ~ 2000 W
•Air circulation:163 m³/h
•Maximum current consumption: 13.6 A
•Control range: 0 ± 8°C to 60 ± 6°C
•Power consumption:<1.5W
•Dimensions: 215 x 277 x 285 mm
•Cable length: 2m
•Splash water protected IP X4
EN

EN
Palma Twin Operating Instructions
18

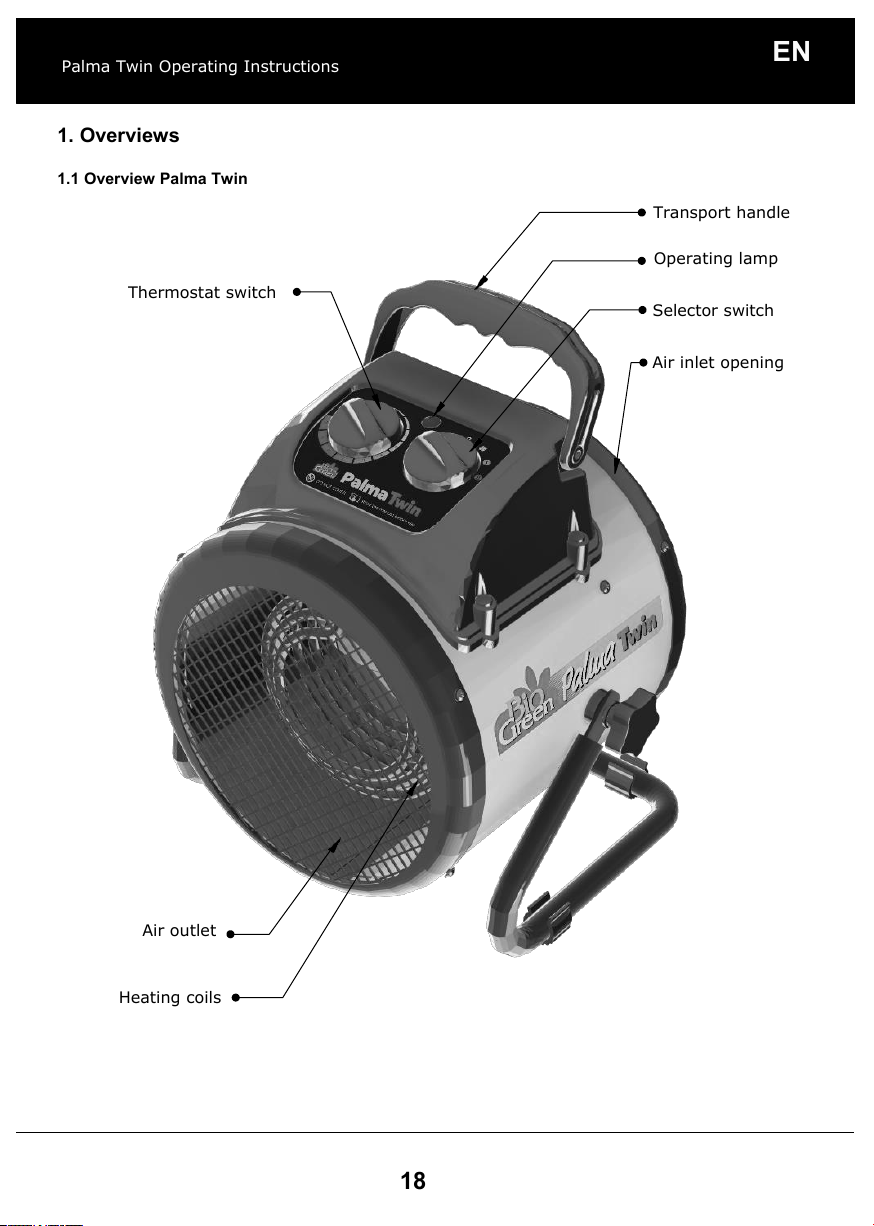

1. Overviews
1.1 Overview Palma Twin
Transport handle
Thermostat switch
Operating lamp
Selector switch
Air inlet opening
Air outlet
Heating coils

EN
Palma Twin Operating Instructions
19
Mounting holes (2x)
Digital display
Temperature
display
Heating/cooling mode
On/Off switch
1.2 Overview Thermo 2
Status indicator light
Green Signals: "Cooling"
Status indicator light
Yellow Signals: "Set
temperature not yet
reached".
Status indicator light Red
Signals: "Heating"
Push button "Up
for temperature
adjustment"
"Down" push button
for temperature adjustment
Mains cable
Power connection
Sensor cable
Thermo 2 socket
For more information, see the manual for the "Thermo 2" digital thermostat.

EN
Palma Twin Operating Instructions
20
2. Precautionary measures and safety instructions
2.1 Definition of terms
Warning! A warning indicates the risk of (serious) injury to the user or damage to the product if
the user does not carry out the operation carefully.
Please note! A comment to alert the user to a possible problem.
Tip: A tip provides the user with information on convenient functions and additional
options.
2.2 Safety and hazard information
Warning! This product is only suitable for well-insulated areas or occasional use.
Warning! Do not leave the packaging material (plastic bags, polystyrene, nails, etc.) within
the reach of children as it is a potential hazard.
Warning! This unit is only approved for connection to 230 V, 50/60 Hz AC voltage. It must be
protected from heavy soiling and moisture. Uses other than those described above can
cause damage to the unit, e.g. short circuit, electric shock, etc. Always follow the safety and
installation instructions.
Warning! The only permissible power source is a 230 V, 50/60 Hz mains socket.
Never attempt to operate the appliance with any other voltage.
Warning! Use this unit indoors only.
Warning! The unit must be disconnected from the mains power supply before opening the
housing or removing parts.
Warning! Never insert or remove the mains plug with wet hands. Warning! Never pull
on the power cable itself. Pull the mains plug out of the socket by the retaining device.
Warning! Never store or use flammable materials near the appliance.
Warning! Never use the unit in a highly flammable environment (e.g. near heating gas or
spray bottles).
Warning! Do not cover the fan heater.
Warning! Never install the appliance near water pipes, sinks or other water sources. Also,
never connect your fan heater to a power source if its surface is damp.
Warning! Do not insert any objects into the openings of the unit as this may result in injuries,
electric shocks or damage to the unit.
