D&D Technologies Magna-Latch User manual

Swimming pool fences, gates and latches cannot substitute for adult supervision. If using this latch on a swimming pool gate, consult all
appropriate local authorities for safety requirements.
The latch will operate properly only if installed and maintained in accordance with these instructions.
MAINTENANCE: REMOVE KEY FROM LOCK AFTER USE. Do not lubricate the latch with petroleum-based lubricants at any time; use only
powdered graphite. Ensure all screws or bolts are tightened firmly and that the release knob [F] and latching bolt are kept free of sand, ice
and other debris which could impair latch performance. Grind or remove any protruding fasteners after installation.
WARRANTY & LIMITATION OF LIABILITY: D&D Technologiesʼ (“D&D”) products are warranted to be free of defects in materi-
als and workmanship to the original purchaser for as long as he/she owns the product. If a structural defect appears, the original
purchaser may return the item, freight prepaid, together with proof of purchase to D&D or its approved international agents. D&D or its
agent will, at their discretion, repair or replace the defective item or part without charge to the purchaser. THIS WARRANTY SHALL NOT
APPLY WHEN the product has been tampered with, when repairs or attempted repairs have been made by unauthorized persons, where
the item has been subjected to misuse, abuse, accident or damage in transit, or where the installer has not followed the instructions set
out during installation, operations, or Maintenance requirements.
IN NO EVENT SHALL THE COMPANY BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES. No warranty is given other than that
set out above. No other express or implied warranties (including statutory warranties) apply, other than warranties which may not be
legally excluded.
For swimming and other child safety gates, most safety standards specify the
following minimum height requirements above the finished ground/fixing surface:
1) latch release knob ‘F’ at minimum 1500mm (4’11”); 2) fence height of between 1200mm & 1500mm (4’ & 5’)
Always confirm these and other requirements with the appropriate pool or safety authorities in your area and install this latch in accord-
ance with the local fence/barrier codes and regulations. Also, pool gate must open outward, away from the pool, so this latch must be
fitted to the outside of a pool gate. Tools: Electric or cordless drill, drill bits, Phillips No. 2 screwdriver (hand & powered types).
Note: For heavy gauge steel sections it is advisable to pre-drill the holes to prevent screw breakage.
Swimming pool fences, gates and latches cannot substitute for adult supervision. If using this latch on a swimming pool gate, consult all appropriate
local authorities for safety requirements.
The latch will operate properly only if installed and maintained in accordance with these instructions.
MAINTENANCE: REMOVEKEYFROMLOCKAFTERUSE.Do not lubricate the latch with petroleum-based lubricants at any time; use only powdered
graphite. Ensure all screws or bolts are tightened firmly and that the release knob [F] and latching bolt are kept free of sand, ice and other debris
which could impair latch performance. Grind or remove any protruding fasteners after installation.
WARRANTY & LIMITATION OF LIABILITY: D&D Technologiesʼ (“D&D”) products are warranted to be free of defects in materials and
workmanship to the original purchaser for as long as he/she owns the product. If a structural defect appears, the original purchaser may
return the item, freight prepaid, together with proof of purchase to D&D or its approved international agents. D&D or its agent will, at their
discretion, repair or replace the defective item or part without charge to the purchaser. THIS WARRANTY SHALL NOT APPLY WHEN the product
has been tampered with, when repairs or attempted repairs have been made by unauthorized persons, where the item has been subjected to
misuse, abuse, accident or damage in transit, or where the installer has not followed the instructions set out during installation, operations,
or Maintenance requirements.
IN NO EVENT SHALL THE COMPANY BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES. No warranty is given other than that set
out above. No other express or implied warranties (including statutory warranties) apply, other than warranties which may not be legally
excluded.

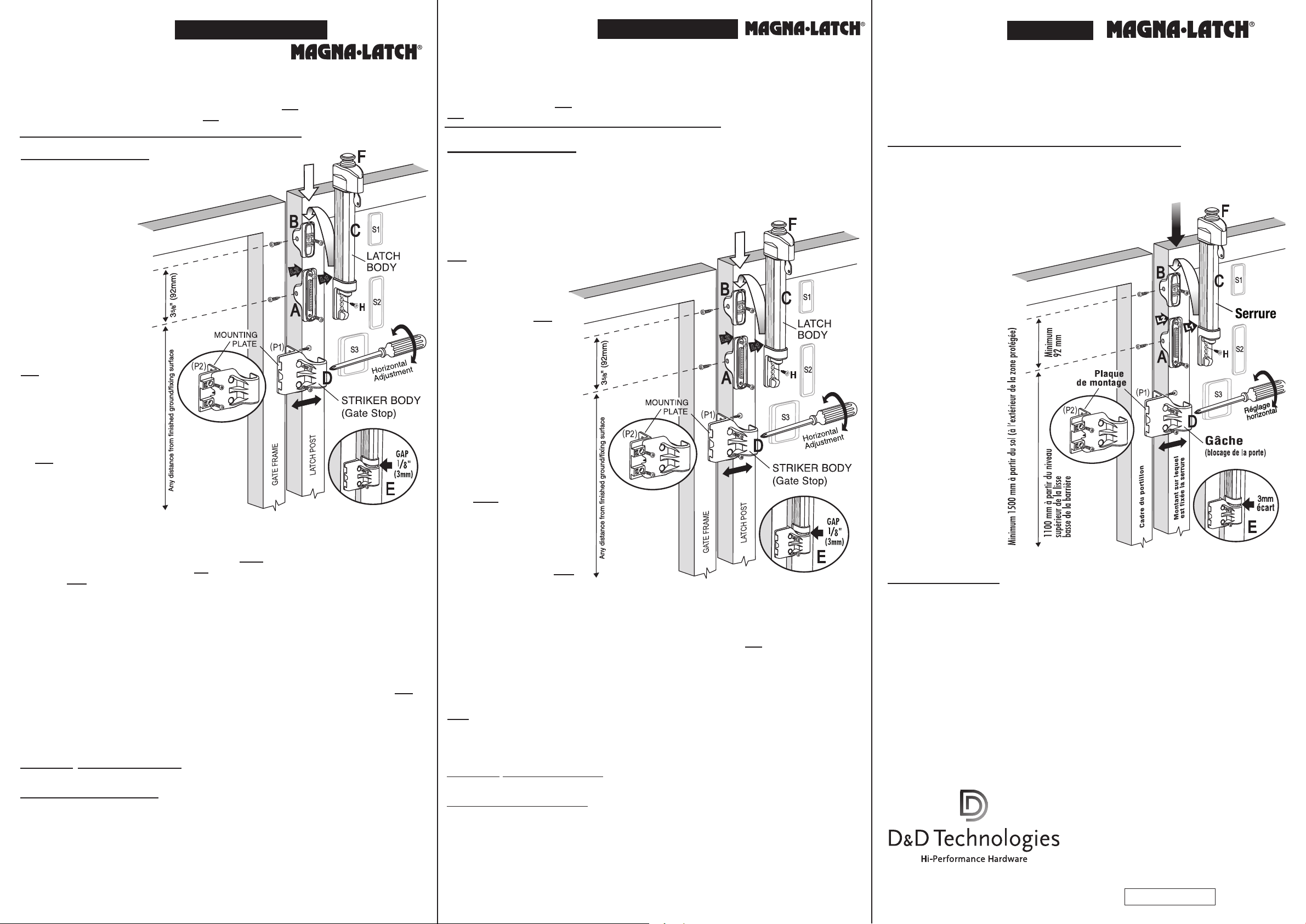

Installation Procedure
1. The gap between gate frame and latch post must be between 3/8” (10mm) and
17/16” (37mm); 3/4” (19mm) is ideal.
2. Determine the location of the hole for Mounting
Bracket ‘A’ by measuring up from the
finished ground/fixing surface…
• for 54” knob height measure
up 363/8” (925mm);
• for 59” knob height measure
up 413/8” (1050mm).
Place Mounting Bracket ‘A’ on the post as
shown, and, using one of the 1” (25mm)
wafer-head, self-drilling screws, fix the
bracket to the post – through the side
fixing hole. Now install two more of these
screws through the front of the bracket.
3. To install Mounting Bracket ‘B’ meas-
ure up from Bracket ‘A’ 133/8” (340mm).
Mark this point and fix as ‘2’ above.
NOTE: For 4 feet (1200mm) fences
without an extra-high post, this measure-
ment should be 5” (125mm) for 54”
(1370mm) knob height and 10” (250mm)
for 59” (1500mm) knob height.
Place the Bracket ‘B’ so that the holes are
centered on the marked line. Fix bracket
using the same screws as per Bracket
‘A’. (NOTE: In some applications it may
be necessary to add a spacer to clear a
post cap. Spacers S1, S2 & S3 are for this
purpose and should be inserted behind the
mounting brackets during installation.)
4. Take the main LATCH BODY ‘C’ and slide
it down onto the Mounting Bracket ‘B’,
ensuring the rear track of the latch slides over brackets ‘B’, then ‘A’.
5. Slide the Latch Body until the bottom of the latch aligns neatly with the lower end of Bracket ‘A’ (see dashed line ‘L’). Take the
single 3/8” (10mm) countersunk screw ‘H’ and secure the Latch Body – DO NOT use a power or cordless drill – to Bracket ‘A’.
6. The final part to be installed is the STRIKER BODY ‘D’. Note that the Striker Body slides on a dovetail track within the Mounting
Plate (P1, P2). NEVER use a powered drill to adjust this screw.
See Diagram ‘E’. Locate the Striker Body assembly onto the post as shown. Position the Striker Body to obtain a 1/8” (3mm) gap
between the lower part of the latch and the top of the Striker Body, as shown. Maintain this gap and fix two 1” (25mm) screws
through the two main holes of the Striker Body. The two, small (cylindrical) dress plugs supplied should now be pressed into the
screw holes.
7. a) Open the gate and secure two more screws through the side leg of the Mounting Plate. Note: If the width of the gate frame is
11/2” (38mm) or greater, follow step b)…
b) With the gate open, adjust the Striker Body using the screwdriver in the adjustment screw. Turn counter-clockwise until the
two holes are exposed, as in Diagram (P2). Fix the two remaining screws to secure the Mounting Plate.
8. Use the screwdriver to adjust the Striker Body to align with the Latch Body, as shown in Diagram ‘E’. Open and close the gate
to check the latch operates correctly. Adjust as necessary at any time after installation to ensure safe operation of the latch. NOTE:
Future vertical adjustment of the latch can be achieved by removing the screw ‘H’, sliding the Latch Body up or down the post to
obtain correct operational alignment, then inserting the screw into the appropriate hole.
Installation Procedure
1. The gap between gate frame and latch post must be between 10mm (3/8”) and 37mm(17/16”); 19mm (3/4”) is ideal.
2. Determine the location of the hole for Mounting Bracket ‘A’ by measuring up 1050mm
3’ (53/8”) from the finished ground/fixing surface.
Place Mounting Bracket ‘A’ on the post as shown, and, using one of the 25mm (1”) wafer-head, self-drilling screws, fix
the bracket to the post – through the side fixing hole. Now install two more of these screws
through the front of the bracket.
3. To install Mounting Bracket ‘B’ measure up from Bracket ‘A’ 340mm (1’ 13/8”).
Mark this point.
NOTE: For 1200mm (4’) fences without an extra-high post, this
measurement should be 110mm (43/8”).
Place the Bracket ‘B’ so that the
holes are centered on the marked
line. Fix bracket using the same
screws as per Bracket ‘A’. (NOTE: In
some applications it may be necessary to
add a spacer to clear a post cap. Spacers
S1, S2 & S3 are for this purpose and
should be inserted behind the mounting
brackets during installation.)
4. Take the main LATCH BODY ‘C’ and
slide it down onto the Mounting Bracket
‘B’, ensuring the rear track of the latch
slides over brackets ‘B’, then ‘A’.
5. Slide the Latch Body until the bottom
of the latch aligns neatly with the lower
end of Bracket ‘A’ (see dashed line ‘L’).
Take the single 10mm (3/8”) counter-
sunk screw ‘H’ and secure the Latch
Body – DO NOT use a power or cordless
drill – to Bracket ‘A’.
6. The final part to be installed is the
STRIKER BODY ‘D’. Note that the Striker
Body slides on a dovetail track within the
Mounting Plate (P1, P2) and is operated
by an internal adjustment screw; NEVER
use a powered drill to adjust this screw.
See Diagram ‘E’. Locate the Striker Body assembly onto the post as shown. Position the Striker Body to obtain a 3mm (1/8”) gap
between the lower part of the latch and the top of the Striker Body, as shown. Maintain this gap and fix two 25mm (1”) screws
through the two main holes of the Striker Body. The two, small (cylindrical) dress plugs supplied should now be pressed into the
screw holes.
7. a) Open the gate and secure two more screws through the side leg of the Mounting Plate. Note: If the width of the gate frame
is 38mm (11/2”) or greater, follow step b)…
b) With the gate open, adjust the Striker Body using the screwdriver in the adjustment screw. Turn counter-clockwise until the
two holes are exposed, as in Diagram (P2). Fix the two remaining screws to secure the Mounting Plate.
8. Use the screwdriver to adjust the Striker Body to align with the Latch Body, as shown in Diagram ‘E’. Open and close the gate
to check the latch operates correctly. Adjust as necessary at any time after installation to ensure safe operation of the latch.
NOTE: Future vertical adjustment of the latch can be achieved by removing the screw ‘H’, sliding the Latch Body up or down the
post to obtain correct operational alignment, then inserting the screw into the appropriate hole.
• Le système Magna Latch peut être utilisé sur les portillons des barrières de protection de
piscines privatives destinées à un usage familial ou collectif.
• Les barrières de protection de piscine sont destinées à limiter lʼaccès de la piscine à des enfants de moins de
cinq ans.
• Il est recommandé dʼinstaller la barrière de protection à un mètre minimum du plan dʼeau. Pour les piscines
privatives à usage
individuel, il est recommandé de ne pas installer la barrière trop loin du bassin an de ne pas perdre lʼefcacité
de la barrière.
En matière de barrières de piscine et autres barrières de protection pour les enfants de moins de 5 ans, les normes de
sécurité spécifient entre autres :
1) une barrière d’une hauteur d’au moins 1100 mm (la hauteur minimale entre
deux points d’appui doit toujours être supérieure ou égale à 1 100 mm)
2) un système de déverrouillage, en l’occurrence le bouton de déverrouil-
lage, placé à une hauteur supérieure à 1500 mm à partir du
sol à l’extérieur de la zone protégée.
Par ailleurs, lorsque le moyen
d’accès choisi est pivotant ,
l’ouverture doit se faire vers
l’extérieur de la piscine. De
fait, la serrure Magna-Latch
doit être fixée sur le côté
extérieur de la barrière.
Il est impératif de demander
confirmation de ces exigences
et d’autres normes éventuelles
auprès des professionnels de
la piscine et des autorités en
charge de l’équipement ou
de la sécurité de votre région
et d’installer cette serrure en
parfaite conformité avec les
normes et les réglementations
len vigueur.
Outils : perceuse électrique
ou sans fil, mèches, tournevis
Phillips No. 2 (manuel & élec-
trique). Note : pour les mont-
ants en acier de forte épaisseur,
il est conseillé d’effectuer un
pré-perçage des trous, afin
d’éviter de briser les vis.
Procédure d’installation
1. L’écart entre le cadre du portillon et le montant sur lequel sera placée la serrure doit être compris entre 10 mm et
37 mm, la distance idéale étant de 19 mm.
2. Marquer lʼemplacement du trou nécessaire au montage de la patte de xation A à 1100 mm du sol ni ou de
la surface de xation.
Visser la patte de fixation A sur le côté du montant de la barrière comme indiqué sur le schéma, à l’aide de l’une des
vis autoperforantes à tête wafer 25 mm. Finir de fixer la patte de fixation à l’aide de deux autres vis semblables sur
la face avant du montant.
3. Pour installer la patte de fixation B, tracer une ligne à 110 mm au-dessus de la patte de fixation A (prendre pour
repère la vis centrale de la patte de fixation A).
Positionner la patte de fixation B de manière à ce que les trous soient centrés sur la ligne tracée, puis la fixer à
l’aide du même type de vis que pour la patte de
USA: 7731 Woodwind Drive, Huntington Beach, CA 92647
Web: www.ddtechglobal.com E-mail: [email protected]
AUSTRALIA: U6, 4-6 Aquatic Drive, Frenchs Forest NSW 2086
Web: www.ddtechglobal.com E-mail: [email protected]
INSTALLATION INSTRUCTIONS NOTICE DE MONTAGE
F R A N Ç AIS
ENGLISH – International
For swimming and other child safety gates, most safety standards specify the
following minimum height requirements above the finished ground/fixing surface:
1) latch release knob ‘F’ at minimum 54”-59” (1370-1500mm); 2) fence height of between 4’ & 6’
(1200 & 1820mm) Always confirm these and other requirements with the appropriate pool or safety authorities in
your area and install this latch in accordance with the local fence/barrier codes and regulations. Also, pool gate must open
outward, away from the pool, so this latch must be fitted to the outside of a pool gate. Tools: Electric and cordless drills,
drill bits, Phillips No. 2 screwdriver (hand & powered types). Note: If mounting to steel or vinyl with aluminum or steel
inserts, it is advisable to pre-drill the holes to prevent screw breakage.
INSTALLATION INSTRUCTIONS
ENGLISH – North America
•INST MLVP international 29/3/07
MLINSTR0017PA
L2
L1
L2
L1
®

INSTRUCCIONES DE MONTAJE
Importante
La mayoría de las normas de seguridad especifican los siguientes requisitos de altura mínimos sobre el suelo
terminado/superficie de fijación, para los portones de piscina y otros portones de seguridad para niños:
1) tirador del pestillo de apertura ‘F’ a un mínimo de 54”-59” (1370-1500mm);
2) alto de la cerca de entre 4’ y 6’ (1200 y 1820mm)
Siempre confirme éstos y otros requisitos con las autoridades correspondientes encargadas de las piscinas o
de seguridad en su zona, e instale este pestillo con arreglo a los códigos y reglamentos locales para cercas/
barreras. Además, el portón de la piscina deberá abrirse hacia afuera, alejándose de la piscina, de manera
que el pestillo deberá colocarse en la parte exterior de un portón de piscina.
Herramientas necesarias: Taladros eléctricos o a pilas, mechas para taladro, destornillador Phillips Nº 2 (para
destornilladores manuales y eléctricos).
Nota: De montarse sobre acero o vinílico con alma de aluminio o acero, se aconseja hacer una perforación
previa para evitar la rotura del tornillo.
1. El espacio entre el marco del portón y
el poste del pestillo deberá
ser de entre 3/8” (10mm)
y 17/16” (37mm); 3/4”
(19mm) es lo ideal.
2. Determine la ubicación
del agujero para el Soporte
de Montaje ‘A’, midiendo
desde el suelo terminado/
superficie de fijación…
• para una altura de tira-
dor de 54”, mida 363/8”
(925mm) desde el suelo;
• para una altura de tira-
dor de 59”, mida 413/8”
(1050mm) desde el suelo).
Coloque el Soporte de
Montaje ‘A’ sobre el
poste según se muestra,
y, utilizando uno de los
tornillos autoperforadores
de cabeza tipo pastilla de
1” (25mm), fije la placa
al poste a través del
agujero de fijación lateral.
Ahora asegure dos más de esos tornillos a través del frente del soporte.
3. Para instalar el Soporte de Montaje ‘B’ mida, desde el Soporte ‘A’, 133/8” (340mm). Marque ese punto y
fíjelo tal como en ‘2’, de más arriba.
NOTA: Para cercas de 4 pies (1200mm) sin un poste extra alto, esa medida deberá ser de 5” (125mm) para
una altura de tirador de 54”(1370mm) y de 10” (250mm) para una altura de tirador de 59” (1500mm).
Coloque el Soporte ‘B’ de manera que los agujeros estén centrados sobre la línea marcada. Fije el soporte
usando los mismos tornillos que usó para el Soporte ‘A’. (NOTA: En algunas aplicaciones, quizás sea necesario
agregar un espaciador para evitar tocar la tapa del poste. Los espaciadores S1, S2 y S3 tienen ese objeto y
deberán insertarse detrás de los soportes de montaje durante la instalación.
4. Tome el CUERPO o parte principal DEL PESTILLO ‘C’ y deslícelo sobre el Soporte de Montaje ‘B’,
asegurando que la guía trasera del pestillo se deslice sobre el soporte ‘B’, y luego sobre el soporte ‘A’.
5. Deslice el Cuerpo del Pestillo hasta que la parte inferior del pestillo coincida exactamente con la parte
inferior del Soporte ‘A’ (ver línea quebrada ‘L’). Tome el único tornillo de cabeza embutida de 3/8” (10mm)
‘H’ y asegure el Cuerpo del Pestillo al Soporte ‘A’ -NO use taladro eléctrico ni a pilas -.
…De vuelta la página por favor ➧
Procedimiento
de instalación
fixation A. (NOTE : dans les cas où
les montants de la barrière sont sur-
montés d’un capuchon, il peut s’avérer
nécessaire lors du montage d’insérer
derrière les pattes de fixation les pièces
d’écartement S1, S2 et S3.)
4. Faire glisser la serrure C le long de
la patte de fixation B, jusqu’à ce que
son extrémité vienne parfaitement
s’aligner sur la partie inférieure de la
patte de fixation A (voir ligne pointillée
L), en veillant à ce que les rails situés
à l’arrière de la serrure glissent
parfaitement le long des pattes de
fixation B puis A.
5. Fixer la serrure à l’aide de la vis à
tête fraisée 10 mm H sur la patte de
fixation A. ATTENTION : NE PAS UTILISER
de visseuse électrique ou sans fil.
6. Le dernier élément à installer est
la gâche D. Noter que la gâche glisse
sur la plaque de montage à l’aide d’un
guide en queue d’aronde (P1, P2) et
est actionnée par une vis de réglage
interne ; NE JAMAIS utiliser de visseuse
électrique pour régler cette vis.
Placer la gâche sur le montant comme
indiqué sur le schéma E, de manière
à obtenir un intervalle de 3 mm entre
l’extrémité basse de la serrure et le haut
de la gâche. Maintenir cet intervalle et
fixer la gâche à l’aide de deux vis de
25 mm sur la face avant du portillon. Insérer les deux petits cylindres de protection fournis dans les trous des vis.
7. a) Ouvrir le portillon et finir de fixer la plaque de montage sur le côté du portillon à l’aide de deux autres vis. Note :
si la largeur du cadre du portillon est de 38 mm ou plus, voir étape b.
b) Lorsque le portillon est ouvert, ajuster la gâche à l’aide de la vis de réglage. Tourner dans le sens inverse des
aiguilles d’une montre jusqu’à ce que les deux trous apparaissent (diagramme P2). Finir de fixer la plaque de montage
à l’aide des deux vis restantes.
8. Ajuster à l’aide du tournevis la gâche de manière à ce qu’elle s’aligne sur la serrure, comme indiqué dans le schéma
E. Ouvrir et fermer le portillon afin de vérifier le bon fonctionnement de la serrure. Il est toujours possible de réajuster
la serrure après son installation afin de garantir un fonctionnement optimal.
NOTE : Pour le réglage vertical de la serrure, retirer la vis H et faire glisser la serrure vers le haut ou vers le bas jusqu’à
obtenir un alignement correct. Replacer ensuite la vis dans le trou le plus adapté.
NOTICE DE MONTAGE
MAINTENANCE : RETIRER LA CLE APRES UTILISATION. N’utiliser en aucune façon sur le verrou de lubrifiants pétroliers. Employer
uniquement des produits à base de graphite. Veiller à ce que l’ensemble des vis ou écrous soient correctement serrés et à ce que rien
(sable, débris, glace…) ne vienne gêner le fonctionnement du bouton de déverrouillage F ou du pêne, altérant ainsi la performance
de la protection offerte par la serrure.
GARANTIE & LIMITATION DE RESPONSABILITE : L’acheteur original d’un produit D&D Technologies (D&D) bénéficie durant
toute la période de détention du produit d’une garantie contre les défauts des matériaux et les défauts de fabrication. Le produit
ne peut fonctionner correctement et la garantie ne peut être valide que si le matériel est installé conformément aux instructions et
spécifications fournies. En cas de défaut, l’acheteur original peut retourner l’article, franco de port, accompagné de la preuve d’achat,
à D&D ou à l’un de ses distributeurs internationaux agréés. D&D ou son distributeur pourra, à sa convenance, réparer ou remplacer
l’article défectueux ou l’un de ses éléments sans coût supplémentaire pour l’acheteur.
CETTE GARANTIE NE S’APPLIQUE PAS lorsque le produit a été forcé, lorsque des réparations ou des tentatives de réparations ont été
effectuées par des personnes non habilitées, lorsquel’article a été soumis à une mauvaise utilisation ou à un abus, a été accidenté ou
endommagé pendant un transport, ou lorsque l’installateur n’a pas suivi les instructions lors de l’installation ou de la mise en service.
EN AUCUN CAS L’ENTREPRISE NE PEUT ÊTRE TENUE POUR RESPONSABLE EN CAS DE DOMMAGES ACCESSOIRES OU INDIRECTS. Aucune
autre garantie n’est offerte que celle exposéeci-dessus. Aucune garantie explicite ou implicite (garanties statutaires comprises) n’est
applicable autre que des garanties de droit qui ne peuvent être exclues.
La protection apportée par les barrières de piscine, portillons et autres serrures ne remplace en aucun
cas la surveillance exercée par un adulte. Si vous désirez installer cette serrure sur le portillon d’une
barrière de piscine, renseignez-vous sur les exigences de sécurité auprès des autorités locales
concernées. Le bon fonctionnement de la serrure dépend uniquement d’une installation et d’une
maintenance conformes aux présentes instructions.
CONSEIL DE SÉCURITÉ
A lire attentivement et à conserver pour une consultation
ultérieure
- La piscine peut constituer un danger grave pour vos enfants. Une
noyade est très vite arrivée. Des enfants près d’une piscine réclament
votre constante vigilance et votre surveillance active, même s’ils savent
nager.
- Une barrière ne se substitue pas au bon sens ni à la responsabilité
individuelle. Elle n’a pas pour but non plus de se substituer à la vigilance
des adultes responsables qui reste le facteur essentiel pour la protection
des jeunes enfants.
- Attention ! la sécurité n’est assurée qu’avec le moyen
d’accès fermé, verrouillé.
- Le moyen d’accès doit être systématiquement fermé en cas
d’absence, même momentanée du domicile.
- Prendre toutes les mesures afin d’empêcher l’accès du bassin aux
jeunes enfants et ce, jusqu’à la réparation de la barrière ou du moyen
d’accès lors d’un constat de dysfonctionnement ou lors du démontage de
la barrière empêchant la sécurisation du bassin.
- La présence d’un parent et / ou d’un adulte responsable est
indispensable lorsque le bassin est ouvert.
- Vérifier l’absence d’objet à proximité de la barrière pouvant inciter
ou faciliter l’escalade de la barrière.
- La fermeture du moyen d’accès pour les systèmes à fermeture
automatique doit être systématiquement vérifiée.
- Apprenez les gestes qui sauvent
- Mémoriser et afficher près de la piscine les numéros des premiers
secours :
• Pompiers (18 pour la France)
• SAMU (15 pour la France)
• Centre antipoison
…suite de la page 1
Las cercas, portones y pestillos de las piscinas no sirven como substituto de la supervisión por parte de adultos.
Si se usa este pestillo en un portón de piscina, consulte a todas las autoridades locales correspondientes con
respecto a los requisitos de seguridad. El pestillo funcionará debidamente sólo si se instala y mantiene de acuerdo
a estas instrucciones.
MANTENIMIENTO: QUITE LA LLAVE DE LA CERRADURA DESPUÉS DE USARLA. No lubrique el pestillo con lubricantes aceitosos
en ningún momento; use sólo grafito en polvo. Asegúrese de haber ajustado todos los tornillos o tuercas firmemente y que el
tirador de apertura [F] y el pestillo estén libres de arena, hielo u otros fragmentos que puedan impedir su eficaz funcionami-
ento. Esmerile o retire todo elemento de que sobresalga después de la instalación.
GARANTÍA Y LIMITACIÓN DE LA RESPONSABILIDAD: Los productos de D&D Technologies (D&D) llevan una garantía
al comprador original, de que están libres de defectos de materiales y mano de obra, mientras el producto pertenezca a dicha
persona. Si aparece un defecto estructural, el comprador original podrá devolver el artículo, previo pago de flete, junto con evi-
dencia de compra, a D&D o sus agentes internacionales aprobados. D&D o su agente, a su discreción, repararán o reemplazarán
el artículo defectuoso o parte defectuosa en forma gratuita.
ESTA GARANTÍA NO TENDRÁ APLICABILIDAD CUANDO se haya modificado el producto, cuando personas no autorizadas lo hayan
reparado o intentado repararlo, cuando el artículo haya sido objeto de uso incorrecto, abuso, o haya sufrido accidentes o daños
en tránsito, o cuando la persona que lo haya instalado no haya seguido, durante la instalación o funcionamiento, las instruc-
ciones o los Requisitos de Mantenimiento que se establecen.
EN NINGÚN CASO LA EMPRESA SE HARÁ RESPONSABLE DE DAÑOS INCIDENTALES O EMERGENTES. No se otorga otra garantía
que la que se establece más arriba. No se aplica ninguna otra garantía, expresa o implícita (incluidas las garantías estatut-
arias), a menos que sean garantías que no puedan excluirse por ley.
…Continuación de la primera página
6. La parte final a instalar es el CUERPO DEL CERROJO ‘D’.
Note que el cuerpo del cerrojo calza en una guía de empalme con cola de milano en la Placa de Montaje
P1, P2) y que se opera con tornillo de ajuste interno; NUNCA use un taladro eléctrico para ajustar ese
tornillo.
Ver Diagrama ‘E’. Coloque el ensamblaje del Cuerpo del Cerrojo sobre el poste, según se muestra. Ubique
el Cuerpo del Cerrojo de manera de obtener un espacio de 1/8” (3mm) entre la parte inferior del pestillo
y la parte superior del Cuerpo del Cerrojo, según se muestra. Mantenga dicho espacio y fije dos tornillos
de 1” (25mm) a través de los dos agujeros principales del Cuerpo del Cerrojo. Las dos tapitas (cilíndricas)
que se proporcionan deberán aplicarse a presión ahora en los agujeros de los tornillos.
7. a) Abra el portón y asegure dos tornillos más a través de la pata lateral de la Placa de Montaje.
Nota: Si el ancho del marco del portón es de 11/2” (38mm) o mayor, haga lo que se indica en b)…
b) Con el portón abierto, ajuste el Cuerpo del Cerrojo, utilizando el destornillador, con el tornillo de
ajuste. Hágalo girar en sentido contrario a las agujas del reloj hasta que aparezcan los dos agujeros,
según el Diagrama (P2). Fije los dos tornillos que le quedan, para asegurar la Placa de Montaje.
8. Use el destornillador para ajustar el Cuerpo del Cerrojo hasta que coincida con el Cuerpo del Pestillo,
según aparece en el Diagrama ‘E’. Abra y cierre el portón para verificar que el pestillo funcione
correctamente. De ser necesario, ajuste en cualquier momento después de la instalación, para asegurar
el funcionamiento seguro del pestillo.
NOTA: El ulterior ajuste vertical del pestillo puede lograrse quitando el tornillo ‘H’, deslizando el
Cuerpo del Pestillo hacia arriba o hacia abajo por el poste hasta obtener la correcta coincidencia de
funcionamiento, y luego insertando el tornillo en el agujero correspondiente.
F R A N Ç AIS
USA: 7731 Woodwind Drive, Huntington Beach, CA 92647
Web: www.ddtechglobal.com E-mail: [email protected]
AUSTRALIA: U6, 4-6 Aquatic Drive, Frenchs Forest NSW 2086
Web: www.ddtechglobal.com E-mail: [email protected]
(North American)
•INST MLVP international 29/3/07
MLINSTR0017PA
E S P A Ñ O L
INSTRUCCIONES DE MONTAJE (North American)
E S P A Ñ O L
