Danze FP4A0096 User manual

1
Silicone sealant
Enduit d’etancheite au silicone
Sellador de silicona
FP4A0096
Kitchen Faucet
Robinet de cuisine
Grifo de la cocina
Tools needed (not included):
Outils requis (non incluse):
Herramientas necesarias (no se incluye):
Adjustable wrench
Clé réglable
Llave ajustable
Safety goggles
Lunettes protectrices
Gafas de seguridad
Safety Tips
When installing flexible hose, there should be no torsion or deformation; DO NOT fold into V or L
shape; DO NOT use if there are any cracks or deformations.
Cover your drain to avoid losing parts.
• The fittings should be installed by a licensed plumber.
Conseils de sécurité
Lorsque vous installez le tuyau flexible, il ne doit exister aucune torsion ou déformation;
NE le pliez PAS en V ou L; NE L’UTILISEZ PAS s’il existe des fissures ou déformations.
Recouvrez le drain pour éviter de perdre des pièces.
• Les raccords doivent être installés par un plombier accrédité.
Consejos de seguridad
Al instalar la manguera flexible, esta no debe doblarse o torcerse; NO doblar en forma de V o L;
NO usar si está agrietada o deformada.
Cubre el drenaje para evitar que se pierdan piezas.
• Estos acoplamientos deben ser instalados por un plomero con licencia.
Need Help? Please call our toll-free Technical Support line at 1-800-487-8372 for additional assistance or service./
Besoin d’aide? Veuillez communiquer avec notre ligne de soutien technique sans frais à 1-800-487-8372 pour obtenir du service
ou de l’aide additionnels./¿Necesitas Ayuda? Favor de llamar a nuestro servicio de soporte técnico sin costo al 1-800-487-8372
para asistencia adicional o servicio.

2
A
B
D
C
E
G
HF
Important Information
• Prior to beginning installation, turn off the cold and hot water valves and turn on the old faucet to release built-up
pressure.
• When installing your new faucet, first hand-tighten the water supply line connector nuts. Then tighten the water supply
line nuts by using two adjustable wrenches. After the connection is done, inspect the hose and ensure there is no
twisting or deformation. Water will be unable to pass through hoses that are twisted or kinked and may become
damaged.
Informations importantes
• Avant de commencer l’installation, fermez les valves d’eau froide et chaude et ouvrez le vieux robinet afin de libérer
la pression accumulée.
• Lors de l’installation de votre nouveau robinet, serrez d’abord à la main les écrous de connection de la conduite
d’alimentation d’eau. Ensuite, serrez les écrous des tuyaux d’alimentation en eau en utilisant deux clés à molette. Une
fois connecté, inspectez le tuyau et assurez-vous qu’il n’y a pas de torsion ou de déformation. L’eau ne pourra pas
passer dans les tuyaux s’ils sont pliés ou tordus et cela pourrait les endommager.
Información Importante
• Antes de comenzar la instalación, cierre las válvulas de agua fría y caliente, y abra el grifo anterior para liberar la
presión acumulada.
• Al instalar el nuevo grifo, primero ajuste con la mano las tuercas de conexión de la línea de suministro de agua.
Luego aprieta las tuercas de suministro de agua mediante el uso de dos llaves ajustable. Después de finalizar la
conexión, inspeccione la manguera y asegúrese de que no esté enroscada ni deformada. El agua no podrá pasar a
través de mangueras enroscadas o deformadas, y estas pueden dañarse.
Spray head
Tête de vaporisation
Cabezal de rociador
Faucet body
Corps du robinet
Cuerpo del grifo
Top mounting fixture
Support de montage par le dessus
Soporte de montaje superior
Deck plate
Plaque décorative
Placa de cubierta
Putty plate
Plaque à mastic
Placa para masilla
Hex wrench
Clé hexagonale
Llave hexagonal
Hex wrench
Clé hexagonale
Llave hexagonal
Includes/Comprend/Incluye
Water supply line
Conduite d’eau
Línea de suministro de agua

Without deck plate:/Sans la plaque de pont :
/Sin la placa de la cubierta:
Without deck plate:/Sans la plaque de pont :
/Sin la placa de la cubierta:
With deck plate:/Avec la plaque de pont :
/Con la placa de la cubierta:
With deck plate:/Avec la plaque de pont :
/Con la placa de la cubierta:
0.1cm / 1/16 in / 1/16 po min.
3.8 cm / 1-1/2 in / 1-1/2 po max. 3.5 cm / 1-3/8 in / 1-3/8 po min.
3.8 cm / 1-1/2 in / 1-1/2 po max.
3.5 cm / 1-3/8 in / 1-3/8 po min.
3.8 cm / 1-1/2 in / 1-1/2 po max.
0.1cm / 1/16 in / 1/16 po min.
2.54 cm / 1 in / 1 po max.
12
3
Different installation for reference/Installations différentes à titre de référence/
Instalación diferente para referencia
1
Fits 1-hole sink (without cover plate).
Pour évier 1 trou (sans plaque décorative).
Se adapta a lavabo de 1 agujero (sin placa de la cubierta).
2
Fits 3-hole sink (with cover plate).
Pour évier 3 trous (avec plaque décorative).
Se adapta a lavabo de 3 agujeros (con placa de la cubierta).
Faucet Installation/Installation du robinet/Instalar el grifo
Turn off water supply. Remove existing faucet and water supply
lines if necessary.
Fermez l’alimentation d’eau. Enlevez le robinet existant et les
conduites d’eau, si nécessaire.
Cierra el suministro de agua. Quite el grifo existente y las líneas
de abastecimiento de agua si es necesario.
Check for proper thickness of sink.
Vérifiez si l’évier est d’épaisseur correcte.
Verifique el espesor apropiado del fregadero.

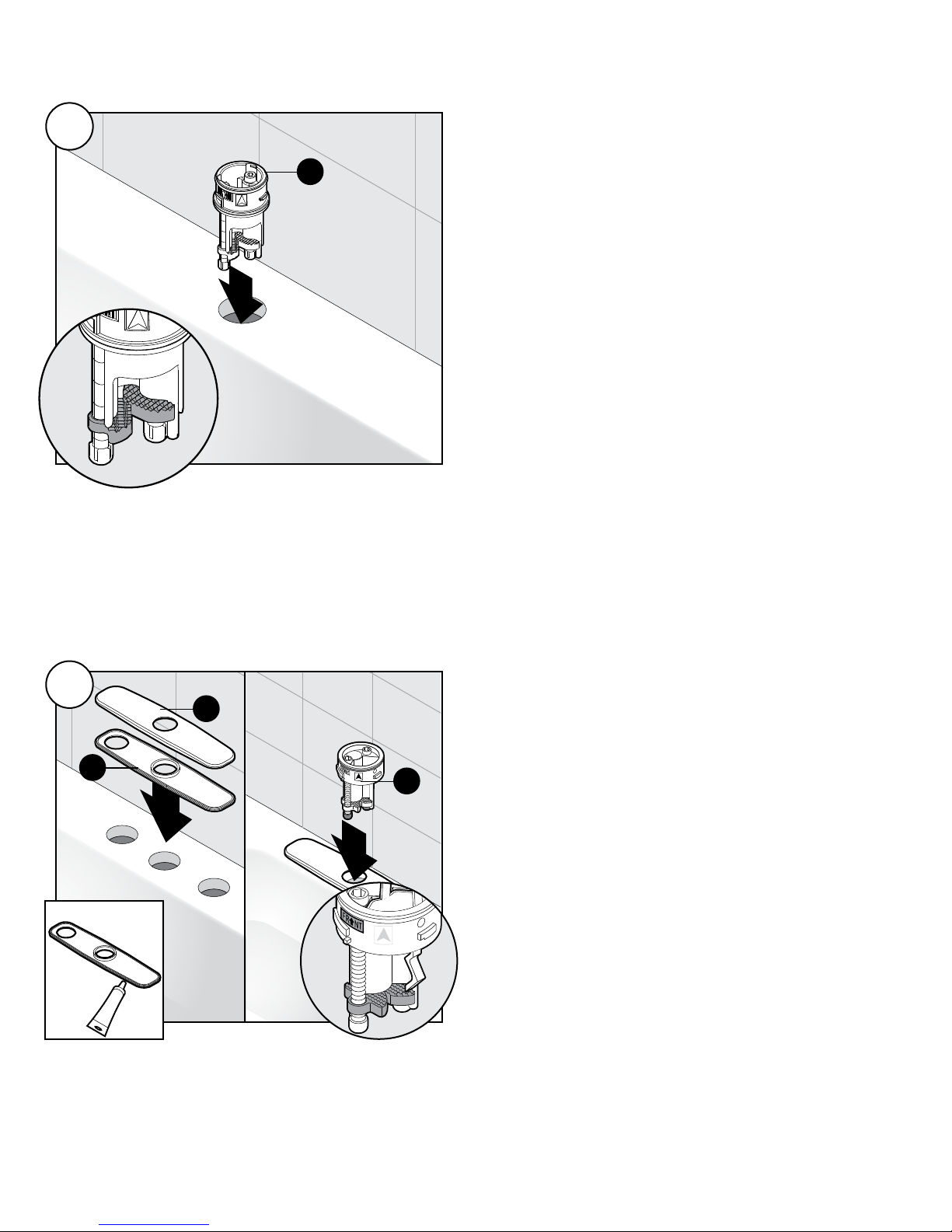

Without deck plate installation: Rotate the two half-moon
locking nuts inward, then insert the top mounting fixture (C) into
the sink.
Sans l’installation de plaque décorative: Tournez les deux
écrous de verrouillage en demi-lune vers l’intérieur et insérez le
support de montage par le dessus (C) dans l’évier.
Instalación sin la placa de la cubierta: Rota las dos
contratuercas de media luna hacia adentro y coloca el soporte
de montaje superior (C) en el fregadero.
3a
1
2
D
EC
3b With deck plate installation: Place a bead of clear silicone
sealant (not included) around the base of the putty plate (E).
Place the putty plate (E) and the deck plate (D) on the sink.
Rotate the two half-moon locking nuts inward,then insert the top
mounting fixture (C) into the sink.
Avec l’installation de plaque décorative: Mettez un peu
de mastic à base de silicone (non compris) autour de la plaque
décorative (E). Placez la plaque pour mastic (E) et la plaque
décorative (D) sur l’évier. Tournez les deux écrous de verrouillage
en demi-lune vers l’intérieur et insérez le support de montage par
le dessus (C) dans l’évier.
Instalación con la placa de la cubierta: Ponga una gota
de sellante de silicona (no incluido) alrededor de la base de la
placa de cubierta (E). Coloca la placa de masilla (E) y la placa
de cubierta (D) sobre el fregadero. Rota las dos contratuercas
de media luna hacia adentro y coloca el soporte de montaje
superior (C) en el fregadero.
1
4
C
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación

4
2
1
6
5
H
C
C
5
Large hole
Grand trou
Orificio grande
F
C
3
G
B
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación
The word “FR £ NT” on the top mounting fixture (C) must face
the front of the sink. Secure the top mounting fixture (C) in place
with the provided hex wrench (H) and screw the locking nuts
clockwise.
Le mot « FR
£ NT » sur le support de montage par le dessus (C)
doit être face au devant de l’évier. Fixez le support de montage
par le dessus (C) en place avec la clé hexagonale fournie (H) et
serrez les écrous de verrouillage dans le sens des aiguilles d’une
montre.
La palabra “FR
£ NT” en el soporte de montaje superior (C) debe
hacer frente a la parte delantera del fregadero. Fije el soporte
de montaje superior (C) en su lugar con la llave hexagonal
suministrada (H) y atornille las contratuercas hacia la derecha.
Insert water supply lines (F) one by one through the large hole of
the top mounting fixture (C).
Insérez les conduites d’alimentation en eau (F) une par une dans
le grand trou du support de montage par le dessus (C).
Inserta las líneas de suministro (F) de a una a la vez a través del
orificio grande del soporte de montaje superior(C).
Align arrow on faucet body (B) with arrow on top mounting
fixture (C). Attach faucet body to top mounting fixture (C) and
turn counter-clockwise. Make sure there is no gap, then tighten
the set screw with the hex wrench (G).
Alignez la flèche sur le corps du robinet (B) avec la flèche sur
la support de montage par le dessus (C). Montez le corps du
robinet sur la support de montage par le dessus (C) et tournez
dans le sens inverse des aiguilles d’une montre. Assurez qu’il
n’y a aucun espace et serrez la vis de pression avec la cle
hexagonale (G).
Alinea la flecha del cuerpo del grifo (B) con la flecha en la
soporte de montaje superior (C). Une el cuerpo del grifo a
la soporte de montaje superior (C) y gira hacia la izquierda.
Asegura que no hay espacio y apriete el tornillo de fijacion
con la llave hexagonal (G).

1
1
1
Cold
Froide
Fría
FBlue line
Ligne bleue
Línea azul
F
Red line
Ligne rouge
Línea roja
7
2
6
J
9
A
J
1
10
2
J
2
8
11
A
A
Faucet Installation/Installation du robinet/Instalar el Grifo
Continued/Suite/Continuación

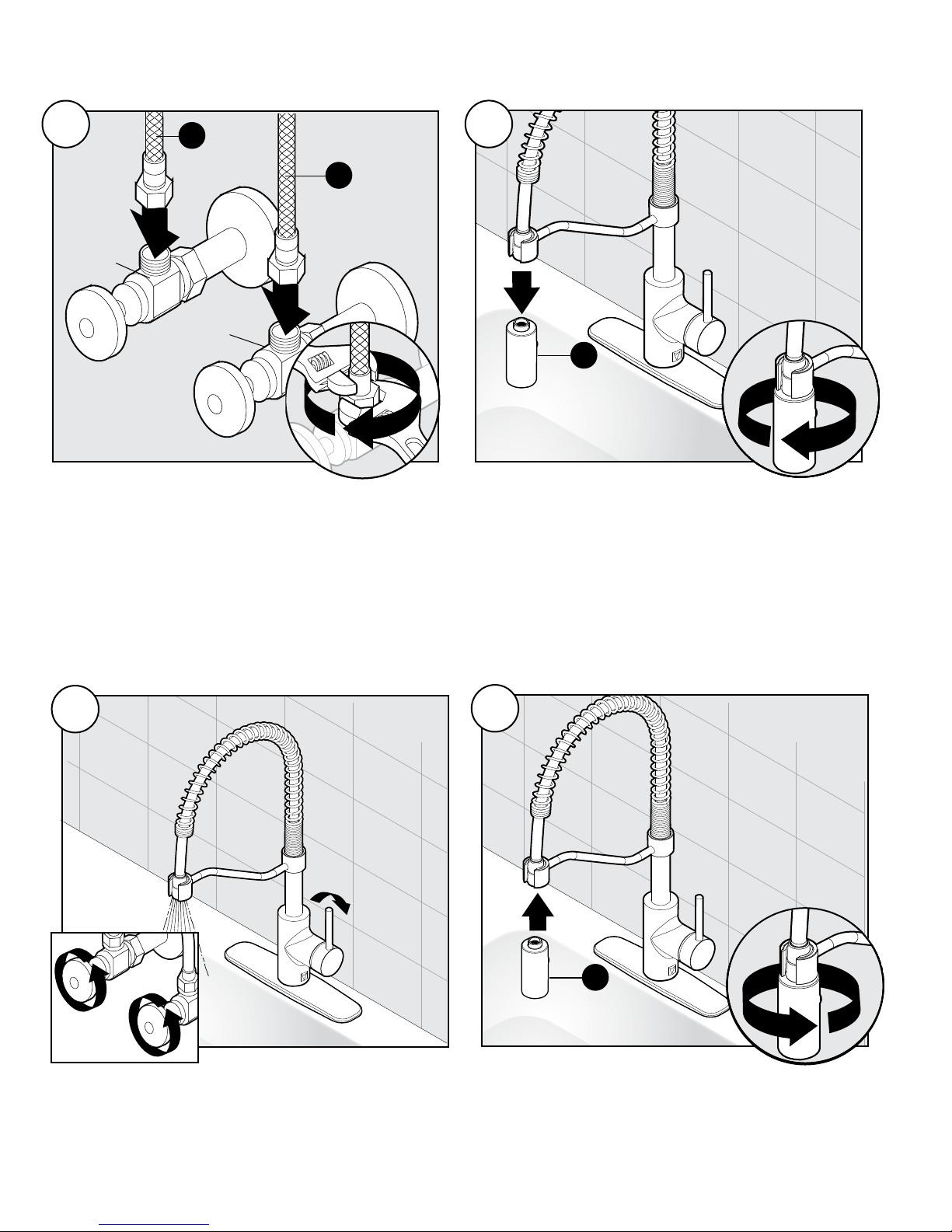

Identify hot and cold water supply valves below sink. Connect
and tighten the water supply line nuts by using two adjustable
wrenches (avoid twisting or kinking).
Identifiez les valves d’alimentation en eau chaude et froide sous
l’évier. Raccordez et serrez les écrous des tuyaux d’alimentation
en eau en utilisant deux clés à molette (éviter de la tordre ou de
l’entortiller).
Identifique las válvulas de agua fría y caliente debajo del
fregadero. Conecta y aprieta las tuercas de suministro de
agua mediante el uso de dos llaves ajustable (evite retorcer o
deformar la línea).
Hot
Chaude
Caliente
Remove spray head (A) from hose.
Enlevez la tête de pulvérisation (A) du flexible.
Retire la cabeza rociadora (A) de la manguera.
Turn on water and allow water to run through the hose to flush
out the faucet. Check for leaks.
Ouvrez l’eau et laissez l’eau couler dans le tuyau pour rincer le
robinet. Vérifiez s’il y a des fuites.
Abre el agua y deja que corra por la manguera para enjuagar
el grifo. Verifica si hay fugas.
Replace spray head (A).
Remplacez la tête de vaporisation (A).
Vuelve a colocar el cabezal del rociador (A).

7
1 Index Button / Repère de température / Botón indicador
2 Metal Handle / Manette en métal / Manija metálicas
3 Trim Cap / Capuchon de garniture / Tapa ornamental
4 Locking Nut / Écrou de blocage / Tuerca de Fijación
5 Ceramic Disc Cartridge / Ensemble de cartouche /
Cartucho de disco cerámico
6 Screw (M5 * 5mm L) Vis / Tornillo
7 Spray Head / Pomme de douchette / Cabeza del rociador
8 Cover Plate & Putty Plate / Applique et plaque de mastic /
Cubierta y placa de masilla
9 Shank Assembly / Assemblage de tige / Ensamblaje de vástago
10 Wrench (H2.5 * 45mm L * 70mmL) / Clé / Llave
11 Hex wrench (H2.5mm * 11mm L * 53mmL) /
Clé hexagonale / Llave hexagonal
3.
1.
4.
5.
6.
8.
7.
9.
11.
10.
2.
Parts Diagram/Schéma des pièces/Repuestos

8
Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically with a soft cloth.
Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.
Votre nouveau robinet est conçu pour vous offrir des années de rendement sans problème. Gardez-lui son aspect neuf en le nettoyant
régulièrement avec un linge doux. Évitez les produits nettoyants abrasifs, la laine d’acier ainsi que les produits chimiques puissants
puisqu’ils materont le fini et annuleront votre garantie.
Tu grifo nuevo está hecho para funcionar por años, sin problemas. Límpialo periódicamente con un paño suave para que luzca
siempre como nuevo. Evita usar limpiadores abrasivos, esponjas de alambre y químicos fuertes ya que ello opacará el acabado y
anulará la garantía.
Maintenance/Entretien/Mantenimiento
Troubleshooting/Dépannage/Solución de problemas
If you have followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si vous avez soigneusement suivi les instructions et que votre robinet ne fonctionne toujours pas, veuillez suivre les étapes correctives
suivantes.
Si has seguido las instrucciones cuidadosamente y tu grifo aún no funciona correctamente, toma las siguientes medidas correctivas.
Leaks underneath handle.
Fuites sous la poignée.
Goteo debajo de la llave.
Leaks from the hose under the deck.
Fuites du tuyau observées sous la plaque.
Goteo desde la manguera hasta debajo
de la cubierta.
Locking nut has come loose. O-ring on
cartridge is dirty or damaged.
L’écrou de blocage est desserré. Le
joint torique de la cartouche est sale ou
endommagé.
La contratuerca está floja. El aro tórico en
el cartucho está sucio o dañado.
Hose and spray head connection may be
loose.
Le raccord du tuyau à la tête de vaporisa-
tion peut être desserré.
La conexión entre el cabezal del rociador
y la manguera puede estar floja.
Tighten the locking nut. Clean or replace
O-ring.
Serrez l’écrou de blocage. Nettoyez ou
remplacez le joint torique.
Aprieta la contratuerca. Limpia o
reemplaza el aro tórico.
Tighten the connection between the spray
head and hose.
Serrez le raccord entre la tête de
vaporisation et le tuyau.
Aprieta la conexión entre el cabezal del
rociador y la manguera.
Problem/Problème/Problema Cause/Cause/Causa Action/Action/Acción
