DaVinci 13823 Installation and operating instructions

page 1
READ ALL INSTRUCTIONS
BEFORE USE OF THE CHANGING
TABLE, ADD-ON CHANGING
UNIT, OR CHANGING PAD.
WARNING!
!
LISEZ TOUTES LES INSTRUCTIONS
AVANT D’UTILISER LA TABLE À
LANGER, L’UNITÉ COMPLÉMEN-
TAIRE OU LE COUSSIN À LANGER.
AVERTISSEMENT!
!
Congratulations on purchasing an MDB Family product. This product will provide many years of service
if you adhere to the following guidelines for assembly, maintenance, and operation. This product is
for residential use only. Any institutional use is strictly prohibited.
Please be sure to follow the instructions for proper assembly. Use a Phillips head screwdriver for assembling
the product in addition to the Allen wrench included in the hardware box. Do not use power screwdriv-
ers. All of our products are made from natural woods. Please understand that natural woods have color vari-
ations which are the result of nature and not defects in workmanship.
DO NOT SUBSTITUTE PARTS. ALL MODELS HAVE THE SAME QUANTITY OF PARTS AND HARD-
WARE. YOUR MODEL MAY LOOK DIFFERENT FROM THE ONE ILLUSTRATED DUE TO STYLISTIC VARI-
ATIONS.
Nous vous félicitons de votre achat d’un produit MDB Family. Ce produit vous procurera des années de
service si vous suivez les directives ci-dessous pour l’assemblage, l’entretien et l’utilisation. Ce produit
est destiné uniquement à une utilisation résidentielle. Toute utilisation dans une institution est stricte-
ment interdite.
Prenez soin de suivre les instructions pour réaliser correctement l’assemblage. Utilisez un tourne-
vis cruciforme pour l’assemblage, en plus de la clé hexagonale incluse dans la boîte de quincaillerie.
N’utilisez pas un tournevis électrique. Tous nos produits sont fabriqués en bois naturel. Il faut compren-
dre que le bois présente des variations de couleur attribuables à la nature et non à un défaut de fabrica-
tion.
NE PAS UTILISER DES PIÈCES DE SUBSTITUTION. TOUS LES MODÈLES ONT LE MÊME
NOMBRE DE PIÈCES ET D’ACCESSOIRES DE MONTAGE. VOTRE MODÈLE PEUT DIFFÉRER DE
CELUI ILLUSTRÉ EN RAISON DE VARIATIONS STYLISTIQUES.
revised 08JUN2017

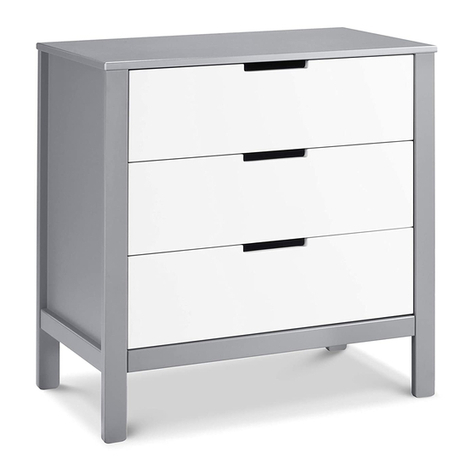

3-Drawer Changer Dresser (13823) - Assembly and Operation Manual
Commode à langer à trois tiroirs (13823) - Manuel d’assemblage et d’utilisation

A. Left side
A.Panneau
latéral gauche
B. Right side
B. Panneau
latéral droit
K. Drawer bottom (3)
K. Fond de tiroir (3)
PARTS • PIÈCES
page 2
G. Drawer front (3)
G. Façade de tiroir (3)
H. Drawer back (3)
H. Arrière de tiroir (3)
Tools Needed
(not included)
Outils requis
(non inclus)
Phillips
screwdriver
Tournevis
cruciforme
J. Right drawer side (3)
J. Côté droit de tiroir (3)
I. Left drawer side (3)
I. Côté gauche de tiroir (3)
L. Left Side Glide Rail (3)
L.Glissière côté gauche (3)
M. Right Side Glide Rail (3)
M. Glissière côté droit (3)
O. Right Drawer Glide Rail (3)
O. Glissière tiroir droit (3)
N. Left Drawer Glide Rail (3)
N. Glissière tiroir gauche (3)
C. Top
C. Dessus
F. Back panel
F. Panneau arrière
E. Front Rail
E. Traverse avant
D-2. Bottom Rear Support Rail
D-2. Traverse de support arrièr inférieure
D-1. Top Rear Support Rail
D-1. Traverse de support arrièr supérieure

HARDWARE • ACCESSOIRES DE MONTAGE
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
1
page 3
X3
X3
H2 H2 H2
H2 H2 H2
L
M
H6. Cam lock (16)
H6. Verrou de
came (16)
H5. Cam bolt (16)
H5. Boulon de
came (16)
H1. 1-1/4” Phillips head
screw (12)
H1. Vis à tête cruciforme de
3,2 cm (1-1/4 po) (12)
H7. 0.8 x 3 cm
Wood Dowel (8)
H7. 0.8 x 3 cm
Goujon de bois (8)
H2. 9/16” Phillips head
screw (52)
H2. Vis à tête cruciforme de
1,4 cm (9/16 po) (52)
H3. Knob (3)
H3. Poignée (3)
H4. 1” Knob Screw (6)
H4. Vis de poignée de
2,5 cm (1 po) (6)
AB
L
L
L
M
M
M

page 4
3
2
B
D-1
D-2
E
X3
H6
H7 H5
* Rotate H6
clockwise
to secure.
* Tourner H6
dans le sens
horaire pour fixer.
AB
H7
H5
X6

page 5
4
5
X3
H6
H7 H5
C
H5
X4
H7
X2
* Rotate H6
clockwise
to secure.
* Tourner H6
dans le sens
horaire pour fixer.
A
B
D-2 D-1
E

H2
D
X16
6
7
page 6
H6 H5
C
X2
H7
X4
* Rotate H6
clockwise
to secure.
* Tourner H6
dans le sens
horaire pour fixer.
H2
F
X16
Do not overtighten.
Ne pas trop serrer.

DRAWER ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE DES TIROIRS
page 7
8
8b8a
8c 8d
J
H2
H2
H2
O
I
N
H6
H5
G
I
J
* Rotate H6
clockwise
to secure.
* Tourner H6
dans le sens
horaire pour fixer.
GI
J
KH1
GI
J
K
H1
H
Do not overtighten.
Ne pas trop serrer.

page 8
8e
9
X3
H4
H4
Do not overtighten.
Ne pas trop serrer.
H3
G
X3

page 9
TRAY ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE DU PLATEAU
10
CHANGER PARTS • PIÈCES DU PLATEAU À LANGER
HARDWARE • ACCESSOIRES DE MONTAGE
T-4. Bottom panel
T-4. Panneau de fond
T-3. Cross support
T-3. Support transversal
T-2. Side Panel (2)
T-2. Panneau latéral (2)
T-1. Front / Back Panel (2)
T-1. Panneau avant / arrière (2)
TH-2. Cam lock (4)
TH-2. Verrou de
came (4)
TH-1. Cam bolt (4)
TH-1. Boulon de
came (4)
TH-4. 5/8” Flat Head Screw (4)
TH-4. Vis à tête plate
de 1,58 cm (5/8 po) (4)
TH-3. Wood Dowel (4)
TH-3. Goujon
de bois (4)
TH-5. Bracket (2)
TH-5. Attaches (2)
TH-6. Safety Strap
TH-6. Sangle de sûreté
TH-7. Small Wood Screw with Washer (2)
TH-7. Petite vis à bois avec rondelle (2)

page 10
10b
TH-1
TH-2
TH-2
* Rotate TH-2
clockwise
to secure.
* Tourner TH-2
dans le sens
horaire pour fixer.
TH-2
TH-2
T-1
T-2
T-2
TH-3
TH-1
T-1
TH-3
T-1
X4
T-1
10a
