deceuninck Fencing User manual
1,15 m: 8 x P 9555 or / ou / of / oder
8 x P 9340
1,15 m: 1 x P 9340
5 x P 9341
1,85 m: 1 x P 9340
8 x P 9341
1,85 m: 1 x P 9340
8 x P 9341
1,85 m: 13 x P 9555 or / ou / of / oder
13 x P 9340
1,85 m: 13 x P 9555 or / ou / of / oder
13 x P 9340
1850
2019 2019 2019
2000 2000 2000
Fencing - 1,15 / 2,35 m
Quick guide
EN FR NL DE
Heigth of screen: 1,15 or 1,85 m
Length/step of the screen: 2019 mm
Length of the planks: 2000 mm
Hauteur du brise-vue: 1,15 ou 1,85 m
Entraxe du brise-vue: 2019 mm
Longueur des planches: 2000 mm
Hoogte van het scherm: 1,15 of 1,85 m
Lengte/stap van het scherm: 2019 mm
Lengte van de planken: 2000 mm
Sichtschutzhöhe: 1,15 oder 1,85 m
Sichtschutzlänge / -abschnitt: 2019 mm
Dielenlänge: 2000 mm
Dimensions / Dimensions / Afmetingen / Abmessungen
On wall / Sur mur / Op een muur /
Auf Betonsockel
On existing non Twinson terrace or concrete /
Sur terrasse existante non Twinson ou béton/
Op bestaand niet Twinson terras of beton/
Auf bestehende Terrasse (keine Twinson -
Terrasse) oder Betonfundament
In concrete / Dans le béton /
In beton / Im Betonfundament
X: min. 500 mm Úpost / poteau / paal / Pfosten 2,35 m
Y: min. 500 mm Úpost / poteau / paal / Pfosten 2,35 m
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9340
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9340
P 9341
P 9341
P 9341
P 9341
P 9341
P 9340
1 • Deceuninck Fencing V2-19.12.2014
!
connection post
poteau intermédiaire
connectiepaal
Verbindungspfosten
start post
poteau de départ
startpaal
Startpfosten
corner post (90° - 179°)
poteau d’angle (90° - 179°)
hoekpaal (90° - 179°)
Eckpfosten (90° - 179°)
end post
poteau de n
eindpaal
Endpfosten
Cut the planks at exactly 2000 mm.
Couper les lames à exactement 2000 mm.
Zaag de planken exact op 2000 mm.
Schneiden Sie die Dielen auf genau 2000 mm zu.
General / Vue générale / Algemeen / Allgemeines
• Tools: depending on installation method and application:
- Shovel and spade
- Post hole digger or soil
drill
- Spirit level
- String line
- Screwdriver
- Drilling machine and HSS/
concrete drills
- Jig saw
- Laser
- Concrete mixer
• No installation ≤ 0 °C
• Installation forbidden on a
Twinson terrace
• Install the planks in the
same direction
• Outils: selon la méthode d’installation et l’utilisation:
- Pelle et bêche
- Creuser ou percer un trou
dans le sol pour le poteau
- Niveau à bulle
- Fil à plomb
- Tournevis
- Scie sauteuse
- Perceuse HSS / Foret béton
- Laser
- Bétonnière
• Aucune installation à une
température ≤0 °C
• Installation interdite sur
une terrasse Twinson
• Installer les lames dans le
même sens
• Werktuigen: afhankelijk van de installatiemethode en toepassing:
- Schop en spade
- Paalgraafmachine of
grondboor
- Waterpas
- Metserskoord
- Schroevendraaier
- Boormachine met metaal-/
betonboor
- Decoupeerzaag
- Laser
- Betonmixer
• Geen installatie ≤0 °C
• Installatie op een Twinson
terras verboden
• Installeer de planken in
dezelfde richting
• Werkzeuge: abhängig von der Montagevariante:
- Schaufel und Spaten
- Erdbohrer oder
Bodenbohrer
- Wasserwaage
- Schnur
- Schraubenzieher
- Bohrmaschine und HSS /
Betonbohrer
- Stichsäge
- Lasergerät
- Betonmischmaschine
• Keine Montage ≤0 °C
• Montage auf Twinson
Terrasse verboten
• Montieren Sie die Dielen
in der gleichen Richtung
EN
EN
NL
FR
DE
FR
NL DE
2 • Deceuninck Fencing V2-19.12.2014
3 • Deceuninck Fencing V2-19.12.2014
Overview kits / Vue d’ensemble du kit / Overzicht kits / Übersicht Kits
Kit P 9275
1 x
2 x
36 x
1 x
3 x
4 x
Kit P 9282
1 x
2 x
21 x
1 x
2 x
1 x
4 x
6 x
1 x
Start - End
/ Cornerpost
1 x
2019 mm
Length post 1,15 m
Kit P 9283
1 x
2 x
36 X
1 x
3 x
4 x
Length post 2,35 m
max. 1,84 m
2019 mm
1 x
Start - End
/ Cornerpost
Kit P 9274
2 x
21 x
1 x
2 x
1 x
4 x
6 x
1 x
Connection post
1 x
Connection post
4 • Deceuninck Fencing V2-19.12.2014
Overview kits / Vue d’ensemble du kit / Overzicht kits / Übersicht Kits
Kit P 9283
Kit P 9272
OPTIONAL
Kit P 9273
OPTIONAL
Kit P 9273
OPTIONAL
1 x
2 x
36 x
1 x
3 x
4 x
6 x
2 x
1 x
1 x
Start - End
/ Cornerpost
1 x
Kit P 9275
2 x
36 x
1 x
3x
4 x
6 x
1 x
1 x
Connection post
Length post max. 1,84 m
2019 mm
5 • Deceuninck Fencing V2-19.12.2014

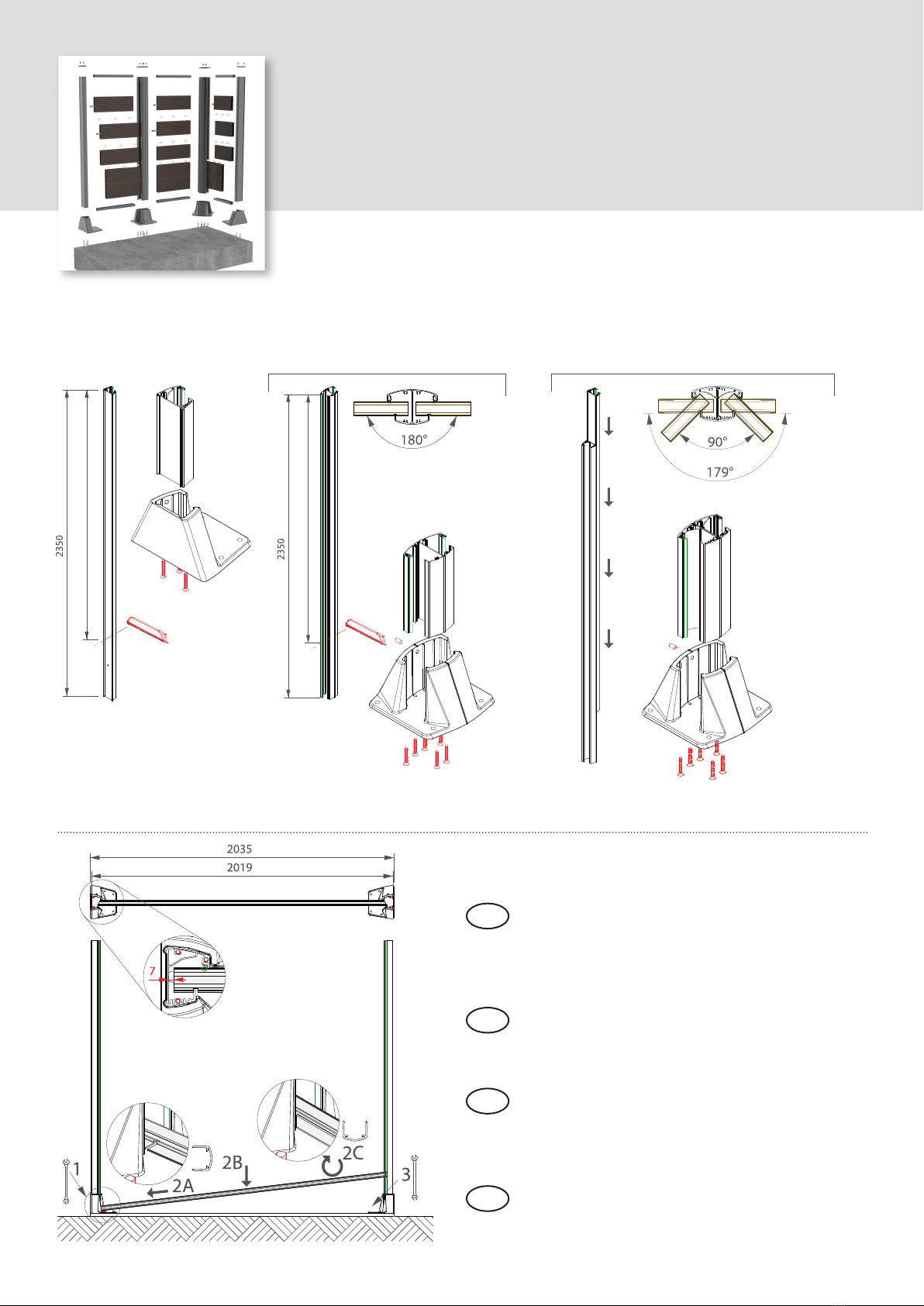

Installation in concrete or on existing non Twinson terrace or concrete Úkits without planks / Installation dans le béton
ou sur terrasse existante non Twinson ou béton Úkit sans lames / Installatie in beton of op bestaande niet Twinson terras
of beton Úkits zonder planken / Montage auf Betonfundament oder bestehende Terrasse (keine Twinson Terrasse) oder
Beton ÚKits ohne Dielen
Total length of fencing / Longueur total du brise-vue
Totale lengte tuinomheining / Gesamtlänge
Sichtschutz
Type of fencing / Type de brise-vue
Type tuinomheining / Sichtschutzvariante
Ref Kit with / Kit avec / Kit met / Kit mit 2,0 m 4,0 m 6,0 m 8,0 m 10,0 m 12,0 m
P 9283 (2,35 m) start - end / post
start - / eindpaal
poteau de départ / de n
Start- / Endpfosten 1 1 1 1 1 1
P 9275 (2,35 m) connection post
connectiepaal
poteau intermédiaire
Verbindungspfosten 0 1 2 3 4 5
P 9555 planks (linear meter
planken (lopende meter)
planches (mètres linéaires)
Dielen (Laufmeter) 26 52 78 104 130 156
P 9272
OPTIONAL
start - end / skirt
start - / eindvoet
sabot de départ / de n
Befestigungsfuβ Start-/
Endpfosten
1 1 1 1 1 1
P 9273
OPTIONAL
connection skirt
connectievoet
sabot intermédiaire
Befestigungsfuβ
Verbindungspfosten
0 1 2 3 4 5
P 9283 (2,35 m) start - end / post
start- / eindpaal
poteau de départ / de n
Start- / Endpfosten / 2 2 2 2 2
P 9275 (2,35 m) connection post
connectiepaal
poteau intermédiaire
Verbindungspfosten / 0 1 2 3 4
P 9555 planks (linear meter)
planken (lopende meter)
planches (mètres linéaires)
Dielen (Laufmeter) / 52 78 104 130 156
P 9272
OPTIONAL
start - end / skirt
start - / eindvoet
sabot de départ / de n
Befestigungsfuβ Start-/
Endpfosten
/ 1 1 1 1 1
P 9273
OPTIONAL
connection skirt
connectievoet
sabot intermédiaire
Befestigungsfuβ
Verbindungspfosten
/ 1 2 3 4 5
P 9283 (2,35 m) start - end / post
start- / eindpaal
poteau de départ / de n
Start- / Endpfosten / / 3 3 3 3
P 9275 (2,35 m) connection post
connectiepaal
poteau intermédiaire
Verbindungspfosten / / 0 1 2 3
P 9555 planks (linear meter)
planken (lopende meter)
planches (mètres linéaires)
Dielen (Laufmeter) / / 78 104 130 156
P 9272
OPTIONAL
start - end / skirt
start - / eindvoet
sabot de départ / de n
Befestigungsfuβ Start-/
Endpfosten
/ / 1 1 1 1
P 9273
OPTIONAL
connection skirt
connectievoet
sabot intermédiaire
Befestigungsfuβ
Verbindungspfosten
/ / 2 3 4 5
Installation on wall Úkits without planks / Installation sur mur Úkit sans lames
Installatie op een muur Úkits zonder planken / Montage auf Betonsockel ÚKits ohne Dielen
Total length of fencing / Longueur total du brise-vue
Totale lengte tuinomheining / Gesamtlänge Sichtschutz
Type of fencing / Type de brise-vue
Type tuinomheining / Sichtschutzvariante
Ref Kit with / Kit avec / Kit met / Kit mit 2,0 m 4,0 m 6,0 m 8,0 m 10,0 m 12,0 m
P 9282 (1,15 m) start - end /post
start- / eindpaal
poteau de départ / de n
Start- / Endpfosten 1 1 1 1 1 1
P 9274 (1,15 m) connection post
connectiepaal
poteau intermédiaire
Verbindungspfosten 0 1 2 3 4 5
P 9555 planks (linear meter)
planken (lopende meter)
planches (mètres linéaires)
Dielen (Laufmeter) 16 32 48 64 80 96
P 9282 (1,15 m) start - end / post
start- / eindpaal
poteau de départ / de n
Start- / Endpfosten / 2 2 2 2 2
P 9274 (1,15 m) connection post
connectiepaal
poteau intermédiaire
Verbindungspfosten / 0 1 2 3 4
P 9555 planks (linear meter)
planken (lopende meter)
planches (mètres linéaires)
Dielen (Laufmeter) / 32 48 64 80 96
P 9282 (1,15 m) start - end / post
start- / eindpaal
poteau de départ / de n
Start- / Endpfosten / / 3 3 3 3
P 9274 (1,15 m) connection post
connectiepaal
poteau intermédiaire
Verbindungspfosten / / 0 1 2 3
P 9555 planks (linear meter)
planken (lopende meter)
planches (mètres linéaires)
Dielen (Laufmeter) / / 48 64 80 96
6 • Deceuninck Fencing V2-19.12.2014
Installation on wall
Installation sur mur
Installatie op een muur
Montage auf Betonsockel
Fixation depending on foundation.
Please follow the manufacturer’s instructions for all products.
IMPORTANT: keep on both sides a minimum dilatation space of 7
mm between the aluminium nishing prole, the plank and the
post.
Fixation selon fondation/support.
Veuillez suivre les instructions du fabricant pour tous les produits.
IMPORTANT: espace de dilatation minimum de 7 mm entre le
prolé de nition alu, la lame et le poteau.
Vastzetting afhankelijk van de ondergrond.
Gelieve voor alle producten de instructies van de fabrikant te
volgen.
BELANGRIJK: een minimum uitzetvoeg van 7 mm voorzien tussen
het aluminium afwerkingsproel, de plank en de paal.
Befestigung abhängig vom Fundament.
Bitte beachten Sie die Herstellerangaben für alle Produkte.
WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprol,
der Diele und dem Pfosten muss mindestens 7 mm sein.
EN
NL
FR
DE
connection post (180°)
poteau intermédiaire (180°)
connectiepaal (180°)
Verbindungspfosten (180°)
start - end / post
poteau de départ / de n
start- / eindpaal
Start- / Endpfosten
corner post (90° - 179°)
poteau d’angle (90° - 179°)
hoekpaal (90° - 179°)
Eckpfosten (90° - 179°)
7 • Deceuninck Fencing V2-19.12.2014
IMPORTANT: keep on both sides a minimum dilatation space
of 9 mm between the top aluminium nishing prole and the
endcap of the post.
IMPORTANT: espace de dilatation minimum de 9 mm entre le
prolé de nition alu et le poteau.
BELANGRIJK: een minimum uitzetvoeg van 9 mm voorzien
tussen het aluminium afwerkingsproel en de einddop van de
paal.
WICHTIG: die Dehnfuge zwischen dem oberen
Aluminiumabschlussprol und der Pfostenabdeckung muss
mindestens 9 mm sein.
EN
NL
FR
DE
+/- 1/3
+/- 1/3
+/- 1/3
1/4 1/4 1/4 1/4
8 • Deceuninck Fencing V2-19.12.2014
b
a

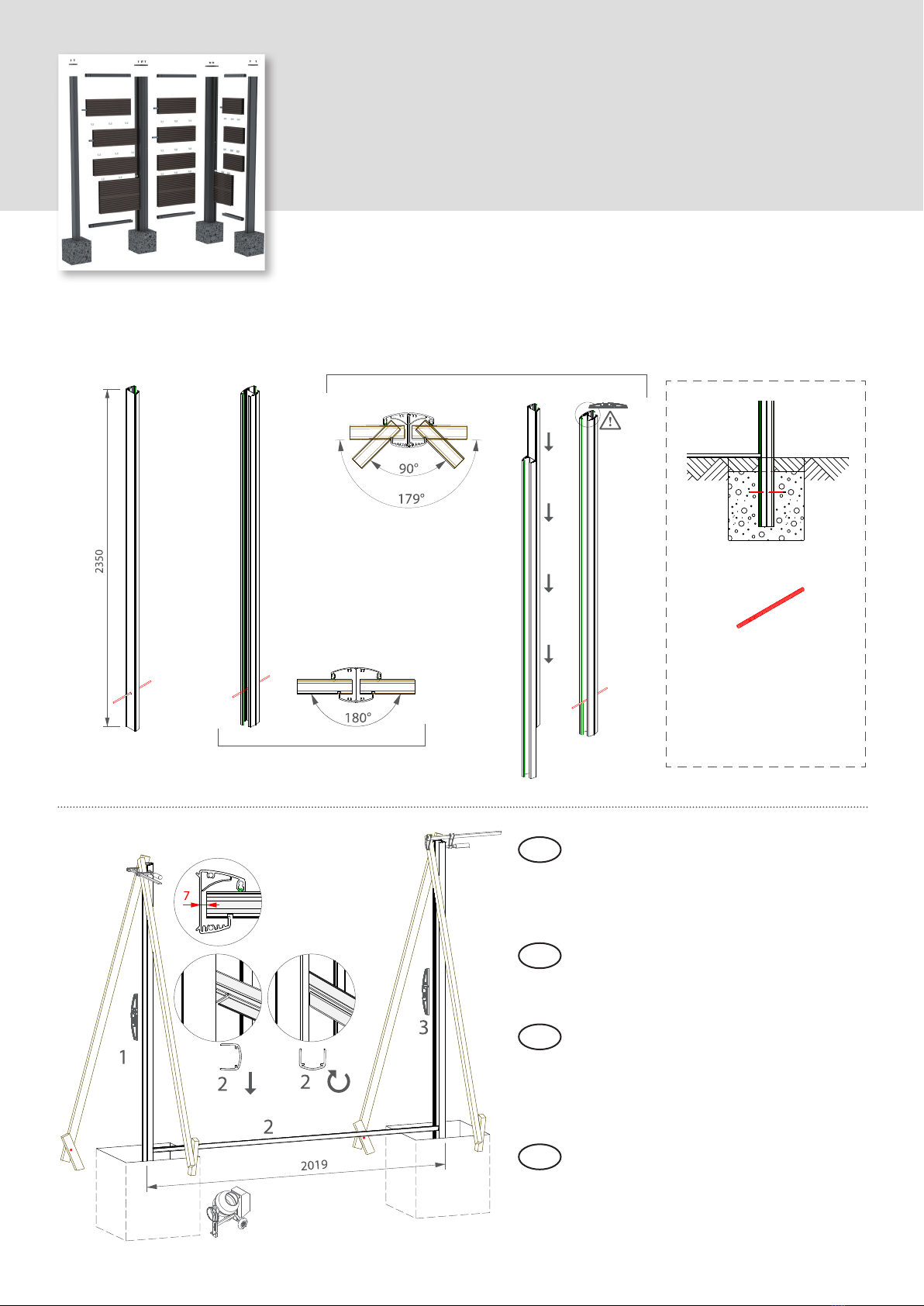

Installation in concrete
Installation dans le béton
Installatie in beton
Montage im Betonfundament
EN
NL
FR
DE
2700
(*) NOT INCLUDED in the kit
(*) NON INCLUS dans le kit
(*) NIET BIJGELEVERD in de kit
(*) NICHT im Kit ENTHALTEN
(ø8 mm, min. 200 mm)
(*) (*)
(*)
A
A
A = concrete (ne grind, sand, min. 300 kg/m³ cement)
Block the lower U-prole (2) to avoid sagging.
IMPORTANT: keep a minimum dilatation space of 7 mm
between the aluminium nishing prole, the plank and
the post.
A = béton (mélange n, sable, min. 300 kg/m³ ciment)
Bloquer le prolé bas en U (2) pour éviter l’aaissement.
IMPORTANT: espace de dilatation minimum de 7 mm
entre le prolé de nition alu, la lame et le poteau.
A = beton (jn grind, zand, min. 300 kg/m³ cement)
Blokkeer het onderste U-proel (2) om het doorzakken
te voorkomen.
BELANGRIJK: een minimum uitzegvoeg van 7 mm
voorzien tussen het aluminium afwerkingsproel, de
plank en de paal.
A = Beton (Kies, Sand, mind. 300 kg/m³ Zement)
Blockieren Sie das untere U-Prol (2) um eine
Durchbiegung zu vermeiden.
WICHTIG: die Dehnfuge zwischen dem
Aluminiumabschlussprol und dem Pfosten muss
mindestens 7 mm sein.
connection post (180°)
poteau intermédiaire (180°)
connectiepaal (180°)
Verbindungspfosten (180°)
start - end / post
poteau de départ / de n
start- / eindpaal
Start- / Endpfosten
corner post (90° - 179°)
poteau d’angle (90° - 179°)
hoekpaal (90° - 179°)
Eckpfosten (90° - 179°)
9 • Deceuninck Fencing V2-19.12.2014
!
400
IMPORTANT: keep on both sides a minimum dilatation space
of 9 mm between the top aluminium nishing prole and the
endcap of the post.
IMPORTANT: espace de dilatation minimum de 9 mm entre le
prolé de nition alu et le poteau.
BELANGRIJK: een minimum uitzetvoeg van 9 mm voorzien
tussen het aluminium afwerkingsproel en de einddop van de
paal.
WICHTIG: die Dehnfuge zwischen dem oberen
Aluminiumabschlussprol und der Pfostenabdeckung muss
mindestens 9 mm sein.
Please pay attention to the
installation direction of the
planks.
Attention au sens d’installa-
tion des lames.
Gelieve de installatierichting
van de planken te respect-
eren.
Bitte beachten Sie die Mon-
tagerichtung der Dielen.
EN
EN
NL
NL
FR
FR
DE
DE
+/- 1/4
+/- 1/4
+/- 1/4
+/- 1/4
Post 2,35 m
B = soil (100 mm).
C = concrete (min. 500 mm).
Poteau 2,35 m
B = sol (100 mm).
C = béton (min. 500 mm).
Paal 2,35 m
B = aarde of gras (100 mm).
C = beton (min. 500 mm).
Pfosten 2,35 m
B = Erdboden (100 mm).
C = Beton (min. 500 mm).
1/4 1/4 1/4 1/4
10 • Deceuninck Fencing V2-19.12.2014
Installation on an existing non Twinson terrace or concrete
Installation sur une terrasse existante non Twinson ou béton
Installatie op een bestaande niet Twinson terras of beton
Montage auf bestehende Terrasse (keine Twinson - Terrasse)
oder Betonfundament
Fixation depending on foundation.
Please follow the manufacturer’s instructions for all products.
IMPORTANT: keep on both sides a minimum dilatation space of 7
mm between the aluminium nishing prole, the plank and the
post.
Fixation selon fondation/support.
Veuillez suivre les instructions du fabricant pour tous les produits.
IMPORTANT: espace de dilatation minimum de 7 mm entre le
prolé de nition alu, la lame et le poteau.
Vastzetting afhankelijk van de ondergrond.
Gelieve voor alle producten de instructies van de fabrikant te
volgen.
BELANGRIJK: een minimum uitzetvoeg van 7 mm voorzien tussen
het aluminium afwerkingsproel, de plank en de paal.
Befestigung abhängig vom Fundament.
Bitte beachten Sie die Herstellerangaben für alle Produkte.
WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprol,
der Diele und dem Pfosten muss mindestens 7 mm sein.
EN
NL
FR
DE
connection post (180°)
poteau intermédiaire (180°)
connectiepaal (180°)
Verbindungspfosten (180°)
start - end / post
poteau de départ / de n
start- / eindpaal
Start- / Endpfosten
corner post (90° - 179°)
poteau d’angle (90° - 179°)
hoekpaal (90° - 179°)
Eckpfosten (90° - 179°)
1840
1840
1840
1840
1840
1840
1840
1840
Outdoor livingFencing
12/2014 - P 82106 V2 - published work© 2014 - Deceuninck Fencing system
This document contains proprietary and condential information, do not copy or disclose this information without the express written consent of Deceuninck. Deceuninck reserves
the right to change this drawing and any associated documents.
!
IMPORTANT : keep on both sides a minimum dilatation space
of 9 mm between the top aluminium nishing prole and the
endcap of the post.
IMPORTANT : espace de dilatation minimum de 9 mm entre le
prolé de nition alu et le poteau.
BELANGRIJK : een minimum uitzetvoeg van 9 mm voorzien
tussen het aluminium afwerkingsproel en de einddop van de
paal.
WICHTIG: die Dehnfuge zwischen dem oberen
Aluminiumabschlussprol und der Pfostenabdeckung muss
mindestens 9 mm sein.
Please pay attention to the installa-
tion direction of the planks.
Attention au sens d’installation des
lames.
Gelieve de installatierichting van de
planken te respecteren.
Bitte beachten Sie die Montagerich-
tung der Dielen.
EN
NL
FR
DE
+/- 1/4
+/- 1/4
+/- 1/4
+/- 1/4
1/4 1/4 1/4 1/4
Other deceuninck Patio Furniture manuals
