DeDietrich DRL1240ES Instruction Manual

Réfrigérateur
Refrigerator
Ref: DRL1240ES
FR GUIDE D'UTILISATION
EN GUIDE TO INSTALLATION

FR
CHÈRE CLIENTE, CHER CLIENT,
Découvrir les produits De Dietrich, c’est éprouver des émotions uniques que seuls
peuvent produire des objets de valeurs.
L’attrait est immédiat dès le premier regard. La qualité du design s’illustre par
l’esthétique intemporelle et les finitions soignées rendant chaque objetélégant et
raffiné en parfaite harmonie les uns avec les autres.
Vient ensuite l’irrésistible envie de toucher. Le design De Dietrichcapitalise sur
des matériaux robustes et prestigieux ; l’authentique est privilégié.
En associant la technologie la plus évoluée aux matériaux nobles, De Dietrichs’assure
la réalisation de produits de haute facture au service de l’art culinaire, une passion
partagée par tous les amoureux de la cuisine.
Nous vous souhaitons beaucoup de satisfaction dans l’utilisation de ce nouvel
appareil et serons heureux de recueillir vos suggestions et de répondre à vos questions.
Nous vous invitons à les formuler auprès de notreservice consommateur ou sur notre
site internet.
Nous vous invitons à enregistrer votre produit sur www.dedietrich-
electromenager.fr pour profiter des avantages de la marque.
En vous remerciant de votre confiance.
Retrouvez toutes les informations de la marque sur :
www.dedietrich-electromenager.fr
Visitez La Galerie De Dietrich,
6 rue de la Pépinière à Paris VIIIème
Ouvert du mardi au samedi de 10h à 19h.
Service Consommateurs 0892 02 88 04.
Important : Avant de mettre votre appareil en marche, veuillez lire attentivement
ce guide d’installation et d’utilisation afin de vous familiariser plus rapidement
avec son fonctionnement

SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES
Cet appareil est conforme aux normes européennes
CONSIGNES DE SECURITE
Pour votre sécurité et une utilisation correcte de votre appareil, lisez
attentivement cette notice (y compris les mises en garde et les conseils
utiles qu’elle contient) avant l’installation et la première utilisation.
Afin d’éviter d’endommager l’appareil et/ou de vous blesser inutilement, il
est important que les personnes amenées à l’utiliser aient pris entièrement
connaissance de son mode de fonctionnement ainsi que des consignes de
sécurité.
Conservez cette notice et pensez à la ranger à proximité de l’appareil, afin
qu’elle soit transmise avec ce dernier en cas de vente ou de
déménagement. Cela permettra de garantir un fonctionnement optimal et
d’éviter tout risque de blessure.
Le fabricant ne saurait être tenu responsable en cas de mauvaise
manipulation de l’appareil.
SECURITE GENERALE ET MISES EN GARDE
Cet appareil est exclusivement destiné à un usage domestique dans des
habitations privées. Il ne peut être utilisé qu’en milieu couvert, fermé et
chauffé tel qu’une cuisine ou toute autre pièce répondant aux mêmes
spécifications. Son utilisation dans des locaux communs ou professionnels
tels que local de pause de bureau ou atelier, local de camping, hôtel, etc.
ne répond pas à une utilisation conforme telle que définie par le fabricant.
AVERTISSEMENT ! Maintenir votre appareil éloigné de toute
source de flamme durant l’installation, l’entretien et l’utilisation. Le
symbole en marge, qui est présent à l’arrière de votre appareil,
signifie qu’il y a des matières inflammables dans cette zone.

Les agents de réfrigération et d’isolation utilisés dans cet appareil
contiennent des gaz inflammables.
Pendant le transport, l’installation, l’entretien et l’utilisation de l’appareil,
assurez-vous qu’aucun des composants du circuit de réfrigération ne soit
endommagé. Si le circuit de réfrigération était endommagé :
Evitez les flammes nues et toute source d’inflammation.
Ventilez bien la pièce où se trouve l’appareil.
Sécurité d’installation
Votre appareil doit être installé, fixé, et utilisé conformément aux
instructions de cette notice; ce afin d’éviter tout risque dû à son
éventuelle instabilité ou à une mauvaise installation.
Maintenir dégagées les ouvertures de ventilation dans l'enceinte de
l'appareil ou dans la structure d'encastrement.
Il est dangereux de modifier la composition de cet appareil, de quelque
manière que ce soit.
Assurez-vous que le cordon d’alimentation n’est pas coincé ou
endommagé quand vous positionnez votre appareil.
Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une
électrocution.
Si le câble d'alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualification
similaire afin d'éviter un danger.
Des multiprises ou des blocs d'alimentation portables ne doivent pas
être positionnés à l'arrière de l'appareil.
Pour les modèles équipés d’un distributeur d’eau ou d’un compartiment
à glaçons, ne remplissez ou raccordez qu’avec une alimentation en eau
potable.
Sécurité des personnes vulnérables
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et
par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance, s'ils
(si elles) sont correctement surveillé(e)s ou si des instructions relatives

à l'utilisation de l'appareil en toute sécurité leur ont été données et si les
risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l’appareil.
Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par
des enfants sans surveillance.
Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les
appareils de réfrigération.
Conservez tous les emballages hors de portée des enfants, car il existe
un risque de suffocation.
Sécurité d’utilisation
Ne pas endommager le circuit de réfrigération.
Ne pas utiliser de dispositifs mécaniques ou autres moyens pour
accélérer le processus de dégivrage autres que ceux recommandés par
le fabricant.
Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de
stockage des denrées, à moins qu'ils ne soient du type recommandé
par le fabricant.
Ne pas stocker dans cet appareil des substances explosives telles que
des aérosols contenant des gaz propulseurs inflammables.
Sécurité alimentaire
Pour éviter la contamination des aliments, il y a lieu de respecter les
instructions suivantes :
Des ouvertures de la porte de manière prolongée sont susceptibles
d'entraîner une augmentation significative de température des
compartiments de l'appareil.
Nettoyer régulièrement les surfaces susceptibles d'être en contact avec
les aliments et les systèmes d'évacuation accessibles.
Nettoyer les récipients d'eau s'ils n'ont pas été utilisés pendant 48 h;
bien rincer le système de distribution raccordé à un réseau de
distribution d'eau si de l'eau n'a pas été prélevée pendant 5 jours.
Entreposer la viande et le poisson crus dans les bacs du réfrigérateur
qui conviennent, de telle sorte que ces denrées ne soient pas en contact

avec d'autres aliments ou qu'elles ne s'égouttent pas sur les autres
aliments.
Les compartiments « deux étoiles » pour denrées congelées
conviennent pour stocker des aliments pré congelés, stocker ou
fabriquer de la crème glacée et des cubes de glace.
Les compartiments « une, deux et trois étoiles » ne conviennent pas
pour la congélation des denrées alimentaires fraîches.
Si l’appareil de réfrigération demeure vide de manière prolongée, le
mettre hors tension, en effectuer le dégivrage, le nettoyer, le sécher, et
laisser la porte ouverte pour prévenir le développement de moisissures
à l'intérieur de l'appareil.

MISE AU REBUT
Ce symbole indique que cet appareil ne doit pas être traité comme
un déchet ménager.
Lorsque vous mettez le système au rebut, faites-le auprès
d’un centre de collecte agréé.
Votre appareil contient de nombreux matériaux recyclables. Il est donc
marqué de ce logo afin de vous indiquer que les appareils usagés doivent
être remis à un point de collecte habilité.
Renseignez-vous auprès de votre revendeur ou des services techniques
de votre ville pour connaître les points de collecte des appareils usagés les
plus proches de votre domicile. Le recyclage des appareils qu'organise
votre fabricant sera ainsi réalisé dans les meilleures conditions,
conformément à la directive européenne sur les déchets d'équipements
électriques et électroniques.
Certains matériaux d’emballage de cet appareil sont également
recyclables. Participez à leur recyclage et contribuez ainsi à la protection
de l’environnement en les déposant dans les conteneurs prévus à cet effet.
En conformité avec les dispositions législatives les plus récentes en
matière de protection et respect de l'environnement, votre appareil ne
contient pas de H.F.C., mais un gaz réfrigérant appelé R600a. Le type
exact de gaz réfrigérant utilisé dans votre appareil est d'ailleurs indiqué
clairement sur la plaque signalétique qui se trouve à l'intérieur de votre
appareil, sur la paroi gauche en bas. Le R600a est un gaz non polluant qui
ne nuit pas à la couche d'ozone et dont la contribution à l'effet de serre est
quasiment nulle.
Les appareils usagés doivent immédiatement être rendus inutilisables.
Débranchez et coupez le câble d'alimentation au ras de l'appareil. Rendez
la fermeture de la porte inutilisable, ou mieux encore, démontez la porte
afin d'éviter par exemple qu'un enfant ou un animal ne risque de rester
enfermé à l'intérieur en jouant.

ECOCONCEPTION
Afin d’accéder aux informations concernant votre modèle, stocké dans la base de
données des produits, conformément au règlement (UE) 2019/2016 et relatif à
l’étiquetage énergétique, veuillez-vous connecter au site internet dédié à l’adresse
https://eprel.ec.europa.eu/
Rechercher la référence de votre appareil sur le site internet en entrant la référence
service qui est indiquée sur la plaque signalétique de votre appareil.
Un autre moyen d’accéder à ces informations est de flasher le code « QR » présent
sur l’étiquette énergétique de votre produit
Agencement et présentation de votre appareil
•Votre appareil a été conçu et testé afin d’optimiser ses consommations d’énergie.
•L’agencement proposé est la solution idéale pour obtenir une consommation et une
conservation optimale des aliments.
Cette illustration est uniquement fournie à titre indicatif, veuillez vérifier votre appareil pour en
savoir plus.
Seule une installation correcte de votre appareil respectant les prescriptions qui vous sont
données dans ce guide d’installation et d’utilisation vous permettra de conserver vos aliments
dans de bonnes conditions, et avec une consommation d'énergie optimisée.

Economie d’énergie
Pour limiter la consommation électrique de votre appareil :
•Installez-le dans un endroit approprié (voir chapitre « Installation de votre appareil »).
•Gardez les portes ouvertes le moins de temps possible.
•N'introduisez pas d'aliments encore chauds dans votre réfrigérateur ou congélateur, en
particulier s'il s'agit de soupes ou de préparations qui libèrent une grande quantité de vapeur.
•Veillez au fonctionnement optimal de votre appareil en ne laissant pas s'accumuler trop de
givre (dégivrez-le quand l'épaisseur de givre dépasse 5-6 mm) et en nettoyant
périodiquement le condenseur
•Contrôlez régulièrement les joints des portes et assurez-vous qu'elles ferment toujours de
manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.
•Ne le laissez pas réglé à une température trop basse.
Conservation des aliments
Voici quelques règles à respecter :
•Respecter la chaîne du froid et penser à enclencher les fonctions « Booster » au moins 6h
avant le retour des courses (si votre modèle en est équipé).
•Nettoyer au moins une fois par mois la partie réfrigérateur (voir chapitre Nettoyage et
entretien)
•Conserver les plats faits maison au réfrigérateur en ayant pris soin au préalable de les faire
refroidir.
•S’assurer que votre appareil est réglé aux températures préconisées ci-dessous. Les
températures de chaque compartiment sont préconisées pour optimiser la conservation des
aliments et éviter ainsi tout gaspillage.

Groupe Type de compartiment Température
préconisée
Compartiments
pour denrées
fraiches
Compartiment pour denrées alimentaires fraiches
(réfrigérateur)
+4°C
•Ranger les aliments aux emplacements préconisés dans les tableaux ci-après.
Compartiments pour denrées fraiches
Compartiments du
réfrigérateur Type d’aliments
Porte et balconnet de
réfrigérateur
Confitures, boissons, œufs, condiments.
Ne pas placer d’aliment frais périssable dans ces zones
Bac à légumes
Salades, fruits, légumes, herbes
Ne pas stocker de bananes, d’oignons, de pommes de terre ou d'ail
dans le réfrigérateur.
Etagère basse
Viande crue, poisson, aliments très périssables.
Etagère
intermédiaire
Produits laitiers
Etagère haute
Charcuterie, plats préparés, plats à réchauffer

Entretien avant la mise en place
Avant de mettre l’appareil en place et de le brancher au réseau électrique, lavez les parois et les
accessoires internes avec de l’eau tiède et du savon neutre afin d’éliminer l’odeur typique des
produits neufs, et séchez-les bien.
N’utilisez pas de détergents ou de nettoyants abrasifs, ils endommageraient le
revêtement.
Lors de la première utilisation ou après une période de non-utilisation, avant de placer des
aliments dans le compartiment, faites fonctionner l’appareil pendant au moins 2 heures en
utilisant les réglages les plus élevés.
Emplacement
Avertissement ! N’exposez jamais l’appareil à une flamme.
•Placez l'appareil dans une pièce sèche et aérée.
•L’appareil doit être placé loin des sources de chaleur telles que les radiateurs, chaudières,
rayons du soleil etc.
•Votre appareil a été conçu pour un fonctionnement optimal à une certaine température
ambiante. On dit alors qu'il est conçu pour une "classe climatique" particulière. Cette classe
climatique est indiquée en clair sur la plaque signalétique (Voir chapitre « Contact»). Le
réfrigérateur peut ne pas maintenir des températures intérieures satisfaisantes s'il fonctionne
hors des limites de températures de la classe climatique qui lui sont assignées. Veillez à ce
que l’emplacement choisi respecte ces limites de températures :
Classe
Température ambiante
SN
Cet appareil de réfrigération est destiné à être utilisé à des températures
ambiantes comprises
entre 10 °C et 32 °C
SN-ST
Cet appareil de réfrigération est destiné à être utilisé à des températures
ambiantes comprises entre 10 °C et 38 °C
SN-T
Cet appareil de réfrigération est destiné à être utilisé à des températures
ambiantes comprises
entre 10 °C et 43 °C
N
Cet appareil de réfrigération est destiné à être utilisé à des températures
ambiantes comprises
entre 16 °C et 32 °C
ST
Cet appareil de réfrigération est destiné à être utilisé à des températures
ambiantes comprises
entre 16 °C et 38 °C
T
Cet appareil de réfrigération est destiné à être utilisé à des températures
ambiantes comprises entre 16 °C et 43 °C
•Conformément à ce qui précède, ne placez pas votre appareil sur les balcons, les vérandas,
les terrasses, les garages, etc… la chaleur excessive en été et le froid en hiver empêchent
son bon fonctionnement et donc la bonne conservation des aliments.
•Une mise à niveau adéquate doit être assurée par l'ajustement d'un ou plusieurs des pieds
réglables situés en dessous de l'armoire (voir paragraphe « mise à niveau de l’appareil »).
Si votre appareil est équipé de roulettes, rappelez-vous qu'elles servent uniquement à
faciliter les petits mouvements. Ne le déplacez pas sur de longs trajets

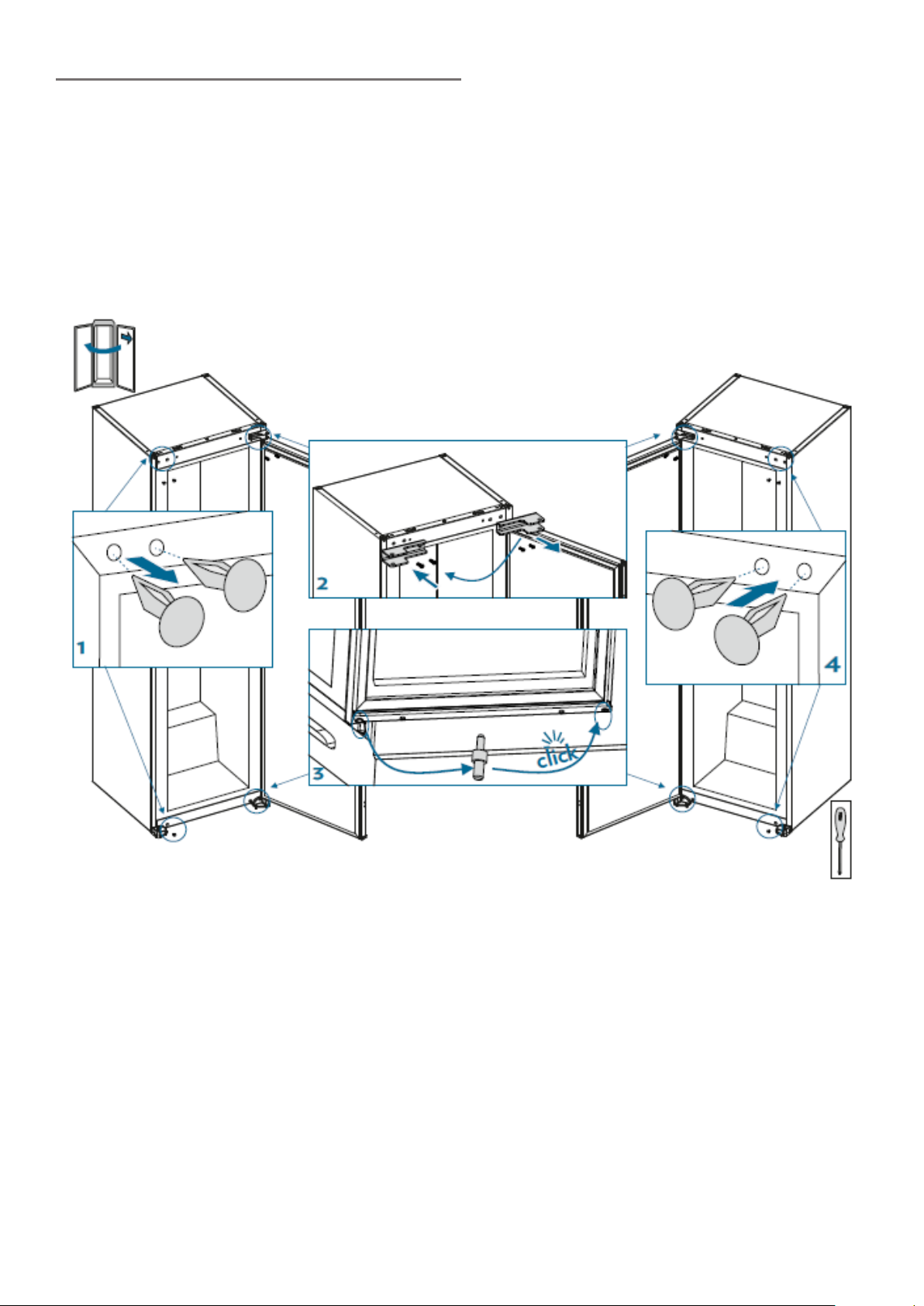

Inverser le sens d’ouverture des portes
•Vérifiez que l’appareil est débranché et vide.
•Pour retirer la porte, il est nécessaire d’incliner l’appareil en arrière. Appuyez l’appareil sur une
surface dure afin qu’il ne glisse pas durant l’opération.
•Toutes les pièces retirées doivent être conservées pour la réinstallation de la porte.
•Ne couchez pas l’appareil sur le sol car cela pourrait endommager le système de réfrigération.
•Il est préférable d’être à 2 pour manipuler l’appareil pendant l’opération.
Référez-vous au schéma ci-dessous.

Installation de l’appareil
Kits d’installation
*Selon modèle
Outils nécessaires

Instruction d’installation

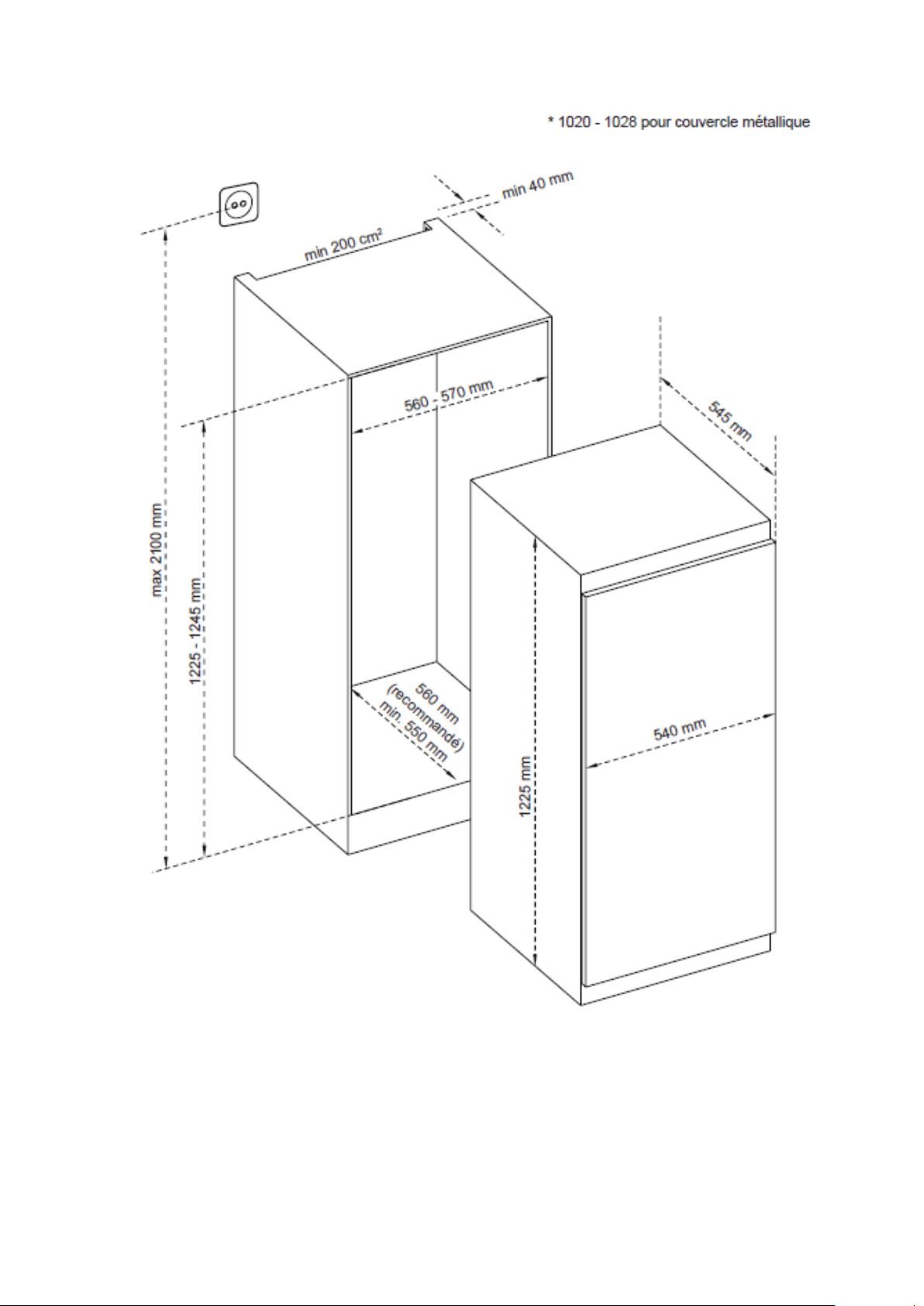

1. Assurez-vous que la taille du caisson soit suffisante pour permettre une bonne ventilation.

2. Posez le joint latéral en caoutchouc pour combler l’écart entre l’appareil et le caisson en bois
du côté où la porte s’ouvre. Fixez le support de fixation du caisson à l’appareil.
*Selon modèle
*
*
*
*
*

3. Glissez avec précaution l’appareil dans le caisson d’encastrement. Assurez-vous que le côté
d’ouverture de la porte soit le plus proche possible de la paroi du caisson.
*Selon modèle

4. Ne branchez pas le produit. Fixez le support de fixation et les pieds au caisson.

5. Vissez un guide dans les trous du côté de l’appareil. Insérez la glissière dans le guide et
vissez-là à la porte. Dévissez le guide pour visser la dernière vis de la glissière sur la porte.
Fixez ensuite le cache de la glissière sur la glissière.
Vissez à nouveau le guide sur l’appareil en y insérant la glissière.

Mise à niveau de l’appareil
Sélectionnez un espace pour installer le réfrigérateur sur une surface plane.
Si l’appareil n’est pas à niveau, les portes ne seront pas correctement
alignées et l’étanchéité des compartiments peut ne pas être assurée.
Raccordement électrique
Avertissement ! Il doit être possible de débrancher l’appareil de l’alimentation
principale, la prise doit donc être facile d’accès après l’installation.
•L’installation électrique doit être conforme aux normes en vigueur et doit être capable de
résister à la puissance maximale mentionnée sur la plaque signalétique.
•La prise de courant doit être facilement accessible mais hors de portée des enfants.
•Pour votre sécurité cet appareil doit être mis à la terre. Si la prise de courant n’est pas reliée
à la terre, consultez un électricien qualifié pour brancher votre appareil conformément aux
réglementations en vigueur.
•N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
•Des multiprises ou des blocs d'alimentation portables ne doivent pas être positionnés à
l'arrière de l'appareil.
Le fabricant décline toute responsabilité si les précautions de sécurité susmentionnées ne sont
pas respectées. En cas d'incertitude, adressez-vous à votre installateur.
