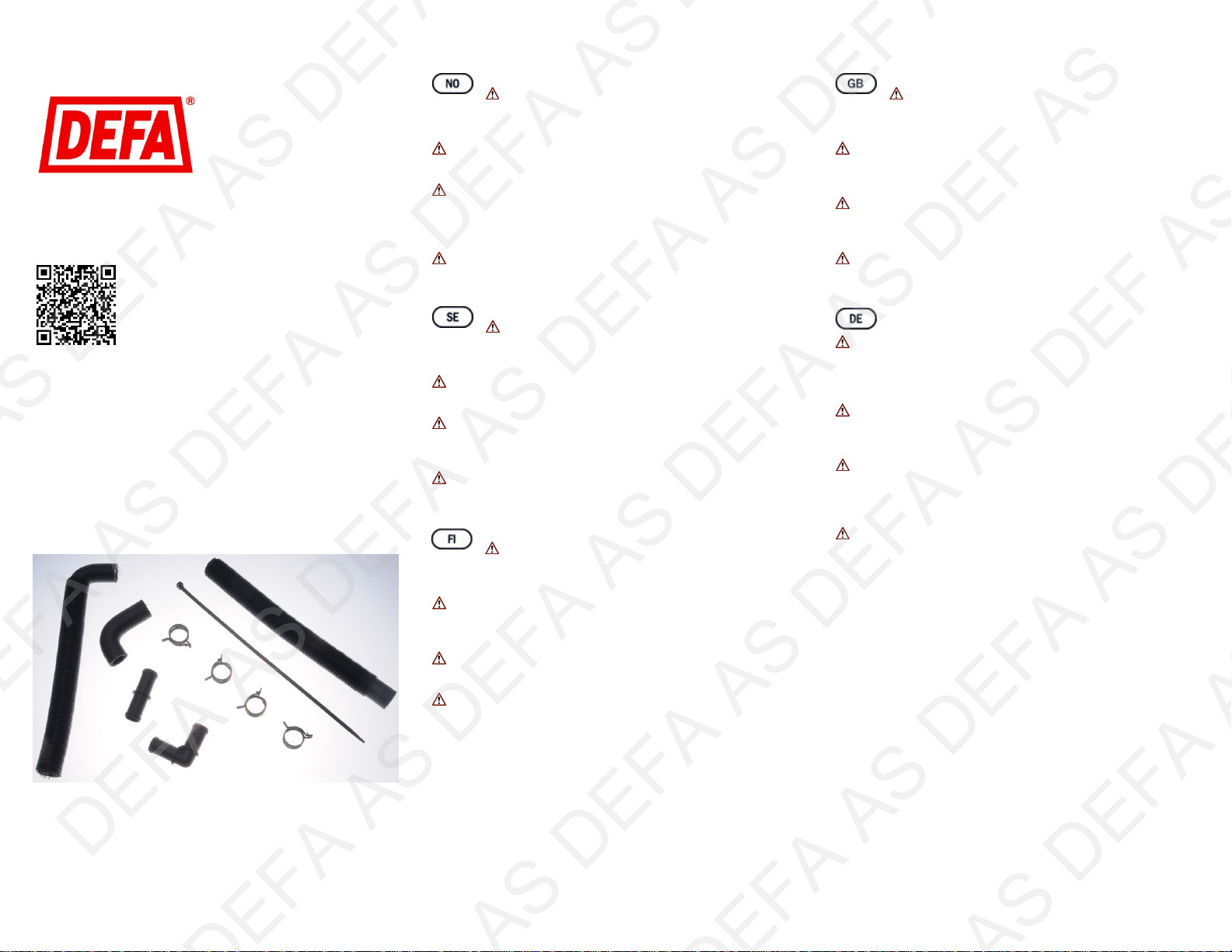

Defa 460610 User manual

1/9

460610

MONTERINGSANVISNING

ASENNUSOHJE

FITTING INSTRUCTIONS

MONTAGEANLEITUNG

Finn ditt kjøretøy i tabellen i denne monteringsanvisning.

Dersom ditt kjøretøy ikke står oppført i tabellen,

scan QR-koden for oppdatert anvisning, eller se ‘Finn din

motorvarmer’ på www.defa.com. Anvisninger for øvrige DEFA

produkter må også gjennomleses nøye.

Montering av motorvarmer på kjøretøy eller motorer som

IKKE står listet i tabell i motorvarmerens monteringsanvisning,

gjøres på eget ansvar og dekkes ikke av garanti.

DEFA fraskriver seg ethvert erstatningsansvar der

modifikasjoner er utført, uoriginale deler er benyttet eller

motorvarmeren ikke er montert i henhold til

monteringsanvisningen. Reklamasjonsrett i henhold til kjøpsloven.

Ta vare på kvitteringen.

Produkter som monteres i kjøretøyets motorrom skal være

montert av et autorisert verksted.

Hitta ditt fordon i tabellen i denna monteringsanvisning.

Om ditt fordon inte finns med i tabellen, skanna

QR-koden för en uppdaterad anvisning eller se «Hitta din

motorvärmare» på www.defa.com. Anvisningar för övriga DEFA

produkter skall också läsas igenom noggrant.

Montering av motorvärmare på fordon eller motorer som

INTE finns listade i tabell i motorvärmarens monteringsanvisning,

göres på eget ansvar och täcks inte av garantin.

DEFA frånskriver sig allt ersättningsansvar där produkten

blivit modifierad och/eller motorvärmaren inte är monterad enligt

monteringsanvisningen. Reklamationsrätt enligt konsumentköplagen

mot uppvisande av kvitto.

Produkter som monteras i fordonets motorrum skall vara

monterade av en auktoriserad verkstad.

Etsi ajoneuvosi tämän asennusohjeen taulukosta.

Jos ajoneuvosi ei ole mainittuna taulukossa,

skannaa QR-koodi niin saat päivitetyn ohjeen, tai katso

www.defa.com sivuilta «etsi oikea lämmitin autoosi». Myös muiden

DEFA tuotteiden ohjeet on luettava huolella.

Jos moottorinlämmitin asennetaan ajoneuvoon tai

moottoriin joka ei ole moottorinlämmittimen asennusohjeen

taulukossa mainittu, asennus tapahtuu omalla vastuulla eikä

tuotteen takuu korvaa mahdollisia vaurioita.

DEFA hylkää korvausvaatimuksen jos lämmittimen muotoa

on muutettu ja/tai lämmitintä ei ole asennettu asennusohjeen

mukaisesti. VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.

Ajoneuvon moottoritilaan asennettavat tuotteet tulee olla

valtuutetun asentamon asentamat.

Find your vehicle in the table in this installation guide.

If your vehicle is not listed in the table, scan the

QR code for updated instructions, or see 'Find your heater' on

www.defa.com. Instructions for other DEFA products must also be

read carefully.

Mounting of engine heater on vehicles or engines that are

NOT listed in the table in the engine heater installation

instructions, is done at your own risk and is not covered by

warranty.

DEFA denies liability for any damage related to the use of

unoriginal hoses, fitting which is not according to instructions or

other modifications. Claims according to consumer laws. Please

retain your receipt.

Products installed in the vehicle's engine compartment shall

be installed by an authorized workshop.

Finden Sie Ihr Fahrzeug in der Tabelle dieser

Montageanleitung.

Falls ihr Fahrzeug nicht in der Tabelle aufgeführt ist, den

QR-Kode zur aktualisierten Anleitung scannen oder unter „den

passenden Motorwärmer finden“ auf www.defa.com nachsehen.

Die Anweisungen für weitere Defa Produkte ebenso genau

durchlesen.

Die montage eines Motorwärmers in ein Fahrzeug welches

nicht in der Tabelle der Montageanweisung aufgeführt ist,

geschieht auf eigene Verantwortung. Garantieansprüche können

in diesem Fall nicht berücksichtigt werden.

Bei Schäden, die auf Veränderungen an der Motorheizung

oder auf unsachgemässe Montage zurückzuführen sind, lehnt

DEFA jeglichen Garantie-anspruch auf ab. Es gelten die

gesetzlichen Gewährleistungs-bestimmungen. Quittungen etc.

aufbewaren.

Produkte, die im Motorraum installiert werden, sollten von

einer autorisierten Werkstatt montiert werden.

DEFA AS DEFA AS DEFA AS DEF AS

2/9

460610

CE 300419



Merke/Modell / Märke/Modell / Merkki/Malli / Make/Model / Fahrzeug/Modell



Årsmodell / Årsmodell / Vuosimalli / Model year / Modelljahr (MM/YYYY)



Motorkode / Motorkod / Moottorikoodi / Engine code / Motor Code



Monteringssted / Monteringsställe / Asennuspaikka / Heater location / Orientierung



Monteringsretning / Monteringsriktning / Pistokkeen suunta / Heater orientation / Winkel



Monteringssett / Monteringssats / Asennussarjat / Mounting kit / Montage Set



Monteringstips / Tips för montering / Asennusvihjeet / Mounting tip / Tipps zur Installation















CITRÖEN

C4 GRAND

PICASSO 2.0

BlueHDi

2014> AHX 411707 1

C4 PICASSO 2.0

BlueHDi 2014> AHX 411707 1

C5 2.0 BlueHDI

150Hk 2015> AHR 411707 2

C5 2.0 BlueHDI

181Hk 2015> AHW

(DW10FC) H 411707 3

DS4 2.0 BlueHDi

180 2014> AHW 411707 2

DS5 2.0 BlueHDi

150 2015> AHX 411707 1

DS5 2.0 BlueHDi

180Hk 2014> AHW 411707 2

JUMPY 2.0

BlueHDi Manual

120Hk

2016> AHX H 411707 3

JUMPY 2.0

BlueHDi Manual

150Hk

2016> AHX H 411707 3

JUMPY 2.0

BlueHDi Manual

180Hk

2016> AHX H 411707 3

OPEL

GRANDLAND X

2.0 CDTI 177Hk 2018> D20DTH

(LCI) 411707 1

PEUGEOT

308 2.0 BlueHDi 2014> AHX 411707 1

308 2.0 BlueHDi

150Hk 2014> AHR 411707 1

308 GT 2.0

BlueHDi 150Hk 2015> AHW 411707 2

308 GT 2.0

BlueHDi 180Hk 2018> EHZ 411707 1

3008 GT 2.0

BlueHDi 180Hk 2016> AHW 411707 2

3008 2.0 BlueHDi

150Hk 2017> AHX 411707 1

3008 2.0 BlueHDi

180Hk 2017> AHW 411707 2

3008 2.0 BlueHDi

180Hk 2018> AHZ 411707 1

508 2.0 BlueHDi

150Hk 2014> AHX 411707 1

508 2.0 BlueHDi

180Hk 2014> AHH H 411707 3

508 2.0 BlueHDi

180Hk 2014> AHW H 411707 3

5008 2.0 BlueHDi

150Hk 2017> AHX 411707 1

5008 2.0 BlueHDi

(P87) 180Hk 2017> AHW 411707 1

5008 2.0 GT

BlueHDi 180Hk

Euro 6.2

2018> EHZ 411707 1

BOXER 2.0

BlueHDi 180Hk 2016> AHH H 411707 3

EXPERT 2.0

BlueHDi Manual

120Hk

2016> AHK H 411707 3

EXPERT 2.0

BlueHDi Manual

150Hk

2016> AHK H 411707 3

EXPERT 2.0

BlueHDi Manual

180Hk

2016> AHH H 411707 3

TOYOTA

PROACE 2.0 D

Manual 120Hk 2016> 4WZ-FTV H 411707 3

PROACE 2.0 D

Manual 150Hk 2016> 4WZ-FHV H 411707 3

PROACE 2.0 D

180Hk Automat 2017> 4WZ-FHV 411707 1

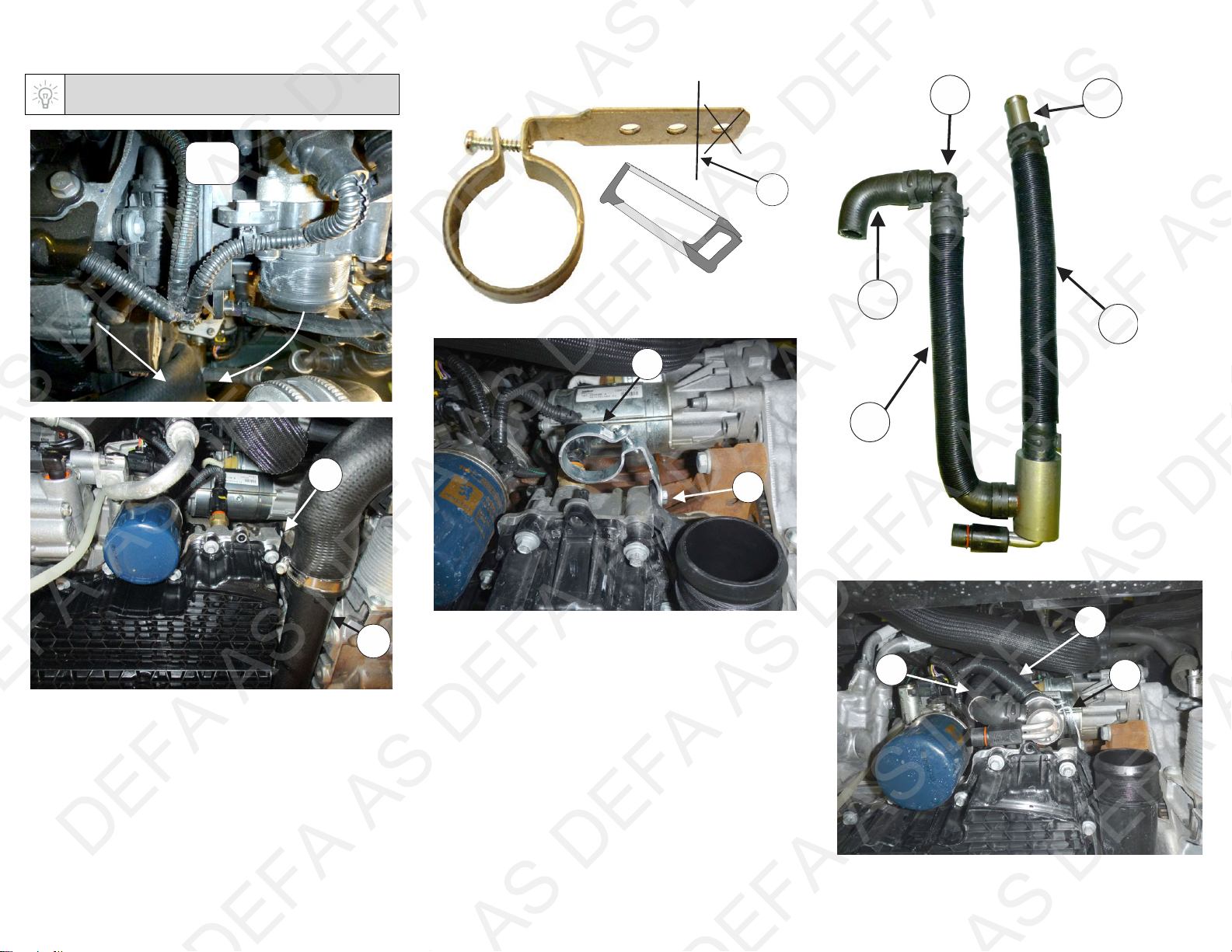

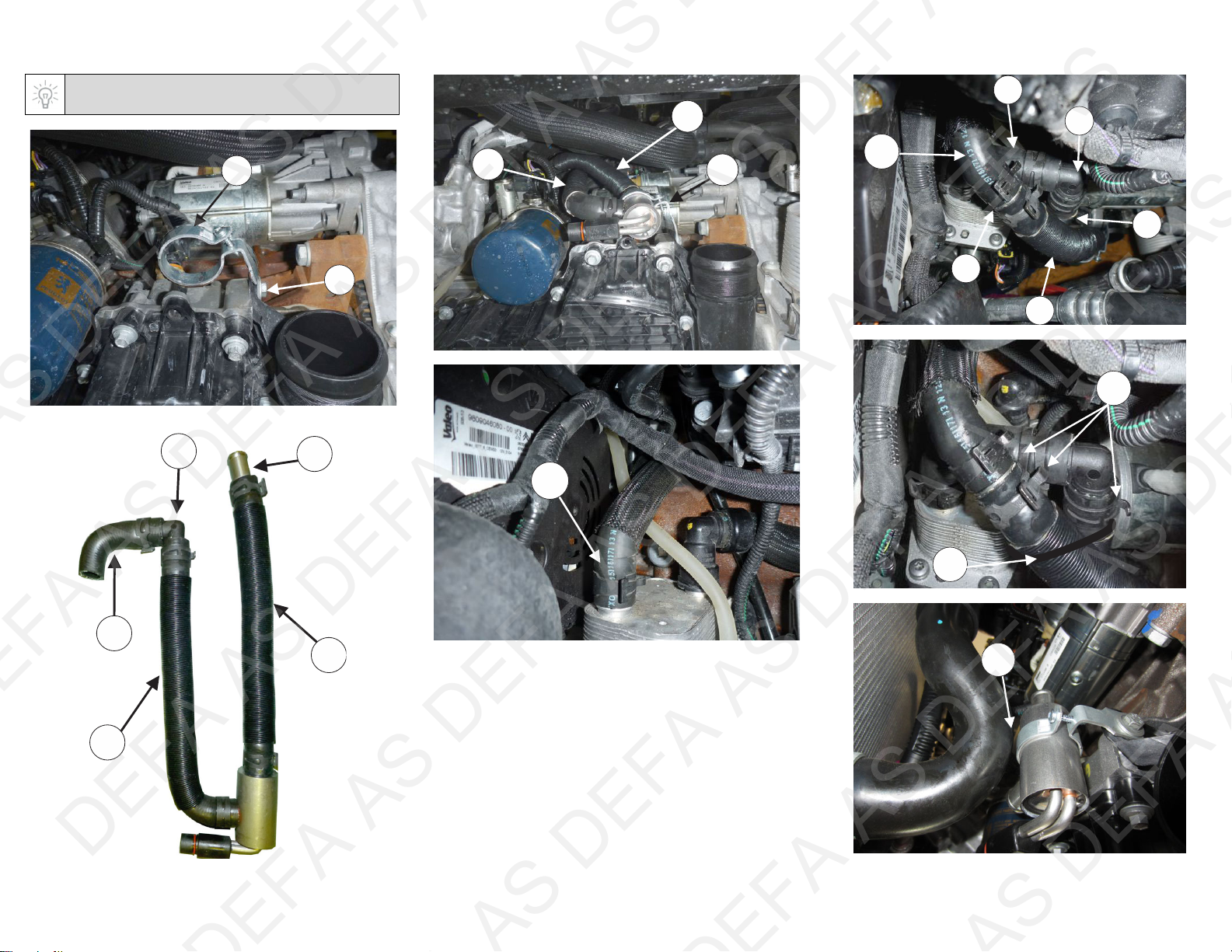

Demonter deksel over motor. Demonter luftslangen fra

intercooler og legg den mot høyre (1). Demonter plate under motoren.

Demonter luftslangen (2) fra røret til turbo. Demonter bolten (3) for

plastrøret. Kapp braketten (4) til varmeren etter det andre hullet.

Monter tilbake bolten (3) for plastrøret med braketten (4). Monter

sammen slangene på varmeren som vist på bilde. NB! Monter

beskyttelsesstrømpene på begge slangene. Vinkelslangen (5)

55X250mm på nedre stuss. Korteste enden på varmeren. Monter

vinkelstykket (6) på slangen (5). Monter den korte vinkelslangen (7)

55X70mm. på vinkelstykket (6). Den lengste enden på

vinkelstykket. Monter den rette slangen (8) 260mm. på varmerens

endestuss. Monter skjøtestykket (9). Tre opp varmeren i braketten fra

undersiden med nedre stuss mot høyre. Påse at slangene ligger fritt

mellom starter og kjølekappen til radiator. Demonter originalslangen

(10) fra oljekjølere. Monter vinkelslangen (7) på kjøleren. Monter

skjøtestykket (9) på originalslangen (10) fra motor. NB! Påse at ørene

(11) på slangeklemmene ikke skader slangene. Strips begge slangene

sammen (12) ved vinkelstykket. NB! Påse at slangene sitter helt

inne på stussene og at slangeklemmene monteres rett og

innenfor flensen på stussen. Monter tilbake luftslangen (2) fra turbo.

NB! Bøy braketten litt mot motoren og juster slik at det er klaring

(14) mellom varmeren og luftrøret. Påfyll godkjent kjølevæske, og

luft systemet ifølge bilprodusentens spesifikasjoner. Kontroller for

lekkasje. Monter tilbake demonterte slanger og deksel.

Demontera skyddet över motorn. Demontera luftslangen från

intercoolern och lägg den åt höger (1). Demontera skyddet under

motorn. Demontera luftslangen (2) från röret till turbon. Demontera

bulten (3) till plaströret. Kapa fästjärnet (4) till värmaren efter det andra

hålet. Montera tillbaka bulten (3) till plaströret med fästjärnet (4).

Montera ihop slangarna med värmaren som visas på bilden. OBS!

Montera skyddsstrumpa på båda slangarna. Montera vinkelslangen

(5) 55X250mm på nedre stosen. Kortaste änden på värmaren.

Montera vinkelstycket (6) på slangen (5). Montera den korta

vinkelslangen (7) 55X70mm. på vinkelstycket (6). Den längsta änden

på vinkelstycket. Montera den raka slangen (8) 260mm på

värmarens ändstos. Montera skarvröret (9). Trä upp värmaren i

fästjärnet från undersidan med nedre stosen åt höger. Se till att

slangarna ligger fritt mellan startmotorn och skyddet till kylaren.

Demontera originalslangen (10) från oljekylaren. Montera

vinkelslangen (7) på kylaren. Montera skarvröret (9) på originalslangen

(10) från motorn. OBS! Se till att öronen (11) på slangklämmorna inte

skader slangarna. Klammra de bägge slangarna samman (12) vid

vinkelstycket. OBS! Se till att slangarna är korrekt anslutna på

anslutningarna och att slangklämmorna monteras rakt innanför

flänsen på anslutningarna. Montera tillbaka luftslangen (2) från

turbon. OBS! Böj fästjärnet lite mot motorn och justera så att det

blir mellanrum (14) mellan värmaren och luftröret. Fyll på med

godkänd kylvätska och lufta systemet enligt tillverkarens

specifikationer. Kontrollera ev läckage. Montera tillbaka demonterade

slangar och skydd.

DEFA AS DEFA AS DEFA AS DEF AS

3/9

460610

CE 300419

Irrota suoja moottorin päältä. Irrota välijäähdyttimeltä tuleva

ilmaletku moottorista ja siirrä se sivuun oikealle (1). Irrota suoja

moottorin alta. Irrota ilmaletku (2) turbon putkesta. Irrota muoviputken

kiinnityspultti (3). Katkaise lämmittimen kiinnitysrauta (4) toisen reiän

jälkeen. Asenna lämmittimen kiinnitysrauta (4) paikalleen pultilla (3)

kuvan mukaan. Asenna suojaputket molempiin letkuihin kuvan

mukaan. Asenna kulmaletkun (5) 55X250mm lyhyempi pää

lämmittimen alempaan vesiliitäntään ja letkun toiseen päähän

kulmaputki (6). Asenna lyhyemmän kulmaletkun (7) 55X70mm.

pidempi pää kulmaputkeen (6). Asenna suora letku (8) 260mm.

lämmittimen ylempään vesiliitäntään ja asenna letkun toiseen päähän

jatkoputki (9). Pujota lämmitin alakautta kiinnitysrautaansa siten että

alempi vesiliitäntä osoittaa oikealle. Varmistu siitä että letkut eivät

pääse hankautumaan käynnistinmoottoriin eikä jäähdyttimen

tuulettimen koteloon. Irrota alkuperäinen vesiletku (10)

öljynjäähdyttimestä. Asenna kulmaletku (7) öljynjäähdyttimeen.

Asenna jatkoputki (9) moottorista tulevaan alkuperäiseen letkuun (10).

HUOM! Varmistu siitä etteivät jousisiteiden päät pääse hankautumaan

letkuihin. Kiinnitä molemmat letkusiteet muovisiteillä kulmaputkeen

(12). HUOM! Asenna letkut ja siteet huolella paikalleen

lämmittimeen ja muihin liitoskohtiin. Asenna ilmaletku (2) takaisin

paikalleen. Käännä lämmittimen kiinnitysrautaa hieman moottoriin

päin ja säädä lämmittimen asentoa niin että jää rako (14)

lämmittimen ja ilmaputken väliin. Täytä jäähdytysjärjestelmä

autonvalmistajan suosittelemalla nesteellä ja ilmaa se ohjeiden

mukaan. Tarkista mahdolliset vuodot. Asenna irrotetut osat takaisin

paikoilleen.

Remove the cover above the engine. Remove the air hose from

the intercooler and lay it to the right (1). Remove the engine

compartment undertray. Remove the air hose (2) from the pipe for the

turbo. Remove the bolt (3) for the plastic pipe. Cut the heater’s bracket

(4) after the second hole. Remount the bolt (3) for the plastic pipe with

the bracket (4). Fit together the hoses on the heater as shown in the

picture. Note! Put protection tubes on both hoses. Fit the

55x250mm angle hose (5) on the lower pipe stub, with the shortest

end on the heater. Fit the angle piece (6) on the hose (5). Fit the short

55x70mm angle hose (7) on the angle piece (6), with the longest end

on the angle piece. Fit the straight 260mm hose (8) on the heater’s

end stub. Fit the joint piece (9). Insert the heater in the bracket from

below with the lower pipe stub pointing to the right. Make sure that the

hoses lay freely between the starter and the cooling jacket for the

radiator. Remove the original hose (10) from the oil cooler. Fit the

angle hose (7) on the cooler. Fit the joint piece (9) on the original hose

(10) from the engine. Note! Make sure that the ears (11) on the hose

clamps do not damage the hoses. Use cable ties to fasten the hoses

together (12) by the angle piece. Note! Make sure that the hoses are

fitted all the way in on the pipe stubs and make sure the hose

clamps are mounted straight and behind the flange of the pipe

stub. Tighten the hose clamps with 2 Nm. Remount the air hose (2)

from the turbo. Note! Bend the bracket a bit towards the engine

and adjust to make space (14) between the heater and the air

pipe. Top up with the coolant specified by the car manufacturer, and

bleed the cooling system in accordance with the car manufacturer’s

specifications. Check for leakages. Remount all dismounted hoses

and cover.

DEFA AS DEFA AS DEFA AS DEF AS

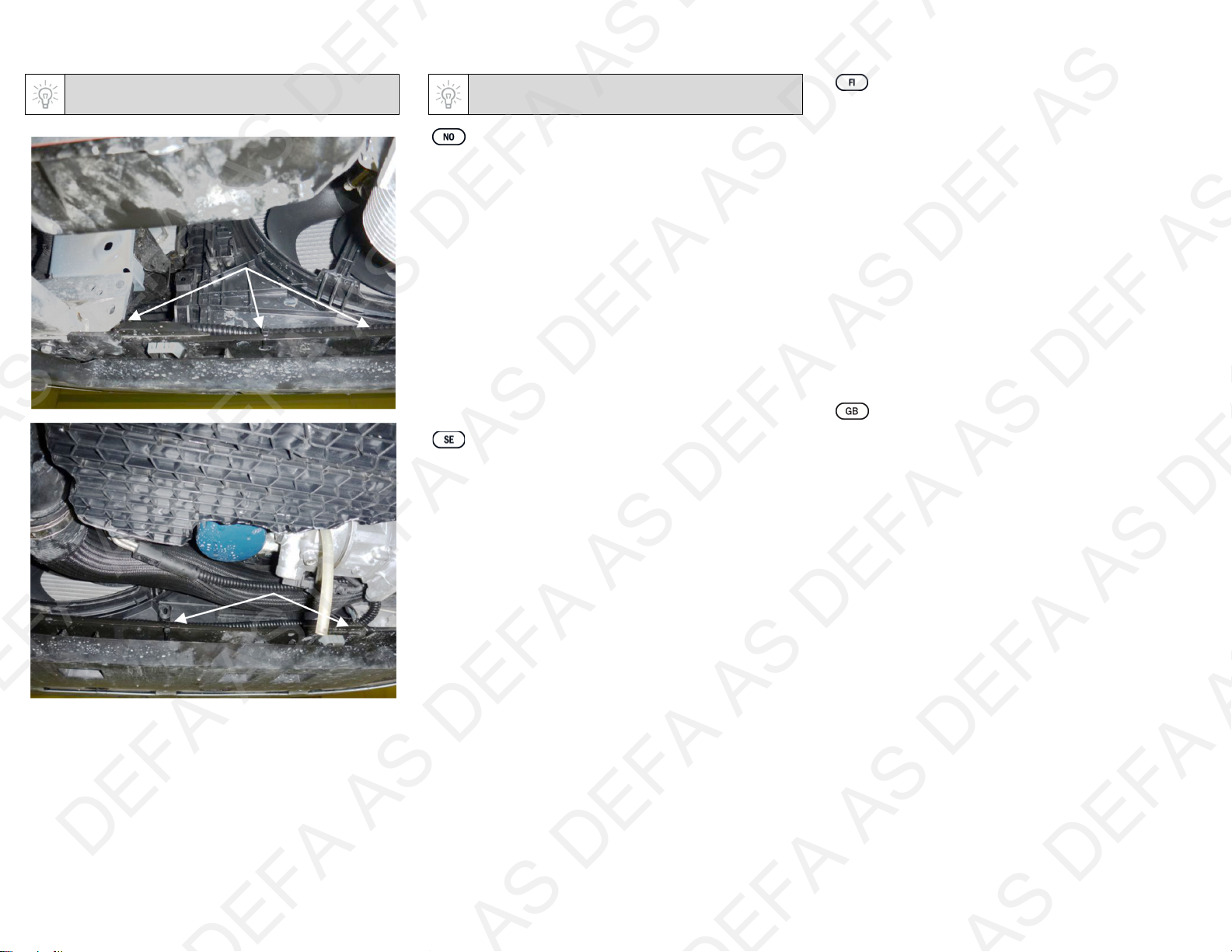

4/9

460610

CE 300419

DEFA AS DEFA AS DEFA AS DEF AS

5/9

460610

CE 300419

Demonter deksel over motor. Demonter luftslangen fra

intercooler og legg den mot høyre (1). Demonter plate under motoren.

Demonter luftslangen (2) fra røret til turbo. Demonter bolten (3) for

plastrøret. Kapp braketten (4) til varmeren etter det første hullet.
