Defort Dcd-10,8n-li User manual

10,8 V

1,3 Ah

0-550

min-1 10 mm 1710

1,025 kg6 mm 3-5 h20 mm

Akku-Bohrschrauber

EINLEITUNG

• Dieses Werkzeug ist bestimmt zum Bohren in Holz, Metall,

Ziegel, Gestein, Keramik und Kunststoff; Werkzeuge mit

elektronischer Drehzahlregulierung und Rechts-/ Linkslauf

sind auch geeignet zum Schrauben und Gewindeschnei-

den

TECHNISCHE DATEN 1

WERKZEUG-ELEMENTE 2

1 Schalter zum Ein-Aus-Schalten und zur Drehzahlregulierung

2 Schalter zum Umschalten der Drehrichtung

3 Schnellspann-Bohrfutter

4 Ring zur Drehmoment-Kontrolle

5 Gangwahlschalter

SICHERHEIT

ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei

der Einhaltung der nachstehend aufgeführten Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen.

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor

Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein

Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen

führen.

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Her-

steller empfohlen werden. Für ein Ladegerät, das für eine

bestimmte Art von Akkus geeignet ist, besteht Brandgefahr,

wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den

Elektrowerkzeugen. Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr führen.

• Vermeiden Sie Beschädigungen durch Schrauben, Nägel

und ähnliches an Ihrem Werkstück; entfernen Sie diese vor

Arbeitsbeginn

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Ladegeräts angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete Ladege-

räte können auch an 220V betrieben werden)

• Im Falle von atypischem Verhalten oder Fremdgeräuschen

schalten Sie das Werkzeug sofort aus oder ziehen Sie den

Netzstecker des Ladegeräts aus der Steckdose

• SBM Group kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör verwendet

wird

• Nur Zubehör verwenden, dessen zulässige Drehzahl min-

destens so hoch ist wie die höchste Leerlaufdrehzahl des

Werkzeuges

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

sein

• Vermeiden Sie beim Bohren oder Schrauben die Berüh-

rung mit elektrischen Leitungen

• Stellen Sie sicher dass Schalter sich in der mittel-

(Schluss-) Position beﬁndet, bevor Sie Werkzeugeinstel-

lungen vorhnehmen oder Zubehör wechseln, sowie beim

Tragen oder Weglegen des Werkzeuges

• Die Kontakte im Ladegerät nicht berühren

• Setzen Sie das Werkzeug/Ladegerät/Batterie niemals dem

Regen aus

• Laden Sie die Batterie niemals im Freien

• Bewahren Sie das Werkzeug/Ladegerät/Batterie stets bei

Raumtemperaturen unter 40 °C und über 0° auf

• Wegen Explosionsgefahr darf die Batterie keinesfalls er-

hitzt werden

• Bei Beschädigung, extremer Belastung oder extremer

Temperatur, könnten die Batterien auslaufen

- hat eine Berührung mit der Batterieﬂüssigkeit stattgefun-

den, sofort mit Wasser und Seife waschen, anschließend

mit Zitronensaft oder Essig abspülen

- sollte die Batterieﬂüssigkeit in die Augen gelangt sein, so-

fort mit sauberem Wasser mindestens 10 Minuten gründ-

lich spülen und unverzüglich einen Arzt aufsuchen

• Wenn sich die Batterie nicht im Werkzeug oder Ladegerät

beﬁndet, vermeiden Sie, daß diese mit Nägeln, Schrauben,

Schlüsseln oder anderen Metallen in Berührung kommt,

um Kriechströme zu vermeiden

• Beschädigte Ladegeräte nicht in Betrieb nehmen; bringen

Sie das Gerät zwecks Überprüfung stets zu einer unserer

ofﬁziellen SBM Group-Vertragswerkstätten

• Beschädigte Batterien nicht weiter verwenden, sondern

sofort ersetzen

• Zerlegen Sie niemals das Ladegerät oder die Batterie

• Nicht versuchen, nicht-auﬂadbare Batterien mit dem Lade-

gerät zu laden

• In normalem Zustand am Anfang vom Laden der leeren

Batterie leuchten eine rote und eine grüne Anzeige der

Anzeigevorrichtung auf dem Ladegerät. Im Abschluß an

das Laden bleibt die grüne Anzeige nur leuchten. Falls auf

dem eingeschalteten Ladegerät keine Anzeige leuchtet, ist

es notwendig aufzuhören, der Akku und das Ladegerät zu

benutzen und sich an die Servicedienst zu wenden.

• Wenn der Akku während der Arbeit warm wurde, ist er vor

dem Laden innerhalb 30 Minuten einzukühlen.

• Es wäre gewünscht, den Akku vor der langfristigen Lage-

rung aufzuladen.

Für die Sicherstellung des grösere Serviceleben

und gehörig Betrieb der Batterie, erfüllt Sie, bitte,

folgenden Aktionen:

1. Benutz die neue Batterie, ohne die Überladung, bis seine

ganz Aussetzen.

2. Dann lade die Batterie für 3-5 Stunden.

3. Wiederholt obenerwähnte Aktionen (1 und 2) 3-5 mal für

die Erreichung der nominelle Batterieenergientensität.

WARTUNG

Trennen Sie die Maschine vom Netz, wenn Sie am

Mechanismus Wartungsarbeiten ausführen müs-

sen.

Die Maschinen von SBM Group sind entworfen, um während

einer langen Zeit problemlos und mit minimaler Wartung zu

funktionieren. Sie Verlängern die Lebensdauer, indem Sie die

Maschine regelmäßig reinigen und fachgerecht behandeln.

Reinigen Sie das Maschinengehäuse regelmäßig mit einem

weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie

die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie

hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet

mit Seifen wasser. Verwenden Sie keine Lösungsmittel wie

Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen

die Kunststoffteile.

Die Maschine braucht keine zusätzliche Schmierung.

Wenden Sie sich in Störungsfällen, z.B. durch Verschleiß ei-

nes Teils, an Ihren örtlichen SBM Group-Vertragshändler.

UMWELT

Um Transportschäden zu verhinderen, wird die Maschine in

einer soliden Verpackung geliefert. Die Verpackung besteht

weitgehend aus verwertbarem Material. Benutzen Sie also

die Möglichkeit zum Recyclen der Verpackung. Bringen

Sie bei Ersatz die alten Maschinen zu Ihren örtlichen SBM

Group-Vertagshändler. Er wird sich um eine umweltfreund-

liche Verarbeitung ïhrer alten Maschine bemühen.

• Li-Ion-Akkus sind recycelbar. Geben Sie sie bei einer Entsor-

gungsstelle für chemische Abfälle ab, so daß die Akkus re-

cycelt oder auf umweltfreundliche Weise entsorgt werden.

DE Deutsch

Cordless drill/driver

INTENDED USE

• This tool is intended for drilling in wood, metal, ceramic and

plastic; tools with electronic speed control and left/right ro-

tation are also suitable for screwdriving and thread cutting

TECHNICAL SPECIFICATIONS 1

PRODUCT ELEMENTS 2

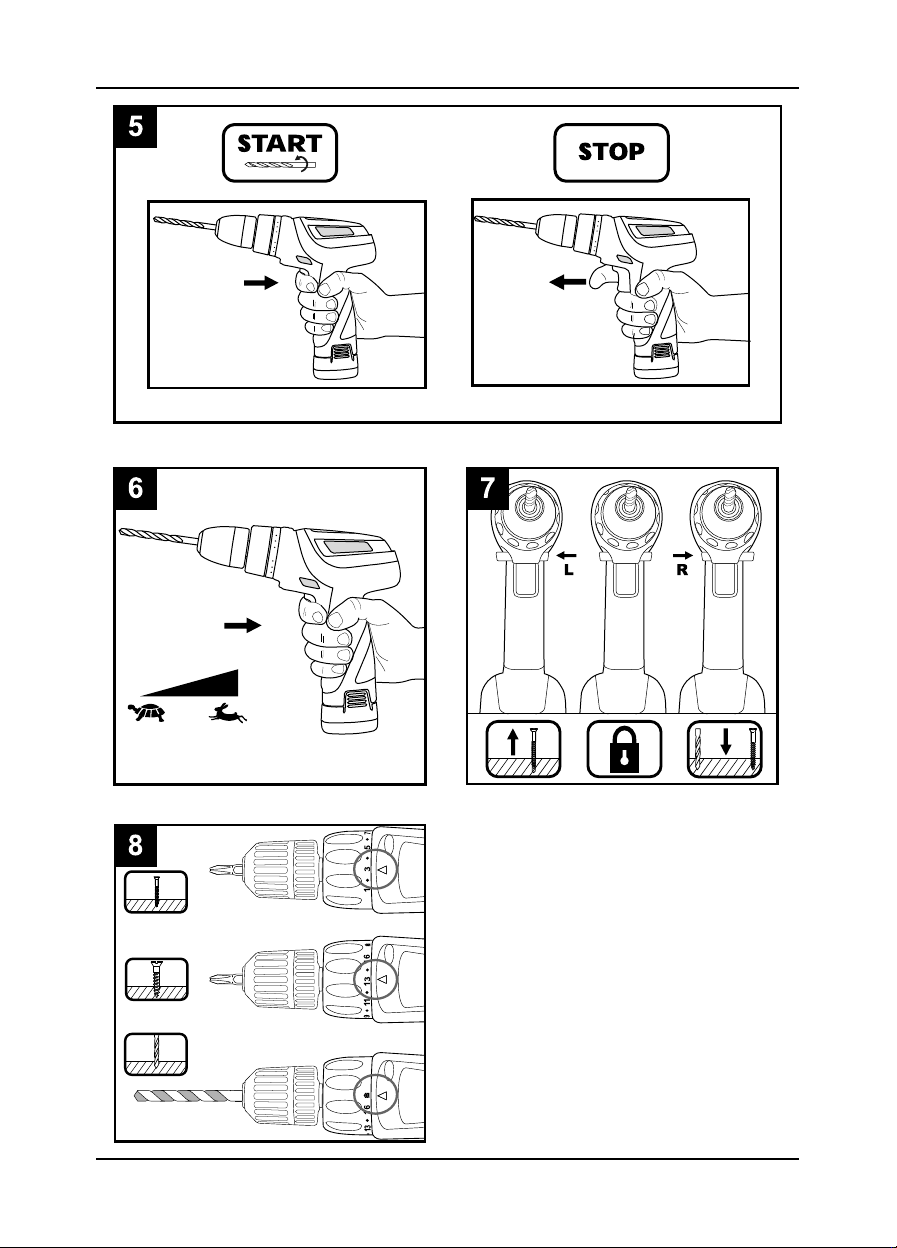

1 Switch for on/off and speed control

2 Switch for changing direction of rotation

3 Keyless chuck

4 Ring for torque control

SAFETY

WARNING! Read all instructions. Failure to follow all instruc-

tions listed below may result in electric shock, ﬁre and/or seri-

ous injury.

• Ensure the switch is in the off position before inserting bat-

tery pack. Inserting the battery pack into power tools that

have the switch on invites accidents.

• Recharge only with the charger speciﬁed by the manufac-

turer. A charger that is suitable for one type of battery pack

may create a risk of ﬁre when used with another battery

pack.

• Use power tools only with speciﬁcally designated battery

packs. Use of any other battery packs may create a risk of

injury and ﬁre.

• Avoid damage that can be caused by screws, nails and

other elements in your workpiece; remove them before you

start working

• Always check that the supply voltage is the same as the

voltage indicated on the nameplate of the charger (charg-

ers with a rating of 230V or 240V can also be connected to

a 220V supply)

• In case of electrical or mechanical malfunction, immediate-

ly switch off the tool or unplug charger from power source

• SBM Group can assure ﬂawless functioning of the tool only

when original accessories are used

• Use only accessories with an allowable speed matching at

least the highest no-load speed of the tool

• This tool should not be used by people under the age of 16

years

• Be careful not to drill or drive into areas where electrical

wires may be contacted

• Ensure that switch is in the middle (locking) position

before making any adjustments or changing accessories

as well as when carrying or storing the tool

• Do not touch the contacts in the charger

• Do not expose tool/charger/battery to rain

• Never charge battery outdoors

• Store tool/charger/battery in locations where temperature

will not exceed 40 °C or drop below 0 °C

• Batteries will explode in ﬁre, so do not burn battery for any

reason

• When damaged, and under extreme usage and tempera-

ture conditions, batteries may start to leak

- if liquid comes into contact with the skin, wash quickly with

soap and water, then with lemon juice or vinegar

- if liquid gets into the eyes, ﬂush eyes with clean water for

a minimum of 10 minutes and seek immediately medical

attention

• When battery is not in tool or charger, it should be kept

away from metal objects such as nails, screws, keys etc. to

prevent short-circuit

• Do not use charger when damaged; take it to one of the of-

ﬁcially registered SBM Group Service Stations for a safety

check

• Do not use battery when damaged; it should be replaced

immediately

• Do not disassemble charger or battery

• Do not attempt to recharge non-rechargeable batteries with

the charger

• Normally when starting to charge the discharged battery,

red and green LEDs of the battery charger are on. When

the battery is fully charged only green LED is on. If no LEDs

are on while the charger is on, do not use the battery and

the charger and take them to the service center.

• When using your tool continuously, the batteries in your

battery pack will become hot. You should let a hot battery

pack cool down for approximately 30 minutes before at-

tempting to recharge.

• In case of long storage, store the battery in fully charged

condition.

WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):

• Do not connect the blue (= neutral) or brown (= live) wire in

the cord of the charger to the earth terminal of the plug

• If for any reason the old plug is cut off the cord of the charg-

er, it must be disposed of safely and not left unattended

To ensure longer service life and proper perfor-

mance of the battery, take the following actions

when you start using new battery:

1. Use the new battery, without recharging it, till its complete

discharge.

2. Then charge the battery for 3-5 hours.

3. Repeat abovementioned actions (1 and 2) 3-5 times to

reach the nominal battery capacity.

MAINTENANCE

Make sure that the machine is not live when carry-

ing out maintenance work on the motor.

Regularly clean the machine housing with a soft cloth, prefer-

ably after each use. Keep the ventilation slots free from dust

and dirt.If the dirt does not come off use a soft cloth moistened

with soapy water. Never use solvents such as petrol, alcohol,

ammonia water, etc. These solvents may damage the plastic

parts.

The machine requires no additional lubrication.

Should a fault occur, e.g. after wear of a part, please contact

your local SBM Group dealer.

ENVIRONMENT

In order to prevent the machine from damage during transport,

it is delivered in a sturdy packaging. Most of the packaging

materials can be recycled. Take these materials to the appro-

priate recycling locations. Take your unwanted machines to

your local SBM Group dealer. Here they will be disposed of in

an environmentally safe way.

Li-Ion batteries can be recycled. Deliver them to a disposal

site for chemical waste so that they can be recycled or dis-

posed of in an environmentally friendly manner.

English

Perceuse/visseuse sans ﬁl

INTRODUCTION

Cet outil est conçu pour le perçage dans le bois, le métal,

la céramique et les matières plastiques; les outils avec rég-

lage électronique de la vitesse et rotation à droite/à gauche

sont également appropiés pour le vissage et le ﬁletage

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L’OUTIL 2

1 Interrupteur pour mise en marche/arrêt et réglage de la vi-

tesse

2 Commutateur pour inverser le sens de rotation

3 Mandrin auto-serrant

4 Anneau pour réglage du couple

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des

instructions indiquées ci-après peut entraîner un choc électri-

que, un incendie et/ou de graves blessures sur les person-

nes.

• Vériﬁez que l’appareil est effectivement en position d’arrêt

avant de monter l’accumulateur. Le fait de monter un accu-

mulateur dans un outil électroportatif en position de foncti-

onnement peut causer des accidents.

• Ne chargez les accumulateurs que dans des chargeurs

recommandés par le fabricant. Un chargeur approprié à

un type spéciﬁque d’accumulateur peut engendrer un ris-

que d’incendie lorsqu’il est utilisé avec d’autres accumula-

teurs.

• Dans les outils électroportatifs, n’utilisez que les accumu-

lateurs spécialement prévus pour celui-ci. L’utilisation de

tout autre accumulateur peut entraîner des blessures et

des risques d’incendie.

• Faites attention aux vis, clous ou autres éléments qui pour-

raient se trouver dans la pièce à travailler et qui risquerai-

ent d’endommager très fortement votre outil; d’abord les

enlevez puis travaillez

• Toujours contrôlez si la tension secteur correspond à la

tension indiquée sur la plaquette signalétique du chargeur

(les chargeurs conçus pour une tension de 230V ou 240V

peuvent également être branchés sur 220V)

• En cas d’anomalie électrique ou mécanique, coupez immé-

diatement l’outil ou débranchez le chargeur du secteur

• SBM Group ne peut se porter garant du bon fonctionne-

ment de cet outil que s’il a été utilisé avec les accessoires

d’origine

• La vitesse admissible des accessoires utilisées doit être

au moins aussi élevée que la vitesse à vide maximale de

l’outil

• Cet outil ne doit pas être utilisé par des personnes en des-

sous de 16 ans

• Veillez à ne pas percer ni visser dans des endroits où vous

risqueriez de toucher des ﬁls électriques

• Vériﬁez que l’interrupteur est en position moyen (de

blocage) avant d’effectuer des réglages sur l’outil ou de

changer des accessoires, ainsi qu’en transportant ou ran-

gant l’outil

• Ne touchez pas les contacts du chargeur

• Ne jamais exposez l’outil/le chargeur/la batterie à la pluie

• Rechargez la batterie uniquement dans la maison

• Rangez l’outil/le chargeur/la batterie dans des endroits où

la température n’excède pas 40 °C et ne descende pas au

dessous de 0 °C

• Les batteries peuvent exploser au feu, aussi ne pas faites

brûler votre batterie sous aucune raison

• Par suite de dommages, ou de conditions d’utilisation ou

de température extrêmes, les batteries peuvent commen-

cer à fuir

- si le liquide entre en contact avec votre peau, lavez-vous

immédiatement avec de l’eau et du savon, puis avec du jus

de citron ou du vinaigre

- si le liquide gicle dans vos yeux, aspergez-vous les avec

de l’eau pendant 10 minutes environ et allez consulter un

médecin

• Quand la batterie n’est pas dans l’outil ni dans le chargeur,

elle doit être placée à l’écart de tous objets métalliques tels

que clous, vis, clés etc. aﬁn d’éviter un court circuit

• N’utilisez jamais un chargeur endommagé; conﬁez-le à

une des stations-service agréées SBM Group que effectu-

era un contrôle de sécurité

• Ne pas utilisez la batterie lorsque celle-ci est endommagée;

remplacez-la au plus vite

• Ne démontez pas le chargeur ou la batterie

• Ne tentez pas de recharger des batteries non-rechargeab-

les avec le chargeur

Pour mettre en service l’accumulateur neuf, il est

nécessaire de:

1) décharger complètement l’accumulateur lors de la marche

2) charger l’accumulateur en utilisant le chargeur fourni du-

rant 3 ou 5 heures

3) répéter les actions (1 et 2) évoquées ci-dessus 3 ou 5 fois

pour atteindre la capacité d’accumulateur calculée

ENTRETIEN

Assurez-vous que la machine n’est pas sous tensi-

on si vous allez procéder à des travaux d’entretien

dans son système mécanique.

Nettoyez régulièrement le carter au moyen d’un chiffon doux,

de préférence a Tissue de chaque utilisation. Veillez à ce que

les fentes d’aération soient indemnes de poussière et de sa-

letés.

En présence de saleté tenace, employez un chiffon doux

humecté d’eau savonneuse. Proscrivez l’emploi de solvants

comme l’essence, l’alcool, l’ammoniaque etc. car ces sub-

stances attaquent les pièces en plastique. Cette machine ne

nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l’usure

d’une pièce, contactez votre distributeur SBM Group local.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est

livré dans un emballage robuste. L’emballage est autant que

possible constitué de matériau recyclable. Veuillez par consé-

quent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines

usagées à votre distributeur SBM Group local qui se chargera

de les traiter de la manière la plus écologique possible.

Les batteries Li-Ion sont également recyclables. Remettez-les

au service de collecte des déchets chimiques qui se chargera

de les faire recycler ou de les détruire de façon telle à éviter

toute pollution de l’environnement.

Français

Taladro/atornillador sin cable

INTRODUCCIÓN

• Esta herramienta ha sida proyectada para taladrar en ma-

dera, metal, cerámica y material sintético; las herramientas

con regulación electrónica de la velocidad y de giro a dere-

chas e izquierdas son también adecuadas para atornillar y

tallar roscas

CARACTERISTICAS TECNICAS 1

ELEMENTOS DE LA HERRAMIENTA 2

1 Interruptor para conexión/desconexión y regulación de la

velocidad

2 Conmutador para invertir la dirección de giro

3 Portabrocas sin llave

4 Anillo para regulación del par de apriete

SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas instrucciones.

En caso de no atenerse a las instrucciones de seguridad si-

guientes, ello puede dar lugar a una descarga eléctrica, incen-

dio o lesión seria. El término “herramienta eléctrica” empleado

en las siguientes instrucciones se reﬁere a su aparato eléctri-

co portátil, ya sea con cable de red.

• Antes de montar el acumulador cerciorarse de que el apa-

rato esté desconectado. La inserción del acumulador en

una herramienta eléctrica conectada puede causar un ac-

cidente.

• Solamente cargar los acumuladores con los cargadores

recomendados por el fabricante. Existe riesgo de incendio

al intentar cargar acumuladores de un tipo diferente al pre-

visto para el cargador.

• Solamente emplee los acumuladores previstos para la he-

rramienta eléctrica. El uso de otro tipo de acumuladores

puede provocar daños e incluso un incendio.

• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; quítelos antes de

empezar el trabajo

• Compruebe siempre que la tensión de alimentación es la

misma que la indicada en la placa de características del

cargador (los cargadores de 230V o 240V pueden conec-

tarse también a 220V)

• En caso de interferencias eléctricas o mecánicas se deben

parar inmediatamente la herramienta o desenchufar el car-

gador de la red

• SBM Group únicamente puede garantizar un funciona-

miento correcto de la herramienta al emplear accesorios

originales

• Utilice únicamente accesorios cuyos revoluciones admi-

sibles sean como mínimo iguales a las revoluciones en

vacío máximas de la herramienta

• Es recomendable que esta herramienta no se debe ser

manejada por personas menores de la edad de 16 años

• Tenga cuidado con no taladrar o atornillar en áreas donde

hayan tendidos eléctricos

• Cerciorarse de que el interruptor está en la posición

del medio (posición de bloqueo) antes de realizar ajustes

en la herramienta o de cambiar accesorios así como para

el transporte o para guardar la herramienta

• No toque en los terminales del cargador

• Nó exponga la herramienta/cargador/batería a la lluvia

• Recargue la batería únicamente dentro de casa

• Guarde la herramienta/cargador/batería en un lugar donde

la temperatura no es más alto que 40 °C o que no baje de

0°C

• Las baterías se pueden explotar al calentarse; no queme o

recaliente nunca la batería

• Las baterías, si están averiadas o utilizadas en extremas

condiciones de temperaturas o funcionamiento, pueden

empezar a perder líquido

- si el líquido toca su piel, lávese rápidamente con agua y

jabón y a continuación con zumo de limón o vinagre

- si el líquido toca a sus ojos, lávase los ojos con agua limpia

por lo menos unos 10 minutos y consulte inmediatamente

a su médico

• Cuando la batería no está colocada en la herramienta o

cargador, no deje que entre en contacto con objetos me-

tálicos como llaves, cuchillos, tornillos, etc.; evitará así un

corto circuito

• No utilice el cargador si está dañado; llévelo a uno de los

servicios técnicos autorizados de SBM Group para hacer

el examen de seguridad

• Nunca utilice la batería estropeada; debe de ser cambiada

inmediatamente

• No desarme el cargador o la batería

• No intente recargar las baterías no recargables con el car-

gador

Para empezar a explotar nuevo acumulador es ne-

cesario:

1) descargar completamente el acumulador en proceso de

funcionamiento

2) cargar acumulador usando la carga que se entrega con

complejo durante 3-5 horas

3) repetir acciones indicadas arriba (1 y 2) 3-5 veces para

cargar todo el volúmen de acumulador.

MANTENIMIENTO

Asegúrese de que la máquina no está conectada

cuando vaya a realizar tareas de mantenimiento en

el motor.

Las máquinas de SBM Group han sido diseñadas para poder

funcionar durante un largo período de tiempo con un mínimo

de mantenimiento. La máquina funcionará de manera satis-

factoria y continuada, siempre que la cuide adecuadamente y

la limpie con regularidad.

Mantenga limpias las ranuras de ventilación de la máquina

para evitar que se recaliente el motor. Limpie regularmente la

cubierta de la máquina con un paño suave, preferiblemente

después de cada uso. Mantenga las ranuras de ventilación

limpias. Si no sale la suciedad, utilice un paño suave hume-

decido con agua de jabón. No utilice nunca disolventes como

petróleo, alcohol, amoníaco, etc. Estos disolventes pueden

dañar las partes de plástico.

La máquina no requiere lubricación adicional.

Si se produce algún fallo, por ejemplo, por desgaste de alguna

pieza, póngase en contacto con el distribuidor de SBM Group

de su zona.

MEDIO AMBIENTE

Para que la máquina no sufra daños durante su transporte,

viene guardada en un fuerte embalaje. Casi todos los mate-

riales del embalaje son reciclables. Lleve estos materiales a

un centro de reciclado adecuado. Cuando ya no quiera su má-

quina, llévesela al distribuidor de SBM Group de su zona. Allí

la reciclarán sin dañar el medio ambiente.

Los acumuladores de Li-Ion son reciclables. Deposítelos en

un punto de recogida de residuos químicos para que los acu-

muladores puedan reciclarse o eliminarse ecológicamente

ES Español

Aparafusadora/ berbequim

sem ﬁo

INTRODUÇÃO

• A ferramenta é determinada para furar em madeira, metal,

cerâmica e plástico; ferramentas com regulação electróni-

ca da velocidade e marcha a direita/esquerda também são

apropriadas para aparafusar e cortar roscas

CARACTERISTICAS TECNICAS 1

ELEMENTOS DA FERRAMENTA 2

1 Interruptor para conexión/desconexión y regulación de Ia

velocidade

2 Conmutador para invertir Ia dirección de giro

3 Bucha sem chave

4 Anel para regulação do aperto

SEGURANÇA

ATENÇÃO! Leia todas as instruções. O desrespeito das

instruções a seguir podem cauxar choque eléctrico, in-

cêndio e/ou graves lesões. O termo “ferramenta eléctrica”

utilizado a seguir refere-se a ferramentas eléctricas com

conexão a rede (com cabo).

• Assegure-se que o aparelho esteja desligado, antes de

introduzir o acumulador. A introdução de um acumulador

numa ferramenta eléctrica ligada, pode levar a aciden-

tes.

• Apenas deverá carregar em carregadores, acumulado-

res recomendados pelo fabricante. Um carregador que é

apropriado para um tipo de acumulador, pode causar um

incêndio se for utilizado para carregar outros acumulado-

res.

• Apenas utilize nas ferramentas eléctricas os acumula-

dores previstos. A utilização de outros acumuladores

pode levar a lesões e riscos de incêndio.

• Evite daniﬁcar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Certiﬁque-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de identi-

ﬁcação do carregador (carregadores com a indicação de

230V ou 240V também podem ser ligadas a uma fonte de

220V)

• Em caso de anomalias eléctricas ou mecânicas, desli-

gue imediatamente a ferramenta ou desligue o carrega-

dor da fonte de corrente

• A SBM Group só pode garantir um funcionamento perfeito

da ferramenta, quando utilizada com os acessórios origi-

nais

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

• Não deverá esta ferramenta ser manuseada por pesso-

as com idade inferior a 16 anos

• Tenha atenção para não furar ou aparafusar em áreas

onde possa haver ﬁos électricos

• Assegure-se que o interruptor está na posição in-

termédia antes de efectuar ajustes na ferramenta ou

substituir acessórios assim como quando transportar ou

armazenar a ferramenta

• Não toque nos terminais do carregador

• Não exponha a ferramenta/carregador/bateria à chuva

• Nunca carregue a bateria ao ar livre

• Guarde a ferramenta/carregador/bateria em locais onde

a temperatura não exceda os 40 °C ou baixe os 0 °С

• As baterias podem explodir com o fogo, portanto não

exponha a bateria ao fogo por motivo nenhum

• Quando daniﬁcadas, com muito uso ou sujeitas a tem-

peraturas extremas, as baterias poderão começar a ver-

ter

- se esse líquido ﬁcar em contacto com a pele, lave ime-

diatamente com sabão e água e, seguidamente com

sumo de limão ou vinagre

- se o líquido entrar para os olhos, lave-os com água lim-

pa durante pelo menos 10 minutos e consulte imediata-

mente o médico

• Quando a bateria não estiver na ferramenta ou no carre-

gador, deve ser mantida afastada de pregos, parafusos,

chaves, etc, de modo a evitar curto-circuitos

• Não utilize o carregador se estiver daniﬁcado; levo-o a

um dos Postos de Assistência autorizados SBM Group

para proceder a um teste

• Não utilize baterias daniﬁcadas; devem ser substituídas

imediatamente

• Não desmonte o carregador ou a bateria

• Não tente recarregar baterias não recarregaveis com o

carregador

Para em funcionamento a bateria:

1) descarregue a bateria inteiramente no processo do funcio-

namento;

2) durante de 3 a 5 horas, carregue a bateria com o carregador

que faz parte do conjunto dos acessórios fornecidos;

3) faça os passos 1 e 2 mais 3…5 vezes para alcançar a

capacidade projetada da bateria.

MANUTENÇÃO

Certiﬁque-se que a máquina não está sob ten-

são sempre que levar a cabo os trabalhos de

manutenção no motor.

As máquinas SBM Group foram concebidas para operar

durante de um período de tempo prolongado com um míni-

mo de manutenção. A continuidade do funcionamento sa-

tisfatório da máquina depende da adequada manutenção

da máquina e da sua limpeza regular.

Limpe regularmente a carcaça da máquina com um pano su-

ave, de preferência após cada utilização. Mantenha as aber-

turas de ventilação sempre livres de poeiras e sujidade.

No caso da sujidade custar a sair, use um pano suave hu-

medecido em água de sabão. Nunca utilize solventes como

por exemplo gasolina, álcool, amoníaco, etc. Estes solven-

tes poderão daniﬁcar as partes plásticas da máquina.

A máquina não requer qualquer lubriﬁcação adicional.

No caso de se detectar um defeito, como por exemplo des-

gaste excessivo e rápido de uma peça, contacte por favor

o seu distribuidor local SBM Group.

AMBIENTE

De modo a evitar que a máquina possa sofrer danos duran-

te o transporte, esta é fornecida numa resistente e robusta

embalagem. Agrande maioria dos materiais de empaco-

tamento poderá ser reciclada. Leve estes materiais para

os locais de reciclagem apropriados. Entregue as máqui-

nas usadas que já não quer ao seu distribuidor local SBM

Group. Aqui as máquinas irão ser destruídas e abandona-

das de uma forma ambiental mente segura.

As baterias de Li-Ion podem ser recicladas. Entregue-as

num local de recolha de lixo químico, para que possam ser

recicladas ou tratadas de modo amigo do ambiente.

PT Português

Trapano avvitatore a batteria

INTRODUZIONE

• L’utensile è idoneo per l’esecuzione di forature nel legna-

me, nel metallo, nella ceramica e nelle materie plastiche;

utensili con regolazione elettronica della velocità e funzio-

namente reversibile sono adatte anche per avvitare e per

tagliare ﬁlettature

CARATTERISTICHE TECNICHE 1

ELEMENTI DELL’UTENSILE 2

1 Interruttore di accensione/spegnimento e regolazione della

velocità

2 Commutatore per l’inversione del senso di rotazione

3 Mandrino autoserrante

4 Anello di controllo della coppia

SICUREZZA

ATTENZIONE! È assolutamente necessario leggere atten-

tamente tutte le istruzioni. Eventuali errori nell’adempimen-

to delle istruzioni qui di seguito riportate potranno causare

scosse elettriche, incendi e/o lesioni gravi. Il termine qui di

seguito utilizzato «utensile elettrico» si riferisce ad utensili

elettrici alimentati dalla rete (con linea di allacciamento).

• Assicurarsi che l’apparecchio sia spento, prima di impiega-

re l’accumulatore. L’impiego di un accumulatore in un uten-

sile elettrico acceso potrà dare insorgenza ad incidenti.

• Caricare l’accumulatore solo ed esclusivamente nei dispo-

sitivi di carica consigliati dal produttore. Per un dispositivo

di carica previsto per un determinato tipo di accumulatore,

sussiste pericolo di incendio, se utilizzato con un accumu-

latore di tipo diverso.

• Utilizzare negli utensili elettrici solo ed esclusivamente gli

accumulatori previsti allo scopo. L’uso di accumulatori di

tipo diverso potrà dare insorgenza a lesioni e comportare il

rischio d’incendi.

• Evitate possibili danneggiamenti da viti e chiodi sporgenti;

rimuoverli prima di iniziare la lavorazione

• Controllare che la tensione dell’alimentazione sia la stessa

di quella indicata sulla targhetta del caricatore (gli caricatori

con l’indicazione di 230V o 240V possono essere collegati

anche alla rete di 220V)

• Nel caso di cattivo funzionamento elettrico o meccanico,

spegnete subito l’utensile o staccare il caricatore dalla re-

• La SBM Group garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori origi-

nali

• Utilizzate solo accessori il cui numero massimo di giri corri-

sponda almeno al massimo dei numeri di giri dell’utensile

• E preferibile non fare utilizzare gli utensili a ragazzi inferiori

a 16 anni

• Attenzione a non trapanare o avvitare in spazi dove ﬁli elet-

trici possono essere toccati

• Assicurarsi che l’interruttore sia in posizione centrale

(blocco) prima di regolare l’utensile o sostituire accessori,

come pure durante il trasporto o quando si ripone l’utensi-

• Non bisogna toccare i contatti dentro al caricatore

• Non esporre utensile/caricatore/batteria alla pioggia

• Non caricate mai all’aperto la batteria

• Riponete utensile/caricatore/batteria in luoghi ove non si

superino i 40 °C o si scenda sotto i 0 °C

• Le batterie esplodono se bruciate

• Quando sono danneggiate e in condizioni d’uso e tempera-

tura al limite, le batterie possono perdere liquido

- se viene a contatto della pelle, lavatevi subito con acqua e

sapone quindi con limone o aceto

- se viene a contatto con gli occhi, sciacquateli con acqua

pura per almeno 10 minuti quindi recatevi da un medico

• Quando la batteria non è nell’utensile o nel caricatore, es-

sa dovrebbo essere allontanata da oggetti metallici come

chiodi, viti, chiavi, ecc. per prevenire cortocircuiti

• Non utilizzate il caricatore quando è danneggiato; portarlo

ad un centro assistenza autorizzato SBM Group per il con-

trollo

• Non usate la batteria quando è danneggiata; essa dovreb-

bo essere sostituita immediatamente

• Non aprire il caricatore o la batteria

• Non tentare di ricaricare le batterie non-ricaricabili con il

caricatore

Ad assicurare piu lungo vita servizi e funziona-

mento indicato di batteria, eseguite azioni se-

guenti:

1. Usate la batteria nuova, senza ricarica, ﬁno a sua scarica-

mento completo.

2. Dopo caricate la batteria per 3-5 ore.

3. Ripetete sovramentovati azioni (1 e 2) 3-5 volte a raggiun-

gere nominale capacità di batteria.

MANUTENZIONE

Assicurarsi che l’apparecchio non sia attivo quan-

do si effettuano lavori di manutenzione sul moto-

re.

Gli apparecchi della SBM Group sono stati progettati per

funzionare durante un lungo periodo di tempo con un mi-

nimo di manutenzione. Una funzionalità soddisfacente e

continua dipende dalla cura appropriata dell’apparecchio e

da una pulizia regolare.

Pulire regolarmente la carcassadell’apparecchio con un

panno morbido, preferibilmente dopo ciascun uso. Mante-

nere le fessure di ventilazione libere da polvere e sporcizia.

Se la sporcizia non viene via usare un panno morbido imbe-

vuto di acqua saponata. Non usare mai solventi come petro-

lio, alcol, acqua ammoniacata, ecc. Questi solventi possono

danneggiare le parti di plastica.

La macchina non ha bisogno di lubriﬁcazione supplemen-

tare.

Se dovessero sorgere difetti, p. es. dopo il logorio di un ele-

mento, si prega di mettersi in contatto con il vostro rivendito-

re locale della SBM Group.

AMBIENTE

L’apparecchio viene consegnato dentro un imballaggio

robusto per evitare che venga danneggiato durante il tra-

sporto. Si può riciclare la maggior parte dei materiali dell’im-

ballaggio. Portare questi materiali nei punti di riciclaggio

appropriati.

Portare gli apparecchi che non desiderate più al vostro ri-

venditore locale della SBM Group. Lì verranno eliminati in

modo sicuro per l’ambiente.

Le batterie Li-Ion sono riciclabili. Deporre le batterie presso

i luoghi previsti per consentirne il loro riciclo afﬁnchè essi

vengano raccolti e smaltiti nel pieno rispetto dell’ambiente.

IT Italiano

Oplaadbare boor-/

schroefmachine

INTRODUKTIE

• Deze machine is bestemd voor het boren in hout, me-

taal, keramiek en kunststof; machines met elektronische

toerentalregeling en rechts-/linksdraaien zijn ook geschikt

voor het in- en uitdraaien van schroeven en het snijden van

schroefdraad

TECHNISCHE SPECIFIKATIES 1

MACHINE-ELEMENTEN 2

1 Schakelaar voor aan/uit en toerentalregeling

2 Knop voor omschakelen van draairichting

3 Zelfspannende boorkop

4 Ring voor instellen van koppel

VEILIGHEID

LET OP! Lees alle voorschriften. Wanneer de volgende voor-

schriften niet in acht worden genomen, kan dit een elektrische

schok, brand of ernstig letsel tot gevolg hebben.

• Controleer dat het gereedschap uitgeschakeld is voordat u

de accu in het gereedschap zet. Het

inzetten van een accu in elektrisch gereedschap dat ingescha-

keld is, kan tot ongevallen leiden.

• Laad accu’s alleen op in oplaadapparaten die door de fab-

rikant worden geadviseerd. Voor een oplaadapparaat dat

voor een bepaald type accu geschikt is, bestaat brandge-

vaar wanneer het met andere accu’s wordt gebruikt.

• Gebruik alleen de daarvoor bedoelde accu’s in de elek-

trische gereedschappen. Het gebruik van andere accu’s

kan tot verwondingen en brandgevaar leiden.

• Voorkom schade, die kan onstaan door schroeven, spijkers

en andere voorwerpen in uw werkstuk; verwijder deze, vo-

ordat u aan een karwei begint

• Controleer of het voltage, dat vermeld staat op het type-

plaatje van het oplaadapparaat, overeenkomt met de

netspanning (met 230V of 240V aangeduide oplaadappa-

raten kunnen ook op 220V aangesloten worden)

• In geval van electrische of mechanische storing, de ma-

chine onmiddellijk uitschakelen of het oplaadapparaat uit

het stopkontakt halen

• SBM Group kan alleen een correcte werking van de ma-

chine garanderen, indien originele accessoires worden

gebruikt

• Gebruik alleen accessoires met een toegestaan toerental,

dat minstens even hoog is als het hoogste onbelaste to-

erental van de machine

• Deze machine mag niet worden gebruikt door mensen, die

jonger zijn dan 16 jaar

• Zorg ervoor, dat u niet boort of schroeft in gebieden, waar

zich electriciteitsdraden bevinden

• Zorg ervoor, dat schakelaar in de midden-(blokkeer-)

positie staat, voordat u de machine instelt of accessoi-

res verwisselt, en ook wanneer u de machine draagt of

opbergt

• Raak de contacten in het oplaadapparaat niet aan

• Stel machine/oplaadapparaat/batterij niet bloot aan regen

• Laad de batterij uitsluitend binnenshuis op

• Bewaar de machine/oplaadapparaat/batterij op een plaats,

waar de temperatuur niet hoger dan 40 °C kan worden of

onder 0 °C kan zakken

• Batterijen kunnen bij verhitting exploderen; verbrand of

verhit de batterij dus nooit

• Bij beschadiging, extreem gebruik en extreme temperatu-

ren, kunnen batterijen gaan lekken

- als de vloeistof op uw huid terecht komt, was deze dan

snel af met water en zeep en spoel vervolgens goed met

citroensap of azijn

- als de vloeistof in uw ogen komt, spoel uw ogen dan met

schoon water gedurende minstens 10 minuten en raad-

pleeg onmiddellijk uw arts

• Wanneer de batterij zich niet in de machine of het oplaa-

dapparaat bevindt, dient deze uit de buurt gehouden te

worden van metalen voorwerpen, zoals spijkers, schro-

even, sleutels enz., om kortsluiting te voorkomen

• Gebruik het oplaadapparaat niet wanneer deze bescha-

digd is; breng deze naar een van de ofﬁcieel aangestelde

SBM Group Service Stations voor een veiligheidstest

• Gebruik de batterij niet, wanneer deze beschadigd is; ver-

vang deze onmiddellijk

• Haal het oplaadapparaat of de batterij niet uit elkaar

• Niet proberen om niet-oplaadbare batterijen met het oplaa-

dapparaat te laden

Voordat er een geladen accu in gebruik wordt ge-

nomen is het noodzakelijk:

1) de accu helemaal leeg te laten werken

2) de accu gedurende 3-5 uur te laden met behulp van laa-

dapparaatje

3) de bovengenoemde handelingen (1-2) 3 -5 keer te herha-

len totdat het volle volume van de accu is bereikt

ONDERHOUD

Zorg dat de machine niet onder spanning staat

wanneer onderhoudswerkzaamheden aan het me-

chaniek worden uitgevoerd.

De machines van SBM Group zijn ontworpen om gedurende

lange tijd probleemloos te functioneren meteen minimum aan

onderhoud. Door de machine regelmatig te reinigen en op de

juiste wijze te behandelen, draagt u bij aan een hoge levens-

duur van uw machine.

Reinig de machinebehuizing regelmatig meteen zachte doek,

bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleu-

ven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een

zachte doek bevochtigd met zeepwater. Gebruik geen oplos-

middelen als benzine, alcohol, ammonia, etc. Dergelijke stof-

fen beschadigen de kunststof onderdelen.

De machine heeft geen extra smering nodig.

Indien zich een storing voordoet als gevolg van bijvoorbeeld

slijtage van een onderdeel, neem dan contact op met uw plaa-

tselijke SBM Group-dealer.

MILIEU

Om transportbeschadiging te voorkomen, wordt de machine

in een stevige verpakking geleverd. De verpakking is zo veel

mogelijk gemaakt van recyclebaar materiaal. Maak daarom

gebruik van de mogelijkheid om de verpakking te recyclen.

Breng oude machines wanneer u ze vervangt naar uw plaa-

tselijke SBM Group-dealer. Daar zal de machine op milieuv-

riendelijke wijze worden verwerkt.

Li-Ion-accu’s zijn recyclebaar. Voer de accu af bij het KCA-

afval zodatdeze kan worden hergebruikt of opeen milieuvrien-

deliike manier kan worden verwiiderd.

Akkubore-skruemaskine

INLEDNING

• Værktøjet er beregnet til boring i træ, metal, keramik og

kunststof; værktøj med elektronisk regulering af omdrej-

ningstal og højre-/venstreløb er også egnet til skruearbejde

og gevindskæring

TEKNISKE SPECIFIKATIONER 1

VÆRKTØJSELEMENTER 2

1 Afbryder til tænd/sluk og regulering af omdrejningstal

2 Omskifter til ændring af omdrejningsretningen

3 Selvspændende borepatron

4 Ring til justering af drejningsmoment

SIKKERHED

VIGTIGT! Læs alle instrukserne. I tilfælde af manglende over-

holdelse af nedenstående instrukser er der risiko for elektrisk

stød, alvorlige personskader, og der kan opstå brandfare.

• Kontroller, at maskinen er slukket, inden akku’en sættes i.

Det kan være farligt at sætte en akku i en maskine, der er

tændt.

• Oplad kun akku er i ladeaggregater, der er anbefalet af fa-

brikanten. Et ladeaggregat, der er egnet til en bestemt type

akku’er, må ikke benyttes med andre akku’er - brandfare.

• Brug kun de akku’er, der er beregnet til el-værktøjet. Brug

af andre akku’er øger risikoen for personskader og er for-

bundet med brandfare.

• Undgå skader forårsaget af skruer, søm eller andre ma-

terialer i arbejdsstykket; fjern disse før De begynder at ar-

bejde

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på opladerens navneskilt

(oplader med betegnelsen 230V eller 240V kan også tilslut-

tes til 220V)

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal værk-

tøjet straks afbrydes eller opladeren fjernes fra stikkontak-

ten

• SBM Group kan kun sikre en korrekt funktion af værktøjet,

hvis der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte omdrejnings-

tal er mindst så højt som værktøjets max. omdrejningstal i

ubelastet tilstand

• Dette værktøj bør ikke bruges af børn under 16 år

• Sørg for ikke at bore eller skrue ned i materialer, hvor der

er risiko for at der ﬁndes ledninger eller kabler

• Kontroller, at afbryder er i midterste (låst) position in-

den værktøjet indstilles eller der skiftes tilbehørsdele eller

værktøjet bæres eller lægges fra

• Berør ikke kontaktpunkterne i opladeren

• Sæt ikke værktøj/opladeren/batteriet ud i regn

• Oplad aldrig batteriet udendørs

• Opbevar værktøj/opladeren/batteriet i et lokale, hvor tem-

peraturen ikke overstiger 40 °C eller falder under 0 °C

• Batterierne vil eksplodere i ild; brænd dem aldrig

• Ved beskadigelse, ekstremt brug eller ekstreme tempera-

turforhold af batteriet, kan de egynde at lække

- hvis væsken kommer i berøring med huden, vask hurtigt

med sæbe og vand, derefter med citronsaft eller eddike

- hvis væsken kommer i øjnene, skyl med rindende vand i

mindst 10 minuter og søg derefter omgående lægehjælp

• Når batteriet ikke sidder i værktøjet eller i opladeren, bør de

holdes væk fra metal ting såsom søm, skruer, nøgler o.s.v.

for at forhindre kortslutning

• Brug ikke opladeren hvis den er beskadiget; send den til

et sikkerhedscheck hos et autoriseret SBM Group service

værksted

• Brug ikke batteriet hvis de er beskadiget; de bør erstates

straks

• Skille ikke opladeren eller batteriet ad

• Forsøg ikke at oplade batterierne, som ikke kan genopla-

des, med opladeren

Ved start brug nyt batteri:

1) Batteriet skal aﬂades under arbejdes tiden

2) Oplad batteriet ved brug af batteriopladeren fra sættet in-

denfor 3-5 timer

3) Gentag punkt 1 og 2 3-5 gange for at opnå optimalt udnyt-

telse af batteriet

VEDLIGEHOLDELSE

Sørg for at maskinen ikke står under strøm, når der

udføres vedligeholdelsesarbejder på mekanikken.

Maskinerne fra SBM Group er udviklet til at fungere længe

uden problemer med et minimum af vedligeholdelse. Ved at

rengøre maskinen regelmæssigt og behandle den korrekt, bi-

drager De til en længere levetid for maskinen.

Rengør regelmæssigt maskinkappen med en blød klud, helst

efter hvert brug. Sørg for at ventilationshullerne er fri for støv

og snavs.

Brug en blød klud, der er vædet i sæbevand til at fjerne hård-

nakket snavs. Brug ingen opløsningsmidler, så som benzin,

alkohol, ammoniak, osv. Den slags stoffer beskadiger kunst-

stofdelene.

Maskinen behøver ingen ekstra smøring.

Kontakt Deres SBM Group-forhandler, hvis der opstår fejl som

følge af slitage af en del.

MILJØ

For at undgå transportbeskadigelse leveres maskinen i en so-

lid emballage. Emballagen er så vidt muligt lavet af genbrugs-

materiale. Genbrug derfor emballagen. Når de udskifter Deres

maskinen bør De tage den gamle maskine med til Deres lo-

kale SBM Group-forhandler. Der vil maskinen blive bearbejdet

på miljøvenlig vis.

Li-Ion-batterier kan genbruges. Aﬂever derfor batterierne på et

indsamlingssted for kemisk affald så de kan blive genanvendt

eller bortskaffet på miljøvenlig vis.

Sladdlös borrmaskin/

skruvdragare

INTRODUKTION

Maskinen är avsedd för slagborrning i tegel, betong och sten

samt för borrning i trä, metall, keramik och plast; maskiner

med elektronisk varvtalsreglering och höger-/ vänstergång är

även lämpliga för skruvdragning och gängskärning

TEKNISKA DATA 1

DELAR PÅ MASKINEN 2

1 Strömbrytare för till/från och varvtalsreglering

2 Omkopplare för reversering av rotationsriktningen

3 Snabbchuck

4 Ring för justering av vridmoment

SÄKERHET

OBS! Samtliga anvisningar ska läsas. Fel som uppstår till följd

av att anvisningarna nedan inte följts kan orsaka elektriskt

slag, brand och/eller allvarliga kroppsskador.

• Kontrollera att elverktyget är frånkopplat Innan batteriet

läggs in. Insättning av batteriet i ett inkopplat elverktyg kan

leda till olyckor.

• Ladda batterierna endast i de laddare som tillverkaren re-

kommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper ﬁnns risk för

brand.

• Använd endast batterier som är avsedda för aktuellt elverk-

tyg. Används andra batterier ﬁnns risk för kropsskada och

brand.

• Undvik skador genom att ta bort skruvar, spikar eller andra

föremål ur arbetsstycket; ta dem bort innan du startar ett

arbete

• Kontrollera alltid att den tillförda strömtypen stämmer med

spänningen som anges på laddarens märkplåt (laddarer

med beteckningen 230V eller 240V kan även anslutas till

220V)

• I händelse av onormala elektriska eller mekaniska stör-

ningar, stäng genast av maskinen eller dra ur laddarens

stickpropp från elurtaget

• SBM Group kan endast garantera att maskinen fungerar

felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Denna maskin bör ej användas av personer under 16 års

ålder

• Var försiktig vid borrning eller skruvning på ställen där det

ﬁnns elektriska ledningar

• Kontrollera att strömbrytare är i mellan position (låst

läge) innan inställningar utförs eller tillbehörsdelar byts el-

ler maskinen transporteras eller lagras

• Rör inte kontakten i laddaren

• Utsätt inte maskinen/laddaren/batteriet för regn

• Ladda aldrig batteriet utomhus

• Förvara maskinen/laddaren/batteriet i lokaler, där tempera-

turen inte överstiger 40 °C eller faller under 0 °C

• Batterierna exploderar i eld, så bränn aldrig upp ett bat-

teriet

• Om batteriet är skadat, och under extrema användnings-

och temperaturförhållanden, kan de börja läcka

- om du får batterisyra på huden, tvätta snabbt av denna

med tvål och vatten, sedan med citronsaft eller vinäger

- om du får batterisyra i ögonen, badda ögonen med rent

vatten i minst 10 min. och sök läkare omedelbart

• När batteriet inte sitter i maskinen eller i laddaren skall de

hållas ifrån metallföremål såsom spikar, skruvar, nycklar

etc. för att undvika kortslutning

• Anslut aldrig trasig laddare; lämna dem till en auktoriserad

SBM Group serviceverkstad för säkerhetskontroll

• Använd aldrig trasig batteriet; de skall omedelbart bytas ut

• Försök ej ta isär laddaren eller batteriet

• Ej återuppladdningsbara batterier får ej uppladdas med

laddaren

För användning av en ny ackumulator behövs:

1) ladda ur ackumulator helt och hållet under användningspe-

riod

2) ladda ackumulator med hjälp av medföljande laddare un-

der 3-5 timmar

3) upprepa ovannämnda handlingar (1 och 2) 3-5 gånger för

att uppnå beräknad kapacitet på ackumulatorn.

UNDERHÅLL

Tillse att maskinen inte är spännings förande när

underhållsarbeten utförs på de mekaniska delarna.

SBM Groups maskiner har konstruerats för att under lång tid

fungera problemfritt med ett minimalt underhåll. Genom att

regelbundet rengöra maskinen och hantera den på rätt sätt

bidrar du till en lång livslängd för din maskin.

Rengör maskinhöljet regelbundet med en mjuk duk, företrä-

desvis efter varje användning. Tillse att ventilationsspringorna

är fria från damm och smuts. Använd en mjuk duk fuktad med

tvålvatten vid svår smuts. Använd inga lösningsmedel som

bensin, alkohol, ammoniak etc. Sådana ämnen skadar plast-

delarna.

Maskinen behöver ingen extra smörjning.

Om en driftstörning uppträder till exempel till följd av att

en del har blivit sliten, kontakta då din lokala SBM Group- åter-

försäljare.

MILJÖ

För att undvika transportskador levereras maskinen i en så

stadig förpackning som möjligt. Förpackningen har så långt

det är möjligt tillverkats av återvinningsbart material. Ta därför

tillvara möjligheten att återvinna förpackningen.

Återlämna gamla maskiner till din lokala SBM Group-återför-

säljare när du byter ut dem. Där kommer maskinen att tas om

hand på ett miljövänligt sätt.

Li-Ion-batterier går att återvinna. Kasta dessa i sopor speciellt

avsedda för batterier så att batterierna kan återvinnas eller

avfallshanteras på ett miljövänligt sätt.

Oppladbar drill/ skrutrekker

INTRODUKSJON

• Verktøyet er beregnet til boring i tre, metall, keramikk og

kunststoff; verktøj med elektronisk turtallsregulering og

høyre-/venstregang er også egnet til skruing og gjenge-

skjæring

TEKNISKE OPPLYSNINGER 1

VERKTØYETS DELER 2

1 Bryter til av/på og turtallsregulering

2 Bryter til endring av dreieretning

3 Selvspennende chuck

4 Ring til momentinnstilling

SIKKERHET

OBS! Les gjennom alle anvisningene. Feil ved overholdelsen

av nedenstående anvisninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

• Sørg for at maskinen er slått av før du setter batteriet inn.

Hvis du setter batteriet inn i et elektroverktøy som er slått

på, kan dette medføre uhell.

• Lad batteriet kun opp i ladeapparater som er anbefalt av

produsenten. Det oppstår brannfare hvis et ladeapparat

som er egnet til en bestemt type batterier, brukes med

andre batterier.

• Bruk derfor kun riktig type batterier for elektroverktøyene.

Bruk av andre batterier kan medføre skader og brannfare.

• Ungå skade p.g.a. skruer, spiker eller andre elementer i

arbeidsstykket; fjernes før man starter jobben

• Sjekk alltid at tilført spenningen er den samme som oppgitt

på laderens merkeplate (lader som er betegnet med 230V

eller 240V kan også tilkoples 220V)

• I tilfelle noe elektrisk eller mekanisk unormalt, slå øyeblik-

kelig av bryteren eller ta ut laderen fra stikkontakten

• SBM Group kan kun garantere et feilfritt verktøy dersom

original-tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like

høyt som verktøyets høyeste tomgangsturtall

• Verktøyet bør ikke brukes av personer under 16 år

• Ikke bor eller skru i områder hvor elektriske ledninger kan

bli berørt/skadet

• Sørg for at bryter er i midterste (låst) posisjon før du

utfører innstillniger på verktøyet eller skifter tilbehørsdeler

eller bærer eller legger verktøyet bort

• Ikke berør kontaktene i laderen

• Utsett ikke verktøy/lader/batteriet for regn

• Bytt aldri batteriet utendørs

• Oppbevar verktøy/lader/batteriet på et sted der temperatu-

ren ikke overstiger 40 °C eller faller enn 0 °C

• Batteriene vil eksplodere under brann så ikke brenn dem

• Når batteriet er skadet, og under ekstrem bruk og tempera-

turforhold, kan de begynne å lekke

- dersom væske kommer i kontakt med hud, vask hurtig med

såpevann, etterpå med sitrion juice eller edikk

- dersom væske kommer i øynene skyll øynene med rent

vann; dette må gjøres i min. 10 minutter og søk snarest

medisinsk hjelp

• Når batteriet ikke er i verktøyet eller i laderen, bør de hol-

des unna metallobjekter som spiker, skruer, nøkler osv. for

å unngå kortslutning

• Bruk ikke laderen når den er skadet; ta den med til et auto-

risert SBM Group serviceverksted for en sikkerhetssjekk

• Bruk ikke batteriet når de er skadet; de må byttes ut umid-

delbart

• Demontere ikke lader eller batteriet

• Forsøk ikke å lade opp batterier, som ikke er oppladbare,

med laderen

For å bruke et nytt batteri skal man:

1) utlade batteriet under drift

2) lade batteriet ved å bruke en lader som leveres sammen

med utstyret i 3-5 timer.

3) gjenta de nevnte vedtak (1 og 2) 3-5 ganger for å oppnå

beregnet kapasitet

VEDLIKEHOLD

Sørg for at maskinen er spenningsløs når det skal

utføres vedlikeholdsarbeid på de mekaniske dele-

ne.

Maskinene fra SBM Group er konstruert slik at de kan fungere

uten problemer med et minimum av vedlikehold. Hvis maski-

nen rengjøres regelmessig og behandles på riktig måte, bidrar

dette til å gi maskinen en lang levetid.

Rengjør maskinhuset regelmessig med en myk klut, helst etter

hver bruk. Sørg for at ventilasjonsåpningene er fri

for støv og skitt.

Hardnakket skitt fjernes med en myk klut som er fuktet med

såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoni-

akk o.kl. Slike stoffer skader kunststoffdelene.

Maskinen trenger ikke ekstra smøring.

Hvis det skulle opptre en feil som følge av f.eks. slitasje på

en del, må man ta kontakt med den lokale SBM Group- for-

handleren.

MILJØ

For å unngå transportskader leveres maskinen i solid emballa-

sje. Emballasjen er i den grad dette er mulig fremstilt av resir-

kulerbart materiale. Benytt derfor anledningen til å resirkulere

emballasjen. Lever gamle maskiner som blir byttet ut til den

lokale SBM Group-forhandleren. Maskinen blir da behandlet

på en miljøvennlig måte.

Li-Ion-batterier kan resirkuleres. Lever dem inn til en gjenvin-

ningsstasjon for kjemisk avfall, slik at batteriene kan resirkule-

res eller ødelegges på miljøvennlig vis.

Akkuruuvinväännin/

porakone

ESITTELY

• Laite on tarkoitettu poraamiseen puuhun, metalliin, keramiik-

kaan ja muoviin; elektronisella nopeussäädöllä ja suunnan-

vaihdolla varustetut laitteet soveltuvat myös ruuvinvään-

töön ja kierteitykseen

TEKNISET TIEDOT 1

TYÖKALUN OSAT 2

1 Nopeussäätimen kytkintä/sammutus

2 Kytkin pyörintäsuunnan vaihtamiseksi

3 Pikaistukka

4 Momentinsäätö

TURVALLISUUS

HUOMIO! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tuli-

paloon ja/tai vakavaan loukkaantumiseen.

• Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin

asennat akun siihen. Akun asennus sähkötyökaluun, jon-

ka käynnistyskytkin on käyntiasennossa altistaa onnetto-

muuksille.

• Lataa akku vain valmistajan määräämässä latauslaittees-

sa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle,

saattaa muodostaa tulipalovaaran erilaista akkua ladatta-

essa.

• Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyöka-

luun tarkoitettua akkua. Jonkun muun akun käyttö saattaa

johtaa loukkaantumiseen ja tulipaloon.

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Tarkista aina, että syöttöjännite on sama kuin latauslaitteen

nimilaatan osoittama jännite (latauslaitetta, joiden jännite-

taso on 230V tai 240V, voidaan kytkeä myös 220V tason

jännitteeseen)

• Jos huomaat sähköisen tai mekaanisen vian, sammuta ko-

ne heti tai irrota latauslaite ajaksi pistorasiasta

• SBM Group pystyy takaamaan työkalun moitteettoman toi-

minnan vain, kun käytetään alkuperäisiä tarvikkeit

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on vähin-

tään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku

• Alle 16-vuotiaan henkilön ei ole suositeltavaa käyttää tätä

konetta

• Älä koskaan poraa tai ruuvaa alueille, jossa on sähköjohto-

• Varmista, että kytkin on keskellä lukitusasennossa,

ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät

koneen varastoitavaksi

• Älä koske latauslaitteessa olevia releitä

• Suojele konettasi/latauslaitetta/akkua sateelta

• Älä koskaan lataa akkua ulkona

• Säilytä konettasi/latauslaitetta/akkua paikoissa, joissa läm-

pötila ei nouse yli 40 °C, eikä laske alle 0 °C

• Akkujen paristot räjähtävät tulessa, joten älä milloinkaan

polta akkua

• Jos akku rikkoutuu esim, suuren kuumuuden takia ja alka-

vaa vuotaa, toimi seuraavasti:

- jos nestettä joutuu iholle, pese nopeasti vedellä ja saip-

pualla, sen jälkeen sitruunamehulla tai viinietikalla

- jos nestettä joutuu silmiin, huuhtele silmiä puhtaalla vedellä

ainakin 10 minuuttia ja hakeudu välittömästi lääkärin hoi-

toon

• Kun akku ei ole koneessa tai latauslaitteessa, pidä se pois-

sa metalliesineiden läheisyydestä ja kuumuudesta

• Älä käytä vahingoittunutta latauslaitetta; vaan toimita se

SBM Group-keskushuoltoon tarkastettavaksi

• Älä käytä vahingoittunutta akkua, vaan vaihda se välittö-

masti

• Älä pura itse latauslaitetta tai akkua

• Älä lataa ladattavaksi soveltumattomia akkuja tällä laturilla

Uuden akun käyttöä varten tarvitaan:

1) purkaa täysin akku työn aikana

2) akku ladataan käyttämällä toimitukseen kuuluvaa latauslai-

tetta 3-5 tuntien aikana

3) yllämainitut toimet (1-2) toistetaan 3-5 kertaa akun mitoi-

tusarvon aikaansaamiseksi

HUOLTO

Irrota aina kone virtalähteestä ennen huollon aloit-

tamista.

SBM Group-koneet on suunniteltu toimimaan pitkään ja

mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja

käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen

käyttöikään.

Puhdista koneen ulkopinta säännöllisesti pehmeällä kan-

kaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jäl-

keen. Pidä koneen jäähdytysaukot puhtaina.

Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua

kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensii-

niä, alkoholia, ammoniakkia jne, koska ne vahingoittavat

koneen muoviosia.

Konetta ei tarvitse voidella.

Jos koneen toiminnassa ilmenee häiriö esim. jonkin osan

kulumisen johdosta, ota yhteyttä lähimpään SBM Group-

jälleenmyyjään.

YMPÄRISTÖ

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan

laatikkoon. Tämä pakkaus on mahdollisimman ympäris-

töystävällinen. Kierrätä se. Jos vaihdat koneen uuteen, voit

viedä vanhan koneen SBM Group-jälleenmyyjällesi, joka

huolehtii ympäristöystävällisestä jätehuollosta.

Li-Ion-akut ovat kierrätyskelpoisia. Luovuta ne kemiallisten

jätteiden jätehuoltopaikkaan niin, että akut kierrätetään tai

hävitetään ympäristöystävällisellä tavalla.

Akutrell-kruvikeeraja

SISSEJUHATUS

• Tööriist on ette nähtud puidu, metalli, keraamiliste ja plast-

materjalide puurimiseks; elektrooniliselt reguleeritavad ning

päri- ja vastupäeva pöörlemise funktsiooniga seadmed so-

bivad ka kruvide keeramiseks ja keermete lõikamiseks

TEHNILISED ANDMED 1

SEADME OSAD 2

1 Töölüliti seadme sisse- ja väljalülitamiseks ning pöörete

arvu reguleerimiseks

2 Lüliti pöörlemissuuna muutmiseks

3 Kiirkinnituspadrun

4 Väändemomendi regulaator

TÖÖOHUTUS

TÄHELEPANU! Kõik juhised tuleb läbi lugeda. Alltoodud ohu-

tusjuhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

• Enne aku paigaldamist veenduge, et seade on väljalüli-

tatud. Aku paigaldamine sisselülitatud seadme külge võib

põhjustada õnnetusi.

• Laadige akusid ainult tootja poolt soovitatud akulaadija-

tega. Akulaadija, mis sobib teatud tüüpi akudele, muutub

tuleohtlikuks, kui seda kasutatakse teiste akudega.

• Kasutage elektrilistes tööriistades ainult selleks ettenähtud

akusid. Teiste akude kasutamine võib põhjustada vigastusi

ja tulekahjuohtu.

• Vältige töödeldavas esemes olevatest kruvidest, naeltest

vms põhjustatud kahjustusi; eemaldage need enne töö

alustamist

• Kontrollige alati, kas võrgupinge ühtib seadme andesildil

toodud pingega (andmesildil toodud 230 V või 240 V korral

võib seadet kasutada ka 220 V võrgupinge puhul)

• Kui seade töötab ebaharilikult või teeb kummalist müra,

lülitage see viivitamatult välja või tõmmake laadija pistik

pistikupesast välja

• SBM Group tagab seadme häireteta töö üksnes originaal-

tarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on

vähemalt sama suur nagu maksimaalsed tühikäigupöör-

ded

• Antud tööriista kasutaja peaks olema üle 16 aasta vana

• Puurimisel või kruvi keeramisel vältige kokkupuudet elekt-

rijuhtmetega

• Enne seadistustööde tegemist seadme kallal ning tarvikute

vahetust, samuti enne seadme transportimist ja hoiusta-

mist veenduge, et lüliti oleks keskasendis (lukustatud

asendis)

• Ärge puudutage akulaadija kontakte

• Ärge jätke tööriista/laadijat/akut vihma kätte

• Ärge laadige akut välistingimustes

• Hoidke tööriista/laadijat/akut toatemperatuuril vahemikus

0 °Сkuni 40 °C

• Plahvatusohu tõttu ei tohi akut kuumutada

• Kahjustuse, ekstreemse koormuse või äärmusliku tempe-

ratuuri korral võib akuvedelik välja voolata

- kui on toimunud kokkupuude akuvedelikuga, tuleb nahk

pesta kohe vee ja seebiga, seejärel loputada sidrunimahla

või äädikaga

- kui akuvedelik on sattunud silma, loputage silma kohe vä-

hemalt 10 minutit põhjalikult puhta veega ning pöörduge

viivitamatult arsti poole

• Kui aku ei asetse seadmes ega akulaadijas, jälgige, et see

ei puutuks kokku naelte, kruvide, võtmete või teiste metall-

esemetega, et vältida lühisahela teket

• Ärge kasutage kahjustatud laadijaid; toimetage seade

kontrollimiseks SBM Group ametlikku lepingulisse töökot-

• Ärge kasutage kahjustatud akusid, vaid vahetage need ko-

he välja

• Ärge monteerige laadijat või akut lahti

• Ärge püüdke laadida laadijaga mittelaetavaid patareisid

• Aku laadimisel normaalses olekus süttivad laadijas roheli-

ne ja punane tuluke. Aku täislaadimise korral jääb põlema

ainult roheline tuluke. Kui sisselülitatud akulaadijal ei põle

ükski tuluke,tuleb koheselt laadimine lõpetada ja pööeduda

probleemiga teeninduspunkti.

• Kui aku on laadimise käigus kuumenenud, siis tuleb enne

tööriistaga ühendamist lasta tal umbes 30 minutit jahtuda.

• Enne pikaajalist, tööriista hoiustamist või seisakut, tuleks

aku täis laadida.

Uue aku ekspluatatsiooni võtmiseks on vaja:

1. aku, tööolukorras, täielikult maha laadida.

2. aku täis laadida, kaasas oleva akulaadija abil, 3-5 tunni

jooksul.

3. aku arvestusliku mahtuvuse saavutamiseks kordama

punkte 1-2 vähemalt 3-5 korda.

TEHNILINE TEENINDAMINE JA HOOLDUS

Enne tehnilist teenindamist eemaldage tööriist toi-

tevõrgust!

• Iga kord peale töö lõppemist soovitatakse puhastada töö-

riista korpust ja ventilatsiooniavasid porist ja tolmust peh-

me riie või salvräti abil. Püsivaid määrdumisi soovitatakse

kõrvaldada seebivees niisutatud pehme riie abil. Määrdu-

miste kõrvaldamiseks ei tohi kasutada lahusteid: bensiini,

piiritust, ammoniaagilahuseid jms. Lahustite kasutamine

saab põhjustada tööriista korpuse vigastuse.

• Tööriist ei vaja täiendavat määrimist.

• Rikkisoleku korral pöörduge SBM Group’i teeninduskes-

kusse.

KESKKONNAKAITSE

• Seade, lisavarustus ja pakend võetakse pärast ümbertööt-

lemist uuesti kasutusele. Materjalide eristamiseks ümber-

töötlemise tarvis on seadme plastosad varustatud vastava-

te tähistega.

• Transpordi käigus tekkivate vigastuste kaitseks on tööriist

pakitud tugevasse pakendisse. Enamus pakendite mater-

jalist on mõeldud ümbertöötlemiseks. Viige need materjalid

vastavatesse kogumispunktidesse.

• Seadmed, mis on muutunud töökõlbmatuks saatke „SBM

Group” teeninduspunktidesse, kus tagatakse nende kesk-

konnasõbralik utiliseerimine.

• Kasutatud akud ja patareid kuuluvad ümbertöötlemisele.

Saatke need „SBM Group” teenindusse või andke ära vas-

tavavatesse vastuvõtupunktidesse.

Akumulatoraskrūvgriezis/

Akumulatora skrūvgriezis/

urbjmašīna rbjmašīna

IEVADS

• Šis instruments ir paredzēts urbšanai kokā, metālā, kera-

mikas izstrādājumos un plastmasā; instrumenta modeļi ar

elektronisko ātruma regulēšanas sistēmu un darbvārpstas

griešanās virziena pārslēgšanu ir piemēroti arīskrūvju ie-

skrūvēšanai un vītņu griešanai

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

1 Leslēdzējs/darbvārpstas griešanās ātruma regulators

2 Darbvārpstas griešanās virziena pārslēdzējs

3 Bezatslēgas urbjpatrona

4 Gredzens griezes momenta regulēšanai

JŪSU DROŠĪBAI

UZMANĪBU! Rūpīgi izlasiet šos noteikumus. Šeit sniegto dar-

ba drošības noteikumu neievērošana var izraisīt ugunsgrēku

un būt par cēloni elektriskajam triecienam vai nopietnam sa-

vainojumam.

• Pirms akumulatora pievienošanas elektroinstrumentam

pārliecinieties, ka tas ir izslēgts. Akumulatora ievietošana

ieslēgtāinstrumentāvar būt par cēloni nelaimes gadīju-

mam.

• Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko

ir ieteikusi elektroinstrumenta ražotājﬁrma. Katra uzlādes

ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mē-

ģinājums to lietot cita tipa akumulatoru uzlādei var novest

pie uzlādes ierīces un/ vai akumulatora aizdegšanās.

• Pievienojiet elektroinstrumentam tikai tādu akumulatoru,

ko ir ieteikusi instrumenta ražotājﬁrma. Cita tipa akumu-

latoru lietošana var novest pie elektroinstrumenta un/vai

akumulatora aizdegšanās.

• Izvairieties no instrumenta bojājumiem, kurus var izsaukt

apstrādājamajāpriekšmetāesošās skrūves, naglas vai citi

līdzīgi objekti; tādēļ pirms darba uzsākšanas atbrīvojiet ap-

strādājamo materiālu no šādiem priekšmetiem

• Pārliecinieties, ka spriegums, kas uzrādīts uz uzlādes ierī-

ces marķējuma plāksnītes, atbilst maiņsprieguma vērtībai

barojošajāelektrotīklā(uzlādes ierīces, uz kuru marķējuma

plāksnītes ir uzrādīta sprieguma vērtība 230 V vai 240 V, var

darboties arīpie elektrotīkla sprieguma 220 V)

• Mehāniska vai elektriska rakstura kļūmes gadījumāneka-

vējoties izslēdziet instrumentu vai atvienojiet uzlādes ierīci

no barojošāelektrotīkla

• Firma SBM Group garantēinstrumenta nevainojamu darbī-

bu tikai tad, ja kopāar to tiek lietoti oriģinālie ﬁrmas SBM

Group papildpiederumi

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais

darbības ātrums ir vismaz tikpat liels, kāinstrumentas mak-

simālais tukšgaitas ātrums

• Šo instrumentu nav atļauts lietot personām, kuras jaunā-

kas par 16 gadiem

• Esiet uzmanīgs un neveiciet urbšanu vai skrūvju ieskrūvē-

šanu vietās, kuras varētu šķērsot slēptas elektropārvades

līnijas

• Pirms veiciet regulēšanu vai mainiet piederumus, kāarīne-

siet vai uzglabājiet instrumentu, pārliecinieties, ka slēdzis

ir ieslēgts vidus stāvoklī

• Nepieskarieties uzlādes ierīces kontaktspailēm

• Neatstājiet instrumentu, uzlādes ierīci vai akumulatoru

lietū

• Neuzlādējiet akumulatoru ārpus telpām

• Uzglabājiet instrumentu, uzlādes ierīci un akumulatoru vie-

tā, kur temperatūra nepārsniedz 40 °C un nav zemāka par

0 °C

• Nav pieļaujams ievietot akumulatoru ugunī, jo tas var uz-

sprāgt

• Ja akumulatora korpuss ir bojāts, vai arīakumulators ir ticis

izmantots ekstrēmos ekspluatācijas un temperatūras aps-

tākļos, no tāvar izplūst elektrolīts; šādos gadījumos:

- ja elektrolīta šķidrums nokļūst uz ādas, ātri nomazgājiet to

ar ziepēm un ūdeni un pēc tam apstrādājiet ādu ar citronu

sulu vai etiķi

- ja šķidrums iekļūst acīs, vismaz 10 min. skalojiet tās ar tīru

ūdeni, tad steidzami griezieties pie ārsta

• Ja akumulatori nav ievietoti instrumentāvai uzlādes ierī-

cē, tie jāglabāatsevišķi no metāla priekšmetiem (naglām,

skrūvēm, atslēgām u.c), lai nejauši nerastos īssavienojums

starp akumulatora kontaktiem

• Nelietojiet bojātu uzlādes ierīci, bet nododiet to pārbaudei

ﬁrmas SBM Group pilnvarotāapkopes un remonta darbnī-

cā

• Nelietojiet bojātu akumulatoru; tas nekavējoties jānomaina

• Nemēģiniet izjaukt uzlādes ierīci vai atvērt akumulatora

korpusu

• Nemēģiniet uzlādēt barošanas elementus, kuri nav pare-

dzēti atkārtotai uzlādēšanai

• Normālāstāvoklīizlādētās baterijas uzlādēšanas sākumā

uz lādētājiekārtas iedegas sarkana uz zaļā lampiņas. Pēc

uzlādēšanas beigām deg tikai zaļā lampiņa. Ja uz ieslēgtās

lādētājiekārtas nedeg neviena no lampiņām, nekavējoties

jāpārtrauc akumulatora un lādētājiekārtas lietošana un jā-

griežas servisa dienestā.

• Ja baterija ir uzsildījusies darba gaitā, pirms uzlādēšanas

tai nepieciešams ļaut atdzīst 30 minūtes.

• Pirms ilglaicīgās baterijas uzglābāšanas bateriju vēlams

uzlādēt.

Jaunāakumulatora ievadīšanai ekspluatācijāne-

pieciešams:

1) pilnībāizlādēt akumulatoru darba režīmā.

2) uzlādēt akumulatoru, izmantojot attiecīgo lādētājiekārtu

3-5 stundu laikā.

3) atkārtot augstākminētās (1-2) darbības 3-5 reizes aprēķi-

nātās akumulatora ietilpības sasniegšanai.

TEHNISKĀAPKALPOŠANA UN KOPŠANA

Pirms tehniskās apkalpošanas atslēdziet instru-

mentu no elektrotīkla!

• Katru reizi pēc darba beigām ieteicams notīrīt instrumenta

korpusu un ventilācijas atveres no netīrumiem un putek-

ļiem, izmantojot mīkstu drānu vai salveti. Noturīgus netīru-

mus ieteicams notīrīt, izmantojot mīkstu drānu, kas samitri-

nāta ziepjūdenī. Nav pieļaujams, ka netīrumu noņemšanai

tiek izmantoti šķīdinātāji: beznīns, spirts, amonjaka šķīdu-

mi u.tml. Šķīdinātāju izmantošana var sabojāt instrumenta

korpusu.

• Instrumentam nav nepieciešama papildus eļļošana.

• Bojājumu gadījumāvērsieties SBM Group Servisa dienes-

tā.

APKĀRTĒJĀS VIDES AIZSARDZĪBA

Lai izvairītos no bojājumu rašanās transportēšanas laikā, iz-

strādājums tiek piegādāts speciālāiepakojumā. Vairums iepa-

kojuma materiālu ir otrreizēji pārstrādājami, tāpēc lūdzam tos

nodot tuvākajāspecializētajāorganizācijā.

Pēc izstrādājuma izmantošanas termiņa beigām lūdzam to

nodot Servisa dienestāvai tuvākajam SBM Group dīlerim tā

utilizācijai.

Li–Ion akumulatori ir otrreizēji pārstrādājami. Lūdzam tos pēc

kalpošanas termiņa beigām nodot Servisa dienestāvai tuvā-

kajam SBM Group dīlerim to utilizācijai.

Akumuliatorinis

gręžtuvas-suktuvas

ĮVADAS

• Šis įrankis skirtas medienai, metalui, keramikai bei plas-

tmasei gręžti; modeliai su elektroniniu sūkiųvaldymo įtaisu

bei reverso funkcija tinka ir varžtams sukti bei sriegti.

TECHNINIAI DUOMENYS 1

PRIETAISO ELEMENTAI 2

1 Įjungimo ir išjungimo jungiklis, skirtas ir sūkiams reguliuoti

2 Sukimosi krypties perjungiklis

3 Greitai užveržiamas gręžimo patronas

4 Sukimo momento nustatymo žiedas

DARBO SAUGA

DĖMESIO! Perskaitykite visas šias nuorodas. Jei

nepaisysite toliau pateiktu nuorodų, gali kilti elektros smūgio,

gaisro ir / arba sunkiųsužalojimųpavojus.

• Prieš įstatydami akumuliatoriųįsitikinkite, jog prietaisas yra

išjungtas. Įstatant akumuliatoriųįįjungtąprietaisągali įvykti

nelaimingas atsitikimas.

• Akumuliatoriui krauti naudokite tik tuos kroviklius, kuriuos

rekomenduoja gamintojas. Naudojant kitokio tipo akumu-

liatoriams skirtąkroviklį, iškyla gaisro pavojus.

• Su prietaisu galima naudoti tik jam skirtąakumuliatorių.

Naudojant kitokius akumuliatorius iškyla pavojus susižeisti

bei sukelti gaisrą.

• Saugokite, kad nepažeistumėte prietaiso įruošinyje esan-

čius varžtus, vinis ir pan.; prieš pradėdami darbąjuos pa-

šalinkite.

• Patikrinkite, ar srovės šaltinio įtampa sutampa su prietaiso

vardinėje lentelėje nurodyta įtampa (230 V ar 240 V pažy-

mėtus įrankius galima įjungti j 220 V įtampos tinklą).

• Jeigu pajutote, kad prietaisas veikia ne taip, kaip visada,

arba girdisi nebūdingi garsai, tuojau pat jįišjunkite ir ištrau-

kite kištukąiš elektros tinklo lizdo.

• SBM Group gali garantuoti nepriekaištingąprietaiso veiki-

mątik tuo atveju, jei naudojama originali papildoma įranga

ir priedai.

• Leidžiama naudoti tik tokius įrankius, kuriųmaksimalus

leistinas sūkiųskaičius yra ne mažesnis nei maksimalus

Jūsųprietaiso sūkiųskaičius.

• Asmenims, jaunesniems nei 16 metų, prietaisu naudotis

draudžiama.

• Gręždami ar sukdami varžtąneužkliudykite elektros laidų.

• Prieš atliekant bet kokius prietaiso aptarnavimo darbus ar

keičiant priedus, norint jįtransportuoti ir sandėliuoti, suki-

mosi krypties perjungiklįbūtina nustatyti įvidurinępa-

dėtį(įjungimo blokavimas).

• Nelieskite kroviklio kontaktų.

• Jokiu būdu nepalikite prietaiso, akumuliatoriųkroviklio ar

akumuliatoriųbaterijos lietuje.

• Niekada nekraukite baterijos lauke.

• Patalpos, kurioje laikomas prietaisas, akumuliatoriųkro-

viklis ar akumuliatoriųbaterija, temperatūra neturi viršyti

40°C ir neturi būti žemesnėnei 0°C.

• Nekaitinkite baterijos, nedėkite jos įugnį- ji gali sprogti.

• Pažeidus bateriją, o taip pat esant per didelėms apkrovoms

ar per aukštai temperatūrai, baterija gali tapti nesandari:

- baterijos skysčiui pakliuvus ant odos būtina tuojau pat tą

vietąnuplauti vandeniu su muilu, o po to skalauti citrinų

sultimis ar actu;

- jei baterijos skysčio pateko įakis, tuoj pat bent 10 minučių

skalaukite jas švariu vandeniu ir iš karto kreipkitės įgydy-

toją.

• Jei baterija išimta iš prietaiso ar akumuliatoriųkroviklio,

saugokite, kad neužtrumpintumėte jos kontaktųvinimis,

varžtais, raktais ar kitais metaliniais daiktais, nes gali atsi-

rasti nuotėkio srovė.

• Nenaudokite pažeistųar sugedusiųkroviklių; atneškite kro-

viklįpatikrinti įįgaliotąSBM Group įrankiųtaisyklą.

• Nenaudokite pažeistųakumuliatoriųbaterijų, jas būtina tuoj

pat pakeisti.

• Nemėginkite ardyti akumuliatoriųbaterijos ar kroviklio.

• Nemėginkite akumuliatoriųkrovikliu krauti baterijų, kurias

įkrauti draudžiama.

• Įkrovimo įtaiso žalia ir raudona lemputės užsidega įkrovi-

mo proceso pradžioje, įkraunant išsikrovusįakumuliatorių.

Pasibaigus įkrovimo procesui, lieka degti tik žalia lempu-

tė. Jeigu įkrovimo proceso metu įjungto įmaitinimo tinklą

įkrovimo įtaise esančios lemputės nedega, reikia nutraukti

įkrovimo procesąir kreiptis įserviso tarnybą.

• Jeigu akumuliatorius darbo metu įkaito, prieš įkraunant

akumuliatorių30 min leiskite jam atvėsti.

• Prieš ilgalaikįakumuliatoriaus saugojimąpatartina jįįkrau-

ti.

Prieš pradedant eksploatuoti naująakumuliatorių

reikia:

1) Pilnai iškrauti akumuliatoriųdarbo režimu.

2) Įkrauti akumuliatoriųnaudojant kartu tiekiamąįkroviklį.

Įkrovimo laikas 3-5 valandos.

3) Pakartoti prieš tai nurodytus (1-2) veiksmus 3-5 kartus,

kad akumuliatorius įgytųmaksimaliątalpą.

TECHNINIS APTARNAVIMAS IR PRIEŽIŪRA

Prieš atlikdami įrankio techninio aptarnavimo dar-

bus, ištraukite kištukąiš maitinimo tinklo!

• Kiekvienąkartąbaigus dirbti rekomenduojama minkštu

audiniu ar servetėle nuvalyti nuo įrankio korpuso ir venti-

liaciniųangųpurvąbei dulkes. Įsisenėjusįpurvąrekomen-

duojama šalinti minkštu audiniu, suvilgytu muiliname van-

denyje. Jokiais būdais negalima naudoti tirpiklių: benzino,

spirito, amoniako tirpalųir pan., kurie gali pažeisti įrankio

korpusą.

• Įrankio nereikia papildomai sutepti.

• Sugedus įrankiui, kreipkitės įSBM Group Aptarnavimo tar-

nybą.

APLINKOS APSAUGA

Siekiant nepažeisti gaminio gabenant, jis yra apsaugotas spe-

cialia pakuote. Daugumąpakavimo medžiagųgalima pakarto-

tinai perdirbti, todėl prašome pristatyti jas įartimiausiąatliekų

perdirbimo įmonę. Pasibaigus gaminio tinkamumo naudoti lai-

kui, atiduokite jįutilizuoti Aptarnavimo tarnybai ar artimiausiam

SBM Group platintojui.

Li-Ion akumuliatorius galima pakartotinai perdirbti. Pasibaigus

akumuliatoriųtarnavimo laikui, pristatykite juos įartimiausią

atliekųperdirbimo įmonęarba atiduokite SBM Group platin-

tojui.

Дрель-шуруповерт

аккумуляторная

НАЗНАЧЕНИЕ

Дрель-шуруповерт аккумуляторная предназначена для

сверления отверстий вразличных материалах, атакже –

завинчивания ивывинчивания винтов ишурупов при сбо-

рочных работах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1

УСТРОЙСТВО 2

1. Выключатель

2. Переключатель направления вращения

3. Быстрозажимной патрон

4. Переключатель момента вращения

КОМПЛЕКТАЦИЯ

Дрель-шуруповёрт аккумуляторная

Бит-насадки 6 шт.

Свёрла 6 шт.

Держатель магнитный для бит

Бит-насадка двусторонняя

Зарядное устройство

ТЕХНИКА БЕЗОПАСНОСТИ

Во избежание травм ивозникновения опасных ситуаций

инструмент следует эксплуатировать всоответствии стре-

бованиями данной инструкции. Прочитайте также отдель-

но приложенную инструкцию по технике безопасности.

• Перед работой убедитесь, что обрабатываемый объект

надежно зафиксирован.

• Взоне сверления не должно быть электропроводки,

труб или коммуникаций.

• Избегайте непреднамеренного нажатия на выключа-

тель при перемещении инструмента вдоль тела ипри

подключении аккумулятора кинструменту.

• Не закрывайте вентиляционные отверстия инструмен-

та ине допускайте их засорения.

• При заклинивании сверла немедленно выключите ин-

струмент.

• Аккумулятор должен быть отсоединен от инструмента:

- если инструмент не используется,

- при проведении техобслуживания инструмента.

• При смене принадлежностей поставьте переключатель

направления вращения всреднее положение (при этом

шпиндель будет заблокирован).

• Не подключайте зарядное устройство ксети электро-

питания через слишком длинный удлинитель.

• Зарядное устройство предназначено только для заряд-

ки аккумулятора данного инструмента. Вцелях Вашей

безопасности не рекомендуем использовать его для за-

рядки иных батарей. По этой же причине для зарядки

данного аккумулятора не следует пользоваться иными

зарядными устройствами.

• Перед зарядкой аккумулятора убедитесь, что напря-

жение зарядного устройства совпадает снапряжением

сети питания.

• Необходимо отключать зарядное устройство от сети

электропитания:

- когда оно не используется;

- впроцессе его технического обслуживания;

- перед подключением или отключением от него аккуму-

лятора.

• Не проводите зарядку аккумулятора при температуре

ниже +10 °Сили выше +40 °С, атакже под дождём, во

влажных помещениях, вблизи легковоспламеняющих-

ся веществ.

• Впроцессе работы аккумулятор нагревается. Не следу-

ет заряжать нагретый аккумулятор.

• Следите за тем, чтобы вентиляционные отверстия за-

рядного устройства оставались открытыми.

• При отключении вилки зарядного устройства из розет-

ки не прилагайте физического усилия кшнуру питания.

Это может привести кего повреждению.

• Вслучае неисправности или износа шнура питания

зарядного устройства его необходимо заменить на но-

вый.

• Запрещается бросать аккумулятор вогонь или воду,

подвергать его воздействию высоких температур. Это

может привести ккороткому замыканию, взрыву или

выбросу вокружающую среду вредных химических ве-

ществ.

• Во избежание короткого замыкания не следует:

- подключать дополнительные провода кконтактам акку-

мулятора;

- хранить аккумулятор вместе снебольшими металличе-

скими предметами, такими как скрепки, монеты, метиз-

ные изделия.

• Хранение аккумулятора при температуре свыше +45oС

ведёт кего выходу из строя.

• Вцелях Вашей безопасности не рекомендуется разби-

рать аккумулятор изарядное устройство или самостоя-

тельно ремонтировать их.

• При несоблюдении правил данной инструкции или тем-

пературных условий может произойти протечка аккуму-

лятора. Вслучае попадания электролита из аккумуля-

тора на кожу следует немедленно промыть ее водой.

При попадании электролита вглаза промойте их водой

втечение 10 минут, затем обратитесь кврачу.

• Внормальном состоянии вначале зарядки разря-

женной батареи на зарядном устройстве загораются

красный изеленый индикаторы. По окончании зарядки

остается горящим только зеленый индикатор. Если же

на включенном зарядном устройстве не горит ни один

из индикаторов, нужно прекратить пользоваться акку-

мулятором изарядным устройством иобратиться в

сервисную службу.

• Если аккумулятор нагрелся впроцессе работы, то пе-

ред зарядкой необходимо дать ему остыть втечение 30

минут.

• Перед продолжительным хранением аккумулятор же-

лательно зарядить.

Для ввода вэксплуатацию нового аккумулятора

необходимо:

1) полностью разрядить аккумулятор врабочем

режиме ;

2) зарядить аккумулятор сиспользованием штатного за-

рядного устройства втечение 3-5 часов;

3) повторить вышеуказанные (1-2) действия 3-5 раз для

достижения расчетной емкости аккумулятора

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ИУХОД

Перед техническим обслуживанием отключайте

инструмент от аккумулятора!

• Каждый раз по окончании работы рекомендуется очи-

щать корпус инструмента ивентиляционные отверстия

от грязи ипыли мягкой тканью или салфеткой. Недо-

пустимо использовать для устранения загрязнений

растворители: бензин, спирт, аммиачные растворы и

т.п. Применение растворителей может привести кпо-

вреждению корпуса инструмента.

• Инструмент не требует дополнительной смазки.

• Вслучае неисправностей обратитесь вСлужбу серви-

са SBM Group.

• Литий-ионные аккумуляторы подлежат вторичной пе-

реработке. Просим сдавать их по окончании срока их

службы вближайшую специализированную организа-

цию или вСлужбу сервиса SBM Group.

This manual suits for next models

Table of contents

Languages:

Other Defort Power Screwdriver manuals

Defort

Defort DS-36-GLt User manual

Defort

Defort DS-36N-Lilt User manual

Defort

Defort DS-48N-LT User manual

Defort

Defort DS-36N-Lt User manual

Defort

Defort DCD-12N-BK User manual

Defort

Defort DS-48N-M User manual

Popular Power Screwdriver manuals by other brands

Silverline

Silverline 791721 manual

Lux Tools

Lux Tools ABS-18-BL instruction manual

Bosch

Bosch Professional TDR 1080-LI Original instructions

stayer

stayer BL50CK operating instructions

Hilti

Hilti SD 5000 operating instructions

Hilti

Hilti SF 181-A operating instructions

AEG

AEG SE 2500 Instructions for use

Far Tools

Far Tools LI 12C Original manual translation

Clion

Clion 09 609 instruction manual

BLACK DECKER

BLACK DECKER BDCSFL20 Original instructions

Powerplus

Powerplus POWC1060 manual

Pro's Kit

Pro's Kit PT-0721 user manual

EGAmaster

EGAmaster 79889 operating instructions

OEM Tools

OEM Tools 24667 Operating instructions and parts manual

Ozito

Ozito SDA-1100U Original instructions

Makita

Makita DFL020F instruction manual

Fein

Fein ASCD 18-1000 W34 Repair instructions

Bosch

Bosch GSR 6-25 TE PROFESSIONAL Original instructions

Defort DCD-10,8N-Li User manual

Popular Power Screwdriver manuals by other brands
