DekoLight 843022 User manual

Controller, RF Single Remote
Artikel Nr.: 843022
1
Bedienungsanleitung

Bedienungsanleitung
Artikel Nr.: 843022
2
Inhaltsverzeichnis
1. Sicherheitshinweise...................................................................... Seite 3
2. Einleitung...................................................................................... Seite 4
3. Lieferumfang ................................................................................ Seite 4
4. Technische Daten ......................................................................... Seite 4
5. RJ45 Belegung............................................................................. Seite 5
6. Touch-Fernbedienung................................................................... Seite 5
7. Master / Slave Funktion................................................................ Seite 6
8. E󰀨ektprogramme.......................................................................... Seite 7
9. Grundsätzliches............................................................................ Seite 7

Bedienungsanleitung
Artikel Nr.: 843022
3
1. Sicherheitshinweise
Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen konzipiert.
Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes.
Hinweise für den sicheren und einwandfreien Gebrauch:
Vorsicht bei Hitze und extremen Temperaturen! Stellen Sie das Gerät an einem Ort auf, wo es
keinen extremen Temperaturen, Feuchtigkeit oder Staub ausgesetzt ist. Betreiben Sie das Gerät
nur in einer Umgebungstemperatur zwischen 0°C (32°F) - +50°C (122°F). Setzen Sie das Gerät
nicht direkter Sonneneinstrahlung oder Wärmequellen aus.
Stellen Sie keine Flüssigkeiten auf oder in die Nähe des Gerätes. Stellen Sie das Gerät immer
auf festen Untergrund und vermeiden Sie Vibrationen. Benutzen Sie keine chemischen Mittel zur
Reinigung! Trennen Sie die Spannungsversorgung, bevor Sie das Gerät säubern.
Der Benutzer sollte nicht versuchen das Gerät eigenständig zu warten.
Alle Reparaturen und Servicearbeiten sollten von einem qualizierten Techniker durchgeführt
werden.
Achtung!
Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht
werden. Der Hersteller und Importeur übernimmt für Folgeschäden, die daraus resultieren keinerlei
Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen
Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen der europäischen
Sicherheitsnormen entsprechen.

Bedienungsanleitung
Artikel Nr.: 843022
4
2. Einleitung
Vielen Dank für den Kauf unseres Produkts und das uns entgegengebrachte Vertrauen. Bitte
prüfen sie die Verpackung sowie das Produkt auf Transportschäden.
Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie das Produkt in Betrieb nehmen.
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 1999/5/EG
R&TTE.
3. Lieferumfang
● 1x RF Controller Single
●1x Touch-Fernbedienung inkl. Halter
●1x Bedienungsanleitung
4. Technische Daten
Spannungsversorgung: 12-24V DC
(2-pin Connector: V-, V+)
Leistung: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
(je Kanal 7,5A)
Schutzklasse: IP20
Sendefrequenz: 2,4 GHz
Kanäle: 1 Kanal
Programme: 4 Efektprogramme
Betriebstemperatur: 0°- 50°C
Maße (LxBxH): 115 x 57 x 25 mm
Gewicht: 0,14 kg
Data In/Out: RJ 45
–
RoHS
– ++

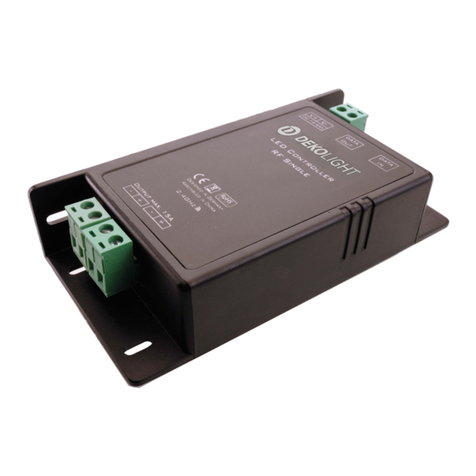

LED Controller
RF Single
Output max. 15A
2.4GHz
DATA
OUT
DATA
IN

Bedienungsanleitung
Artikel Nr.: 843022
5
5. RJ45 Belegung
1. WHT/ORG Data 1 +
3. WHT/GRN Data 2 +
5. WHT/BLU N/C
7. WHT/BRN Data 1 COM
8. BRN Data 2 COM
6. Touch-Fernbedienung
Betrieb: 2x AAA Batterien (exkl.)
Frequenz: 2,4 GHz
Reichweite: ca. 20 m (im Gebäude)
Maße (LxBxH): 110 x 52 x 20 mm
On/O󰀨 Switch: Adressieren mit “ON”
Touch Dimmer Scale: Dimmer 0-100%
Program Button “P”: 4 E󰀨ektprogramme
Speed Button “S”: Geschwindigkeit
1. Fernbedienung mit RF Controller „verbinden“
a. RF Controller einschalten und innerhalb 1 Sekunde die Taste “ON” (Touch
Fernbedienung) gedrückt halten anschließend blinkt die verbundene
Leuchte 3 mal weiß auf, dass ist das Zeichen dafür, dass die Touch-Fernbedienung mit
dem RF Controller verbunden ist.
b. Sollte dies nicht beim ersten Versuch funktionieren, führen Sie den Punkt a nochmals
durch.
2. Fernbedienung mit RF Controller „trennen“
a. RF Controller einschalten und innerhalb 1 Sekunde die Taste “ON” (Touch-
Fernbedienung) gedrückt halten, sobald erfolgreich getrennt ist, blinkt die verbundene
Leuchte 9 mal weiß auf. Die Steuerung ist über die Touch-Fernbedienung nicht mehr
möglich.
b. Der RF Controller kann nun erneut mit einer Fernbedienung/WiFi Controller
verbunden werden.
RJ 45
1 - WHT/ORG Data 1 +
3 - WHT/GRN Data 2 +
5 WHT/BLU N/C
7 - WHT/BRN Data 1 COM
8 - BRN Data 2 COM
1
3
5
7
8

Bedienungsanleitung
Artikel Nr.: 843022
6
7. Master / Slave Funktion
● Die Steuerung der Lichtquelle erfolgt über einen RF Controller und/oder über die WiFi App
mittels eines Smartphones oder Tablet, unter Verwendung der WiFi Box.
● Die Signale werden an den Controller via RF oder WiFi gesendet der als „Master Controller“
fungiert.
● Vom „Master Controller“ werden die Signale über ein Cat 5 Kabel an die weiteren Controller
übertragen, diese Controller fungieren als „Slave Controller“.
● Die Controller müssen nicht manuell als Master und Slave konguriert werden. Dies erfolgt
automatisch beim „Master Controller“ durch die Verbindung mit dem RF Controller oder der
Wi App und beim „Slave Controller“ durch die Verbindung mit dem Cat 5 Kabel.
● Die max. Kabellänge zwischen zwei Controllern darf 100 m betragen.
● Durch die Master / Slave Funktion kann das System beliebig erweitert werden, ohne die
Notwendigkeit eine Verbindung mit jedem einzelnen Controller herstellen zu müssen.
12/24V DC 12/24V DC 12/24V DC
~ ~
RF RF
843151 843151 843151

Bedienungsanleitung
Artikel Nr.: 843022
7
Importeur
Auf der Hub 2 Tel.: +49 7248 / 92 71 500 Web: www.deko-light.com
D-76307 Karlsbad Fax: +49 7248 / 92 71 550 Mail: [email protected]
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 1999/5/EG R&TTE.
Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.
https://shop.deko-light.com/
8. E󰀨ektprogramme
●Fade in Fade out
● Ramp up
● Ramp down
●Random
9. Grundsätzliches
Um die Hitze abzuleiten empfehlen wir beim Einbau ausreichend Platz zu lassen, damit die Luft
zirkulieren kann und der Controller somit nicht überhitzt. Achten Sie darauf, dass alle Verbindungen
fest sitzen. Die Signalleitung sollte möglichst weit weg von der Stromleitung (230V) liegen.
Beim Batteriewechsel sollte darauf geachtet werden, dass der Touchdimmer nicht berührt wird, da
dieser die Signale bekommt und diese sonst gestört würden.

Manual
Controller, RF Single Remote
Article No.: 843022
1

Manual
Article No.: 843022
2
Contents
1. Security instructions ..................................................................... Seite 3
2. Introduction................................................................................... Seite 4
3. Purachased parts package........................................................... Seite 4
4. Technical data............................................................................... Seite 4
5. RJ45 assignment.......................................................................... Seite 5
6. Touch-Remote .............................................................................. Seite 5
7. Master / Slave Function................................................................ Seite 6
8. Programs...................................................................................... Seite 7
9. Fundamental information.............................................................. Seite 7

Manual
Article No.: 843022
3
1. Security instructions
This Product is designed for indoor-use only.
Garantee expires, when manually changing or dismantling the product yourself.
Safety guideline for proper use:
Caution with heat and extreme temperatures! Keep product away from extreme temperatures,
moisture or dust. Keep product away from direct and di󰀨use solar radiation and heat sources.
Please notice that the operating temperature must be 0°C - +50°C.
Do not operate close to uids. Always operate on solid ground and avoid vibrations. Do not
use chemical cleaning agents. Before cleaning the product must be cut o󰀨 from every power
connection, (de-energize).
The user should not try to repair the product by itself.
All repairs and services should be handled by a qualied technician.
Caution!
Guarantee claims expire, when damage is caused, disregarding the user manual. The producer
and importer do not assume any liability for consequential loss, which results from this. Only
trained and instructed specialists are allowed to do the correct electrical connection/installation.
All electrical and mechanical connections must be mounted conform to the European Safety
standards.

Manual
Article No.: 843022
4
2. Introduction
Thanks you for buying our product. Check the product and packing for transportation damage.
Read the user manual carefully, before starting up the Kapego RF Single.
The product is CE compliant and meets all the essential requirements of Directive 1999/5/EG
R&TTE.1999/5/EG.
3. Purachased parts package
● 1x RF Controller Single
● 1x Touch-Remote incl. holding clip
●1x Manual
4. Technical data
Power supply system: 12-24V DC
(2-pin Connector: V-, V+)
Power max.: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
(each channel 7,5A)
Protection class: IP20
Frequency: 2,4 GHz
Channel: 1 Channel
Programs: 4 e󰀨ect programs
Working temperature: 0°- 50°C
Dimension (LxWxH): 115 x 57 x 25 mm
Weight: 0,14 kg
Data In/Out: RJ 45
–
RoHS
– ++
LED Controller
RF Single
Output max. 15A
2.4GHz
DATA
OUT
DATA
IN

Manual
Article No.: 843022
5
5. RJ45 assignment
1. WHT/ORG Data 1 +
3. WHT/GRN Data 2 +
5. WHT/BLU N/C
7. WHT/BRN Data 1 COM
8. BRN Data 2 COM
6. Touch-Remote
Operation: 2x AAA Batterien (excl.)
Frequency: 2,4 GHz
Distance: ca. 20 m (inside)
Dimension (LxWxH): 110 x 52 x 20 mm
On/O󰀨 Switch: addressing with “ON”
Touch Dimmer Scale: Dimmer 0-100%
Program Button “P”: Change the program
Speed Button “S”: Speed control
1. Connect Touch-Controller with RF Controller
a. Switch on the Power of the RF Controller and then push and hold the “ON” button on
the Touch-Controller within 1 sec., after that the connected lamp ashes up 3 times, then
the Touch-Controller and the Controller are connected.
b. If this step isn’t working please try again.
2. Disconnect Touch-Controller from RF Controller
a. Switch on the Power of the RF Controller and then push and hold the “ON” button on
the Touch-Controller within 1 sec. till the connected lamp ashes up 9 times, then the
Touch-Controller and the RF Controller are disconnected.
b. Now you can address the RF Controller again with the same or another Touch-
Controller.
RJ 45
1 - WHT/ORG Data 1 +
3 - WHT/GRN Data 2 +
5 WHT/BLU N/C
7 - WHT/BRN Data 1 COM
8 - BRN Data 2 COM
1
3
5
7
8

Manual
Article No.: 843022
6
12/24V DC 12/24V DC 12/24V DC
~ ~
RF RF
843151 843151 843151
7. Master / Slave Function
● The control of the light source will be e󰀨ect via an RF controller and / or via the WiFi app by
using a smartphone or tablet with the WiFi box..
● The signals are sent to the controller via RF or WiFi which acts as a „master controller“.
● From the „master controller“ the signals are transmitted via a Cat 5 cable to the other
controller, these controllers act as a „slave controller“.
● The controller must not be manually congured as master and slave. This is done
automatically when the „master controller“ is connected to the RF controller or Wi app and
the „slave controller“ by association with the Cat 5 cable.
● The max. cable length between two controllers may not exceed 100 m.
● With the Master / Slave function, the system can be expanded without the need to have to
connect to each controller manually.

Manual
Article No.: 843022
7
Importer
Auf der Hub 2 Tel.: +49 7248 / 92 71 500 Web: www.deko-light.com
D-76307 Karlsbad Fax: +49 7248 / 92 71 550 Mail: [email protected]
The product is CE compliant and meets all the essential requirements of Directive 1999/5/EC R&TTE.
The CE Declaration of Conformity for this product can be obtained at the following address.
https://shop.deko-light.com/
8. Programs
●Fade in Fade out
● Ramp up
● Ramp down
●Random
9. Fundamental information
To derive the heat, we recommend the installation to allow su󰀩cient space for the air to circulate
and the driver will not be overheated. Make sure that all connections are tight. The signal line
should be as far away from the power line (230V).
Please take care when you change the batteries that you don’t touch the touchdimmer, because it
gets ist signals when new batteries are in.
