DekoLight 843049 User manual

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 14

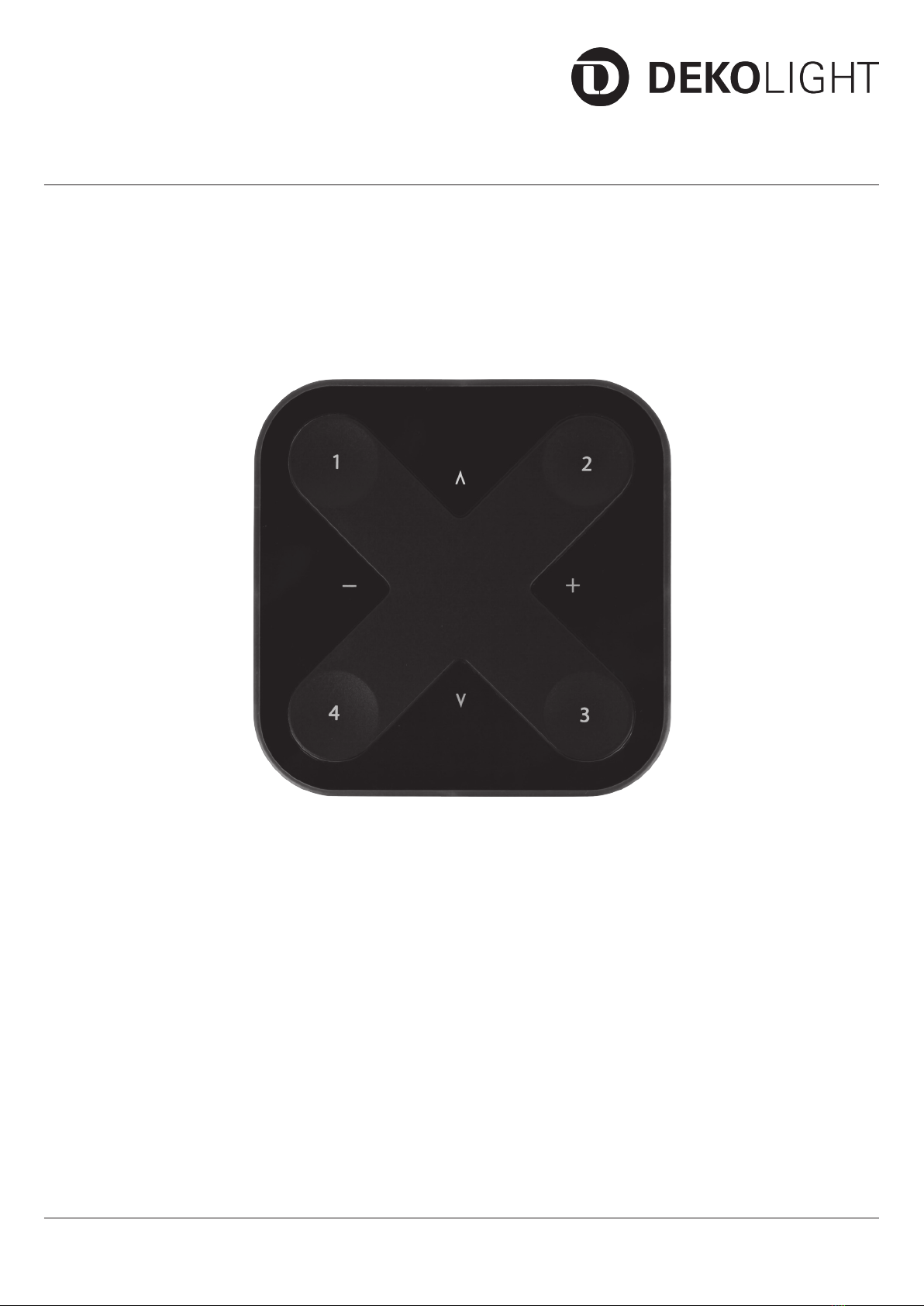

Xpress ist eine drahtlose Benutzeroberäche, die dem Innendesign
eine enorme Flexibilität verleiht, da Möbel ausgetauscht oder
sogar Wände umgebaut werden können, ohne die Verkabelung
von Schaltern oder die Platzierung von Schaltern berücksichtigen
zu müssen. Der Schalter kann überall dort aufbewahrt werden,
wo der Benutzer ihn benötigt, und bietet direkten Zugri󰀨 auf alle
wichtigen Funktionen der Casambi-Lichtsteuerung.

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 2 / 14
Inhaltsverzeichnis
Sicherheitshinweise ................................................................................................................................ Seite 3
Bestimmungsgemäße Verwendung........................................................................................................ Seite 4
Pege und Wartung ................................................................................................................................ Seite 4
Funktionsstörung .................................................................................................................................... Seite 4
Lagerung und Entsorgung ...................................................................................................................... Seite 4
Lieferumfang........................................................................................................................................... Seite 4
Technische Daten ................................................................................................................................... Seite 4
Einbauanweisung ................................................................................................................................... Seite 5
Einstellungen .......................................................................................................................................... Seite 6

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 3 / 14
Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur
Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
1. Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
Die Installation darf ausschließlich von einer qualizierten Elektrofachkraft ausgeführt werden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Betrieb nur außerhalb der Verpackung.
Das Typenschild darf nicht entfernt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der
Hausinstallation aus.
Bringen Sie das Produkt nicht mit extremer Hitze oder o󰀨ener Flamme in Kontakt.
Verwenden Sie das beiliegende Montagematerial nur, wenn es für den Montageuntergrund geeignet ist.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 4 / 14
2. Bestimmungsgemäße Verwendung
Dieses Produkt dient nur Beleuchtungszwecken und darf nur auf normal bzw. nicht entammbaren Flächen
betrieben werden.
Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen.
3. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächen und/oder die Isolierungen beschädigen.
4. Funktionsstörung
Sind die zu steuernden Leuchten betriebsbereit/korrekt angeschlossen und mit Strom versorgt?
Kontrolle der angeschlossenen Leitungen.
Können angeschlossene Komponenten mit einer Standardfernbedienung gesteuert werden?
Wandcontroller trennen und neu verbinden.
5. Lagerung und Entsorgung
Elektronik-Altgeräte müssen den ö󰀨entlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.
6. Lieferumfang
●1x Bluetooth Wand-Controller Xpress
●1x Batterie CR2430
●1x Bedienungsanleitung
7. Technische Daten
Spannungsversorgung: Batterie CR2430 / 3V DC
Schutzklasse: IP20
Signal: Bluetooth
Betriebstemperatur: -20°C - +40°C
Maße (LxBxH): 90 x 90 x 12 mm

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 5 / 14

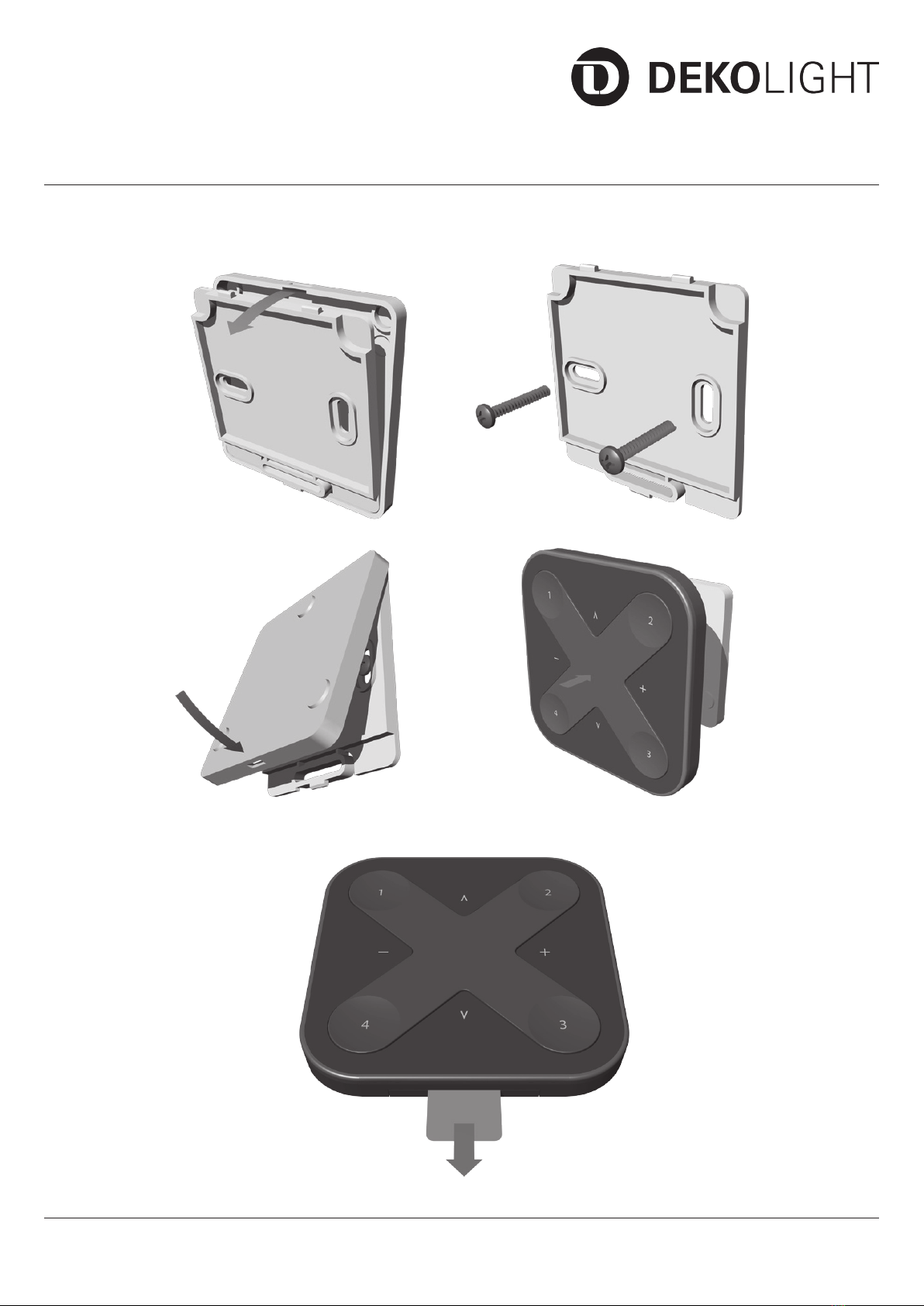

8. Einbauanweisung

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 6 / 14

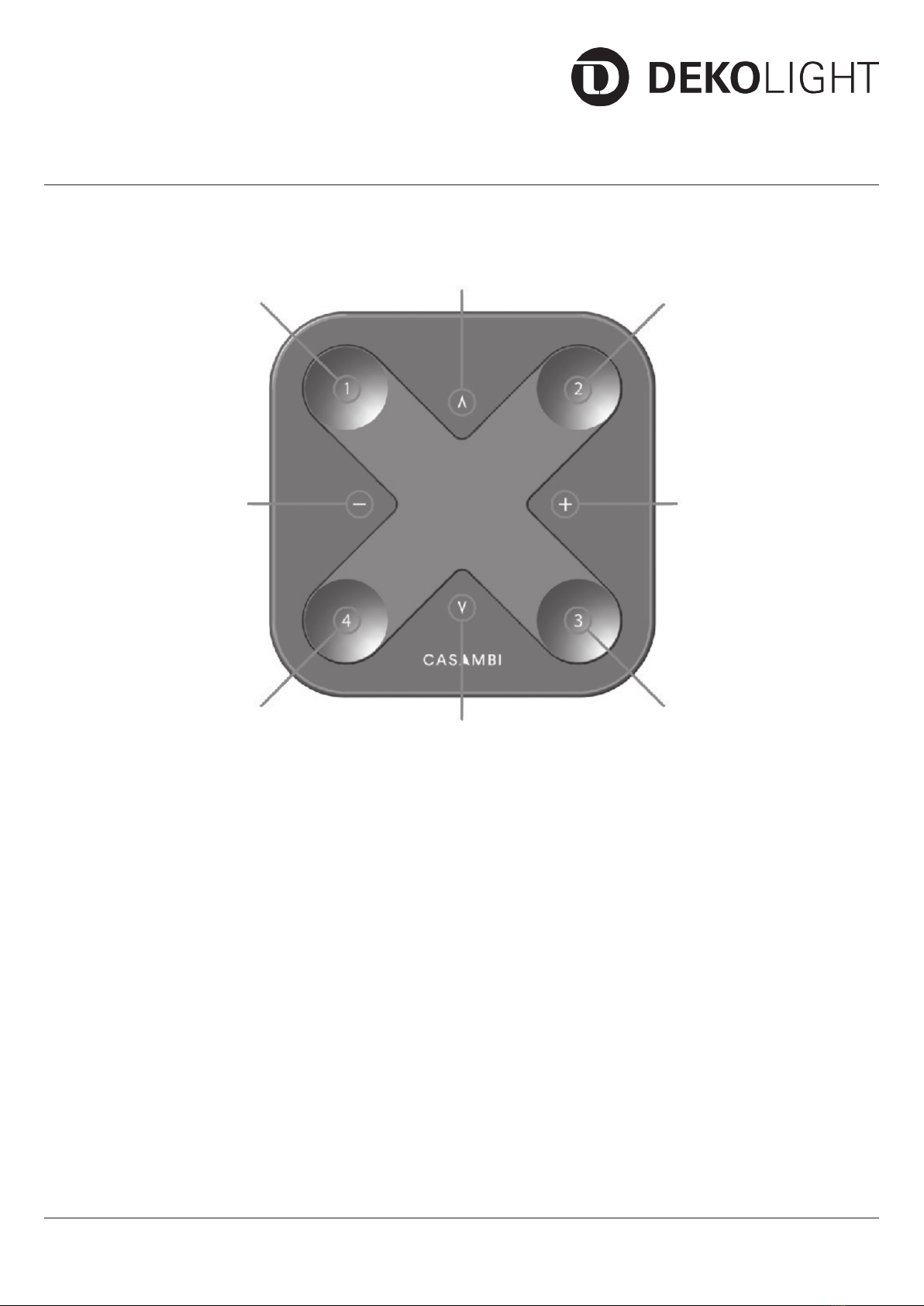

9. Einstellungen
Dimmung runter Dimmung hoch
Voreinstellung 1 Voreinstellung 2
Voreinstellung 3Voreinstellung 4
Mehrzweck Taste „oben“
Mehrzweck Taste „unten“
a. Ausschalten
●drücken und halten der „Dimmung hoch“- und „Dimmung runter“-Taste > 1 Sekunde:
schaltet alle Leuchten im ausgewählten Netzwerk aus
b. Dimmung
●halten der Dimm-Tasten „runter“ / “hoch“
Sanftes Dimmen des zuletzt gewählten Presets, Zyklus dauert 5 Sekunden
●tippen der „Dimmung runter“-Taste
die Gewählte Preset Einstellung wird auf 0% gedimmt
●tippen der „Dimmung hoch“-Taste
die Gewählte Preset Einstellung wird auf 100% gedimmt

Produkt-Hinweise
Bedienungsanleitung
Artikel Nr.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 7 / 14
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 2014/53/EU RED.
Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.
https://shop.deko-light.com/
c. Voreinstellungstasten 1-4
Die Voreinstellungstasten können über die Casambi App konguriert werden.
Die gewählte Voreinstellung wird beleuchtet.
mögliche Programmierung:
Individuelle Leuchtensteuerung
Gruppensteuerung
Steuerung aller Leuchten
Szenen abrufen
Animation abrufen
●Tippen der Voreinstellungstaste
Anschalten der gewählten Voreinstellung
●erneutes Tippen der Voreinstellungstaste
Ausschalten der gewählten Voreinstellung
d. Farbtemperatur
●drücken und halten der Multifunktionstasten
ändert die Farbtemperatur weich, der Zyklus dauert 5 Sekunden
●drücken der Multifunktionstaste „oben“
wechselt zur wärmsten Farbtemperatur
●drücken der Multifunktionstaste „unten“
wechselt zur kältesten Farbtemperatur
e. Verhältnis indirekter/direkter Beleuchtung
(Die Summe von indirekt/direkt ist in allen Fällen 100%)
●drücken und halten der Multifunktionstaste „oben“
dimmt sanft die indirekte Beleuchtung, der Zyklus dauert 5 Sekunden
●drücken und halten der Multifunktionstaste „unten“
dimmt sanft die direkte Beleuchtung, der Zyklus dauert 5 Sekunden
●drücken der Multifunktionstaste „oben“
der indirekte Teil erhöht sich auf die maximale Stufe
●drücken der Multifunktionstaste „unten“
der direkte Teil erhöht sich auf die maximale Stufe

Product-Notes
Manual
Casambi Bluetooth Wall-Controller Xpress
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
Xpress is a wireless user interface that brings huge exibility to
interior design as furniture can be replaced or even walls can be
rebuilt without having to take wiring of switches or switch placement
into account. The switch can be kept wherever the user needs it
and it gives direct access to all the important Casambi lighting
control functionalities.

Product-Notes
Manual
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
Contents
Safety Instructions ................................................................................................................................ page 10
Proper Use............................................................................................................................................ page 11
Care ...................................................................................................................................................... page 11
Faulty Function ..................................................................................................................................... page 11
Storage and Disposal ........................................................................................................................... page 11
Purchased parts package..................................................................................................................... page 11
Technical data....................................................................................................................................... page 11
Installation............................................................................................................................................. page 12
Controlls................................................................................................................................................ page 13

Product-Notes
Manual
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
Dear customer,
thank you for deciding to purchase our product. The product fulls the requirements of e󰀨ective European and
national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
product notes and the operation manual! They contain important information for the start-up and handling. It is
important, therefore, that these documents are archived carefully for referring to information at a later stage.
aufbewahren.
1. Safety Instructions
We are not responsible for any property damage or personal injury caused by failure to observe these
productnotes and manual, improper handling or unauthorised modications.
It can only be installed by a qualied electrician.
Make sure that the item has not been damaged during transport before putting the light into operation. It
maynot be operated if there are any damages to electrical parts.
It may only be operated once removed from the packaging.
The type plate must not be removed.
Do not allow the product to come into contact with extreme heat or naked ames.
Use the supplied fastening material only when it is suited for the installation background.
Before disposal of the packaging material make sure that all components are removed.
Keep packaging material away from the reach of children and pets. The packaging contains small parts
thatmay be swallowed by children.

Product-Notes
Manual
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
2. Proper Use
This product is only intended for lighting purposes and may only be operated on normal or non-ammable
surfaces.
Use the product only in protected and dry interior rooms.
3. Care
Repairs may only be carried out by a qualied electrician.
Use a dry or slightly moistened cloth for cleaning.
Never use any chemicals, ammable cleaning agents or abrasives. These may cause damage to the surface
coating and/or the insulators.
4. Faulty Function
Are the luminaires to be controlled ready / correctly connected and supplied with power?
Control of the connected lines.
Disconnect the wall controller and connected components from the power supply.
Can connected components be controlled with a standard remote control?
Disconnect and reconnect wall controller.
5. Storage and Disposal
Used electronic devices must be brought back to public collection points and must not be disposed of as
household waste.
Storage in a dry and clean environment. Do not strain the product mechanically during storage.
6. Purchased parts package
●1x Bluetooth Wall-Controller Xpress
●1x Battery CR2430
●1x User manual
7. Technical data
Power supply: Battery CR2430 / 3V DC
Protection class: IP20
Signal: Bluetooth
Working temperature: -20°- +40°C
Dimensions (LxWxH): 90 x 90 x 12 mm

Product-Notes
Manual
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
8. Installation

Product-Notes
Manual
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
9. Controlls
Dim down Dim up
Preset Button 1 Preset Button 2
Preset Button 3Preset Button 4
Multipurpose Button „up“
Multipurpose Button „down“
a. Turn O󰀨
●Press the Dim down and Dim up button for more than 1 second:
Turns all lights o󰀨 in selected network
b. Dimming
●Hold the Dim down or Dim up button:
Smooth dimming of last chosen preset, cycle takes 5 seconds
●Tap the Dim down button:
Chosen preset goes to 0%
●Tap the Dim up button:
Chosen preset goes to 100%

Product-Notes
Manual
Article No.: 843049 / 843050
Deko-Light Elektronik-Vertriebs GmbH 29.05.2019
www.deko-light.com / [email protected]
Technical Data can be changed without advance notice. Errors excepted. 1 / 14
The product is CE compliant and meets all the essential requirements of Directive 2014/53/EU RED.
The CE Declaration of Conformity for this product can be obtained at the following address.
https://shop.deko-light.com/
c. Preset Buttons
The Preset buttons of Xpress can be congured via the Casambi app.
A light indicates the selected preset.
possible programming:
Individuelle Leuchtensteuerung
Gruppensteuerung
Steuerung aller Leuchten
Szenen abrufen
Animation abrufen
●Tap:
The chosen preset will turn on
●Tap again:
The chosen preset will turn o󰀨
d. Colour Temperature
●Hold the Multipurpose button:
Changes colour temperature smoothly, cycle takes 5 seconds
●Tap the upper Multipurpose button:
Changes to the warmest colour temperature
●Tap the lower Multipurpose button:
Changes to the coldest colour temperature
e. Indirect/Direct Ratio
(sum of indirect/direct in all cases 100%)
●Hold the upper Multipurpose button:
Dims up smoothly the indirect lighting, cycle takes 5 seconds
●Hold the lower Multipurpose button:
Dims up smoothly the direct lighting, cycle takes 5 seconds
●Tap the upper Multipurpose button:
The indirect part goes to max level
●Tap the lower Multipurpose button:
The direct part goes to max level
