Dell™ PowerEdge™ 2450 Systems
Installing a Fifth SCSI Hard-Disk Drive
This document describes installing and configuring an optional fifth small computer
system interface (SCSI) hard-disk drive in your computer's peripheral bay.
Before You Begin
Before installing a fifth SCSI hard-disk drive, you should install and configure the other
four SCSI drives. If you want to set up the five drives in a split 1 x 2 and 1 x 3 configu-
ration, a second, optional SCSI backplane daughter card must be installed in your
system. (For more information on the daughter card, see “Installing Hard-Disk Drives”
in your system’s Installation and Troubleshooting Guide.) Figure 1-1 illustrates the sys-
tem components associated with the SCSI hard-disk drives.
.

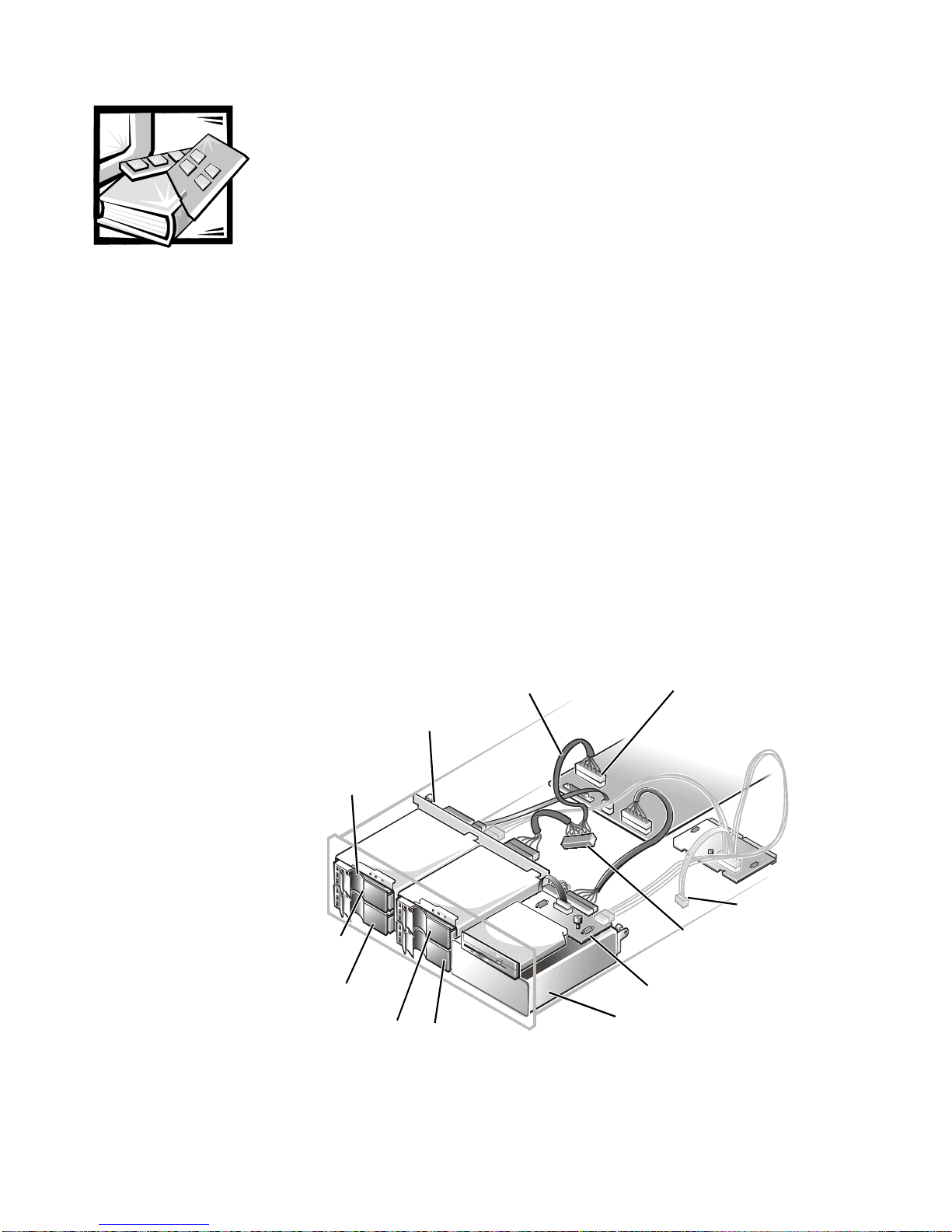

Figure 1-1. Basic SCSI Hard-Disk Drive System Components
SCSI hard-disk
drives (4)
Ultra3 (Ultra160) SCSI
interface connector
(SCSI1)
SCSI backplane board
SCSI backplane board data cable
SCSI ID 0
SCSI ID 2 SCSI ID 3
SCSI ID 1 interposer card
peripheral bay
SCSI interface cable con-
nection for fifth hard-disk
drive
spare power cable

1-2 Dell PowerEdge 2450 Systems —Installing a Fifth SCSI Hard-Disk Drive
Hard-Disk Drive Configuration
The four hard-disk drives connected to the main SCSI backplane board are designated
as SCSI ID 0 through SCSI ID 3 (see Figure 1-1). The fifth hard-disk drive is identified
as SCSI ID 4.
To operate the five drives in a 1 x 5 configuration, attach a single SCSI host adapter to
connector SCSIA on the SCSI backplane board. You can also configure the five drives
in a split (1 x 2 and 1 x 3) configuration if you install a second, optional SCSI backplane
daughter card and a second SCSI host adapter. In this mode, the host adapter
attached to connector SCSIB on the backplane controls slots SCSI ID 0 and SCSI ID 1,
while the host adapter connected to connector SCSIA controls slots SCSI ID 2, SCSI
ID 3, and the fifth drive slot, SCSI ID 4.
Installing a Fifth SCSI Hard-Disk Drive
SCSI hard-disk drives are supplied by Dell in special drive carriers that fit in the hard-
disk drive bays. For a drive carrier to fit in the peripheral bay, you must remove the
peripheral bay and install a special hard-disk drive cage in the bay. You then re-install
this bay-and-cage assembly and insert the drive carrier into the hard-disk drive cage.
To install a fifth SCSI hard-disk drive, perform the following steps.
WARNING: Before you perform the procedures in this section, you must
turn off the computer and disconnect it from its AC power source.
WARNING: See your system documentation for important safety informa-
tion before working inside your computer.
1. Turn off the system, including any attached peripherals, and disconnect the sys-
tem from the electrical outlet.
2. Open the system covers.
3. If the optional plastic bezel is installed, remove it.
For more information, see “Checking Inside the System”in your system’s
Installation and Troubleshooting Guide.
4. If a SCSI tape drive or other drive is currently installed in the peripheral bay, dis-
connect the interface and power cables from the drive.
5. Disconnect all cables connected to the interposer board on top of the peripherals
bay (see Figure 1-1). These cables include the system board interface cable, cool-
ing fan wiring harness, interposer board power cable, and control panel cable
(see Figure 1-2).

support.dell.com Dell PowerEdge 2450 Systems —Installing a Fifth SCSI Hard-Disk Drive 1-3
Figure 1-2. Connectors on the Interposer Board
6. Loosen the thumbscrew at the back corner of the peripheral bay (see Figure 1-3).

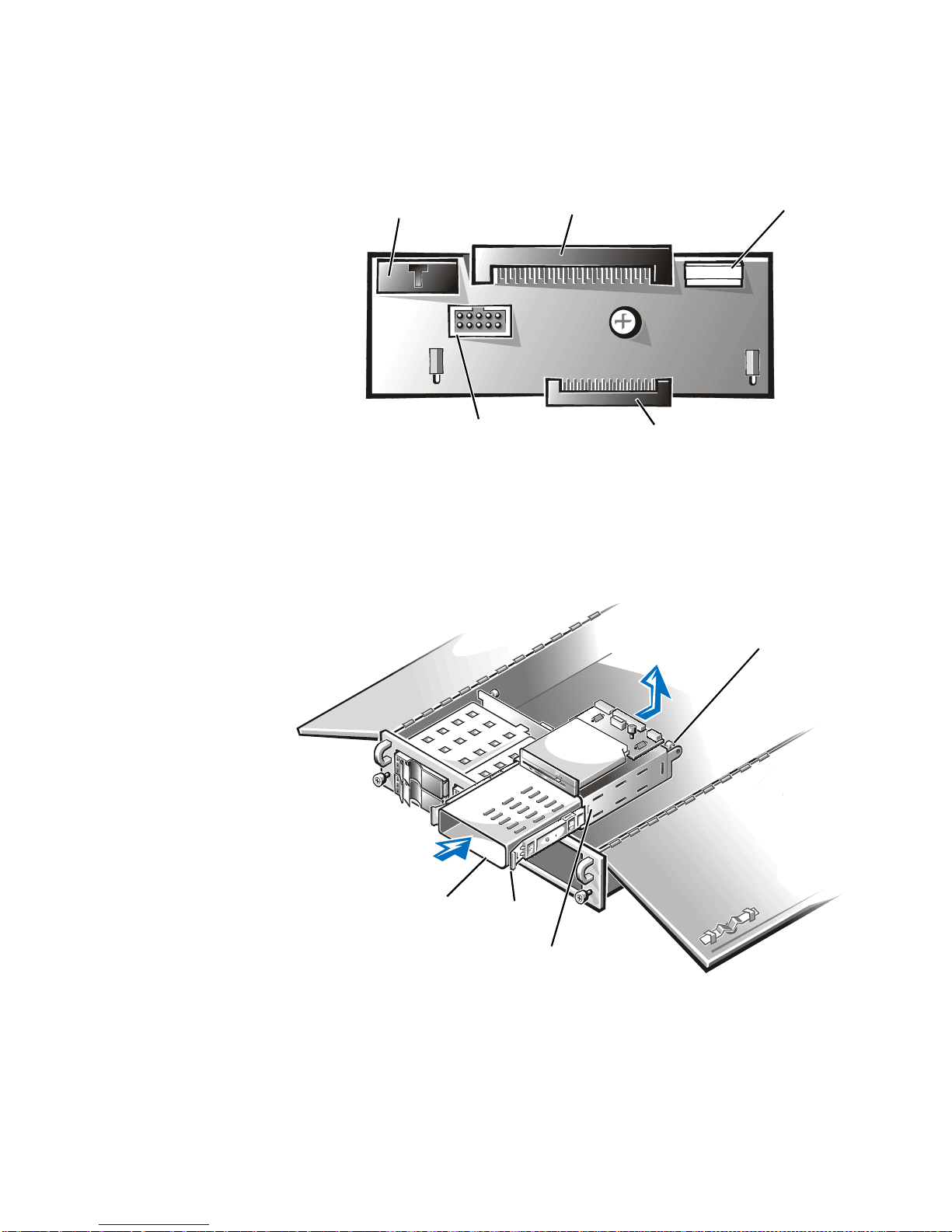

Figure 1-3. Installing the Hard-Disk Drive Cage in the Peripheral
Bay
system board interface
cable connector
interposer board power
cable connector
cooling fan wiring
harness connector
control panel cable connector diskette drive/CD-ROM
drive interface connector
thumbscrew
peripheral bay
hard-disk drive cage rails (2)

1-4 Dell PowerEdge 2450 Systems —Installing a Fifth SCSI Hard-Disk Drive
7. Slide the peripheral bay toward the back of the system approximately 2.5 cm
(one inch); then lift the peripheral bay upwards and set it aside.
8. If the peripheral bay is empty, remove the rectangular plastic insert from the front
of the system chassis.
From the inside of the chassis, push outwards on the center of the plastic insert
to release the insert from the chassis.
9. If a tape drive or other drive is installed in the peripheral bay, release the drive by
pressing the front of each drive rail, and slide the drive out of the bay.
10. Slide the hard-disk drive cage into the peripheral bay until the rails snap into place
(see Figure 1-3).
11. Lower the peripheral bay back into the chassis; then slide the bay forward into
position.
Be careful to avoid trapping power or interface cables underneath the peripheral
bay when you reinstall it.
12. Secure the peripheral bay by tightening the thumbscrew at the back corner of the
cage.
13. Connect the SCSI interface cable (see Figure 1-1) to the SCSI cable connector on
the fifth-drive backplane board at the back of the hard-disk drive cage (see
Figure 1-4).

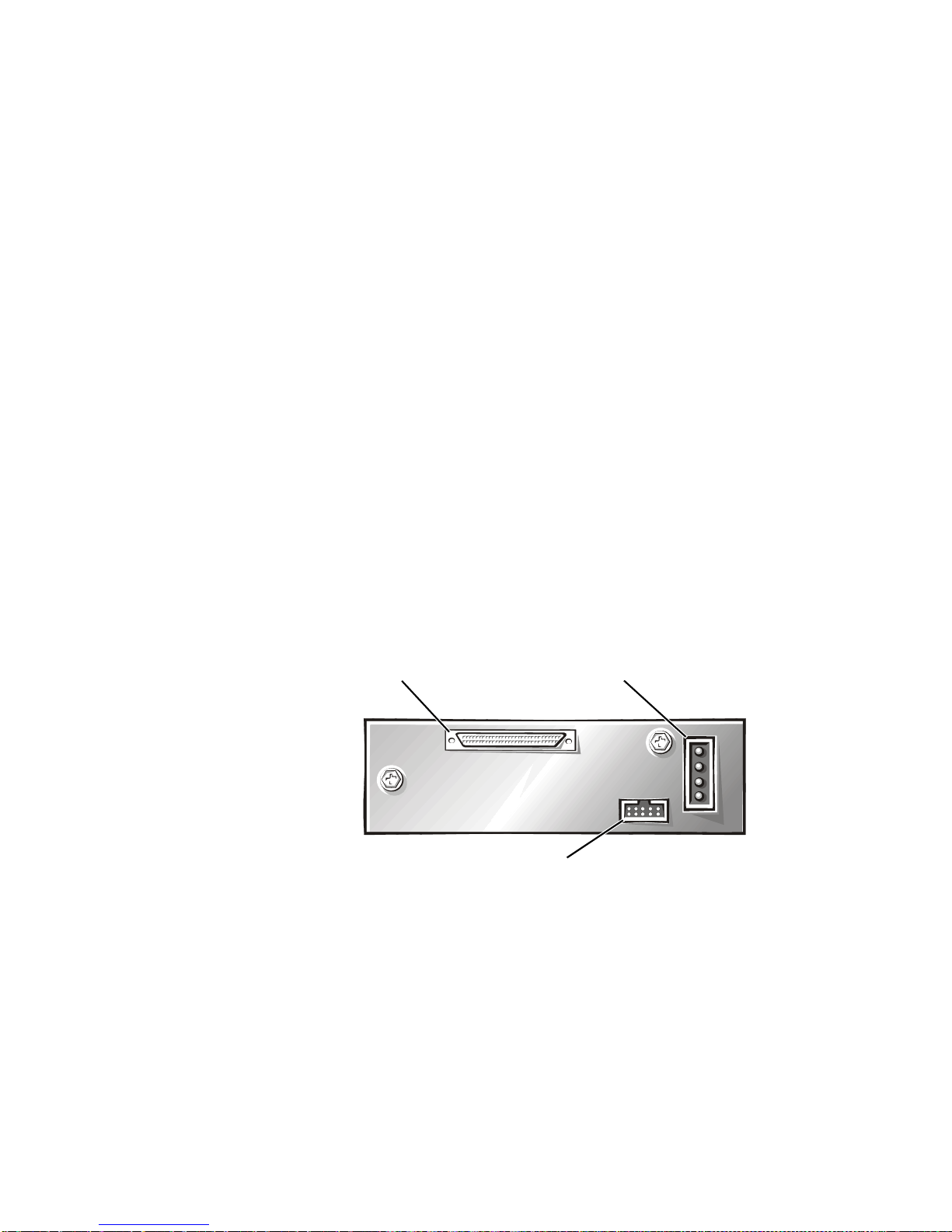

Figure 1-4. Connectors on the Fifth-Drive Backplane Board
14. Connect one end of the ribbon-style interface cable provided in your drive
upgrade kit to the 10-pin interface cable connector on the fifth-drive board (see
Figure 4).
15. Attach the other end of the ribbon-style interface cable to connector DRIVE5 on
the main SCSI backplane board (see Figure 5).
SCSI cable connector
interface cable connector
power connector

support.dell.com Dell PowerEdge 2450 Systems —Installing a Fifth SCSI Hard-Disk Drive 1-5
Figure 1-5. Connectors on the Main SCSI Backplane Board
16. Connect the spare power cable leading from the power supply distribution board
(see Figure 1-1) to the power connector on the fifth-drive backplane board (see
Figure 4).
17. Reconnect the power cable, cooling fan wiring harness, and interposer board
interface cable to the interposer board (see Figure 1-2).
18. Install the fifth hard-disk drive by aligning the edge of the hard-disk drive carrier
with the opening in the front of the hard-disk drive cage, and insert the carrier
into the drive cage (see Figure 1-6).

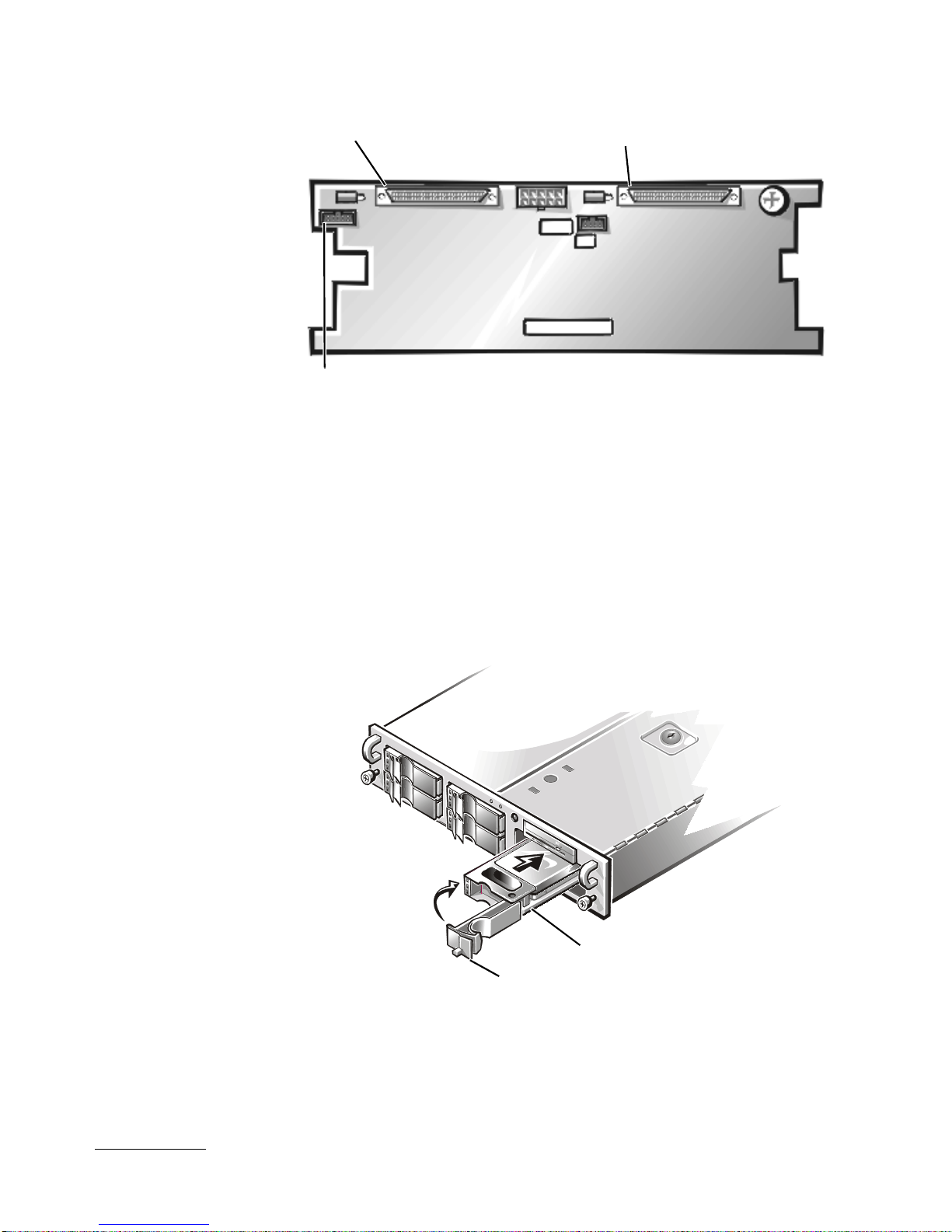

Figure 1-6. SCSI Hard-Disk Drive Carrier
Ultra3 SCSI cable connector (SCSIA)
interface cable connector for fifth-drive board (DRIVE5)
Ultra3 SCSI cable connector (SCSIB)
hard-disk drive carrier handle
hard-disk drive carrier

1-6 Dell PowerEdge 2450 Systems —Installing a Fifth SCSI Hard-Disk Drive
19. Close the hard-disk drive carrier handle to lock the drive carrier in place (see
Figure 1-6).
20. If you removed the computer’s optional plastic bezel in step 3, reinstall it.
21. Check all system cable connections that may have been loosened during this
installation procedure. Arrange cables so that they will not catch on the computer
covers or block the airflow of the fans or cooling vents.
22. Close the system covers.
23. Reconnect the computer and peripherals to their AC power sources, and turn
them on.
24. If the hard-disk drive is a new drive, run the Dell Diagnostics to test the drive.
For information, see “Running the Dell Diagnostics”in your Installation and
Troubleshooting Guide.
