Dell™ PowerEdge™ 860 Systems Information Update
This document provides updated information for your system on the following topics:
• System board information
• Using the setup password
System Board Information
Figure 1 updates the system board information provided in Figure 6-2 of the Hardware Owner’s Manual.

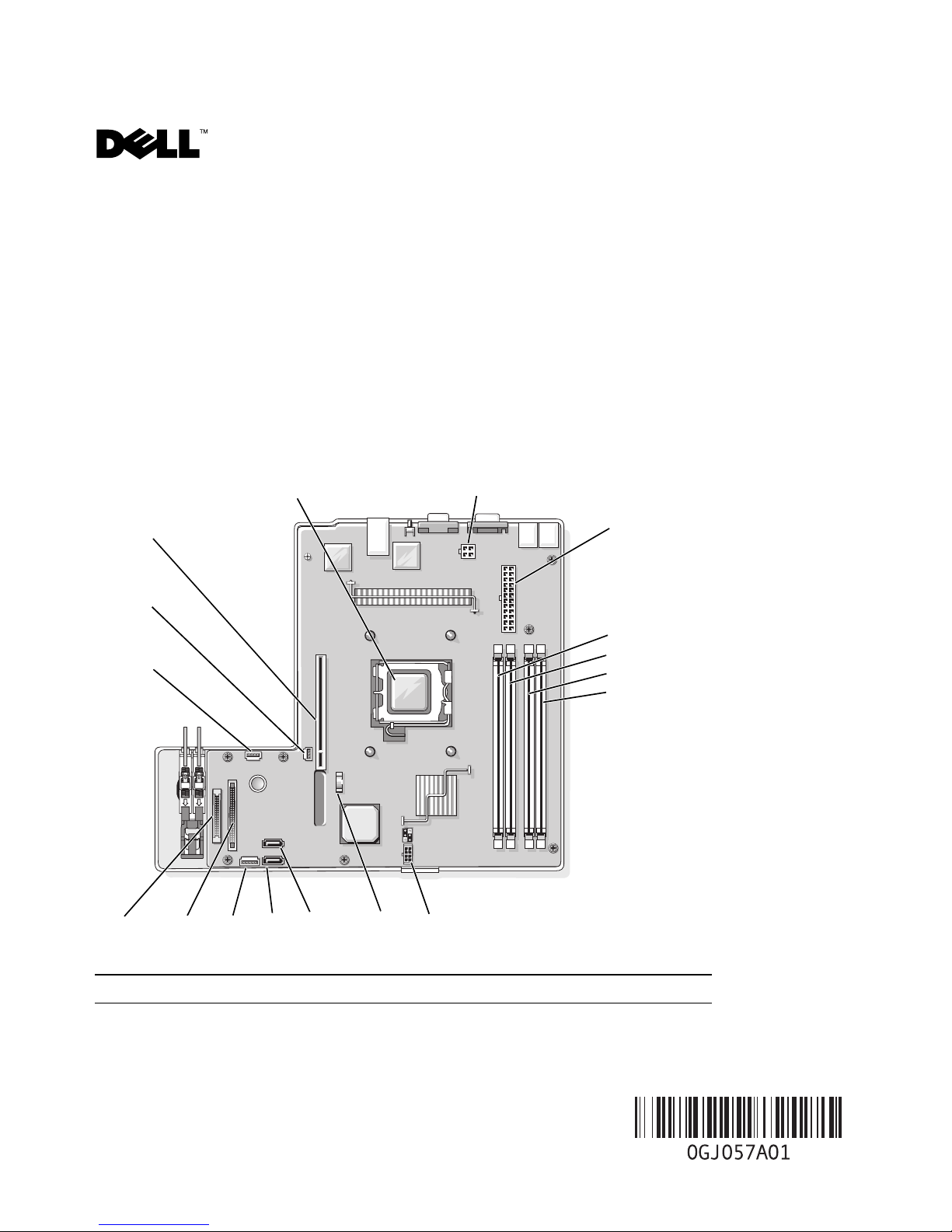

Figure 1. System Board Connectors
Table 1. System Board Connectors
Item Connector Description
1 CPU Processor socket
2 12V Power supply connector
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
September 2006

Using the Setup Password
When a setup password is enabled for the System Setup program, the system gives you one chance to
enter the setup password correctly. If you enter the password incorrectly, the system displays an error
message and opens the System Setup program for viewing only. You will not be able to change any of
the System Setup fields except for the system password. If you have already entered the system password
during the current session, you can change the system password if the Password Status field is set to
Unlocked. To change the Password Status field from Locked to Unlocked, you must enter the correct
setup password.
__________________
Information in this document is subject to change without notice.
© 2006 Dell Inc. All rights reserved. Printed in Malaysia.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc. Other trademarks and trade names may be used in
this document to refer to either the entities claiming the marks and names or their products. Dell Inc. disclaims any proprietary interest
in trademarks and trade names other than its own.
3 PWR_CONN Power supply connector
4 DIMM1_A Memory module
5 DIMM2_A Memory module
6 DIMM1_B Memory module
7 DIMM2_B Memory module
8 FAN Fan power connector
9 BATTERY 3.0 V coin battery connector
10 SATA_0 SATA 0 hard drive connector
11 SATA_1 SATA 1 hard drive connector
12 PCI_FAN PCI fan connector
13 FP_CONN1 Control panel interface connector
14 IDE Optical drive interface connector
15 HD_ACT_CARD Hard drive activity connector (expansion controller)
16 INTRUSION_SWITCH Connector for the chassis intrusion switch
17 RISER_CONN1 Riser card interface connector
Table 1. System Board Connectors (continued)
Item Connector Description

Dell
™
PowerEdge
™
860
系统信息更新
本说明文件针对您的系统提供了有关以下主题的更新信息：
• 系统板信息
• 使用设置口
系统板信息
图
1
更新《硬件用户手册》的图
6-2
中提供的系统板信息。

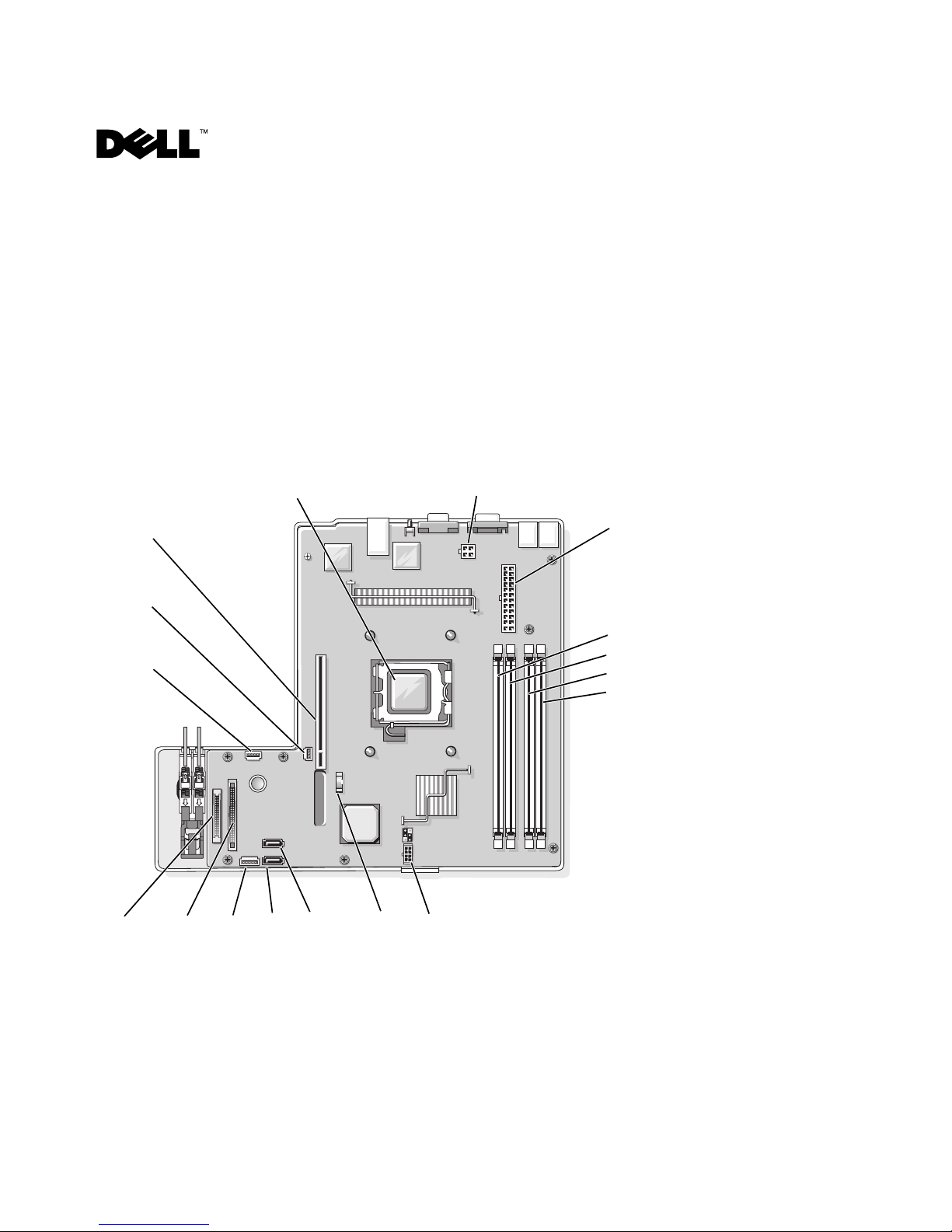

图1. 系统板连接器
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
2006 年9 月

使用设置口令
当对系统设置程序启用设置密码时，系统将向您提供一次机会，让您正确地输入设置密码。如果您输
入的密码不正确，系统将显示一条错误信息，并打开系统设置程序（仅供查看）。除系统密码之外，
您不能更改任何系统设置字段。如果您在当前会话中已输入了系统密码，当
Password Status
（密码状
态）字段设置为
Unlocked
（已解除锁定）时，则可以更改系统密码。要将
Password Status
（密码状态）
字段从
Locked
（已锁定）更改为
Unlocked
（已解除锁定），必须输入正确的设置密码。
__________________
本说明文件中的信息如有更改，恕不另行通知。
©2006DellInc.
版权所有，翻印必究。 马来西亚印制 。
未经 Dell Inc. 书面许可，严禁以任何形式进行复制。
本文中使用的商 ：Dell 和DELL 徽 是 Dell Inc. 的商 。本文件中述及的其它商 和产品名称是指拥有相应商 和产品名
称的公司或其制造的产品。Dell Inc. 对本公司的商 和产品名称之外的其它商 和产品名称不拥有任何专有权。
表1. 系统板连接器
项目 连接器 说明
1CPU 处理器插槽
212V 电源设备连接器
3 PWR_CONN 电源设备连接器
4 DIMM1_A 内存模块
5 DIMM2_A 内存模块
6 DIMM1_B 内存模块
7 DIMM2_B 内存模块
8FAN 风扇电源连接器
9 BATTERY 3.0 V 币形电池连接器
10 SATA_0 SATA 0 硬盘驱动器连接器
11 SATA_1 SATA 1 硬盘驱动器连接器
12 PCI_FAN PCI 风扇连接器
13 FP_CONN1 控制面板接口连接器
14 IDE 光盘驱动器接口连接器
15 HD_ACT_CARD 硬盘驱动器活动连接器 扩充控制器）
16 INTRUSION_SWITCH 机箱防盗开关连接器
17 RISER_CONN1 提升卡接口连接器

Systèmes Dell™ PowerEdge™ 860 -
Mise à jour des informations
Ce document contient une mise à jour des informations concernant les rubriques suivantes :
• Informations sur la carte système
• Utilisation du mot de passe de configuration
Informations sur la carte système
La figure 1 est une version à jour de la figure 6-2 qui se trouve dans le document Hardware Owner's
Manual (Manuel du propriétaire).

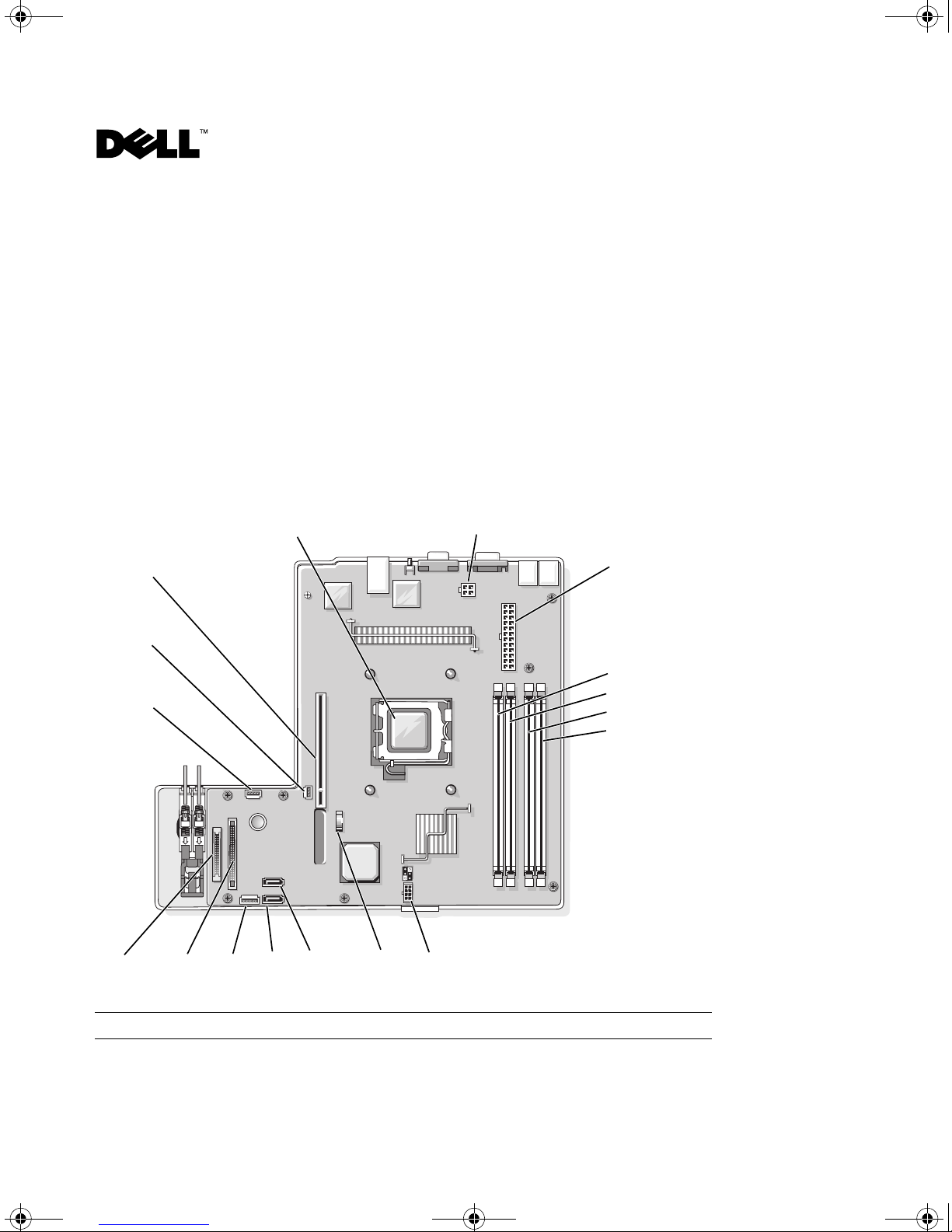

Figure 1. Connecteurs de la carte système
Tableau 1. Connecteurs de la carte système
Numéro Connecteur Description
1 CPU Support du processeur
2 12 V Connecteur du bloc d'alimentation
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
Septembre 2006

Utilisation du mot de passe de configuration
Si vous avez activé la fonction de mot de passe pour le programme de configuration du système, vous
disposez d'une seule tentative pour entrer ce mot de passe correctement. Si vous entrez ce dernier de
façon incorrecte, le système affiche un message d'erreur. Le programme de configuration du système
s'ouvre alors, mais vous ne pourrez y apporter aucune modification à l'exception du mot de passe
système. Si vous avez déjà entré le mot de passe système lors de la session en cours, vous pouvez
le modifier si le champ Password Status (État du mot de passe) a la valeur Unlocked (Déverrouillé).
Pour modifier la valeur de ce champ et passer de Locked (Verrouillé) à Unlocked (Déverrouillé),
vous devez entrer le bon mot de passe de configuration.
__________________
Les informations contenues dans ce document peuvent être modifiées sans préavis.
© 2006 Dell Inc. Tous droits réservés. Imprimé en Malaisie.
La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite.
Marques utilisées dans ce document : Dell et le logo DELL sont des marques de Dell Inc. Tous les autres noms de marques et marques
commerciales utilisés dans ce document se rapportent aux sociétés propriétaires des marques et des noms de ces produits.
Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.
3 PWR_CONN Connecteur du bloc d'alimentation
4 DIMM1_A Barrette de mémoire
5 DIMM2_A Barrette de mémoire
6 DIMM1_B Barrette de mémoire
7 DIMM2_B Barrette de mémoire
8 FAN Connecteur d'alimentation du ventilateur
9 BATTERY Connecteur pour pile bouton de 3 V
10 SATA_0 Connecteur de disque dur SATA 0
11 SATA_1 Connecteur de disque dur SATA 1
12 PCI_FAN Connecteur de ventilateur PCI
13 FP_CONN1 Connecteur d'interface du panneau de commande
14 IDE Connecteur d'interface du lecteur optique
15 HD_ACT_CARD Connecteur du voyant d'activité du disque dur
(contrôleur d'extension)
16 INTRUSION_SWITCH Connecteur du commutateur d'intrusion du châssis
17 RISER_CONN1 Connecteur d'interface de la carte de montage
Tableau 1. Connecteurs de la carte système (suite)
Numéro Connecteur Description

Aktuelle Informationen zu Dell™ PowerEdge™
860-Systemen
Dieses Dokument enthält aktuelle Informationen zum System. Folgende Themen werden behandelt:
• Systemplatine
• Verwenden des Setup-Kennworts
Systemplatine
Abbildung 1 ergänzt die in Abbildung 6-2 der Dokumentation Hardware Owner’s Manual
(Hardware-Benutzerhandbuch) enthaltenen Informationen zur Systemplatine.

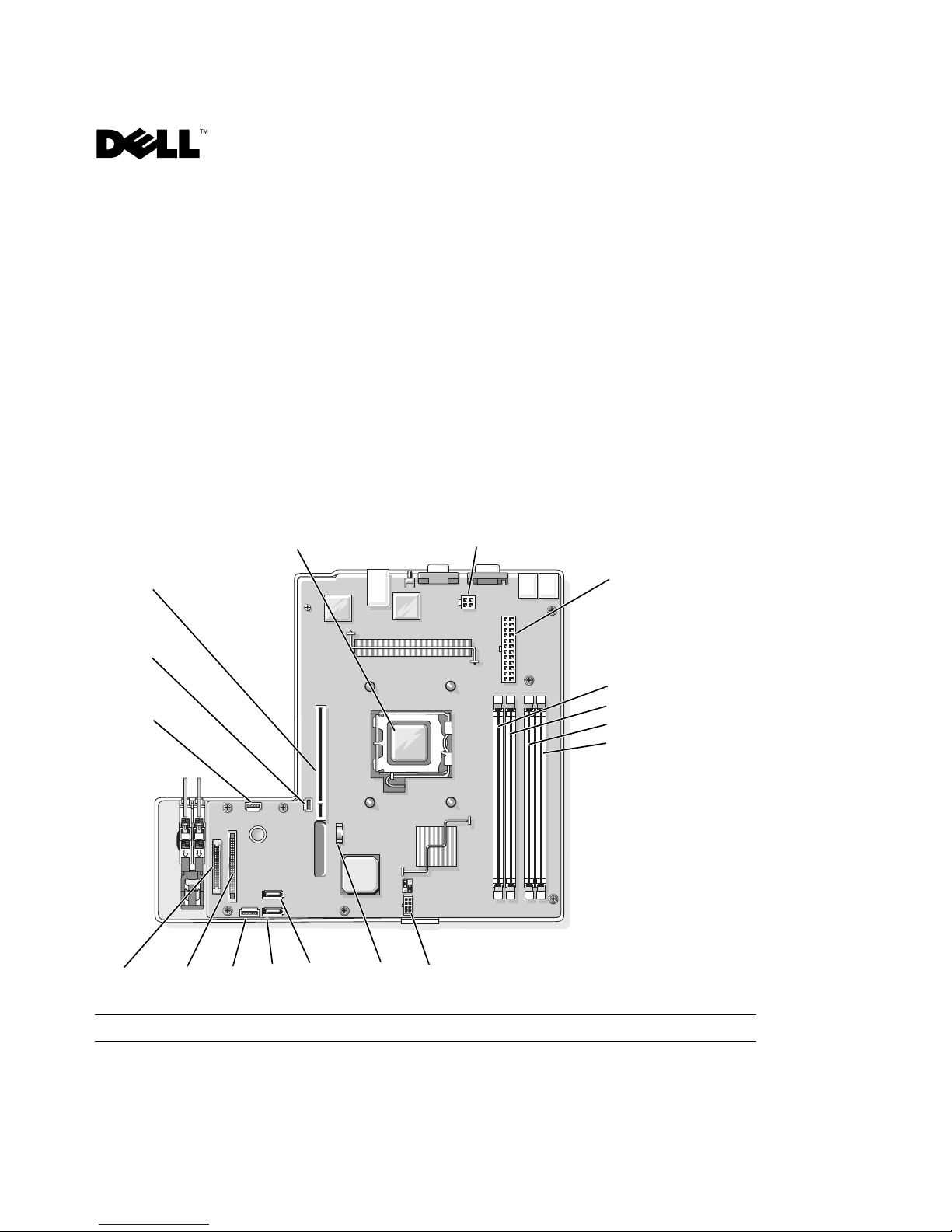

Abbildung 1. Anschlüsse auf der Systemplatine
Tabelle 1. Anschlüsse auf der Systemplatine
Nr. Anschluss Beschreibung
1 CPU Prozessorsockel
2 12 V Netzteilanschluss
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
September 2006
GJ057ap1.fm Page 9 Thursday, September 21, 2006 3:39 PM

Verwenden des Setup-Kennworts
Wenn ein Setup-Kennwort für das System-Setup aktiviert ist, haben Sie einmalig die Möglichkeit, das
Kennwort korrekt einzugeben. Wird das Kennwort nicht korrekt eingegeben, so wird eine Fehlermeldung
angezeigt, und das System-Setup wird nur zur Ansicht geöffnet. Mit Ausnahme des Feldes für das
Systemkennwort können Sie keines der Felder im System-Setup ändern. Das Systemkennwort können
Sie ändern, sofern Sie es während der laufenden Sitzung bereits eingegeben haben und das Feld
Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Um den Wert des Feld
Password Status von Locked (Gesperrt) zu Unlocked (Nicht gesperrt) zu ändern, müssen Sie das
korrekte Setup-Kennwort eingeben.
__________________
Irrtümer und technische Änderungen vorbehalten.
© 2006 Dell Inc. Alle Rechte vorbehalten. Gedruckt in Malaysia.
Die Reproduktion dieses Dokuments in jeglicher Form ohne schriftliche Genehmigung von Dell Inc. ist streng untersagt.
Marken in diesem Text: Dell und das DELL Logo sind Marken von Dell Inc. Andere in diesem Dokument möglicherweise verwendete
Marken und Handelsnamen beziehen sich auf die entsprechenden Eigentümer oder deren Produkte. Dell Inc. erhebt keinen Anspruch
auf Marken und Handelsnamen mit Ausnahme der eigenen.
3 PWR_CONN Netzteilanschluss
4 DIMM1_A Speichermodul
5 DIMM2_A Speichermodul
6 DIMM1_B Speichermodul
7 DIMM2_B Speichermodul
8 Lüfter Lüfterstromversorgung
9 BATTERY Anschluss für 3V-Knopfzellenbatterie
10 SATA_0 Festplattenanschluss SATA 0
11 SATA_1 Festplattenanschluss SATA 1
12 PCI_FAN Anschluss für PCI-Lüfter
13 FP_CONN1 Anschluss für Bedienfeld
14 IDE Schnittstellenanschluss für optisches Laufwerk
15 HD_ACT_CARD Festplattenaktivitätsanschluss für Controller-Karten
16 INTRUSION_SWITCH Anschluss für Gehäuseeingriffschalter
17 RISER_CONN1 Schnittstellenanschluss für Riserkarte
Tabelle 1. Anschlüsse auf der Systemplatine (Fortsetzung)
Nr. Anschluss Beschreibung
GJ057ap1.fm Page 10 Thursday, September 21, 2006 3:39 PM

Dell™ PowerEdge™ 860 システム
のアップデート情報
本書では、以下のトピックについて、お使いのシステムに関するアップデート情報 提供します。
• システム基板情報
• セットアップパスワードの使い方
システム基板情報
図 1 は、『ハードウェアオーナーズマニュアル』の図 6-2 に記載されているシステム基板情報 アッ
プデートするものです。
図1システム基板のコネクタ
表1システム基板のコネクタ
項目 コネクタ 説明
1CPU プロセッサソケット
2 12V 電源ユニットコネクタ
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
2006 年9 月

セットアップパスワードの使い方
セットアップユーティリティでセットアップパスワードが有効に設定されている場合は、セット
アップパスワード 正しく入力する機会が一度だけ与えられます。入力したパスワードが間違って
いると、エラーメッセージが表示され、表示のみのモードでセットアップユーティリティの画面が
開きます。システムパスワード以外のフィールドはどれも変更できません。現在のセッションでシ
ステムパスワードが入力済みの場合は、
Password Status （パスワードステータス）フィールドが
Unlocked （ロック解除）に設定されていれば、システムパスワードの変更が可能です。
Password Status （パスワードステータス）フィールド Locked （ロック）から Unlocked
（ロック解除）に変更するには、正しいセットアップパスワード 入力する必要があります。
__________________
本書の内容は予告なく変更されることがあります。
© 2006 すべての著作権は Dell Inc. にあります。Printed in Malaysia.
Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。
本書に使 されている商標：Dell および DELL ロゴは Dell Inc. の商標です。本書では、必要に応じて上記以外の商標や会
社名が使 されている場合がありますが、それらの商標や会社名は、一切 Dell Inc. に帰属するものではありません。
3 PWR_CONN 電源ユニットコネクタ
4DIMM1_A メモリモジュール
5DIMM2_A メモリモジュール
6DIMM1_B メモリモジュール
7DIMM2_B メモリモジュール
8FAN ファン電源コネクタ
9BATTERY 3.0 V コイン型バッテリーのコネクタ
10 SATA_0 SATA 0 ードドライブのコネクタ
11 SATA_1 SATA 1 ードドライブのコネクタ
12 PCI_FAN PCI ファンのコネクタ
13 FP_CONN1 コントロールパネルインタフェースのコネクタ
14 IDE オプティカルドライブインタフェースのコネクタ
15 HD_ACT_CARD ードドライブ動作インジケータのコネクタ
（拡張コントローラ）
16 INTRUSION_SWITCH シャーシイントルージョンスイッチのコネクタ
17 RISER_CONN1 ライザーカードインタフェースのコネクタ
表1システム基板のコネクタ （続き）
項目 コネクタ 説明

Dell™ PowerEdge™ 860 시스템 설명서 갱신본
본 설명서는 다음 내용에 관한 시스템의 최신 정보를 제공합니다 .
•
시스템 보드 정보
• 설치 암호 사용
시스템 보드 정보
그 1 은 하드웨어 사용 설명서의 그 6-2 에 제공된 시스템 보드 정보의 갱신본입니다 .
그림 1. 시스템 보드 커넥터
표1. 시스템 보드 커넥터
제품 커넥터 설명
1CPU 프로세서 소켓
212V 전원 공급 장치 커넥터
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
2006 년9 월

설치 암호 사용
시스템 설치 프로그램에 설치 암호를 사용할 수 있으면 시스템에서 암호를 입력할 수 있는 기회가 한 번
만
주어집니다 . 암호를 정확하게 입력하지 않을 경우 시스템에서 오류 메시지가 표시되며 시스템 설치
프로그램이 보기용으로만 열립니다 . 시스템 암호 외의 시스템 설치 필드는 변경할 수 없습니다 . 현재 세
션
도중 시스템 암호를 이미 입력했으면 Password Status ( 암호 상태 ) 가 Unlocked ( 잠금 해제 ) 인 경우 시
스템
암호를 변경할 수 있습니다 . Password Status ( 암호 상태 ) 필드를 Locked ( 잠금 ) 에서 Unlocked
( 잠금 해제 ) 로 변경하려면 설치 암호를 정확하게 입력해야 합니다 .
__________________
본설명서에 수록된 정보는 사전 통보 없이 변경될 수있습니다.
© 2006 Dell Inc. All rights reserved. 말레이시아에서 인쇄됨.
어떠한 경우에도 Dell Inc.의사전 승인 없이 무단 복제하는 행위는 엄격하게 금지되어 있습니 .
본설명서에 사용된 상표인 Dell 및DELL 로고 는Dell Inc.의상표입니 . 특정 회사의 표시나 회사명 또는 제품을 지칭하기
위해 른 상표나 상호를 본설명서에서 사용할 수도 있습니 . Dell Inc.는자사가 소유하고 있는 것이외에 기타 모든 등록 상
표및상표 이름에 대한 어떠한 소유권도 보유하지 않습니 .
3 PWR_CONN 전원 공급 장치 커넥터
4 DIMM1_A 메모리 모듈
5 DIMM2_A 메모리 모듈
6 DIMM1_B 메모리 모듈
7 DIMM2_B 메모리 모듈
8FAN 팬전원 커넥터
9 BATTERY 3.0 V 코인 전지 커넥터
10 SATA_0 SATA 0 하드 드라이브 커넥터
11 SATA_1 SATA 1 하드 드라이브 커넥터
12 PCI_FAN PCI 팬커넥터
13 FP_CONN1 제어 패 인터페이스 커넥터
14 IDE 광학 드라이브 인터페이스 커넥터
15 HD_ACT_CARD 하드 드라이브 동작 커넥터 (확장 컨트롤러 )
16 INTRUSION_SWITCH 섀시 침입 스위치용 커넥터
17 RISER_CONN1 라이저 카드 인터페이스 커넥터
표1. 시스템 보드 커넥터 (계속 )
제품 커넥터 설명

Actualización de información del sistema
Dell™ PowerEdge™ 860
En este documento se proporciona información actualizada sobre los temas siguientes relativos
al sistema:
• Información sobre la placa base
• Uso de la contraseña de configuración
Información sobre la placa base
En la figura 1 se actualiza la información sobre la placa base proporcionada en la figura 6-2
del Manual del propietario del hardware.
Figura 1. Conectores de la placa base
Tabla 1. Conectores de la placa base
Nº Conector Descripción
1 CPU Zócalo del procesador
2 12V Conector de la fuente de alimentación
2
1
4
5
6
7
98
3
14 13 12 11
15
10
16
17
Septiembre de 2006

Uso de la contraseña de configuración
Si se ha activado una contraseña de configuración para el programa de configuración del sistema,
éste ofrece una oportunidad para introducir la contraseña correctamente. Si se introduce la contraseña
incorrectamente, el sistema muestra un mensaje de error y abre el programa de configuración del sistema
en modo de visualización únicamente. No será posible cambiar ningún campo del programa de
configuración del sistema, a excepción de la contraseña del sistema. Si ya ha introducido la contraseña
del sistema durante la sesión actual, puede cambiar la contraseña del sistema si el campo Password
Status (Estado de la contraseña) tiene el valor Unlocked (Desbloqueado). Para cambiar el valor del
campo Password Status (Estado de la contraseña) de Locked (Bloqueado) a Unlocked (Desbloqueado),
debe introducir correctamente la contraseña de configuración.
__________________
La información contenida en este documento puede modificarse sin previo aviso.
© 2006 Dell Inc. Reservados todos los derechos. Impreso en Malasia.
Queda estrictamente prohibida la reproducción de este documento en cualquier forma sin la autorización por escrito de Dell Inc.
Marcascomercialesutilizadasenestetexto:DellyellogotipodeDELLsonmarcascomercialesdeDellInc.Otrasmarcasyotrosnombres
comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia
a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
3 PWR_CONN Conector de la fuente de alimentación
4 DIMM1_A Módulo de memoria
5 DIMM2_A Módulo de memoria
6 DIMM1_B Módulo de memoria
7 DIMM2_B Módulo de memoria
8 FAN Conector de alimentación del ventilador
9 BATTERY Conector de la batería de tipo botón de 3 V
10 SATA_0 Conector de la unidad de disco duro SATA 0
11 SATA_1 Conector de la unidad de disco duro SATA 1
12 PCI_FAN Conector del ventilador de PCI
13 FP_CONN1 Conector de interfaz del panel de control
14 IDE Conector de interfaz de la unidad óptica
15 HD_ACT_CARD Conector de actividad de la unidad de disco duro
(controladora de expansión)
16 INTRUSION_SWITCH Conector del interruptor de intrusión en el chasis
17 RISER_CONN1 Conector de interfaz de la tarjeta vertical
Tabla 1. Conectores de la placa base (continuación)
Nº Conector Descripción
