support.dell.com Dell PowerVault 65xF Storage System Information Update 1-1
'HOO3RZHU9DXOW[)
6WRUDJH6\VWHP,QIRUPDWLRQ
8SGDWH
This document updates the installation and service guides for Dell PowerVault 65 x F
storage systems. The information contained in this update explains the correct proce-
dure for turning off power to the PowerVault 65
x F Fibre Channel disk array processor
enclosure (DPE) and supersedes the information contained in the installation and
service guides.
127,&(5HDGWKLVEHIRUHWXUQLQJRIISRZHUWRD'3()DLOXUHWRGRVRFRXOG
UHVXOWLQGDWDORVVRUFRUUXSWLRQ
,ID'3(LV7XUQHG II,PSURSHUO\
If a DPE is improperly turned off, you cannot save write cache data to the vault drives
and a “cache dirty”condition can occur. When that happens, logical unit numbers
(LUN) become inaccessible and the unsolicited event log displays a message such as:
(QFORVXUH'LVN[D&DQ®W$VVLJQ©&DFKH'LUW\
[DIE[ F
In addition, Dell OpenManage™Data Supervisor and Dell OpenManage Data
Administrator shows that the inaccessible LUN is unowned. The LUN may need to be
unbound and rebound. For more information, refer to your Dell PowerVault 65
x F
storage system documentation.
To turn off power correctly, stop any input/output (I/O) activity to the array, then turn
off AC power to the array as explained in the following section, “Turning Off a DPE.”
53WHHbk1.book Page 1 Tuesday, March 14, 2000 5:47 PM

1-2 Dell PowerVault 65xF Storage System Information Update
7XUQLQJ IID'3(
If your array has a standby power supply (SPS), use the SPS circuit breakers to turn off
the DPE (see Figure 1-1). If your array does not have an SPS, use the AC distribution
strips for a rackmount DPE or the power distribution unit (PDU) switches for a desk-
side DPE to turn off power.

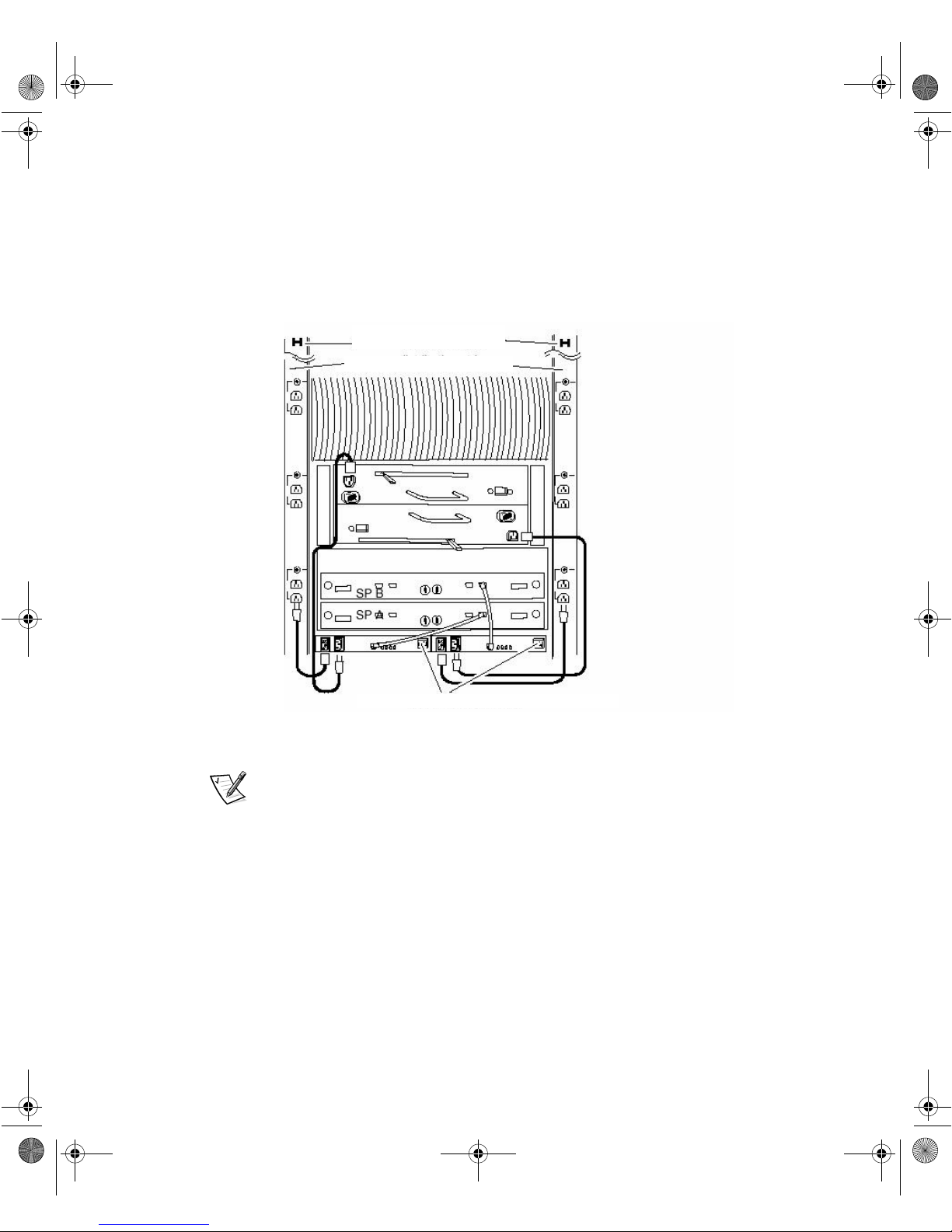

)LJXUH3RZHU9DXOW)
NOTE: In a rackmount DPE, the power in the distribution strips may be controlled by a
circuit breaker located inside the cabinet (if the cabinet has such breakers) or a circuit
breaker located externally to the cabinet.
When you turn off power to an array with an SPS, the On Battery light may come on
for a maximum of 90 seconds while the DPE continues to run. This is a normal condi-
tion. Wait for the On battery light to go off and the fans to stop before continuing
service to the array.
127,&(1H HUUHPR HWKHIDQSDFNDQGWXUQRIIWKHSRZHUVXSSO\36WR
WXUQRIID'3(7KLVFDQUHVXOWLQDFDFKHGLUW\FRQGLWLRQVXFKDVWKHRQH
GHVFULEHGLQWKHSUH LRXVVHFWLRQ´,ID'3(LV7XUQHG2II,PSURSHUO\µ
To turn on power, reverse the procedure.
53WHHbk1.book Page 2 Tuesday, March 14, 2000 5:47 PM

support.dell.com Système de stockage Dell PowerVault 65xF Mise àjour d’informations 2-1
6\VWqPHGHVWRFNDJH
'HOO 3RZHU9DXOW[)
0LVHjMRXUG·LQIRUPDWLRQV
Ce document met àjour les guides d’installation et de maintenance pour les systè-
mes de stockage Dell PowerVault 65
x F. Les informations contenues dans cette mise à
jour expliquent la procédure correcte àadopter pour couper l’alimentation d’une
enceinte DPE (Disk Array Processor Enclosure [Enceinte du processeur de la matrice
de disque]) PowerVault 65
x F Fibre Channel et annulent les informations contenues
dans les guides d’installation et de maintenance.
$9,6/LVH]FHVLQIRUPDWLRQVD DQWG·pWHLQGUHXQHHQFHLQWH'3(9HSDVHQ
SUHQRUHFRQQDLVVDQFHSRXUUDLWHQWUDvQHUXQHSHUWHRXXQHDOWpUDWLRQGHV
GRQQpHV
6LXQHHQFHLQWH'3(HVWpWHLQWHGHPDQLqUH
LQFRUUHFWH
Si une enceinte DPE est éteinte de manière incorrecte, vous ne pourrez pas sauvegar-
der les données cache d’écriture sur les unités de l’enceinte et une situation «cache
dirty »peut survenir. Lorsque cela survient, les LUN (Logical Unit Numbers [Numéros
d’unitélogique]) deviennent inaccessibles et le journal d’événemente non sollicité
affiche un message tel que :
(QFORVXUH'LVN[D&DQ®W$VVLJQ©&DFKH'LUW\
[DIE[ F
(QFHLQWH'LVTXH[D>$IIHFWDWLRQLPSRVVLEOH©&DFKH
'LUW\@[DIE[ F
De plus, le Dell OpenManage™Data Supervisor (Superviseur de données) et le Dell
OpenManage Data Administrator (Administrateur de données) indiquent que le LUN
inaccessible n’est la propriétéde personne. Il se peut que le LUN ait besoin d’être
53WHHbk1.book Page 1 Tuesday, March 14, 2000 5:47 PM

2-2 Système de stockage Dell PowerVault 65xF Mise àjour d’informations
déliépuis ou relié. Pour plus d’informations, reportez-vous àla documentation de
votre système de stockage Dell PowerVault 65
x
F.
Pour éteindre correctement une enceinte DPE, stoppez toute activitéd’entrée/sortie
(E/S) en provenance ou en direction de la matrice, puis coupez l’alimentation en CA
transmise àla matrice comme indiquédans la section suivante, «Éteindre une
enceinte DPE ».
eWHLQGUHXQHHQFHLQWH'3(
Si votre matrice est equipéd’un SPS (standby power supply [bloc d’alimentation de
réserve]), utilisez les disjoncteurs SPS pour éteindre l’enceinte DPE (reportez-vous à
la figure 2-1). Si votre matrice ne comporte pas d’alimentation SPS, utilisez les
barrettes de distribution d’alimentation en CA pour une enceinte DPE montée en rack
ou les commutateurs PDU (Power Distribution Unit [Unitéde distribution de
alimentation]) pour une enceinte DPE àchâssis vertical pour couper l’alimentation.
)LJXUH3RZHU9DXOW)
REMARQUE : Dans une enceinte DPE montée en rack, l’alimentation dans les barret-
tes de distribution peut être contrôlée par un disjoncteur situéàl’intérieur du module
(si le module comporte de tels disjoncteurs) ou un disjoncteur situéàl’extérieur du
module.
Lorsque vous coupez l’alimentation d’une matrice équipée d’un SPS, il se peut que le
voyant On (Activé) de la pile s’allume pendant un maximum de 90 secondes lorsque
%DUUHWWHVGHGLVWULEXWLRQ
GDOLPHQWDWLRQHQ&$
&RPPXWDWHXUVGDOLPHQWDWLRQ
'LVMRQFWHXUV636
53WHHbk1.book Page 2 Tuesday, March 14, 2000 5:47 PM

support.dell.com Système de stockage Dell PowerVault 65xF Mise àjour d’informations 2-3
l’enceinte DPE continue àfonctionner. Il s’agit d’un processus normal. Attendez que
le voyant Activéde la pile s’éteigne et que les ventilateurs s’arrêtent avant de conti-
nuer àeffectuer la maintenance de la matrice.
$9,61HUHWLUH]MDPDLVO·DVVHPEODJHGH HQWLODWHXUVHWQ·pWHLJQH]MDPDLV
OH36SRZHUVXSSO\>EORFG·DOLPHQWDWLRQ@SRXUpWHLQGUHXQHHQFHLQWH'3(
&HFLSHXWHQWUDvQHUXQHVLWXDWLRQ©FDFKHGLUW\ªFRPPHFHOOHGpFULWHGDQV
ODVHFWLRQSUpFpGHQWH©6LXQHHQFHLQWH'3(HVWpWHLQWHGHPDQLqUHLQFRU
UHFWHª
Pour mettre l’enceinte DPE sous tension, effectuez cette procédure àl’envers.
53WHHbk1.book Page 3 Tuesday, March 14, 2000 5:47 PM

2-4 Système de stockage Dell PowerVault 65xF Mise àjour d’informations
53WHHbk1.book Page 4 Tuesday, March 14, 2000 5:47 PM

support.dell.com Dell PowerVault 65xF Speichersystem Informationsaktualisierung 3-1
'HOO3RZHU9DXOW[)
6SHLFKHUV\VWHP
,QIRUPDWLRQVDNWXDOLVLHUXQJ
In diesem Dokument werden die Installations- und Serviceanleitungen für die
Dell PowerVault 65
x F Speichersysteme aktualisiert. Die in dieser Aktualisierung
enthaltenen Informationen erläutern die korrekten Verfahren zum Ausschalten
des PowerVault 65
x F Glasfaserkanal DPE (Disk Array Processor Enclosure
[Plattenanordnungs-Prozessorgehäuse]) und ersetzen die Informationen in den
Installations- und Servicehandbüchern.
+,1:(,69RUGHP$XVVFKDOWHQHLQHV'3(LVWGLHVHV'RNXPHQW]XOHVHQ
$QGHUQIDOOVNDQQHV]X'DWHQ HUOXVWRGHUEHVFKlGLJXQJNRPPHQ
:HQQHLQ'3(XQVDFKJHPlDXVJHVFKDOWHW
ZLUG
Wenn ein DPE unsachgemäß ausgeschaltet wird, können Schreib-Cache-Daten nicht
auf den Vault-Platten gespeichert werden, und der Zustand “Cache fehlerhaft”kann
auftreten. Ist dies der Fall, kann auf LUN (Logical Unit Numbers [Logische
Einheitennummern) nicht zugegriffen werden, und das unaufgeforderte Ergebnispro-
tokoll zeigt eine Meldung, wie z.B. die nachfolgende, an:
(QFORVXUH'LVN[D&DQ®W$VVLJQ©&DFKH'LUW\
[DIE[ F
*HKlXVH3ODWWH[D>.DQQQLFKW]XJHZLHVHQZHUGHQ
&DFKHIHKOHUKDIW@[DIE[ F
Darüber hinaus wird auf dem Dell OpenManage™Data Supervisor und dem
Dell OpenManage Data Administrator angezeigt, daßdie unzugängliche LUN nicht
zugewiesen ist. Die LUN mußu.U. getrennt und neu verbunden werden. Weitere Infor-
mationen sind der Dokumentation zum Dell PowerVault 65
x F Speichersystem zu
entnehmen.
Zum ordnungsgemäßen Ausschalten ist jegliche Eingabe/Ausgabe- (E/A) Aktivität auf
dem Disk-Array zu beenden und das Netzteil auszuschalten. Dieser Vorgang ist im
folgenden Abschnitt, “Ein DPE ausschalten”, beschrieben.
53WHHbk1.book Page 1 Tuesday, March 14, 2000 5:47 PM

3-2 Dell PowerVault 65xF Speichersystem Informationsaktualisierung
(LQ'3(DXVVFKDOWHQ
Wenn Ihr Disk-Array mit einem SPS (Standby Power Supply [Standby-Netzteil]) ausge-
stattet ist, sind zum Ausschalten des DPE die SPS-Überlastungsschalter zu
verwenden (siehe Abbildung 3-1). Wenn Ihr Disk-Array nicht mit einem SPS ausge-
stattet ist, sind die Netzstrom-VerteilerLeisten für ein rackmontiertes DPE bzw. die
Schalter der PDU (Power Distribution Unit [Netzverteilereinheit]) zu betätigen, um ein
Deskside-DPE auszuschalten.
$EELOGXQJ3RZHU9DXOW)
ANMERKUNG: In einem rackmontierten DPE kann der Strom in den Verteilerleisten
von einem im Gehäuse befindlichen Überlastungsschalter (falls das Gehäuse mit
solchen Überlastungsschalter ausgestattet ist) bzw. einem außen am Gehäuse befind-
lichen Überlastungsschalter geregelt werden.
Wenn ein mit SPS ausgestattetes Disk-Array ausgeschaltet wird, leuchtet u.U. die
“Batteriebetrieb”-Leuchte für maximal 90 Sekunden auf, während das DPE
weiterläuft. Hierbei handelt es sich um einen normalen Zustand. Vor dem Fortsetzen
der Array-Wartung warten, bis die “Batteriebetrieb”-Leuchte erlischt und die Lüfter
anhalten.
+,1:(,6(QWIHUQHQ6LHQLHPDOVGLH/IWHURGHUVFKDOWHQ6LHGDV36SRZHU
VXSSO\>QLW]WHLO@DXVXPGDV'3(DXV]XVFKDOWHQ'DGXUFKNDQQHLQIHKOHU
KDIWHU&DFKH=XVWDQGZLHGHULP RULJHQ$EVFKQLWW´:HQQHLQ'3(
XQVDFKJHPlDXVJHVFKDOWHWZLUGµEHVFKULHEHQH HUXUVDFKWZHUGHQ
Zum Einschalten den Vorgang umkehren.
636hEHUODVWXQJVVFKDOWHU
1HW]VWURP9HUWHLOHU HLVWHQ
1HW]VFKDOWHU
53WHHbk1.book Page 2 Tuesday, March 14, 2000 5:47 PM

support.dell.com Dell PowerVault 65xF Sistema de almacenamiento Actualización de información4-1
'HOO3RZHU9DXOW[)
6LVWHPDGHDOPDFHQDPLHQWR
$FWXDOL]DFLyQ GHLQIRUPDFLyQ
Este documento actualiza las guías de instalación y servicio para los sistemas de
almacenamiento Dell PowerVault 65
x F. La información contenida en esta actualización
explica el procedimiento correcto para apagar la alimentación eléctrica del DPE (Disk
Array Processor Enclosure [Gabinete procesador de arreglo de discos]) de canal de
fibra PowerVault 65
x F y supersede a la información contenida en las guías de instala-
ción y servicio.
$9,62/HDpVWRDQWHVGHDSDJDUODDOLPHQWDFLyQGHXQ'3('HQRKDFHUOR
SXHGHRFDVLRQDUSpUGLGDRFRUUXSFLyQGHGDWRV
6LXQ'3(VHDSDJDLQFRUUHFWDPHQWH
Si un DPE se apaga incorrectamente, usted no podráalmacenar los datos escritos en
el cachéa las unidades de seguridad y puede ocurrir una condición de“cachésucio”.
Cuando ésto sucede, los LUN (Logical Unit Numbers [Números de unidad lógica]) se
tornan inaccesibles y el registro de eventos no solicitados muestra un mensaje tal
como:
(QFORVXUH'LVN[D&DQ®W$VVLJQ©&DFKH'LUW\
[DIE[ F
*DELQHWH'LVFR[D>1RSXHGHDVLJQDU©&DFKpVXFLR@
[DIE[ F
Además, el supervisor de datos Dell OpenManage™Data Supervisor y el administra-
dor de datos Dell OpenManage Data Administrator muestran que el LUN inaccesible
no tiene dueño. El LUN puede necesitar ser delimitado y relimitado. Para obtener más
información, consulte la documentación de su sistema de almacenamiento
Dell PowerVault 65
x F.
Para apagar la alimentación correctamente, termine cualquier actividad de
entrada/salida (E/S) al arreglo, y entonces apague la alimentación de CA al arreglo
como se explica en la siguiente sección, “Apagado de un DPE.”
53WHHbk1.book Page 1 Tuesday, March 14, 2000 5:47 PM

4-2 Dell PowerVault 65xF Sistema de almacenamiento Actualización de información
$SDJDGRGHXQ'3(
Si su arreglo contiene una SPS (Standby Power Supply [Fuente de alimentación de
reserva]), utilice los interruptores de circuitos de la SPS para apagar el DPE (consulte
la Figura 4-1). Si su arreglo no contiene una SPS, utilice las tiras de distribución de CA
para un DPE de montaje en estante o los interruptores PDU (power distribution unit
[unidad de distribución de alimentación]) para un DPE de lado de escritorio para
apagar la alimentación.
)LJXUD3RZHU9DXOW)
NOTA: En un DPE de montaje en estante, la alimentación en las tiras de distribución
puede ser controlada por un interruptor de circuitos localizado en el interior del
gabinete (si el gabinete tiene dichos interruptores) o un interruptor de circuitos
localizado al exterior del gabinete.
Cuando usted apaga la alimentación de un arreglo con una SPS, la luz de On Battery
(Batería activada) puede encenderse por un máximo de 90 segundos mientras el DPE
continúa funcionando. Esta es una condición normal. Espere a que la luz de Batería
activada se apague y los ventiladores se detengan antes de continuar dando servicio
al arreglo.
$9,621XQFDGHVPRQWHXQSDTXHWHGH HQWLODGRUQLDSDJXHOD36SRZHU
VXSSO\>IXHQWHGHDOLPHQWDFLyQ@SDUDDSDJDUXQ'3((VWRSXHGHRFDVLR
QDUXQDFRQGLFLyQGHFDFKpVXFLRWDOFRPRODGHVFULWDHQODVHFFLyQSUH LD
´6LXQ'3(VHDSDJDLQFRUUHFWDPHQWHµ
Para encender la alimentación, siga este procedimiento en reversa.
,QWHUUXSWRUHVGH
DOLPHQWDFLyQHOpFWULFD
7LUDVGHGLVWULEXFLyQGH&$
,QWHUUXSWRUHVGHFLUFXLWRVGHOD636
53WHHbk1.book Page 2 Tuesday, March 14, 2000 5:47 PM


ZZZGHOOFRP
3ULQWHGLQWKH86$
,PSULPpDX[86$
*HGUXF WLQGHQ86$
,PSUHVRHQORV((88
31:++5HY$
-
53WHHbk1.book Page 28 Tuesday, March 14, 2000 5:47 PM
