Dell PowerEdge UPS 500T User manual

DelltTower UPS
500W, 1000W, and 1920/1500W
Getting Started With
Your System
Démarrage avec votre système
Erste Schritte Mit Ihrem System
Начало работы c вашей системой
Inicio de su sistema
系统使用 入门指南
系統使用 入門指南
사용자의 시스템 시작하기
はじめに システムについて
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com

DelltTower UPS
500W, 1000W, and 1920/1500W
Getting Started
With Your System
Démarrage avec votre système
Erste Schritte Mit Ihrem System
Начало работы c вашей системой
Inicio de su sistema
系统使用 入门指南
系統使用 入門指南
사용자의 시스템 시작하기
はじめに システムについて
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com

Notes and Warnings
NOTE: A NOTE indicates important information that helps you make better use of your software.
CAUTION: A CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury or in property damage incidents.
WARNING: A WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or
injury.
DANGER: A DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
DANGER: Observe the following instruction to help prevent an imminently hazardous situation which, if not
avoided, will result in death or serious injury:
SThis UPS contains LETHAL VOLTAGES. All repairs and service should be performed by
AUTHORIZED SERVICE PERSONNEL ONLY.ThereareNO USER SERVICEABLE PARTS
inside the UPS.
Information in this document is subject to change without notice.
E2009 Dell Inc. All rights reserved.
Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden.
Trademarks used in this text: Dell and the DELL logo are trademarks of Dell Inc.; Phillips is a registered trademark of Phillips Screw
Company.
Other trademarks and trade names may be used in this document to refer to either the entities claiming the marks and names or their
products. Dell Inc. disclaims any proprietary interest in trademarks and trade names other than its own.
July 2009

1
System Features |
System Features
Providing outstanding performance and reliability, the UPS's unique benefits include:
SBuck and Boost voltage regulation that ensures regulated voltage to your load by correcting voltage
fluctuations.
SStart-on-battery capability for powering up the UPS even if utility power is not available.
SExtended runtime with an optional External Battery Module (EBM) for 1000–1920W UPS
models.
STwo standard communication ports (USB and DB-9 serial port).
SOptional Dell Network Management Card with enhanced communication capabilities for
increased power protection and control.
SNetwork transient protector that guards your network communications equipment from surges.
SAdvanced power management with the Dell UPS Management Software for graceful shutdowns
and power monitoring.
SSequential shutdown and load management through separate receptacle groups called load
segments.
SFirmware that is easily upgradable without a service call.
SBacked by worldwide agency approvals.

2|Finding Information
Finding Information
CAUTION: The Safety, Environmental, and Regulatory Information document provides important safety and
regulatory information.
What are You Looking For? Find It Here
SThe user's guide for my UPS
SThe user's guide for the Dell Network Management
Card
SDell UPS Management Software
NOTE: Documentation and software updates can be
found at support.dell.com.
Dell UPS Disc
SSpecifications
SHow to configure UPS settings
SHow to troubleshoot and solve problems
Dell UPS User's Guide
The user's guide is available on the Dell UPS disc and
on support.dell.com.
SSafety instructions
SRegulatory information
SRecycling information
Safety, Environmental, and Regulatory Information
SWarranty information
STerms and Conditions (U.S. only)
SEnd User License Agreement
Dell Warranty and Support Information
SSupport information Dell Support Website — support.dell.com
NOTE: Select your region or business segment to view
the appropriate support site.

3
Installation and Startup |
Installation and Startup
CAUTION: Before performing the procedures in this document, read and follow the safety instructions and
important regulatory information in your Safety, Environmental, and Regulatory Information document.
CAUTION: The cabinet is heavy [500W: 11.6 kg (25.6 lb); 1000W: 18.3 kg (40.3 lb); 1920/1500W: 30.5 kg (67.2 lb)].
Use caution to unpack and move the cabinet.
This section describes the steps to set up your system for the first time.
Unpacking the System
1Unpack your system and identify each item.
2Discard or recycle the packaging in a responsible manner, or store it for future use.

4|Installation and Startup

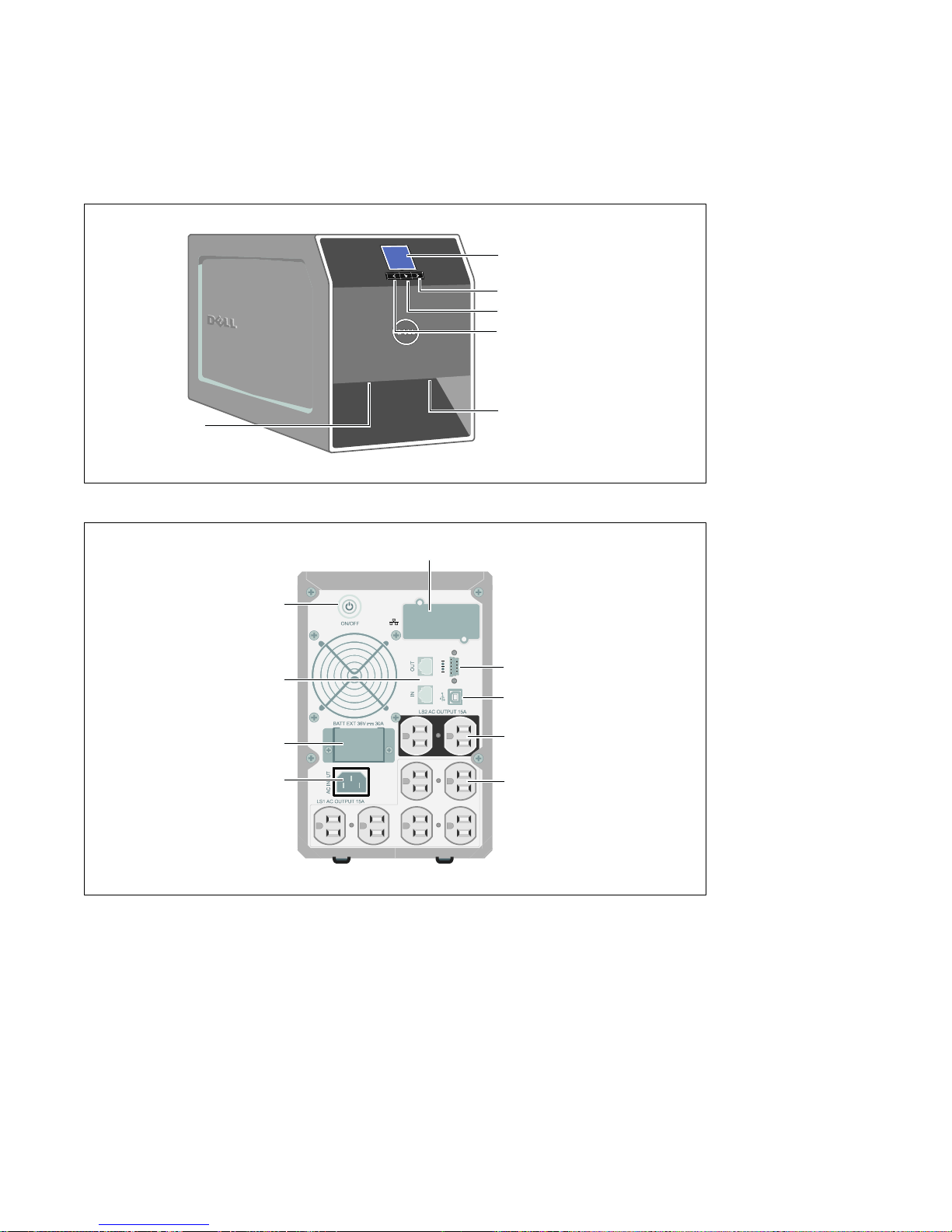

Identifying the UPS
This section shows a front and rear panel of the Dell Tower UPS. Refer to the Dell Line-Interactive
Tower UPS 500W, 1000W, and 1920/1500W User's Guide for all rear panel details.
Cover Latch
Cover Latch
LCD Panel
Scroll Button (Up or Back)
Select Button
Scroll Button (Down or Forward)
Figure 1. The Dell Tower UPS
Communication Port
Six 5-15 Receptacles
(Load Segment 1)
Network Transient
Protector
USB Port
UPS Communication Bay
On/Off Button
IEC-C14 Input
Connector
Two 5-15 Receptacles
(Load Segment 2)
EBM Connector
Figure 2. UPS Rear Panel (1000W, 120V Rear Panel)

5
Installation and Startup |
Removing the UPS Front Cover
3Remove the UPS front cover.
Push the two cover latches to release the front cover and pull up.
Removing the Battery Cover
4Unscrew the thumbscrew on the the metal battery cover and lift up to remove the cover.

6|Installation and Startup

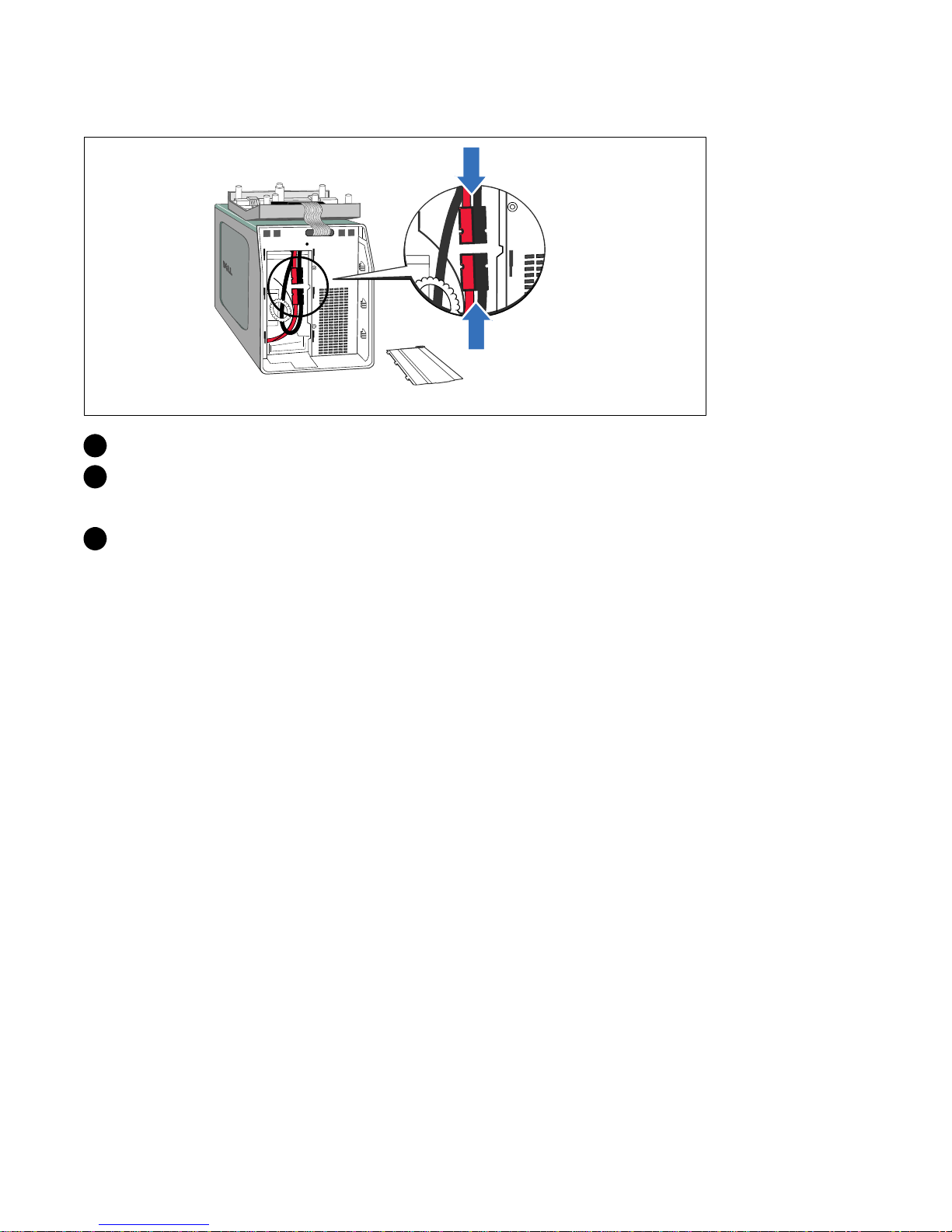

Connecting the Internal Battery Connector
5Connect the internal battery connector.
6Replace the metal battery cover.
Torque the screw to 0.7 Nm (6.2 lb in).
7Replace the UPS front cover.

7
Installation and Startup |

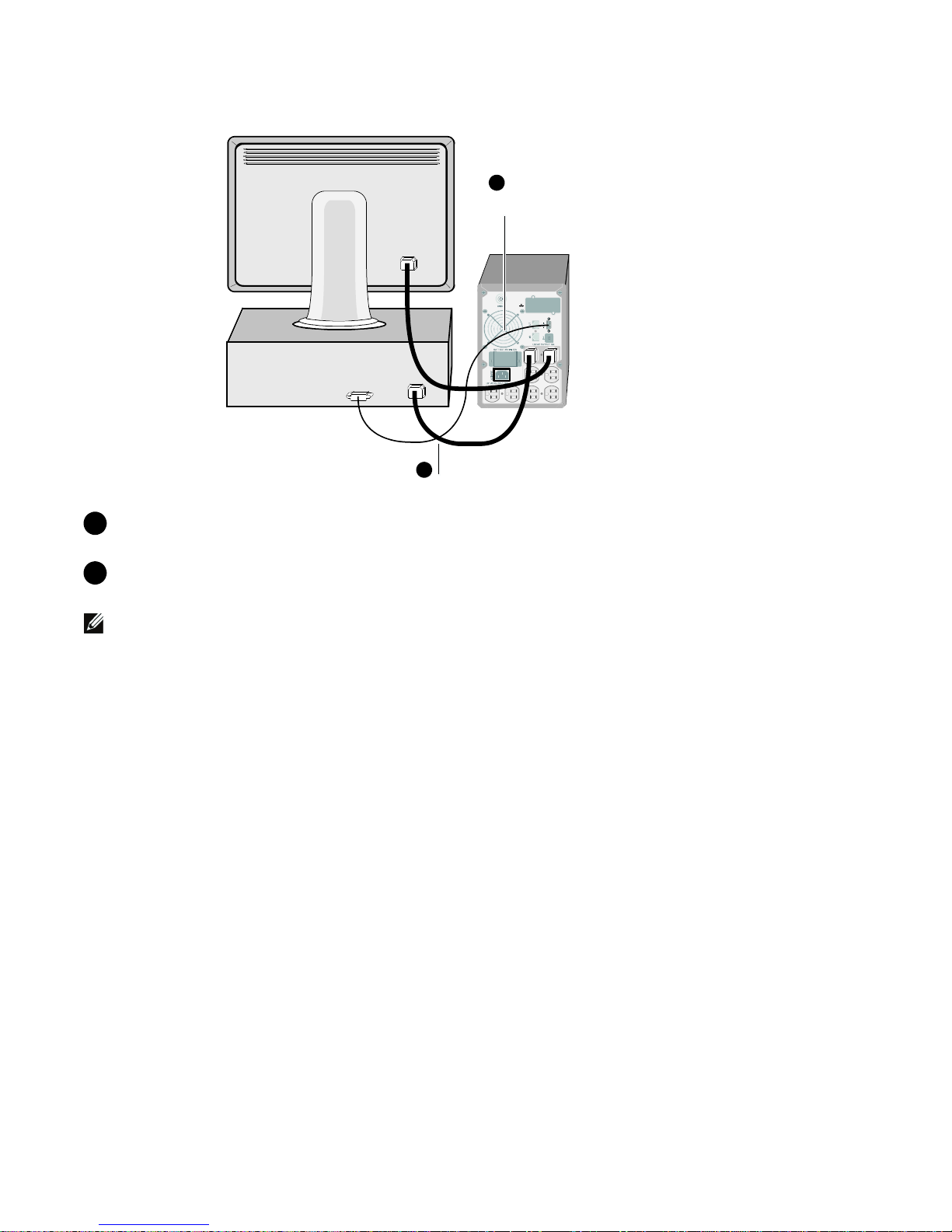

Connecting the Equipment
9
Connect equipment to UPS
Connect communication cable from
computer to UPS (optional)
8
8If you plan to use Dell UPS Management Software, connect your computer to the USB port or
RS-232 port using the supplied cable.
9Plug the equipment to be protected into the UPS output receptacles, but do not turn on the
protected equipment.
NOTE: Verify that the total equipment ratings do not exceed the UPS capacity to prevent an overload alarm.

8|Installation and Startup

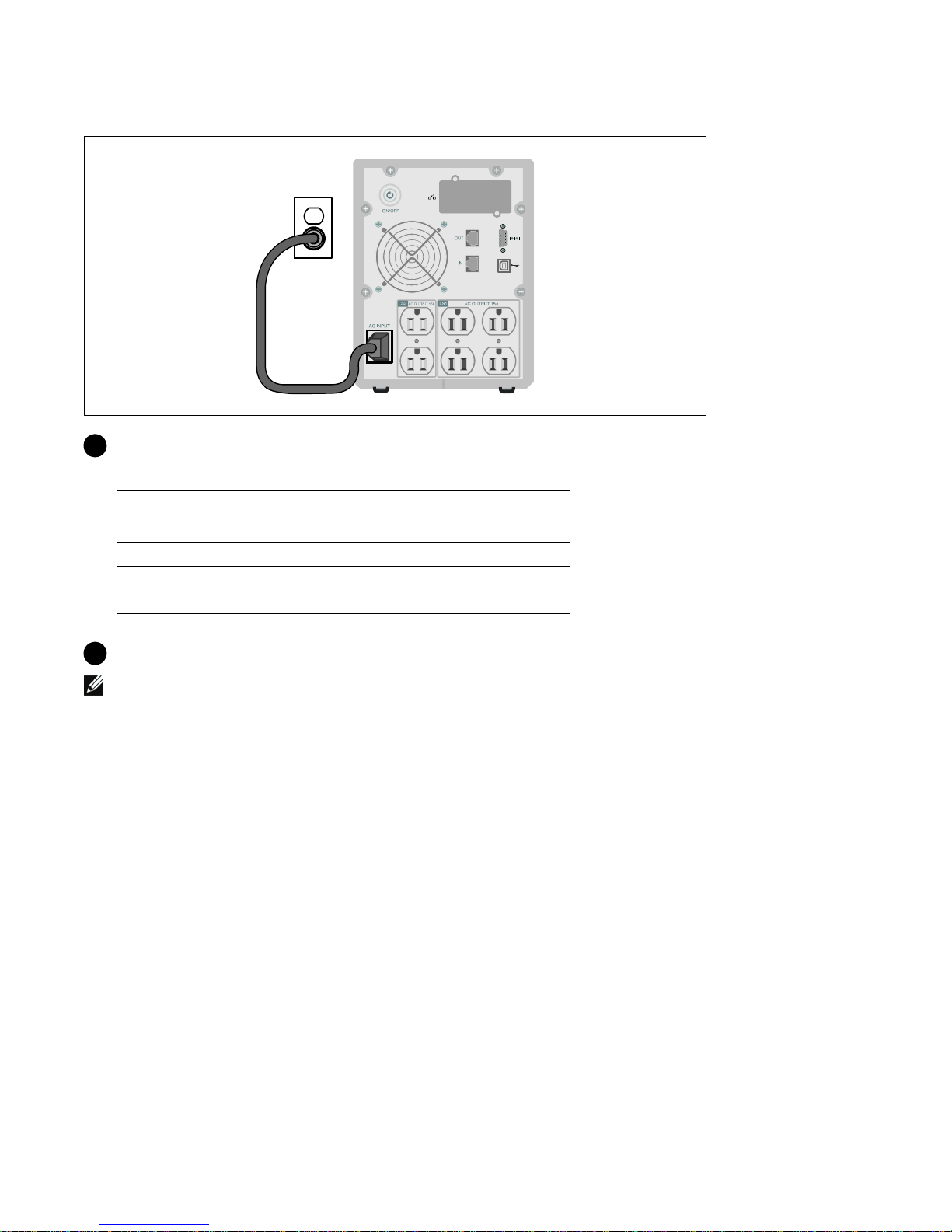

Connecting the Power Cord
10 Verify that the power input to the UPS has adequate upstream overcurrent protection:
Table 1. Minimum Upstream Circuit Breaker Rating
UPS Output Power 120V 208V 230V
500W 15A — 15A
1000W 15A — 15A
1500W (at 100V)
1920W
20A — 15A
11 Plug the UPS power cord into a power outlet.
NOTE: For 1920/1500W models. There are two power cords in the box, one with BSMI and PSE certified
markings that can be used in Taiwan and Japan, another cord is for regions other than Taiwan and Japan.

9
Installation and Startup |

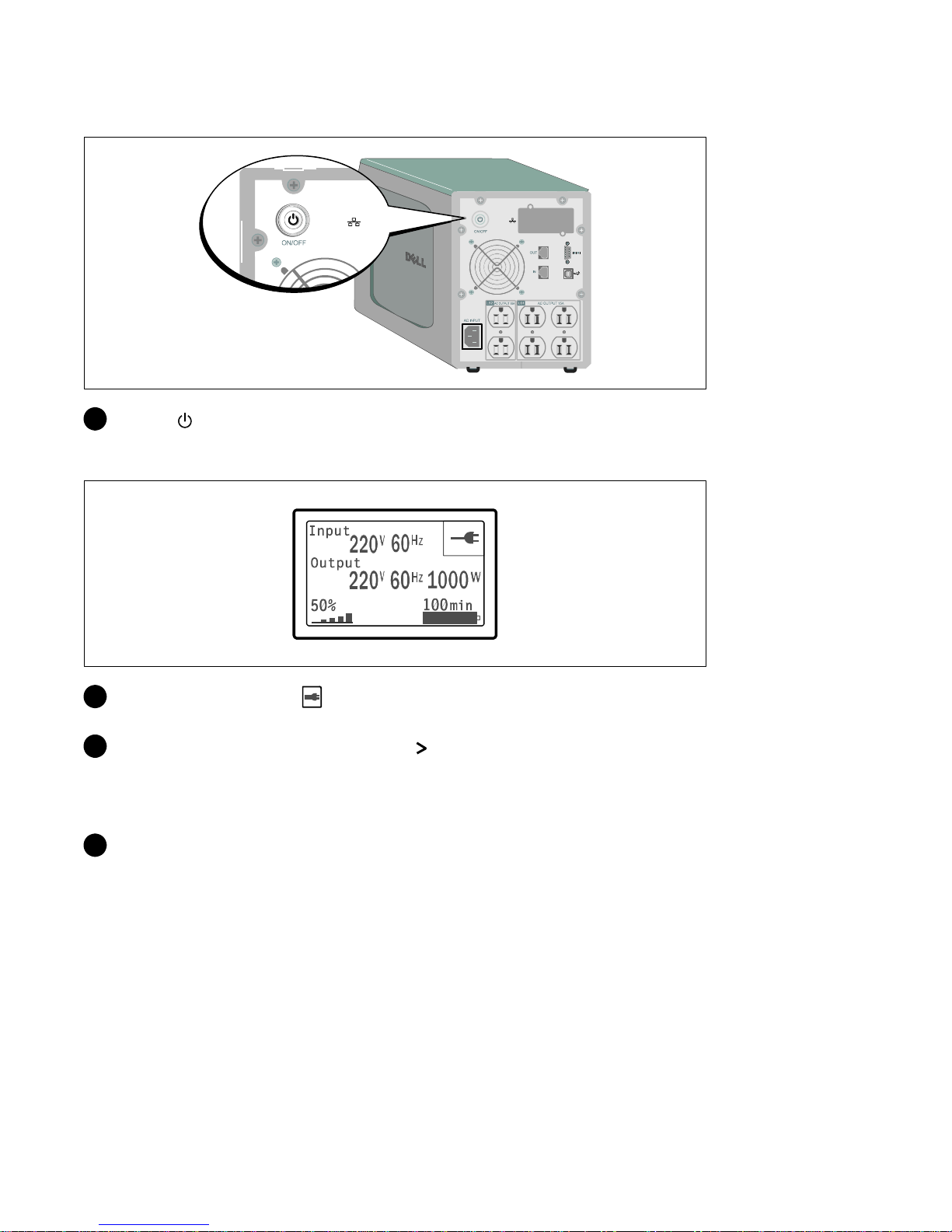

Starting the UPS
12 Press the buttonontheUPSrearpanel.
Completing the Startup
13 Verify that the Normal icon appears on the UPS status summary screen, indicating that the
UPS is operating normally and any loads are powered.
14 On the UPS status summary screen, press the button to check for active alarms or notices.
Resolve any active alarms before continuing. See “Troubleshooting” in the Dell Line-Interactive
Tower UPS 500W, 1000W, and 1920/1500W User's Guide.
If there are no active alarms, a “No Active Alarms” message appears.
15 To change other factory-set defaults, see “Operation” in the Dell Line-Interactive Tower UPS
500W, 1000W, and 1920/1500W User's Guide.

10 |Installation and Startup

Onduleur Tour Dellt
500 W, 1000 W et 1920/1500 W
Démarrage
avec votre système
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com

Remarques et avertissements
REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre logiciel.
DANGER : Un DANGER indique une situation dangereuse imminente qui, si elle n'est pas évitée, provoquera la
mort ou une blessure grave.
AVERTISSEMENT : Un AVERTISSEMENT indique une situation dangereuse potentielle qui, si elle n'est pas évitée,
pourrait provoquer la mort ou une blessure.
ATTENTION : Une ATTENTION indique une situation dangereuse potentielle qui, si elle n'est pas évitée, peut
provoquer une blessure mineure ou légère ou des dommages matériels.
DANGER : Respectez les instructions suivantes pour aider à empêcher une situation dangereuse imminente qui, si
elle n'est pas évitée, peut provoquer la mort ou des blessures graves :
SCet onduleur contient des TENSIONS MORTELLES. Toutes les réparations et tous
les entretiens devront être effectués UNIQUEMENT PAR UN PERSONNEL
D’ENTRETIEN AGRÉÉ. Aucune pièce à l’intérieur de cet onduleur NE PEUT
ÊTRE ENTRETENUE PAR L’UTILISATEUR.
Les informations dans ce document sont soumises à modifications sans préavis.
E2009 Dell Inc. Tous droits réservés.
La reproduction de quelque manière que ce soit sans autorisation écrite de Dell Inc. est strictement interdite.
Marques commerciales utilisées dans ce texte : Dell et le logo DELL sont des marques commerciales de Dell Inc. ; Phillips est une marque
déposée de Phillips Screw Company.
D’autres marques commerciales et noms commerciaux peuvent être utilisés dans ce document pour se référer à des entités revendiquant les
marques et les noms ou leurs produits. Dell Inc. rejette tout intérêt propriétaire dans les marques commerciales et les noms commerciaux ne
lui appartenant pas.
Julliet 2009

13
Caractéristiques du système |
Caractéristiques du système
Offrant une fiabilité et des performances remarquables, les avantages uniques de l'onduleur
comprennent :
SLa régulation de tension Buck and Boost qui assure une tension régulée à votre charge en
corrigeant les fluctuations de tension.
SLa capacité de démarrage-sur-batterie pour alimenter l'onduleur même si le courant du secteur
n'est pas disponible.
STemps d'exécution prolongé avec un Module de batterie externe (EBM) en option pour les
modèles d'onduleur 1000–1920 W.
SDeux ports de communication standards (port série DB-9 et USB).
SCarte de gestion de réseau Dell optionnelle avec capacités de communication améliorées pour une
protection et un contrôle accrus de l'alimentation électrique.
SProtecteur de réseau contre les phénomènes transitoires qui protège votre équipement de
communication réseau contre les surtensions.
SGestion avancée de l'alimentation électrique avec le Logiciel de gestion d'onduleur Dell pour des
coupures progressives et une surveillance de l'alimentation.
SArrêt séquentiel et gestion de charge par des groupes de prises séparés appelés « segments de
charge ».
SMicrologiciel qui peut être facilement mis à niveau sans appeler le service technique.
SSoutenu par des approbations d'organismes dans le monde entier.

14 |Trouver des informations
Trouver des informations
ATTENTION! Le document Informations sur la sécurité, l'environnement et la réglementation fournit des
informations importantes sur la sécurité et la réglementation.
Que recherchez-vous ? Trouvez-le ici
SLe guide d'utilisation de mon onduleur
SLe guide d'utilisation de ma Carte de gestion de
réseau Dell
SLogiciel de gestion d'onduleur Dell
REMARQUE : Les mises à jour des documents et des
logiciels se trouvent sur support.dell.com.
Disque de l'onduleur Dell
SSpécifications
SComment configurer les paramètres de l'onduleur
SComment identifier et résoudre les problèmes
Guide d'utilisation de l'onduleur Dell
Le guide d'utilisation est disponible sur le disque de
l'onduleur Dell et sur support.dell.com.
SInstructions sur la sécurit
SInformations sur la réglementation
SInformations sur le recyclage
Informations sur la sécurité, l'environnement et la
réglementation
SInformations sur la garantie
STermes et conditions (États-Unis uniquement)
SContrat de licence de l'utilisateur final
Informations sur l'assistance et la garantie Dell
SInformations sur l'assistance Site Internet d'assistance Dell — support.dell.com
REMARQUE : Sélectionnez votre région ou votre segment
commercial pour voir le site d'assistance approprié.

15
Installation et démarrage |
Installation et démarrage
ATTENTION! Avant de réaliser les procédures de ce document, lisez et suivez les instructions de sécurité et
les informations importantes sur la réglementation qui figurent dans votre document Informations sur la
sécurité, l'environnement et la réglementation.
ATTENTION! Le module est lourd [500 W : 11,6 kg (25,6 lb) ; 1000 W : 18,3 kg (40,3 lb) ; 1920/1500 W :
30,5 kg (67,2 lb)]. Prenez toutes les précautions nécessaires pour déballer et déplacer le module.
Cette section décrit les étapes de configuration de votre système pour la première fois.
Déballage du système
1Déballez votre système et identifiez chaque élément.
2Jetez ou recyclez l'emballage d'une façon responsable, ou conservez-le pour une utilisation
ultérieure.

16 |Installation et démarrage
Identification de l'onduleur
Cette section montre un panneau avant et arrière de l'onduleur Tour Dell. Reportez-vous au Guide
d'utilisation de l'onduleur en baie Line-Interactive 500 W, 1000 W et 1920/1500 W pour tous les détails
sur le panneau arrière.
Loquet du couvercle
Loquet du couvercle
Panneau LCD
Bouton de défilement
(haut ou arrière)
Bouton de sélection
Bouton de défilement (bas ou avant)
Figure 1. Onduleur Tour Dell
Port de communication
Sixprises5-15
(Segment de charge 1)
Protecteur de réseau contre les
phénomènes transitoires
Port USB
Baie de communication de
l'onduleur
Bouton Marche/Arrêt
Connecteur d'entrée
CEI-C14
Deux prises 5-15
(Segment de charge 2)
Connecteur de l'EBM
Figure 2. Panneau arrière de l'onduleur (panneau arrière du 1000 W, 120 V)
