Delta MultiChoice T27867 Series User manual

MultiChoice®Valve Trim with Diverter
Installation Instructions
Owners Manual
T27859, T27867, T27897,
T27959, T27967 & T27997
Series
Write purchased model number here.
You May Need
THIS VALVE MEETS OR EXCEEDS THE
FOLLOWING STANDARDS: ASME A112.18.1/
CSA B125.1 and ASSE 1016 (Type -P- or -T-).
CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given.This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary Rotational Limit Stop adjustments
at the time of installation and further adjustments
may be necessary due to seasonal water
temperature change.YOU MUST inform the
owner/user of this requirement by following
the instructions. If you or the owner/user are
unsure how to properly make these adjustments
please refer to page 7 and if still uncertain, call
us at 1-800-345-DELTA.
After installation and adjustment, you must afx
your name, company name and the date you
adjusted the Rotational Limit Stop to the caution
label provided and apply or attach the label to
the back side of the closest cabinet door and the
warning label to the water heater. Leave this
Instruction Sheet for the owner’s/user’s
reference.
WARNING:This pressure balanced or
thermostatic bath valve is designed
to minimize the effects of outlet water
temperature changes due to inlet pressure
changes, commonly caused by dishwashers,
washing machines, toilets and the like. It may
not provide protection from hot water burns
when there is a failure of other temperature
controlling devices elsewhere in the
plumbing system, if the rotational limit stop
is not properly set or if the hot water
temperature is changed after the settings are
made or if the water inlet changes
due to seasonal changes.
WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of
device shuts off the water flow, it can defeat
the ability of the valve to balance the hot and
cold water pressures.
82667 Rev. B1
82667
Table of Contents:
Warranties ............................................................................... Page 2
Installation Instructions ........................................................... Pages 3 - 7
Clean and care......................................................................... Page 9
Maintenance ............................................................................ Page 9
Cartridge Summary Reference Sheet ..................................... Page 9
Classic Series Replacement Parts .......................................... Page 10-12
For additional replacement parts, visit www.deltafaucet.com
05/09/2016

82667 Rev. B
Lifetime Faucet and Finish Limited Warranty
Parts and Finish
All parts (other than electronic parts and batteries) and
nishes of this Delta® faucet are warranted to the original
consumer purchaser to be free from defects in material
and workmanship for as long as the original consumer
purchaser owns the home in which the faucet was first
installed or, for commercial users, for 5 years from the
date of purchase.
Electronic Parts and Batteries (if applicable)
Electronic parts (other than batteries), if any, of this Delta®
faucet are warranted to the original consumer purchaser
to be free from defects in material and workmanship for 5
years from the date of purchase or, for commercial users,
for one year from the date of purchase. No warranty is
provided on batteries.
Delta Faucet Company will replace, FREE OF CHARGE,
during the applicable warranty period, any part or finish
that proves defective in material and/or workmanship under
normal installation, use and service. If repair or replacement
is not practical, Delta Faucet Company may elect to refund
the purchase price in exchange for the return of the
product. These are your exclusive remedies.
Delta Faucet Company recommends using a professional
plumber for all installation and repair.We also recommend
that you use only genuine Delta® replacement parts.
Delta Faucet Company shall not be liable for any damage to
the faucet resulting from misuse, abuse, neglect or improper
or incorrectly performed installation, maintenance or repair,
including failure to follow the applicable care and cleaning
instructions.
Replacement parts may be obtained by calling the applicable
number below or by writing to:
In the United States and Mexico:
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
1-800-345-DELTA (3358)
[email protected]
In Canada:
Masco Canada Limited, Plumbing Group
Technical Service Centre
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358)
[email protected]
Proof of purchase (original sales receipt) from the original
purchaser must be made available to Delta Faucet Company
for all warranty claims unless the purchaser has registered
the product with Delta Faucet Company. This warranty
applies only to Delta® faucets manufactured after January
1,1995 and installed in the United States of America,
Canada and Mexico.
DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
(INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET.
Some states/provinces do not allow the exclusion or
limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you.
This warranty gives you special legal rights. You may also
have other rights which vary from state/province to
state/province.
This is Delta Faucet Company’s exclusive written warranty
and the warranty is not transferable.
If you have any questions or concerns regarding our warranty,
please view our Warranty FAQs at www.deltafaucet.com,
email us at [email protected] or call us at
the applicable number above.
www.deltafaucet.com © 2016 Masco Corporation of Indiana
2

82667 Rev. B
Installation

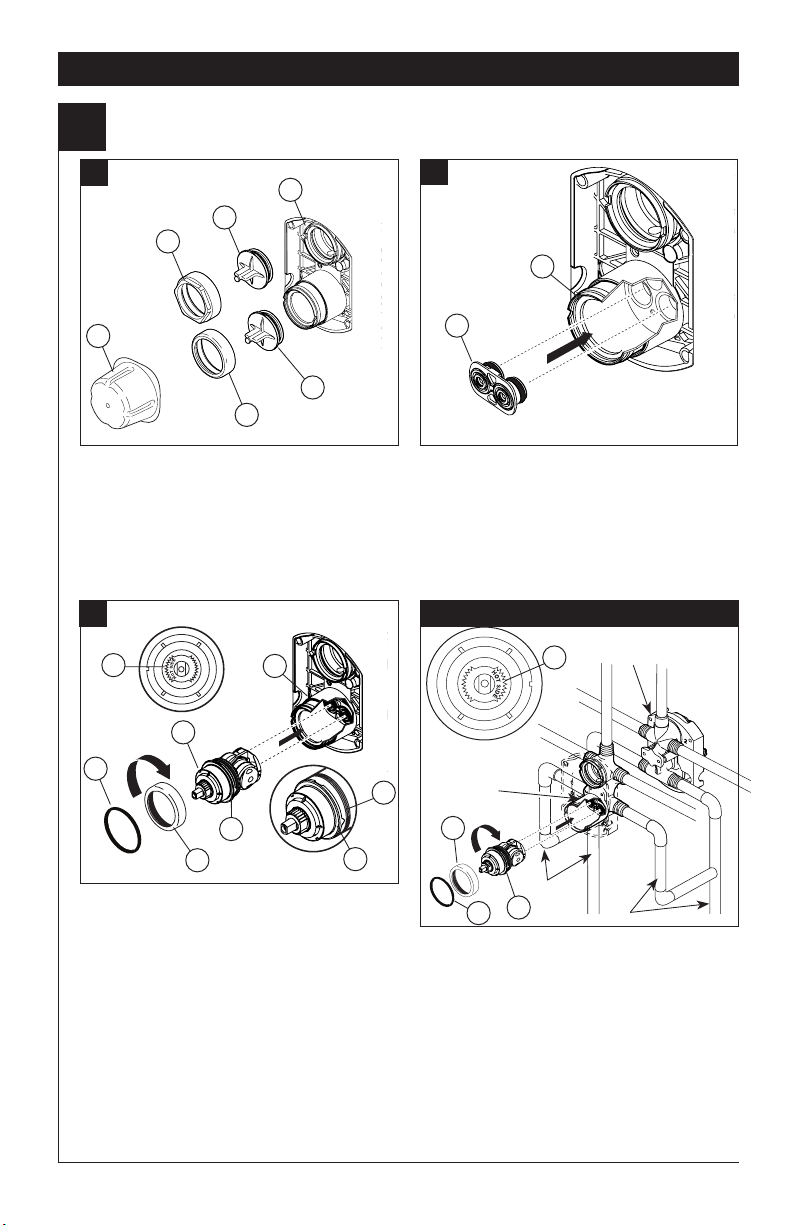

1Cartridge Installation
A. B.
Turn off water supplies. Remove cover (1),
bonnet nuts (2) and test caps (3) from the
rough-in body (4).
Place a bucket or small container over the front
of the valve body and slowly open the water
supplies to ush any debris from the supply
lines before installing the cartridge. Turn the
water supplies back off.
Insert adapter assembly (1) into rough-in
body (2). Make sure the adapter assembly
is correctly positioned and is pressed all
the way down inside rough-in body.
Rotate cartridge (1) so the words “HOT SIDE”
(2) appear on the left. Insert cartridge assembly
into rough-in body. Make sure the key (3) on the
valve cartridge is fully engaged with the slot in
the brass body (4). Insert bonnet nut (5) over
the cartridge and thread onto the body. Hand
tighten securely, slide o-ring (6) over bonnet
and cartridge. A light coating of plumbers
grease applied to o-rings may aid in assembly.
For the exceptions of back to back or reverse
installations (hot on right and cold on left) only:
Rotate valve cartridge (1) so “HOT SIDE”
appears on the right.
Apply silicone lube to the three o-rings shown
above to make the cartridge easier to install and
remove from the rough-in body.
Install the cartridge making sure that the keys
are fully engaged with the slot in the rough-in
body (see step C).
Slide o-ring (3) and bonnet nut (4) over the
cartridge and thread onto the rough-in body.
Hand tighten securely.
3
C. Back to back Installation
Normal Installation
(changes not required)
Reverse
Installation
Cold
Hot
1
2
3
4
2
3
1
2
1
2
3
4
53
4
2
4
31
6

82667 Rev. B
Installation
2Diverter Cartridge Installation
4
For Bonnet Installation
Slide bonnet nut (1) over diverter sleeve (2) and
thread into rough-in body.
Hand tighten securely.
B.
FOR DIVERTER CARTRIDGE INSTALLATION:
Apply silicone lube to the o-ring (2) to make
the diverter sleeve (3) easier to install diverter
cartridge.A light coating of plumbers grease
applied to o-rings (4) may aid in assembly.
Install diverter cartridge (1) assuring that the
locating pin on the bottom of the cartridge
aligns with mating hole in rough-in body.
Slide diverter sleeve (3) over cartridge stem
aligning tabs on the diverter sleeve with slots
in rough-in body (5).
A.
3
1
5
2
1
2
5
4

82667 Rev. B
Installation
3
5

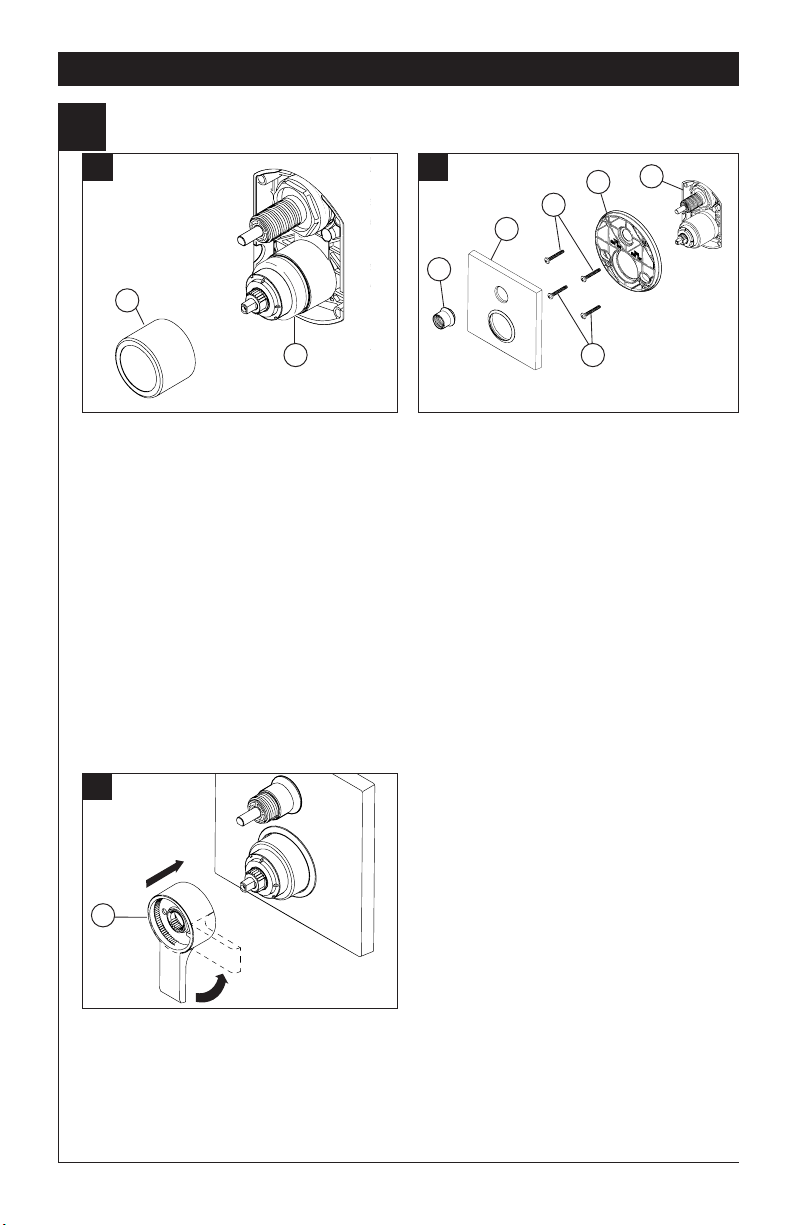

Trim Installation
Trim Sleeve Installation
Slide trim sleeve (1) over the bonnet (2), cartridge
and rough-in body.
Ensure sleeve is properly positioned over the front
of cartridge.
Escutcheon Installation
For nished wall thickness up to 1 1/8". Secure
the backplate (1) to the rough-in body (2) using 4
screws (3) provided.
Note: Be sure backplate is oriented front side
forward and markings are visible.
Slide escutcheon (4) over diverter cartridge, thread
trim nut (5) provided onto diverter sleeve.
Note: For thick wall installations, order
installation kit RP90543 to support finished wall
thickness up to 2 1/8".
On rough or uneven surfaces it is necessary to
apply caulk around the backplate (1) to supplement
the seal. Do not caulk the drip notch in the bottom
of the backplate (1). Do not caulk the escutcheon
(4).
1
2
A. B. 12
5
4
C.
1
Install volume control handle (1) with lever
pointing down, then turn to the on position.
DO NOT SECURE WITH SCREW.
3
3

82667 Rev. B
Installation
4
6

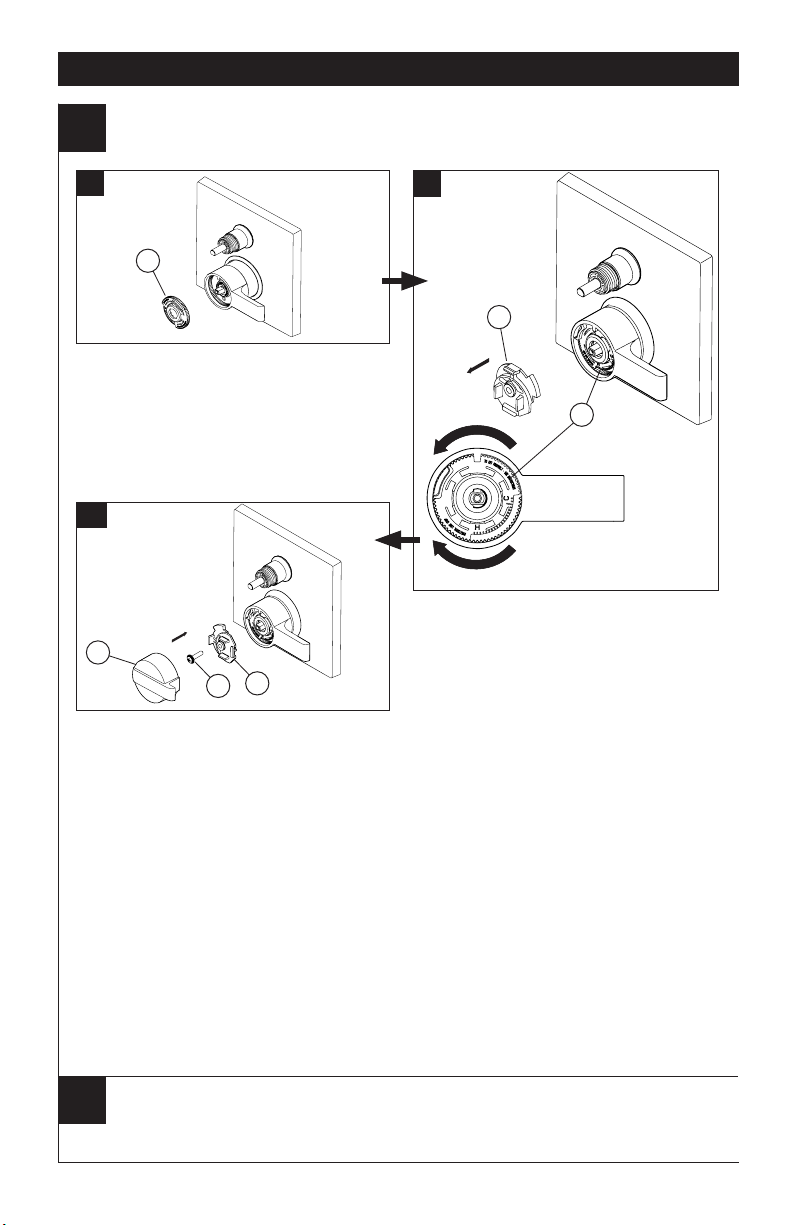

Installation and Adjustment of the Rotational Limit Stop
A. B.
Place the temperature control knob (1) on
volume handle and rotate to the mixed position
(if required). DO NOT SECURE WITH
SCREW. Turn on water supplies; let the water
run until both hot and cold water is as hot/ cold
as possible. Place thermometer in a plastic
tumbler, and hold the tumbler in the water
stream. Record the temperature reading.
If the water temperature is above 120°F, remove
the temperature control knob (1) and rotate the
limit stop (2) clockwise one tooth for every 4°F
- 6°F (approximate) change in temperature. If
water temperature is cooler than desired, rotate
the limit stop counterclockwise.
IMPORTANT: The rst position of the Rotational
Limit Stop (the Limiter) is that position that
restricts the rotation of the stem the most and is
at the maximum clockwise setting. According to
industry standards, the maximum allowable
temperature of the water exiting from the valve
is 120oF. This temperature may vary in your local
area. The Rotational Limit Stop may need to be
readjusted if the inlet water temperature changes.
For instance, during the winter, the cold water
temperature is colder than it is during the summer
which could result in varying outlet temperatures.
Typical temperature for a comfortable bath or
shower is between 90o–110o F.
5Potential scald or thermal shock injury could result due to cross ow if outlet at the shower is
blocked or restricted (e.g., pause control on showerhead). Be sure to point showerhead away
from you when re-starting ow or install inlet check valves on both supply lines to prevent
possible injury.
C.
Hotter
Colder
Secure temperature control knob (1) with
screw (2). snap on temperature control cover
(3) with side snaps onto knob (1).
1
2
1
1
2
3

82667 Rev. B7
6Diverter handle Installation
Installation
B.
2
1
3

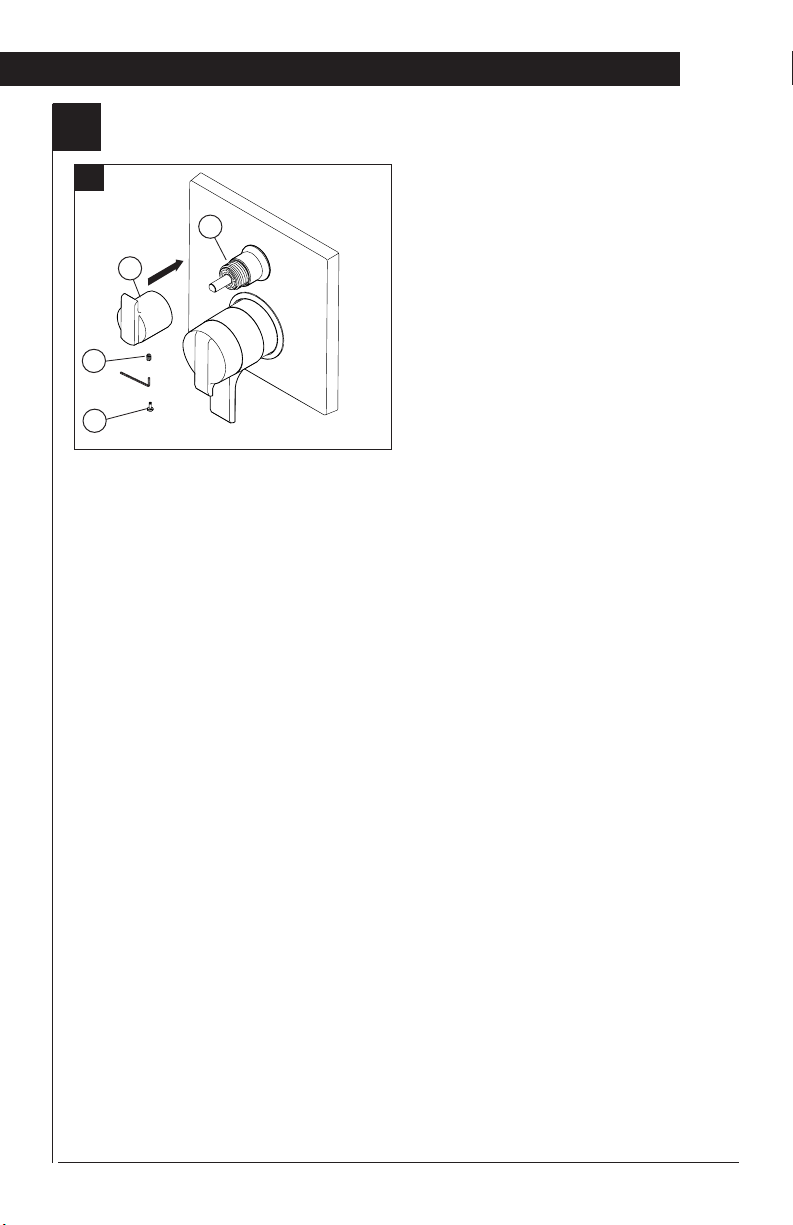

Diverter Handle Installation
Slide diverter handle (1) onto trim sleeve (2).
Using a allen wrench, insert set screw (3) into
handle (1). Applying pressure, insert set screw
cover (4) until properly seated.
4

82667 Rev. B 8
Diverter Handle Reference Sheet
2nd Position ✱
2 ª Posición ✱
2e position ✱
3rd Position
3 ª posición
3e position
1st Position
1 ª posición
1ère position
2nd Position ✱✱
2 ª Posición ✱✱
2e position ✱✱
3rd Position
3 ª posición
3e position
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée
4th Position ✱✱
4 ª posición ✱✱
4e position ✱✱
5th Position
5 ª posición
5e position
6th Position ✱✱
6 ª posición ✱✱
6e position ✱✱
Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement
de l’eau pour les inverseurs à 3 positions
Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement
de l’eau pour les inverseurs à 6 positions
In / Entrada / Entrée In / Entrada / Entrée
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
✱✱ Shared positions do not exist in non-shared cartridges.
✱✱ Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
✱✱ Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
✱ Shared positions do not exist in non-shared cartridges.
✱ Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
✱ Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
1st Position
1 ª posición
1ère position

82667 Rev. B
Clean and Care
Care should be given to the cleaning
of this product. Although its nish is
extremely durable, it can be damaged by
harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry
with a soft towel.
Maintenance
Faucet leaks from showerhead:
SHUT OFF WATER SUPPLIES.
Replace valve cartridge
RP46463 or RP32104
See Helpful Hints 1, 2, 3 & 4.
Helpful Hints:
1. Before removing valve cartridge assembly for any
maintenance, be sure to note the position of the
rotational limit stop on the cap. The valve cartridge
assembly must always be put back in the same
position. BE SAFE! After you have nished the
installation, turn on valve to make sure COLD
WATER FLOWS FIRST.
2. To remove valve cartridge from body, shut off
water supplies and remove handle and bonnet nut.
Do not pry the valve cartridge out of the body with
a screwdriver. Place handle on stem and rotate
counterclockwise approximately 1/4 turn after the
stop has been contacted. Lift valve cartridge out
of body.
Remove seats and springs and replace.
Place the largest diameter of the spring into the
seat pocket rst and then press the tapered end
of the seal over the spring. Reassemble valve
cartridge and replace in body following instructions
given in 1 above.
3. If the water in your area has lime, rust, sand
or other contaminants in it, your pressure
balance valve will require periodic inspection.
The frequency of the inspection will depend
on the amount of contaminants in the water. To
inspect valve cartridge remove it and follow the
steps in note 1 above. Turn the valve to the full
mix position and shake the cartridge vigorously.
If there is a rattling sound, the unit is functional
and can be reinstalled following instructions given
in note 1 above. If there is no rattle, replace the
housing assembly with the proper RP.
Cartridge Summary Reference Sheet
Order RP46463 to
Replace Cartridge.
Grey Upper Cap
V Notch
Adapter
Shorter Tab
T27
9

82667 Rev. B

Instrucciones para la
instalación del Accesorio de la
VálvulMultiChoice®con desviador
Manual para propietarios
T27859, T27867, T27897,
T27959, T27967 & T27997
Serie
Escriba el número del modelo aquí.
Puede necesitar
ESTA VALVULA cumple o excede las siguientes
normas: ASME A112.18.1 / CSA B125.1 y ASSE 1016
(Tipo -P- o -T-).
ADVERTENCIA: Este sistema/dispositivo debe
congurarse por el instalador para asegurar una
temperatura máximo segura. Cualquier cambio en el ajuste
puede aumentar la temperatura de salida por encima del
límite considerado seguro y puede dar lugar a quemaduras
por agua caliente.
AVISO PARA EL INSTALADOR: ¡ATENCIÓN! -Como
el instalador de esta válvula, es su responsabilidad
de INSTALAR y AJUSTAR correctamente esta válvula
según las instrucciones proporcionadas. Esta válvula
no se ajusta automáticamente a los cambios de
temperatura de entrada, por lo tanto, alguien debe
hacer los ajustes necesarios al Tope del Límite
Rotacional en el momento de la instalación y ajustes
adicionales pueden ser necesarios debido a cambios
estacionales de la temperatura del agua. USTED
DEBE informar al propietario/usuario de este requisito
siguiendo las instrucciones. Si usted o el dueño/
consumidor no está seguro de como hacer estos ajustes,
por favor consulte la página 7 y si aún tiene duda,
llámenos al 1-800-345-DELTA.
Después de la instalación y el ajuste, debe colocar su
nombre, nombre de la empresa y la fecha en que ajustó
la perilla de control de la temperatura a la etiqueta de
precaución proporcionada y aplique o pegue la etiqueta en
la parte trasera de la puerta del armario más cercano y la
etiqueta de advertencia al calentador de agua.
Deje esta hoja de instrucciones para referencia del
propietario /usuario.
ADVERTENCIA: Esta válvula termostática de baño está
diseñada para minimizar los efectos de los cambios
de temperatura del agua de salida debido a cambios
de presión y temperatura, causados habitualmente
por los lavaplatos, las lavadoras, los inodoros y otros
aparatos similares. Puede no ofrecer protección contra
las quemaduras por agua caliente cuando hay un fallo
de otros dispositivos para el control de temperatura
en otras partes del sistema de plomería, si el Tope del
Límite Rotacional no está configurado correctamente
o si se cambia la temperatura del agua caliente
después de realizar los ajustes o si el agua admisión
cambia debido a los cambios estacionales.
ADVERTENCIA: No instale un dispositivo de cierre en
cualquiera de las tuberías de salida de agua de esta
válvula. Cuando este tipo de dispositivo cierra el flujo
del agua, pueda aminorar el propósito de la válvula
para balancear las presiones del agua caliente y fría.
82667 Rev. A2/17/2016 1
82667
Tabla de contenido:
Garantía ............................................................................... Página 2
Instrucciones de instalación ................................................ Páginas 3 - 7
Limpieza y cuidado .............................................................. Página 9
Mantenimiento ...................................................................... Página 9
Hoja de referencia para el Cartucho .................................... Página 9
Piezas de repuesto para la serie Classic ............................. Página 10-12
Para obtener piezas de repuesto adicionales, visite www.deltafaucet.com

82667 Rev. B
Garantía Limitada De Por Vida de la Llave y su Acabado
Piezas y Acabado
Todas las piezas (menos las piezas electrónicas y las pilas)
y acabados de esta Llave de agua – grifo Delta®están
garantizados al consumidor comprador original, de estar
libres de defectos en materiales y mano de obra durante
el tiempo que el comprador original sea dueño de la casa
en la cual la llave de agua fue instalada por primera vez o,
para los usuarios comerciales, por cinco (5) años desde
la fecha de compra.
Piezas electrónicas y las baterías/pilas (si aplicable)
Las piezas electrónicas (excepto las baterías), sea el caso,
de este grifo Delta® están garantizadas al consumidor
comprador original, de estar libres de defectos en materiales
y mano de obra durante 5 años desde la fecha de compra
o, para los usuarios comerciales, durante un año desde la
fecha de compra. La garantía no cubre las baterías.
Delta Faucet Company reparará o reemplazará, SIN
COSTO ALGUNO, durante el período de garantía aplicable,
cualquier pieza o acabado que presente defectos en
materiales y/o mano de obra bajo instalación, uso y servicio
normal. Si la reparación o sustitución no es práctica, Delta
Faucet Company podrá optar reintegrarle el precio de la
compra a cambio de la devolución del producto. Estos son
sus únicos recursos.
Delta Faucet Company recomienda que use un plomero
profesional para todas las instalaciones y reparación.
También recomienda que utilice sólo piezas de repuesto
Delta®.
Delta Faucet Company no será responsable de cualquier
daño a la llave de agua/grifo resultante del uso indebido,
abuso, negligencia o uso inapropiado o instalación
realizada de forma incorrecta, mantenimiento o reparación,
incluyendo el no seguir las instrucciones de cuidado y
limpieza aplicables.
Las piezas de repuesto se pueden obtener llamando al
número que gura más abajo o escribiendo a:
En los Estados Unidos y Mexico:
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
1-800-345-DELTA (3358)
[email protected]
En Canadá:
Masco Canada Limited, Plumbing Group
Technical Service Centre
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358)
[email protected]
La prueba de compra (recibo original de venta) del comprador
original debe ponerse a la disposición de Delta Faucet
Company para todos los reclamos de garantía a menos que
el comprador haya registrado el producto con Delta Faucet
Company. Esta garantía se aplica solamente a las llaves de
agua/grifos Delta ® fabricadas después de 1 de enero de
1995 e instalados en los Estados Unidos de América, Canadá
y México.
DELTA FAUCET COMPANY NO SERÁ RESPONSABLE POR
DAÑOS ESPECIALES, INCIDENTALES O CONSECUENTES
(INCLUYENDO CARGOS DE LABOR) YA SEAN RESULTANTES
DEL INCUMPLIMIENTO DE CUALQUIER GARANTÍA
EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA/GRIFO.
Algunos estados/provincias no permiten la exclusión o
limitación de daños especiales, incidentales o consecuentes,
por lo que estas limitaciones y exclusiones pueden no
aplicarle en su caso.
Esta garantía le otorga derechos legales especiales, y usted
también puede tener otros derechos que varían de estado/
provincia a estado/provincia.
Esta es la garantía exclusiva por escrito de Delta Faucet
Company, y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra
garantía, por favor vea nuestra sección de Preguntas
Frecuentes sobre la garantía en www.deltafaucet.com.
www.deltafaucet.com © 2016 Masco Corporación of Indiana
2

82667 Rev. B
Instalación
1Instalación del cartucho
A. B.
Cierre los suministros de agua. Quite la tapa (1), tuercas
tapas (2) y las tapas de prueba (3) del cuerpo de la tubería
preliminar detrás de la pared (4).
Coloque una cubeta o recipiente pequeño sobre el frente
del cuerpo de la válvula y abra lentamente los suministros
de agua para eliminar cualquier residuo de las líneas de
suministro antes de instalar el cartucho.
Cierre otra vez el agua de suministro.
Introduzca el ensamble del adaptador (1) en el cuerpo
de la tubería preliminar interna (2). Asegúrese de que el
ensamble del adaptador está colocado correctamente y
está presionado hasta el fondo dentro del cuerpo preliminar.
Gire el cartucho de la válvula (1) de forma que las palabras
"HOT SIDE" estén en el lado izquierdo.
Inserte el cartucho en el cuerpo de la tubería preliminar.
Asegúrese de que el dentado en el cuerpo está totalmente
encajado en la muesca en el cuerpo de bronce (4).
Introduzca la tuerca tapa (5) en el cartucho y enrosque en
el cuerpo. Apriete bien, a mano y deslice la junta tórica (6)
en el casquete y el cartucho.
La aplicación de una ligera capa de grasa de plomeros en
las juntas tóricas puede facilitar el montaje.
Solo para las excepciones de dorso con dorso o
instalaciones inversas (caliente en la derecha y fría en la
izquierda):
Gire el cartucho de la válvula (1) de forma que "HOT SIDE"
aparece en la derecha.
Aplique lubricante de silicona en las tres juntas tóricas
mostradas arriba para facilitar la instalación del cartucho y
quitar del cuerpo de la tubería preliminar.
Instale el cartucho asegurándose de que los dentados
están totalmente encajados en la ranura en el cuerpo de la
tubería preliminar (véase el paso C).
Deslice la junta tórica (3) y la tuerca tapa (4) sobre el
cartucho y enrosque en el cuerpo de la tubería preliminar.
Apriete con la mano de forma segura.
3
C. Instalación de dorso con dorso.
Instalación normal
(no se requieren cambios)
Reverse
Installation
Cold
Hot
1
2
3
4
2
3
1
2
1
2
3
4
53
4
2
4
31
6

82667 Rev. B
Instalación
2Instalación del cartucho de desvío
4
Para la instalación del casquete
Deslice la tuerca tapa (1) sobre el casquillo desviador (2)
y enrosque en el cuerpo de la tubería preliminar.
Apriete a mano de forma segura.
B.
PARA LA INSTALACIÓN DEL CARTUCHO DE DESVÍO:
Aplique lubricante de silicona a la junta tórica (2) para
facilitar la instalación del cartucho desviador con el
casquillo desviador (3). La aplicación de una ligera capa
de grasa de plomeros a las juntas tóricas (4) puede
facilitar el montaje.
Gire el cartucho desviador (1) asegurando que el pasador
de posicionamiento que está en la parte inferior del
cartucho se alinee con el agujero correspondiente en el
cuerpo de la tubería preliminar.
Deslice el casquillo desviador (3) sobre la espiga
del cartucho alineando las lengüetas en el casquillo
desviador con ranuras en el cuerpo de la tubería
preliminar (5).
A.
3
1
5
2
1
2
5
4

82667 Rev. B
Instalación
3
5
Instalación del accesorio
Instalación del casquillo del accesorio
Deslice el casquillo del accesorio (1) sobre el
casquete (2), el cartucho y el cuerpo de la tubería
preliminar.
Asegúrese que el casquillo está correctamente
colocado sobre el frente del cartucho.
Instalación del chapetón
Para paredes acabadas de un grosor hasta 1 1/8".
Fije la placa posterior (1) al cuerpo de la unidad de
las tuberías preliminares (2) usando los 4 tornillos
(3) proporcionados.
Nota: asegúrese que la placa trasera está
colocada con el frente hacia adelante y con las
marcas visibles.
Deslice el chapetón o chapa de cubierta (4) sobre
el cartucho desviador, enrosque la tuerca del
accesorio (5) proporcionada en el casquillo del
desviador.
Nota: para instalaciones en paredes gruesas,
ordene el juego de piezas RP90543 para
sostener la pared acabada hasta de 2 1/8" de
grosor.
En supercies rugosas o desiguales, es necesario
aplicar masilla alrededor de la placa posterior
(1) para complementar el sello. No calafatee el
chapetón (4).
1
2
A. B. 12
5
4
C.
1
Instale la manija para el control de; volumen
(1) con la palanca hacia abajo, luego gire
a la posición abierta. NO FIJE CON EL
TORNILLO.
3
3

82667 Rev. B
Instalación
4
6
Instalación y ajuste del tope del límite rotacional
A. B.
Coloque la perilla para el control de temperatura (1)
en la palanca de volumen y gire a la posición mixta (si
es necesario). NO FIJE CON EL TORNILLO. Abra los
suministros de agua; deje que el agua uya hasta que esté
lo más caliente/fría posible. Coloque un termómetro en un
vaso plástico, y sostenga el vaso bajo el chorro de agua.
Registre la lectura de la temperatura.
Si la temperatura del agua está por encima de 120° F,
retire la perilla para el control de temperatura (1) y gire
el tope (2) un diente hacia la derecha por cada 4° F - 6°
F (aproximadamente) cambio en la temperatura. Si la
temperatura del agua es más fría que lo deseada, gire el
tope hacia la izquierda.
IMPORTANTE: La primera posición del Tope del Límite
Rotacional (el limitador) es la posición que más restringe
la rotación e la espiga y está en el ajuste máximo hacia la
derecha. De acuerdo con los estándares de la industria,
la temperatura máxima permisible del agua que sale de
la válvula es 120° F. Esta temperatura puede variar en su
área local.
El Tope del Límite Rotacional puede requerir reajuste si
cambia la temperatura del agua de entrada. Por ejemplo,
durante el invierno, la temperatura del agua fría es más
fría de lo que es durante el verano que podría resultar en
una variación de temperaturas de salida. La temperatura
típica para un baño o una ducha confortable es entre
90o-110o F.
5Existe la posibilidad de lesión por escaldadura o de choque térmico resultante de un ujo cruzado en el caso que la
salida de la regadera/ducha está bloqueada o restringida (por ejemplo, pause el control de la cabeza de la regadera/
ducha). Asegúrese de apuntar la regadera/ducha alejado de usted cuando vuelva a iniciar el flujo o instale las
válvulas de retención de la entrada en ambas líneas de suministro para evitar posibles lesiones.
C.
Hotter
Colder
Fije la perilla para el control de la temperatura (1) con el
tornillo (2). Coloque la cubierta del control de temperatura
a presión (3) con el lado que se enganche en la perilla (1).
1
2
1
1
2
3

82667 Rev. B7
6Instalación del desviador de la manija
Instalación
B.
2
1
3
Instalación del desviador de la manija
Inserte la manija del desviador (1) sobre el casquillo del
accesorio (2). Usando una llave allen, inserte el tornillo
de jación/ajuste (3) en la manija (1). Aplicando presión,
inserte la tapa del tornillo de ajuste (4) hasta que esté bien
asentada.
4

82667 Rev. B 8
Hoja de referencia para la manija desviadora
2nd Position ✱
2 ª Posición ✱
2e position ✱
3rd Position
3 ª posición
3e position
1st Position
1 ª posición
1ère position
2nd Position ✱✱
2 ª Posición ✱✱
2e position ✱✱
3rd Position
3 ª posición
3e position
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée
4th Position ✱✱
4 ª posición ✱✱
4e position ✱✱
5th Position
5 ª posición
5e position
6th Position ✱✱
6 ª posición ✱✱
6e position ✱✱
Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement
de l’eau pour les inverseurs à 3 positions
Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement
de l’eau pour les inverseurs à 6 positions
In / Entrada / Entrée In / Entrada / Entrée
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
Outlet 1
Salida 1
Sortie 1
Outlet 2
Salida 2
Sortie 2
Outlet 3
Salida 3
Sortie 3
In / Entrada / Entrée In / Entrada / Entrée In / Entrada / Entrée
✱✱ Shared positions do not exist in non-shared cartridges.
✱✱ Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
✱✱ Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
✱ Shared positions do not exist in non-shared cartridges.
✱ Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos.
✱ Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.
1st Position
1 ª posición
1ère position

82667 Rev. B
Limpieza y Cuidado
Se debe tener cuidado con la limpieza de este producto.
Aunque su acabado es extremadamente resistente, puede
ser dañado por abrasivos o pulimentos ásperos. Para
limpiar, simplemente frote con un paño húmedo y seque con
una toalla suave.
Mantenimiento
Si hay filtración de agua desde la llave de agua/grifo de
la regadera:
CIERRE LOS SUMINISTROS DE AGUA. Reemplace la
válvula de cartucho o RP46463 RP32104
Vea Consejos útiles 1, 2, 3 y 4
Sugerencias útiles:
1. Antes de retirar el ensamble del cartucho de la válvula
para cualquier tarea de mantenimiento, asegúrese de anotar
la posición del tope de rotación en la tapa. El ensamble del
cartucho de la válvula siempre debe ser puesto de nuevo
en la misma posición. ¡CUIDESE! Después de que haya
terminado la instalación, abra la válvula para asegurarse de
que el agua FLUYE FRÍA PRIMERO.
2. Para extraer el cartucho de la válvula del cuerpo, cierre
el suministro de agua y retire la manija y la tuerca tapa. No
se debe quitar el cartucho de la válvula del cuerpo con un
destornillador. Coloque la manija en la espiga y gire hacia
la izquierda aproximadamente 1/4 de vuelta después que el
tope tenga contacto. Levante el cartucho de la válvula del
cuerpo.
Retire los asientos y resortes y reemplácelos.
Primero, coloque el diámetro mayor del resorte en el
bolsillo del asiento y luego presione el extremo cónico de
la junta sobre el resorte. Vuelva a ensamblar el cartucho
de la válvula y colóquelo de nuevo en el cuerpo, siguiendo
las instrucciones dadas en el punto 1.
3. Si el agua en su área contiene cal, óxido, arena u
otros contaminantes, su válvula de equilibrio de presión
requerirá una inspección periódica.
La frecuencia de la inspección dependerá de la cantidad
de contaminantes en el agua. Para inspeccionar el
cartucho de la válvula y quitarla y siga los pasos indicados
en la nota 1 anterior. Gire la válvula a la posición de
mezcla completa y agite el cartucho con fuerza.
Si hay un sonido de traqueteo, la unidad es funcional y se
puede volver a instalar siguiendo las instrucciones dadas
en la nota 1 anterior. Si no hay traqueteo, reemplace
el conjunto de la cubierta con la pieza de repuesto/RP
adecuada.
Hoja de resumen de referencia para el cartucho
Ordene RP46463 para
Reemplazar cartucho.
Tapa superior Gris
Muesca V
Adaptador
Lengüeta más corta
T27
9
