Desoutter KA11120H5 User manual

Part no
Issue no
Series no
Date
Page
Desoutter - ZAC de la Lorie - 38 rue Bobby Sands
BP 10273 - 44818 Saint-Herblain Cedex - France
6159946550
09
B
09/2008
1 / 48
www.desouttertools.com
Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions (Item number:
6159947180). The features and descriptions of our products are subject to change without
prior notice.
Page 10
Page 41
Avant toute utilisation ou intervention sur l’outil, veillez à ce que les informations suivantes
ainsi que les instructions fournies dans le guide de sécurité (Code article : 6159947180)
aient été lues, comprises et respectées. Les caractéristiques et descriptifs de nos produits
sont susceptibles d'évolution sans préavis de notre part.
Page 12
Page 41
Antes de utilizar la herramienta o intervenir sobre ella, asegúrese de que la información
que figura a continuación, así como las instrucciones que aparecen en la guía de
seguridad (Código artículo: 6159947180) han sido leídas, entendidas y respetadas. Las
carasterísticas y descripción de nuestros productos pueden evolucionar sin previo aviso
por parte nuestra.
Página 14
Página 41
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159947180) gelesen und verstanden wurden. Die
Eigenschaften und Beschreibungen unserer Produkte sind der Weiterentwicklung
unterworfen und bedürfen keiner vorherigen Benachrichtigung unsererseits.
Seite 16
Seite 41
Prima di qualsiasi utilizzazione o intervento sull’attrezzo, verificate che le informazioni che
seguono e le istruzioni contenute nella guida di sicurezza (Codice articolo: 6159947180)
siano state lette, comprese e rispettate. Le caratteristiche e le descrizioni dei nostri
prodotti sono soggette a cambiamenti senza preavviso da parte nostra.
Pagina 18
Pagina 42
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações
seguintes assim como as instruções fornecidas no manual de segurança (Código artigo:
6159947180). As características e descrições dos nossos produtos estão sujeitas a
evoluções sem aviso prévio.
Pág. 20
Pág. 42
Lue huolellisesti seuraavat ohjeet samoin kuin turvallisuusohjeet (Tuotekoodi :
6159947180) ennen työkalun käyttöönottoa. Tämän laitteen ominaisuudet ja selostus
voivat muuttua ilman erillistä huomautusta.
Sivu 22
Sivu 42
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i säkerhetsguiden
(Artikelkod: 6159947180) innan du börjar använda verktyget. Egenskaperna hos och
beskrivningen av våra produkter kan undergå förändringar utan föregående meddelande
från vår sida.
Sida 24
Sida 42
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene og
forskriftene i sikkerhetsheftet (artikkelnummer: 6159947180) leses nøye. Spesifikasjonene
og beskrivelsene av våre produkter kan endres uten at vi informerer spesielt om dette.
Side 26
Side 43
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5

Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
Læs omhyggeligt, forstå og overhold disse instruktioner samt sikkerhedsforskrifterne
(Varenummer: 6159947180), inden værktøjet tages i brug eller repareres. Vi forbeholder
os ret til uden varsel at ændre egenskaberne for og beskrivelserne af vore produkter.
Side 28
Side 43
Voor gebruik of demontage van het gereedschap altijd eerst zekerstellen dat de
navolgende informatie evenals de geleverde veiligheidsinstructies (Code artikel:
6159947180) gelezen, begrepen en in acht genomen zijn. De eigenschappen en
omschrijvingen van onze producten kunnen zonder voorafgaande kennisgeving
onzerzijds ontwikkelingen ondergaan.
Blz 30
Blz 43
Πριν από οποιαδήποτε χρήση ήεπέμβαση στο εργαλείο, διαβάστε προσεκτικά,
κατανοήστε και τηρήστε τις παρακάτω πληροφορίες, καθώς και τις οδηγίες που
περιλαμβάνονται στο εγχειρίδιο ασφαλείας (Κωδικός προϊόντος: 6159947180). Τα
χαρακτηριστικά και οι περιγραφές των προϊόντων μας μπορούν να τροποποιούνται χωρίς
προηγούμενη ειδοποίηση.
Σελίδα 32
Σελίδα 43

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 3 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
KA11120B5
48
5/8"-11f
1
2
3
4
5
6
7
8
9
10
11
12
13
15 14
17
16
21 20
19
18
23
22
24
26
27
28
29
26
30
25
33
31
32
34
35
49
45 46
47
36
Graisse / Grease
Schmiermittel/Grasa
37
43
44
38
40
42
41
40
39
42
36 /28
22 /28
44 /34
8 /34
1 /18
35 /34
30 N.m
2 N.m
60 N.m
100 N.m
40 N.m
*
"Loctite 243"
M14
KA11120A5KKA11120H5K
KA
1
11
2
0
.5
X
XXX
XX R
PM
XX XX
X
6,2 b
a
r
90 p
s
ig
KA11120A5
50
101
100
102
*
Tightening direction Kiristyssuunta
Sens de serrage Åtdragningsriktning
Sentido de apriete Tilstrammingsretning
Anziehrichtung Tilspændingsretning
Senso di serraggio Schroefrichting
Sentido de aperto Φορά σύσφιξης
mm
H maxi 10,7
H mini 9,5
27
H
KA11120A5(K) KA11120B5 KA11120H5
KA11120H5K
rpm 12 000 12 000 12 000
W (hp) 1 100 (1.5) 1 100 (1.5) 1 100 (1.5)

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 4 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques
1 746.64 1 Adapter 3/8" Raccord d'adm. 3/8"
2 574.198 1 Silencer Silencieux
3 643.75 1 Spacer Rondelle de calage
4 658.164 1 O ring Joint torique
5 681.99 1 Spring Ressort de clapet
6 155.13 1 Valve Clapet anti-bruit
7 225.36 1 Cover Coiffe AR
8 720.37 1 Nut Ecrou de serrage
9 225.35 1 Cover Coiffe AV
10 430.24 1 Tube inlet Tube d'admission
11 681.83 1 Spring Ressort de rappel
12 770.02 1 Ball Bille
13 527.14 1 Thruster guide Guide de poussoir
14 312.87 1 Throttle valve Poussoir (15)
15 658.198 1 O ring Joint torique
16 321.154 1 Safety lever Levier
17 637.145 1 Roll pin Goupille
18 307.144 1 Cover Chapeau (19-20-21)
19 321.158 1 Seat Siège de bille
20 655.17 1 Seat Joint de compression
21 321.164 1 Regulating case Boitier de régulation
22 457.20 1 Governor 19K Régulateur 19K
23 6157581260 1 Ball bearing Roulement
24 656.148 1 Gasket Joint
25 422.147 1 Rear plate Joue AR (26)
26 637.148 2 Roll pin Goupille
27 434.54 3 Blade Palette
28 426.85 1 Rotor Rotor
29 400.132 1 Cylinder Cylindre
30 420.133 1 Front plate Joue AV (26)
31 660.53 1 Spacer Bague de joue
32 657.96 1 O ring Joint torique
33 758.95 1 Ball bearing Roulement
34 6153962360 1 Angle housing Carter d'angle (45-46-47)
35 619.33 1 Screw Vis
36 399.480 1 Gears Couple conique (37)
37 396.001 1 Grease Graisse
38 501.71 1 KA11120H5 Shaft Arbre porte-meule
39 501.87 1 KA11120A5 Shaft-end M14 Arbre M14

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 5 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
40 557.101 1 Deflector Déflecteur
41 605.86 1 Nut Ecrou
42 758.120 1 Ball bearing Roulement
43 6156451720 1 Washer Rondelle élastique
44 6156721450 1 KA11120H5 Cover housing Bouchon de carter
44 6156721460 1 KA11120A5 /
KA11120B5
Cover housing Bouchon de carter
45 6153120880 1 Stopfinger Doigt de blocage
46 6156811120 1 Spring Ressort
47 6156582620 1 O ring Joint torique
48 501.88 1 KA11120B5 Shaft-end 5/8" Arbre 5/8"
49 758.94 1 Ball bearing Roulement
50 6156582270 1 O ring Joint torique
100 6158726840 1 Warning guard label Etiquette protecteur
101 6158726110 1 Warning instruction Etiquette instructions
102 6158726900 1 Warning wheel speed
label
Etiquette vitesse
meuleuse
Item New part no Qty Specifics parts Description Désignation
Rep Réf. standard Qté Pièces spécifiques

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 6 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5

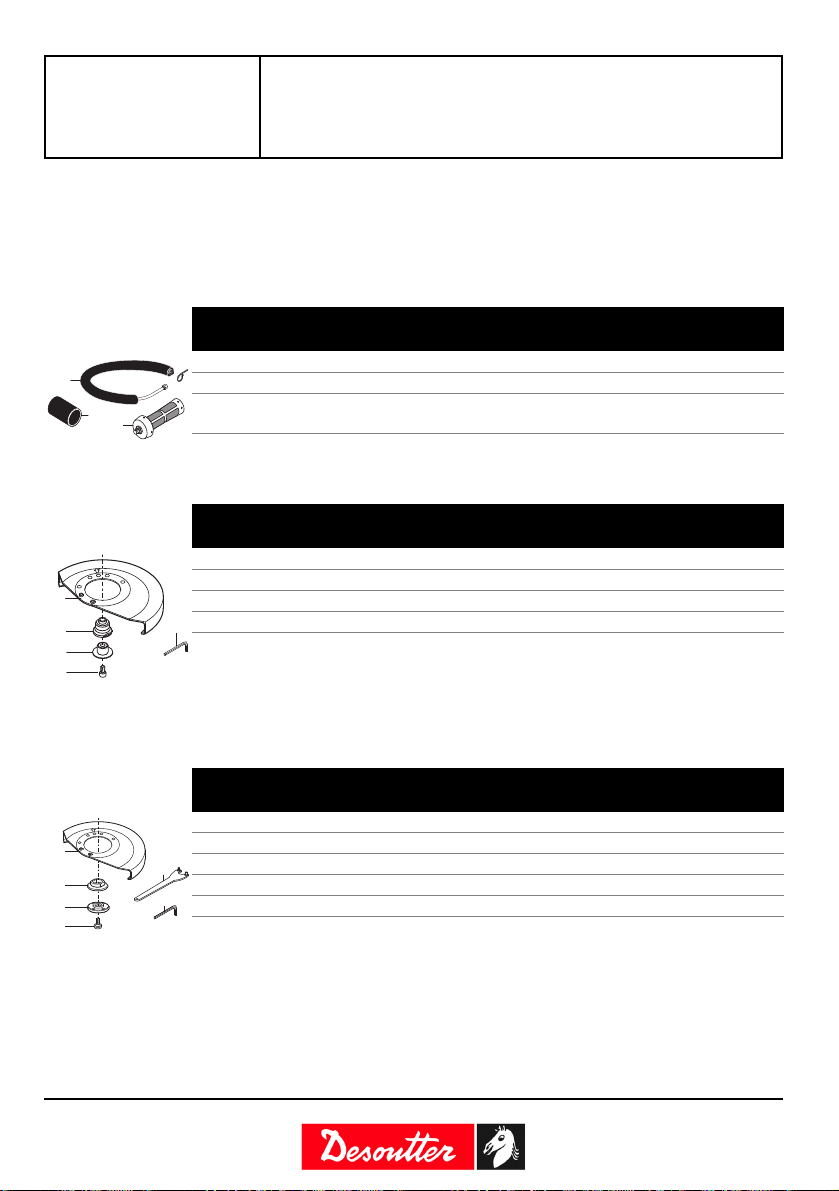

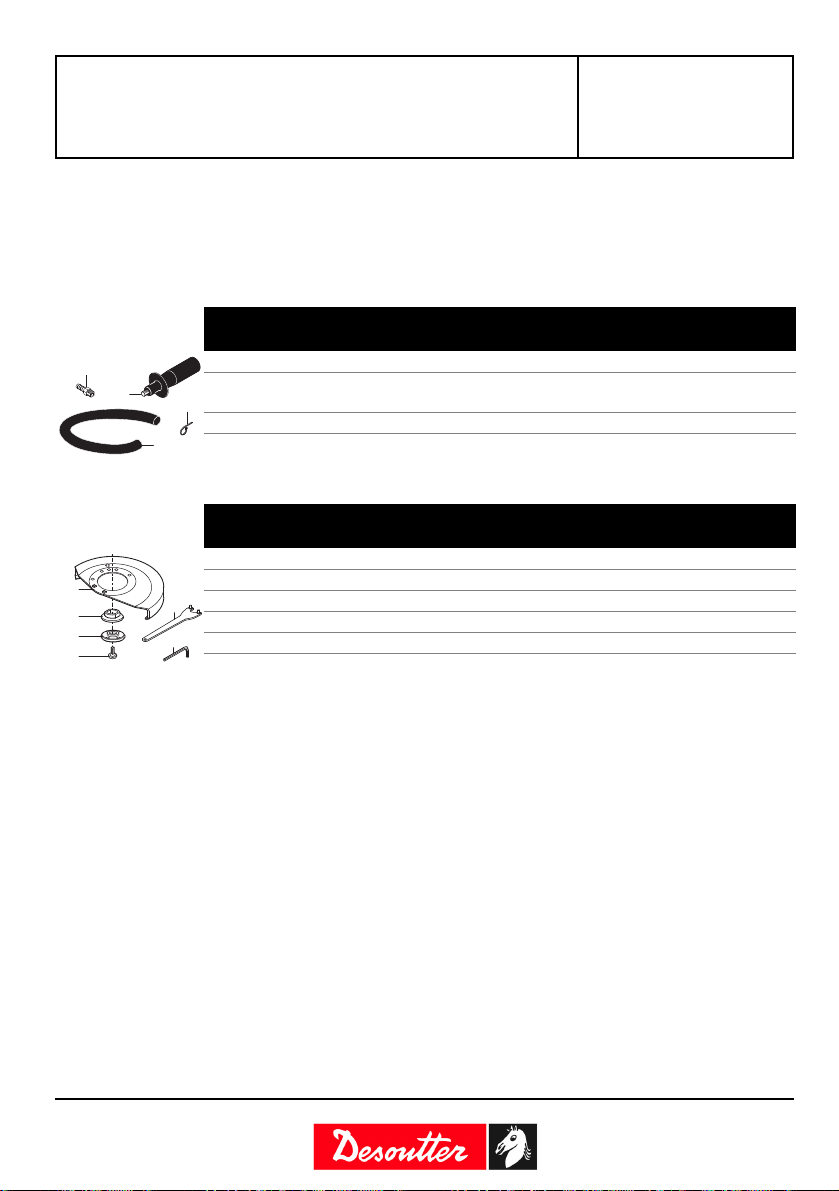

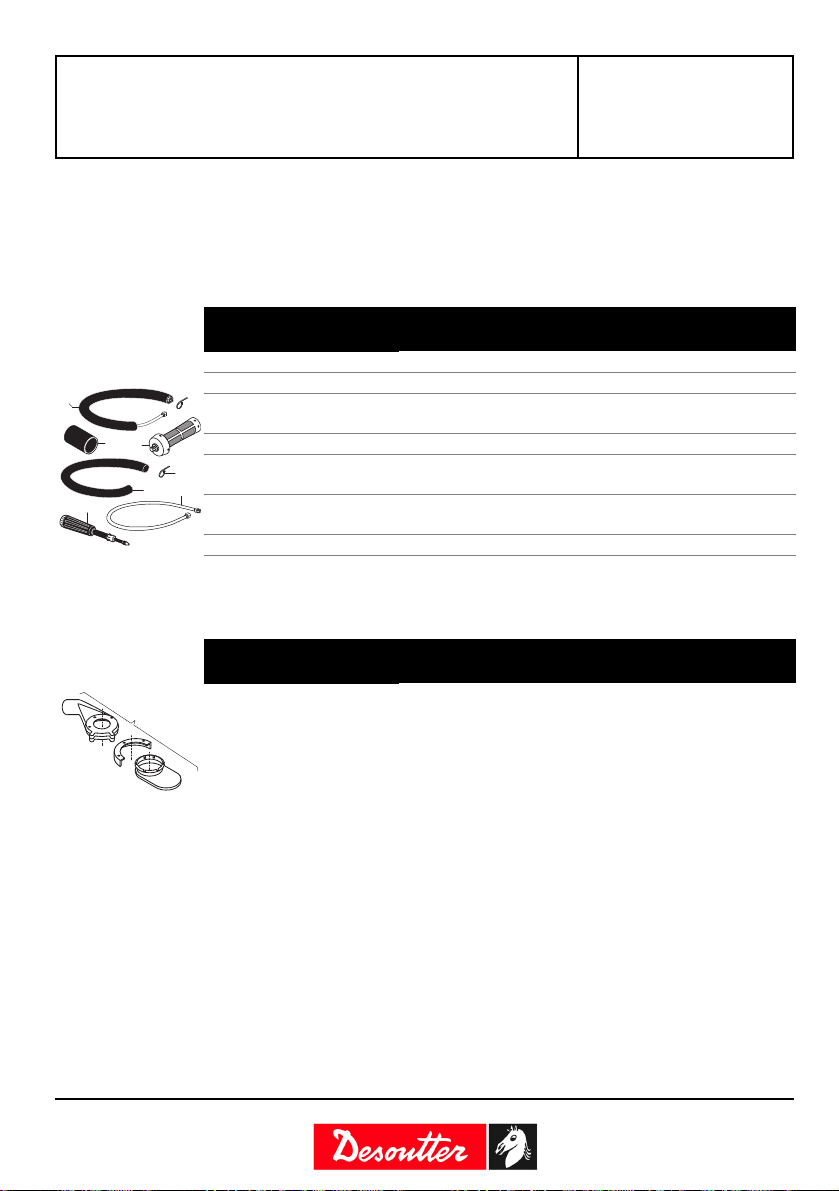

Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
KA11120H5K
KA11120A5K
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
55 6153961660 1 Complete silencer kit Kit silencieux complet
56 6155704120 1 Thermal insulating sleeve Manchon d’isolation
57 6155760660 1 Vibration-damping side
handle
Poignée latérale antivibratile
- Case Coffret
57
55
56
KA11120H5K
Ø5" (Ø1127mm) Depressed center wheels, cut-off wheels and flap wheels
Meule à moyeu déporté, disque à tronçonner et disque à lamelles
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 6155041630 1 Multi-position guard 5" Protect. orientable Ø 127 mm
71 6155031240 1 Rear flange Flasque AR
72 6155020620 1 Front flange Flasque AV
73 6156161010 1 Safety screw Vis de sécurité
74 6158020560 1 Hex. key 6mm Clé hex. 6 mm sur plats
Type 27-41 & 42 wheels
Meule type 27-41 et 42
Ø5" (Ø1127mm) Depressed center wheels, cut-off wheels and flap wheels
Meule à moyeu déporté, disque à tronçonner et disque à lamelles
KA11120A5K Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 6155041630 1 Multi-position guard 5" Protect. orientable Ø 127 mm
75 6155031240 1 Rear flange Flasque AR
76 6155020660 1 Front flange Flasque AV
77 6156140760 1 Safety screw Vis de sécurité
78 6158020100 1 Pin wrench 1-3/8" Clé à ergots entraxe 35 mm
79 6158020570 1 Hex. key 6mm Clé hex. 6 mm s/plats
Type 27-41 & 42 wheels
Meule type 27-41 et 42
71
72
73
74
70
79
78
75
70
76
77

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 7 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
KA11120A5
KA11120B5
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
58 6155760380 1 Handle Poignée latérale
59 6157040270 1 3/8" air hose nipple for 1/2"
ID hose
Busette 3/8" pour tuyau Ø int.
13 mm
60 6158734150 1 Hose clamp Collier
61 6158751130 1 Exhaust hose L=60" Gaine d’échappement L=1,5m
Ø5" (Ø1127mm) Depressed center wheels, cut-off wheels and flap wheels
Meule à moyeu déporté, disque à tronçonner et disque à lamelles
KA11120A5 Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 6155041630 1 Multi-position guard 5" Protect. orientable Ø 127 mm
75 6155031340 1 Rear flange Flasque AR
76 6155020660 1 Front flange Flasque AV
77 6156140760 1 Safety screw Vis de sécurité
78 6158020100 1 Pin wrench 1-3/8" Clé à ergots entraxe 35 mm
79 6158020570 1 Hex. key 1/4" Clé hex. 6,35 mm s/plats
Type 27-41 & 42 wheels
Meules type 27-41 et 42
61
59
58 60
78
79
80
70
81
77

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 8 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Accessories included Accessoires livrés Accesorios suministrados
Mitgeliefertes Zubehör Accessori forniti Acessórios fornecidos
Varusteet Levererade tillbehör Tilbehør som følger med
Leveret tilbehør Geleverde accessoires Παρεχόμενα εξαρτήματα
Ø5" (Ø1127mm) Depressed center wheels, cut-off wheels and flap wheels
Meule à moyeu déporté, disque à tronçonner et disque à lamelles
KA11120A5 Item New part no. Qty Description Désignation
Rep Réf. standard Qté
70 6155041630 1 Multi-position guard 5" Protect. orientable Ø 127 mm
80 6155031410 1 Rear flange Flasque AR
81 6155020670 1 Front flange Flasque AV
77 6156140760 1 Safety screw Vis de sécurité
78 6158020100 1 Pin wrench 1-3/8" Clé à ergots entraxe 35 mm
79 6158020570 1 Hex. key 1/4" Clé hex. 6,35 mm s/plats
Type 27-41 & 42 wheels
Meules type 27-41 et 42
78
79
80
70
81
77

Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 9 / 48
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Optional accessories Accessoires en option Accesorios opcionales
Optionales Zubehör Accessori in opzione Acessórios em opção
Lisävarusteet Tillbehör som tillval Tilbehør som ekstrautstyr
Ekstra tilbehør Optionele accessoires Προαιρετικά εξαρτήματα
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
55 6153961660 1 Complete silencer kit Kit silencieux complet
56 6155704120 1 Thermal insulating sleeve Manchon d’isolation
57 6155760660 1 Vibration-damping side
handle
Poignée latérale antivibratile
60 6158734150 1 Clamp Collier
61 6158751160 1 Reinforced cloth-lined
exhaust hose L=30"
Gaine d’échappement toilée
renforcée L=0,75 m
62 6158040640 1 Inlet hose assembly L=67"
3/8"M-3/8"F - Ø 1/2"
Tuyau d’admission complet
L=1,7 m 3/8"M-3/8"F - Ø 13mm
63 6159901490 1 Grease gun includes 0.8 oz Pompe à graisse 24 g
6159901480 1 Grease for bevel gear
(2.2lb)
Graisse pour couple conique
(1 kg)
KA11120H5K
HA11120A5K
KA11120A5
KA11120B5
Dust extraction system / Système d’aspiration de poussières
Ø5" (Ø127mm) For grinding metallic materials / Pour meulage de matériels métalliques
Item New part no. Qty Description Désignation
Rep Réf. standard Qté
A 6153960090 1 Suction cap Capot d’aspiration
57
55
60
61
63
62
56
A

12 3 4
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 10 / 48
INSTRUCTIONS
This product is designed for removing
material using abrasives. No other use
permitted. For professional use only. Before
servicing the power tool, the supply of compressed
air must be disconnected or shut off.
When disposing of components, lubricants,
etc., ensure that the relevant safety
procedures are carried out.
The tool is designed for a working pressure of
6.3 bar (90 psig). The compressed air must
be clean. The installation of a filter is
recommended. For maximum efficiency and
performance, comply with the specification of the
air hose (antistatic hose). (Refer to figure no.1 for
compressed air connection)
To obtain maximum efficiency from the
pneumatic tool, preserve its features and
avoid repeated repairs, a routine inspection and
repair programme are recommended at least every
500 hours, the intervals between the various
inspections depending on the amount of exertion
on the power tool.
For dust extraction, please contact your local
sales.
Risk of icing
Ice can cause continued running after the
start lever has been released. Always use a dry air
supply to avoid the risk of icing.
Check the free speed of the tool at regular
intervals and after each operation or
maintenance task. Remove the abrasive to check
the speed. The maximum allowed speed shown on
the tool must not be exceeded and the vibration
level must not be excessive.
This tool is fitted with blades which can
operate without lubricated air. However, a
small amount of oil allows the tool to provide
full power and lengthens its life.The use of dry air
with no trace of oil may reduce the life of blades.
© Copyright 2008, Desoutter St Herblain France
All rights reserved. Any unauthorized use or
copying of the contents or part thereof is prohibited.
This applies in particular to trademarks, model
denominations, part numbers and drawings. Use
only authorized parts. Any damage or malfunction
caused by the use of unauthorised parts is not
covered by Warranty or Product Liability.
ømini mm = 13 (1/2”)
7mmax.

KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 11 / 48
12 3 4

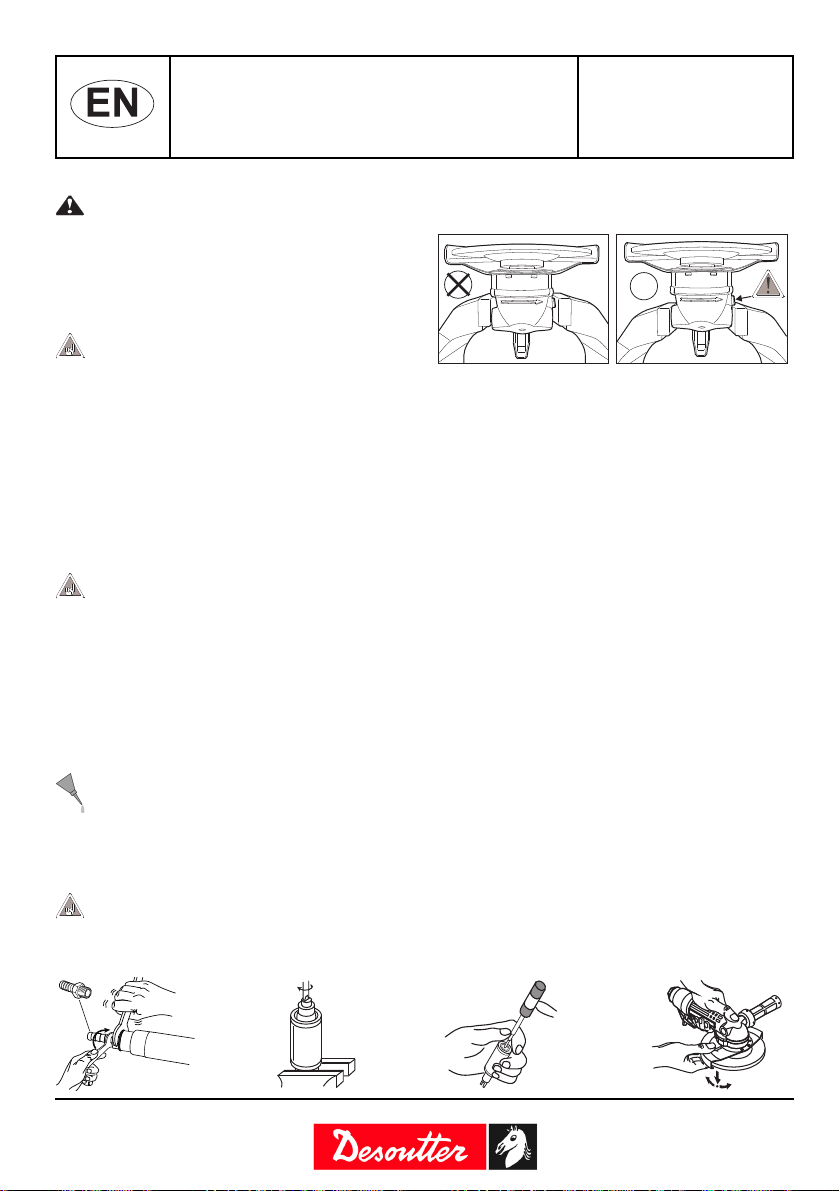

DISASSEMBLY AND REASSEMBLY INSTRUCTIONS
Disconnect the machine from the
compressed air supply. Remove all
accessories and support handle.
Extract the rear cap assembly.
Disassembling the turbine
- Remove the turbine from the housing (34).
- Unscrew the speed governor (22).
Left thread (see figure 2).
Disassemble the turbine (see figure 3).
CLAMP THE ROTOR SLIGHTLY IN A VICE
FITTED WITH LEAD JAWS to unscrew the pinion.
Angle head assembly
Lubricate the shaft gear (1/2 amount
approximately), and proceed to re-assembly. Apply
a small quantity of "Loctite 243" every 120° on the
plug (44) before tightening it to a torque of 60 N.m.
Reassembling the turbine
Proceed in reverse order with respect to
disassembly.
Be careful with the direction for assembling
the blades.
Apply a small quantity of "Loctite 243" on the thread
of the governor (22) before tightening it to a torque
of 2 N.m. Lubricate the pinion with the grease left.
Rear cap
360° adjustable lever.
When re-assembling, position the lugs of the cap
(9) on each side of the identification plate supports.
Tighten the nut (8) to a torque of 100 N.m.
Lubricating the bevel gear. Amount of
grease: 3.5gr. Recommended grease:
615 990149 0 (Qty: 24gr) or 615 990148 0
(Qty: 1Kg). The use of any other lubricant, in any
other amount, will shorten the life and impair the
operation of angle pinions.
Be careful when clamping the tool in the vice
(see drawing below).
OK
OK

12 3 4
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 12 / 48
INSTRUCTIONS
Ce produit est conçu pour l'enlèvement de
matière au moyen d'abrasifs. Aucune autre
utilisation n'est autorisée. Réservé à un usage
professionnel. Avant toute intervention sur la
machine, débrancher l'outil du réseau d'air
comprimé ou couper celui-ci.
Pour l'élimination des composants,
lubrifiants, etc., assurez-vous que les
procédures de sécurité sont respectées.
L'outil est étudié pour une pression
d'utilisation de 6,3 bar (90 psig). L'air
comprimé doit être propre. L'installation d'un filtre
est recommandée. Pour un maximum d'efficacité
et de rendement, les caractéristiques du tuyau
d'alimentation en air (tuyau anti-statique) devront
être respectées. (Raccordement air comprimé voir
dessin N°1)
Pour obtenir un maximum d'efficacité de
l'outil pneumatique, conserver ses
caractéristiques et éviter des réparations
successives, il est recommandé d'établir un
programme d'inspection et de réparation de cet
outil toutes les 500 heures. La périodicité de ces
inspections dépend de la sévérité du travail à
effectuer.
Pour les systèmes d'aspiration de
poussières, merci de contacter votre
revendeur.
Risque de givre
Le givre peut empêcher l'arrêt complet de la
machine après relâchement du levier de
démarrage. Utiliser toujours de l'air sec pour éviter
les risques de givre.
Contrôler la vitesse à vide de l'outil à
intervalles réguliers et après chaque
utilisation ou entretien. Retirer l'abrasif pour
contrôler la vitesse. La vitesse maximum autorisée
marquée sur l'outil ne doit pas être dépassée et le
niveau de vibration ne doit pas être excessif.
Cet outil est équipé de palettes pouvant
fonctionner sans air lubrifié. Toutefois une
petite quantité d'huile permet à l'outil de
fournir toute sa puissance et prolonge sa durée de
vie. L'utilisation d'air asséché ne comportant
aucune trace d'huile peut réduire la durée de vie
des palettes.
© Copyright 2008, Desoutter St Herblain France
Tous droits réservés. Tout usage illicite ou copie
totale ou partielle sont interdits. Ceci s'applique
plus particulièrement aux marques déposées,
dénominations de modèles, numéros de pièces et
schémas. Utiliser exclusivement les pièces
autorisées. Tout dommage ou mauvais
fonctionnement causé par l'utilisation d'une pièce
non autorisée ne sera pas couvert par la garantie
du produit et le fabricant ne sera pas responsable.
7mmax.
ømini mm = 13 (1/2”)

KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 13 / 48
12 3 4
INSTRUCTIONS DE DÉMONTAGE ET DE REMONTAGE
Débrancher la machine du réseau d'air
comprimé. Retirer les accessoires et la
fausse poignée.
Extraire le chapeau arrière complet.
Démontage de la turbine
- Sortir la turbine du carter (34).
- Dévisser le régulateur de vitesse (22).
Filetage à gauche (voir dessin 2).
Démonter la turbine (voir dessin 3).
SERRER LEGEREMENT LE ROTOR DANS UN
ETAU EQUIPE DE MORS EN PLOMB pour
dévisser le pignon.
Montage du renvoi d'angle
Enduire le pignon d'arbre de graisse (1/2 dose
environ), et procéder au remontage. Déposer tous
les 120° un filet de colle "Loctite 243" sur le
bouchon (44) avant de serrer celui-ci au couple de
60 N.m.
Remontage de la turbine
Procéder de manière inverse au démontage.
Attention au sens de montage des palettes.
Déposer une goutte de colle "Loctite 243" sur
le filetage du régulateur (22) avant de serrer celui-
ci au couple de 2 N.m. Enduire le pignon avec le
restant de graisse.
Chapeau arrière
Levier orientable 360°.
Lors du remontage, positionner les ergots de la
coiffe (9) de chaque coté des supports de plaque
signalétique. Serrer l'écrou (8) au couple de
100 N.m.
Graissage du couple conique. Quantité de
graisse : 3,5 g. Graisse recommandée :
615 990149 0 (Qté : 24 g.) ou 615 990148 0
(Qté : 1 kg.). L’utilisation d’une toute autre
graisse, en quantité supérieure ou inférieure,
nuirait à la longévité et au bon fonctionnement des
pignons d’angle.
Attention lors de la prise en mors de la
machine (voir dessin ci-dessous).
OK
OK

12 3 4
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 14 / 48

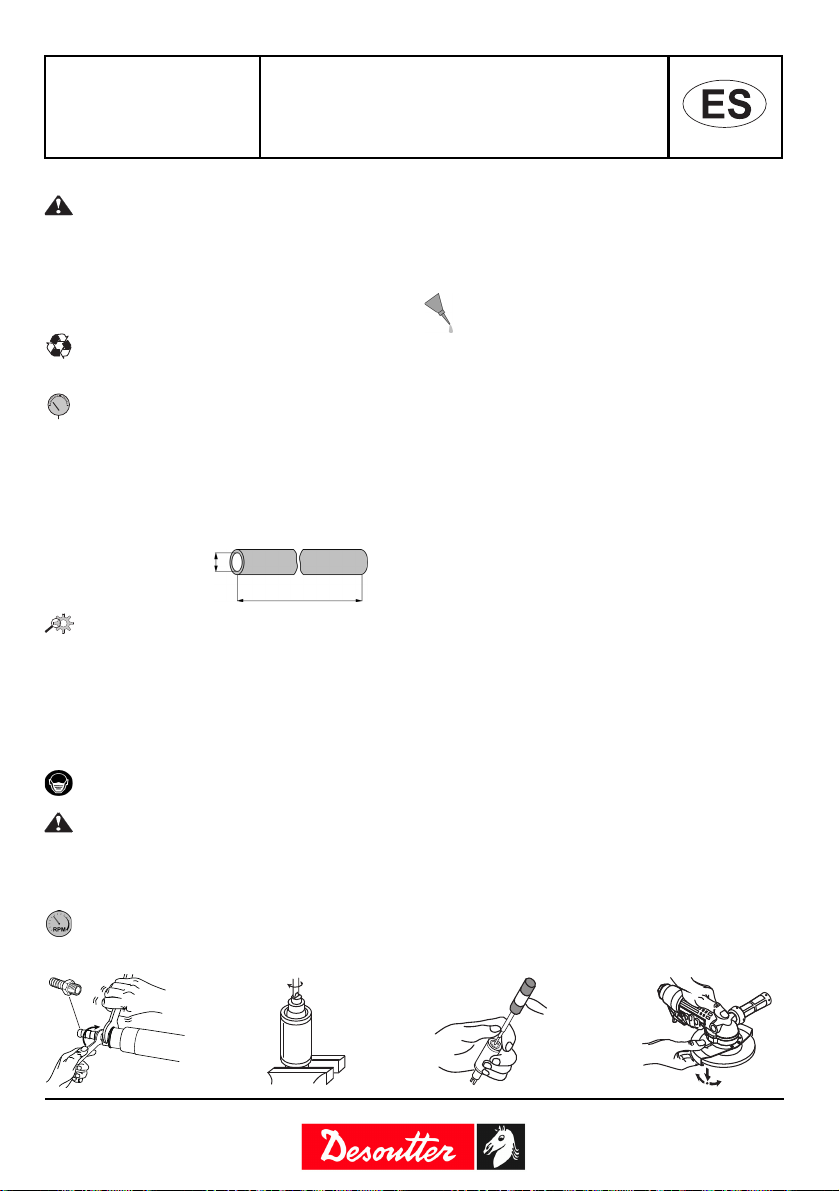

INSTRUCCIONES
Esta herramienta ha sido diseñada para el
arranque de material por medio de abrasivos.
Cualquier otra utilización no está autorizada.
Reservado para un uso profesional. Antes de
intervenir por cualquier motivo sobre la máquina,
desconecten la herramienta de la red de aire
comprimido o cierren la llegada de aire.
Para la eliminación de los componentes,
lubrificantes, etc… comprueben que las
normas de seguridad han sido respetadas.
La herramienta ha sido diseñada para una
presión de utilización de 6,3 bar (90 psig). El
aire comprimido debe estar limpio. Les
recomendamos instalen un filtro. Para que la
eficacia y el rendimiento sean óptimos, respeten
las características de la manguera de alimentación
de aire (tubo antiestático). (Conexión aire
comprimido véase dibujo N°1)
Para conseguir la mayor eficacia por parte de
la herramienta neumática, para que conserve
sus características y evitar repetidas reparaciones,
les recomendamos establezcan un programa de
inspección y reparación de dicha herramienta cada
500 horas. La periodicidad de dichas inspecciones
depende de lo duro que sea el trabajo que tienen
que efectuar.
Para los sistemas de aspiración de polvos,
por favor contacten a su vendedor.
Riesgo de hielo
El hielo puede impedir la parada completa de
la máquina tras haber soltado la palanca de
arranque. Utilicen siempre aire seco para evitar los
riesgos de hielo.
Controlen la velocidad de la herramienta en
vacío cada tanto tiempo y después de
haberla utilizado o de cualquier operación de
mantenimiento. Para controlar la velocidad retiren
el abrasivo. No rebasen la velocidad máxima
autorizada que figura en la herramienta. El nivel de
ruidos no debe ser excesivo.
Las aletas de esta herramienta pueden
funcionar con aire sin lubricar. A pesar de
todo, una pequeña cantidad de aceite le
permite a la herramienta dar toda su potencia y
alarga su duración de vida. La utilización de aire
seco sin nada de aceite puede reducir la duración
de vida de las aletas.
© Copyright 2008, Desoutter St Herblain France
Reservados todos los derechos. Está prohibido
todo uso indebido o copia de este documento o
parte del mismo. Esto se refiere especialmente a
marcas comerciales, denominaciones de modelos,
números de piezas y dibujos. Utilicen
exclusivamente piezas de repuesto autorizadas.
Cualquier daño o defecto de funcionamiento
causado por el uso de piezas no autorizadas
queda excluído de la garantía o responsabilidad
del fabricante.
7mmax.
ømini mm = 13 (1/2”)

KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 15 / 48
12 3 4

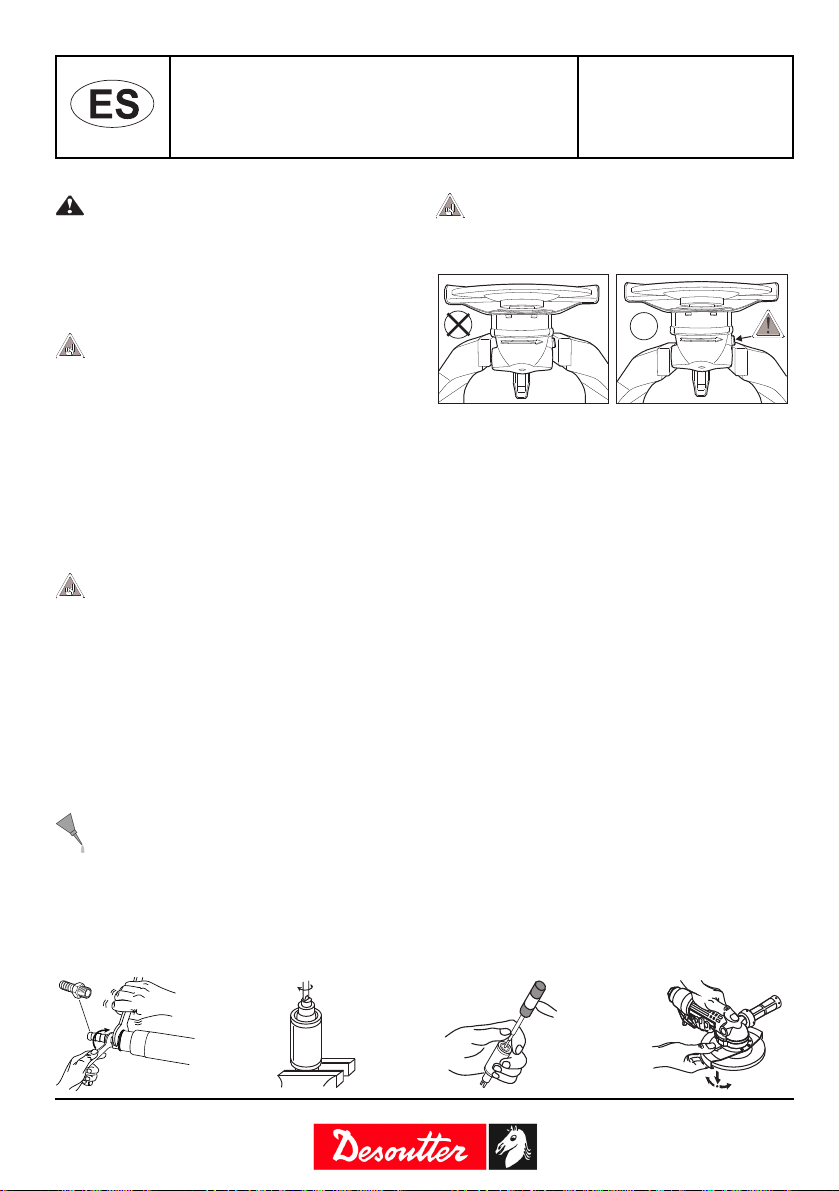

INSTRUCCIONES DE DESMONTAJE Y MONTAJE
Desconecten la máquina de la red de aire
comprimido. Retiren los accesorios y la falsa
empuñadura.
Extraigan la tapa trasera completa.
Desmontaje de la turbina
- Saquen la turbina del cárter (34).
- Desmonten el regulador de velocidad (22).
Roscado a la izquierda (véase dibujo 2).
Desmonten la turbina (véase dibujo 3).
APRIETEN SUAVEMENTE EL ROTOR EN UNA
MORDAZA CON MORDAZAS DE PLOMO para
desmontar el piñón.
Montaje de la transmisión angular
Unten el piñón del árbol con grasa (1/2 dosis más
o menos), y vuelvan a montarlo. Cada 120°
depositen cola "Loctite 243" sobre el tapón (44)
antes de apretarlo con un par de 60 N.m.
Montaje de la turbina
Procedan a la inversa del desmontaje.
Cuidado con el sentido de montaje de las
paletas.
Pongan una gota de cola "Loctite 243" sobre el
roscado del regulador (22) y luego apriétenlo con
un par de 2 N.m. Unten el piñón con lo que queda
de grasa.
Tapa trasera
Palanca orientable 360°.
Al volver a montar, posicionen las patillas de la
tapa (9) de cada lado de los soportes de placa de
señalización. Aprieten la tuerca (8) con un par de
100 N.m.
Engrase del par cónico. Cantidad de grasa:
3,5g. Grasa recomendada: 615 990149 0
(Cdad: 24g) o 615 990148 0 (Cdad: 1Kg). La
utilización de cualquier otro tipo de grasa, en
cantidad superior o inferior, sería contraproducente
de cara a la longevidad y buen funcionamiento de
los piñones angulares.
Cuidado al sujetar la máquina con las
mordazas (véase dibujo a continuación).
OK
OK

12 3 4
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 16 / 48
HINWEISE
Dieses Produkt ist ausschließlich zur
spanabhebenden Bearbeitung mit
Scheifmitteln bestimmt. Andere oder darüber
hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Nur für den industriellen
Einsatz. Vor Eingriffen an der Maschine das
Werkzeug vom Druckluftnetz abtrennen oder die
Druckluftzufuhr sperren.
Zur Entsorgung der Komponenten,
Betriebsstoffe, etc. die einschlägigen
Vorschriften beachten.
Das Werkzeug ist für einen Betriebsdruck
von 6,3 bar (90 psig) ausgelegt. Die Druckluft
muß sauber sein. Es wird empfohlen, einen Filter
einzubauen. Um ein Höchstmaß an Produktivität
und Betriebszuverlässigkeit zu erzielen, sind die
technischen Daten der Druckluftleitung
einzuhalten. (Druckluftanschluß siehe Bild 1).
Um ein Höchstmaß an Leistung des
Druckluftwerkzeuges zu erzielen, seine
Eigenschaften zu bewahren und wiederholte
Reparaturen zu vermeiden, wird alle 500
Betriebsstunden ein Inspektions- und
Wartungsprogramm empfohlen, wobei die
Häufigkeit der einzelnen Kontrollen von der
Schwere der Betriebsbedingungen abhängt.
Weitere Auskunft zu den
Staubabsaugsystemen erteilt Ihnen Ihr
Händler.
Gefahr durch Rauhreif
Bei Rauhreif besteht die Gefahr, dass die
Maschine bei Loslassen des Starthebels nicht ganz
abschaltet. Stets trockene Luft einsetzen, um
Gefahren durch Rauhreif zu vermeiden.
Die Leerlaufdrehzahl des Werkzeuges in
regelmäßigen Abständen und nach jedem Einsatz
überprüfen. Hierfür das Schleifmittel ausbauen. Die
am Werkzeug angegebene Höchstdrehzahl darf
nicht überschritten werden und der Vibrationspegel
darf nicht zu hoch sein.
Dieses Werkzeug ist mit Lamellen für den
Betrieb mit ölfreier Luft ausgerüstet. Mit einer
kleinen Menge Öl kann jedoch eine optimale
Leistung des Werkzeugs erzielt und seine
Standzeit verlängert werden. Der Einsatz völlig
ölfreier Luft kann die Lebensdauer der Lamellen
verkürzen.
© Copyright 2008, Desoutter St Herblain France
Alle Rechte vorbehalten. Unbefugtes Verwenden
oder Kopieren des Inhalts bzw. von Teilen des
Inhalts ist verboten. Dies gilt insbesondere für
Warenzeichen, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur die
zugelassenen Ersatzteile verwenden. Schäden
oder Funktionsstörungen, die durch die
Verwendung nicht zugelassener Ersatzteile
entstehen, sind von der Garantieleistung und der
Produkthaftung ausgeschlossen.
7mmax.
ømini mm = 13 (1/2”)

KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 17 / 48
12 3 4
AUSBAU UND WIEDEREINBAU
Maschine vom Druckluftnetz abtrennen.
Zubehör und Stützgriff ausbauen.
Die hintere Abdeckhaube ganz abnehmen.
Ausbau der Turbine
- Die Turbine aus dem Gehäuse (34)
herausnehmen.
- Den Drehzahlregler (22) abschrauben.
Linksgewinde (siehe Bild 2).
Die Turbine ausbauen (siehe Bild 3).
DAS LAUFRAD VORSICHTIG IN EINEN
SCHRAUBSTOCK MIT SCHONBACKEN
EINSPANNEN Das Ritzel abschrauben.
Wiedereinbau des Winkelgetriebes
Das Wellenritzel schmieren (ca. 1/2 Dosis) und
einbauen. Alle 120° einen Streifen "Loctite 243"-
Kleber auf den Deckel (44) geben und mit 60 Nm
anziehen.
Wiedereinbau der Turbine
Der Wiedereinbau erfolgt in umgekehrter
Reihenfolge.
Dabei auf die Einbaurichtung der Schaufeln
achten.
Einen Tropfen "Loctite 243"-Kleber auf das
Gewinde des Reglers (22) geben und mit 2 Nm
anziehen. Das Ritzel mit dem restlichen Fett
schmieren.
Hintere Abdeckhaube
Um 360° drehbarer Griff.
Beim Wiedereinbau die Verankerungsnasen der
Haube (9) beiderseits der Typenschildhalterung
positionieren. Die Mutter (8) mit 100 Nm anziehen.
Schmieren des Kegelrades. Jeweils 3,5 g
Schmierfett. Empfohlenes Schmierfett:
615 990149 0 (24 g) oder 615 990148 0
(1 Kg). Bei Verwendung eines anderen Fettes in
größeren oder kleineren Mengen kann die
Lebensdauer und die Zuverlässigkeit der
Kegelräder beeinträchtigt werden.
Achtung beim Einspannen der Maschine
(siehe untenstehende Abbildung).
OK
OK

12 3 4
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 18 / 48

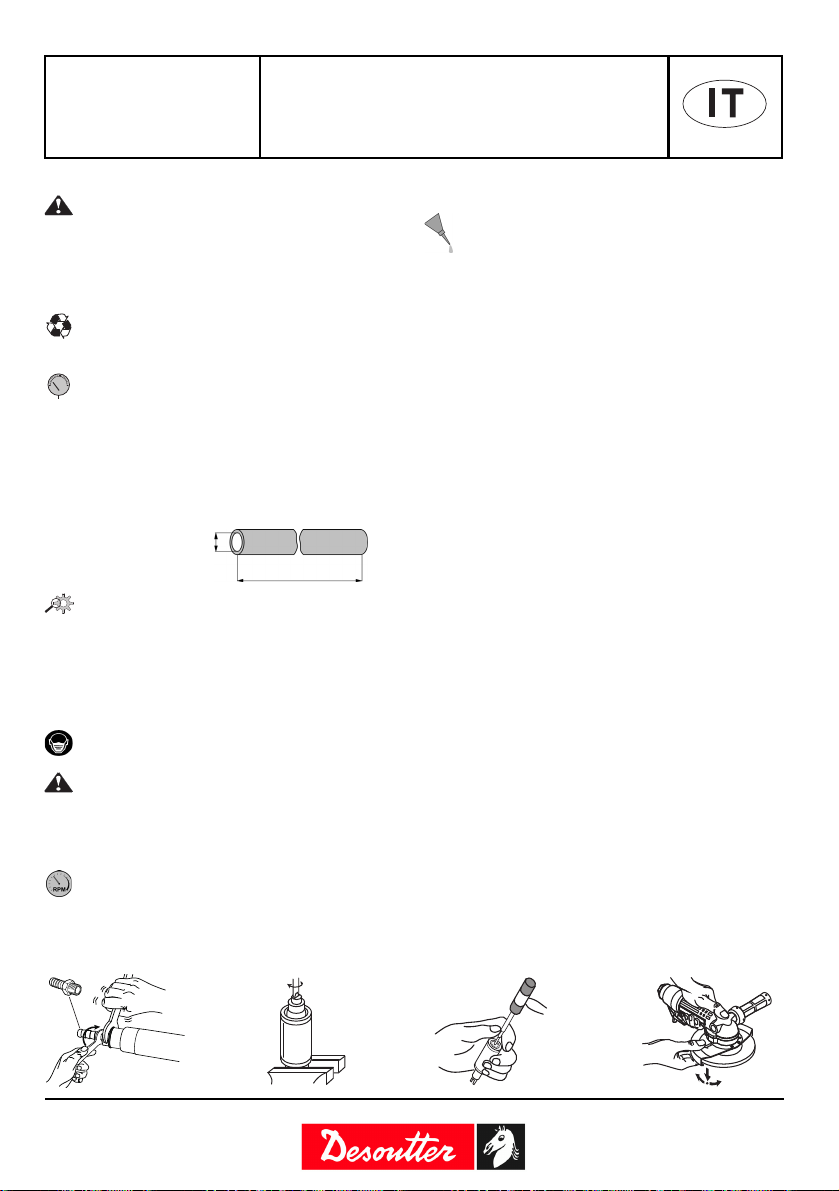

ISTRUZIONI
Questo prodotto è progettato per eliminare
materie con l'uso di abrasivi. Non è
autorizzato nessun altro uso. Riservato per uso
professionale. Prima di qualsiasi intervento sulla
macchina, disinserire l'attrezzo dalla rete di aria
compressa o spegnerlo.
Per l'eliminazione degli elementi, lubrificanti,
ecc… accertatevi che siano rispettate le
procedure di sicurezza.
L'attrezzo è studiato per una pressione di
utilizzazione di 6,3 bar (90 psig). L'aria
compressa deve essere pulita. Si raccomanda
l'installazione di un filtro. Per un massimo di
efficacia e di rendimento, dovranno essere
rispettate le caratteristiche del tubo di
alimentazione d'aria. (Raccordo aria compressa
vedere disegno N°1).
Per ottenere un massimo di efficacia
dell'attrezzo pneumatico, conservare le sue
caratteristiche ed evitare riparazioni successive, si
raccomanda di stabilire un programma di ispezione
e di riparazione di questo attrezzo. La periodicità di
queste ispezioni dipende dalla severità del lavoro
da effettuare ogni 500 ore.
Per i sistemi d'aspirazione di polveri,
mettetevi in contatto con il vostro rivenditore.
Rischio di gelo
Il gelo può impedire l'arresto completo della
macchina dopo allentamento della leva di
partenza. Utilizzare sempre aria secca per evitare i
rischi di gelo.
Controllare la velocità a vuoto della macchina
ad intervalli regolari e dopo ogni utilizzazione.
Ritirare l'abrasivo per controllare la velocità. La
velocità massima autorizzata contrassegnata sulla
macchina non deve essere superata.
Questo attrezzo è dotato di palette che
possono funzionare senza aria lubrificata.
Tuttavia una piccola quantità di olio permette
all'attrezzo di fornire tutta la sua potenza e
prolunga la sua durata di vita. L'utilizzazione di aria
secca senza nessuna traccia di olio può ridurre la
durata di vita delle palette.
© Copyright 2008, Desoutter St Herblain France
Tutti i diritti riservati. E' vietata la riproduzione totale
o anche solo parziale del presente documento
salvo previa autorizzazione, specialmente per
quanto concerne i marchi depositati, le
denominazioni dei modelli, i numeri di codice e le
illustrazioni. Si raccomanda di impiegare
esclusivamente pezzi di ricambio autorizzati. Gli
eventuali danni o difetti di funzionamento dovuti
all'uso di pezzi di ricambio non autorizzati non sono
coperti dalla garanzia e il fabbricante non sarà
ritenuto responsabile.
7mmax.
ømini mm = 13 (1/2”)

KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 19 / 48
12 3 4

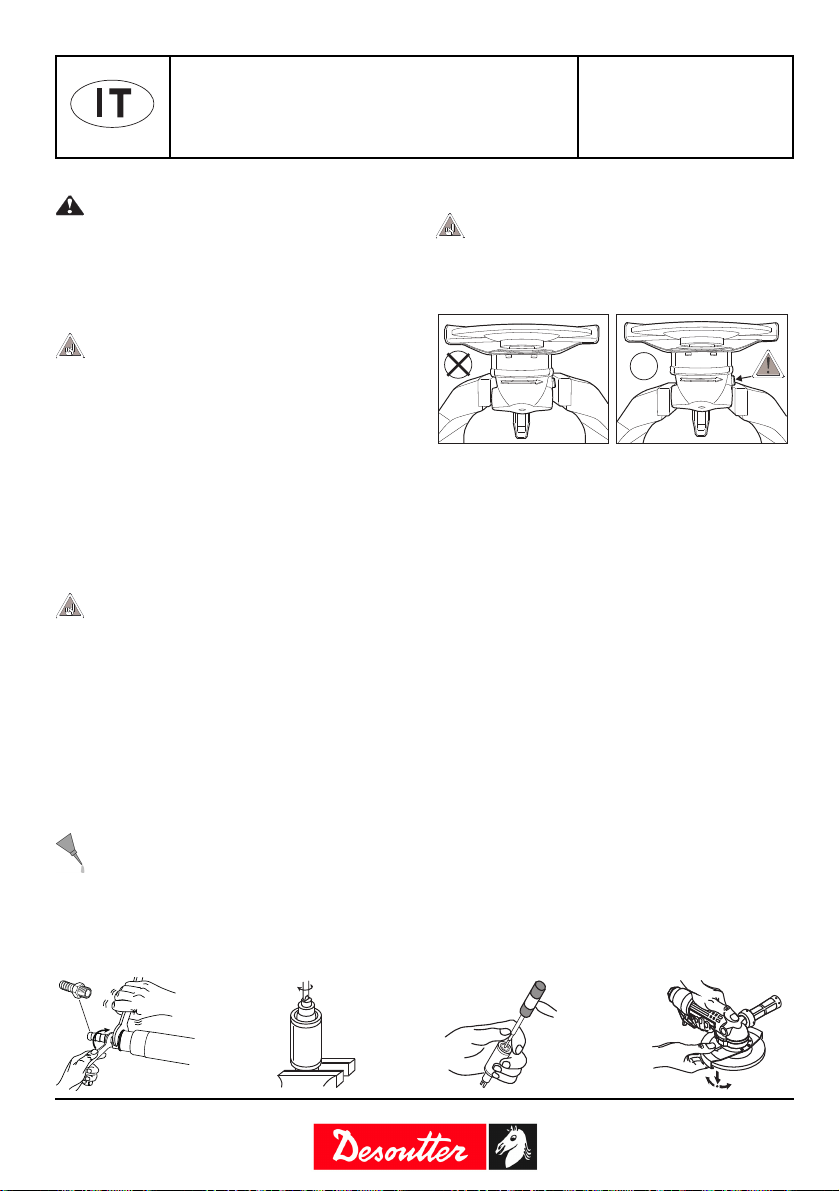

ISTRUZIONI PER LO SMONTAGGIO ED IL RIMONTAGGIO
Scollegare la macchina dalle rete d'aria
compessa. Ritirare gli accessori e la falsa
impugnatura.
Estrarre il cappello posteriore completo.
Smontaggio della turbina
- Estrarre la turbina dalla protezione (34).
- Svitare il regolatore di velocità (22).
Filettatura a sinistra (vedere disegno 2).
Smontare la turbina (vedere disegno 3):
STRINGERE LEGGERMENTE IL ROTORE IN
UNA MORSA CON GANASCE DI PIOMBO per
svitare il pignone.
Montaggio del rinvio d'angolo
Spalmare un poco di grasso sul pignone dell'albero
(1/2 dose circa), e procedere al rimontaggio. Ogni
120° depositare un filino di colla "Loctite 243" sul
tappo (44) prima di stringere questo alla coppia di
60 N.m.
Rimontaggio della turbina
Procedere in modo inverso allo smontaggio.
Attenzione al senso di montaggio delle
palette.
Depositare una goccia di colla "Loctite 243" sulla
filettatura del regolatore (22) prima di stringere
questo alla coppia di 2 N.m. Spalmare il pignone
col restante di grasso.
Cappello posteriore
Leva orientabile 360°.
Al momento del rimontaggio, posizionare i naselli
del blocco involucro (9) da ogni lato dei supporti di
placca segnaletica. Stringere il dado (8) alla coppia
di 100 N.m.
Lubrificazione della coppia conica.
Quantità di grasso: 3,5 g. Grasso
raccomandato: 615 990149 0 (Qtà: 24 g) o
615 990148 0 (Qtà: 1 Kg). L'utilizzazione di
qualsiasi altro grasso, in quantità superiore o
inferiore, nuocerebbe alla longevità ed al buono
funzionamento dei pignoni d'angolo.
Attenzione al momento della presa in griffe
della macchina (vedere disegno qui di
seguito).
OK
OK

12 3 4
KA11120H5 - KA11120H5K - KA11120A5K
KA11120A5 - KA11120B5
Part no 6159946550
Issue no 09
Series no B
Date 09/2008
Page 20 / 48

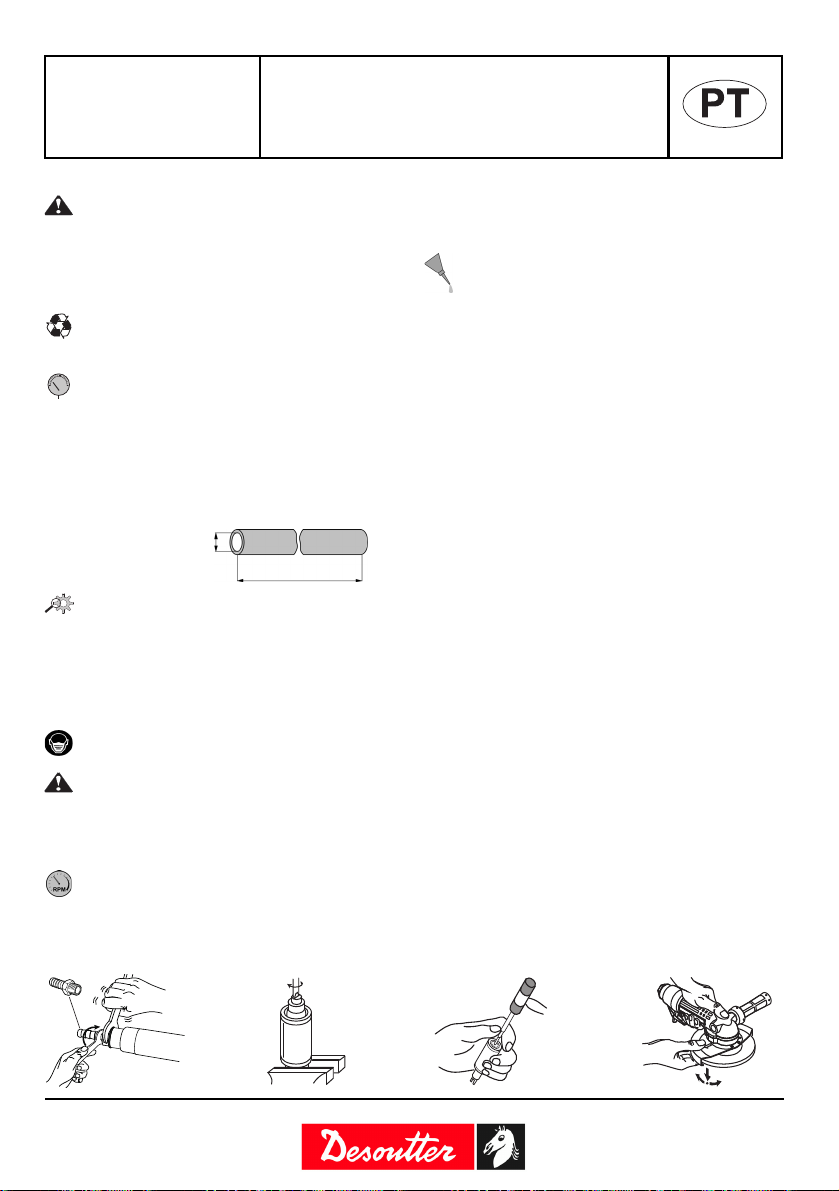

INSTRUÇÕES
Este produto foi concebido para remover
matérias por meio de abrasivos. Não é
autorizada nenhuma outra utilização. Reservado a
uso profissional. Antes de qualquer intervenção na
máquina, desligar a ferramenta da rede de ar
comprimido ou cortar a alimentação em ar.
Para a eliminação dos componentes,
lubrificantes, etc. certificar-se que os
processos de segurança são respeitados.
A ferramenta foi estudada para uma pressão
de utilização de 6,3 bar (90 psig). O ar
comprimido deve ser limpo. É aconselhável
instalar um filtro. Para eficácia e rendimento
máximos, as características do tubo de
alimentação em ar (tubo anti-estática) devem ser
respeitadas. (Ligação de ar comprimido ver
desenho N°1).
Para obter o máximo de eficácia da
ferramenta pneumática, conservar suas
características e evitar as reparações sucessivas,
é aconselhável definir um programa de inspeção e
de reparação desta ferramenta cada 500 horas. A
periodicidade dessas inspeções depende da
severidade do trabalho a efetuar.
Para os sistemas de aspiração de poeiras,
queira contatar seu fornecedor.
Risco de gelo
O gelo pode impedir a parada completa da
máquina depois de soltar a alavanca de partida.
Utilizar sempre ar seco para evitar os riscos de
gelo.
Controlar a velocidade em vazio da máquina,
a intervalos regulares e depois de cada
utilização ou manutenção. Retirar o abrasivo para
controlar a velocidade. A velocidade máxima
autorizada marcada na máquina não deve ser
ultrapassada e o nível de vibração não deve ser
excessivo.
Esta ferramenta está equipada com palhetas
que podem funcionar sem ar lubrificado. No
entanto, uma pequena quantidade de óleo
permite que a ferramenta forneça toda sua
potência e prolonga sua vida útil. A utilização de ar
seco não comportando nenhum vestígio de óleo
pode reduzir a vida útil das palhetas.
© Copyright 2008, Desoutter St Herblain France
Todos os direitos são reservados. É proibida
qualquer utilização ilícita ou cópia total ou parcial.
Isto aplica-se particularmente a marcas
registradas, denominações de modelos, número
de peças e desenhos. Utilizar apenas peças
autorizadas. Qualquer dano ou funcionamento
defeituoso provocado pela utilização de peças não
autorizadas não será coberto pela garantia do
produto e o fabricante não será responsável.
7mmax.
ømini mm = 13 (1/2”)
