DeVilbiss 8650D Manual

MEDICAL EQUIPMENT
AIR COMPRESSOR
40HN
WITH RESPECT TO ELECTRICAL SHOCK, FIRE AND MECHANICAL
HAZARDS ONLY IN ACCORDANCE WITH UL60601-1
DeVilbiss®Heavy-Duty Compressor Instruction Guide
Model 8650D
WARNING—Unit not approved for use with a ventilator.
CAUTION—Federal (U.S.A.) law restricts this device to sale by or on the
order of a physician.
Guía de Instrucciones del Compresor para Trabajos
Pesados DeVilbiss® Modelo 8650D
ADVERTENCIA—La unidad no está aprobada para usarse con ventilador.
ADVERTENCIA—Las leyes federales de los Estados Unidos de Norteamérica
restringen la venta de este aparato con o por la orden de un médico.
Mode d'emploi du Compresseur Grande
Puissance de DeVilbiss® Modèle 8650D
AVERTISSEMENT—L’emploi du dispositif avec un ventilateur n’est
pas approuvé.
MISE EN GARDE—Le droit fédéral (américain) limite ce modèle à être
vendu ou commandé par un médecin.
Made in U.S.A.

English Table of Contents
2
TABLE OF CONTENTS
Important Safeguards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Important Parts of Your 8650D Compressor . . . . . . . . . . . . . . . . . . . 3
How to Operate Your 8650D Compressor . . . . . . . . . . . . . . . . . . . . . 4
Compressor Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Filter Cleaning/Changing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
TABLA DE CONTENIDO
Precauciones Importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Partes Importantes de Su Compresor 8650D . . . . . . . . . . . . . . . . . . . 8
Cómo Operar Su Compresor 8650D . . . . . . . . . . . . . . . . . . . . . . . . . 9
Limpieza del Compresor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Limpieza/Cambio de filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
TABLE DES MATIÈRES
Importantes Mesures de Précaution . . . . . . . . . . . . . . . . . . . . . . . . 14
Pièces Importantes de Votre Compresseur 8650D . . . . . . . . . . . . . . . 14
Comment Faire Fonctionner Votre Compresseur 8650D . . . . . . . . . . . . 15
Nettoyage du Compresseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Remplacement/Nettoyage du filtre . . . . . . . . . . . . . . . . . . . . . . . . . 17
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Important Safeguards English 3
IMPORTANT SAFEGUARDS
When using electrical products, especially when children
are present, basic safety precautions should always be
followed. Read all instructions before using. Important
information is highlighted by these terms:
DANGER Urgent safety information for hazards that
will cause serious injury or death.
WARNING Important safety information for hazards
that might cause serious injury.
CAUTION Information for preventing damage
to the product.
NOTE Information to which you should pay
special attention.
SAVE THESE INSTRUCTIONS
INTENDED USE
The DeVilbiss 8650D is used with a pneumatic nebulizer to
administer humidified air or medication into the airways to
treat respiratory disorders. The device is intended for home
health care and institutional use. Users of this device are
adult and pediatric patients with tracheostomies or suffer
from asthma, cystic fibrosis, and chronic obstructive
pulmonary disease.
NOTE—The DeVilbiss 8650D is to be used only when
prescribed by a physician and operated in
accordance with this guide.
IMPORTANT PARTS OF YOUR 8650D COMPRESSOR

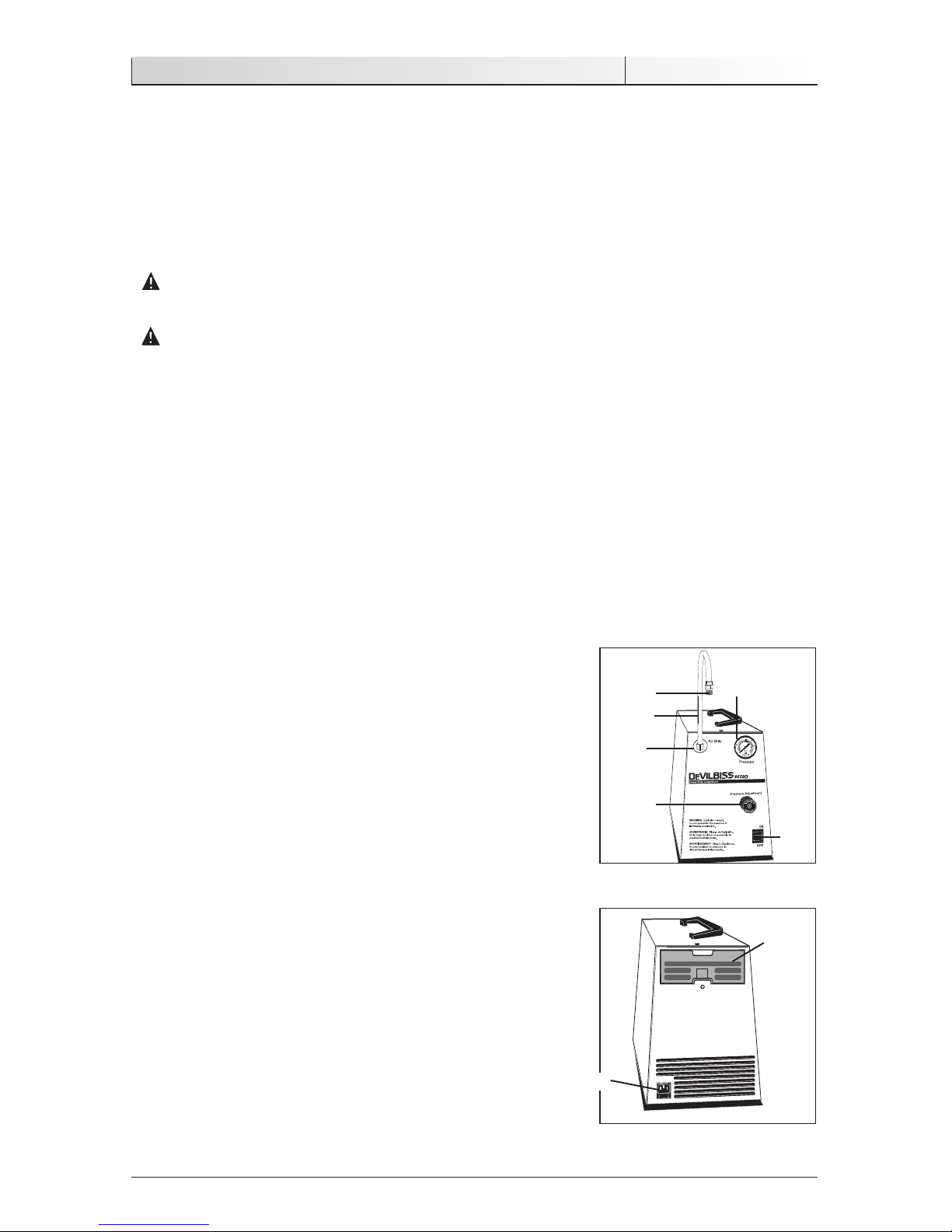

Figure A
1. Pressure gauge
2. Power switch
3. Pressure adjustment knob
4. Air outlet
5. Extension tube (optional 8650D-613)
6. Tubing connector (optional 7025D-613)
Figure B
1. Fan filter
2. Power connector/Fuse holder
1
2
3
4
5
6
Figure A
1
2
Figure B

E n g l i s h How to Operate Your Compressor
4
HOW TO OPERATE YOUR 8650D COMPRESSOR
1. Make sure the power cord is unplugged from
wall-outlet power source.
WARNING
Explosion Hazard. Do not operate in the
presence of flammable anesthetics.
2. Refer to Important Parts of Your 8650D
Compressor for part identification.
3. Place the 8650D compressor on a flat surface in
a position allowing for adequate air flow from
the rear of the device.
4. For disposable nebulizer use, thread the optional
tubing connector to either the compressor air
outlet or optional extension tube, then attach

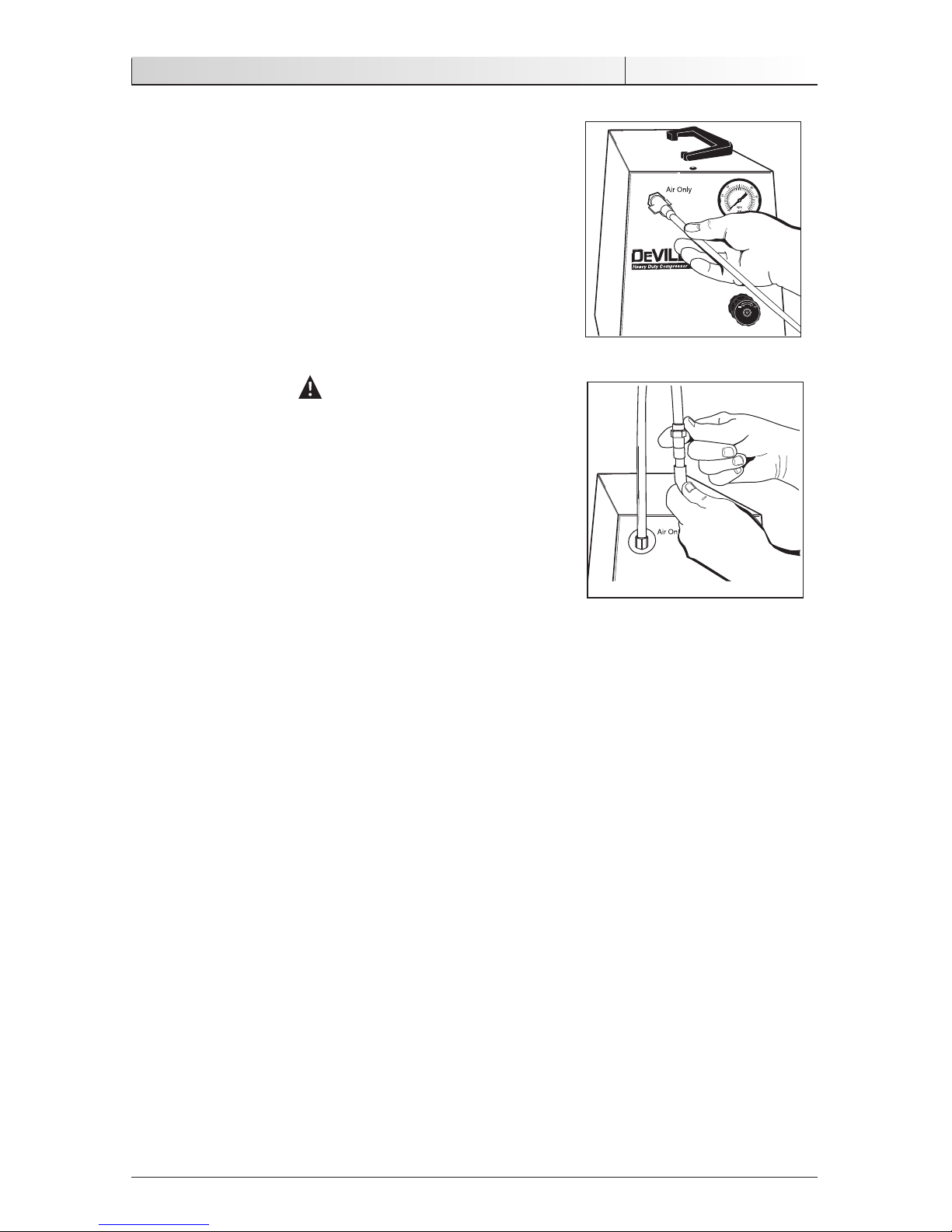

one end of nebulizer tubing Figure 1
or Figure 2.
NOTE—Follow specific instructions provided by
physician for set up of both nebulizer
and medication.
CAUTION—During high-humidity weather conditions,
condensation water build-up can occur
in the internal motor hose of the
compressor. It is recommended that the
8650D be turned on and run for two
minutes before the nebulizer/tubing is
connected to the compressor.
5. For high output humidification, thread the
bottle adapter directly to the extension tube air
outlet Figure 3.
6. Before plugging in the power cord, make sure
the power switch is in the "Off" position by
pressing on the bottom half of the switch
Figure 4. Plug the power cord into a properly
grounded wall-outlet power source.
WARNING
Ground reliability can only be achieved when
the power cord is connected to an equivalent
receptacle marked “Hospital Grade.”
Pressure Adjustment
Pressure
P
U
S
H
T
O
LO
C
K
Figure 1
Figure 2
Figure 3
Figure 4

Compressor Cleaning English 5
CAUTION—This model is designed to operate utilizing
115V, 60Hz. Do not attempt to operate this
compressor on any other power source, as
damage to the motor may result.
7. To start the compressor, press the power
switch "On."
NOTE—Cold temperatures may cause a delayed motor
start-up. Should this occur, place the
compressor in a warmer room until the unit
reaches room temperature. Then press the
power switch again.
Compressor pressure may be increased by turning the
pressure adjustment knob in a clockwise direction

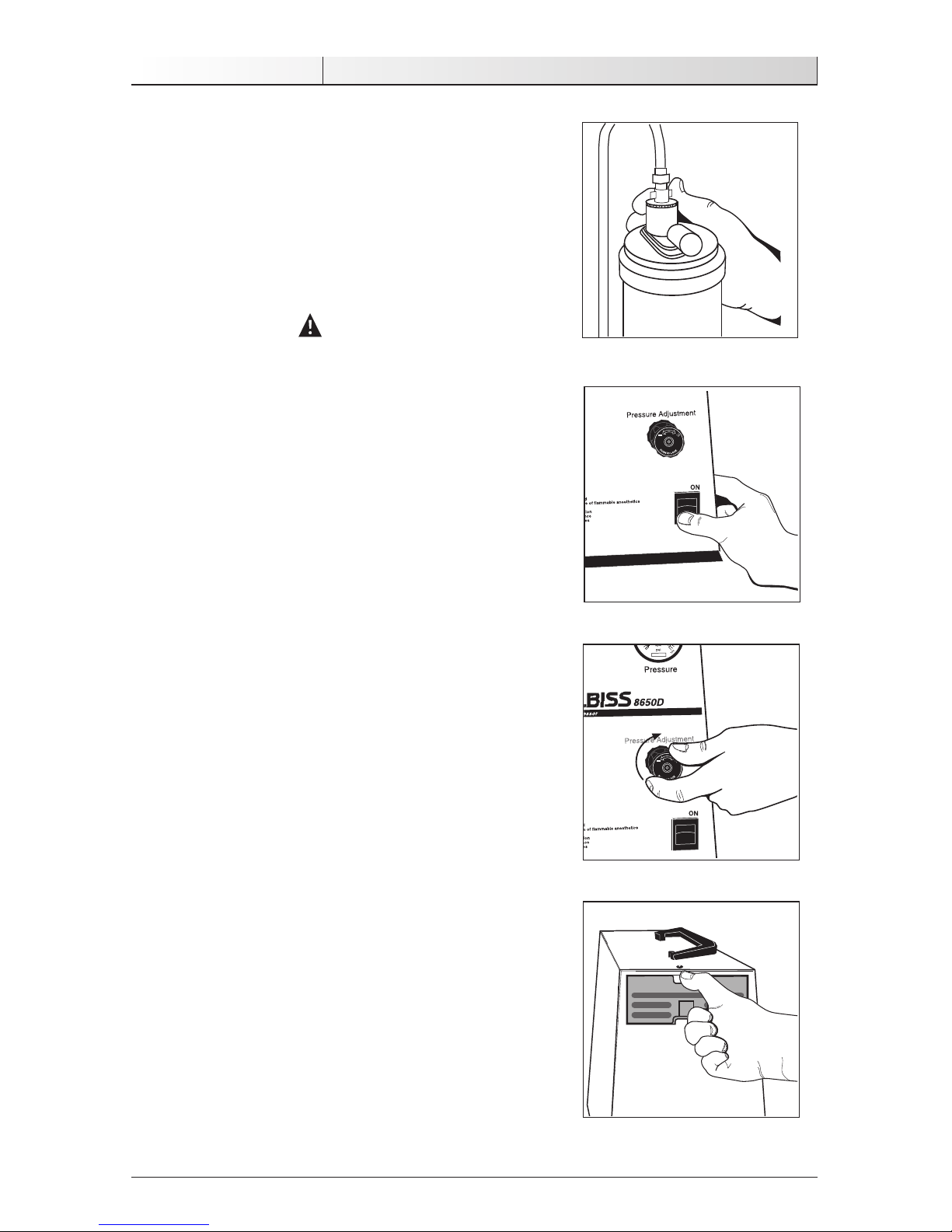

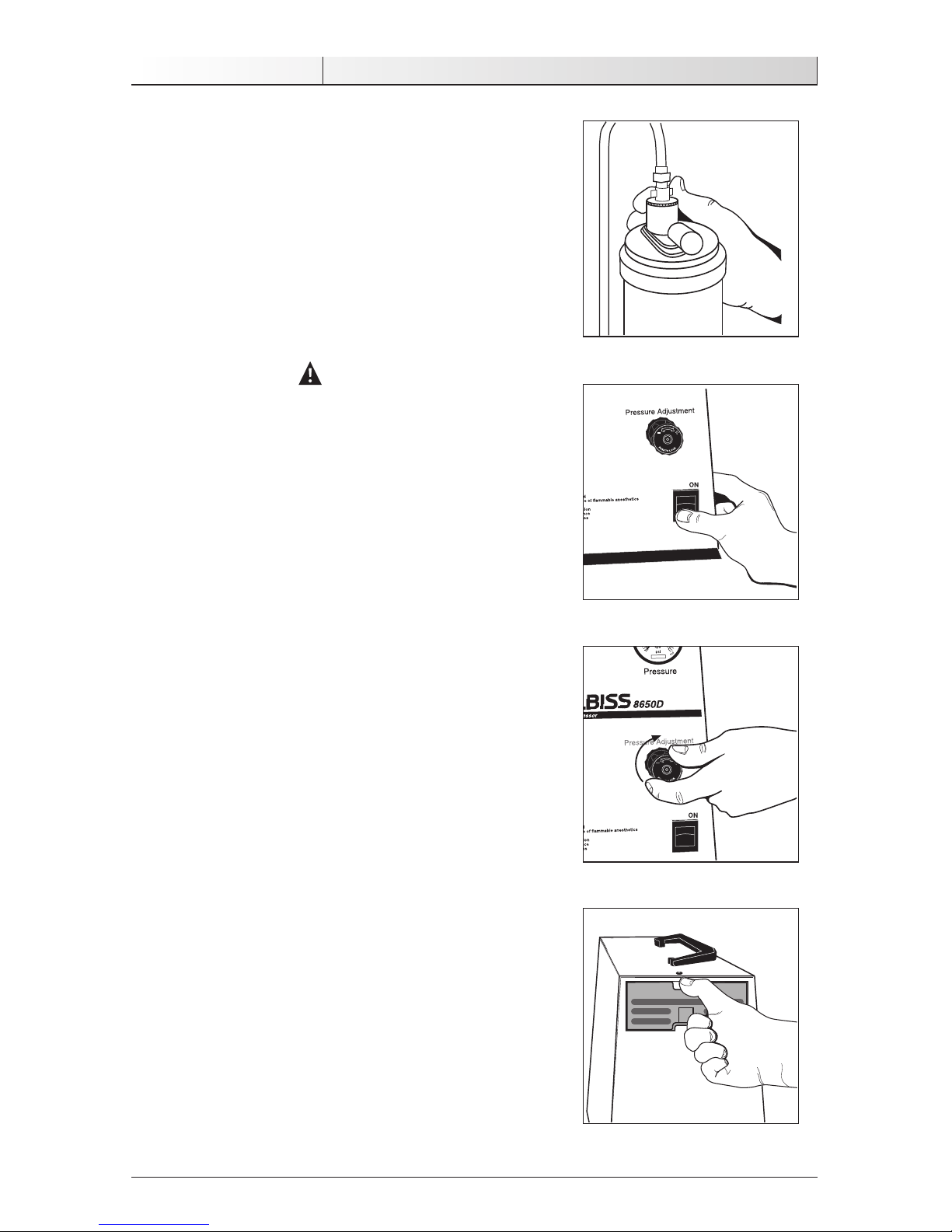

(knob must be pulled out to unlock) Figure 5. Pressure
is decreased by turning the pressure adjustment knob
in a counterclockwise direction. After adjusting the
pressure as specified by your physician or the
medication instructions, push adjustment knob to lock.
NOTE—For continuous use, do not exceed 50 psi
maximum pressure.
NOTE—In order for unit to register a correct pressure
gauge reading, nebulizer/tubing must be
connected to the compressor.
COMPRESSOR CLEANING
Be sure the power has been disconnected. Wipe the
compressor cabinet with a clean cloth and any
commercial disinfectant.
CAUTION—Do not submerge in water, as compressor
damage will result.
CAUTION—Do not gas sterilize.
Figure 5

English Maintenance
6
FILTER CLEANING/CHANGING
Your DeVilbiss 8650D compressor contains two filters:
Fan Filter—The fan filter refines the air taken into the
unit to cool the compressor. It is located on the back
of the compressor cabinet Figure 6 and should be
changed when deteriorated. During continuous use, it
is recommended that the filter be cleaned weekly with
warm soapy water, rinsed thoroughly, and dried
completely.
Air-Inlet Filter—This filter is located inside the
cabinet and should be changed every 12 months or
more often as indicated by environmental conditions.
It should be serviced by a Sunrise Medical provider’s
personnel or authorized service center.
FUSES
WARNING
Risk of fire. Replace fuse only as marked 6.3A
250V.
MAINTENANCE
All maintenance must be performed by a Sunrise
Medical provider or authorized
service center. DANGER
Electric shock hazard. Do not remove cabinet.
All disassembly and maintenance must be done
by a Sunrise Medical provider.
NOTE—The DeVilbiss 8650D compressor contains no
user-serviceable parts. If you believe your
compressor is not working properly, contact
your authorized Sunrise Medical home medical
equipment provider.
Figure 6
MEDICAL EQUIPMENT
AIR COMPRESSOR
40HN
WITH RESPECT TO ELECTRICAL SHOCK, FIRE AND MECHANICAL
HAZARDS ONLY IN ACCORDANCE WITH UL60601-1
Care should be taken when this product is used in the vicinity
of other electronic equipment concerning possible
electromagnetic interference between them. They may need to
be moved apart.

Specifications English 7
SPECIFICATIONS
Compressor size (base unit): 8 W x 12.3 H x 13 D
(20cm x 31cm x 33cm)
Compressor Weight: 25 lbs. (11.3 kg)
Sound Level: 51 dBA maximum
Electrical Requirements: 5.0 amps, 115 VAC, 60 Hz
Power Consumption: 345 watts maximum
Operating Pressure Range: 5 - 50 psi
Warranty: 1 year
ONE-YEAR LIMITED WARRANTY ON COMPRESSOR PARTS
DeVilbiss Model 8650D Compressor is warranted to be free from defective workmanship
and material for period of one year from date of purchase. Any defective part(s) will be
repaired or replaced at Sunrise Medical’s option if the unit has not been tampered with
or used improperly during that period. Make certain that any malfunction is not due to
inadequate cleaning or failure to follow instructions. If repair is necessary, contact
your authorized Sunrise Medical provider or Sunrise Medical Customer Service
Department at 800-333-4000 (814-443-4881) for instructions.
NOTE —This warranty does not cover providing a loaner compressor, compensating for
costs incurred in compressor rental while said unit is under repair, or costs for
labor incurred in repairing or replacing defective part(s).
THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE
DURATION OF THE EXPRESS LIMITED WARRANTY AND TO THE EXTENT PERMITTED BY LAW
ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED. THIS IS THE EXCLUSIVE REMEDY
AND LIABILITY FOR CONSEQUENTIAL AND INCIDENTAL DAMAGES UNDER ANY AND ALL
WARRANTIES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. SOME
STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, OR
THE LIMITATION OR EXCLUSION OF CONSEQUENTIAL OR INCIDENTAL DAMAGES, SO THE
ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
This warranty gives you specific legal rights, and you may also have other rights which
vary from state to state.
FOR SERVICE CALL YOUR AUTHORIZED SUNRISE MEDICAL PROVIDER:
_______________________________________
_______________________________________
_______________________________________
_______________________________________
Phone __________________________________
Purchase Date:___________________________
Serial #_________________________________

E s p a ñ o l Precauciones Importantes
8
PRECAUCIONES IMPORTANTES
Siempre se deberán observar las precauciones básicas de
seguridad cuando se usen equipos eléctricos, especialmente
cuando hay niños alrededor. Lea todas las instrucciones antes de
usar el aparato. La información importante se destaca con los
términos siguientes:
PELIGRO información de seguridad urgente para
situaciones peligrosas que ocasionarán
lesiones serias o incluso la muerte.
ADVERTENCIA información de seguridad importante para
situaciones peligrosas que podrían ocasionar
lesiones serias.
PRECAUCION información para evitar el daño
al producto.
NOTA información a la que debe prestar
atención especial.
GUARDE ESTAS INSTRUCCIONES
USO PREVISTO
El aparato DeVilbiss 8650D se usa con un nebulizador
neumático para administrar aire humidificado o medicamentos
a las vías respiratorias para el tratamiento de ciertos
trastornos respiratorios. Este dispositivo está diseñado para
cuidados médicos en casa y uso institucional. Las personas
que usan este dispositivo son pacientes adultos y pediátricos
con traqueotomías o que padecen asma, fibrosis quística y
enfermedades pulmonares obstructivas crónicas.
NOTA—El modelo 8650D DeVilbiss se debe usar solamente
cuando lo prescribe el médico y debe operarse de
acuerdo con esta guía.
PARTES IMPORTANTES DE SU COMPRESOR 8650D
Figura A
1. Manómetro
2. Interruptor de encendido/apagado
3. Perilla de ajuste de presión
4. Salida de aire
Figura A
1
2
Figura B
1
2
3
4
5
6

Cómo Operar Su Compresor E s p a ñ o l 9
5. Tubo de extensión (opcional 8650D-613)
6. Conector del conducto (opcional 7025D-613)
Figura B
1. Filtro del ventilador
2. Conector de corriente / Portafusible
CÓMO OPERAR SU COMPRESOR 8650D
1. Asegúrese que el cordón de corriente está
desconectado del tomacorriente de pared.
ADVERTENCIA
Riesgo de Explosión. No la haga funcionar en
presencia de anestésicos inflamables.
2. Refiérase a Partes importantes de su Compresor
8650D para identificar las partes.
3. Coloque el compresor 8650D en una superficie
plana en una posición que posición tal que
permita un flujo de aire adecuado de la parte
posterior del aparato.
4. Para usarlo como nebulizador desechable,
enrosque el conector opcional del conducto
ya sea a la salida de aire delcompresor o al
tubo opcional de extensión, y luego fije un
extremo del conducto del nebulizador
Figura 1 o Figura 2.
NOTA—Siga las instrucciones específicas provistas por
el fabricante para la colocación del nebulizador
y el medicamento.
PRECAUCION—Durante condiciones climáticas muy
húmedas, puede ocurrir acumulación de
agua de condensación en el alojamiento
interno del motor del compresor. Se
recomienda que el 8650D se encienda y
se deje funcionar por dos minutos antes
de que el nebulizador/conducto se
conecte al compresor.
5. Para tener una humidificación de salida alta,
enrosque el adaptador de la botella
Pressure Adjustment
Pressure
P
U
S
H
T
O
LO
C
K
Figura 1
Figura 2

E s p a ñ o l Cómo Operar Su Compresor
10
directamente a la salida de aire del tubo de
extensión Figura 3.
6. Antes de enchufar el cordón de corriente,
asegúrese que el interruptor de corriente está
en la posición "Apagado" al oprimir en la
parte inferior media del interruptor Figura 4.
Enchufe el cordón a un tomacorriente de pared
aterrizado apropiadamente.
ADVERTENCIA
Solo se puede lograr una conecxion segura a
tierra cuando el equipo esta conectado a un
receptaculo equivalente donde se indique
“Graduacion de Hospital.”
PRECAUCION—Este modelo está diseñado para operar
empleando 115V, 60Hz. No conecte este
compresor a ninguna otra fuente de
poder, ya que podría resultar un daño
al motor.
7. Para arrancar el compresor, encienda el
interruptor de corriente.
NOTA—El encendido del motor puede retrasarse a
temperaturas frías. En este caso, lleve el
compresor a un cuarto más caliente hasta que
la unidad tenga la temperatura ambiente. Y
luego oprima el interruptor de nuevo.
La presión del compresor puede aumentarse al girar la
perilla de ajuste de presión en el sentido de las
manecillas del reloj (se debe sacar la perilla para
quitar el seguro) Figura 5. La presión se disminuye al
girar la perilla de ajuste de presión en el sentido
contrario de las manecillas del reloj. Ajuste la
presión como lo especifique su doctor o como las
instrucciones del medicamento lo indiquen y oprima
la perilla para asegurarla.
NOTA—Para uso continuo, no exceda un presión
máximo de 50 psi.
NOTA—Para que la unidad registre una lectura correcta
del manómetro de presión, se debe conectar el
nebulizador/conducto al compresor.
Figura 6
Figura 5
Figura 4
Figura 3

Limpieza del Compresor Español 11
LIMPIEZA DEL COMPRESOR
Asegúrese que el cordón de corriente esté desconectado. Sacuda el gabinete del
compresor con un paño limpio y algún desinfectante comercial.
PRECAUCION—No lo sumerja en agua, ya que se podría dañar el compresor.
PRECAUCION—No esterilice con gas.
LIMPIEZA/CAMBIO DE FILTRO
Su compresor DeVilbiss 8650D contiene dos filtros:
Filtro del ventilador—El filtro del ventilador depura el aire que entra a la unidad para
enfriar el compresor. Se encuentra en la parte posterior del gabinete del compresor
Figura 6 y debe cambiarse como deteriorar. Durante el uso continuo, también se
recomienda que el filtro se limpie semanalmente con agua jabonosa caliente, se
enjuague bien y se seque por completo.
Filtros de entrada de aire—Este filtro se ubica dentro de la cubierta y debe
cambiarse cada 12 meses o con mayor frecuencia si las condiciones ambientales así lo
requieren. El personal del proveedor Sunrise Medical deberá llevar a un centro de
servicio autorizado.
FUSIBLES ADVERTENCIA
Peligro de incendio. Reemplace el fusible como se indica 6.3A 250V.
MANTENIMIENTO
Todo el mantenimiento se deberá realizar en un centro de servicio o por el distribuidor
Sunrise Medical. PELIGRO
Riesgo de descarga eléctrica. No quite el gabinete. Todo el desarmado y el
mantenimiento deberá hacerlo el distribuidor Sunrise Medical.
NOTA—El compresor 8650D DeVilbiss no tiene partes para que el usuario suministre
servicio. Si considera que su compresor no está trabajando apropiadamente
contacte a su distribuidor autorizado Sunrise Medical.

Español Especificaciones
12
ESPECIFICACIONES
Tamaño del compresor (unidad base): 20cm A x 31cm H x 33cm P
Peso del compresor: 11,3 kg
Nivel sonoro: 51 dBA máximo
Requerimientos eléctricos: 5,0 amps, 115 VCA, 60 Hz
Consumo de potencia: 345 watts máximo
Rango de Presión de Funcionamiento: 5-50 psi.
Garantía: 1 año
EQUIPO MÉDICO
COMPRESOR DE AIRE
40HN
CON RESPECTO A RIESGOS DE DESCARGA ELÉCTRICA,
INCENDIO Y RIESGOS MECÁNICOS, SOLAMENTE DE ACUERDO
CON UL60601-1
Hay que tener cuidado cuando se utilice este equipo cerca de
otros equipos electrónicos debido a las posibles
interferencias electromagnéticas entre ellos. Puede ser
necesario separarlos.

Garantia 13
GARANTÍA LIMITADA DE UN AÑO EN LAS PARTES DEL COMPRESOR
El compresor modelo 8650D DeVilbiss está garantizado de no tener defectos de mano
de obra ni de materiales por un período de un año a partir de la fecha de compra.
Todas las partes defectuosas serán reparadas o reemplazadas de acuerdo con la opción
de Sunrise Medical’s si la unidad no ha sido alterada o se ha usado en forma
inapropiada durante ese período. Cerciórese que cualquier malfuncionamiento no se
debe a una limpieza inadecuada o por no seguir las instrucciones. Si se necesita
reparar, contacte a su distribuidor Sunrise Medical o al Departamento de Servicio de
Sunrise Medical, llame al 800-333-4000 (814-443-4881) para recibir instrucciones.
NOTA—Esta garantía no cubre el suministro de un compresor prestado, la
compensación por los costos en que se incurran en la renta de compresor
mientras la unidad en cuestión esté en reparación, o los costos de
mano de obra en que se incurran en la reparación o reemplazo de
la(s) parte(s) defectuosa(s).
NO HAY NINGUNA OTRA GARANTIA EXPLICITA. LAS GARANTIAS IMPLICITAS,
INCLUYENDO AQUELLAS DE COMERCIABILIDAD Y AJUSTE POR ALGU PROPOSITO
PARTICULAR, ESTAN LIMITADAS A LA DURACION DE LA GARANTIA LIMITADA EXPLICITA
Y EN LA MEDIDA QUE LA LEY LO PERMITA, TODAS LAS GARANTIAS IMPLICITAS ESTAN
EXCLUIDAS. ESTA ES LA SOLUCION EXCLUSIVA Y LA RESPONSABILIDAD POR LOS DAÑOS
INCIDENTALES Y CONSECUENTES BAJO ALQUIERA Y TODAS LAS GARANTIAS SON
EXCLUIDAS EN LA MEDIDA DE QUE LA LEY PERMITA LA EXCLUSION. ALGUNOS ESTADOS
NO PERMITEN LIMITACIONES EN LA DURACION DE UNA GARANTIA IMPLICITA O EN LA
LIMITACION O EXCLUSION DE LOS DAÑOS INCIDENTALES O CONSECUENTES, DE TAL
MANERA QUE LA EXCLUSION O LA LIMITACION ARRIBA MENCIONADAS PUDIERAN NO
APLICARSE A SU CASO.
Esta garantía le ofrece los derechos legales específicos y Ud. podría tener otros
derechos que varían con el Estado que se trate.
POR SERCICIO, LLAME A SU PROVEEDER
SUNRISE MEDICAL AUTORIZADO:
_______________________________________
_______________________________________
_______________________________________
Número telefónico _______________________
Fecha de copmpra________________________
Serie # _________________________________

F r a n ç a i s Importantes Mesures de Précaution
14
IMPORTANTES MESURES
DE PRÉCAUTION
Lors de l'utilisation de produits électriques et en particulier
en présence d'enfants, certaines mesures de précaution
élémentaires doivent toujours être prises. Lire toutes les
instructions avant utilisation. Les informations importantes
sont mises en valeur par les termes suivants:
DANGER Information de sécurité primordiale
concernant les risques de blessures
sérieuses ou fatales.
AVERTISSEMENT Information de sécurité importante
concernant les risques de blessures
sérieuses.
ATTENTION Information permettant d'éviter
d'endommager le produit.
REMARQUE Information qui mérite une
attention particulière.
CONSERVER CES
INSTRUCTIONS
USAGE PRÉVU
Le modèle DeVilbiss 8650D est utilisé avec un nébuliseur
pneumatique pour injecter de l’air humidifé ou des
médicaments dans les voies respiratoires afin de traiter les
troubles respiratoires. Cet appareil est prévu pour des soins
à domicile et pour un usage collectif. Les utilisateurs de cet
appareil sont des patients adultes ou des enfants ayant subi
des trachéostomies ou souffrant d’asthme, de mucoviscidose
et de bronchopneumopathie chronique obstructive.
REMARQUE—Le DeVilbiss modèle 8650D ne doit être utilisé
que sur prescription médicale et conformément
aux instructions contenues dans ce mode
d'emploi.
PIÈCES IMPORTANTES DE VOTRE COMPRESSEUR 8650D
Figure A
1. Indicateur de pression
2. Interrupteur marche/arrêt
3. Bouton de réglage de pression
Figure A
1
2
Figure B
1
2
3
4
5
6

Comment Faire Fonctionner Votre Compresseur F r a n ç a i s 15
4. Sortie d'air
5. Tuyau de rallonge (optionnel 8650D-613)
6. Connecteur de tuyau (optionnel 7025D-613)
Figure B
1. Filtre de ventilateur
2. Borne électrique / Porte-fusible
COMMENT FAIRE FONCTIONNER VOTRE
COMPRESSEUR 8650D
1. S'assurer que le câble électrique soit débranché
de la prise murale d'alimentation électrique.
AVERTISSEMENT
Risque d’explosion. Ne pas employer en
présence de d’anesthésiques inflammables.
2. Pour identifier les différentes pièces, consulter
la partie Pièces importantes de votre Compresseur
8650D.
3. Mettre le compresseur sur une surface plate et de
manière à assurer une circulation d'air suffisante
à l’arrière du dispositif.
4. Pour utiliser un nébuliseur, jetable, enfiler le
connecteur de tuyau optionnel sur la sortie
d’air du compresseur ou le tuyau de rallonge
optionnel, puis attacher une extrémité du
tuyau du nébuliseur, tel qu'indiqué à la Figure 1
ou la Figure 2.
REMARQUE—Respecter les instructions spécifiques
données par le médecin pour la mise
au point du nébuliseur et l’utilisation
des médicaments.
ATTENTION—Dans des condition atmosphériques
de grande humidité, condensation et
accumulation de liquide peuvent
apparaître dans le tuyau interne du
compresseur. Il est recommandé de
mettre le 8650D en marche et de le
laisser fonctionner pendant deux
minutes avant d'attacher le
tuyau/nébuliseur au compresseur.
Pressure Adjustment
Pressure
P
U
S
H
T
O
LO
C
K
Figure 1
Figure 2

F r a n ç a i s Comment Faire Fonctionner Votre Compresseur
16
5. Pour une humidification puissante, enfiler
l'adaptateur de bouteille directement sur
la sortie d'air du tuyau de rallonge, tel
qu'indiqué à la Figure 3.
6. Avant de brancher le câble électrique, s'assurer
que l'interrupteur électrique est en position
“Arrêt “ en appuyant sur la partie supérieure de
l'interrupteur, tel qu'indiqué à la Figure 4.
Brancher le câble électrique dans une prise
murale correctement mise à la terre.
AVERTISSEMENT
La fiabilité de la mise à terre ne peut être
obtenue que si le dispositif est branché sur
une prise équivalente portant la marque
“qualité Hospitalière”.
ATTENTION—Ce modèle est conçu pour fonctionner sur
un 115V, 60Hz. Ne pas tenter de faire
fonctionner ce compresseur sur toute
autre source électrique dans la mesure où
le moteur pourrait s'endommager.
7. Pour mettre le compresseur en marche, mettez
l'interrupteur électrique en position “Marche”.
REMARQUE—Les basses températures peuvent
provoquer un délai dans la mise en
marche du moteur. Si cela se produit,
placer le compresseur dans un
environnement chaud, telle une chambre
chauffée, et attendre jusqu'à ce que le
dispositif soit à température ambiante.
Mettre l'interrupteur électrique en
position “Marche”.
La pression du compresseur peut être accrue en
tournant le bouton de réglage de pression dans le sens
des aiguilles d'une montre, tel qu'indiqué à la (le
bouton doit être tiré pour débloquer) Figure 5. Le
pression peut être réduite en tournant le bouton de
réglage de pression dans le sens contraire aux aiguilles
d'une montre. Régler la pression conformément aux
consignes de votre médecin et aux instructions du
médicament, puis appuyer sur le bouton de réglage de
pression pour maintenir la valeur.
Figure 6
Figure 5
Figure 3
Figure 4

Nettoyage du compresseur F r a n ç a i s 17
REMARQUE—Pour une utilisation continue, ne pas dépasser 50 psi.
REMARQUE—Le nébuliseur et le tuyau doivent être branchés au compresseur pour que
l’indicateur de pression du dispositif donne une mesure correcte.
NETTOYAGE DU COMPRESSEUR
S'assurer que l'alimentation électrique soit coupée. Essuyer l'armoire du compresseur à
l'aide d'un chiffon propre et d'un désinfectant commercial quelconque.
ATTENTION—Ne pas immerger le compresseur dans l'eau; ceci pourrait l'endommager.
ATTENTION—Ne pas stériliser au gaz.
REMPLACEMENT/NETTOYAGE DU FILTRE
Votre compresseur DeVilbiss 8650D contient deux filtres:
Filtre du ventilateur—Le filtre du ventilateur traite l'air pénétrant le dispositif
pourrefroidir le compresseur. Il se trouve à l'arrière de l'armoire du compresseur
Figure 6 et devrait être remplacé lorsque détériorer. En cas d’utilisation continue, il est
également conseillé de nettoyer le filtre une fois par semaine à l’eau chaude
savonneuse, de le rincer soigneusement, et de le sécher entièrement.
Filtres d'entrée d'air—Ce filtre, qui se trouve dans l’enceinte, doit être remplacé tous
les 12 mois, voire plus souvent si les conditions ambiantes le nécessitent. Le service
doit être assuré par le personnel du fournisseur Sunrise Medical ou par un centre
de service agrée.
FUSIBLES
AVERTISSEMENT
Risque d’incendie. Remplacer le fusible tel qu’indiqué 6.3A 250V.
ENTRETIEN
Toute activité d'entretien doit être effectuée par un distributeur Sunrise Medical ou par
centre de service après-vente.
DANGER
Risque de choc électrique. Ne pas retirer l'armoire. Tout démontage et tout
entretien doit être effectué par un distributeur Sunrise Medical.
REMARQUE—Le compresseur DeVilbiss 8650D ne contient pas de pièce pouvant être
entretenue par l'utilisateur. Si vous soupçonnez que votre compresseur ne
fonctionne pas correctement, contactez votre distributeur Sunrise Medical.

F r a n ç a i s Spécifications
18
SPÉCIFICATIONS
Dimensions du compresseur:
20 cm x 31 cm x 33 cm
(8"l. x 12,3"h. x 13"L.)
Poids du compresseur: 11,3 kg (25 lbs)
Niveau sonore: 51 dBA maximum
Exigences électriques: 5,0 A, 115 VCA, 60 Hz
Consommation électrique: 345 W maximum
Domaine de pression de fonctionnement: 5-50 psi
Garantie: 1 an
ÉQUIPEMENT MÉDICAL
COMPRESSEUR D’AIR
40 HN
CONFORME À UL60601-1 POUR LES CHOCS ÉLECTRIQUES, LES
INCENDIES ET LES DANGERS MÉCANIQUES SEULEMENT
Lorsque ce produit est utilisé à proximité d’autres appareils
électroniques, des précautions doivent être prises pour éviter
toute interférence électromagnétique éventuelle. Il pourrait
être nécessaire d’éloigner les appareils les uns des autres.

Garantie F r a n ç a i s 19
GARANTIE LIMITÉE DE UN AN SUR LE PIÈCES DU COMPRESSEUR
Le Compresseur DeVilbiss Modèle 8650D est garanti contre les défauts de main
d'oeuvre et de matériau pour une période de un an à partir de la date d'achat. Toute(s)
les pièce(s) défectueuse(s) sera (seront) réparée(s) ou remplacée(s) au choix de la
société Sunrise Medical’s, si l'appareil n'a pas fait l'objet de modifications inopinées et
s'il n'a pas été utilisé de façon inadéquate pendant la période en question. S'assurer
que le mauvais fonctionnement n'est pas dû à un nettoyage inadéquat ou au non
respect des instructions. Si des réparations sont nécessaires, contacter un distributeur
Sunrise Medical agréé ou le service après-vente de Sunrise Medical au 800-333-4000
(814-443-4881) afin d'obtenir des instructions.
REMARQUE—Cette garantie n'assure pas la fourniture d'un appareil prêté, la
compensation des coûts pour la location d'un appareil pendant la
réparation de l'appareil, ni les coûts pour la réparation ou le
remplacement de la (des) pièce(s) défectueuses.
IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLIQUÉES, Y
COMPRIS CELLES D'APTITUDE LA VENTE ET DE CONVENANCE UN BUT PARTICULIER, SONT
LIMITÉES LA DURÉE DE LA GARANTIE EXPRESSE ET DANS LA MESURE PERMISE PAR LA
LOI, TOUTES LES GARANTIES IMPLIQUÉES SONT EXCLUES. CECI CONSTITUE LE REM DE
EXCLUSIF ET LA RESPONSABILITÉ POUR LES DOMMAGES CONSÉCUTIFS ET INCIDENTELS
SELON TOUTES LES GARANTIES EST EXCLUE DANS LA MESURE OU L'EXCLUSION EST
PERMISE PAR LA LOI. CERTAINS ÉTATS NE PERMETTENT PAS DE RESTRICTIONS SUR LA
DURÉE D'UNE GARANTIE IMPLICITE, OU SUR LA RESTRICTION OU L'EXCLUSION DES
DOMMAGES CONSÉCUTIFS OU INCIDENTELS, DE SORTE QUE LA RESTRICTION OU
L'EXCLUSION CI-DESSUS NE S'APPLIQUE PEUT- TRE PAS VOTRE CAS.
Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également
avoir d'autres droits qui varient d'un état à l'autre.
POUR LE SERVICE, COMMUNIQUEZ AVEC VOTRE
DISTRIBUTEUR AUTORISÉ:
_______________________________________
_______________________________________
_______________________________________
Téléphone : _____________________________
Date d’achat :____________________________
Numéro de série:_________________________

©Sunrise Medical 04.05
A-703 Rev. E
Sunrise Medical
Respiratory Products Division
100 DeVilbiss Drive
Somerset, Pennsylvania 15501-2125
USA
814-443-4881
Sunrise Medical Canada, Inc.
237 Romina Drive, Unit 3
Concord, Ontario L4K 4V3
CANADA
905-660-2459
Sunrise Medical Ltd.
Sunrise Business Park
High Street
Wollaston, West Midlands DY8 4PS
ENGLAND
44-138-444-6688
Sunrise Medical Pty. Limited
15 Carrington Road, Unit 7
Castle Hill NSW 2154
AUSTRALIA
61-2-9899-3144
Sunrise Medical
Division Respiratoire
13 Rue de la Painguetterie
37390 Chanceaux / Choisille
FRANCE
33-274-55 44-00
Sunrise Medical
DeVilbiss Produkte
Industriegebiet
69254 Malsch/Heidelberg
GERMANY
49-7253-980-460
Sunrise Medical Benelux
Pascalbaan 3
Nieuwegein 3439 MP
NETHERLANDS
31-3060-82-100
Sunrise Medical
Rehabsenteret
1450 Nesoddtangen
NORWAY
47-66-96-38-00
