DeWalt DWE4212 User manual

¿Dudas? Visítenos en Internet: www.DeWALT.com
Dúvidas? Visite-nos na Internet em www.DeWALT.com.br
Questions? See us on the World Wide Web at www.DeWALT.com
Manual de Instrucciones
Manual de Instruções
Instruction Manual
DWE4212, DWE4214, DWE4227, DWE4314,
DWE4315, DWE4336
Esmeriladora Angular
Esmerilhadeira Angular
Angle Grinder
final page size: 8.5 x 5.5 in

Español (traducido de las instrucciones originales) 1
Português (traduzido das instruções originais) 16
English (original instructions) 31

ESPAÑOL
1
Español (traducido de las instrucciones originales)
¡ADVERTENCIA! Lea todas las
advertencias de seguridad e
instrucciones. El incumplimiento
de las advertencias e instrucciones
puede provocar descargas eléctricas,
incendios o lesionesgraves.
ADVERTENCIA: Para reducir el
riesgo de lesiones, lea el manual
deinstrucciones.
1 Botón de bloqueo del eje
2 Eje
3 Asa lateral
4 Brida de soporte
5 Tuerca de fijación roscada
6 Protector
7 Interruptor deslizante (DWE4214,
DWE4227, DWE4336)
8 Interruptor de paleta (DWE4212,
DWE4314)
9 Palanca de bloqueo (DWE4212,
DWE4314, DWE4315)
10 Palanca de liberación del protector
11 Interruptor de gatillo (DWE4315)
12 Control electrónico de velocidad
variable (DWE4336)
13 Botón de bloqueo (DWE4212,
DWE4314)
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o dañosmateriales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN:Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridadrelacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
Fig. A
DWE4214, DWE4227, DWE4336
DWE4315
10
10
7
11
6
6
2
2
54
9
12
DWE4314N
DWE4212, DWE4314
10
68
9
2
13

ESPAÑOL
2
ADVERTENCIAS GENERALES DE
SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica,
incendio y/o lesionesserias.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
FUTURASCONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan
volverse descuidado e ignorar los principios
de seguridad de la herramienta. Una acción
descuidada puede causar lesiones severas en una
fracción desegundo.

ESPAÑOL
3
4) Uso y Mantenimiento de la
HerramientaEléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de
alimentación y/o retire la batería, o paquete
si es desmontable, de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar herramientas eléctricas.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas
y accesorios. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa. Las
manijas y superficies de sujeción resbalosas
no permiten el manejo y control seguros de la
herramienta en situacionesinesperadas.
5) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
INSTRUCCIONES DE SEGURIDAD PARA
TODAS LAS OPERACIONES
Advertencias de seguridad comunes para
Esmerilado, Lijado, Pulido con Alambre u
Operaciones abrasivas o de corte
a ) Esta herramienta eléctrica está diseñadas para
funcionar como una esmeriladora,lijadora,
cepillo de alambre, o herramienta de corte.
Lea todas las advertencias de seguridad,
instrucciones, ilustraciones y especificaciones
incluidas con esta herramienta eléctrica. La
falla en seguir todas las instrucciones siguientes
puede resultar en descarga eléctrica, incendio y/o
lesionesserias.
b ) No use accesorios que no hayan sido diseñados y
recomendados específicamente por el fabricante
de la herramienta. Sólo porque el accesorio se puede
conectar a su herramienta eléctrica, no garantiza una
operaciónsegura.
c ) La velocidad nominal del accesorio debe ser por
lo menos igual a la velocidad máxima marcada
en la herramienta eléctrica. Los accesorios que
operen más rápido que su velocidad nominal pueden
romperse y salirexpulsados.
d ) El diámetro exterior y el espesor de su accesorio
deben estar dentro de la capacidad nominal
de su herramienta eléctrica. Los accesorios
de tamaño incorrecto no pueden guardarse o
controlarseadecuadamente.
e ) El montaje con rosca de los accesorios
debe coincidir con la rosca del husillo de la
esmeriladora. Para los accesorios montados
con bridas, el orificio del eje del accesorio debe
ajustarse al diámetro de ubicación de la brida.
Los accesorios que no coincidan con el hardware
de montaje de la herramienta eléctrica quedarán
desequilibrados, vibrarán excesivamente y pueden
provocar la pérdida decontrol.
f ) No use un accesorio dañado. Antes de cada
uso, revise el accesorio tales como las ruedas
abrasivas respecto a astillas y grietas, la
almohadilla de respaldo respecto a grietas,
ruptura o desgaste excesivo o el cepillo
de alambre respecto a alambres sueltos o
agrietados. Si se deja caer la herramienta
eléctrica o el accesorio, revise respecto a daño
o instale un accesorio que no esté dañado.
Después de revisar e instalar un accesorio,
colóquese usted y a los expectadores lejos
del plano del accesorio giratorio y opere la
herramienta eléctrica en la velocidad sin carga
máxima durante un minuto. Los accesorios
dañados por lo general se romperán durante este
tiempo deprueba.
g ) Use equipo de protección personal. Dependiendo
de la aplicación, use una protección facial, gafas

ESPAÑOL
4
de seguridad o gafas de seguridad. Conforme
sea apropiado, use máscara contra polvo,
protectores auditivos, guantes y un delantal de
taller capaz de detener pequeños fragmentos
abrasivos o piezas de trabajo. La protección de
los ojos debe ser capaz de detener los desechos
que sean expulsados generados por diversas
operaciones. La máscara contra polvo o el
respirador deben ser capaces de filtrar partículas
generadas por su operación. La exposición
prolongada al ruido de alta intensidad puede causar
pérdidaauditiva.
h ) Mantenga a los expectadores a una distancia
segura del área de trabajo. Cualquier persona
que ingrese al área de trabajo debe usar equipo
de protección personal. Los fragmentos de la
pieza de trabajo o de un accesorio roto pueden
ser expulsados y causar lesiones más allá del área
inmediata deoperación.
i ) Sostenga la herramienta eléctrica por las
superficies de sujeción aisladas únicamente,
cuando realice una operación en la que el
accesorio de corte pueda hacer contacto con
cableado oculto o su propio cable. Los accesorios
de corte que hagan contacto con cable "vivo" pueden
tener partes de metal expuestas de la herramienta
eléctrica "viva" y podrían dar al operador una
descargaeléctrica.
j ) Coloque el cable lejos del accesorio giratorio. Si
pierde el control, es posible que el cordón se corte o
se enganche y que su mano o brazo se pueda jalar
dentro del accesorio giratorio.
k ) Nunca coloque la herramienta eléctrica hacia
abajo hasta que el accesorio se detenga por
completo. El accesorio giratorio puede agarrar la
superficie y extraer la herramienta eléctrica salga de
sucontrol.
l ) No opere la herramienta eléctrica mientras
la lleva a su lado. El contacto accidental con el
accesorio giratorio podría sujetar su ropa, tirando del
accesorio en sucuerpo.
m ) Limpie regularmente las rejillas de ventilación
de la herramienta eléctrica. El ventilador del
motor extraerá el polvo dentro del alojamiento y
la acumulación excesiva de metal en polvo puede
causar peligroseléctricos.
n ) No opere la herramienta eléctrica cerca de
materiales inflamables. Las chispas podrían
encender estosmateriales.
o ) No use accesorios que requieran refrigerantes
líquidos. El uso de agua u otros líquidos refrigerantes
puede provocar electrocución o descargaeléctrica.
p ) No use discos Tipo 11(copa cónica) en esta
herramienta. Usar accesorios inadecuados puede
resultar enlesiones.
q ) Siempre use la manija auxiliar. Apriete la manija
firmemente. La manija auxiliar siempre se debe
usar para mantener el control de la herramienta en
todomomento.
r ) Cuando arranque la herramienta con una rueda
instalada nueva o de reemplazo, o un cepillo
de alambre nuevo o de reemplazo, sostenga
la herramienta en una área bien protegida y
déjela operar por un minuto. Si la rueda tiene
una grieta o defecto no detectados, debería
romperse en menos de un minuto. Si el cepillo de
alambre tiene alambres sueltos, se detectarán.
Nunca arranque la herramienta con una persona
al frente de la rueda. Esto incluye aloperador.
s ) No se recomienda el uso de accesorios no
especificados en este manual y puede ser
peligroso. El uso de reforzadores de energía que
harían que la herramienta se accionara a velocidades
superiores a su velocidad nominal constituye un
maluso.
t ) Para evitar que el extremo del eje entre en
contacto con la parte inferior del orificio del
producto abrasivo, utilice accesorios que tengan
una profundidad de orificio roscado de por
lo menos 21mm. Si no utiliza un accesorio con
la profundidad de rosca adecuada, podría dañar
el producto abrasivo y lesionar al operador o las
personas en elárea.
u ) El tamaño del eje de las ruedas de cubo, bridas,
almohadillas de respaldo o cualquier otro
accesorio debe ajustarse correctamente al
husillo de la herramienta eléctrica. Los accesorios
con orificios de eje que no coincidan con el hardware
de montaje de la herramienta eléctrica quedarán
desequilibrados, vibrarán excesivamente y pueden
provocar la pérdida decontrol.
v ) Evite hacer rebotar la rueda o darle un
tratamiento rudo. Si esto ocurre, detenga la
herramienta y revise la rueda en busca de grietas
odefectos.
w ) Manipule y guarde siempre las ruedas concuidado.
x ) No opere esta herramienta por largos períodos
de tiempo. La vibración causada por la acción
de operación de esta herramienta puede causar
lesiones permanentes en los dedos, las manos
y los brazos. Use guantes para proporcionar un
acojinamiento adicional, tome descansos frecuentes y
limite el tiempo de usodiario.
Advertencias de Retroceso y Relacionadas
El retroceso es una reacción repentina a una rueda giratoria,
almohadilla abrasiva, cepillo u otro accesorio atrapados o
atorados. El atrapamiento o atoramiento causa el paro rápido
del accesorio giratorio que a su vez causa que la herramienta
eléctrica descontrolada se fuerce en la dirección opuesta a la
rotación del accesorio en el punto de laadherencia.
Por ejemplo, si una rueda abrasiva se atasca o atora por la
pieza de trabajo, el borde de la rueda que entra en el punto de
atrapamiento puede introducirse en la superficie del material
causando que la rueda suba o retroceda. La rueda puede

ESPAÑOL
5
saltar hacia o lejos del operador, dependiendo de la dirección
del movimiento de la rueda en el punto de atrapamiento.
Las ruedas abrasivas también pueden romperse bajo
estascondiciones.
El retroceso es el resultado de un mal uso de la herramienta
y/o procedimientos o condiciones de operación incorrectos y
se puede evitar tomando las precauciones adecuadas que se
detallan a continuación:
a ) Mantenga un agarre firme sobre la herramienta
eléctrica y coloque su cuerpo y brazo para
permitirle resistir las fuerzas de retroceso.
Siempre use la manija auxiliar, si está incluida,
para obtener un control máximo sobre el
retroceso o la reacción de torque durante el
arranque. El operador puede controlar las fuerzas
de reacción de torque o retroceso, si se toman las
precaucionesadecuadas.
b ) Nunca coloque su mano cerca del accesorio
giratorio. El accesorio puede retroceder sobre
sumano.
c ) No coloque su cuerpo en el área donde la
herramienta eléctrica se moverá si ocurre
retroceso. El retroceso impulsará la herramienta en
la dirección opuesta al movimiento de la rueda en el
punto deatrapamiento.
d ) Tenga especial cuidado cuando trabaje en
esquinas, bordes filosos, etc. Evite hacer rebotar
y atorar el accesorio. Las esquinas, bordes filosos
o rebote tienen la tendencia de atorar el accesorio
giratorio y causar pérdida de control oretroceso.
e ) No conecte una cadena de sierra, hoja para
tallar en madera ni hoja de sierra dentada.
Tales cuchillas crean retrocesos frecuentes y pérdida
decontrol.
Advertencias de Seguridad Específicas
para Pulido y Operaciones de
CorteAbrasivo
a ) Utilice sólo los tipos de ruedas recomendados
para su herramienta eléctrica y la protección
específica diseñada para la rueda seleccionada.
Las ruedas que no estén diseñadas para la
herramienta eléctrica no se pueden proteger
adecuadamente y no sonseguras.
b ) La superficie de pulido de las ruedas deprimidas
en el centro no debe montarse debajo del
plano del borde de la protección. Una rueda
instalada incorrectamente que sobresalga a través
del plano del labio de protección no se puede
protegeradecuadamente.
c ) La protección debe estar firmemente sujeta a la
herramienta eléctrica y colocada para máxima
seguridad, de modo que la menor cantidad de
la rueda quede expuesta hacia el operador.
La protección ayuda a proteger al operador contra
fragmentos rotos de la rueda, contacto accidental con
la rueda y chispas que podrían encender laropa.
d ) Las ruedas se deben usar sólo para las
aplicaciones recomendadas. Por ejemplo: no
pula con el lado de la rueda de corte. Las ruedas
de corte abrasivas están diseñadas para pulido
periférico, las fuerzas laterales aplicadas a estas
ruedas pueden causar que seastillen.
e ) Siempre use bridas de rueda sin daños que sean
del tamaño y forma correctos para su rueda
seleccionada. Las bridas de rueda adecuadas
soportan la rueda reduciendo así la posibilidad
de ruptura de la rueda. Las bridas para las ruedas
de corte pueden ser diferentes de las bridas de las
ruedasabrasivas.
f ) No utilice ruedas desgastadas de herramientas
eléctricas más grandes. La rueda diseñada para
herramientas eléctricas más grandes no es adecuada
para la velocidad más alta de una herramienta más
pequeña y puedeestallar.
Advertencias de Seguridad Adicionales
Específicas para Operaciones de
CorteAbrasivo
a ) No "atasque" la rueda de corte o aplique
una presión excesiva. No intente hacer una
profundidad de corte excesiva. El exceso
de esfuerzo de la rueda aumenta la carga y la
susceptibilidad a la torsión o adhesión de la rueda
en el corte y la posibilidad de retroceso o rotura de
larueda.
b ) No coloque su cuerpo en línea con y detrás de
la rueda giratoria. Cuando la rueda, en el punto de
operación, se aleja de su cuerpo, el posible retroceso
puede impulsar la rueda giratoria y la herramienta
eléctrica directamente haciausted.
c ) Cuando la rueda está adherida o al interrumpir
un corte por cualquier motivo, apague la
herramienta eléctrica y sostenga la unidad
inmóvil de la herramienta eléctrica hasta que la
rueda se detenga por completo. Nunca intente
retirar la rueda de corte del corte mientras la
rueda está en movimiento, de lo contrario,
podría producirse un retroceso. Investigue y tome
medidas correctivas para eliminar la causa de la
adhesión de larueda.
d ) No reinicie la operación de corte en la pieza de
trabajo. Deje que la rueda alcance la velocidad
máxima y vuelva a ingresar cuidadosamente al
corte. La rueda se puede adherir, subir o retroceder si
la herramienta eléctrica se reinicia dentro de la pieza
detrabajo.
e ) Apoye los paneles o cualquier pieza de trabajo
de gran tamaño para minimizar el riesgo de
atrapamiento y retrocesos. Las piezas grandes
tienden a hundirse por su propio peso. Los
soportes deben colocarse debajo de la pieza de
trabajo cerca de la línea de corte y cerca del borde de
la pieza de trabajo en ambos lados de larueda.

ESPAÑOL
6
f ) Tenga mucho cuidado al hacer un "corte de
bolsillo" en paredes existentes u otras áreas
ciegas. Ruedas que sobresales puede cortar tuberías
de gas o agua, cableado eléctrico u objetos que
pueden causarretroceso.
Advertencias de Seguridad Específicas
para Operaciones de Pulido
a ) No utilice papel de disco de pulido demasiado
grande. Siga las recomendaciones del fabricante,
al seleccionar el papel de lija. Papel de lija más
grande que se extienda más allá de la almohadilla de
lijar presenta un peligro de laceración y puede causar
enganches, desgarros del disco oretroceso.
Advertencias de Seguridad Específicas
para Operaciones de Cepillado de Alambre
a ) Tenga en cuenta que el cepillo lanza las cerdas
de alambre incluso durante el funcionamiento
normal. No presione demasiado los alambres
aplicando una carga excesiva al cepillo. Las
cerdas de alambre pueden penetrar fácilmente la ropa
liviana y/o lapiel.
b ) Se debe usar una protección para el cepillado de
alambre, no permita ninguna interferencia de la
rueda de alambre o el cepillo con la protección.
La rueda de alambre o el cepillo pueden expandirse en
diámetro debido al trabajo y las fuerzascentrífugas.
c ) El operador y otros que se encuentren dentro
de los 15,2 m (50pies) del uso de este producto
DEBEN usar gafas de seguridad o anteojos
de seguridad con protectores laterales y un
protector facial completo que cumpla con la
norma ANSIZ87.1.
Información de Seguridad Adicional
ADVERTENCIA: Nunca modifique la herramienta
eléctrica o ninguna parte de ella. Podría resultar en
daño o lesionespersonales.
ADVERTENCIA:SIEMPRE use gafas de seguridad.
Las gafas de uso diario NO son gafas de seguridad.
También use una careta o máscara de polvo si la
operación de corte produce polvo. SIEMPRE USE
EQUIPO DE SEGURIDAD CERTIFICADO:
• Protección para los ojos ANSI Z87.1
(CAN/CSA Z94.3),
• Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA:
Algún polvo creado por lijado,
aserrado, pulido, perforación eléctricos y otras
actividades de construcción contienen químicos
conocidos por el Estado de California como causantes
de cáncer, defectos de nacimiento u otros daños
reproductivos. Algunos ejemplos de estos químicos son:
• plomo a partir de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros
productos de mampostería, y
• arsénico y cromo a partir de madera
tratadaquímicamente.
Su riesgo a partir de estas exposiciones varía,
dependiendo de qué tan a menudo realice este tipo de
trabajo. Para reducir su exposición a estos químicos:
trabaje en un área bien ventilada, y trabaje con
equipo de seguridad aprobado, tal como máscaras de
polvo que estén diseñadas específicamente para filtrar
partículasmicroscópicas.
• Use ropa de protección y lave las áreas expuestas
con agua y jabón. Permitir que el polvo entre en su
boca, ojos, o que quede sobre la piel puede promover la
absorción de químicos peligrosos. Dirija las partículas
lejos de la cara y elcuerpo.
• Use la aspiradora de extracción de polvo adecuada
para retirar la mayoría de polvo estático y
transportado por aire. La falla en retirar el polvo
estático y transportado por aire podría contaminar el
ambiente de trabajo y presentar un riesgo de salud mayor
al operador y personas en lascercanías.
• Use abrazaderas u otras maneras prácticas para
asegurar y soportar la pieza de trabajo a una
plataforma estable. Sostener el trabajo a mano o contra
su cuerpo es inestable y puede guiar a la pérdida de
control ylesiones.
• Las ventilas de aire a menudo cubren las partes
móviles y se deben evitar. La ropa suelta, joyería,
o cabello largo podrían quedar atrapados en las
partesmóviles.
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios Longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal AWG
Más de Más de
0 6 18 16 16 14
610 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO

ESPAÑOL
7
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V.........................voltios
Hz .......................hertz
min.....................minutos
or DC......direct current
......................Construcción de
Clase I (tierra)
…/min..............por minuto
BPM....................golpes por minuto
IPM.....................impactos por
minuto
RPM....................revoluciones por
minuto
sfpm ...................pies de superficie
por minuto
SPM....................pasadas por
minuto
A.........................amperios
W........................vatios
Wh...................... watt horas
Ah.......................amperios hora
or AC...........corriente alterna
or AC/DC....corriente alterna
o directa
......................Construcción de
Clase II (doble
aislamiento)
no.......................velocidad sin carga
n.........................velocidad nominal
PSI.......................libras por pulgada
cuadrada
......................terminal de
conexión a tierra
......................símbolo de
advertencia de
seguridad
.....................evite mirar
fijamente la luz
.....................protección
respiratoria
.....................protección ocular
..................... protección auditiva
.....................lea toda la
documentación
Motor
Asegúrese de que la fuente de energía concuerde con
lo que se indica en la placa. Un descenso en el voltaje
de más del 10% producirá una pérdida de potencia y
sobrecalentamiento. Todas las herramientas DeWALT
son probadas en fábrica; si esta herramienta no funciona,
verifique el suministroeléctrico.
COMPONENTES FIG. A, B
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
Consulte la Figura 1 al principio de este manual para
obtener una lista completa de loscomponentes.
USO DEBIDO

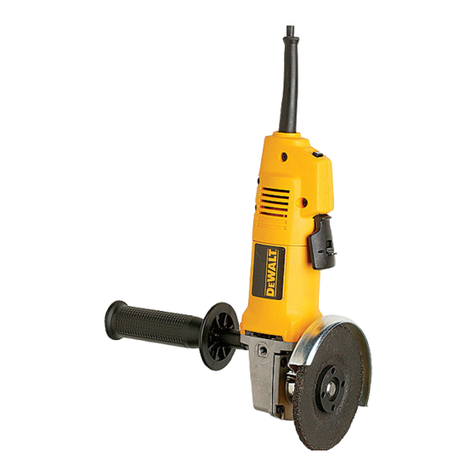

Estas esmeriladoras angulares pequeñas para trabajo
pesado están diseñadas para aplicaciones profesionales de
esmerilado, lijado, escobillado metálico y corte en diversos
lugares de trabajo (por ejemplo, sitios de construcción).
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
Estas esmeriladoras angulares pequeñas para trabajo
pesado son herramientas eléctricas profesionales. NO
permita que los niños toquen la herramienta. Si el operador
no tiene experiencia operando esta herramienta, su uso
deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
ydesconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Montaje de la empuñadura lateral (Fig.B)
ADVERTENCIA: Antes de utilizar la herramienta,
compruebe que la empuñadura esté bienapretada.
Atornille la empuñadura lateral3 firmemente en uno de
los orificios ubicados a cada lado de la caja de cambio. El asa
lateral deberá utilizarse siempre para mantener el control de
la herramienta en todomomento.
Fig. B
3
1
Protector
ATENCIÓN: Los protectores deben usarse
con todos los discos de amolado, discos de
corte, discos de lijado de láminas, escobillas o
cepillos de alambre. La herramienta puede usarse
sin protector solo en caso de lijado con discos de
lijado comunes. Consulte la Figura A para ver los
protectores suministrados con la unidad. Puede que
para algunas aplicaciones sea necesario comprar el
protector correcto a su distribuidor local o centro de
serviciosautorizado.
NOTA: El amolado y el corte de bordes puede efectuarse
con los discos tipo 27 especialmente diseñados para
esta finalidad: los discos de 6.35 mm de espesor han sido
diseñados para el amolado de superficies; mientras que en
el caso de los discos más finos de tipo 27, hay que controlar
la etiqueta del fabricante para ver si pueden usarse para
el amolado de superficies o solo para el amolado/corte
de bordes. Debe usarse un protector de tipo 1 para todos
los discos con los que no está permitido el amolado de
superficie. El corte también puede realizarse utilizando un
disco de tipo 41 y un protector de tipo1.
NOTA: Consulte la Tabla de accesorios para seleccionar la
combinación correcta de protector/accesorio.
Ajustar y montar el protector (Fig. C, D)
PRECAUCIÓN: Apague la unidad y desenchufe la
herramienta antes de hacer cualquier ajuste o de
extraer o colocar complementos oaccesorios.

ESPAÑOL
8
PRECAUCIÓN: ANTES de utilizar la herramienta,
compruebe con qué opción de ajuste está
configurada.
Opciones de ajuste
Para ajustar el protector, la palanca de liberación del
protector10 encaja en los orificios de alineación15 del
collar del protector usando una forma dentada. La amoladora
ofrece dos opciones para esteajuste.
• One-touchTM: En esta posición la cara de encaje está
inclinada y pasa al próximo orificio de alineación al girar el
protector en sentido horario (usuario mirando el eje), pero
se autobloquea en sentidoantihorario.
• Two-touchTM:En esta posición la cara de encaje está
recta y en escuadra. NO pasará al próximo orificio de
alineación salvo que la palanca de liberación del protector
la apriete y la mantenga apretada al mismo tiempo que
gira el protector en sentido horario o anti horario (usuario
mirando el eje).
One-TouchTM Two-TouchTM
Configurar las opciones de ajuste del protector
Para ajustar la palanca de liberación del protector10 en la
opción de ajuste deseada:
1. Saque el tornillo19 usando una puntaT20.
2. Extraiga la palanca de liberación del protector tomando
nota de la posición del muelle. Elija el extremo de la
palanca para la opción de ajuste deseada. One-touch
inclinará el extremo de la palanca10 para introducir
los orificios de alineación16 en el collar del protector.
Two-touch utilizará el extremo en escuadra para alinear
los orificios de alineación16 en el collar delprotector.
3. Vuelva a colocar la palanca posicionando el extremo
elegido debajo del muelle14. Compruebe que la
palanca esté correctamente en contacto con elmuelle.
4. Vuelva a colocar el tornillo y apriete a 2.0-3.0N-m.
Compruebe que esté correctamente montado con la
función de retorno del muelle apretando la palanca de
liberación del protector10.
Fig. C
10
19
14
Montaje del protector (Fig. D)
PRECAUCIÓN: Antes de montar el protector,
compruebe que el tornillo, la palanca y el muelle estén
correctamentecolocados.
1. Con el eje mirando hacia el operador, apriete y
mantenga apretada la palanca de liberación del
protector10.
2. Alinee las lengüetas14 del protector con las
ranuras15 ubicadas en la caja detransmisión.
3. Empuje el protector hacia abajo hasta que las lengüetas
del protector se introduzcan y gírelos en la ranura del
cubo de la caja de transmisión. Suelte la palanca de
liberación delprotector.
4. Para poner en posición el protector:
One-touchTM: Gire el protector en sentido horario hacia
la posición de trabajo deseada. Apriete y mantenga
apretada la palanca de liberación del protector10 para
girar el protector en direcciónantihorario.
Two-touchTM:Apriete y mantenga apretada la palanca
de liberación del protector10 . Gire el protector en
sentido horario o anti horario para ponerlo en la posición
de trabajo deseada.
NOTA: El cuerpo del protector deberá estar ubicado entre
el eje y el operador, para ofrecer la máxima protección
aloperador.
La palanca de liberación del protector debe introducirse
en uno de los orificios de alineación16 del collar del
protector. Esto garantiza que el protector quedefirme.
5. Para retirar el protector, siga las etapas 1–3 de las
presentes instrucciones en el ordencontrario.
