DeWalt D25052 User manual

D25052

B
Copyright DEWALT
Dansk (oversat fra original brugsvejledning) 3
Deutsch (übersetzt von den originalanweisungen) 12
English (original instructions) 23
Español (traducido de las instrucciones originales) 33
Français (traduction de la notice d’instructions originale) 43
Italiano (tradotto dalle istruzioni originali) 53
Nederlands (vertaald vanuit de originele instructies) 63
Norsk (oversatt fra de originale instruksjonene) 73
Português (traduzido das instruções originais) 82
Suomi (käännetty alkuperäisestä käyttöohjeesta) 93
Svenska (översatt från de ursprungliga instruktionerna) 102
Türkçe (orijinal talimatlardan çevrilmiştir) 112
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες)122

1

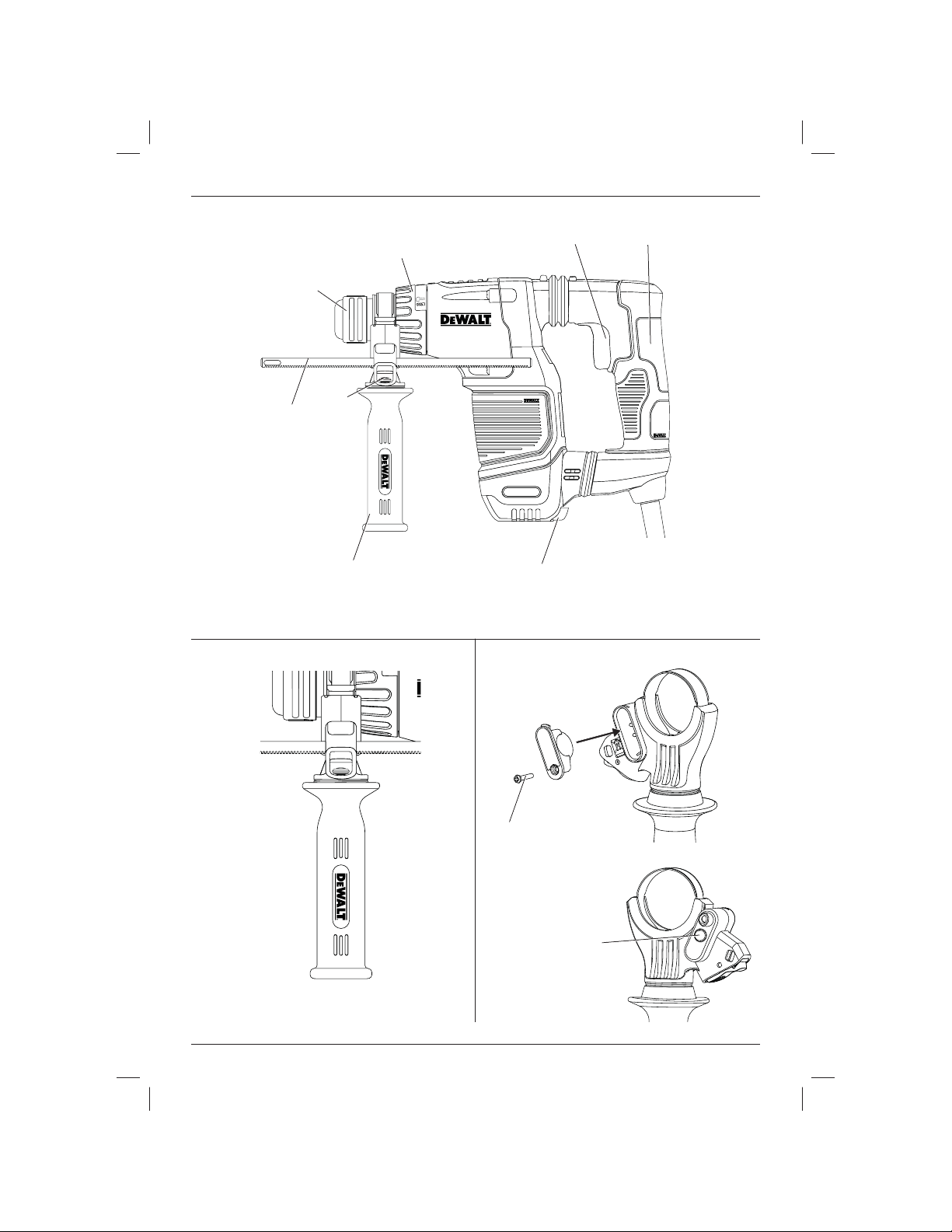

Figure 1
Figure 2 Figure 3
b
c
j
i
g
h
d
e
fa
D25052KT

2

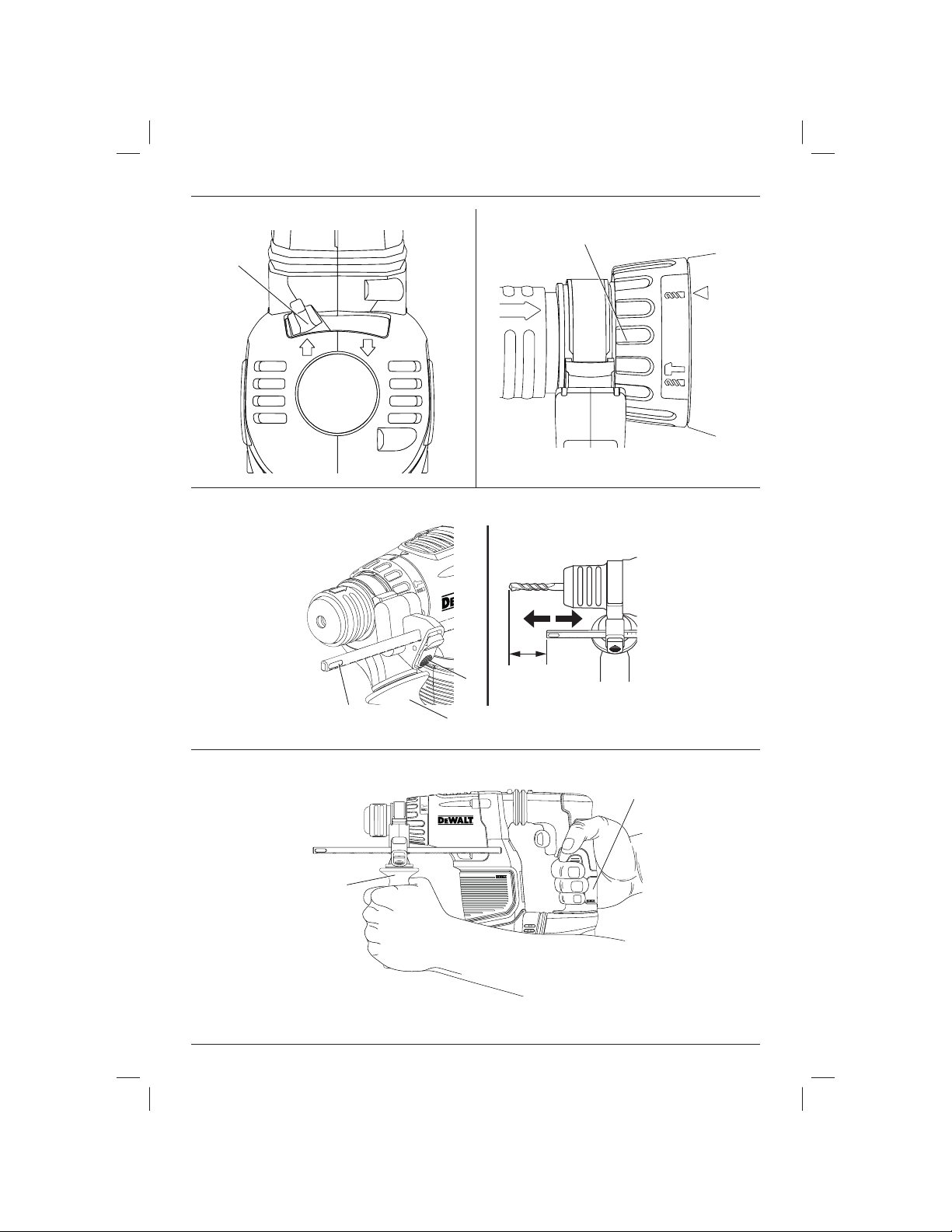

Figure 4 Figure 5
g
f
Figure 7
Figure 6
h
dc
c
b

DANSK
3
Tillykke!
Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én
af de mest pålidelige partnere for professionelle brugere af elværktøj.
Tekniske data
D25052
Spænding V 230
Type 1
Effektindgang W 650
Tomgangshastighed (o/min.) min-1 0–2300
Slagfrekvens (ifølge EPTA-procedure 05/2009) J 1,9
Slagstyrke boring Bpm 0-6200
Maksimal boringsområde i stål / træ / beton mm 13 / 30 / 20
Kerneboringskapacitet i blød tegl mm 50
Værktøjsholder SDS Plus
Kravediameter mm 43
Vægt kg 2,6
LPA (lydtryk) dB(A) 87
KPA (lydtrykusikkerhed) dB(A) 3
LWA (lydeffekt) dB(A) 98
KWA (usikkerhed lydeffekt) dB(A) 3
Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:
Vibrationsemissionsværdi a
h
Metalboring
a
h
= m/s23,9
Usikkerhed K = m/s21,5
Boring i beton
a
h
= m/s27,9
Usikkerhed K = m/s21,5
Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med
en standardiseret test, der er angivet i EN 60745
og kan anvendes til at sammenligne et værktøj
med et andet. Det kan anvendes til en foreløbig
eksponeringsvurdering.
ADVARSEL: Det angivne
vibrationsemissionsniveau repræsenterer
værktøjets hovedanvendelsesområder.
Hvis værktøjet anvendes til andre formål,
med andet tilbehør eller vedligeholdes
dårligt, kan vibrationsemissionen
imidlertid variere. Det kan forøge
eksponeringsniveauet over den samlede
arbejdsperiode markant.
HAMMERBOREMASKINE
D25052
Et estimat af eksponeringsniveauet for
vibration bør også tage højde for de
gange, værktøjet slukkes, eller når det
kører men ikke bruges til at arbejde. Det
kan mindske eksponeringsniveauet over
den samlede arbejdsperiode markant.
Identificér yderligere
sikkerhedsforanstaltninger for at beskytte
operatøren mod vibrationens effekter,
som f.eks.: vedligehold værktøjet og
tilbehøret, hold hænderne varme,
organisation af arbejdsmønstre.

4
DANSK
Horst Grossmann
Vicepræsident for Maskinteknik og Produktudvikling
DEWALT, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
15.11.2013
ADVARSEL: Læs
instruktionsvejledningen for at reducere
risikoen for personskader.
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL! Læs alle
sikkerhedsadvarsler og alle
instruktioner. Manglende overholdelse
af advarsler og instruktioner kan
medføre elektrisk stød, brand og/eller
alvorlig personskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER
TIL SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit
elektroniske (ledning) eller batteribetjente (trådløse)
elværktøj.
1) SIKKERHED I ARBEJDSOMRÅDET
a) Sørg for, at arbejdsområdet er rent og
godt oplyst. Rodede eller mørke områder
giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i
en eksplosionsfarlig atmosfære, som
f.eks. ved tilstedeværelsen af brændbare
væsker, gasser eller støv. Elværktøj danner
gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand,
når der anvendes elektrisk værktøj.
Distraktioner kan medføre, at du mister
kontrollen.
2) ELEKTRISK SIKKERHED
a) Stik på elektrisk værktøj skal passe
til stikkontakten. Stikket må aldrig
modificeres på nogen måde. Undlad
at bruge adapterstik sammen med
jordforbundet elektrisk værktøj.
Umodificerede stik og dertil passende
stikkontakter reducerer risikoen for elektrisk
stød.
b) Undgå kropskontakt med jordforbundne
overflader, såsom rør, radiatorer, komfurer
og køleskabe. Der er øget risiko for elektrisk
stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for
regn eller våde forhold. Hvis der trænger
vand ind i et elektrisk værktøj, øges risikoen
for elektrisk stød.
Sikringer:
Europa 230 V værktøj 10 Amp, el-net
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver
sikkerhedsniveauet for hvert enkelt signalord.
Læs vejledningen og vær opmærksom på disse
symboler.
FARE: Angiver en umiddelbart farlig
situation, der medmindre den undgås,
vil resultere i død eller alvorlig
personskade.
ADVARSEL: Angiver en potentielt farlig
situation, der medmindre den undgås,
kunne resultere i død eller alvorlig
personskade.
FORSIGTIG: Angiver en potentielt farlig
situation, der medmindre den undgås,
kan resultere i mindre eller moderat
personskade.
BEMÆRK: Angiver en handling,
der ikke er forbundet med
personskade, men som kan
resultere i produktskade.
Angiver risiko for elektrisk stød.
Angiver brandfare.
EF-konformitetserklæring
MASKINDIREKTIV
D25052
DEWALT erklærer, at produkterne beskrevet under
Tekniske data er udformet i overensstemmelse
med:
2006/42/EC, EN 60745-1, EN 60745-2-6.
Disse produkter overholder også direktivet
2004/108/EF og 2011/65/EU. Kontakt DEWALT på
følgende adresse for yderligere oplysninger eller se
bagsiden af manualen.
Undertegnede er ansvarlig for kompilering af den
tekniske fil og udsteder denne erklæring på vegne af
DEWALT.

5
DANSK
g) Hvis der anvendes støvudsugnings-
eller støvopsamlingsudstyr, skal dette
tilsluttes og anvendes rigtigt. Anvendelse
af støvopsamlingsudstyr kan begrænse farer
forårsaget af støv.
4) ANVENDELSE OG VEDLIGEHOLDELSE AF
ELEKTRISK VÆRKTØJ
a) Undlad at bruge magt over for det
elektriske værktøj. Brug det værktøj, der
er bedst egnet til det arbejde, der skal
udføres. Værktøjet vil klare opgaven bedre
og mere sikkert med den ydelse, som det er
beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis
kontakten ikke tænder og slukker for det.
Alt elektrisk værktøj, der ikke kan kontrolleres
med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/
eller batterienheden fra det elektriske
værktøj, før det elektriske værktøj justeres,
dets tilbehør udskiftes, eller det stilles
til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen
for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for
rækkevidde af børn, og tillad ikke
personer, som ikke er bekendt med dette
elektriske værktøj eller disse instruktioner,
at betjene værktøjet. Elektrisk værktøj er
farligt i hænderne på personer, som ikke er
instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj.
Undersøg om bevægelige dele sidder
skævt, binder eller er gået itu såvel som
andre forhold, der kan påvirke betjeningen
af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før
brug. Mange ulykker er forårsaget af dårligt
vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene.
Ordentligt vedligeholdt skæreværktøj med
skarpe skærekanter har mindre tilbøjelighed til
at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor,
osv. i overensstemmelse med disse
instruktioner, idet der tages hensyn til
arbejdsforholdene og den opgave, som
skal udføres. Brug af elektrisk værktøj til
andre opgaver end dem, det er beregnet til,
kan resultere i en farlig situation.
5) SERVICE
a) Elektrisk værktøj skal serviceres
af en kvalificeret servicetekniker,
som udelukende benytter identiske
reservedele. Derved sikres det, at værktøjets
driftssikkerhed opretholdes.
d) Undlad at udsætte ledningen for overlast.
Brug aldrig ledningen til at bære,
trække værktøjet eller trække det ud af
stikkontakten. Hold ledningen borte fra
varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede
ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs,
skal der anvendes en forlængerledning,
som er egnet til udendørs brug. Brug af
en ledning, der er egnet til udendørs brug,
reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område,
benyt en strømforsyning, der er beskyttet
af en fejlstrømsafbryder. Ved at benytte
en fejlstrømsafbryder reduceres risikoen for
elektrisk stød.
3) PERSONLIG SIKKERHED
a) Vær opmærksom, pas på hvad du
foretager dig, og brug sund fornuft, når
du benytter et elektrisk værktøj. Betjen
ikke værktøjet, hvis du er træt, påvirket
af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse
af et elektrisk værktøj kan forårsage alvorlig
personskade.
b) Brug personligt sikkerhedsudstyr. Bær
altid beskyttelsesbriller. Sikkerhedsudstyr,
såsom støvmaske, skridsikre sikerhedssko,
sikkerhedshjelm eller høreværn, brugt når
omstændighederne foreskriver det, reducerer
omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at
der er slukket for kontakten, inden
værktøjet tilsluttes en strømkilde og/eller
batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på
kontakten eller tilsluttes, når kontakten er
tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller
skruenøgler, før det elektriske værktøj
startes. En skruenøgle eller anden nøgle,
der bliver siddende på en roterende del
af elektrisk værktøj, kan give anledning til
personskade.
e) Undlad at række for langt. Hold hele tiden
en god fodstilling og balance. Dette giver
bedre kontrol af det elektriske værktøj, når
uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær
ikke løst tøj eller smykker. Hold dit hår,
tøj og handsker væk fra bevægelige dele.
Løstsiddende tøj, smykker eller langt hår kan
blive fanget i bevægelige dele.

6
DANSK
• Slå ikke på fastsiddende dele med en
hammer for at løsne dem. Metalfragmenter
eller materialespåner kan løsnes og forårsage
personskade.
• Mejsler, der er en smule slidte, kan hvæsses
ved hjælp af slibning.
• Hold strømledningen borte fra den roterende
del. Vikl ikke ledningen om kroppen. En
elektrisk ledning, der er bundet om en roterende
del, kan forårsage personskade og manglende
kontrol.
Restrisici
De følgende risici er uløseligt forbundet med brugen
af roterende hammerboremaskiner:
– Skader som følge af berøring af roterende dele
eller varme dele på værktøjet.
På trods af overholdelsen af de relevante
sikkerhedsregler og brug af sikkerhedsudstyr kan
visse restrisici ikke undgås. Disse omfatter:
– Hørenedsættelse.
– Risiko for personskade som følge af flyvende
partikler.
– Risiko for forbrænding ved at røre ved tilbehør,
der bliver varmt under betjening.
– Risiko for personskade som følge af forlænget
brug.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
DATOKODEPOSITION
Datokoden, der også inkluderer produktionsåret, er
tryk på huset.
Eksempel: 2013 XX XX
Produktionsår
Ekstra specielle sikkerhedsregler for
hammerboremaskiner
• Bær høreværn. Udsættelse for støj kan
medføre høretab.
• Anvend hjælpehåndtag, der leveres sammen
med værktøjet. Tab af kontrol kan medføre
personskade.
• Hold kun fast i elværktøjet ved hjælp af de
isolerede håndtagsflader, når der skal saves
i emner, hvor skæreværktøjet kan berøre
skjulte ledninger eller sit eget kabel. Kommer
skæreværktøjet i kontakt med en strømførende
ledning, kan blotlagte metaldele på el-værktøjet
gøres strømførende og give stød til brugeren.
• Brug klemmer eller andre praktiske metoder
til at fastgøre og støtte arbejdsemnet til
et stabilt underlag. Det er ustabilt at holde
arbejdsemnet i hånden eller mod kroppen og
kan medføre manglende kontrol.
• Anvend sikkerhedsbriller eller anden
øjenbeskyttelse. Under betjening af hammeren
kan der hvirvle savsmuld rundt. Flyvende
partikler kan forårsage permanent øjenskade.
Brug en støvmaske eller et åndedrætsværn til
støvfrembringende handlinger. Ørebeskyttelse vil
være nødvendigt under de fleste betjeninger.
•Hold godt fast på værktøjet hele tiden.
Forsøg ikke at betjene værktøjet uden at
holde det med begge hænder. Det anbefales
altid at anvende sidehåndtaget. Betjening af
værktøjet med én hånd kan medføre manglende
kontrol. Det kan også udgøre en fare at bryde
igennem eller støde på hårde materialer, såsom
en armeringsstang. Fastgør sidehåndtaget godt
før brug.
• Betjen ikke værktøjet i længere tid ad
gangen. Vibration som følge af hammerens
bevægelse kan medføre skade på dine hænder
og arme. Anvend handsker som en ekstra pude
og begræns udsættelsen ved at tage mange
pauser.
• Forsøg ikke selv at reparere dele.
Mejselreparation bør udføres af en autoriseret
specialist. Ukorrekt reparerede mejsler kan
forårsage personskade.
•Anvend handsker, når du betjener værktøjet
eller skifter delene. Blotlagte metaldele på
værktøjet og delene kan blive ekstremt varme
under betjening. Små dele af ødelagt materiale
kan skade bare hænder.
• Læg aldrig værktøjet fra dig, før delene er
helt stoppet. Det kan forårsage personskade at
fjerne delene.

7
DANSK
Elektrisk-sikkerhed
Elmotoren er kun designet til én spænding.
Kontrollér altid, at strømforsyningen svarer til
spændingen på mærkepladen.
Dit DEWALT-værktøj er dobbeltisoleret i
overensstemmelse med EN 60745, og
derfor er en jordledning ikke påkrævet.
Hvis forsyningsledningen er beskadiget, skal den
udskiftes med en særlig ledning, der kan fås
gennem DEWALT’s serviceorganisation.
Brug af forlængerledning
Hvis en forlængerledning er påkrævet, skal du
anvende en godkendt 3-koret forlængerledning, der
passer til dette værktøjs effektforbrug (se Tekniske
data). Den minimale lederstørrelse er 1.5 mm2; den
maksimale længde er 30 m.
Ved brug af en kabeltromle skal kablet altid rulles
helt ud.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen
for kvæstelser skal enheden
slukkes, og strømforsyningen til
maskinen afbrydes før montering
og afmontering af tilbehør, før justering
eller ændring af konfiguration eller ved
udførelse af reparationer. Sørg for, at
udløserkontakten er i OFF-position.
Utilsigtet start kan medføre kvæstelser.
Sidehåndtag (fig. 1, 2)
ADVARSEL: For at reducere risikoen
for personskade skal du ALTID betjene
værktøjet med sidehåndtaget korrekt
monteret. Mangel på at gøre dette kan
resultere i, at sidehåndtaget glider under
betjening af værktøjet og efterfølgende
manglende kontrol. Hold værktøjet med
begge hænder for at øge kontrollen.
Et sidehåndtag leveres monteret med denne
roterende hammer. Sidehåndtaget (c) kan tilpasses
både højre- og venstrehåndsbrugere.
SÅDAN JUSTERES SIDEHÅNDTAGET
1. Løsn sidehåndtaget (c) ved at dreje det mod
uret.
2. Drej sidehåndtaget til den ønskede position.
3. Fastgør sidehåndtaget ved at dreje det med
uret.
Pakkens indhold
Pakken indeholder:
1 Kraftigt roterende hammer
1 Sidehåndtag
1 Dybdejusteringsstang
1 Kasse (kun K-modeller)
1 Brugsvejledning
1 Eksplosionstegning
• Kontrollér for eventuelle skader på værktøjet,
dele og tilbehør, der kan være opstået under
transport.
• Tag dig tid til at læse denne vejledning grundigt
og forstå den før betjening.
Beskrivelse (fig. 1)
ADVARSEL: Modificér aldrig elektrisk
værktøj eller nogen dele deraf. Det kan
medføre materiale- eller personskade.
a. Variabel hastighedsudløserkontakt
b. Hovedhåndtag
c. Sidehåndtag
d. Dybdestang
e. SDS Plus®borepatron
f. Funktionsvælgerkrave
g. Reverseringsgreb
h. Udløserknap til dybdestang
TILSIGTET BRUG
Disse borehammermaskiner er fremstillet til
professionelle bore- og borehamringsopgaver.
MÅ IKKE anvendes under våde forhold eller i
nærheden af brændbare væsker eller gasser.
Disse borehammermaskiner er professionelle
værktøjsmaskiner.
LAD IKKE børn komme i kontakt med værktøjet.
Overvågning er påkrævet, når uerfarne brugere
anvender dette værktøj.
• Dette produkt er ikke beregnet til anvendelse af
personer (inklusive børn) med nedsatte fysiske,
sensoriske eller mentale handicaps; mangel på
erfaringer, viden eller færdigheder, medmindre
de er under overvågning af en person, der er
ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med dette produkt.

8
DANSK
HAMMERBORINGSTILSTAND
Brug denne tilstand til murværksboring.
Dybdestang (fig. 6)
SÅDAN JUSTERES DYBDESTANGEN
1. Tryk på dybdestangens udløserkontakt (j) på
sidehåndtaget og hold den inde.
2. Flyt dybdestangen (d), således at afstanden
mellem enden af stangen og enden af boret
svarer til den ønskede boringsdybde.
3. Slip kontakten for at låse stangen i positionen.
Ved boring med dybdestangen skal du stoppe,
når enden af stangen når materialets overflade.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid
sikkerhedsvejledningen og de gældende
regler.
ADVARSEL: For at reducere risikoen
for personskade skal du slukke
for værktøjet og afbryde det fra
strømkilden, inden der foretages
justeringer, eller der fjernes/
monteres tilbehør eller ekstraudstyr.
Udløserkontakt (fig. 1)
Tryk på udløserkontakten (a) for at starte den
roterende hammer. Slip kontakten for at stoppe den
roterende hammer.
BEMÆRK: Brug lave hastigheder ved start af huller
uden en automatisk kørner ved boring i metaller,
plastik, eller keramik. Højere hastigheder er bedre til
at bore i murværk for maksimal effektivitet.
VARIABEL HASTIGHED
Udløserkontakten til variabel hastighed (a) giver
mulighed for hastighedskontrol. Jo mere der trykkes
på kontakten, jo højere borhastighed.
Korrekt håndposition (fig. 7)
ADVARSEL: For at reducere risikoen
for personskade skal du ALTID anvende
den rette håndposition som vist.
ADVARSEL: For at reducere risikoen
for alvorlig personskade skal du ALTID
holde godt fast i tilfælde af en pludselig
reaktion.
Korrekt håndposition kræver én hånd på
sidehåndtaget (c) og den anden hånd på
hovedhåndtaget (b).
SÅDAN SKIFTES DER SIDE
For højrehåndede brugere: skub
sidehåndtagsklemmen over patronen, håndtag
til venstre.
For venstrehåndede brugere: skub
sidehåndtagsklemmen over patronen, håndtag
til højre.
ARBEJDSLYGTE PÅ SIDEHÅNDTAG (KUN D25052KT)
(FIG. 3)
Dit sidehåndtag har en arbejdslygte. Lygten bruger
batterier og betjenes på tænd/sluk-knappen(i).
Sådan udskiftes arbejdslygtens batterier (CR2032
x 2):
1. Tag skruen ud af batterilugen (j), som vist på
fig.3.
2. Udskift batteriet, så den positive side vender
udad.
3. Luk batterirummet, og fastgør skruen.
Reverseringsgreb (fig. 4)
Reverseringsgrebet(g) bruges til at reversere
borehammeren til at udtrække fastgørelseselementer
eller fastklemte bor i funktionen kun til boring.
FORSIGTIG: Vær forberedt på et stærkt
reaktivt moment, når der reverseres for
at fjerne fastklemte bor.
For at reversere borehammerenskal du slukke den
og stille reverseringsgrebet(g) ud for den gule pil, der
peger bagud.
For at stille grebet til fremadrettet drift skal du slukke
for borehammeren og stille reverseringsgrebet (g) ud
for den gule pil, der peger fremad.
Tilstandsvælger (fig. 1, 5)
BEMÆRK: Værktøjet skal være helt
standset, før tilstandsvælgeren aktiveres.
I modsat fald kan værktøjet blive
beskadiget.
Du skifter værktøjet fra borefunktion til
hammerfunktion (eller vice-versa) ved at dreje kraven
(f) til det pågældende symbol.
Drej kraven (f) mod borehovedsymbolet for boring
eller mod hammersymbolet for hammerboring.
BEMÆRK: Pilen på funktionsvælgerkraven SKAL
altid stå ud for et af symbolerne. Der findes ingen
driftsposition imellem positionerne.
ROTERENDE BORINGSTILSTAND:
Brug roterende boringstilstand til træ,
metal og plastik.

9
DANSK
forvridning. Forvent altid standsningen.
Hold godt fast med begge hænder
for at kontrollere vridningen og undgå
personskade.
4. HVIS BORET STOPPER , skyldes det typisk,
at det er overbelastet. SLIP UDLØSEREN
OMGÅENDE, fjern boret fra arbejdet og
afgør årsagen til blokeringen. SLÅ IKKE
UDLØSEREN FRA OG TIL I ET FORSØG PÅ
AT STARTE EN BLOKERET BOREMASKINE
- DET KAN BESKADIGE BOREMASKINEN.
5. For at minimere blokering eller
gennemtrængning af materialet, skal du
reducere trykket på boret og lette boret gennem
den sidste del af hullet.
6. Hold motoren i gang, mens boret trækket ud
af et boret hul. Det hjælper med at forhindre
klemning.
7. Med variabel hastighed er der ingen grund til at
kørne det punkt, der skal bores. Start hullet ved
lav hastighed og accelerer ved at trykke hårdere
på udløseren, når hullet er dybt nok til at bore,
uden at boret springer ud.
BORING I METAL
En SDS Plus®til patronadapter med rundt skaft er
nødvendig. Sørg for, at værktøjet er i boringstilstand.
Start boring med lav hastighed og øg, indtil du opnår
fuld hastighed ved at påføre et fast tryk på værktøjet.
En jævn strøm af metalspåner indikerer korrekt
borehastighed. Brug et smøremiddel ved boring i
metal. Undtagelserne er støbejern og messing, der
skal bores i tør tilstand.
BEMÆRK: Det er nemmere at lave store huller i stål
[7,9 mm til 12,7 mm (5/16" til 1/2")], hvis der først
bores et pilothul [4 mm til 4,8 mm (5/32" til 3/16")].
BORING I TRÆ
En SDS Plus®til patronadapter med rundt skaft er
nødvendig. Sørg for, at værktøjet er i boringstilstand.
Start boring med lav hastighed og øg, indtil du
opnår fuld hastighed ved at påføre et fast tryk på
værktøjet. Du kan anvende de samme stålbor
som til metal til at lave huller i træ. Disse bor kan
overophedes, medmindre de ofte trækkes ud for
at fjerne spåner fra rillerne. For større huller bør du
anvende spadebor, stenbor eller hulsave. Emner, der
kan splintre, bør støttes af en træblok.
Hammerboring
1. Når der bores, skal du anvende tilpas kraft på
hammeren for at forhindre den i at springe for
meget tilbage eller “løfte” boret. For megen
kraft kan nedsætte borehastigheden, forårsage
overopvarmning og sænke boreintensiteten.
Overbelastningskobling
Hvis boret sidder fast, afbryder
overbelastningskoblingen drevet til borspindlen. På
grund af den resulterende kraft skal du altid holde
godt fast på maskinen med begge hænder og med
en god holdning.
Boreværktøjer
Maskinen er tilsigtet hammerboring i beton, mur og
sten. Den er også egnet til boring uden slag i træ,
metal, keramik og plastik.
Boring (fig. 1, 5)
ADVARSEL: For at reducere risikoen
for personskade skal du slukke
for værktøjet og afbryde det fra
strømkilden, inden der foretages
justeringer, eller der fjernes/
monteres tilbehør eller ekstraudstyr.
ADVARSEL: For at reducere risikoen
for personskade skal du ALTID sørge
for, at arbejdsemnet er godt fastankret
eller fastspændt. Hvis der bores i et
tyndt materiale, skal du anvende en
“støtteblok” i træ for at forhindre skade
på materialet.
ADVARSEL: For at reducere risikoen
for personskade skal du ALTID betjene
værktøjet med sidehåndtaget korrekt
monteret. Mangel på at gøre dette kan
resultere i, at sidehåndtaget glider under
betjening af værktøjet og efterfølgende
manglende kontrol. Hold værktøjet med
begge hænder for at øge kontrollen.
Drej funktionsvælgerkraven (f) til borsymbolet for at
bore eller til hammerborsymbolet for hammerboring.
BORING
1. Til TRÆ skal du bruge sneglebor, spadebor,
stenbor eller hulsave. Til metal skal du bruge
højhastigheds stålbor eller hulsave. Brug et
smøremiddel ved boring i metal. Undtagelserne
er støbejern og messing, der skal bores i tør
tilstand. Til MURVÆRK skal du anvende bor
med hårdmetalplade eller murbor. En jævn
strøm af støv indikerer korrekt borehastighed.
2. Tryk altid i lige linje med boret. Tryk tilstrækkelig
hårdt til at boret bider, men tryk ikke så hårdt, at
motoren blokerer, eller boret afbøjes.
3. Hold værktøjet fast med begge hænder for at
kontrollere borets rotation.
ADVARSEL: Boret kan gå i stå, hvis
det er overbelastet og resultere i en

10
DANSK
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det,
som stilles til rådighed af DEWALT, ikke
er afprøvet med dette produkt, kan det
være farligt at bruge sådant tilbehør
med dette værktøj. For at mindske
risikoen for personskade, må dette
produkt kun anvendes med tilbehør,
som anbefales af DEWALT.
Kontakt forhandleren for yderligere oplysninger om
korrekt tilbehør.
Miljøbeskyttelse
Særskilt bortskaffelse. Dette produkt må
ikke bortskaffes sammen med
almindeligt husholdningsaffald.
Hvis du på noget tidspunkt finder det nødvendigt
at udskifte dit DEWALT-produkt, eller hvis det ikke
længere tjener det tiltænkte formål, må det ikke
bortskaffes med almindeligt husholdningsaffald. Sørg
for, at dette produkt bortskaffes særskilt.
Særskilt bortskaffelse af brugte
produkter og emballage gør det
muligt at genbruge materialer og
anvende dem på ny. Genanvendelse
af genbrugsmaterialer bidrager
til at forhindre forurening af
miljøet og reducerer behovet
for råmaterialer.
Lokale forskrifter muliggør i nogen tilfælde
særskilt bortskaffelse af elektriske produkter fra
husholdningen, ved kommunale affaldsdepoter eller
hos forhandleren i forbindelse med køb af et nyt
produkt.
DEWALT har stillet faciliteter til rådighed til indsamling
og genbrug af udslidte DEWALT-produkter. For at
benytte sig af denne service kan man returnere
produktet til et hvilket som helst autoriseret
serviceværksted, der modtager det på vore vegne.
Du kan finde ud af, hvor det nærmeste autoriserede
serviceværksted befinder sig ved at kontakte dit
lokale DEWALT-kontor på den adresse, der er
angivet i denne manual. Alternativt findes der en liste
over autoriserede DEWALT-serviceværksteder og
detaljerede oplysninger om vores eftersalgsservice
og kontakter på følgende internetadresse:
www.2helpU.com.
2. Bor lige og hold boret på en lige vinkel på
emnet. Anvend ikke sidetryk på boret, når
du borer, da det vil forårsage blokering af
borspånerne og nedsænke borehastigheden.
3. Hvis hammerhastigheden begynder at falde,
når der bores dybe huller, skal du trække boret
halvvejs ud af hullet, mens værktøjet stadig
kører, for at fjerne snavs fra hullet.
4. Til murværk skal du anvende bor med
hårdmetalplade eller murbor. En jævn strøm af
støv indikerer korrekt borehastighed.
VEDLIGEHOLDELSE
Dit DEWALT-elværktøj er beregnet til langvarig
brug med minimal vedligeholdelse. Værktøjets
fortsatte tilfredsstillende drift afhænger af korrekt
vedligeholdelse og rengøring af værktøjet.
ADVARSEL: For at reducere risikoen
for kvæstelser skal enheden
slukkes, og strømforsyningen
til maskinen skal afbrydes før
montering og afmontering
af tilbehør, før justering eller
ændring af konfiguration eller ved
udførelse af reparationer. Sørg for,
at udløserkontakten er i OFF-position.
Utilsigtet start kan medføre kvæstelser.
Smøring
Dette elektriske værktøj skal ikke smøres yderligere.
Rengøring
ADVARSEL: Blæs støv og snavs
ud af hovedhuset med tør luft, lige
så snart der samler sig snavs i og
omkring luftaftrækket. Bær godkendte
beskyttelsesbriller og godkendt
støvmaske ved udførelse af denne
procedure.
ADVARSEL: Brug aldrig
opløsningsmidler eller andre kraftige
kemikalier til at rengøre værktøjets
ikke-metalliske dele. Disse kemikalier
kan svække de materialer, der anvendes
i disse dele. Brug en klud, der kun er
fugtet med vand og mild sæbe. Lad
aldrig væske trænge ind i værktøjet, og
nedsænk aldrig nogen del af værktøjet
i væske.

11
DANSK
dit nærmeste autoriserede DEWALT
serviceværksted i DEWALT kataloget
eller kontakt dit DEWALT kontor på den
adresse, der er opgivet i denne manual.
Der findes en liste over autoriserede
DEWALT serviceværksteder og detaljerede
oplysninger om vores eftersalgsservice på
følgende internetadresse: www.2helpU.
com.
GARANTI
DEWALT er sikker på produkternes kvalitet
og tilbyder en enestående garanti til
professionelle brugere af dette værktøj.
Denne garantierklæring er en tilføjelse
til dine kontraktmæssige rettigheder
som professionel bruger eller dine
lovbefalede rettigheder som privat ikke-
professionel bruger og påvirker dem på
ingen måde. Garantien er gyldig inden for
medlemsstaterne af Den Europæiske Union
og Det Europæiske Frihandelsområde.
•30 DAGES RISIKOFRI
TILFREDSHEDSGARANTI •
Hvis du ikke er fuldt tilfreds med dit
DEWALT værktøj, kan du returnere det
inden for 30 dage, komplet som købt, til
den forhandler, hvor værktøjet blev købt
og få alle pengene refunderet eller bytte
det. Produktet skal have været underlagt
almindelig brug og slid, og der skal
fremvises gyldig kvittering.
•ET ÅRS GRATIS SERVICEKONTRAKT •
Hvis du har brug for vedligeholdelse
eller service af dit DEWALT værktøj,
inden for 12 måneder efter købet, er du
berettiget til en gratis serviceydelse. Den
vil blive foretaget gratis af et autoriseret
DEWALT serviceværksted. Købsbeviset
skal fremvises. Inkluderer arbejdskraft.
Ekskluderer tilbehør og reservedele,
medmindre de var fejlbehæftede under
garantiperioden.
• ET ÅRS FULD GARANTI •
Hvis dit DEWALT produkt bliver defekt
på grund af fejlbehæftede materialer eller
produktionsfejl inden for 12 måneder fra
købsdatoen, garanterer DEWALT gratis
udskiftning af alle defekte dele eller gratis
udskiftning af enheden efter vores valg
under forudsætning af, at:
• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt
almindelig brug og slid;
• Der ikke er forsøgt reparationer af
uautoriserede personer;
• Købsbeviset fremvises;
• Produktet returneres komplet med
alle originale komponenter;
Hvis du ønsker at reklamere, kontakt
din forhandler eller find adressen på

12
DEUTSCH
oder schlecht gewartet eingesetzt wird,
kann die Vibrationsemission verschieden
sein. Dies kann den Expositionsgrad
über die Gesamtbetriebszeit erheblich
erhöhen.
Eine Schätzung der Vibrationsstärke
sollte auch berücksichtigen, wie oft das
Gerät ausgeschaltet wird oder über
welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die
Exposition über die Gesamtbetriebszeit
erheblich mindern.
Der in diesem Informationsblatt angegebene
Vibrationsemissionswert wurde gemäß einem
standardisierten Test laut EN 60745 gemessen und
kann für einen Vergleich zwischen zwei Geräten
verwendet werden. Er kann zu einer vorläufigen
Einschätzung der Exposition verwendet werden.
WARNUNG: Der angegebene
Vibrationsemissionswert bezieht sich
auf die Hauptanwendung des Gerätes.
Wenn das Gerät jedoch für andere
Anwendungen, mit anderem Zubehör
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung
und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von
Elektrowerkzeugen.
Technische Daten
D25052
Spannung V 230
Typ 1
Leistungsaufnahme W 650
Leerlaufdrehzahl (U/min) min-1 0–2300
Schlagzahl (nach EPTA-Procedure 05/2009) J 1.9
Bohren mit Schlagenergie Bpm 0-6200
Maximaler Bohrbereich in Stahl / Holz / Beton mm 13 / 30 / 20
Kernbohrleistung in weichem Ziegel mm 50
Werkzeugaufnahme SDS Plus
Spannhalsdurchmesser mm 43
Gewicht kg 2,6
LPA (Schalldruckpegel) dB(A) 87
KPA (Schalldruckpegel Messungenauigkeit) dB(A) 3
LWA (Schallleistung) dB(A) 98
KWA (Schallleistung Messungenauigkeit) dB(A) 3
Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:
Schwingungsemissionswert a
h
Bohren in Metall
a
h
= m/s23,9
Messungenauigkeit K = m/s21,5
Bohren in Beton
a
h
= m/s27,9
Messungenauigkeit K = m/s21,5
SUB-COMPACT HAMMER
D25052

13
DEUTSCH
unter der folgenden Adresse oder schauen Sie auf
der Rückseite dieser Betriebsanleitung nach.
Der Unterzeichnete ist verantwortlich für die
Zusammenstellung des technischen Dossiers und
gibt diese Erklärung im Namen von DEWALT ab.
Horst Grossmann
Vizepräsident für Konstruktion und
Produktentwicklung
DEWALT, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
15.11.2013
WARNUNG: Zur Reduzierung
der Verletzungsgefahr bitte die
Bedienungsanleitung lesen.
Allgemeine Sicherheitswarnhinweise
für Elektrowerkzeuge
WARNUNG! Lesen Sie alle
Sicherheitswarnhinweise und alle
Anweisungen. Das Nichtbeachten von
Warnhinweisen und Anweisungen kann
zu elektrischem Schlag, Brand und/oder
schweren Verletzungen führen.
BEWAHREN SIE ALLE WARNHINWEISE UND
ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGEN AUF
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug
(mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)
Elektrowerkzeug.
1) SICHERHEIT IM ARBEITSBEREICH
a) Halten Sie den Arbeitsbereich sauber und
gut ausgeleuchtet. Unaufgeräumte oder
dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht
in explosionsgefährdeten Umgebungen,
in denen sich z. B. brennbare
Flüssigkeiten, Gase oder Staub befinden.
Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern,
während Sie ein Elektrogerät betreiben.
Ablenkung kann dazu führen, dass Sie die
Kontrolle über das Gerät verlieren.
Es sind zusätzliche
Sicherheitsmaßnahmen zum
Schutze der Betriebsperson vor den
Auswirkungen der Vibration in Betracht
zu ziehen, z.B.: Wartung des Gerätes
und des Zubehörs, Warmhalten
der Hände, Organisation des
Arbeitsablaufes.
Sicherungen::
Europa 230 V Werkzeuge 10 A Stromversorgung
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen
Warnhinweise erklärt. Bitte lesen Sie das Handbuch
und achten Sie auf diese Symbole.
GEFAHR: Weist auf eine unmittelbar
drohende gefährliche Situation hin, die,
sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führt.
WARNUNG: Weist auf eine
möglicherweise gefährliche Situation hin,
die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führen
kann.
VORSICHT: Weist auf eine
möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden, u.
U. zu leichten oder mittelschweren
Verletzungen führen kann.
HINWEIS: Weist auf ein Verhalten hin,
das nichts mit Verletzungen zu tun
hat, aber, wenn es nicht vermieden
wird, zu Sachschäden führen kann.
Weist auf ein Stromschlagrisiko hin.
Weist auf eine Brandgefahr hin.
EG-Konformitätserklärung
MASCHINENRICHTLINIE
D25052
DEWALT erklärt hiermit, dass diese unter
Technische Daten beschriebenen Produkte die
folgenden Vorschriften erfüllen:
2006/42/EC, EN 60745-1, EN 60745-2-6.
Diese Produkte erfüllen auch die Richtlinie
2004/108/EG und 2011/65/EU. Für weitere
Informationen wenden Sie sich bitte an DEWALT

14
DEUTSCH
und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten.
Vergewissern Sie sich, dass der Schalter
in der AUS-Position ist, bevor Sie das
Gerät an die Stromversorgung und/oder
an den Akku anschließen oder wenn Sie
das Gerät aufnehmen oder tragen. Wenn
Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das
Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie alle Einstellschlüssel oder
Werkzeuge, bevor Sie das Elektrogerät
einschalten. Werkzeuge oder Schlüssel,
die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungen
führen.
e) Vermeiden Sie eine abnormale
Körperhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten
Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung und keinen
Schmuck. Halten Sie Ihre Haare, Kleidung
und Handschuhe von beweglichen Teilen
fern. Lose sitzende Kleidung, Schmuck oder
lange Haare können sich in den beweglichen
Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine
Staubabsaugung und Staubsammlung
vorgesehen sind, vergewissern Sie
sich, dass diese richtig angeschlossen
sind und verwendet werden. Der Einsatz
von Staubsammlern kann staubbedingte
Gefahren mindern.
4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES
a) Überlasten Sie das Elektrogerät nicht.
Verwenden Sie das für Ihre Arbeit
passende Elektrogerät. Das richtige Gerät
wird die Aufgabe besser und sicherer
erledigen, wenn es bestimmungsgemäß
verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/
oder die Akkus vom Elektrogerät, bevor
Sie Einstellungen am Gerät vornehmen,
Zubehör wechseln oder es aufbewahren.
Diese Vorbeugemaßnahmen mindern die
Gefahr, dass das Elektrogerät unbeabsichtigt
startet.
2) ELEKTRISCHE SICHERHEIT
a) Der Stecker des Elektrogerätes muss
in die Steckdose passen. Ändern Sie
niemals den Stecker in irgendeiner Form.
Verwenden Sie keinerlei Adapterstecker
an geerdeten Elektrogeräten. Unveränderte
Stecker und passende Steckdosen mindern
die Gefahr eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit
geerdeten Flächen, wie Rohre,
Radiatoren, Herde und Kühlgeräte.
Es besteht eine erhöhte Gefahr für einen
elektrischen Schlag, wenn Ihr Körper
geerdet ist.
c) Setzen Sie Elektrogeräte keinem Regen
oder feuchter Umgebung aus. Wenn
Wasser in das Elektrogerät eindringt, erhöht
sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht.
Verwenden Sie niemals das Kabel, um das
Elektrogerät zu tragen oder durch Ziehen
vom Netz zu trennen. Halten Sie das
Kabel fern von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen. Beschädigte oder
verhedderte Kabel erhöhen die Gefahr eines
elektrischen Schlages.
e) Wenn Sie ein Elektrogerät im Freien
betreiben, verwenden Sie ein für
den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung von
für den Außeneinsatz geeigneten Kabeln
mindert die Gefahr eines elektrischen
Schlages.
f) Wenn der Betrieb eines Elektrogerätes
in feuchter Umgebung unumgänglich
ist, verwenden Sie eine durch einen
Fehlerstromschutzschalter (FI-Schalter
oder RCD) geschützte Stromversorgung.
Der Einsatz eines Fehlerstromschutzschalters
mindert die Gefahr eines elektrischen
Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Elektrogerätes kann zu
schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. Das Tragen
persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art

15
DEUTSCH
• Verwenden Sie Zwingen oder andere
praktikable Methoden, um das Werkstück
auf einer stabilen Basis zu fixieren und
abzustützen. Wenn Sie das Werkstück mit
der Hand oder gegen den Körper halten, ist es
nicht stabil. Sie können die Kontrolle über das
Werkstück verlieren.
• Tragen Sie eine Schutzbrille oder sonstigen
Augenschutz. Schlagbohrarbeiten verursachen,
dass Splitter herumfliegen. Herumfliegende
Teilchen können dauerhafte Augenverletzungen
verursachen. Tragen Sie eine Staubmaske
oder Atemschutzmaske bei Arbeiten, die Staub
verursachen. Gehörschutz kann bei den meisten
Anwendungen erforderlich sein.
• Halten Sie das Werkzeug immer fest im
Griff. Versuchen Sie nicht, dieses Werkzeug
zu betreiben, ohne es mit beiden Händen
zu halten. Es wird empfohlen, immer den
seitlichen Griff zu verwenden. Einhandbetrieb
dieses Werkzeugs führt zum Kontrollverlust.
Das Durchtrennen von Hartmaterial wie z.B.
Armierungsstahl oder das Treffen darauf kann
ebenfalls gefährlich sein. Drehen Sie vor dem
Betrieb den seitlichen Griff richtig fest.
• Betreiben Sie dieses Werkzeug nicht über
lange Zeiträume. Die vom Hammerbetrieb
verursachten Schwingungen können zu
Schäden an Ihren Händen und Armen führen.
Verwenden Sie Handschuhe zur zusätzlichen
Dämpfung und begrenzen Sie die Exponierung,
indem Sie häufige Pausen einlegen.
• Bereiten Sie Einsätze (Bits) nicht selbst
wieder auf. Die Wiederaufbereitung von
Meißeln sollte durch eine zugelassene Fachkraft
erfolgen. Nicht fachgerecht wiederaufbereitete
Meißel können Verletzungen verursachen.
• Tragen Sie Handschuhe beim Betrieb
des Werkzeugs oder beim Wechseln der
Einsätze. Zugängliche Metallteile am Werkzeug
und die Einsätze können beim Betrieb
extrem heiß werden. Kleine Stückchen von
abgebrochenem Material können bloße Hände
verletzen.
•Legen Sie das Werkzeug niemals ab,
solange der Einsatz nicht vollständig zum
Stillstand gekommen ist. Sich bewegende
Einsätze können Verletzungen verursachen.
• Schlagen Sie nicht mit dem Hammer auf
verklemmte Einsätze, um sie zu lösen.
Es können sich Fragmente von Metall- oder
Materialsplittern lösen und Verletzungen
verursachen.
d) Bewahren Sie nicht verwendete
Elektrogeräte für Kinder unerreichbar auf
und lassen Sie nicht zu, dass Personen
ohne Erfahrung mit dem Elektrogerät oder
mit diesen Anweisungen das Elektrogerät
bedienen. Elektrogeräte sind in den Händen
nicht geschulter Personen gefährlich.
e) Warten Sie die Elektrogeräte. Prüfen
Sie, ob bewegliche Teile verzogen oder
ausgeschlagen, ob Teile gebrochen oder
in einem Zustand sind, der den Betrieb
des Elektrogerätes beeinträchtigen kann.
Bei Beschädigungen lassen Sie das
Elektrogerät reparieren, bevor Sie es
verwenden. Viele Unfälle entstehen wegen
mangelnder Wartung der Elektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Richtig gewartete Schneidwerkzeuge
mit scharfen Klingen blockieren seltener und
sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör
und Einsätze (Bits) usw. gemäß diesen
Anweisungen und unter Berücksichtigung
der Arbeitsbedingungen und der Aufgabe.
Wenn Sie das Elektrogerät für Aufgaben
verwenden, die nicht bestimmungsgemäß
sind, kann dies zu gefährlichen Situationen
führen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original- Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit des
Gerätes erhalten bleibt.
Zusätzliche Sicherheitsanweisungen
für Subcompact-Hämmer
• Tragen Sie einen Gehörschutz. Lärm kann
Gehörschäden verursachen.
• Benutzen Sie die mit dem Werkzeug
gelieferten Zusatzgriffe. Der Verlust der
Kontrolle kann Verletzungen verursachen.
• Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Arbeiten
durchgeführt werden, bei denen das
Schneidewerkzeug versteckte Leitungen
oder die eigene Anschlussleitung berühren
könnte. Der Kontakt des Schneidewerkzeugs
mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.

16
DEUTSCH
1 Betriebsanleitung
1 Explosionszeichnung
• Prüfen Sie das Gerät, die Teile oder Zubehörteile
auf Beschädigungen, die beim Transport
entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor
Inbetriebnahme sorgfältig zu lesen.
Beschreibung (Abb. 1)
WARNUNG: Nehmen Sie niemals
Änderungen am Elektrowerkzeug
oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungen führen.
a. Verstellbarer Drehzahlregler
b. Haupthandgriff
c. Zusatzhandgriff
d. Tiefenmaß
e. SDS Plus®-Spannfutter
f. Betriebsart-Wahlring
g. Hebel für Links/Rechts-Drehung
h. Löseknopf für das Tiefenmaß
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese Subcompact-Hämmer wurden für
professionelles Bohren und für Schlagbohrarbeiten
konstruiert.
NICHT VERWENDEN in nasser Umgebung oder
in der Nähe von entflammbaren Flüssigkeiten oder
Gasen.
Diese Hämmer sind Elektrowerkzeuge für den
professionellen Gebrauch.
LASSEN SIE NICHT ZU, dass Kinder in Kontakt
mit dem Werkzeug kommen. Wenn unerfahrene
Personen dieses Gerät verwenden, sind diese zu
beaufsichtigen.
• Dieses Gerät darf nicht von Personen
(einschließlich Kindern) mit eingeschränkten
physischen, sensorischen oder mentalen
Fähigkeiten oder ohne ausreichende Erfahrung
oder Kenntnisse verwendet werden, außer
wenn diese Personen von einer Person, die
für ihre Sicherheit verantwortlich ist, bei der
Verwendung des Geräts beaufsichtigt werden.
Lassen Sie nicht zu, dass Kinder mit diesem
Produkt allein gelassen werden.
•Leicht abgenutzte Meißel können durch
Schleifen wieder geschärft werden.
• Halten Sie das Stromkabel vom rotierenden
Einsatz fern. Wickeln Sie das Kabel um
keinen Teil Ihres Körpers. Ein um einen sich
drehenden Einsatz gewickeltes Stromkabel kann
Verletzungen und Kontrollverlust verursachen.
Restrisiken
Folgende Risiken sind mit der Verwendung von
diesen Bohrhämmern untrennbar verbunden:
– Verletzungen durch Berühren von beweglichen
oder heißen Werkzeugteilen.
Trotz Beachtung der geltenden
Sicherheitsvorschriften und des Einsatzes von
Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
– Beeinträchtigung des Gehörs.
– Verletzungsgefahr durch umherfliegende
Teilchen.
– Verbrennungsgefahr durch während des
Betriebes heiß werdende Zubehörteile.
– Verletzungsgefahr durch andauernden
Gebrauch.
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar
angebracht:
Vor der Verwendung die
Betriebsanleitung lesen.
Tragen Sie Gehörschutz.
Tragen Sie Augenschutz.
LAGE DES DATUMSCODES
Der Datumscode, der auch das Herstelljahr enthält,
ist in das Gehäuse geprägt.
Beispiel: 2013 XX XX
Herstelljahr
Packungsinhalt
Die Packung enthält:
1 Hochleistungs-Bohrhammer
1 Seitlicher Griff
1 Bohrtiefenanschlag
1 Transportkoffer (nur K-Modelle)

17
DEUTSCH
Zusatzhandgriff (Abb. 1, 2)
WARNUNG: Um die Gefahr von
Verletzungen zu reduzieren, verwenden
Sie das Werkzeug IMMER mit
richtig angebrachtem und sicher
festgeschraubtem seitlichen Griff.
Andernfalls besteht die Möglichkeit,
dass der seitliche Griff während
des Betriebs verrutscht, wodurch
die Kontrolle verloren geht. Für
bestmögliche Kontrolle halten Sie das
Werkzeug mit beiden Händen.
Dieser Bohrhammer ist mit einem montierten
seitlichen Griff ausgestattet. Der seitliche Zusatzgriff
(c) kann für Rechts- und Linkshänder angepasst
werden.
ANPASSUNG DES SEITLICHEN ZUSATZGRIFFS
1. Lösen Sie den seitlichen Zusatzgriff (c) durch
Drehen entgegen dem Uhrzeigersinn.
2. Drehen Sie den seitlichen Zusatzgriff in die
gewünschte Position.
3. Ziehen Sie den seitlichen Zusatzgriff fest durch
Drehen im Uhrzeigersinn.
TAUSCHEN DER SEITEN
Für Rechtshänder: Schieben Sie die
Zusatzgriffklemme über das Spannfutter, Griff
links.
Für Linkshänder: Schieben Sie die
Zusatzgriffklemme über das Spannfutter, Griff
rechts.
ARBEITSLEUCHTE ZUSATZHANDGRIFF (NUR D25052KT)
(ABB. 3)
Der Zusatzhandgriff verfügt über eine Arbeitsleuchte.
Die Leuchte ist batteriebetrieben und wird über den
Ein-/Aus-Schalter(i) bedient.
Austauschen der Batterien der Arbeitsleuchte
(CR2032 x 2):
1. Schraube des Batteriefachs(j) wie in Abb.3
gezeigt entfernen.
2. Batterie mit dem Pluspol nach außen ersetzen.
3. Batteriefach schließen und mit der Schraube
sichern.
Hebel für Links/Rechts-Drehung
(Abb. 4)
Hebel für Links/Rechts-Drehung(g) dient zum
Umkehren der Drehrichtung des Bohrhammers,
um Befestigungsmittel oder feststeckende Teile
herauszudrehen.
Elektrische Sicherheit
Der Elektromotor wurde für eine einzige Spannung
konstruiert. Überprüfen Sie immer, dass die
Stromversorgung der Spannung auf dem
Typenschild entspricht.
Ihr DEWALT-Gerät ist gemäß EN 60745
doppelt isoliert. Es muss deshalb nicht
geerdet werden.
Wenn das Stromversorgungskabel beschädigt
ist, muss es durch ein speziell ausgestattetes
Kabel ersetzt werden, dass bei der DEWALT
Kundendienstorganisation erhältlich ist.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) – Geräte
Typ 12 für Klasse I (Schutzleiter) – Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Verwendung eines
Verlängerungskabels
Verwenden Sie ein zugelassenes 3-adriges
Verlängerungskabel, das für die Leistungsaufnahme
dieses Elektrowerkzeugs geeignet ist (siehe
Technische Daten). Der Mindestquerschnitt der
Leitungen beträgt 1.5 mm² und die Höchstlänge
beträgt 30 m.
Wenn Sie eine Kabeltrommel verwenden, wickeln
Sie das Kabel vollständig ab.
ZUSAMMENBAU UND
EINSTELLUNGEN
WARNUNG: Um die Gefahr von
Verletzungen zu vermeiden,
schalten Sie das Gerät aus und
trennen Sie es vom Netz, bevor Sie
Zubehör anbringen oder abbauen
oder Einstellungen vornehmen
oder ändern oder Reparaturen
vornehmen. Überprüfen Sie, dass der
Auslöseschalter in der AUS-Stellung ist.
Ein unbeabsichtigtes Starten kann zu
Verletzungen führen.

18
DEUTSCH
3. Lösen Sie den Knopf, um die Stange in der
Position zu arretieren. Beim Bohren mit dem
Tiefenanschlag beenden Sie den Bohrvorgang,
wenn die Stange die Materialoberfläche erreicht.
BETRIEB
Betriebsanweisungen
WARNUNG: Beachten Sie immer
die Sicherheitsanweisungen und die
geltenden Vorschriften.
WARNUNG: Um die Gefahr
schwerer Verletzungen zu mindern,
schalten Sie das Gerät aus und
trennen Sie es vom Netz, bevor
Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör
anbringen oder entfernen.
Auslöseschalter (Abb. 1)
Um den Bohrhammer zu starten, drücken Sie
den Auslöseschalter (a). Um den Bohrhammer zu
stoppen, lassen Sie den Schalter los.
HINWEIS: Verwenden Sie niedrigere Drehzahlen für
das Anbohren von Löchern ohne Ankörnung, zum
Bohren in Metall, Kunststoff oder Keramik. Höhere
Geschwindigkeiten eignen sich besser zum Bohren
in Mauerwerk, um maximale Effizienz zu erreichen.
DREHZAHLREGELUNG
Der Drehzahlregelschalter (a) ermöglicht
die Steuerung der Drehzahl. Je tiefer der
Auslöseschalter gedrückt wird, umso höher ist die
Drehzahl des Bohrers.
Richtige Haltung der Hände (Abb. 7)
WARNUNG: Um die Gefahr schwerer
Verletzungen zu mindern, beachten Sie
IMMER die richtige Haltung der Hände,
wie dargestellt.
WARNUNG: Um die Gefahr schwerer
Verletzungen zu mindern, halten Sie das
Gerät IMMER sicher fest und seien Sie
auf eine plötzliche Reaktion gefasst.
Die richtige Haltung der Hände setzt voraus, dass
eine Hand sich am seitlichen Griff (c) befindet,
während die andere Hand den Hauptgriff (b) hält.
VORSICHT: Beim Umkehren der
Drehrichtung zum Entfernen von
steckengebliebenen Teilen kann
ein starkes Reaktionsdrehmoment
entstehen.
Um die Drehrichtung des Bohrhammers zu ändern,
schalten Sie das Gerät aus und stellen Sie den
Hebel für Links/Rechts-Drehung(g) so, dass der
gelbe Pfeil in Rückwärtsrichtung zeigt.
Um die Drehrichtung des Bohrhammers in die
Vorwärtsrichtung zu stellen, schalten Sie das
Gerät aus und stellen Sie den Hebel für Links/
Rechts-Drehung(g) so, dass der gelbe Pfeil in
Vorwärtsrichtung zeigt.
Betriebsarten-Wahlschalter
(Abb. 1, 5)
HINWEIS: Das Werkzeug muss
vollständig zum Stillstand gekommen
sein, bevor der Betriebsarten-
Wahlschalter betätigt wird. Andernfalls
kann das Werkzeug beschädigt werden.
Um das Werkzeug von der Bohren- in die
Hämmern-Betriebsart umzuschalten (oder
umgekehrt), drehen Sie den Spannring (f) auf das
entsprechende Symbol.
Drehen Sie den Spannring (f) zum Bohren auf
das Bohrersymbol, oder zum Hämmern auf das
Hammersymbol.
HINWEIS: Der Pfeil am Betriebsart-Wahlring
MUSS immer auf einem dieser Symbole stehen.
Es gibt keine Betriebspositionen zwischen diesen
Positionen.
ROTATIONSBOHRBETRIEB
Verwenden Sie Rotationsbohren für Holz,
Metall und Kunststoffe.
SCHLAGBOHRBETRIEBSART
Verwenden Sie diese Betriebsart beim
Bohren in Mauerwerk.
Tiefenanschlag (Abb. 6)
EINSTELLEN DES TIEFENANSCHLAGS
1. Halten Sie den Löseknopf für den
Tiefenanschlag (h) am Seitengriff gedrückt.
2. Bewegen Sie den Tiefenanschlag (d), bis der
Abstand zwischen dem Ende der Stange und
dem Ende des Einsatzes der gewünschten
Bohrtiefe entspricht.
