English
4
JIG SAW
DW349R
Definitions: Safety Guidelines
The definitions below describe the level of severity
for each signal word. Please read the manual and
pay attention to these symbols.
DANGER: Indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING: Indicates a potentially
hazardous situation which, if not
avoided, could result in death or
serious injury.
CAUTION: Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
NOTICE: Indicates a practice not
related to personal injury which, if
not avoided, may result in property
damage.
Denotes risk of electric shock.
Denotes risk of fire.
WARNING: To reduce the risk of injury,
read the instruction manual.
General Power Tool Safety Warnings
WARNING Read all safety warnings
and instructions Failure to follow the
warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warningS and inStructionS
for future reference
The term “power tool” in the warnings refers
to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators. There
is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Congratulations!
You have chosen a DeWALT tool. Years of experience, thorough product development and innovation make
DeWALT one of the most reliable partners for professional power tool users.
Technical Data
DW349R-B1/XD DW349R-KR DW349R-A9 DW349R-TW
Voltage V 220-240 220 220 110
Power input W 500 500 500 500
Frequency Hz 50 60 50 60
No-load speed /min 800-3200 800-3200 800-3200 800-3200
Stroke length mm 20 20 20 20
Weight kg 2.7 2.7 2.7 2.7

English
5
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job
better and safer at the rate for which it
was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power
tool that cannot be controlled with the switch
is dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation.
If damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g) Use the power tool, accessories and
tool bits etc., in accordance with these
instructions taking into account the
working conditions and the work to
be performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
5) SERVICE
a) Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Additional Specific Safety Rules for
Jig Saws
 • Hold power tools by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the
risk of electric shock.
e) When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f) If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric
shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment.
Always wear eye protection. Protective
equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off position before
connecting to power source and/or
battery pack, picking up or carrying the
tool. Carrying power tools with your finger
on the switch or energising power tools that
have the switch on invites accidents.
d) Remove any adjusting key or wrench
before turning the power tool on. A
wrench or a key left attached to a rotating
part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper
footing and balance at all times. This
enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce
dust-related hazards.

English
6
could give the opertator an electric shock.
 • Useclampsoranotherpracticalwayto
secure and support the work piece to a
stable platform. Holding the work by hand or
against your body leaves it unstable and may
lead to loss of control.
 • Keep hands away from cutting area. Never
reach underneath the material for any reason.
Hold front of saw by grasping the contoured
gripping area. Do not insert fingers or thumb
into the vicinity of the reciprocating blade
and blade clamp. Do not stabilize the saw by
gripping the shoe.
 • Keep blades sharp. Dull blades may cause the
saw to swerve or stall under pressure.
 • When cutting pipe or conduit ensure that they
are free from water, electrical wiring, etc.
 • Allow the motor to come to a complete stop
before withdrawing the blade from the kerf
(the slot created by cutting). A moving blade
may impact the workpiece causing a broken
blade, workpiece damage or loss of control and
possible personal injury.
• Do not touch the workpiece or the blade
immediately after operating the tool. They
can become very hot.
• Keep handles dry, clean, free from oil and
grease. This will enable better control of the
tool.
 • Clean out your tool often, especially after
heavy use. Dust and grit containing metal
particles often accumulate on interior surfaces
and could create an electric shock hazard.
 • Do not operate this tool for long periods of
time. Vibration caused by the operating action
of this tool may cause permanent injury to
fingers, hands, and arms. Use gloves to provide
extra cushion, take frequent rest periods, and
limit daily time of use.
 • Avoid prolonged contact with dust from
power sanding, sawing, grinding, drilling,
and other construction activities. Wear
protective clothing and wash exposed areas
with soap and water. Allowing dust to get
into your mouth, eyes, or lay on the skin may
promote absorption of harmful chemicals.
Markings on Tool
The following pictogram is shown on the tool:
Read instruction manual before use.
Symbols
The label on your tool may includebthe following
symbols:
V............ volts
A............ amperes
Hz .......... hertz
W........... watts
min......... minutes
......... alternating current
....... direct current
no........... no load speed
........... Class I Construction
........... earthing terminal (grounded)
............ Class II Construction
(double insulated)
........... safety alert symbol
…/min.... revolutions or reciprocation
............... per minitue
sfpm ...... surface feet per minute
DATE CODE POSITION (FIG. 1)
The Date Code (n), which also includes the year of
manufacture, is printed into the housing.
Example:
2013XX XX
Year of Manufacture
Package Contents
The package contains:
1 Jig saw
1 Blade
1 Depth adjustment rod
1 Instruction manual
1 Warranty card
1 Service center list
 • Checkfordamagetothetool,partsor
accessories which may have occurred during
transport.
 • Takethetimetothoroughlyreadand
understand this manual prior to operation.

English
7
Description (fig. 1)
WARNING: Never modify the power
tool or any part of it. Damage or
personal injury could result.
a. Trigger switch
b. Lock-on button
c. Saw blade locking lever
d. Saw blade
e. Shoe sleeve
f. Shoe
g. Shoe beveling lever
h. Speed control wheel
i. Cutting action lever
j. LED Light
Electrical Safety
This tool is double insulated; therefore
no earth wire is required. Always check
that the power supply corresponds to the
voltae on the rating plate
If the supply cord is damaged, it must be replaced
by the manufacturer or an authorised DEWALT
Service Centre in order to avoid a hazard.
INTENDED USE
This jig saw is designed for professional sawing
applications.
DO NOT use under wet conditions or in presence of
flammable liquids or gases.
This jia saw is a professional power tools.
DO NOT let children come into contact with the
tool. Supervision is required when inexperienced
operators use this tool.
 • This tool is not intended for use by persons
(includiing children) with reduced physical,
sensory or mental capabilities, or lack of
experience and knowledge, unless they have
been given supervision or instruction concerning
use of the appliance by a person responsible
for their safety. children should be supervised to
ensure that they do not play with the appliance.
OPERATION
Warning: Before attempting any of the
following operations, make sure that the
tool is switched off and unplugged and
that the saw blade has stopped. used
saw blades can be hot. The tool always
is supplied via residual current device
with a rated residual current 30mA or
less.
Blade Installation (fig 2)
1. Push the saw blade locking lever (c) upward.
2. With teeth facing forward, insert the shank of
the saw blade into the blade holder as far as it
will go.
3. Release the lever.
4. Check to ensure blade is secure before cutting.
Adjusting the Shoe for Bevel Cuts
(fig. 3)
WARNING: Never use the tool when the
shoe is loose or removed. The shoe plate
can be set to a left or right bevel angle of up
to 45°.
TO SET THE BEVEL ANGLE
1. Pull the shoe beveling lever (g) out and away
from the saw to unlock the shoe (f) as shown in
Figure 3.
2. Slide the shoe forward to release it from the 0°
positive stop position.
3. The shoe can be beveled to the left or to the
right and has detents at 15°, 30° and 45°.
4. Set the shoe to the desired bevel angle. Use a
protractor to verify angle accuracy.
5. Push the shoe beveling lever back towards the
saw to lock the shoe.
TO RESET THE SHOE FOR STRAIGHT CUTS
1. Pull the shoe beveling lever (g) out and away
from the saw to unlock the shoe (f) as shown in
figure 3.
2. Rotate shoe to an angle of approximately 0°
and then pull shoe backwards to engage the 0°
positive stop.
3. Push the shoe beveling lever back towards the
saw to lock the shoe.
Switching On and Off
1. To switch the tool on, squeeze the trigger
switch (a).
2. For continuous operation, squeeze the trigger
switch then depress the lock-on button (b).
Once lock-on button is depressed, release the
trigger switch.
3. To switch the tool off, release the trigger switch.
To switch the tool off, when in continuous
operation, squeeze the trigger and the lock will
disengage.

English
8

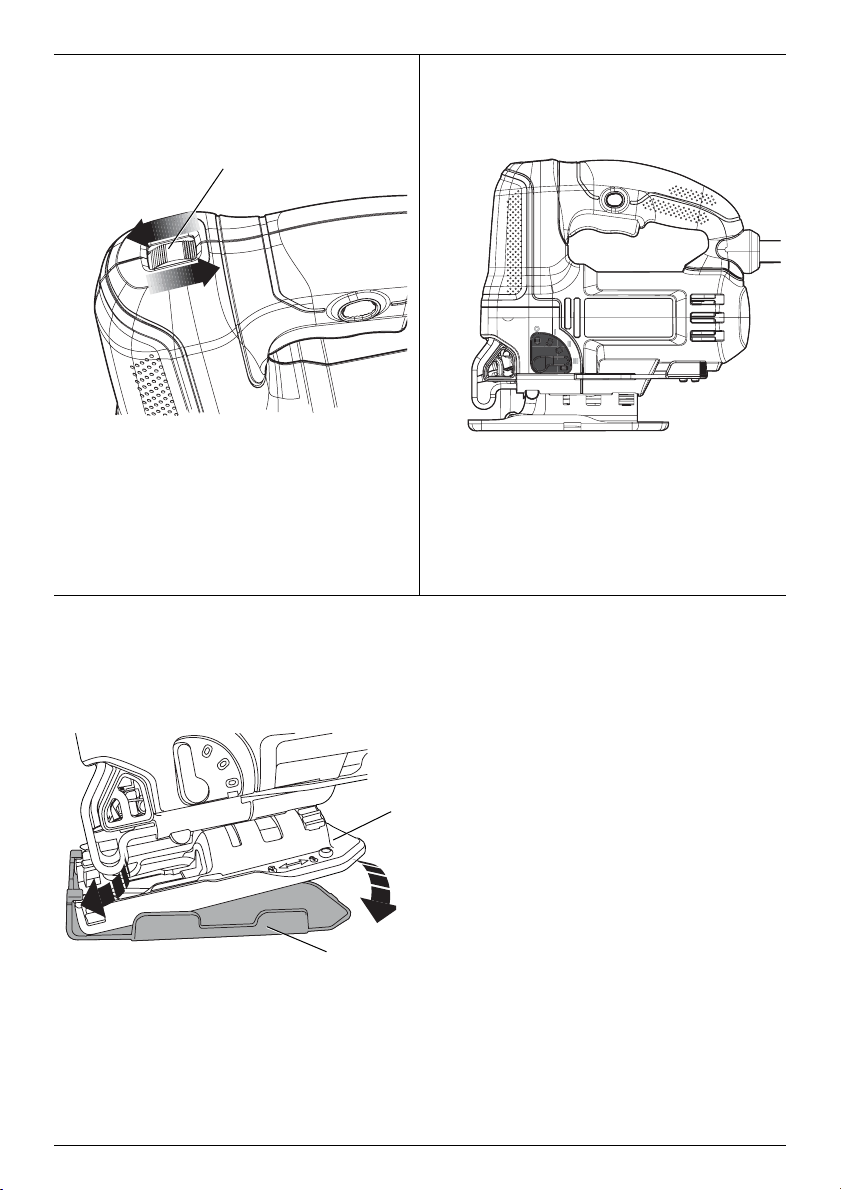

Variable Speed Control (fig. 4)
A speed control wheel (h) is located on the top
of the saw. The speed increases as the wheel is
turned from a low speed setting of 1 to a high speed
setting of 7.
Cutting Action – Orbital or Straight
(fig. 5)
WARNING: Check that the tool is not
locked ON before connecting it to a
power supply. If the trigger switch is
locked on when the tool is connected
to the power supply, it will start
immediately. Damage to your tool or
personal injury may result. This jig saw is
equipped with four cutting actions, three
orbital and one straight. Orbital action
has a more aggressive blade motion
and is designed for cutting in soft
materials like wood or plastic. Orbital
action provides a faster cut, but with a
less smooth cut across the material. In
orbital action, the blade moves forward
during the cutting stroke in addition to
the up and down motion.
NOTE: Metal or hardwoods should never be cut in
orbital action.
TO ADJUST THE CUTTING ACTION
1. Move the cutting action lever (i) between the
four cutting positions: 0, 1, 2, and 3.
2. Position 0 is straight cutting.
3. Positions 1, 2, and 3 are orbital cutting.
The aggressiveness of the cut increases as the lever
is adjusted from one to three, with three being the
most aggressive cut.
LED Light
The jig saw is equipped with a light which projects
on the cutting path.
The light will come on when the trigger switch is
depressed and will go off when the trigger switch is
released.
Removable Shoe Sleeve (fig. 6)
The non-marring shoe sleeve (e) should be used
when cutting surfaces that scratch easily, such as
laminate, veneer, or paint. It can also be used to
protect the shoe surface during transportation and
storage.
To attach shoe sleeve, place the front of the shoe (f)
into the front of the shoe sleeve (e) and lower the jig
saw as shown in figure 6. The shoe sleeve will click
securely onto the rear of the shoe.
To remove shoe sleeve, grasp the sleeve from the
bottom at the two rear tabs and pull down and away
from the shoe
Hints for Optimum Use
SAWING LAMINATES
As the saw blade cuts on the upward stroke,
splintering may occur on the surface closest to the
shoe plate.
•Use a fine-tooth saw blade.
•Saw from the back surface of the workpiece.
•To minimize splintering, clamp a piece of
scrap wood or hardboard to both sides of the
workpiece and saw through this sandwich.
SAWING METAL
•Be aware that sawing metal takes much more
time than sawing wood.
•Use a saw blade suitable for sawing metal.
•When cutting thin metal, clamp a piece of scrap
wood to the back surface of the workpiece and
cut through this sandwich.
•Spread a film of oil along the intended line of cut
for easier operation and longer blade life. For
cutting aluminum, kerosene is preferred.
Rip/Circle Cutting (fig. 7, 8)
Ripping and circle cutting without a pencil line are
easily done with the rip fence / circle guide (not
included; available at extra cost).
Using the screw supplied with the accessory guide,
position as shown in figure 7 and thread the screw
into the shoe to clamp the fence securely.
When ripping, position as shown in figure 7 and slide
the rip fence under the screw from either side of the
saw. Set the cross bar (j) at desired distance from
blade and tighten screw. For ripping, the cross bar
should be down and against the straight edge of the
workpiece as shown.
When circle cutting, adjust rip fence so that distance
from blade to hole in fence arm (k) is at the desired
radius and tighten screw. Place saw so that hole
in fence arm is over center of circle to be cut (drill
hole for blade or cut inward from edge of material
to get blade into position). When saw is properly
positioned, drive a small nail through hole in fence
arm. Using rip fence as a pivot arm, begin cutting

English
9
circle. For circle cutting, the cross bar should be up,
as shown in figure 8.
MAINTENANCE
Your DeWALT power tool has been designed to
operate over a long period of time with a minimum
of maintenance. Continuous satisfactory operation
depends upon proper tool care and regular cleaning.
 • Regularlycleantheventilationslotsinyourtool
using a soft brush or dry cloth.
 • Regularlycleanthemotorhousingusinga
damp cloth. Do not use any abrasive or solvent-
based cleaner.
Lubrication
Your power tool requires no additional lubrication.
Cleaning
WARNING: Blow dirt and dust out of
the main housing with dry air as often as
dirt is seen collecting in and around the
air vents. Wear approved eye protection
and approved dust mask when
performing this procedure.
WARNING: Never use solvents or
other harsh chemicals for cleaning the
non-metallic parts of the tool. These
chemicals may weaken the materials
used in these parts. Use a cloth
dampened only with water and mild
soap. Never let any liquid get inside the
tool; never immerse any part of the tool
into a liquid.
Optional Accessories
WARNING: Since accessories, other
than those offered by DeWALT,have
not been tested with this product, use
of such accessories with this tool could
be hazardous. To reduce the risk of
injury, only DeWALT, recommended
accessories should be used with this
product.
Consult your dealer for further information on the
appropriate accessories.
Protecting the Environment
Separate collection. This product must
not be disposed of with normal
household waste.
Should you find one day that your DeWALT product
needs replacement, or if it is of no further use to you,
do not dispose of it with household waste. Make this
product available for separate collection.
Separate collection of used products
and packaging allows materials to be
recycled and used again. Re-use of
recycled materials helps prevent
environmental pollution and reduces
the demand for raw materials.
Local regulations may provide for separate collection
of electrical products from the household, at
municipal waste sites or by the retailer when you
purchase a new product.
DeWALT provides a facility for the collection and
recycling of DeWALT products once they have
reached the end of their working life. To take
advantage of this service please return your product
to any authorised repair agent who will collect them
on our behalf.
You can check the location of your nearest
authorised repair agent by contacting your local
DeWALT office at the address indicated in this
manual. Alternatively, a list of authorised DeWALT
repair agents and full details of our after-sales
service and contacts are available on the Internet at:
www.2helpU.com

中文（简体）
10
曲线锯
DW349R
定义：安全指引
下列定义描述了各警示词的严重程度。请仔细阅读
本手册，并注意这些警示符号。
危险：表示存在紧急危险情况，如果
不加以避免，将导致死亡或严重伤害。
警告：表示存在潜在危险情况，如果
不加以避免，可能导致死亡或严重伤
害。
警示：表示存在潜在危险情况，如果
不加以避免，可能导致轻度或中度伤
害。
注意：表示不涉及人身伤害的情况，
如果不加以避免，可能导致财产损失。
表示存在触电危险。
表示存在火灾危险。
警告：为降低伤害风险，请阅读使用
手册。
电动工具通用安全警告
警告！阅读所有警告和所有说明。不
遵照以下警告和说明会导致电击、着
火和/或严重伤害。
保存所有警告和说明书以备将来查阅
在所有下列警告中术语“电动工具”指市电驱动
（有线）电动工具或电池驱动（无线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。混乱和黑暗的场
地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉
尘的环境下操作电动工具。电动工具产生的
火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。注意
力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任
何方式改装插头。需接地的电动工具不能使
用任何转换插头。未经改装的插头和相配的
插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片、
冰箱。如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能使用电线搬运、拉动
电动工具或拔出其插头。使电线远离热源、
油、锐边或运动部件。受损或缠绕的软线会
增加电击危险。
e) 当在户外操作电动工具时，使用适合户外使
用的外接软线。适合户外使用的软线将减少
电击的危险。
f) 如果在潮湿的环境下操作电动工具是不可避
免的，应使用剩余电流动作保护器 (RCD)。
使用 RCD 可减小电击的危险。
恭喜！
感谢您选购 DEWALT 工具。凭借多年的产品开发和创新经验，DEWALT 已经成为专业电动工具用户最可靠
的合作伙伴之一。
技术参数
DW349R-B1/XD DW349R-KR DW349R-A9 DW349R-TW
电压 V 220-240 220 220 110
输入功率 W 500 500 500 500
频率 Hz 50 60 50 60
空载转速 /min 800-3200 800-3200 800-3200 800-3200
冲程长度 mm 20 20 20 20
重量 kg 2.7 2.7 2.7 2.7

中文（简体）
11
E) 维修
a) 将你的电动工具送交专业维修人员，使用同
样的备件进行修理。这样将确保所维修的电
动工具的安全性。
曲线锯的附加安全细则
• 在切削附件可能触及暗线或其自身软线之处进
行操作时，要通过绝缘握持面来握持工具。切
削附件碰到带电导线会使工具外露的金属零件
带电从而使操作者受到电击。
• 使用夹具或其他可行方法来固定和支撑工件，
将其固定到稳定的平台上。用手抓住工件或用
身体抵住工件并不稳定，可能会导致工件失
控。
• 双手远离锯切区域。无论出于何种原因，都不
能把手伸到材料下方。请握住电锯前部的波纹
状握持区域。切勿将手指或拇指伸入正在往复
切割的锯片和锯片夹周围。切勿通过抓住导板
来稳定电锯。
• 保持锯片锋利。粗钝的锯片可能会导致电锯在
压力下突然转向或停转。
• 锯切管道或导管时，请确保管道或导管中没有
水或电线等障碍物。
• 等到电机完全停止后，再将锯片从切口（锯切
产生的槽口）中抽出。运转中的锯片可能会冲
击工件，从而导致锯片折断、工件损坏或失
控，并且可能造成人身伤害。
• 使用完工具后，不要立即触碰工件或锯片。它
们可能会变得很烫。
• 保持手柄干燥、清洁、无油或油脂。这样能够
提高工具的操控性。
• 经常清洁工具，尤其是在长时间使用后。带有
金属屑的粉尘和磨粒常常会在外表面聚积，并
且可能会引起触电危险。
• 切勿长时间操作此工具。本工具运行引起的震
动可能对手指、手部和手臂造成永久伤害。使
用手套提供额外缓冲，经常停下休息，并限制
使用时间。
• 避免长时间接触与电动砂光、锯切、磨削、钻
孔及其他建筑活动产生的粉尘。身穿防护服，
用肥皂和水清洗暴露在粉尘下的区域。粉尘进
入您的嘴巴、眼睛或接触到您的皮肤可能会让
您吸收到有害的化学物质。
工具上的标记
工具上显示了以下标志：
使用前请阅读使用手册。
3) 人身安全
a) 保持警觉。当操作电动工具时关注所从事的
操作并保持清醒。当你感到疲倦，或在有药
物、酒精或治疗反应时，不要操作电动工
具。在操作电动工具时瞬间的疏忽会导致严
重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。安全
装置，诸如适当条件下使用防尘面具、防滑
安全鞋、安全帽，听力防护等装置能减少人
身伤害。
c) 防止意外起动。确保开关在连接电源和/或
电池盒、拿起或搬运工具时处于关断位置。
手指放在已经接通电源的开关上或开关处于
接通时插入插头可能会导致危险。
d) 在电动工具接通之前，拿掉所有调节钥匙或
扳手。遗留在电动工具旋转零件上的扳手或
钥匙会导致人身伤害。
e) 手不要伸得太长。时刻注意立足点和身体平
衡。这样在意外情况下能很好地控制电动工
具。
f) 着装适当。不要穿宽松的衣服或佩戴饰品。
让衣服、手套和头发远离运动部件。宽松衣
服、配饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑装置、集尘设备连接用的
装置，要确保这些装置连接完好且使用得
当。使用这些装置可减少碎屑引起的危险。
4) 电动工具的使用和注意事项
a) 不要滥用电动工具。根据用途使用适当的电
动工具。选用适当设计的电动工具会使你工
作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能
使用该电动工具。不能用开关来控制的电动
工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具
之前，必须从电源上拔掉插头和/或使电池
盒与工具脱开。这种防护性措施将减少工具
意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围
之外，并且不要让不熟悉电动工具或对这些
说明不了解的人操作电动工具。电动工具在
未经培训的用户手中是危险。
e) 保养电动工具。检查运动部件是否调整到位
或卡主、检查零件破损情况和影响电动工具
运行的其他状况。如有损坏，电动工具应在
使用前修理好。许多事故由维护不良电动工
具所引发。
f) 保持切削刀具锋利和清洁。保养良好的有锋
利切削刃的刀具不易卡住而且更容易控制。
g) 按照使用说明书，考虑作业条件和进行的工
作来使用电动工具、附件和工具的刀头等。
将电动工具用于那些与其用途不符的操作可
能会导致危险。

中文（简体）
12
符号
工具上的标签可能包含以下符号：
V ........... 伏特
A...........
安培
Hz ......... 赫兹
W ..........
瓦特
min........ 分钟
........ 交流电
........ 直流电
no .........
空载转速
......... I 级结构
.......... 接地端子（接地）
.......... II 级结构
（双重绝缘）
......... 安全警示标志
…/min... 每分钟旋转或往复
............. 次数
sfpm ..... 每分钟表面切割长度（英尺）
日期码位置（图 1）
日期码 (n) 印在工具外壳上，其中还包含制造年
份。
例如：
2013XX XX
制造年份
包装内的物品
本产品包装内含有：
1 台曲线锯
1 片锯片
1 个深度调节杆
1 本使用手册
1 张保修卡
1 份服务中心列表
• 检查工具、部件或附件是否在运输过程中损
坏。
• 操作前，请抽空仔细阅读并掌握本手册。
说明（图 1）
警告：切勿改装电动工具或其任何部
件，否则可能会导致损坏或人身伤害。
a. 触发开关
b. 锁定按钮
c. 锯片锁定杆
d. 锯片
e. 导板保护套
f. 导板
g. 导板倾角控制杆
h. 调速轮
i. 锯切模式拨杆
j. LED 指示灯
电气安全
本工具采用双重绝缘，因此无需接地
线。请务必检查电源电压是否与铭牌上
的电压一致
如果电源线损坏，必须让制造商或 DEWALT 授权
服务中心更换以避免发生危险。
设计用途
此曲线锯设计用于专业锯切。
禁止在潮湿环境中或在有易燃液体或气体的环境中
使用本工具。
此曲线锯是专业的电动工具。
请勿让儿童接触本工具。缺乏经验的操作员需要在
监督下使用本工具。
•体力、感官或智力不足，或者缺乏经验及知识
的人员（包括儿童）不适合使用本工具，除非
负责他们安全的人员已经为他们提供关于使用
此设备的监督或指示。必须监督儿童，确保他
们没有耍玩设备。
操作
警告：进行以下操作前，请确保本工
具已关闭、断开电源且锯片已停止运
转。刚用过的锯片可能会带有高温。
工具应始终配备额定剩余电流小于或
等于 30mA 的漏电保护器。
锯片安装（图 2）
1. 将锯片锁定杆 (c) 向上推。
2. 保持锯齿朝前，将锯片柄尽可能插入锯片座
中。
3. 释放锁定杆。
4. 切割前，检查并确保锯片已固定。

中文（简体）
13
调整导板以进行斜切（图 3）
警告：导板松动或卸下时，切勿使用本工
具。导板最多可调设为向左或向右倾斜
45°。
设定斜角
1. 如图 3 所示，将导板倾角控制杆 (g) 从电锯中
拉出，解除导板 (f) 锁定。
2. 将导板向前滑动，以使其从 0°前挡块位置释
放。
3. 导板可以向左或向右倾斜，并且在 15°、30°
和45°的位置分别设有卡位装置。
4. 将导板设为所需的斜角。使用量角器来验证角
度的准确性。
5. 将导板倾角控制杆朝电锯方向回推，以锁定导
板。
重新设置导板，以进行直线切割
1. 如图 3 所示，将导板倾角控制杆 (g) 从电锯中
拉出，解除导板 (f) 锁定。
2. 将导板旋至大约 0°的位置，然后向后拉动导
板，使 0°前挡块啮合。
3. 将导板倾角控制杆朝电锯方向回推，以锁定导
板。
开启和关闭
1. 若要开启工具，请按压触发开关 (a)。
2. 要进行连续操作，请按压触发开关，然后按下锁
定按钮 (b)。按下锁定按钮后，松开触发开关。
3. 若要关闭工具，请松开触发开关。要进行连续
操作，请按压触发开关，锁定将会解除。
变速控制（图 4）
电锯顶部设有调速轮 (h)。将调速轮从低速设定 1
转到高速设定 7 时，工具速度会随之增加。
锯切模式 – 轨道式或直线式
（图 5）
警告：接通电源前，请确保工具未处
于锁定状态。如果在触发开关处于锁
定状态时接通电源，工具将会立即启
动。这可能会造成工具损坏或人身伤
害。本曲线锯具有四种锯切模式，包
括三种轨道模式和一种直线模式。轨
道式锯切的锯片动作更剧烈，该模式
专用于切割木材或塑料等软质材料。
轨道式锯切的切割速度更快，但切割
材料的切口不够平滑。在轨道模式
下，锯片除了上下移动外，还会向前
移动。
注：切勿在轨道模式下切割金属或
硬木。
调整锯切模式
1. 将锯切模式拨杆 (i) 在以下四个模式位置之间移
动：0、1、2 和3。
2. 位置 0 是直线式切割。
3. 位置 1、2 和3 都是轨道式切割。
随着拨杆从位置 1 调整到位置 3，切割强度会不断
增加，在位置 3 时强度最大。
LED 指示灯
曲线锯配备一个指示灯，用于指示切割路径。
按下触发开关时，指示灯亮起；松开触发开关时，
指示灯熄灭。
可拆卸导板保护套（图 6）
切割易划伤表面（如层压板、胶合板或油漆面）
时，应使用防刮导板保护套 (e)。保护套也可以在
运输和存放过程中保护导板表面。
要套上导板保护套，请将导板 (f) 的前部放入导板
保护套 (e) 的前端，然后放下曲线锯，如图 6 所
示。导板保护套将牢牢扣在导板后部。
要取下导板保护套，请从底部抓住保护套后侧的两
个凸台，将其从导板中拉开。
最佳使用提示
切割层压板
电锯沿着上行轨迹切割时，在最靠近导板的表面可
能会出现碎裂痕迹。
•使用细齿锯片。
•从工件的背面锯切。
•为了减少碎裂情况，可在工件两面各用一块废
木料或硬纸板夹紧，然后将此三层材料一起切
割。
锯切金属
•请注意，锯切金属花费的时间比锯切木材要长
得多。
•请使用适合锯切金属的锯片。
•切割薄金属板时，在工件的背面垫一块废木
料，然后将这两层材料一起切割。

中文（简体）
14
•沿着锯切线路涂一层油，可使操作更易进行，
并且可以延长锯片寿命。如切割铝制材料，最
好使用煤油。
纵向/圆周切割（图 7、8）
使用平行挡板/截圆器（未提供，需另行购买）可
轻松进行纵向/圆周切割，无需画铅笔线。
使用附件指南随附的螺钉，按图 7 所示放置，然后
将螺钉拧进导板中以夹紧挡板。
进行纵向切割时，将平行挡板按图 7 所示放置后，
在螺钉下从电锯任一侧滑动平行挡板。根据需要调
整横杆 (j) 与锯片之间的距离，然后拧紧螺钉。纵
向锯切时，横杆应向下并顶住工件的直边（如图所
示）。
进行圆周切割时，请调整平行挡板，使锯片与平行
挡板臂 (k) 上的圆孔之间的距离等于所需半径，然
后拧紧螺钉。调整电锯的位置，使挡板臂上的圆孔
对准圆周的圆心（请钻孔放置锯片，或从材料边缘
向内切割到所需位置）。将电锯放在适当的位置
后，在圆孔中钉入一枚小钉子。把平行挡板用作枢
轴臂，开始切割圆周。进行圆周切割时，横杆应向
上，如图 8 所示。
维护
DEWALT电动工具设计精良，可以长期使用，而且只需最少
的维护。要持续获得令人满意的工作效果，需要对
工具进行适当的保养和定期清洁。
•定期使用软刷或干布清洁工具内的通风槽。
•定期使用湿布清洁电机外壳。请勿使用任何研
磨性或溶剂型清洁剂。
润滑
本电动工具无需另行润滑。
清洁
 警告：一旦看到通风口及其周围积聚
了尘屑，请用干燥的空气将灰尘和尘
屑从主机外壳内吹出。执行此过程
时，需戴上经认可的护目装备和防尘
面具。
 警告：切勿使用溶剂或其他刺激性化
学制品来清洁工具的非金属部件。这
些化学物质可能会削弱这些部件使
用的材料。请用布蘸温和的肥皂水擦
拭。切勿让任何液体渗入工具，切勿
让工具的任何部分浸在液体中。
可选附件
 警告：由于非得伟附件未经本产品匹
配测试，本工具若使用此类附件，将
存在隐患。为降低伤害风险，本产品
仅可使用得伟推荐的配件。
请向您的经销商咨询更多关于合适附件的信息。
环境保护
 由于非得伟附件未经本产品匹配测试，本
工具若使用此类附件，将存在隐患。为降
低伤害风险，本产品仅可使用得伟推荐的
配件。
如果您发现您的得伟产品需要进行更换，或您已经
不再需要使用这些产品，请不要将它们与家庭垃圾
一起处理。请将它们分类回收。
旧产品及包装的分类回收可使回收材料得
以再度循环和利用。再生材料的再利用
有助于防止环境污染，并降低对原材料
的需求。
当地法规可能要求由市政废物处理点或向您出售新
产品的零售商提供从家庭中分类回收电气产品的服
务。
得伟提供设施收集和再循环利用使用寿命到期的得
伟产品。若要享受这项服务，请将产品送回任一授
权维修代理，他们将代表我们回收您的产品。
您可通过联系本手册中所载的当地得伟办事处查询
最靠近您的授权维修代理的位置。您也可以通过网
站获取得伟授权维修代理列表以及我们售后服务与
联络人的完整详情，网址为：www.2helpU.com。
制造商：百得美国公司
地址：701EJoppaRd,TW050MD21286,
Tomnson,美国
原产地：江苏苏州

中文（繁体）
15
線鋸機
DW349R
定義：安全指南
以下定義描述了每一個詞彙的嚴重程度。請閱讀本
手冊並注意這些符號。
危險：表示緊急危險情況，若未能避
免，將導致死亡或嚴重傷害。
警告：表示潛在危險情況，若未能避
免，可能導致死亡或嚴重傷害。
小心：表示潛在危險情況，若未能避
免，可能導致輕微或中度傷害。
注意：表示一種非人身傷害的行為，
若未能避免，可能導致財產損失。
表示觸電危險。
表示火災危險。
警告：為了降低受傷的風險，必須仔
細閱讀使用手冊。
電動工具一般安全警告
警告請閱讀所有安全警告及指示不遵循
這些警告和指示可能會導致
觸電、火災及/或嚴重傷害。
請妥善保存所有的警告和使用手冊
以備將來查閱
警告中的名詞「電動工具」是指電源驅動（插電）
電動工具，或者電池驅動（充電）電動工具。
1) 工作場地安全
a) 保持工作場地清潔和明亮。混亂或黑暗的場
地會引發事故。
b) 不要在易爆環境，如有易燃液體、氣體或粉
塵的環境中操作電動工具。電動工具產生的
火花可能會點燃粉塵或氣體。
c) 請等待兒童和旁觀者離開之後才操作電動工
具。分心會導致您疏於控制。
2) 電氣安全
a) 電動工具插頭必須與插座相符。請勿以任何
方式改裝插頭。需接地的電動工具不能使用
任何配接器插頭。未經改裝的插頭和相符的
插座可以減少觸電危險。
b) 避免人體接觸接地表面，如管道、散熱片、
爐灶和冰箱。若您的身體接地，會增加觸電
危險。
c) 不得將電動工具暴露在雨中或潮濕環境中。
水進入電動工具會增加觸電危險。
d) 請勿濫用電線。請勿使用電線來搬運、拉動
電動工具或拔出插頭。讓電線遠離熱、油、
銳邊或活動部件。受損或纏繞的電線會增加
觸電危險。
e) 若要在戶外使用電動工具，請使用適合戶外
使用的延長電線。使用適合戶外使用的電線
可減少觸電危險。
f) 若必須在潮濕場合使用電動工具，請使用漏
電保護器 (RCD)。使用 RCD 可降低觸電危
險。
恭喜閣下！
感謝您選購 DEWALT 工具。憑藉多年的產品開發和創新經驗，DEWALT 已成為專業電動工具使用者最信賴
的夥伴之一。
技術資料
DW349R-B1/XD DW349R-KR DW349R-A9 DW349R-TW
電壓 伏特 220-240 220 220 110
功率輸入 瓦特 500 500 500 500
頻率 赫茲 50 60 50 60
空載轉速 轉/分800-3200 800-3200 800-3200 800-3200
行程長度 公釐 20 20 20 20
重量 公斤 2.7 2.7 2.7 2.7

中文（繁体）
16
g) 使用電動工具、配件和工具刀頭等時，請遵
循這些指示使用，且指示須包含工作環境和
所要執行工作的注意事項。不按照設計目的
使用電動工具會導致危險。
5) 檢修
a) 本電動工具必須由合格的維修人員並只採用
相同的替換零件來執行檢修。這樣將確保電
動工具的安全。
線鋸機的其他特殊安全規定
• 若在執行操作時切割配件可能會接觸隱藏的電
線或它本身的電線，則只能從絕緣手柄表面握
住電動工具。若切削配件接觸到「帶電」導
線，電動工具金屬部件表面就會「帶電」，從
而導致操作人員觸電。
• 使用夾具或採取其他可行的方法，將工件固
定、支撐到穩定的平台上。手持工件或用身體
抵住工件會使工件不穩定並可能導致失控。
• 請讓雙手遠離鋸切區域。不論因為任何理由，
都不要接觸切割材料下方。握緊電鋸前部的波
紋狀握持區。切勿將手指或拇指伸向正在往復
切割的鋸片和鋸片夾的周圍。切勿透過抓住導
板來穩固電鋸。
• 保持鋸片鋒利。粗鈍的鋸片可能會導致電鋸在
壓力下突然轉向或停轉。
• 切割管道或導管時，請確保管道或導管裡無
水、無電線等。
• 讓電機完全停止後，才將鋸片從切口（切割產
生的槽口）中抽出來。運轉中的鋸片可能會衝
擊工件，從而導致鋸片折斷、工件損壞或失
控，並可能造成人身傷害。
• 操作工具後，不要立即觸碰工件或鋸片。工件
或鋸片的溫度可能會非常高。
• 保持手柄乾燥、清潔、無油脂。如此即可更好
地操控工具。
• 經常清潔工具，尤其是長時間使用後。帶有金
屬屑的粉塵和磨粒常常會在外表面聚積，並且
可能會引起觸電危險。
• 切勿長時間操作此工具。本工具運行引起的震
動可能對手指、手部和手臂造成永久傷害。使
用手套加強保護，不時停下休息，並限制每天
使用的時間。
• 避免與電動砂光、切鋸、打磨、鑽孔以及其他
建造操作所導致的粉塵長時間接觸。身穿防護
服，用肥皂和水將所接觸到的區域清洗乾淨。
別讓粉塵進入或接觸到您的嘴巴、眼睛或皮
膚！您的身體可能會吸收到有害的化學物質。
3) 人身安全
a) 保持警覺；在操作電動工具時，請留意所執
行的操作並按照一般的流程執行。不要在疲
倦，或受到藥物、酒精或治療的影響下操作
電動工具。操作電動工具期間注意力分散會
導致嚴重人身傷害。
b) 使用個人防護裝置。始終佩戴護目裝備。防
護裝置，例如在適當條件下使用的防塵面
具、防滑安全鞋、安全帽或聽力保護等裝置
可減少人身傷害。
c) 避免意外啟動。連接電源及/或電池組、舉
抬或搬運電動工具之前，請確定開關處於關
閉位置。搬運電動工具時若將手指放在開關
上，或電動工具接通電源時開關處於開啟位
置都會引發危險。
d) 啟動電動工具之前，請卸下所有的調整鑰匙
或扳手。遺留在電動工具旋轉部件上的扳手
或鑰匙會導致人身傷害。
e) 不要過度伸張雙手。時刻注意腳下和身體的
平衡。如此即可在發生意外的情況下更好地
控制電動工具。
f) 適當穿著。不要穿寬鬆衣服或佩戴飾品。讓
您的頭髮、衣服和手套遠離活動部件。寬鬆
衣服、佩飾或長髮可能會捲入活動部件。
g) 若配備用於連接排屑裝置、集塵設備的裝
置，請確定正確連接和使用這些裝置。 使
用集塵設備可減少與粉塵有關的危險。
4) 電動工具的使用與維護
a) 不要超負荷使用電動工具。根據您的用途使
用適當的電動工具。使用適當的電動工具在
其設計可負荷的應用內，會讓您更有效、更
安全地執行工作。
b) 若開關不能開啟或關閉電源，請勿使用該電
動工具。不能用開關來控制的電動工具將存
在危險，因此必須進行修理。
c) 在執行任何調整、更換配件或儲存電動工具
之前，請從電源上拔掉插頭及/或從電動工
具上卸下電池組。這類防護性安全措施可降
低電動工具意外啟動的風險。
d) 將閒置的電動工具儲存在兒童無法接觸的地
方，並且不要讓不熟悉電動工具或對這些使
用指示不瞭解的人員操作電動工具。電動工
具在未經培訓的使用者手中會發生危險。
e) 維護電動工具。檢查活動部件是否對準或卡
住、破損情況以及是否存在影響電動工具運
行的其他情況。若有損毀，必須在使用之前
修理電動工具。許多事故都是由於電動工具
欠缺維護所導致。
f) 保持切削工具鋒利和清潔。妥善維護的帶利
刃的切削工具不會輕易卡住並可更輕鬆控
制。

中文（繁体）
17
工具上的標誌
工具上可能會附帶下列圖示：
使用前請閱讀使用手冊。
符號
您的工具上可能包含下列符號：
V ........... 伏特
A........... 安培
Hz ......... 赫茲
W .......... 瓦特
min........ 分鐘
........ 交流電
........ 直流電
no ......... 空載轉速
......... I 級結構
.......... 接地終端 （接地）
.......... II 級結構
（雙重絕緣）
......... 安全警告符號
…/min... 每分鐘旋轉
............. 或鋸切數
sfpm ..... 每分鐘表面切割長度（英呎）
日期代碼位置（圖 1）
日期代碼 (n) 亦包括製造 年份，已印刷在工具外
殼上。
範例：
2013XX XX
製造年份
套裝內的物件
本套裝包括：
1 台線鋸機
1 片鋸片
1 個深度調整桿
1 本使用手冊
1 張保固卡
1 份維修中心清單
• 檢查工具、部件或配件有否在運送途中損壞。
• 操作前，請抽空徹底地閱讀和掌握本說明書的
內容。
說明（圖 1）
警告：切勿改動本電動工具或其任何
部件，否則可能導致損壞或人身傷害。
a. 觸發開關
b. 鎖定按鈕
c. 鋸片鎖定桿
d. 鋸片
e. 導板保護套
f. 導板
g. 導板斜角控制桿
h. 調速輪
i. 鋸切模式撥桿
j. LED 指示燈
電氣安全
本工具採用雙重絕緣，因此無需接地
線。請務必檢查電源電壓是否與銘牌一
致。
若電源線損毀，必須讓製造廠商或 DEWALT 授權
服務中心進行更換以避免發生危險。
設計用途
此線鋸機專用於專業切割。
切勿在潮濕有水或存有易燃液體或氣體的環境下使
用工具。
此線鋸機是專業的電動工具。
不要讓兒童接觸本工具。缺乏經驗的操作人員需要
在監督下使用本工具。
•體力、感覺或智力不足，或者缺乏經驗及知識
的人員（包括小孩）不適合使用本工具，除非
負責他們安全的人員已經為他們提供關於使用
此工具的監督或指示。必須監督小孩，確保他
們沒有耍玩本工具。
操作
警告：執行以下操作前，請確保本工
具已關閉，斷開電源且鋸片已停止運
轉。剛使用過的鋸片可能會帶有高
溫。工具應始終配備額定漏電動作電
流為 30mA 或以下的漏電保護器。
鋸片安裝（圖 2）
1. 將鋸片鎖定桿 (c) 向上推。

中文（繁体）
18
2. 保持鋸齒朝前，將鋸片柄儘可能插入鋸片中。
3. 釋放鎖定桿。
4. 切割前請檢查以確保鋸片已固定。
調整導板以進行斜切（圖 3）
警告：導板鬆動或卸下時，切勿使用本工
具。導板可調設為向左或向右最大 45°斜
角。
設定斜角
1. 如圖 3 所示，將導板斜角控制桿 (g) 從電鋸上
拉出來，解除導板 (f) 的鎖定。
2. 將導板向前滑動，以使其從 0°前擋塊位置脫
離。
3. 導板可以向左或向右傾斜，並在 15°、30°和
45°的位置設有卡位裝置。
4. 將導板設為所需的斜角。使用量角器來檢驗角
度的準確性。
5. 將導板斜角控制桿朝電鋸方向回推，以鎖定導
板。
重設導板以進行直線切割
1. 如圖 3 所示，將導板斜角控制桿 (g) 從電鋸上
拉出來，解除導板 (f) 的鎖定。
2. 將導板旋至大約 0°度的位置，然後向後拉動
導板，使 0°前擋塊嚙合。
3. 將導板斜角控制桿朝電鋸方向回推，以鎖定導
板。
開啟和關閉
1. 若要啟動工具，請擠壓觸發開關 (a)。
2. 要進行連續操作，請擠壓觸發開關，然後按下
鎖定按鈕 (b)。按下鎖定按鈕後，鬆開觸發開
關。
3. 若要關閉工具電源，鬆開觸發開關即可。工具
持續運轉時若要關閉工具電源，請擠壓觸發開
關，鎖定將會解除。
變速控制（圖 4）
調速輪 (h) 在電鋸頂部。將調速輪從低速設定 1 轉
到高速設定 7 時，工具速度會隨之增加。
鋸切模式 – 軌道模式或直線模式
（圖 5）
警告：接通電源前，請檢查工具是否
未鎖定。若連接電源後觸發開關已鎖
定，工具將會立即啟動。這可能會造
成工具損壞或人身傷害。本線鋸機配
備四種鋸切模式，包括三種軌道模式
和一種直線模式。進行軌道式作業的
鋸片的動作更劇烈，專用於切割軟質
材料，例如木材或塑料等。軌道式作
業的切割速度更快，但切割材料的切
口不夠平滑。在軌道式作業中，除了
上下移動外，鋸片在切割過程中還可
向前移動。
註：切勿使用軌道式作業進行金屬或
硬木切割。
調整鋸切模式
1. 將鋸切模式撥桿 (i) 在以下四個切割位置之間移
動：0、1、2 和3。
2. 位置 0 是指直線切割。
3. 位置 1、2 和3 是軌道式切割。
隨著撥桿從 1 調整至 3，切割動作的劇烈程度會不
斷增加，位於 3 時動作最劇烈。
LED 指示燈
線鋸機帶有一個指示燈，用於指示切割軌跡。
觸發開關按下時，指示燈發亮，觸發開關鬆開時，
指示燈熄滅。
卸除式導板管套 （圖 6）
切割易刮損表面（例如層壓板、膠合板或油漆面）
時，應使用無損的導板保護套。導管保護套亦可用
於在運輸和儲存期間保護導板表面。
要套上導板保護套，請將導板 (f) 的前部放在導板
保護套 (e) 的前端，並如圖 6 所示放下線鋸機。
導板保護套發出「卡嗒」一聲，並牢牢扣入導板後
部。
要拆下導板保護套，請從底部抓住保護套後部兩個
凸耳，將保護套從導板中拉出來。
最佳使用提示
切割層壓板
電鋸沿著上行軌跡切割時，在最靠近導板的表面可
能會出現碎裂痕跡。
•使用細齒鋸片。
•從工件背面開始切割。
•為了減少碎裂情況，可在工件的兩面各用一塊
廢木料或硬紙板夾緊，然後切割此三層材料。
切割金屬
•請注意，切割金屬比切割木材需花費更多時
間。
