DeWalt DW937 User manual

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 Printed in U.S.A. (JAN00-CD-1) Form No. 382815-01
DW937/DW938 Copyright © 2000
382815-01/DW937 5/8/02 9:21 AM Page 2

INSTRUCTION MANUAL
GUIDE D'UTILISATION
MANUAL DE INSTRUCCIONES
DW937/DW938
Heavy-Duty Cordless Reciprocating Saws
Scies alternatives sans fil de service intensif
Sierras Reciprocantes Inalámbricas para trabajo pesado
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA
DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO
ANTES DE USAR EL PRODUCTO.
Questions? See us in the World Wide Web at www.dewalt.com
382815-01/DW937 5/8/02 9:21 AM Page 3

English
DEWALT…BUILT JOBSITE TOUGH
DEWALT high performance industrial tools are made for
America‘s toughest industrial and construction applications. The
design of every tool in the line – from drills to sanders to grinders
– is the result of rigorous use on jobsites and throughout
industry. Each tool is produced with painstaking precision using
advanced manufacturing systems and intense quality control.
Every tool is checked before it leaves the factory to make sure
that it meets your standards for durability, reliability and power.
DEWALT Built Jobsite Tough…WE GUARANTEE IT.
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS
OR ANY DEWALT TOOL, CALL US TOLL FREE AT:
1-800-4-DEWALT (1-800-433-9258)

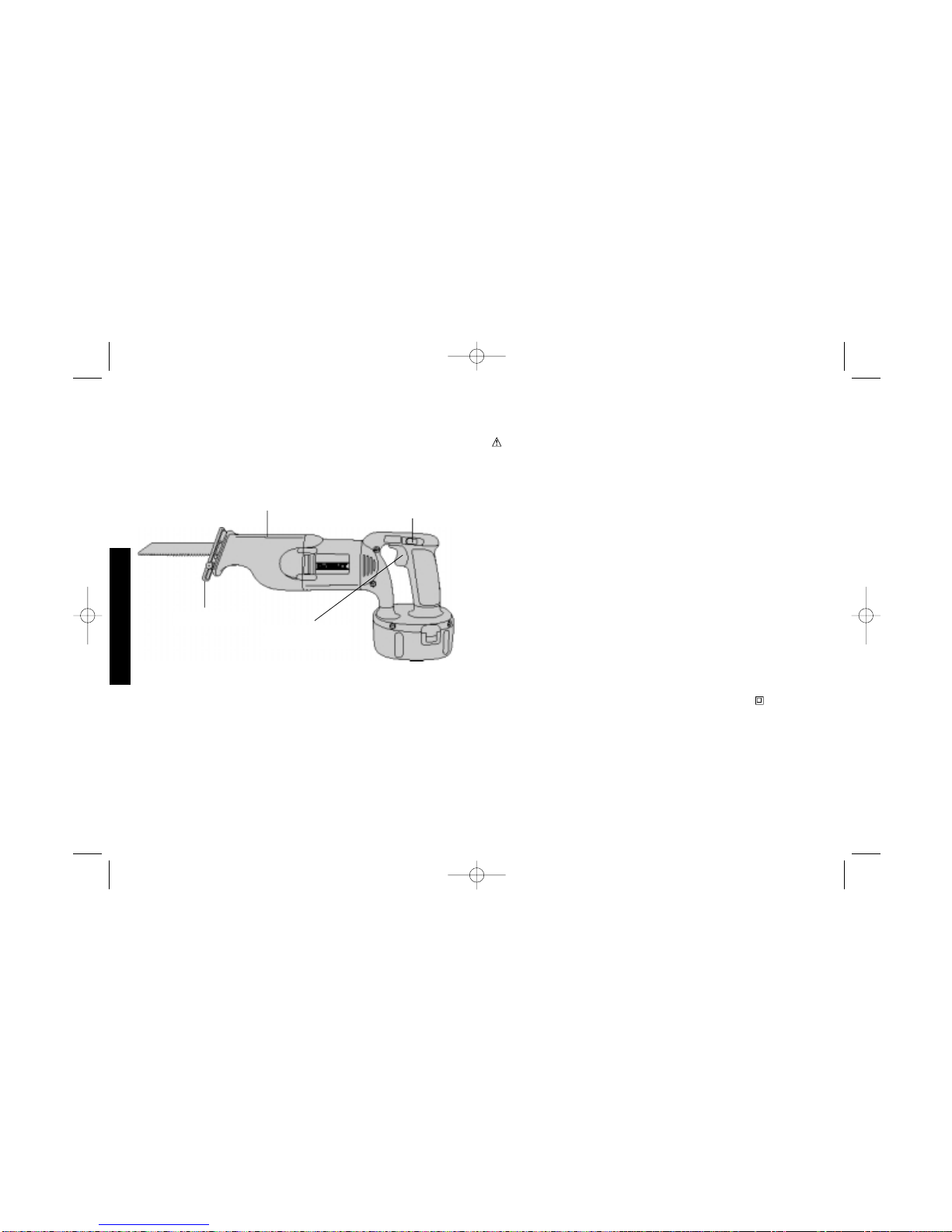

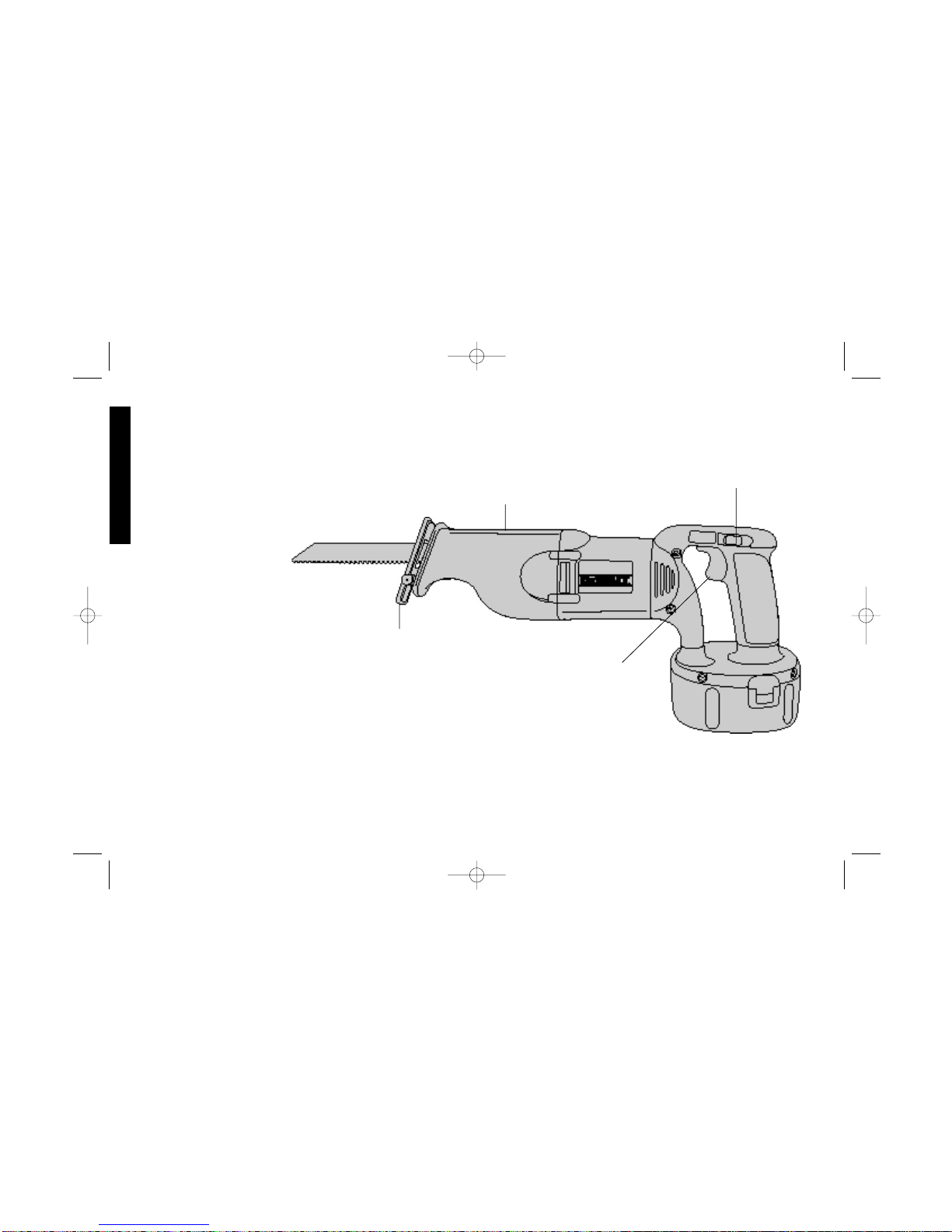

BLADE GUARD
TRIGGER
SWITCH
HAND GRIP
LOCK-OFF
BUTTON
382815-01/DW937 5/8/02 9:21 AM Page 4

F YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR
ANY DEWALT TOOL, CALL US TOLL FREE AT:
1-800-4-DEWALT (1-800-433-9258)
General Safety Rules – For All Battery
Operated Tools
WARNING! Read and understand all instructions. Failure to
follow all instructions listed below may result in electric shock, fire
and/or serious personal injury.
SAVE THESE INSTRUCTIONS
WORK AREA
• Keep your work area clean and well lit. Cluttered benches and
dark areas invite accidents.
• Do not operate power tools in explosive atmospheres, such as in
the presence of flammable liquids, gases, or dust. Power tools
create sparks which may ignite the dust or fumes.
• Keep bystanders, children, and visitors away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
• Do not abuse the cord. Never use the cord to carry the tool. Keep
cord away from heat, oil, sharp edges or moving parts. Replace
damaged cords immediately. Damaged cords may create a fire.
• A battery operated tool with integral batteries or a separate
battery pack must be recharged only with the specified charger
for the battery. A charger that may be suitable for one type of
battery may create a risk of fire when used with another battery.
• Use battery operated tool only with the specifically designated
battery pack. Use of any other batteries may create a risk of fire.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use tool while tired or under
the influence of drugs, alcohol, or medication. A moment of
inattention while operating power tools may result in serious
personal injury,
• Dress properly. Do not wear loose clothing or jewelry. Contain
long hair. Keep your hair, clothing, and gloves away from moving
parts. Loose clothing, jewelry, or long hair can be caught in
moving parts.
• Avoid accidental starting. Be sure switch is in the locked or off
position before inserting battery pack. Carrying tools with your
finger on the switch or inserting the battery pack into a tool with
the switch on invites accidents.
• Remove adjusting keys or wrenches before turning the tool on. A
wrench or a key that is left attached to a rotating part of the tool
may result in personal injury.
• Do not overreach. Keep proper footing and balance at all times.
Proper footing and balance enables better control of the tool in
unexpected situations.
• Use safety equipment. Always wear eye protection. Dust mask,
non-skid safety shoes, hard hat, or hearing protection must be
used for appropriate conditions.
TOOL USE AND CARE
• Use clamps or other practical way to secure and support the
workpiece to a stable platform. Holding the work by hand or
against your body is unstable and may lead to a loss of control.
• Do not force tool. Use the correct tool for your application. The
correct tool will do the job better and safer at the rate for which it
is designed.
• Do not use tool if switch does not turn it on or off. A tool that
cannot be controlled with the switch is dangerous and must be
repaired.
• Disconnect battery pack from tool or place the switch in the
locked or off position before making any adjustments, changing
accessories, or storing the tool. Such preventative safety
measures reduce the risk of starting the tool accidentally.
• Store idle tools out of reach of children and other untrained
1
English
382815-01/DW937 5/8/02 9:21 AM Page 1

2
persons. Tools are dangerous in the hands of untrained users.
• When battery pack is not in use, keep it away from other metal
objects like: paper clips, coins, keys, nails, screws, or other small
metal objects that can make a connection from one terminal to
another. Shorting the battery terminals together may cause
sparks, burns, or a fire.
• Maintain tools with care. Keep cutting tools sharp and clean.
Properly maintained tools, with sharp cutting edges are less likely
to bind and are easier to control.
• Check for misalignment or binding of moving parts, breakage of
parts, and any other condition that may affect the tools operation.
If damaged, have the tool serviced before using. Many accidents
are caused by poorly maintained tools.
• Use only accessories that are recommended by the manufacturer
for your model. Accessories that may be suitable for one tool,
may create a risk of injury when used on another tool.
SERVICE
• Tool service must be performed only by qualified repair
personnel. Service or maintenance performed by unqualified
personnel may result in a risk of injury.
• When servicing a tool, use only identical replacement parts.
Follow instructions in the Maintenance section of this manual.
Use of unauthorized parts or failure to follow Maintenance
Instructions may create a risk of shock or injury.
Additional Safety Rules
• Hold tool by insulated gripping surfaces when performing an
operation where the tool may contact hidden wiring. Contact with
a “live” wire will also make exposed metal parts of the tool “live”
and shock the operator.
• When working on a ladder or on scaffolding be sure to lay the
tool down on its side when not in use. Some tools with large
battery packs will stand upright but may be easily knocked over.
• The label on your tool may include the following symbols.
V....................volts
A....................amperes
Hz..................hertz
W ..................watts
min ................minutes
................alternating current
..............direct current
no..................no load speed
..................Class II Construction
…/min............revolutions or reciprocation per minute
..................earthing terminal
..................safety alert symbol
WARNING: Use of this tool can generate dust containing
chemicals known to cause cancer, birth defects or other
reproductive harm. Use appropriate respiratory protection.
Important Safety Instructions for Battery
Packs
The battery pack is not fully charged out of the carton! First read
the safety instructions below. Then follow charging notes and pro-
cedures. READ ALL INSTRUCTIONS.
• Do not incinerate the battery pack even if it is severely damaged or is
completely worn out.The battery pack can explode in a fire.
• A small leakage of liquid from the battery pack cells may occur under
extreme usage or temperature conditions. This does not indicate a
failure. However, if the outer seal is broken and this leakage gets on
your skin:
a. Wash quickly with soap and water.
b. Neutralize with a mild acid such as lemon juice or vinegar.
c. If battery liquid gets into your eyes, flush them with clean water
for a minimum of 10 minutes and seek immediate medical attention.
English
382815-01/DW937 5/8/02 9:21 AM Page 2

cadmium battery to an authorized DEWALT service center or to
your local retailer for recycling. You may also contact your local
recycling center for information on where to drop off the spent
battery.
Important Safety Instructions for Battery
Chargers
SAVE THESE INSTRUCTIONS - This manual contains important
safety instructions for DEWALT battery chargers.
• Before using battery charger, read all instructions and cautionary
markings on battery charger, battery and product using battery.
CAUTION:To reduce the risk of injury, charge only DEWALT
nickel cadmium rechargeable batteries. Other types of batteries
may burst causing personal injury and damage.
CAUTION: Under certain conditions, with the charger plugged in
to the power supply, the exposed charging contacts inside the
charger can be shorted by foreign material. Foreign materials of a
conductive nature such as, but not limited to, steel wool, aluminum
foil, or any buildup of metallic particles should be kept away from
charger cavities. Always unplug the charger from the power
supply when there is no battery pack in the cavity. Unplug charger
before attempting to clean.
DANGER: 120 volts present at charging terminals. Do not probe
with conductive objects. Danger of electric shock or electrocution.
WARNING: Don’t allow any liquid to get inside charger. Electric
shock may result.
• The charger and battery pack are specifically designed to work
together. DO NOT attempt to charge the battery pack with any
chargers other than the ones in this manual.
• These chargers are not intended for any uses other than charging
DEWALT rechargeable batteries. Any other uses may result in risk of
fire, electric shock or electrocution.
• To reduce risk of damage to electric plug and cord, pull by plug rather
than cord when disconnecting charger.
3
English
(Medical note: The liquid is 25-35% solution of potassium
hydroxide.)
• Do not carry extra battery packs in aprons, pockets, or tool boxes
along with other metal objects. Battery pack could be short circuited
causing damage to the battery pack and possibly causing severe
burns or fire.
• Charge the battery packs only in DEWALT chargers.
•NOTE:The batteries in your battery pack are the nickel–cadmium
type. Cadmium is considered to be a toxic material by the
Environmental Protection Agency. Before disposing of damaged or
worn out Nickel–Cadmium battery packs, check with your state
Environmental Protection Agency to find out about special
restrictions on the disposal of these battery packs or return them to a
DEWALT certified service center for recycling.
•DO NOT store or use the tool and battery pack in locations where the
temperature may reach or exceed 105°F (such as outside sheds or
metal buildings in summer).
DANGER: Never attempt to open the battery pack for any reason.
If battery pack case is cracked or damaged, do not insert into
charger. Danger of electric shock or electrocution. Damaged
battery packs should be returned to service center for recycling.
The RBRC™ Seal
The RBRC™ (Rechargeable Battery Recycling Corp
oration) Seal on the nickel-cadmium battery (or battery
pack) indicates that the costs to recycle the battery (or
battery pack) at the end of its useful life have already
been paid by DEWALT. In some areas, it is illegal to
place spent nickel-cadmium batteries in the trash or
municipal solid waste stream and the RBRC program provides an
environmentally conscious alternative.
RBRC in cooperation with DEWALT and other battery users, has
established programs in the United States to facilitate the collection
of spent nickel-cadmium batteries. Help protect our environment
and conserve natural resources by returning the spent nickel-
382815-01/DW937 5/8/02 9:21 AM Page 3

4
• Make sure cord is located so that it will not be stepped on, tripped
over, or otherwise subjected to damage or stress.
• An extension cord should not be used unless absolutely necessary.
Use of improper extension cord could result in risk of fire, electric
shock, or electrocution.
• An extension cord must have adequate wire size (AWG or American
Wire Gauge) for safety. The smaller the gauge number of the wire, the
greater the capacity of the cable, that is 16 gauge has more capacity
than 18 gauge. When using more than one extension to make up the
total length, be sure each individual extension contains at least the
minimum wire size.
Recommended Minimum AWG Size for Extension Cords
Total Extension Cord Length (feet)
25 50 75 100 125 150 175
Wire Gauge
18 18 16 16 14 14 12
• The charger is ventilated through slots in the top and the bottom of the
housing. Do not place any object on top of charger or place the charger
on a soft surface that might block the ventilation slots and result in
excessive internal heat. Place the charger in a position away from any
heat source.
• Do not operate charger with damaged cord or plug — have them
replaced immediately.
• Do not operate charger if it has received a sharp blow, been dropped,
or otherwise damaged in any way; take it to an authorized service
center.
• Do not disassemble charger; take it to an authorized service center
when service or repair is required. Incorrect reassembly may result in a
risk of electric shock, electrocution or fire.
• To reduce risk of electric shock, unplug charger from outlet before
attempting any cleaning. Removing the battery pack will not reduce
this risk.
•NEVER attempt to connect 2 chargers together.
• The charger is designed to operate on standard household electrical
English
FIG. 1
power (120 Volts AC). Do not attempt to use it on any other voltage!
This does not apply to vehiculat charger.
Chargers
Your battery can be charged in DEWALT 1 Hour Chargers, 15
Minute Chargers or Vehicular 12 volt charger. Be sure to read all
safety instructions before using your charger.

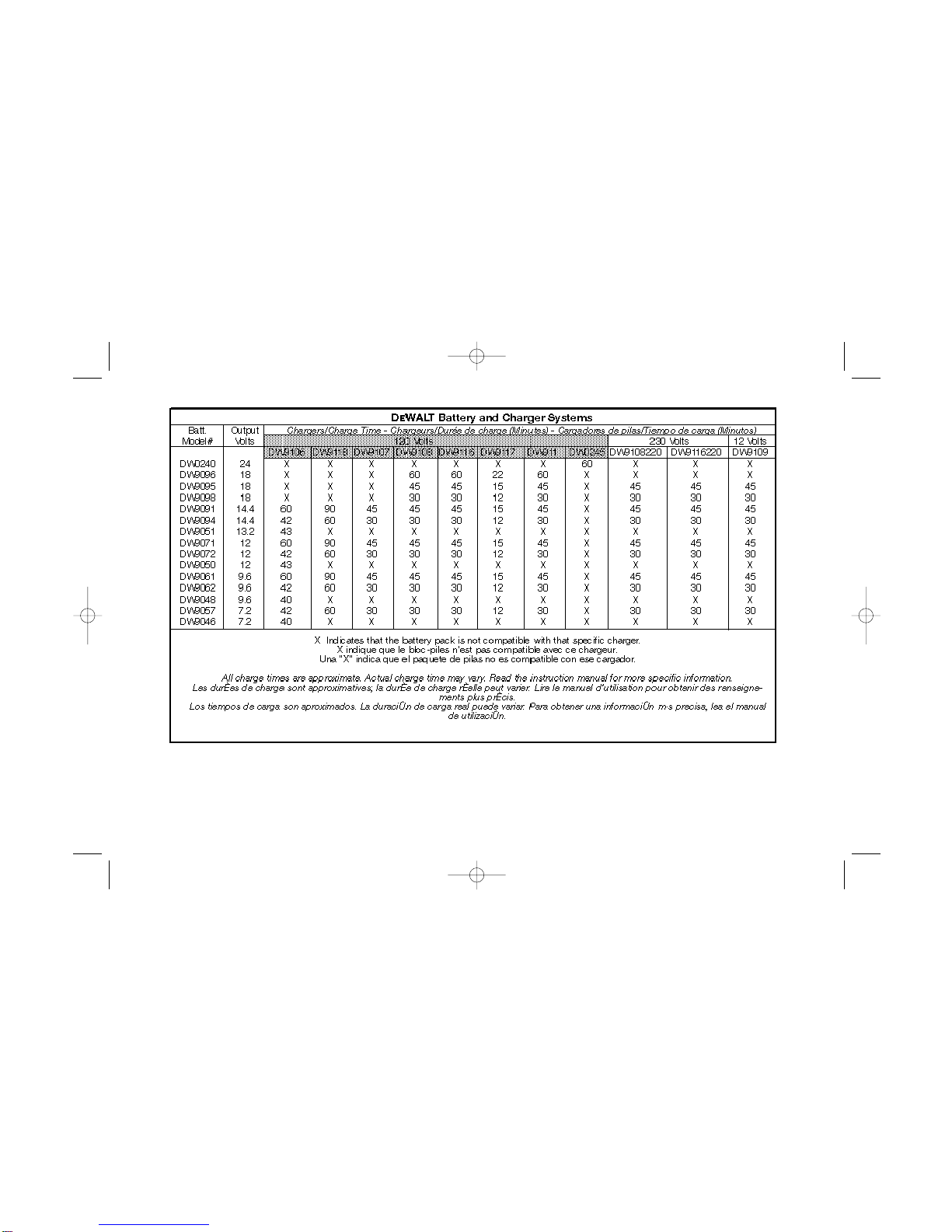

Consult chart on back cover for compatibility of chargers and
battery packs.
Using Tune-Up™ Mode
The Tune-up™ mode will equalize or balance the individual cells in
the battery pack at its peak capacity. This cycle takes up to 8 hours
to complete. Battery packs should be tuned up weekly or after 10 to
20 charge/discharge cycles or whenever the pack no longer delivers
the same amount of work.
1. To tune up your battery pack, place the battery in the charger as
usual. The red light will blink continuously indicating that the
charge cycle has started.
2. The Tune-up™ Button may be pressed at any time after the
charge has started. The red light will stop blinking momentarily,
blink quickly 3 times, and then resume blinking continuously. The
charger is now giving your batteries a tune-up.
3. When the charge cycle has completed, the light will stay on
continuously. The pack is fully charged and may be used at this
382815-01/DW937 5/8/02 9:21 AM Page 4

blinks followed by a pause. This indicates the power source is out
of limits.
HOT PACK DELAY
If your charger has a Hot Pack Delay feature: When the charger
detects a battery that is hot, it automatically starts a Hot Pack Delay,
suspending charging until the battery has cooled. After the battery
has cooled, the charger automatically switches to the Pack Charging
mode. This feature ensures maximum battery life. The red light
flashes long, then short while in the Hot Pack Delay mode.
15 MINUTE CHARGERS
1. Plug the charger into an appropriate power outlet. The charger
will beep twice, the red light will blink and go off.

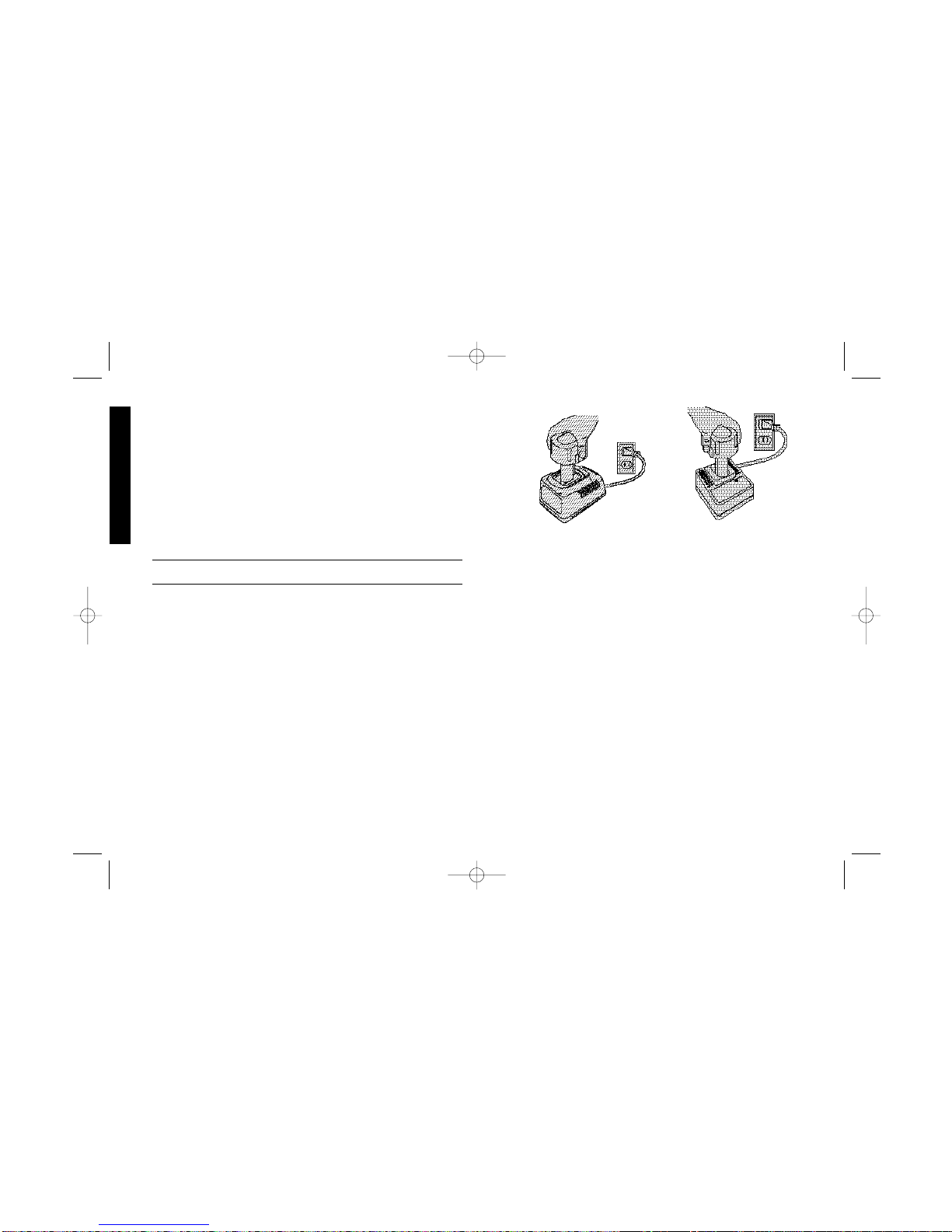

2. Insert the battery pack into the charger, as shown in FIG. 1,
making sure the pack is fully seated in the charger. The red light
will blink and the charger will beep once indicating the charging
process has started.
3. The battery pack will be fully charged in less than 15 minutes
under most conditions. This will be indicated by the red light
remaining ON and 3 beeps. The pack is fully charged and may
be used at this time or left in the charger.
WEAK BATTERY PACKS: The charger can also detect a weak
battery. Such batteries are still usable but should not be expected
to perform as much work. In such cases, about 10 seconds after
battery insertion, the charger will beep rapidly 8 times to indicate a
weak battery condition. The charger will then go on to charge the
battery to the highest capacity possible.
ALL CHARGERS
Leaving the battery pack in the charger: When the red light
remains ON, the charger has switched to its "equalize charge"
mode which lasts approximately 4 hours, after which the charger
will switch to "maintenance charge" mode. The battery pack can be
5
English
time or left in the charger.
4. If you select Tune-up™ and then change your mind, remove the
battery from the charger. After 5 seconds, insert the battery into
the charger. The normal charge cycle will commence.
Charging Procedure
1 HOUR CHARGERS
1. Plug the charger into an appropriate power outlet.
2. Insert the battery pack into the charger, as shown in FIG.1,
making sure the pack is fully seated in the charger. The red
(charging) light will blink continuously indicating that the
charging process has started.
3. The battery pack will be fully charged in about 1 hour. The
completion of charge will be indicated by the red light remaining
ON continuously. The pack is fully charged and may be used at
this time or left in the charger.
PROBLEM POWER LINE
If your charger has a Problem Power Line indicator: When the
charger ‘is used with some portable power sources such as
generators or sources that convert DC to AC, the charger may
temporarily suspend operation, flashing the red light with two fast
FIG. 2
382815-01/DW937 5/8/02 9:21 AM Page 5

6
removed at any time during these charge cycles, but will only be
fully charged if the red light is continuously ON. The charger and
battery pack can be left connected with the red light glowing
indefinitely. The charger will keep the battery pack fresh and fully
charged. A battery pack will slowly lose its charge when kept out of
the charger. If the battery pack has not been kept on maintenance
charge, it may need to be recharged before use. A battery pack
may also slowly lose its charge if left in a charger that is not
plugged into an appropriate AC source.
TROUBLE INDICATORS: These chargers are designed to detect
certain problems that can arise with battery packs which would be
indicated by the red light flashing at a fast rate (and continuous
beeping for 15 Minute Chargers). If this occurs, re-insert battery
pack. If problem persists, try a different battery pack to determine if
the charger is OK. If the new pack charges correctly, then the
original pack is defective and should be returned to a service center
for recycling. If the new battery pack elicits the same trouble
indication as the original, have charger tested at an authorized
service center.
Important Charging Notes
1. Longest life and best performance can be obtained if the battery
pack is charged when the air temperature is between 65°F and
75°F (18°- 24°C). DO NOT charge the battery pack in an air
temperature below +40°F(+4.5°C), or above +105°F (+40.5°C).
This is important and will prevent serious damage to the battery
pack.
2. The charger and battery pack may become warm to touch while
charging. This is a normal condition, and does not indicate a
problem.
3. If the battery pack does not charge properly — (1) Check current at
receptacle by plugging in a lamp or other appliance, (2) Check to
see if receptacle is connected to a light switch which turns power off
when you turn out the lights. (3) Move charger and battery pack to a
location where the surrounding air temperature is approximately
65°F - 75°F (18°- 24°C). (4) If charging problems persist, take or
send the tool, battery pack and charger to your local service center.
4. The battery pack should be recharged when it fails to produce
sufficient power on jobs which were easily done previously. DO
NOT CONTINUE to use under these conditions. Follow the
charging procedure. You may also charge a partially used pack
whenever you desire with no adverse affect on the battery pack.
6. Do not immerse charger in water or any other liquid.
WARNING: Don't allow any liquid to get inside charger. Electric
shock may result. To facilitate the cooling of the battery pack after
use, avoid placing the charger or battery pack in a warm
environment such as in a metal shed, or an uninsulated trailer.
CAUTION: Never attempt to open the battery pack for any
reason. If the plastic housing of the battery pack breaks or cracks,
return to a service center for recycling.
Operation

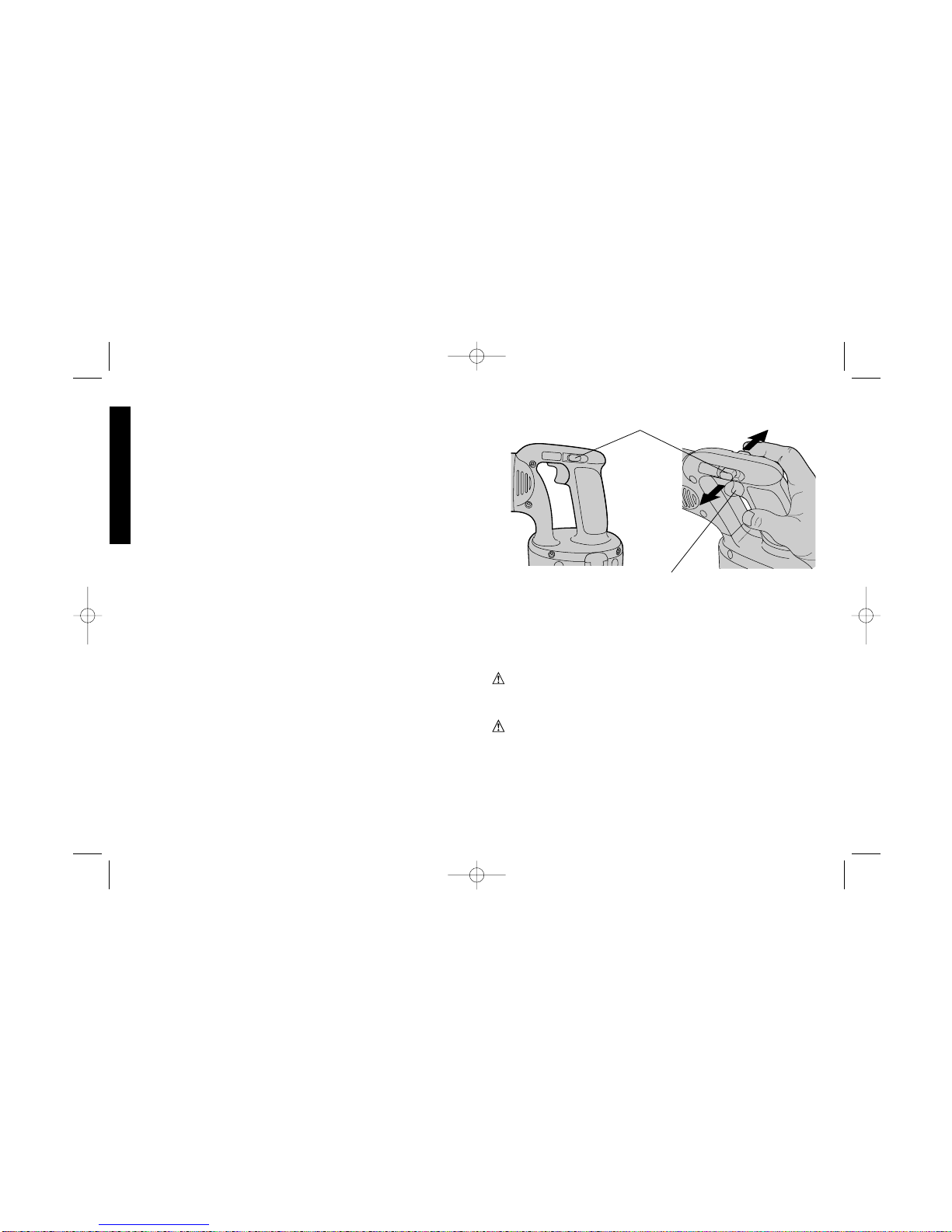

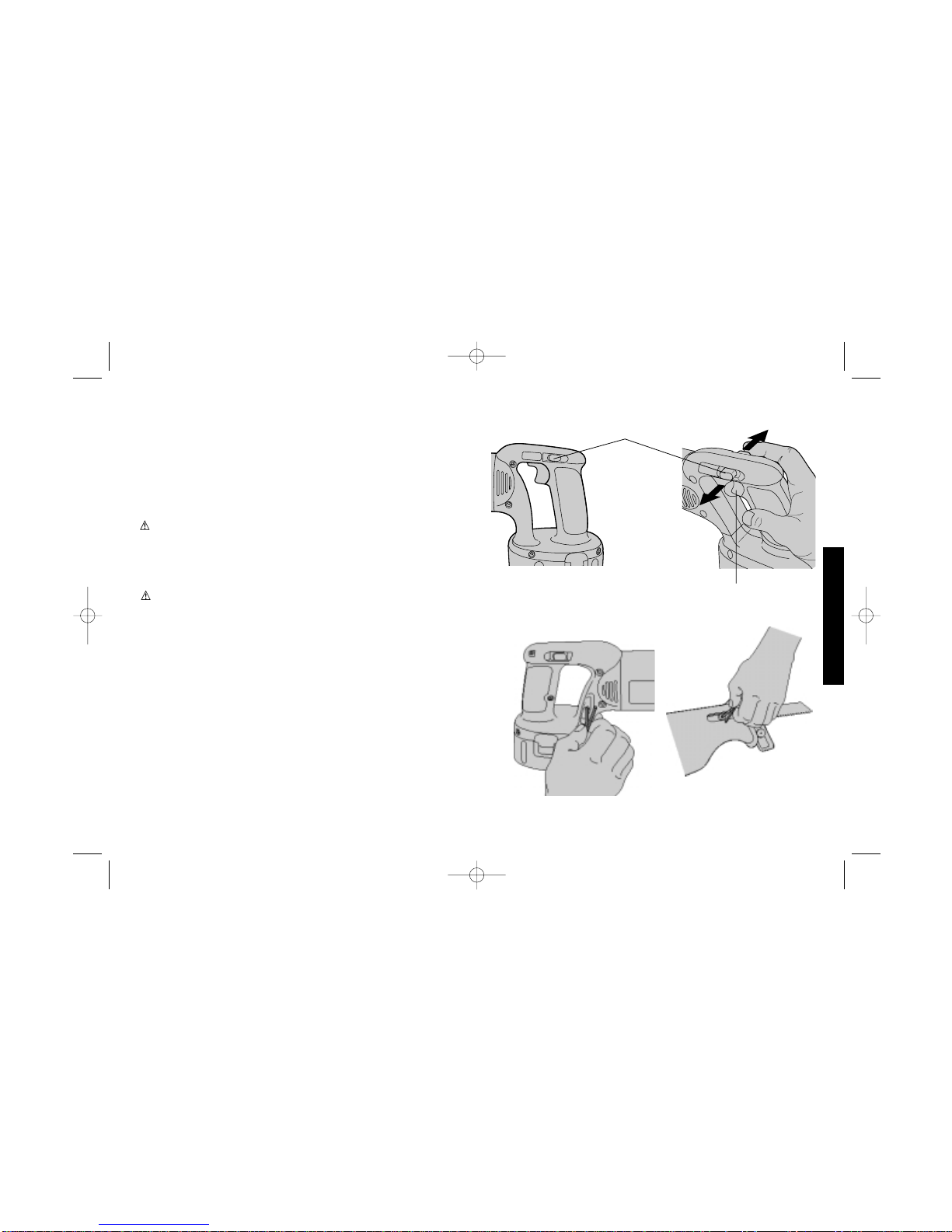

Switch (Variable Speed) (Fig. 3)
SWITCH LOCK-OFF BUTTON
Your saw switch is equipped with a lock-off button. To lock the
English
TRIGGER SWITCH
FIG. 3
SWITCH
LOCK-OFF BUTTON LOCKED
UNLOCKED
382815-01/DW937 5/8/02 9:21 AM Page 6

1. Open up blade clamp release lever.
2. Remove blade.

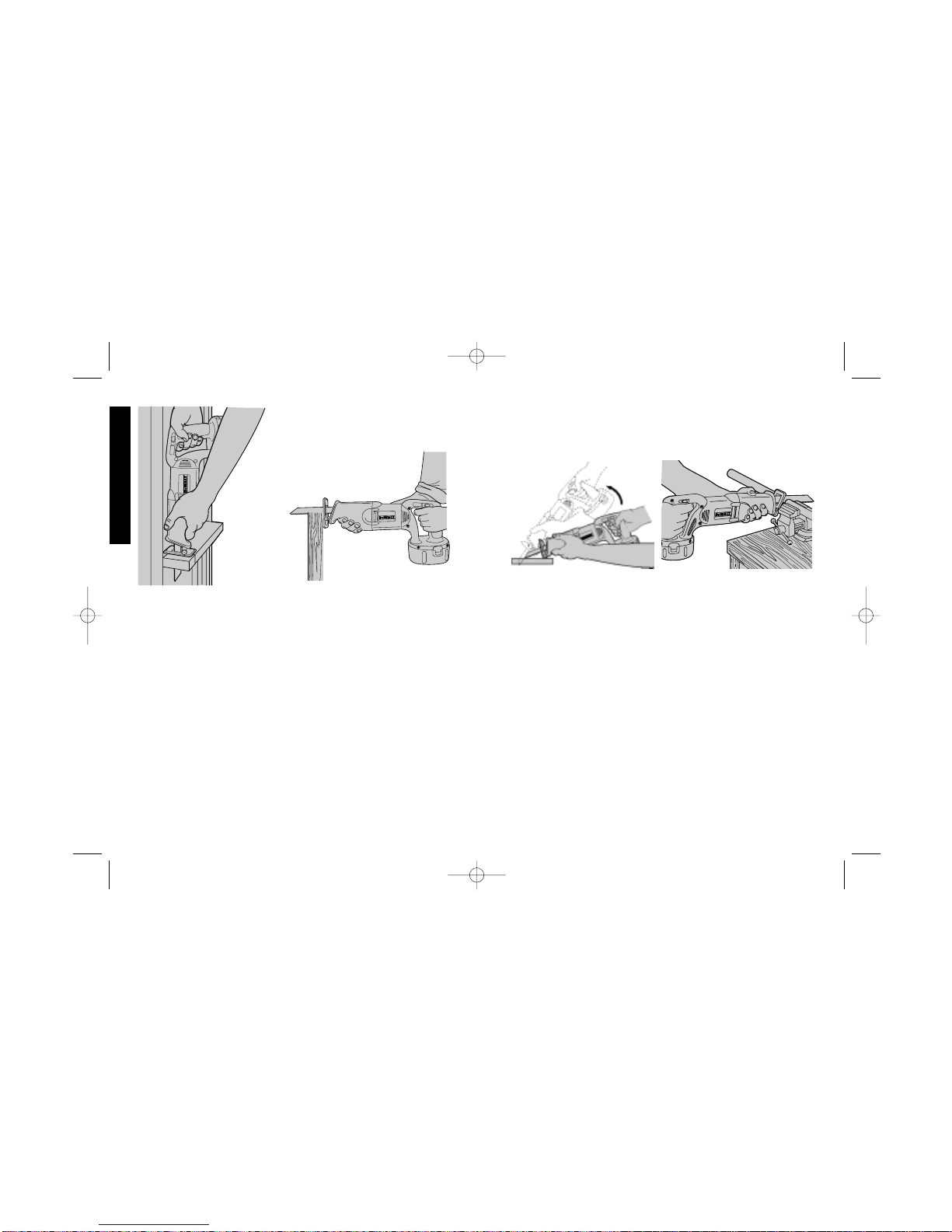

Flush-To Cutting (Figure 7)
The compact design of the saw motor housing and spindle housing
permits extremely close cutting to floors, corners and other difficult
areas.
CAUTION: When sawing into walls, floors or wherever “live”
electrical wires may be encountered, DO NOT TOUCH ANY FRONT
METAL PARTS OF THE TOOL! Hold the tool only by the plastic
handle and housing to prevent electric shock if you saw into a “live”
wire.
CAUTION: Always wear eye protection while operating this power
tool.
Wood Cutting (Figure 8)
Before cutting any type of wood, be sure it is firmly anchored or
clamped to prevent slipping. Place blade lightly against work to be
cut, switch on saw motor and allow it to obtain maximum speed
before applying pressure. Always hold saw firmly with both hands
while cutting. Whenever possible, the saw shoe must be held firmly
against the material being cut. This will prevent the saw from jumping
or vibrating and minimize blade breakage.
Pocket Cutting (Fig. 9) (Wood Only)
The initial step in pocket cutting is to measure the surface area to be
cut and mark clearly with a pencil, chalk or scriber. Insert pocket
cutting blade in blade clamp and tighten blade clamp securely. Next,
tip the saw backward until the back edge of the shoe is resting on the
work surface. Now switch motor on, always permitting blade to attain
maximum speed. Grip handle steadily and begin a slow, deliberate
upward swing with the handle of the saw. Blade will begin to feed
into material. Always be sure blade is completely through material
before continuing with pocket cut.
7
English
switch, press the lock-off button as shown in Fig. 3. Always lock the
switch when carrying or storing the tool to eliminate unintentional
starting. The lock-off button is colored red to indicate when the
switch is in its unlocked position.
TRIGGER SWITCH
Press the lock-off button as shown in Figure 3. Pull the trigger switch
to turn the motor ON. Releasing the trigger turns the motor OFF.
NOTE: This tool has no provision to lock the switch in the ON
position, and should never be locked ON by any other means.
The variable speed trigger switch will give you added versatility. The
further the trigger is depressed the higher the speed of the saw.
CAUTION: Use of very slow speed is recommended only for
beginning a cut. Prolonged use at very slow speed may damage
your saw.
Blade Clamp Release Lever (Fig. 4)
TO INSTALL BLADE INTO SAW:
1. LOCK TRIGGER SWITCH AND REMOVE BATTERY PACK.
To install blade into saw:
1. Open blade clamp release lever up.
2. Insert blade shank from the front.
3. Close blade clamp release lever down.
To Remove blade from saw:
BLADE
CLAMP
RELEASE
LEVER
FIG. 4
382815-01/DW937 5/8/02 9:21 AM Page 7

8
NOTE: In areas where blade visibility is limited, use the edge of the
saw shoe as a guide. Lines for any given cut should be extended
beyond edge of cut to be made.
Metal Cutting (Figure 10)
This unit has different metal cutting capacities depending upon type
of blade used and the metal to be cut. Use a finer blade for ferrous
metals and a coarse blade for non-ferrous materials. In thin gauge
sheet metals it is best to clamp wood to both sides of sheet. This will
insure a clean cut without excess vibration or tearing of metal.
Always remember not to force cutting blade as this reduces blade life
and causes costly blade breakage.
NOTE: It is generally recommended that when cutting metals you
should spread a thin film of oil or other coolant along the line ahead
of the saw cut for easier operation and longer blade life.
Lubrication
Your tool was properly lubricated before leaving the factory. In from
two to six months, depending upon use, take or send your tool to a
Service Center, or authorized service station, for a complete
English
FIG. 10FIG. 9ROCK TOOL UP TO
NORMAL CUTTING
POSITION AFTER
BLADE HAS CUT
THROUGH MATERIAL
STARTING POSITION FOR
POCKET CUTTING
FIG. 7
FIG. 8
cleaning, inspection and lubrication. Tools used constantly on
production jobs will need relubrication more often. Also, tools “out
of service” for long periods should be relubricated before being put
back to work.
Important
To assure product SAFETY and RELIABILITY, repairs,
maintenance and adjustment should be performed by qualified
service organizations. These service organizations service
DEWALT tools always using DEWALT replacement parts.
Accessories
Recommended accessories for use with your tool are available at
extra cost from your local dealer or authorized service center. If
you need assistance in locating any accessory for your tool,
contact:
DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD
21286
382815-01/DW937 5/8/02 9:21 AM Page 8

CAUTION: The use of any other accessory not recommended for
use with this tool could be hazardous.
Full Warranty
DEWALT heavy duty industrial tools are warranted for one year from
date of purchase. We will repair, without charge, any defects due to
faulty materials or workmanship. For warranty repair information, call
1-800-4-DEWALT. This warranty does not apply to accessories or
damage caused where repairs have been made or attempted by
others. This warranty gives you specific legal rights and you may
have other rights which vary in certain states or provinces.
In addition to the warranty, DEWALT tools are covered by our:
30 DAY NO RISK SATISFACTION GUARANTEE
If you are not completely satisfied with the performance of your
DEWALT heavy duty industrial tool, simply return it to the participating
seller within 30 days for a full refund. Please return the complete unit,
transportation prepaid. Proof of purchase may be required.
9
English
382815-01/DW937 5/8/02 9:21 AM Page 9

Régles de sécurité générales
pour tous les outils à baterie
AVERTISSEMENT! Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel, des instructions ci-
après entraîne un risque de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES INSTRUCTIONS.
AIRE DE TRAVAIL
•Veillez à ce que l’aire de travail soit propre et bien éclairée. Le
désordre et le manque de lumière favorisent les accidents.
•N’utilisez pas d’outils électriques dans une atmosphère
explosive, par exemple en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières ou les
vapeurs.
•Tenez à distance les curieux, les enfants et les visiteurs pendant
que vous travaillez avec un outil électrique. Ils pourraient vous
distraire et vous faire faire une fausse manoeuvre.
SÉCURITÉ ÉLECTRIQUE
•Les outils à double isolation sont équipés d’une fiche polarisée
(une des lames est plus large que l’autre), qui ne peut se
brancher que d’une seule façon dans une prise polarisée Ne
modifiez pas la fiche de l’outil. La double isolation élimine le
besoin d’un cordon d’alimentation à trois fils avec mise à la terre
ainsi que d’une prise de courant mise à la terre.
•Évitez tout contact corporel avec des surfaces mises à la terre
(tuyauterie, radiateurs, cuisinières, réfrigérateurs, etc.). Le risque
de choc électrique est plus grand si votre corps est en contact
avec la terre.
•N’exposez pas les outils électriques à la pluie ou à l’eau. La
présence d’eau dans un outil électrique augmente le risque de
choc électrique.
10
Français
PROTECTEUR INTERRUPTEUR
À DÉTENTE
PRISE MANUELLE BOUTON DE
VERROUILLAGE EN
MODE HORS TENSION
POUR TOUT RENSEIGNEMENT SUPPLÉMENTAIRE SUR CET
OUTIL OU TOUT AUTRE OUTIL DEWALT, COMPOSER SANS
FRAIS LE NUMÉRO:
1 800 4-DEWALT (1 800 433-9258)
382815-01/DW937 5/8/02 9:21 AM Page 10

•Ne maltraitez pas le cordon. Ne transportez pas l’outil par son
cordon et ne débranchez pas la fiche en tirant sur le cordon.
N’exposez pas le cordon à la chaleur, à des huiles, à des arêtes
vives ou à des pièces en mouvement. Remplacez
immédiatement un cordon endommagé. Un cordon endommagé
augmente le risque de choc électrique.
•Lorsque vous utilisez un outil électrique à l’extérieur, employez
un prolongateur pour l’extérieur marqué «W-A» ou «W». Ces
cordons sont faits pour être utilisés à l’extérieur et réduisent le
risque de choc électrique. S’assurer que le cordon de rallonge
est en bon état. Lorsqu’on se sert d’un cordon de rallonge,
s’assurer qu’il est de calibre approprié pour la tension nécessaire
au fonctionnement de l’outil. L’utilisation d’un cordon de calibre
inférieur occasionne une baisse de tension entraînant une perte
de puissance et la surchauffe. Le tableau suivant indique le
calibre approprié selon la longueur du cordon et les mentions de
la plaque signalétique de l’outil. En cas de doute, utiliser un
cordon de calibre supérieur. Le chiffre indiquant le calibre est
inversement proportionnel au calibre du cordon.
Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en pieds
120 V 0-25 26-50 51-100 101-150
240 V 0-50 51-100 101-200 201-300
Intensité (A)
Au Au Calibre moyen de fil (AWG)
moins plus
0-6 18161614
6 - 10 18 16 14 12
10-1216161412
12 - 16 14 12 Non recommandé
SÉCURITÉ DES PERSONNES
•Restez alerte, concentrez-vous sur votre travail et faites preuve
de jugement. N’utilisez pas un outil électrique si vous êtes fatigué
ou sous l’influence de drogues, d’alcool ou de médicaments. Un
instant d’inattention suffit pour entraîner des blessures graves.
•Habillez-vous convenablement. Ne portez ni vêtements flottants
11
Français
ni bijoux. Confinez les cheveux longs. N’approchez jamais les
cheveux, les vêtements ou les gants des pièces en mouvement.
Des vêtements flottants, des bijoux ou des cheveux longs
risquent d’être happés par des pièces en mouvement.
•Méfiez-vous d’un démarrage accidentel. Avant de brancher l’outil,
assurez-vous que son interrupteur est sur ARRÊT. Le fait de
transporter un outil avec le doigt sur la détente ou de brancher un
outil dont l’interrupteur est en position MARCHE peut mener tout
droit à un accident.
•Enlevez les clés de réglage ou de serrage avant de démarrer
l’outil. Une clé laissée dans un pièce tournante de l’outil peut
provoquer des blessures.
•Ne vous penchez pas trop en avant. Maintenez un bon appui et
restez en équilibre en tout temps. Un bonne stabilité vous permet
de mieux réagir à une situation inattendue.
•Utilisez des accessoires de sécurité. Portez toujours des lunettes
ou une visière. Selon les conditions, portez aussi un masque
antipoussière, des bottes de sécurité antidérapantes, un casque
protecteur et/ou un appareil antibruit.
UTILISATION ET ENTRETIEN DES OUTILS
•Immobilisez le matériau sur une surface stable au moyen de
brides ou de toute autre façon adéquate. Le fait de tenir la pièce
avec la main ou contre votre corps offre un stabilité insuffisante
et peut amener un dérapage de l’outil.
•Ne forcez pas l’outil. Utilisez l’outil approprié à la tâche. L’outil
correct fonctionne mieux et de façon plus sécuritaire. Respectez
aussi la vitesse de travail qui lui est propre.
•N’utilisez pas un outil si son interrupteur est bloqué. Un outil que
vous ne pouvez pas commander par son interrupteur est
dangereux et droit être réparé.
• Débranchez la fiche de l’outil avant d’effectuer un réglage, de
changer d’accessoire ou de ranger l’outil. De telles mesures
préventives de sécurité réduisent le risque de démarrage
accidentel de l’outil.
382815-01/DW937 5/8/02 9:21 AM Page 11

W................................watts
.../min..........................minutes
..............................courant alternatif
..........................courant continu
no..............................sous vide
................................construction de classe II
.../min..........................tours ou courses à la minute
................................borne de mise à la terre
..............................symbole d´avertissement
CONSERVEZ CES INSTRUCTIONS.
Mesures de sécurité additionnelles —
chargeur
• Le présent guide contient des conseils importants relatifs à la
sécurité et à l’utilisation.
• Bien lire toutes les directives et tous les avertissements qui se
trouvent sur (1) le chargeur, (2) l’ensemble de piles et (3) l’outil
avant d’utiliser le chargeur.
•DANGER : Ne pas les examiner avec un objet conducteur;
cela présente des risques de secousses électriques. Les bornes
du chargeur sont sous une tension de 120 volts.
•DANGER : Ne pas placer dans le chargeur un ensemble de
piles craqué ou endommagé; cela présente des risques de
secousses électriques.
• Le chargeur et l’ensemble de piles ont été conçus pour
fonctionner ensemble. NE JAMAIS tenter de charger l’ensemble
de piles à l’aide d’un chargeur autre que ceux décrits dans le
présent guide.
• Protéger le chargeur de la pluie ou de la neige.
• L’utilisation du chargeur pour tout ensemble de piles autre que
les ensembles rechargeables DEWALT comporte des risques
d’incendie et de secousses électriques.
12
•Rangez les outils hors de la portée des enfantes et d’autres
personnes inexpérimentées. Les outils sont dangereux dans les
mains d’utilisateurs novices.
• Prenez soin de bien entretenir les outils. Les outils de coupe
doivent être toujours bien affûtés et propres. Des outils bien
entretenus, dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
•Soyez attentif à tout désalignement ou coincement des pièces en
mouvement, à tout bris ou à toute autre condition préjudiciable au
bon fonctionnement de l’outil. Si vous constatez qu’un outil est
endommagé, faites-le réparer avant de vous en servir. De
nombreux accidents sont causés par des outils en mauvais état.
•N’utilisez que des accessoires que le fabricant recommande pour
votre modèle d’outil. Certains accessoires peuvent convenir à un
outil, mais être dangereux avec autre.
RÉPARATION
•La réparation des outils électriques doit être confiée à un
réparateur qualifié. L’entretien ou la réparation d’un outil
électrique par un amateur peut avoir des conséquences graves.
•Pour la réparation d’un outil, n’employez que des pièces de
rechange d’origine. Suivez les directives données à la section
«Réparation» de ce manuel. L’emploi de pièces non autorisées
ou le non-respect des instructions d’entretien peut créer un
risque de choc électrique ou de blessures.
•Tenez l’outil par ses surfaces de prise isolées pendant toute
opération où l’outil de coupe portrait venir en contact avec un
câblage dissimulé ou avec son propre cordon. En cas de contact
avec un conducteur sous tension, les pièces métalliques à
découvert de l’outil transmettraient un choc électrique à
l’utilisateur.
• L’étiquette de l’outil peut comporter les symboles suivants.
V ................................volts
A ................................ampères
Hz ..............................hertz
Français
382815-01/DW937 5/8/02 9:21 AM Page 12

• Pour minimiser les risques de dommages au cordon et à sa fiche,
débrancher l’appareil en tirant sur la fiche plutôt que sur le
cordon.
• Veiller à ce que le cordon soit rangé de sorte qu’on ne marche pas
dessus, qu’il ne présente pas de risques de blessures, et qu’il ne
soit pas autrement sujet aux dommages et aux contraintes.
• Sauf nécessité absolue, ne jamais utiliser de cordon de rallonge.
L’utilisation d’un cordon de rallonge non conforme présente des
risques d’incendies et de secousses électriques.
• Les cordons de rallonge doivent être faits de conducteurs de
calibre approprié (AWG ou jauge américaine des fils) par mesure
de sécurité. Le numéro de calibre du fil est inversement
proportionnel à la capacité du cordon. Ainsi, un cordon de calibre
16 a une capacité supérieure à celle d’un cordon de calibre 18.
Lorsqu’il est nècessaire d’utiliser plus d’un cordon de rallonge,
veiller à ce que chaque cordon ait au moins le calibre minimal.
Calibre minimal recommandé (AWG)
pour les cordons de rallonge.
Longueur totale de cordon de rallonge (en mètres)
7,6 15 30 50
Calibre (AWG) du cordon
18 18 16 14
• La ventilation du chargeur se fait par les fentes sur le dessus et le
dessous de l’appareil. Ne rien déposer sur le chargeur et ne pas
déposer ce dernier sur une surface qui pourrait en bloquer les
orifices car cela risque de provoquer la surchauffe de l’appareil.
Éloigner le chargeur des sources de chaleur.
• Ne jamais se servir du chargeur lorsque le cordon ou la fiche sont
endommagés. Les remplacer immédiatement.
• Ne jamais se servir d’un chargeur qui a encaissé un coup brusque,
qui est tombé ou qui est endommagé. Le faire vérifier à un centre
de service autorisé.
• Ne jamais démonter le chargeur. N’en confier la réparation ou
l’entretien qu’à un centre de service autorisé. Le remontage non
13
Français
conforme du produit comporte des risques d’incendies ou de
secousses électriques.
• Pour minimiser les risques de secousses électriques, débrancher
le chargeur de la prise de courant avant de le nettoyer. Le risque
n’est pas éliminé en enlevant l’ensemble de piles du chargeur.
•NE JAMAIS raccorder deux chargeurs l’un à l’autre.
•NE PAS ranger le produit dans un endroit où la température peut
atteindre 40 °C (105 °F) (comme dans une remise métallique en
été).
• Le chargeur est conçu pour fonctionner sur une alimentation
domestique standard (120 volts). Ne pas essayer de s’en servir
sous toute autre tension.
Mesures de sécurité additionnelles —
ensembles de piles
L’ensemble de piles n’est pas complètement chargé à sa sortie de
l’usine. Lire d’abord les instructions suivantes, puis se conformer
aux directives relatives au chargement.
LIRE TOUTES LES DIRECTIVES.
• Ne pas incinérer l’ensemble de piles même s’il est très
endommagé ou complètement usé. La chaleur des flammes peut
faire exploser les piles.
• Il peut se produire une légère fuite du liquide excitateur des piles
dans des conditions d’utilisation et de chargement difficiles ou en
cas de température extrême, fuite qui ne serait pas
nécessairement un signe de panne. Toutefois, si ce liquide
s’échappe par une rupture du joint étanche du boîtier et atteint la
peau, il faut :
a. laver immédiatement à l’eau et au savon;
b. neutraliser à l’aide d’un acide doux (jus de citron ou vinaigre)
c. si le liquide excitateur atteint les yeux, il faut rincer à l’eau claire
pendant au moins dix minutes et consulter immédiatement un
médecin. (Avis au médecin : le liquide excitateur est une solution
d’hydrogène de potassium à 25-35 p. 100.)
382815-01/DW937 5/8/02 9:21 AM Page 13

14
• Ne pas tenter d’ouvrir le boîtier de l’ensemble de piles. Si le boîtier
en plastique se fend ou se brise, ne plus s’en servir et ne pas le
recharger.
• Ne pas transporter des ensembles de piles de rechange dans des
tabliers, des poches ou des coffres à outil avec d’autres objets
métalliques. L’ensemble de piles pourrait alors être court-circuité,
ce qui l’endommagerait et présenterait des risques de brûlures
importantes ou d’incendie.
• Les ensembles de piles doivent être chargés seulement à l’aide
d’un chargeur DEWALT.
•NOTE : Relire et respecter toutes les notes importantes relatives
au chargement qu’on retrouve dans le présent guide.
•NOTE : Les piles de l’ensemble renferment du nickel-cadmium. Le
cadmium est un produit toxique. Avant de se débarrasser d’un
ensemble de piles au nickel-cadmium, se renseigner sur les
règlements locaux à cet effet ou retourner l’ensemble de piles à un
centre de service DEWALT autorisé pour qu’il y soit recyclé.
Ensembles de piles
L’outil utilise un ensemble de piles DEWALT de 14,4 ou de 18 volts.
Lorsqu’on commande des ensembles de piles de rechange,
s’assurer d’indiquer le numéro de catalogue et la tension.
Chargeurs
On peut charger l’ensemble de piles dans un chargeur en une heure
ou dans un chargeur en 15 minutes DEWALT. Bien lire toutes les
mesures de sécurité avant de se servir du chargeur.
Chargement
Les chargeurs ne nécessitent aucun réglage et ils sont conçus pour
être des plus simples à utiliser. Il suffit d’insérer l’ensemble de piles
dans le creux de chargement d’un chargeur branché (fig. 1) et
l’ensemble est automatiquement chargé.
Chargeurs en une heure
1. Brancher le chargeur dans une prise d’alimentation en courant
Français
secteur (c.a.) appropriée.
2. Insérer l’ensemble de piles dans le chargeur (fig. 1) en
s’assurant que l’ensemble repose à fond dans le chargeur. Le
témoin rouge (de chargement) clignote continuellement pour
indiquer le début du processus de chargement.
3. L’ensemble de piles est chargé à bloc en environ une heure. Le
témoin rouge reste alors allumé. L’ensemble de piles est chargé
et on peut alors s’en servir ou le laisser dans le chargeur.
PROBLÈME RELIÉ À LA SOURCE D’ALIMENTATION
Lorsque le chargeur est doté d’un indicateur de problème relié à la
source d’alimentation, il peut être mis hors service temporairement
lorsqu’il est relié à une source d’alimentation portative transformant
le courant continu en courant secteur. Le témoin rouge clignote
alors rapidement deux fois suivi d’une pause. Cela signifie que la
source d’alimentation est hors de portée.
TEMPORISATION EN CAS D’ENSEMBLE BRÛLANT
Lorsque le chargeur comporte la fonction de temporisation et qu’il
décèle un ensemble brûlant, le mécanisme de temporisation est
automatiquement actionné. Le chargement est suspendu jusqu’au
refroidissement de l’ensemble. Le cas échéant, le chargeur revient
automatiquement au mode de chargement. Cette fonction
maximise la durée de la pile. Le témoin rouge émet un long et un
court clignotement en mode de temporisation
Chargeurs en 15 Minutes
1. Brancher le chargeur dans une prise d’alimentation en courant
secteur (c.a.) appropriée. Le chargeur émet deux timbres
sonores; le témoin rouge clignote et s’éteint.
2. Insérer l’ensemble de piles dans le chargeur (fig. 1) en
s’assurant que l’ensemble repose à fond dans le chargeur. Le
témoin rouge clignote et le chargeur émet un timbre sonore pour
indiquer le début du processus de chargement.
3. L’ensemble de piles est chargé à bloc en moins de 15 minutes
dans la plupart des conditions. Le témoin reste alors allumé et le
382815-01/DW937 5/8/02 9:21 AM Page 14

15
Français
centre de service pour qu’il y soit recyclé. Par contre, si le
deuxième ensemble éprouve les mêmes difficultés que le premier,
faire vérifier le chargeur à un centre de service autorisé..
Installation et retrait de l’ensemble de
piles
VERROUILLER L’INTERRUPTEUR À DÉTENTE EN MODE HORS
TENSION AVANT D’INSTALLER L’ENSEMBLE DE PILES
(FIG. 3).
NOTE : S’assurer que l’ensemble de piles est chargé à bloc.

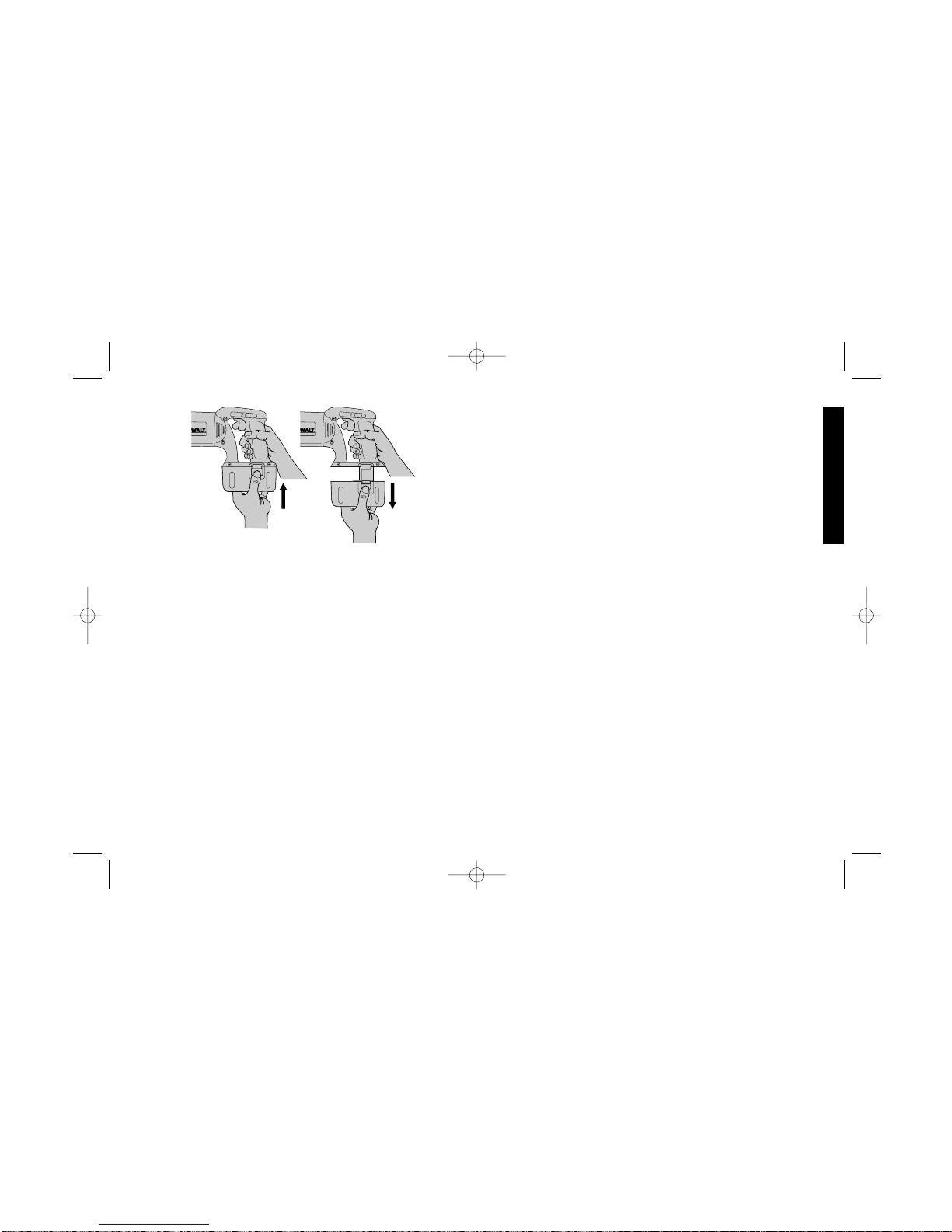

Pour installer l’ensemble de piles dans la poignée de l’outil,
aligner le socle de l’outil sur l’encoche qui se trouve à l’intérieur de
la poignée de l’outil (fig. 2) et faire glisser fermement l’ensemble de
piles dans la poignée jusqu’à ce qu’il s’enclenche en place (fig. 2).
Pour retirer l’ensemble de piles de l’outil, enfoncer les boutons
de dégagement et tirer fermement l’ensemble de piles hors de la
poignée de l’outil. Insérer l’ensemble dans le chargeur de la
manière décrite dans la rubrique relative au chargeur du présent
guide.
Notes importantes relatives au
chargement
1. Pour optimiser la durée et le rendement de l’ensemble de piles,
chargeur émet trois timbres sonores. L’ensemble de piles est
chargé et on peut alors s’en servir ou le laisser dans le
chargeur.
Ensembles de piles faibles : Le chargeur détecte également les
ensembles de piles faibles. Ces ensembles fonctionnement
toujours mais ils ne fournissent pas autant. Le cas échéant, environ
10 secondes après avoir inséré l’ensemble dans le chargeur, le
chargeur émet 8 timbres rapides indiquant la faiblesse de
l’ensemble de piles. Le chargeur charge ensuite l’ensemble au
maximum.
Ensemble de piles dans le chargeur : Lorsque le témoin rouge
reste allumé, le chargeur passe en mode d’équilibre de la charge
pendant environ 4 heures avant de passer en mode d’entretien de
la charge. On peut retirer l’ensemble de piles du chargeur en tout
temps lorsque ce dernier se trouve dans l’un de ces deux modes.
Toutefois, l’ensemble de piles sera chargé à bloc seulement si le
témoin rouge est allumé. On peut laisser l’ensemble de piles dans
le chargeur indéfiniment et le témoin reste allumé. Le chargeur
maintient alors l’ensemble chargé à bloc. Un ensemble de piles
perd lentement sa charge lorsqu’on le retire du chargeur. Il peut
être nécessaire de recharger un ensemble de piles qui n’est pas
resté en mode d’entretien de la charge. Un chargeur peut
également perdre sa charge en étant dans un chargeur qui n’est
pas branché dans une source d’alimentation appropriée.
Indicateurs de problèmes :
Les chargeurs sont conçus pour déceler certains problèmes
d’ensembles de piles. Le cas échéant, le témoin rouge clignote
sans arrêt (les chargeurs en 15 minutes émettent alors sans cesse
des timbres sonores). Il faut remettre l’ensemble de piles dans le
chargeur. Lorsque le problème persiste, essayer un autre
ensemble de piles afin de déterminer si le chargeur est défectueux.
Si le deuxième ensemble est chargé correctement, cela signifie que
le premier ensemble est défectueux et qu’il faut le retourner à un
FIG. 1
382815-01/DW937 5/8/02 9:21 AM Page 15

16
Français
il est préférable de le charger à des températures variant entre
18 °C et 24 °C (65 °F et 75 °F). NE PAS charger l’ensemble de
piles lorsque la température ambiante est inférieure à 4,5 °C
(40 °F) ou supérieure à 40,5 °C (105 °F). Cette mesure est
importante et aide à prévenir les risques de graves dommages à
l’ensemble de piles.
2. Pendant le chargement, l’ensemble de piles et le chargeur
peuvent devenir chauds au toucher. Il s’agit d’une situation
normale qui ne pose aucun problème.
3. Lorsque l’ensemble de piles ne charge pas correctement, — (1)
vérifier le fonctionnement de l’allume-cigare, (2) vérifier le
fonctionnement de l’allume-cigare lorsque le véhicule n’est pas
démarré, (3) déplacer le chargeur et l’ensemble de piles dans un
endroit où la température ambiante varie entre 18 °C et 24 °C
(65 °F - 75 °F), (4) si le problème persiste, confier l’outil,
l’ensemble de piles et le chargeur au centre de service de la
région.
4. Il faut charger l’ensemble de piles lorsqu’il ne fournit plus la
puissance nécessaire pour effectuer les tâches avec autant de
facilité qu’auparavant. NE PLUS S’EN SERVIR dans ces
conditions. Suivre les directives relatives au chargement. On
peut également charger en tout temps un ensemble de piles
chargé en partie.
5. Dans certaines conditions, lorsque le chargeur est branché, des
corps étrangers peuvent court-circuiter les contacts de
chargement à découvert. Il faut donc éloigner des creux de
chargement du chargeur les corps étrangers de nature
conductrice, comme la laine d’acier, le papier d’aluminium ou
tout autre accumulation de particules métalliques. Toujours
débrancher le chargeur lorsqu’il n’y a pas d’ensemble de piles
dans le creux de chargement. Débrancher le chargeur avant de
le nettoyer.
6. Ne pas faire geler ni immerger le chargeur.
AVERTISSEMENT : Ne laisser aucun liquide s’infiltrer dans le
chargeur. Cela présente des risques de secousses électriques. Pour
faciliter le refroidissement de l’ensemble de piles après s’en être
servi, éviter de placer le chargeur ou l’ensemble de piles dans un
endroit chaud comme une remise en métal ou une remorque non
isolée.
MISE EN GARDE : Ne jamais tenter d’ouvrir un ensemble de piles.
Lorsque le boîtier en plastique de l’ensemble de piles craque ou se
casse, en confier le recyclage à un centre de service.
L’ENSEMBLE DE PILES DE L’OUTIL.
Toujours utiliser l’ensemble de piles approprié (fourni avec l’outil ou
un ensemble de rechange identique). Ne jamais installer tout autre
ensemble de piles au risque d’endommager l’outil et de créer une
situation dangereuse.
Interrupteur (à régulateur de vitesse)
(Fig. 3)
BOUTON DE VERROUILLAGE DE L’INTERRUPTEUR EN MODE
HORS TENSION
La scie comporte un bouton de verrouillage en mode hors tension.
Pour verrouiller l’interrupteur, enfoncer le bouton (fig. 3). Toujours
verrouiller la scie lorsqu’on la transporte ou qu’on la range afin d’en
empêcher le démarrage accidentel. Le bouton de verrouillage en
mode hors tension est de couleur rouge lorsqu’il indique que
l’interrupteur est en position déverrouillée.
FIG. 2
382815-01/DW937 5/8/02 9:21 AM Page 16

17
Français
FIG. 4
FIG. 5
INTERRUPTEUR À
DÉTENTE
FIG. 3
BOUTON DE VERROUILLAGE DE
L’INTERRUPTEUR EN MODE
HORS TENSION VERROUILLÉ
DÉVERROUILLÉ
INTERRUPTEUR À DÉTENTE
Enfoncer le bouton de verrouillage en mode hors tension (fig. 3).
Enfoncer la détente pour actionner le moteur. Relâcher la détente
pour arrêter le moteur.
NOTE : L’outil ne peut pas être verrouillé en mode de
fonctionnement et il ne faut jamais tenter de le faire autrement.
Le régulateur de vitesse offre une grande souplesse d’utilisation.
Plus on enfonce l’interrupteur à détente, plus la vitesse de la scie
augmente.
MISE EN GARDE : Il est recommandé de se servir de la basse
vitesse seulement pour commencer une coupe. La scie peut être
endommagée par une utilisation prolongée à très basse vitesse.
Levier de dégagement du serre-lame
(Fig. 4)
MISE EN GARDE : METTRE LA SCIE HORS TENSION ET LA
DÉBRANCHER.
Faire ce qui suit pour installer une lame:
1. Soulever le levier de dégagement du serre-lame.
2. Insérer l'arbre de la lame à l'avant de l'outil.
3. Abaisser le levier de dégagement du serre-lame.
Faire ce qui suit pour retirer une lame:
1. Soulever le levier de dégagement du serre-lame.
2. Retirer la lame.
Serrage de la lame
FAIRE CE QUI SUIT POUR INSTALLER LA LAME.
1. VERROUILLER L’INTERRUPTEUR À DÉTENTE ET RETIRER
L’ENSEMBLE DE PILES (fig. 3).
2. Retirer la clé hexagonale de l’espace de rangement situé sur le
côté de l’outil (fig. 4).
3. Insérer la clé hexagonale sur la vis de blocage du serre-lame
382815-01/DW937 5/8/02 9:21 AM Page 17
