DANSK
3
EF-Konformitetserklæring
Maskindirektiv
Afstikkerværktøj
DCS690
DeWALT
erklærer, at produkterne beskrevet under Tekniske
data er udformet i overensstemmelse med:
2006/42/EF, EN60745-1:2009+A11:2010,
EN60745-2-22:2011+A11:2013.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt
DeWALT
på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne af
DeWALT
.
Markus Rompel
Direktør for maskinteknik
DeWALT
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
07.02.2018
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for
hvert enkelt signalord. Læs vejledningen og vær opmærksom på
dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der
medmindre den undgås, vil resultere i død eller
alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der
medmindre den undgås, kunne resultere i død eller
alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der
medmindre den undgås, kan resultere i mindre eller
moderatpersonskade.
BEMÆRK: Angiver en handling, der ikke er forbundet
med personskade, men som kan resultere
iproduktskade.
Angiver risiko for elektriskstød.
Angiverbrandfare.
Tillykke!
Du har valgt et
DeWALT
-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør
DeWALT
én af de mest
pålidelige partnere for professionelle brugere afelværktøj.
Tekniske Data
DCS690
Spænding VDC 54
Type 1
Batteritype Li-Ion
Hjuldiameter mm 230
Hjuludboring mm 22,2
Tomgangshastighed/nominel hastighed min-1 6600
Hjulperimetertykkelse (maks.)
Metal mm 3,6
Resinforbundet mm 3,6
Gevindstørrelse M8
Hurtig vandkonnektor mm 12,5
Vægt (uden batteripakke) kg 5,5
Støjværdier og vibrationsværdier under belastning (triax vektor-sum) i
overensstemmelse med EN60745-2-22:
LPA (emissions lydtryksniveau) dB(A) 103,6
LWA (lydtryksniveau) dB(A) 114,6
K (usikkerhed for det angivne lydniveau) dB(A) 3,2
Vibrationsemissionsværdi a
h
= m/s24,2
Usikkerhed K = m/s21,5
Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med en
standardiseret test, der er angivet i EN60745 og kan anvendes til
at sammenligne et værktøj med et andet. Det kan anvendes til
en foreløbigeksponeringsvurdering.
ADVARSEL: Det angivne vibrationsemissionsniveau
repræsenterer værktøjets hovedanvendelsesområder. Hvis
værktøjet anvendes til andre formål, med andet tilbehør
eller vedligeholdes dårligt, kan vibrationsemissionen
imidlertid variere. Det kan forøge eksponeringsniveauet
over den samlede arbejdsperiodemarkant.
Et estimat af eksponeringsniveauet for vibration bør
også tage højde for de gange, værktøjet slukkes, eller
når det kører men ikke bruges til at arbejde. Det kan
mindske eksponeringsniveauet over den samlede
arbejdsperiodemarkant.
Identificér yderligere sikkerhedsforanstaltninger for at
beskytte operatøren mod vibrationens effekter, som f.eks.:
vedligehold værktøjet og tilbehøret, hold hænderne varme,
organisation afarbejdsmønstre.
AFSTIKKERVÆRKTØJ
DCS690
Dansk (oversat fra original brugsvejledning)

4
DANSK
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL: Læs alle sikkerhedsadvarsler og alle
instruktioner. Manglende overholdelse af advarsler og
instruktioner kan medføre elektrisk stød, brand og/eller
alvorligpersonskade.
GEM ALLE ADVARSLER OG INSTRUKTIONER TIL
SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske
(ledning) eller batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning tilulykker.
b) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, som f.eks. ved
tilstedeværelsen af brændbare væsker, gasser eller
støv. Elværktøj danner gnister, der kan antænde støv
ellerdampe.
c) Hold børn og omkringstående på afstand, når der
anvendes elektrisk værktøj. Distraktioner kan medføre,
at du misterkontrollen.
2) Elektrisk Sikkerhed
a) Stik på elektrisk værktøj skal passe til stikkontakten.
Stikket må aldrig modificeres på nogen måde.
Undlad at bruge adapterstik sammen med
jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for
elektriskstød.
b) Undgå kropskontakt med jordforbundne overflader,
såsom rør, radiatorer, komfurer og køleskabe. Der er
øget risiko for elektrisk stød, hvis din krop erjordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller
våde forhold. Hvis der trænger vand ind i et elektrisk
værktøj, øges risikoen for elektriskstød.
d) Undlad at udsætte ledningen for overlast. Brug
aldrig ledningen til at bære, trække værktøjet eller
trække det ud af stikkontakten. Hold ledningen
borte fra varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede ledninger øger
risikoen for elektriskstød.
e) Når elektrisk værktøj benyttes udendørs, skal der
anvendes en forlængerledning, som er egnet til
udendørs brug. Brug af en ledning, der er egnet til
udendørs brug, reducerer risikoen for elektriskstød.
f) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område, benyt
en strømforsyning, der er beskyttet af en
fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder
reduceres risikoen for elektriskstød.
3) Personlig Sikkerhed
a) Vær opmærksom, pas på hvad du foretager dig,
og brug sund fornuft, når du benytter et elektrisk
værktøj. Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj
eller smykker. Hold dit hår, tøj og handsker væk fra
bevægelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive fanget i bevægeligedele.
g) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
Batterier Opladere/opladningstider (minutter)
Kat # VDC Ah Vægt (kg) DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 X
DCB187 18 3,0 0,48 140 70 45 45 45 90
Batterier
Opladere/opladningstider (minutter)
Kat #
DC
Vægt

5
DANSK
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a) Undlad at bruge magt over for det elektriske
værktøj. Brug det værktøj, der er bedst egnet til
det arbejde, der skal udføres. Værktøjet vil klare
opgaven bedre og mere sikkert med den ydelse, som det
er beregnettil.
b) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c) Træk stikket ud af stikkontakten og/eller
batterienheden fra det elektriske værktøj, før det
elektriske værktøj justeres, dets tilbehør udskiftes,
eller det stilles til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen for, at
værktøjet startesutilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg
om bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
betjeningen af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før brug. Mange
ulykker er forårsaget af dårligt vedligeholdtværktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt
vedligeholdt skæreværktøj med skarpe skærekanter har
mindre tilbøjelighed til at binde og er lettere atstyre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i
overensstemmelse med disse instruktioner, idet der
tages hensyn til arbejdsforholdene og den opgave,
som skal udføres. Brug af elektrisk værktøj til andre
opgaver end dem, det er beregnet til, kan resultere i en
farligsituation.
5) Anvendelse og Vedligeholdelse af Batteri
a) Må kun genoplades med den oplader, som er
angivet af fabrikanten. En oplader, der er beregnet til en
bestemt type batteripakke, kan udgøre en brandrisiko, hvis
den bruges med en anden typebatteripakke.
b) Brug kun elektrisk værktøj med de batteripakker,
der er beregnet til hver enkelt type. Brug af andre
batteripakker kan skabe risiko for personskade ogbrand.
c) Når en batteripakke ikke er i brug, skal den holdes
borte fra andre metalgenstande, såsom papirclips,
mønter, nøgler, søm, skruer og andre små
metalgenstande, der kan danne forbindelse mellem
to elektriske kontaktflader. Kortslutninger mellem
batterikontakter kan forårsage forbrænding ellerbrand.
d) Hvis en batteripakke udsættes for overlast, kan der
sive væske ud. Undgå kontakt. Hvis væsken berøres
ved et tilfælde, skal der skylles med masser af vand.
Hvis der kommer væske i øjnene, skal der desuden
søges lægehjælp. Batterivæske kan forårsage irritation
ellerforbrænding.
6) Service
a) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter
identiske reservedele. Derved sikres det, at værktøjets
driftssikkerhedopretholdes.
Ekstra specielle sikkerhedsinstruktioner for
skæremaskiner
a) Skærmen, der leveres med værktøjet, skal fastgøres
sikkert til elværktøjet og placeres, så mindst
muligt af hjulet blotlægges mod brugeren for
at opnå maksimale sikkerhed. Anbring dig selv
og omkringstående på afstand af det roterende
hjul. Beskyttelsesskærmen hjælper med til at beskytte
operatøren mod hjulfragmenter og utilsigtet kontakt
medhjulet.
b) Brug kun bundne forstærkede hjul eller
diamantklinger til dit elværktøj. Blot fordi et
tilbehør kan påsættes værktøjet, garanterer det ikke
sikkerbetjening.
c) Tilbehørets nominelle hastighed skal mindst svare
til den maksimale hastighed, der er markeret på
elværktøjet. Tilbehør, der kører hurtigere end dets
nominelle hastighed, kan gå itu og flyvevæk.
d) Hjul må kun benyttes til anbefalede anvendelser.
Eksempelvis: slib ikke med siden af afskæringshjulet.
Slibeskæringshjul er tilsigtet perifer slibning. Sidekraft
på disse hjul kan ødelæggedem.
e) Brug altid ubeskadigede hjulflanger med den rette
diameter til dit valgte hjul. Korrekte hjulflanger støtter
hjulet og reducerer dermed muligheden forhjulskade.
f) Brug ikke slidte forstærkede hjul fra større
elværktøjer. Hjul, der er tilsigtet større elværktøjer, er
ikke egnede til det lille værktøjs høje hastighed og kan gå
istykker.
g) Tilbehørets udvendige diameter og tykkelse skal
ligge inden for elværktøjets nominelle kapacitet.
Tilbehør af ukorrekt størrelse kan ikke opbevares eller
kontrollereskorrekt.
h) Dornstørrelsen på hjul og flanger skal passe i
værktøjets spindel. Hjul og flanger med spændehuller,
der ikke passer elværktøjets monterede hardware, vil køre
ud af balance, vibrere for meget og kan forårsage mangel
påkontrol.
i) Anvend ikke beskadigede hjul. Før hver anvendelse
inspicér hjulene for revner og slid. Hvis elværktøj
eller hjul tabes, bør det undersøges for skade,
eller der bør monteres et ubeskadiget hjul. Efter
undersøgelse og montering af hjulet anbring
dig selv og omkringstående på afstand af det
roterende hjul og kør elværktøjet ved maksimal

6
DANSK
tomgangshastighed i et minut. Beskadigede hjul vil
normalt gå i stykker under dennetestkørsel.
j) Brug personlige værnemidler. Afhængig af
brugen bør du anvende ansigtsskærm eller
beskyttelsesbriller. Hvis det er nødvendigt, skal du
anvende støvmaske, hørebeskyttelse, handsker
og et arbejdsforklæde, der kan modstå småt
slibemateriale eller arbejdsemnefragmenter.
Øjenbeskyttelsen skal kunne stoppe flyvende
fremmedlegmer, der opstår som følge af de
forskellige betjeninger. Støvmasken eller
åndedrætsværnet skal kunne filtrere partikler, der
frembringes som følge af din betjening. Forlænget
eksponering for høj, intens støj kan forårsagehøreskader.
k) Hold omkringstående på sikker afstand
af arbejdsområdet. Folk, der befinder sig i
arbejdsområdet, skal anvende personligt
beskyttelsesudstyr. Fragmenter af arbejdsemnet eller et
ødelagt hjul kan flyve afsted og forårsage skade uden for
det umiddelbarearbejdsområde.
l) Hold kun fast i det elektriske værktøj på de isolerede
håndtagsflader, når der skal saves i emner, hvor
afstikkerværktøjet kan berøre skjulte ledninger. Hvis
skæretilbehøret rammer en strømførende ledning, bliver
elværktøjets blotlagte dele strømførende, så brugeren
fårstød.
m) Læg aldrig el-værktøjet fra dig, før tilbehøret er helt
stoppet. Det roterende hjul kan gribe fast i overfladen, og
du kan miste kontrollen overelværktøjet.
n) Start ikke elværktøjet, mens du bærer det på dig.
Utilsigtet kontakt med det roterende tilbehør kan hænge
fast i dit tøj og efterfølgende ind ihuden.
o) Rengør værktøjets lufthuller med jævne mellemrum.
Motorens ventilator vil trække støv ind i kabinettet, og
for megen akkumulering af metalstykker kan udgøre en
elektriskfare.
p) Betjen ikke elværktøjet nær brændbare materialer.
Gnister kan antænde dissematerialer.
q) Anvend ikke tilbehør, der kræver kølevæske. Brug
af vand eller anden kølevæske kan resultere i livsfarligt
elektriskstød.
Tilbageslag og relaterede advarsler
Tilbageslag er en pludselig reaktion, som opstår, når et roterende
hjul fastklemmes eller blokeres. Klemning eller blokering forårsager
hurtig blokering af det roterende hjul, der gør, at det ukontrollerede
elværktøj kører i modsat retning af hjulets rotation på det sted, det
erfastkørt.
F.eks. hvis et slibehjul er fastklemt eller blokeret af arbejdsemnet,
kan kanten af hjulet, der er på vej ind i det spidse punkt, grave
sig ind i overfladen på materialet og forårsage, at hjulet
arbejder sig ud eller falder ud. Hjulet kan enten gå imod eller
væk fra operatøren, afhængigt af hjulets bevægelsesretning ved
fastklemmelsespunktet. Slibehjul kan også gå i stykker under
disseforhold.
Et tilbageslag opstår som følge af forkert brug eller ved
misbrug af elværktøjet. Det kan undgås ved at følge
nedenståendeforholdsregler.
a) Hold godt fast om elværktøjet, og placer kroppen
og armen, så du kan modstå tilbageslagskraften.
Anvend altid ekstrahåndtaget, hvis det medfølger,
for maksimal kontrol over tilbageslag eller
momentreaktion under opstart. Operatøren kan
kontrollere momentreaktioner eller tilbageslagets styrke,
hvis der tages korrekteforholdsregler.
b) Anbring aldrig hånden nær det roterende tilbehør.
Tilbehøret kan slå tilbage over dinhånd.
c) Placer ikke din krop på linje med det roterende hjul.
Tilbageslag vil drive værktøjet frem i den modsatte retning
af hjulets bevægelse vedblokeringspunktet.
d) Vær særlig opmærksom ved arbejde på hjørner,
skarpe kanter osv. Undgå at tilbehøret hopper
eller blokeres. Hjørner, skarpe kanter eller bump har
en tendens til at blokere det roterende tilbehør og kan
forårsage mangel på kontrol ellertilbageslag.
e) Fastgør ikke en savkæde, en træskæreklinge,
et segmenteret diamanthjul med et perifert
mellemrum på over 10 mm eller et savblad med
tænder. Sådanne klinger forårsager ofte tilbageslag og
mangel påkontrol.
f) Undlad at ”blokere” hjulet,, og tryk ikke for kraftigt.
Forsøg ikke at foretage et for dybt snit. Overbelastning
af hjulet øger belastningen og følsomheden for drejning
eller binding af hjulet i snittet og muligheden for
tilbageslag ellerhjulskade.
g) Sluk for elværktøjet, og hold det stille, indtil hjulet
er helt stoppet, hvis hjulet sætter sig fast, eller hvis
et snit afbrydes. Forsøg aldrig at fjerne hjulet fra
snittet, mens hjulet er i bevægelse, da der ellers kan
forekomme et tilbageslag. Find ud af, hvorfor hjulet har
sat sig fast, og træf passende forholdsregler, så det ikke
kan skeigen.
h) Genstart ikke snittet i arbejdsemnet. Lad hjulet nå
fuld hastighed og sæt det derefter forsigtigt ind
i snittet. Hjulet kan eventuelt binde, arbejde sig ud af
arbejdsemnet eller forårsage tilbageslag, hvis elværktøjet
startes iarbejdsemnet.
i) Støttepaneler eller andet arbejdsemne af
overdreven størrelse for at minimere risikoen
for hjulfastklemmelse og tilbageslag. Store
arbejdsemner har en tendens til at synke under
deres egenvægt. Arbejdsemnet skal afstøttes på begge
sider af hjulet, både i nærheden af skærelinjen og ved
arbejdsemnetskant.
j) Vær især forsigtig, hvis der skal udføres et
”lommesnit” i et uoverskueligt område, f.eks. i en
eksisterende væg. Hjulet, der skal dykke ned, kan skære
gas- eller vandrør, elektriske ledninger eller genstande, der
kan forårsagetilbageslag.

7
DANSK
Ekstra sikkerhedsinformationer
• Brug ikke den øverste fjerdedel af hjulet til skæring.
Der kan opstå alvorlige personskader som et resultat
aftilbageslag.
• Anvendelse af tilbehør, der ikke er angivet i denne
vejledning anbefales ikke og kan være farlige. Brug af
effektspændingsforhøjer, der kan få værktøjet til at køre ved
hastigheder, der er højere end dets nominelle hastighed, kan
medføremisbrug.
• Anvend ikke cirkulære savklinger sammen med dette
værktøj. Det kan resultere i alvorligpersonskade.
• Undgå at bumpe med hjulet eller give det en hård
behandling. Hvis det sker, stop værktøjet og inspicér hjulet for
revner ellerbrister.
• Vend gnister væk fra operatør, omkringstående eller
brændbare materialer. Der kan blive skabt gnister under
brug af en pudse- eller slibemaskine. Gnister kan forårsage
forbrændinger eller startebrande.
• Brug altid det forreste håndtag. Stram håndtaget godt.
Det forreste håndtag bør altid bruges til at bevare kontrol
overværktøjet.
• Skær aldrig ind i et område, der kan indeholde elkabler
eller -rør. Det kan resultere i alvorligpersonskade.
• Rengør tit dit værktøj, specielt efter hårdt brug. Støv
og sandkorn, der indeholder metalpartikler, samler sig tit på
indvendige overflader og kan medføre risiko for elektriskchok.
• Arbejd ikke med dette værktøj i længere tid ad gangen.
Vibrationer fra værktøjet kan beskadige dine hænder
og arme. Brug handsker som ekstra stødpude og begræns
risikoen ved at holde hyppigepauser.
• Der kan blive produceret støv, krystallisk materiale,
damp og røg under arbejde. Man skal altid bære en
støvmaske eller et åndedrætsværn. Fare for helbredet!
Restrisici
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
• Hørenedsættelse.
• Risiko for personskade som følge af flyvendepartikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt
underbetjening.
• Risiko for personskade som følge af forlængetbrug.
• Helbredsmæssige skader på grund af indånding af støv, der
udvikles under arbejde med beton og/ellermurværk.
Elektrisk sikkerhed
Den elektriske motor er konstrueret til bare én spænding.
Kontrollér altid, at batteripakken svarer til spændingen på
mærkepladen. Kontrollér også, at spændingen på din oplader
svarer til din el-netspænding.
Din
DeWALT
-oplader er dobbeltisoleret i
overensstemmelse med EN60335. Derfor kræves der
ingenjordledning.
Hvis strømledningen er beskadiget, skal den erstattes
af en specialfremstillet ledning, der fås gennem
DeWALT
‘sserviceorganisation.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning, medmindre det er
absolut nødvendigt. Brug en godkendt forlængerledning, der
er egnet til strømforsyningen til din oplader (se Tekniske data).
Den minimale lederstørrelse er 1mm2; den maksimale længde
er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
GEM DISSE INSTRUKTIONER
Opladere
DeWALT
opladere kræver ingen justering og er designet til at
være så brugervenlige sommuligt.
Vigtig sikkerhedsvejledning for alle
batteriopladere
Gem Disse Instruktioner: Denne vejledning indeholder vigtige
sikkerheds- og driftsinstruktioner for kompatible batteriopladere
se Tekniskedata).
• Før du bruger opladeren, læs alle instruktioner og de
sikkerhedsmæssige afmærkninger på opladeren, batteripakken
ogproduktet.
ADVARSEL: Risiko for chok. Lad ikke nogen flydende
væsker komme ind i opladeren. Det kan resultere i et
elektriskchok.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA ellermindre.
FORSIGTIG: Risiko for brand. For at reducere risikoen
for kvæstelser, oplad kun
DeWALT
genopladelige
batterier. Andre batterityper kan eksplodere og
forårsagepersonskader.
FORSIGTIG: Børn skal overvåges for at sikre, at de ikke
leger medudstyret.
BEMÆRK: Under bestemte forhold, når opladeren
er tilsluttet til strømforsyningen, kan blotlagte
opladerkontakter blive kortsluttet af fremmede materialer.
Fremmede materialer af en ledende art som for eksempel,
men ikke begrænset til ståluld, aluminumsfolie eller
anden koncentration af metalliske partikler skal holdes på
afstand af opladerens huller. Tag altid stikket til opladeren
ud fra kontakten, når der ikke er indsat en batteripakke.
Tag stikket til opladeren ud før forsøg på at rengøreden.
• Forsøg ALDRIG at oplade batteripakken med andre
opladere end dem, der er omtalt i denne manual.
Opladeren og batteripakken er specielt designet til at
arbejdesammen.
• Disse opladere er ikke beregnet til anden brug end
opladning af
DeWALT
genopladelige batterier. Al anden
brug kan medføre risiko for brand, elektrisk chok eller livsfarlige
elektriskestød.
• Udsæt ikke opladeren for regn ellersne.

8
DANSK
• Træk i stikket i stedet for ledningen, når opladeren
frakobles. Dette vil reducere risikoen for beskadigelse af
elstikket ogledningen.
• Sørg for at ledningen er placeret, så den ikke bliver trådt
på, snublet over eller på anden måde bliver genstand for
skader ellerbelastning.
• Anvend kun en forlængerledning, når det er absolut
nødvendigt. Anvendelse af en ukorrekt forlængerledning
kan resultere i risiko for brand, elektrisk chok eller livsfarlige
elektriskestød.
• Anbring ikke noget oven på opladeren eller anbring
opladeren på et blødt underlag, der kan blokere
ventilationshullerne og medføre for megen intern
varme. Anbring opladeren på afstand af alle varmekilder.
Opladeren ventileres gennem huller i toppen og bunden
afhuset.
• Brug ikke opladeren, hvis ledningen eller stikket er
beskadiget—få dem omgåendeudskiftet.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er
blevet tabt eller blevet beskadiget på anden vis. Tag den
med til et autoriseretværksted.
• Demontér ikke opladeren, tag den med til et autoriseret
værksted, når service eller reparation er påkrævet.
Ukorrekt genmontering kan medføre risiko for elektrisk chok,
livsfarlige elektriske stød ellerbrand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af
producenten, hans forhandler eller lignende kvalificeret person
for at forebygge enhverrisiko.
• Tag stikket til opladeren ud af kontakten før forsøg på
nogen form for rengøring. Dette vil reducere risikoen for
elektrisk chok. Fjernelse af batteripakken vil ikke reducere
dennerisiko.
• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.
• Opladeren er designet til at køre på standard 230V
husholdningsstrøm. Forsøg ikke at bruge den med
en anden strømstyrke. Dette gælder ikke for opladere
tilkøretøjer.
Opladning af et batteri (Fig. B)
1. Tilslut opladeren til en passende stikkontakt før
batteripakken sættesi.
2. Indsæt batteripakken24 i opladeren og kontrollér, at
pakken sidder godt fast i opladeren. Det røde (opladnings)
lys vil blinke hele tiden og angive, at opladningsprocessen
erstartet.
3. Når opladningen er færdig, vil det blive angivet af den røde
lampe, som vil lyse konstant på ON. Batteripakken er fuldt
opladet og kan nu anvendes eller kan efterlades i opladeren.
Skub batteriets udløserknap 16 på batteripakken for at
udtagebatteripakken.
BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion
batteripakker skal batteripakken lades helt op, før den anvendes
førstegang.
Betjening af oplader
Se indikatorerne nedenfor for batteripakkensopladestatus.
Ladeindikatorer
oplader
fuldt opladet
forsinkelse ved
varmt/koldt batteri*
*Det røde lys vil fortsætte med at blinke, men et gult indikatorlys
vil blive tændt under denne handling. Når batteriet har opnået
en passende temperatur, vil det gule lys blive slukket, og
opladeren vil genoptageopladningsproceduren.
Kompatible oplader(e) vil ikke oplade en defekt batteripakke.
Opladeren vil angive defekt batteri ved at nægte at lyse.
BEMÆRK: Dette kan også betyde et problem medopladeren.
Hvis opladeren angiver et problem, tag opladeren og
batteripakken med hen til et autoriseret servicecenter for at
blivekontrolleret.
Varm/kold pakkeforsinkelse
Når opladeren sporer et batteri, der er for varmt eller for
koldt, starter den automatisk en varm/kold pakkeforsinkelse
og indstiller opladningen, indtil batteriet har nået en
passende temperatur. Opladeren skifter derefter automatisk
til pakkeopladningsfunktion. Denne funktion sikrer
maksimalbatterilevetid.
En kold batteripakke vil oplade med en langsommere hastighed
end en varm batteripakke. Batteripakken vil oplade ved den
lavere hastighed gennem hele opladningscyklussen og vil
ikke vende tilbage til maksimal opladningshastighed, selvom
batterietvarmer.
DCB118 opladeren er udstyret med en intern blæser designet
til at nedkøle batteripakken. Blæseren tændes automatisk, når
batteripakken trænger til at blive afkølet. Brug aldrig opladeren,
hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne
er blokerede. Tillad ikke at fremmedlegemer trænger ind
iopladeren.
Elektronisk beskyttelsessystem
XR Li-Ion værktøjerne er designet med et elektronisk
beskyttelsessystem, der vil beskytte batteriet imod
overbelastning, overopvarmning eller dybafladning.
Værktøjet vil automatisk slå fra, hvis det elektroniske
beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion
batteriet på opladeren, indtil det er heltopladet.
Vægmontering
Disse opladere er designet til montering på en væg, eller til at
stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering
anbring opladeren inden for rækkevidde af en stikkontakt og
på afstand af et hjørne eller andre forhindringer, der kan hindre
luftstrømmen. Brug bagsiden af opladeren som skabelon for
placering af monteringsskruerne på væggen. Monter opladeren
sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm
langemed en skruehoveddiameter på 7–9mm, skrues ind i
træ til en optimal dybde, der efterlader ca. 5,5mm af skruen

9
DANSK
blotlagt. Ret hullerne på bagsiden af opladeren ind efter de
blotlagte skruer og skru dem helt ind ihullerne.
Instruktioner om rengøring af opladeren
ADVARSEL: Risiko for chok. Tag stikket til opladeren
ud af kontakten før rengøring. Snavs og fedt kan
fjernes fra det ydersiden af opladeren med en klud eller
en blød ikke-metallisk børste. Brug ikke vand eller andre
rengøringsmidler. Lad aldrig væske trænge ind i værktøjet,
og nedsænk aldrig nogen del af værktøjet i envæske.
Batteripakke
Vigtig sikkerhedsvejledning for alle
batteripakker
Sørg for at oplyse katalognummer og spænding ved bestilling af
nyebatteripakker.
Batteripakken er ikke fuldt opladet ved levering. Læs
nedenstående sikkerhedsvejledning, før batteripakke og oplader
tages i brug. Følg derefter den beskrevneopladningsprocedure.
LÆS ALLE INSTRUKTIONER
• Oplad ikke eller brug batteriet i en eksplosionsfarlig
atmosfære, som f.eks. ved tilstedeværelsen af
brændbare væsker, gasser eller støv. Isætning eller
udtagning af batteriet fra opladeren kan antænde støv
ellerdampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke
nogen ændringer på batteripakken, så den kan passe
ind i en ikke kompatibel oplader, da batteripakken kan
blive sprængt og kan medførepersonskader.
• Oplad kun batteripakker i
DeWALT
opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller
andrevæsker.
• Opbevar eller brug ikke værktøjet og batteripakken
på steder, hvor temperaturen kan nå op på eller
overstige 40 ˚C (104˚F) (som f.eks. uden for skure eller
metalbygninger omsommeren).
• Brænd ikke batteripakken, selv hvis den er svært
beskadiget eller helt opslidt. Batteripakken kan eksplodere i
åben ild. Der dannes giftige dampe og stoffer ved forbrænding
af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden,
skal området omgående vaskes med mild sæbe og vand.
Hvis batterivæske kommer i øjnene, lad vand løbe over det
åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det
er nødvendigt at søge lægehjælp, består batterielektrolytten af
en blanding af flydende organiske karbonater oglithiumsalte.
• Indholdet af åbnede battericeller kan forårsage
luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis
symptomernevedvarer.
ADVARSEL: Fare for forbrændinger. Batterivæske kan
være brændbar, hvis den udsættes for gnister eller åbenild.
ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis
batteripakken er revnet eller beskadiget, indsæt den
ikke i opladeren. Undgå at mase, tabe eller beskadige
batteripakken. Anvend ikke en batteripakke eller
oplader, der har fået et hårdt slag, er blevet tabt, kørt
over eller blevet beskadiget på anden vis (f.eks. stukket
med en nål, slået med en hammer, trådt på). Det kan
medføre elektriske chok eller livsfarlige elektriske stød.
Beskadigede batteripakker skal returneres til forhandleren
forgenanvendelse.
ADVARSEL: Brandfare. Opbevar eller bær aldrig
batteripakker, så metalgenstande kan komme
i kontakt med udsatte batteriklemmer. Anbring
for eksempel ikke batteripakker i forklæder, lommer,
værktøjskasser, produktkasser, skuffer osv. med løse søm,
skruer, nøglerosv.
FORSIGTIG: Når det ikke er i brug, læg værktøjet på
siden på en stabil overflade, hvor det ikke vil vælte
eller falde ned. Nogle værktøjer med store batteripakker
vil stå lodret på batteripakken, men kan letvæltes.
Transport
ADVARSEL: Brandfare. Transport af batterier kan
muligvis forårsage brand, hvis batteripolerne uforvarende
kommer i kontakt med ledende materialer. Ved transport
af batterier sørg for, at batteriets poler er beskyttet og godt
isoleret fra materialer, der kan komme i kontakt med dem
og forårsage enkortslutning.
DeWALT
batterier opfylder alle gældende skibsfartsregler
som foreskrevet af industrien og juridiske standarder, som
omfatter FN’s anbefalinger om transport af farligt gods,
den internationale lufttransportforening (IATA), farligt gods
regulativer, de internationale maritime farligt gods (IMDG) regler
og den europæiske konvention om international transport af
farligt gods ad landevejen (ADR). Litium-ion-celler og batterier
er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om
tests og kriterier for transport af farligtgods.
I de fleste tilfælde vil afsendelsen af en
DeWALT
batteripakke
være undtaget fra at blive klassificeret som et fuldt reguleret
klasse 9 farligt materiale. Generelt vil det kun være forsendelser,
der indeholder et litium-ion batteri med en energivurdering på
over 100 watt timer (wt), der skal sendes som fuldt reguleret
klasse 9. Alle litium-ion batterier har en watt time vurdering
markeret på pakningen. Desuden på grund af regulativers
kompleksiteter, anbefaler
DeWALT
, at man ikke sender litium-
ion-batteripakker med luftfragt uanset watt time vurdering.
Forsendelser af værktøj med batterier (combo sæt) kan som
eneste undtagelse sendes med luftfragt, hvis batteripakkens
watt time vurdering ikke er højere end 100 watttimer.
Uanset om en forsendelse anses for at være undtaget
eller fuldt reguleret, er det speditørernes ansvar at rådføre
sig med de seneste regler for emballerings-, mærknings-
ogdokumentationskrav.
Oplysningerne i dette afsnit i vejledningen er givet i god tro
og menes at være korrekte på det tidspunkt, hvor dokumentet
blev oprettet. Men der gives ingen garanti, udtrykt eller
underforstået. Det er købers ansvar at sikre, at vedkommendes
aktiviteter er i overensstemmelse med de gældenderegulativer.
Transport af FLEXVOLTTM batteri
DeWALT
FLEXVOLTTM batteri har to funktioner: Anvendelse
ogtransport.

10
DANSK
Anvendelsesfunktion: Når FLEXVOLTTM batteriet står alene
eller er i et
DeWALT
18V produkt, vil den fungere som et 18V
batteri. Når FLEXVOLTTM batteriet er i et 54V eller et 108V (to 54V
batterier) produkt, vil det fungere som et 54V batteri.
Transportfunktion: Når
dækslet er fastgjort til
FLEXVOLTTM batteriet, er batteriet
i transportfunktion. Behold
dækslet til forsendelse.
Under transportfunktionen er cellestrenge elektrisk afbrudt inde
i pakken, og det resulterer i 3 batterier med en lavere watt time
(Wh) ydelse i forhold til 1
batteri med en højere watt
timeydelse. Denne øgede
mængde på 3 batterier med
den lavere watt timeydelse
kan fritage pakken fra
visse forsendelsesforordninger, der er batterier med højere
watttimer.
Eksempelvis kan transport Wh ydelsen angive 3x36 Wh, hvilket
betyder 3 batterier hver på 36 watt timer. Anvendelses Wh
ydelsen kan angive 108 watt timer (forudsat 1batteri).
Anbefalet opbevaring
1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke
udsættes for direkte sollys og ekstrem varme eller kulde. For
optimal batteriydelse og -liv skal du opbevare batteripakker
ved stuetemperatur, når de ikke er ibrug.
2. For langtids opbevaring anbefales det at opbevare en fuldt
opladet batteripakke et køligt, tørt sted uden for opladeren
for optimaleresultater.
BEMÆRK: Batteripakker bør ikke opbevares helt tømt for
opladning. Batteripakken skal genoplades førbrug.
Mærkater på oplader og batteripakke
Udover de piktogrammer, der anvendes i denne vejledning,
kan mærkater på opladeren og battteripakken vise de følgende
piktogrammer:
Læs brugsvejledningen førbrug.
Se Tekniske data vedrørendeopladningstid.
Berør aldrig kontaktflader med
strømførendegenstande.
Beskadigede batteripakker må ikkeoplades.
Må ikke udsættes for vand.
Defekte ledninger skal udskiftesomgående.

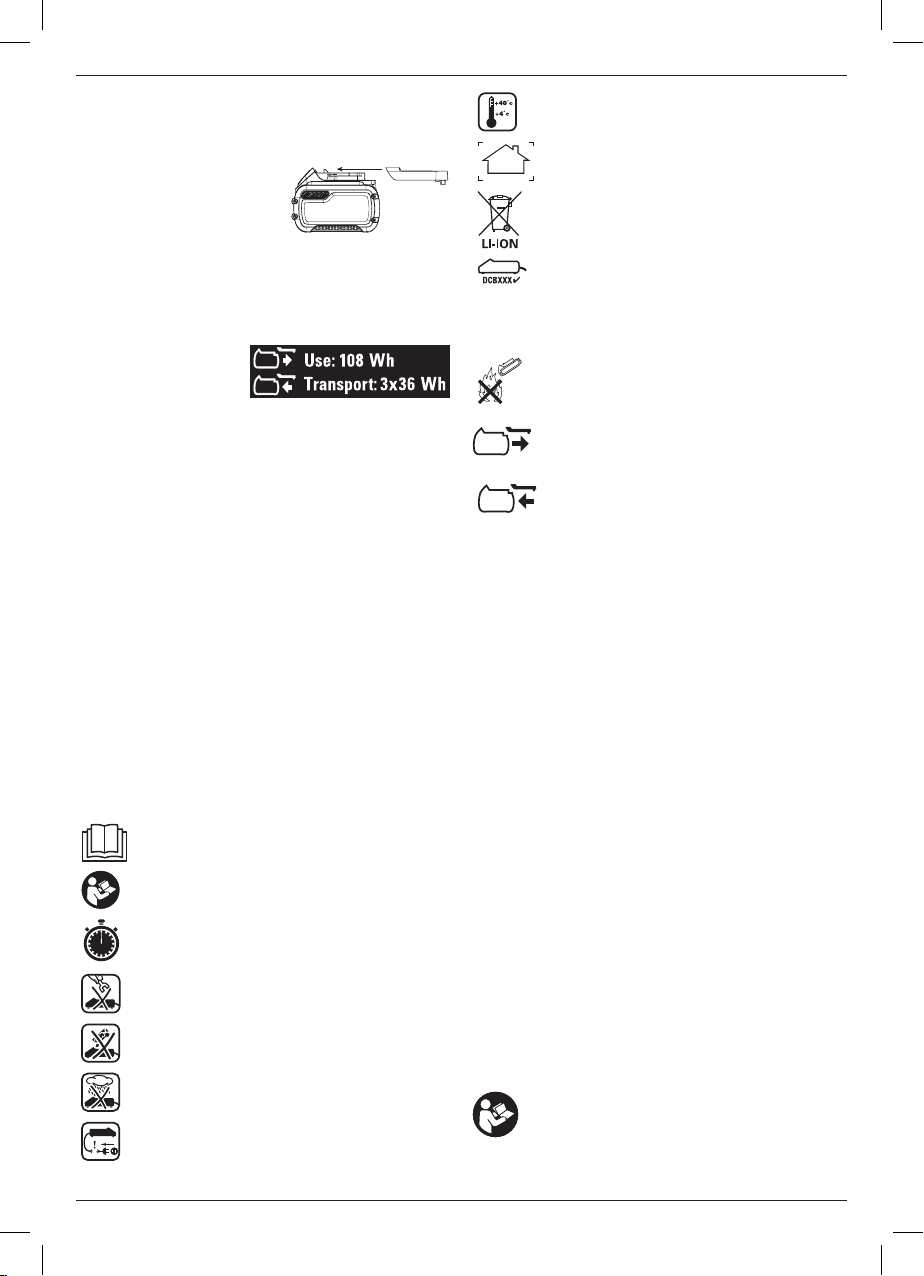

Eksempel på mærkning af anvendelses- og
transportlabel
Oplad kun mellem 4 ˚C og 40 ˚C.
Kun til indendørsbrug.
Tag hensyn til miljøet ved bortskaffelse
afbatteripakken.
Oplad kun
DeWALT
batteripakker med de
specielle
DeWALT
opladere. Opladning af andre
typer batteripakker end de specielle
DeWALT
batterier med en
DeWALT
oplader, kan få dem til
at sprænges eller føre til andre farligesituationer.
Destruér ikkebatteripakken.
ANVENDELSE (uden transportdæksel). Eksempel:
Wh ydelsen angiver 108 Wh (1 batteri med 108
watttimer).
TRANSPORT (med indbygget transportdæksel).
Eksempel: Wh ydelsen angiver 3 x 36 Wh
(3batterier på 36 watttimer).
Batteritype
DCS690 bruger et batteri på 54volt.
Disse batteripakker kan bruges: DCB546, DCB547. Se Tekniske
data for flereinformationer.
Pakkens indhold
Pakken indeholder:
1 Afstikkerværktøj
1 Diamantklinge (kun X2-version)
1 12,7mm nøgle
1 Batterioplader (kun X2-version)
2 Li-ion-batteripakker (Kun X2-version)
1 Brugsvejledning
BEMÆRK: Batteripakker, opladere og værktøjskasser følger ikke
med N-modeller. Batteripakker og opladere følger ikke med
NT-modeller. B-modeller omfatter Bluetooth®-batteripakker.
BEMÆRK: Bluetooth®-mærket og -logoerne er registrerede
varemærker, der ejes af Bluetooth®, SIG, Inc. og al brug af
sådanne mærker af
DeWALT
er under licens. Andre varemærker
og handelsnavne tilhører deres respektiveejere.
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen førbrug.

11
DANSK
Bærhøreværn.
Brugøjeværn.
Risiko for støvafgivelse
Højere risiko for tilbageslag! Brug ikke den øverste
fjerdedel af hjulet tilskæring.
Datokodeposition (Fig. A)
Datokoden14, der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2018 XX XX
Produktionsår
Beskrivelse (Fig. A)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 Hovedhåndtag
2 Udløserkontakt
3 Låseknap
4 Batterilåge
5 12,7 mm nøgle
6 LED-lys
7 Forreste håndtag
8 Beskyttelsesskærm
9 Dornskrue
10 Spindellåseknap
11 Beskyttelsesskærmens
rotationsgreb
12 Skoen
13 Vandventil
14 Datokode
15 Vandindgang
Tilsigtet Brug
Dit afstikkerværktøj er designet til professionelle saveopgaver.
Brug kun vådskæremetode ved betonskæring. Tørskæring er
mulig vedmetalskæring.
Må IKKE anvendes tæt ved brændbare væsker ellergasarter.
Dit afstikkerværktøj er et professioneltelværktøj.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
• Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.
• Skær IKKE i beton uden at tilsluttevandforsyningssystemet.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for personskade,
sluk og tag batteripakken af, inden der foretages
justeringer eller afmontering/installation af udstyr
eller tilbehør. Sørg for, at udløserkontakten er på
positionOFF. Utilsigtet start kan medførekvæstelser.
ADVARSEL: Anvend kun
DeWALT
-batteripakker og
-opladere.
Indsættelse og fjernelse af
batteripakken fra værktøjet (Fig. B)
ADVARSEL: Undlad at arbejde med oplåst batterilåge.
Undgå, at der trænger vand ind ibatterirummet.
BEMÆRK: For de bedste resultater kontrollér at
batteripakken24 er fuldtopladet.
Sådan installeres batteripakken i værktøjets
håndtag
1. Oplås og åbn batterilågen 4.
2. For at isætte batteripakken24 i værktøjet skal du nivellere
batteripakken med skinnerne i værktøjet og lade den glide
ind, indtil batteripakken sidder godt fast. Sørg for, at den ikke
løsnersig.
3. Luk batterilågen, og kontrollér, at den er godtlukket.
Sådan fjernes batteripakken fra værktøjet
1. Oplås og åbnbatterilågen.
2. Tryk på udløserknap16 og træk batteripakken ud
afværktøjet.
3. Isæt den i opladeren som beskrevet i Opladning af
etbatteri.
Lad ikke batterlågen stååben.
Batteripakker til brændstofmåler (Fig. B)
Nogle
DeWALT
batteripakker indeholder en brændstofmåler,
som består af tre grønne LED lys, som angiver niveauet for den
resterende opladning ibatteripakken.
Du aktiverer brændstofmåleren ved at trykke på og holde
brændstofmålerknappen23 nede. En kombination af de tre
grønne LED lys vil lyse og angive niveauet for den resterende
opladning. Når niveauet for opladning i batteriet ligger under
den brugbare grænse, lyser brændstofmåleren ikke, og batteriet
skalgenoplades.
BEMÆRK: Brændstofmåleren giver kun en indikation af den
opladning, der resterer i batteripakken. Den angiver ikke
værktøjets funktionalitet og er underlagt variation baseret på
produktkomponenter, temperatur ogslutbrugeranvendelse.
Installation af hjul (Fig. A, C)
ADVARSEL: Risiko for brand. Skarpe dele. Bær ALTID
handsker under udskiftning af hjul. Hjul har skarpe
kanter eller kan blive ekstremt varme under drift og kan
beskadige barehænder.
1. Læg enheden på en solid overflade, med spindlen 21 opad.
2. Hold spindellåseknappen 10 for at forhindre, at
spindlendrejer.
3. Brug den medfølgende 12,7mm nøgle 5 (placeret i
batterirummet) til at fjerne spindelmøtrikken17, den
ydre klemmeskive18 og det brugte hjul19, hvis der er
installeret et. Spindelgevindene er modhøjre.
4. Den indre klemmeskive 20 holdes fast med et dobbelt
D-skaft og enholdering.
5. Før hjul over spindel. Sørg for, at hjulet kommer over
pilotdiameteren på den indre klemmeskive. Før den ydre
klemmeskive på. Start gevindskæring på spindelmøtrik,

12
DANSK
som selvjusterer den ydre klemmeskive. Sørg for, at hjulet er
placeret i den rigtigeretning.
6. Aktiver spindellåseknappen og spænd møtrikken med
skruenøgle. Stram ikke spindelmøtrikken formeget.
7. Drej hjulet med hånden for at sikre, at det er
korrekt centreret. Hjulet bør ikke ramme skoen,
beskyttelsesskærmen eller møtrikken. Møtrikken og
flangerne bør værestramme.
FORSIGTIG: Brug kun 230mm Type 1/41 hjul med
22,2mm spændehul med dette værktøj. Tving aldrig et hjul
på maskinen, og giv ikke spændehullet en andenstørrelse.
Justering af beskyttelsesskærmens vinkel
(Fig. D)
ADVARSEL: Der er en højere risiko for tilbageslag, når
beskyttelsesskærmen flyttes tilbage, hvilket fører til en
bredere åbning. Beskyttelsesskærmen må kun åbnes
bredere, når det ernødvendigt.
Du kan justere beskyttelsesskærmensvinkel.
1. Juster beskyttelsesskærmens vinkel ved at trække
beskyttelsesskærmens rotationsgreb 11 tilbage og
holdedet.
2. Tag godt fat i beskyttelsesskærmen 8 og drej den til den
ønskedevinkel.
3. Slip beskyttelsesskærmens rotationsgreb, og sørg for,
at det kobles fast, så beskyttelsesskærmen låses fast.
Hvis beskyttelsesskærmens rotationsgreb ikke kobles
fast, skal du dreje beskyttelsesskærmen en smule, indtil
beskyttelsesskærmens rotationsgreb vender tilbage til den
låsteposition.
DeWALT
Tool Tag Ready (Fig. E)
Valgfrit tilbehør
Dit afstikkerværktøj leveres med monteringshuller 22 og
fastgørelseselementer til montering af
DeWALT
Tool Tag. Du har
brug for en T15 bit-spids til at montere tag’en.
DeWALT
Tool Tag
er konstrueret til at spore og finde professionelt elværktøj, udstyr
og maskiner vha.
DeWALT
Tool Connect™-app’en. Se
DeWALT
Tool Tag vejledningen mhp. korrekt montering af
DeWALT
ToolTag.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældenderegler.
ADVARSEL: For at reducere risikoen for personskade,
sluk og tag batteripakken af, inden der foretages
justeringer eller afmontering/installation af udstyr
eller tilbehør. Sørg for, at udløserkontakten er på
positionOFF. Utilsigtet start kan medførekvæstelser.
Korrekt håndposition (Fig. F)
ADVARSEL: For at reducere risikoen for personskade skal
du ALTID anvende den rette håndposition somvist.
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du ALTID holde godt fast i tilfælde af en
pludseligreaktion.
Korrekt håndstilling kræver én hånd på hovedhåndtaget 1 og
én hånd på det forreste håndtag 7 .
Spindlens låseknap (Fig. A, C)
Spindellåseknappen 10 bruges til at låse spindlen 21 , når der
skiftes tilbehør.
1. For at tilkoble spindellåseknappen skal du fjerne
batteripakken og sørge for, at udløserkontakten er i
OFF-position.
2. Hold spindellåseknappen nede, og drej hjulet og spindlen,
indtil låseknappen tilkobles spindlen.
3. Brug den medfølgende nøgle 5 til at løsne
spindelmøtrikken 17 og fjern eller monter tilbehør.
Spindelgevindene er modhøjre.
Låseknap (Fig. A)
Dit afstikkerværktøj er udstyret med en startspærreknap 3 .
For at låse udløserkontakten i OFF-positionen skal du trykke på
startspærreknappen fra den venstre side af værktøjet. For at låse
op for udløserkontakten skal du trykke på startspærreknappen
fra den højre side afværktøjet.
LED-lys (Fig. A)
LED-lyset 6 tændes som advarsel, når værktøjet trykkes for
hårdt. Hvis værktøjet fortsat bruges, efter LED-lyset er tændt, kan
det få værktøjet til at overophede eller lukkened.
Betjening (Fig. A)
FORSIGTIG: Inden du forsøger at starte, skal du tage godt
fat i værktøjet med begge hænder, inden duløfter.
ADVARSEL: Hjørneskæring kan kun udføres med hjul,
der er designet og specificeret til dette formål. Beskyt dig
selv under hjørneskæring ved at vende den åbne side af
beskyttelsesskærmen mod enoverflade.
ADVARSEL: De hjul, der bruges til skæring, kan knække
eller få tilbageslag, hvis de bøjes eller vrides, når værktøjet
bruges tilafskæringsarbejde.
ADVARSEL: Anvend ikke skæringshjul til
overfladeslibningsopgaver, fordi disse hjul ikke er designet
til de sidetryk, som opstår med overfladeslibning.
Resultatet kan blive brud på hjulet ogpersonskade.
1. Tag godt fat i hovedhåndtaget1 og det forreste
håndtag7.
2. Anbring hjulet ud for materialet, der skal skæres. Sørg for, at
intet er i nærheden eller ud forhjulet.
3. Hold udløserkontakten 2 nede, og før derefter langsomt
hjulet ind i arbejdet med et fast tryk. Skoen 12 kan hjælpe
med at vejlede værktøjet, når der skæres. Tving ikke
værktøjet. Hold hjulhastigheden høj for at opnå en maksimal
effektivitet oghjullevetid.
4. Slip udløserkontakten2 for at stoppeværktøjet.

13
DANSK
Vådskæremetode (Fig. A, G, H)
FORSIGTIG: Anvend aldrig saven over hovedet. Når der
anvendes vand, begræns skæringen til horisontal position
for at reducere risikoen for, at vand trænger ind iværktøjet.
ADVARSEL: Vådskæringsmetode må kun bruges med
endiamantklinge.
1. Fastgør vandforsyningen til vandindgangen 15.
2. For at regulere vandstrømmen skal du rotere
vandventilen13 til den åbne position, som vist i Figur G. For
at stoppe vandstrømmen skal du rotere vandventilen til den
lukkede position, som vist i FigurH.
3. Fortsæt med at skære, som beskrevet iBetjening.
4. Kobl vandforsyningen fra værktøjet efterarbejde.
Anvendelser
ADVARSEL: Sav ALDRIG i magnesiumholdige materialer
med dette værktøj. Magnesiumgnister kan antænde og
fremkaldepersonskader.
ADVARSEL: Savning af beton må KUN udføres
medvådskæremetoden.
• 3mm maks. mål blik
• Beton, cementblokke og mursten
• Forstærkning af stang; generelt under 25,4 mm diameter
• 3 mm diameter betontrådnet
• Bølget gulv- og loftsform (betonforme)
• Elektrisk rør 3 mm vægtykkelse
• 3 mm maks. tyk strukturelle former såsom kanal, vinkler,
pladeosv.
BEMÆRK: Savning af materialer, der er tungere end
som angivet herover, anbefales ikke pga. risikoen for
elektriskoverbelastning.
Transport og opbevaring
Under transport og opbevaring skal udløserkontakten låses
medlåseknappen.
Fjern batteripakken under opbevaring afværktøjet.
VEDLIGEHOLDELSE
Dit
DeWALT
-elværktøj er beregnet til langvarig brug med
minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende
drift afhænger af korrekt vedligeholdelse og rengøring
afværktøjet.
ADVARSEL: For at reducere risikoen for personskade,
sluk og tag batteripakken af, inden der foretages
justeringer eller afmontering/installation af udstyr
eller tilbehør. Sørg for, at udløserkontakten er på
positionOFF. Utilsigtet start kan medførekvæstelser.
Der kan ikke udføres service på opladeren ellerbatteripakken.
Smøring
Dette elektriske værktøj skal ikke smøresyderligere.
Rengøring
ADVARSEL: Blæs støv og snavs ud af hovedhuset med
tør luft, lige så snart der samler sig snavs i og omkring
luftaftrækket. Bær godkendte beskyttelsesbriller og
godkendt støvmaske ved udførelse af denneprocedure.
ADVARSEL: Brug aldrig opløsningsmidler eller andre
kraftige kemikalier til at rengøre værktøjets ikke-metalliske
dele. Disse kemikalier kan svække de materialer, der
anvendes i disse dele. Brug en klud, der kun er fugtet
med vand og mild sæbe. Lad aldrig væske trænge ind
i værktøjet, og nedsænk aldrig nogen del af værktøjet
ivæske.
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det, som stilles til
rådighed af
DeWALT
, ikke er afprøvet med dette produkt,
kan det være farligt at bruge sådant tilbehør med dette
værktøj. For at mindske risikoen for personskade, må
dette produkt kun anvendes med tilbehør, som anbefales
af
DeWALT
.
ADVARSEL: Den nominelle hastighed for tilbehøret
skal mindst være den hastighed, der anbefales på
advarselsmærkaten på værktøjet. Hjul og andet tilbehør,
der kører over den nominelle hastighed, kan flyve fra
hinanden og medføre personskader. Mærkedata for
tilbehøret skal altid være over værktøjshastighed, som
vist på værktøjets navneplade. Vælg en passende klinge
tilsaveopgaven.
ADVARSEL: Håndter og opbevar alle slibehjul forsigtigt
for at forhindre skader fra termisk chok, varme, mekanisk
skade osv. Opbevares et tørt beskyttet område uden høj
fugt, frysende temperaturer eller ekstremetemperaturskift.
Kontakt forhandleren for yderligere oplysninger om
korrekttilbehør.
Miljøbeskyttelse
Separate Sammlung. Produkte und Batterien, die mit
diesem Symbol gekennzeichnet sind, dürfen nicht im
normalen Hausmüll entsorgtwerden.
Produkte und Batterien enthalten Materialien, die
zurückgewonnen oder recycelt werden können, um den Bedarf
an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische
Produkte und Batterien gemäß den lokalen Bestimmungen.
Weitere Informationen erhalten Sie unter www.2helpU.com.
Genopladelig batteripakke
Dette batteri har en lang levetid, men skal udskiftes, når det
ikke afgiver tilstrækkelig effekt ved opgaver, der før var lette at
udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes
det på en miljøsikker måde:
• Sørg for, at batteripakken er helt afladet og tag den derpå
ud afværktøjet.
• Litium-ion-celler er genanvendelige. Tag dem med til din
forhandler eller til den lokale genbrugsplads. De indsamlede
batteripakker vil blive genanvendt eller korrektbortskaffet.

14
DEUTSCH
in Betracht zu ziehen, z.B.: Wartung des Gerätes und
des Zubehörs, Warmhalten der Hände, Organisation
desArbeitsablaufes.
EG-Konformitätserklärung
Maschinenrichylinie
Schneidwerkzeug
DCS690
DeWALT
erklärt hiermit, dass diese unter Technische Daten
beschriebenen Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN60745-1:2009+A11:2010,
EN60745-2-22:2011+A11:2013.
Diese Produkte erfüllen auch die Anforderungen von
Richtlinie 2014/30/EU und 2011/65/EU. Für weitere
Informationen wenden Sie sich bitte an
DeWALT
unter der
folgenden Adresse oder schauen Sie auf der Rückseite dieser
Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung
des technischen Dossiers und gibt diese Erklärung im Namen
von
DeWALT
ab.
Markus Rompel
Technischer Direktor
DeWALT
, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
07.02.2018
WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte
die Bedienungsanleitunglesen.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise
erklärt. Bitte lesen Sie das Handbuch und achten Sie auf
dieseSymbole.
GEFAHR: Weist auf eine unmittelbar drohende
gefährliche Situation hin, die, sofern nicht vermieden, zu
tödlichen oder schweren Verletzungenführt.
WARNUNG: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führenkann.
VORSICHT: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, u. U. zu leichten
oder mittelschweren Verletzungen führenkann.
HINWEIS: Weist auf ein Verhalten hin, das nichts
mit Verletzungen zu tun hat, aber, wenn es nicht
vermieden wird, zu Sachschäden führenkann.
Weist auf ein Stromschlagrisikohin.
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von
DeWALT
entschieden.
Langjährige Erfahrung, sorgfältige Produktentwicklung und
Innovation machen
DeWALT
zu einem zuverlässigen Partner für
professionelle Anwender vonElektrowerkzeugen.
Technische Daten
DCS690
Spannung VGS 54
Typ 1
Akkutyp Li-Ion
Scheibendurchmesser mm 230
Scheibenbohrung mm 22,2
Leerlauf-/Nenndrehzahl min-1 6600
Dicke des Scheibenumfangs (max.)
Metall mm 3,6
Kunstharzgebunden mm 3,6
Gewindegröße M8
Wasserschnellanschluss mm 12,5
Gewicht (ohne Akku) kg 5,5
Geräusch- undVibrationswerte unter Last (Triaxvektorsumme) gemäß
EN60745-2-22:
LPA (Emissions-Schalldruckpegel) dB(A) 103,6
LWA (Schallleistungspegel) dB(A) 114,6
K (Unsicherheit für den angegebenen
Schallpegel)
dB(A) 3,2
Vibrationskennwert a
h
= m/s24,2
Unsicherheitswert K = m/s21,5
Der in diesem Informationsblatt angegebene
Vibrationsemissionswert wurde gemäß einem standardisierten
Test laut EN60745 gemessen und kann für einen Vergleich
zwischen zwei Geräten verwendet werden. Er kann zu einer
vorläufigen Einschätzung der Exposition verwendetwerden.
WARNUNG: Der angegebene Vibrationsemissionswert
bezieht sich auf die Hauptanwendung des Gerätes.
Wenn das Gerät jedoch für andere Anwendungen, mit
anderem Zubehör oder schlecht gewartet eingesetzt
wird, kann die Vibrationsemission verschieden sein. Dies
kann den Expositionsgrad über die Gesamtbetriebszeit
erheblicherhöhen.
Eine Schätzung der Vibrationsstärke sollte auch
berücksichtigen, wie oft das Gerät ausgeschaltet
wird oder über welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die Exposition über die
Gesamtbetriebszeit erheblichmindern.
Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze
der Betriebsperson vor den Auswirkungen der Vibration
SCHNEIDWERKZEUG
DCS690
Deutsch (übersetzt von den originalanweisungen)

15
DEUTSCH
d) Überlasten Sie das Kabel nicht. Verwenden Sie
niemals das Kabel, um das Elektrogerät zu tragen
oder durch Ziehen vom Netz zu trennen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen. Beschädigte oder verhedderte Kabel
erhöhen die Gefahr eines elektrischenSchlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung von für den
Außeneinsatz geeigneten Kabeln mindert die Gefahr eines
elektrischenSchlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter
Umgebung unumgänglich ist, verwenden Sie eine
durch einen Fehlerstromschutzschalter (FI-Schalter
oder Rcd) geschützte Stromversorgung. Der Einsatz
eines Fehlerstromschutzschalters mindert die Gefahr eines
elektrischenSchlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Elektrogerätes kann zu schweren
Verletzungenführen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges, verringert das
Risiko vonVerletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten.
Vergewissern Sie sich, dass der Schalter in der
AUS-Position ist, bevor Sie das Gerät an die
Stromversorgung und/oder an den Akku anschließen
oder wenn Sie das Gerät aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällenführen.
d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,
bevor Sie das Elektrogerät einschalten. Werkzeuge
Weist auf eine Brandgefahrhin.
Allgemeine Sicherheitswarnhinweise für
Elektrowerkzeuge
WARNUNG: Lesen Sie alle Sicherheitswarnhinweise
und alle Anweisungen. Das Nichtbeachten von
Warnhinweisen und Anweisungen kann zu elektrischem
Schlag, Brand und/oder schweren Verletzungenführen.
BEWAHREN SIE ALLE WARNHINWEISE UND
ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGEN AUF
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich
auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr
akkubetriebenes (kabelloses)Elektrowerkzeug.
1) Sicherheit im Arbeitsbereich
a) Halten Sie den Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche
begünstigenUnfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in
explosionsgefährdeten Umgebungen, in denen
sich z. B. brennbare Flüssigkeiten, Gase oder Staub
befinden.Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzündenkönnen.
c) Halten Sie Kinder und Zuschauer fern, während Sie
ein Elektrogerät betreiben. Ablenkung kann dazu
führen, dass Sie die Kontrolle über das Gerätverlieren.
2) Elektrische Sicherheit
a) Der Stecker des Elektrogerätes muss in die
Steckdose passen. Ändern Sie niemals den Stecker
in irgendeiner Form. Verwenden Sie keinerlei
Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern
die Gefahr eines elektrischenSchlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Flächen, wie Rohre, Radiatoren, Herde und
Kühlgeräte. Es besteht eine erhöhte Gefahr für einen
elektrischen Schlag, wenn Ihr Körper geerdetist.
c) Setzen Sie Elektrogeräte keinem Regen oder
feuchter Umgebung aus. Wenn Wasser in das
Elektrogerät eindringt, erhöht sich die Gefahr eines
elektrischenSchlages.
Akkus Ladegeräte/Ladedauer (Minuten)
Kat # VGS Ah Gewicht (kg) DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 X
DCB187 18 3,0 0,48 140 70 45 45 45 90
Akkus
Ladegeräte/Ladedauer (Minuten)
Kat #
GS
Gewicht

16
DEUTSCH
oder Schlüssel, die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungenführen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besserkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung und keinen Schmuck. Halten Sie Ihre
Haare, Kleidung und Handschuhe von beweglichen
Teilen fern. Lose sitzende Kleidung, Schmuck oder lange
Haare können sich in den beweglichen Teilenverfangen.
g) Wenn Geräte für den Anschluss an eine
Staubabsaugung und Staubsammlung vorgesehen
sind, vergewissern Sie sich, dass diese richtig
angeschlossen sind und verwendet werden. Der
Einsatz von Staubsammlern kann staubbedingte
Gefahrenmindern.
4) Verwendung und Pflege des Elektrogerätes
a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie
das für Ihre Arbeit passende Elektrogerät. Das richtige
Gerät wird die Aufgabe besser und sicherer erledigen,
wenn es bestimmungsgemäß verwendetwird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariertwerden.
c) Trennen Sie den Stecker vom Netz und/oder die
Akkus vom Elektrogerät, bevor Sie Einstellungen
am Gerät vornehmen, Zubehör wechseln oder es
aufbewahren. Diese Vorbeugemaßnahmen mindern die
Gefahr, dass das Elektrogerät unbeabsichtigtstartet.
d) Bewahren Sie nicht verwendete Elektrogeräte für
Kinder unerreichbar auf und lassen Sie nicht zu, dass
Personen ohne Erfahrung mit dem Elektrogerät oder
mit diesen Anweisungen das Elektrogerät bedienen.
Elektrogeräte sind in den Händen nicht geschulter
Personengefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob
bewegliche Teile verzogen oder ausgeschlagen, ob
Teile gebrochen oder in einem Zustand sind, der den
Betrieb des Elektrogerätes beeinträchtigen kann.
Bei Beschädigungen lassen Sie das Elektrogerät
reparieren, bevor Sie es verwenden. Viele Unfälle
entstehen wegen mangelnder Wartung derElektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Klingen
blockieren seltener und sind leichter unter Kontrolle
zuhalten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze
(Bits) usw. gemäß diesen Anweisungen und unter
Berücksichtigung der Arbeitsbedingungen und
der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben
verwenden, die nicht bestimmungsgemäß sind, kann dies
zu gefährlichen Situationenführen.
5) Verwendung und Pflege von Akkugeräten
a) Laden Sie die Akkus nur in Ladegeräten auf, die
vom Hersteller empfohlen werden. Ein Ladegerät,
das für einen bestimmten Akkutyp geeignet ist, kann zu
Brandgefahr führen, wenn es mit einem anderen Akku
verwendetwird.
b) Verwenden Sie Elektrogeräte nur mit den speziell
vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu
Verletzungs- und Brandgefahrführen.
c) Wenn Akkus nicht verwendet werden, halten Sie
sie von anderen Metallteilen, z. B. Büroklammern,
Münzen, Schlüsseln, Nägeln, Schrauben oder
anderen kleinen Metallteilen fern, die eine
Verbindung zwischen den Polen verursachen
können. Wenn die Akkupole kurzgeschlossen werden,
kann dies zu Verbrennungen oder einem Brandführen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit.
Bei zufälligem Kontakt mit Wasser abspülen.
Wenn die Flüssigkeit in die Augen kommt,
nehmen Sie zusätzlich ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit kann zu Hautreizungen oder
Verbrennungenführen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhaltenbleibt.
Zusätzliche Sicherheitsanweisungen für
Schneidwerkzeuge
a) Die mit dem Werkzeug gelieferte Schutzvorrichtung
muss sorgfältig am Gerät angebracht und
für optimalen Schutz ausgerichtet werden,
sodass möglichst viel Scheibenfläche von der
Schutzvorrichtung abgeschirmt wird. Halten Sie sich
und umstehende Personen von der Trennscheibe
fern. Die Schutzhaube soll die Bedienperson vor
Bruchstücken und zufälligem Kontakt mit dem
Schleifkörperschützen.
b) Nutzen Sie für Ihr Elektrowerkzeug ausschließlich
verstärkte Scheiben oder Diamantscheiben. Nur weil
Sie das Zubehör an Ihrem Elektrowerkzeug befestigen
können, garantiert das keine sichereVerwendung.
c) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf dem
Elektrowerkzeug angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig dreht, kann
zerbrechen undumherfliegen.
d) Die Scheiben dürfen nur gemäß ihrer
Verwendungsbestimmungen eingesetzt werden.
Zum Beispiel: Schleifen Sie nie mit der Seitenfläche
einer Trennscheibe. Trennscheiben sind zum
Materialabtrag mit der Kante der Scheibe bestimmt.

17
DEUTSCH
Seitliche Krafteinwirkung auf diese Schleifkörper kann
siezerbrechen.
e) Verwenden Sie stets unbeschädigte
Scheibenflansche mit dem richtigen Durchmesser
für die gewählte Scheibe. Geeignete Flansche
stützen die Schleifscheibe und verringern so die Gefahr
einesSchleifscheibenbruchs.
f) Verwenden Sie keine abgenutzten verstärkten
Scheiben von größeren Geräten. Schleifscheiben für
größere Elektrowerkzeuge sind nicht für die höheren
Drehzahlen von kleineren Elektrowerkzeugen ausgelegt
und könnenbrechen.
g) Der Außendurchmesser und die Dicke des
Einsatzwerkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch bemessene
Einsatzwerkzeuge können nicht ausreichend abgeschirmt
oder kontrolliertwerden.
h) Die Aufnahmegröße der Scheiben und Flansche
muss exakt auf die Spindel des Elektrowerkzeugs
passen. Scheiben und Flansche, die nicht genau auf
die Aufnahmevorrichtung des Elektrowerkzeugs passen,
drehen sich ungleichmäßig, vibrieren sehr stark und
können zum Verlust der Kontrolleführen.
i) Verwenden Sie keine beschädigten Scheiben.
Überprüfen Sie diese vor jedem Gebrauch, ob sie
angeschlagen, gerissen oder anderweitig beschädigt
sind. Wenn das Elektrowerkzeug oder die Scheibe
herunterfällt, überprüfen Sie, ob es beschädigt
ist, oder verwenden Sie eine unbeschädigte
Scheibe. Wenn Sie die Trennscheibe kontrolliert
und eingesetzt haben, halten Sie und in der Nähe
befindliche Personen sich außerhalb der Ebene
der rotierenden Trennscheibe und lassen Sie
das Gerät eine Minute lang mit Höchstdrehzahl
laufen. Beschädigte Trennscheiben brechen meist in
dieserTestzeit.
j) Verwenden Sie eine geeignete Schutzausrüstung.
Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie
Staubmaske, Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine Schleif- und
Materialpartikel von Ihnen fernhält. Die Augen
sollen vor herumfliegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendungen
entstehen. Staub- oder Atemschutzmaske müssen
den bei der Anwendung entstehenden Staub filtern.
Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie
einen Hörverlusterleiden.
k) Halten Sie andere Personen vom Arbeitsbereich
fern. Jeder, der den Arbeitsbereich betritt, muss
persönliche Schutzausrüstung tragen. Bruchstücke
des Werkstücks oder gebrochener Trennscheiben können
wegfliegen und Verletzungen auch außerhalb des direkten
Arbeitsbereichsverursachen.
l) Halten Sie das Elektrowerkzeug nur an den isolierten
Griffflächen, wenn Arbeiten durchgeführt werden,
bei denen das Schneidgerät versteckte Leitungen
berühren könnte. Das Durchtrennen stromführender
Leitungen kann auch offenliegende Metallteile am Gerät
unter Strom setzen und zu einem Stromschlagführen.
m) Warten Sie stets, bis das Zubehör vollständig
zum Stillstand gekommen ist, bevor Sie das Gerät
ablegen. Die sich drehende Scheibe kann in Kontakt mit
der Ablagefläche geraten, wodurch Sie die Kontrolle über
das Elektrowerkzeug verlierenkönnen.
n) Tragen Sie niemals ein laufendes Gerät seitlich am
Körper. Ihre Kleidung kann durch zufälligen Kontakt mit
dem sich drehenden Einsatzwerkzeug erfasst werden, und
das Einsatzwerkzeug sich in Ihren Körperbohren.
o) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres
Elektrowerkzeugs. Das Motorgebläse zieht Staub in das
Gehäuse, und eine starke Ansammlung von Metallstaub
kann elektrische Gefahrenverursachen.
p) Betreiben Sie das Gerät nicht in der Umgebung
von brennbaren Materialien. Funken können diese
Materialienentzünden.
q) Verwenden Sie kein Zubehör, für das flüssiges
Kühlmittel erforderlich ist. Die Verwendung von
Wasser oder anderen flüssigen Kühlmitteln kann zu einem
elektrischen Schlagführen.
Rückschlag und verbundene Warnhinweise
Ein Rückschlag ist eine plötzliche Reaktion auf eine fest klemmende
oder verhakte Drehscheibe. Verhaken oder Blockieren führt zu
einem abrupten Stopp der rotierenden Scheibe. Dadurch wird
ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung der
Scheibe an der Blockierstellebeschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert,
kann sich die Kante der Schleifscheibe, die in das Werkstück
eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen
oder einen Rückschlag verursachen. Die Scheibe bewegt sich dann
auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung
der Scheibe an der Blockierstelle. Hierbei können die Scheiben
auchbrechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften
Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete
Vorsichtsmaßnahmen, wie nachfolgend beschrieben,
verhindertwerden.
a) Halten Sie das Gerät stets fest im Griff, und nehmen
Sie eine Körper- und Armhaltung ein, in der Sie
Rückschläge auffangen können. Verwenden Sie
immer den Zusatzgriff, falls vorhanden, um die
größtmögliche Kontrolle über Rückschlagkräfte oder
Reaktionsmomente beim Hochlauf zu haben. Die
Bedienperson kann durch geeignete Vorsichtsmaßnahmen
die Rückschlag- und Reaktionskräftebeherrschen.
b) Halten Sie Ihre Hände von sich drehendem Zubehör
fern. Das Einsatzwerkzeug kann sich beim Rückschlag
über Ihre Handbewegen.

18
DEUTSCH
c) Meiden Sie den Bereich vor der rotierenden Scheibe.
Der Rückschlag treibt das Elektrowerkzeug in die
Richtung entgegengesetzt zur Bewegung der Scheibe an
derBlockierstelle.
d) Beim Bearbeiten von Ecken, scharfen Kanten usw. ist
besondere Aufmerksamkeit erforderlich. Verhindern
Sie ein Springen und Verkanten des Geräts. Das
rotierende Einsatzwerkzeug neigt bei Ecken,
scharfen Kanten oder wenn es abprallt, dazu, sich
zu verklemmen. Dies verursacht einen Kontrollverlust
oderRückschlag.
e) Verwenden Sie keine Sägekette, Holzsägeblätter,
segmentierte Diamantscheiben mit einem
peripheren Spaltmaß größer als 10 mm oder
gezähnte Sägeblätter. Solche Einsatzwerkzeuge
verursachen häufig einen Rückschlag oder den Verlust der
Kontrolle über dasElektrowerkzeug.
f) Rammen Sie eine Scheibe nicht in das Werkstück und
üben Sie keinen übermäßigen Druck aus. Führen Sie
keine übermäßig tiefen Schnitte aus. Eine Überlastung
der Trennscheibe erhöht deren Beanspruchung und die
Anfälligkeit zum Verkanten oder Blockieren und damit die
Möglichkeit eines Rückschlags oderSchleifkörperbruchs.
g) Wenn die Scheibe verkantet oder Sie die Arbeit
unterbrechen möchten, schalten Sie das Gerät aus,
und halten Sie es bewegungslos, bis die Scheibe
vollständig zum Stillstand kommt. Versuchen Sie nie,
die noch laufende Trennscheibe aus dem Schnitt zu
ziehen; sonst kann ein Rückschlag erfolgen. Ermitteln
und beheben Sie die Ursache für dasVerklemmen.
h) Starten Sie den Arbeitsvorgang nicht im
Werkstück. Lassen Sie die Trennscheibe erst ihre
volle Drehzahl erreichen, bevor Sie den Schnitt
vorsichtig fortsetzen. Anderenfalls kann die Scheibe
verhaken, aus dem Werkstück springen oder einen
Rückschlagverursachen.
i) Stützen Sie Platten oder große Werkstücke ab,
um das Risiko eines Rückschlags durch eine
eingeklemmte Trennscheibe zu vermindern. Große
Werkstücke können sich unter ihrem eigenen
Gewicht durchbiegen. Das Werkstück muss auf beiden
Seiten der Scheibe abgestützt werden, und zwar sowohl in
der Nähe des Trennschnitts als auch an derKante.
j) Gehen Sie besonders vorsichtig vor, wenn ein
”Einstechschnitt“ in vorhandene Wände oder
andere blinde Bereiche durchgeführt wird. Die
eintauchende Trennscheibe kann beim Schneiden in Gas-
oder Wasserleitungen, elektrische Leitungen oder andere
Objekte einen Rückschlagverursachen.
Zusätzliche Sicherheitsinformationen
• Nicht das obere Viertel der Scheibe zum Schneiden
verwenden. Aufgrund von Rückschlag können schwere
Verletzungenentstehen.
• Die Verwendung von Zubehörteilen, die nicht in diesem
Handbuch beschrieben sind, wird nicht empfohlen und
kann gefährlich sein. Der Einsatz von Leistungsverstärkern,
durch die das Werkzeug bei höheren Drehzahlen als der
Nenndrehzahl betrieben wird, stellt einen Missbrauchdar.
• Verwenden Sie für dieses Werkzeug keine
Stichsägeblätter. Dies könnte zu schweren
Verletzungenführen.
• Vermeiden Sie, dass die Scheibe wackelt oder unsanft
behandelt wird. Wenn dies geschieht, halten Sie das
Werkzeug an und überprüfen Sie die Scheibe auf Risse
oderSprünge.
• Richten Sie Funken von Bediener, Umstehenden oder
brennbaren Materialien weg. Funken können erzeugt
werden, während eine Sandschleifmaschine oder ein
anderer Schleifgerättyp verwendet wird. Funken können
Verbrennungen oder Feuerverursachen.
• Immer vorderen Handgriff benutzen. Griff sicher
festziehen. Der vordere Handgriff sollte immer festgehalten
werden, um jederzeit die Kontrolle über das Werkzeug
zubehalten.
• Niemals in Bereiche schneiden, die elektrische Leitungen
oder Rohrleitungen enthalten können. Dies könnte zu
schweren Verletzungenführen.
• Reinigen Sie Ihr Werkzeug häufig, besonders nach
intensiver Nutzung. Metallhaltiger Staub und Splitter
sammeln sich häufig an Innenflächen an und können zu
einem elektrischen Schlagführen.
• Verwenden Sie dieses Werkzeug nicht für längere
Zeit. Durch die Arbeit mit dem Werkzeug verursachte
Vibrationen können für Ihre Hände und Arme schädlich
sein. Tragen Sie Handschuhe als zusätzlichen Dämpfer und
legen Sie häufig Pausen ein, um den Schwingungen nicht zu
lange Zeit ausgesetzt zusein.
• Bei der Arbeit können Staub, kristallines Material,
Dampf und Rauch erzeugt werden. Tragen Sie stets eine
Staubmaske oder einen Atemschutz. Gesundheitsgefährdung!
Restrisiken
Trotz Beachtung der geltenden Sicherheitsvorschriften und des
Einsatzes von Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
• Beeinträchtigung desGehörs.
• Verletzungsgefahr durch umherfliegendeTeilchen.
• Verbrennungsgefahr durch während des Betriebes heiß
werdendeZubehörteile.
• Verletzungsgefahr durch andauerndenGebrauch.
• Gesundheitsgefahren durch Einatmen von Staub bei der Arbeit
mit Beton und/oderMauerwerk.
Elektrische Sicherheit
Der Elektromotor wurde für eine einzige Spannung
konstruiert. Überprüfen Sie immer, ob die Spannung des
Akkus der Spannung auf dem Typenschild entspricht. Stellen
Sie auch sicher, dass die Spannung Ihres Ladegeräts der
Netzspannungentspricht.
