Dimplex DHW 301P User manual

Montage- und
Gebrauchsanweisung
Deutsch
DHW 301P
DHW 301P+
Warmwasser-Wärmepumpe
FD 0303 DHW 301P(+)

DE-2 FD 0303 www.dimplex.de
Deutsch

www.dimplex.de FD 0303 DE-3
Inhalt Deutsch
Inhalt
Warnhinweise 4
Beschreibung 6
Lieferumfang 7
Lagerung 7
Transport 7
Auspacken 7
Aufstellungsort 8
Anschluss 9
Inbetriebnahme 16
Bedienung 17
Wartung 25
Störungen 26
Garantie, Service 33
Technische Daten 35

DE-4 FD 0303 www.dimplex.de
Deutsch Warnhinweise
1. Warnhinweise
1.1. Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für den vom Hersteller vorgesehe-
nen Verwendungszweck freigegeben. Ein anderer
oder darüber hinausgehender Gebrauch gilt als nicht
bestimmungsgemäß. Dazu zählt auch die Beachtung
der zugehörigen Projektierungsunterlagen. Änderun-
gen oder Umbauten am Gerät sind zu unterlassen.
1.2. Wichtige Hinweise
ACHTUNG!
Vor Inbetriebnahmen ist diese Montage- und
Gebrauchsanweisung zu lesen!
ACHTUNG!
Arbeiten an der Warmwasser-Wärmepumpe
dürfen nur von fachkundigen Personen aus-
geführt werden! Unfallverhütungsvorschrif-
ten sind zu beachten!
ACHTUNG!
Die Gerätehaube ist nicht für den Tragevor-
gang nutzbar (die Haube kann keine größe-
ren Kräfte aufnehmen!).
ACHTUNG!
Nach dem Aufstellen der Wärmepumpe muss
der Sicherungskeil im Luftansaugstutzen ent-
fernt werden!
ACHTUNG!
Die Wärmepumpe darf nur stehend trans-
portiert werden (siehe Kapitel „Transport“).
ACHTUNG!
Bei Erstellung der bauseitigen Verrohrung
sind Verschmutzungen im Leitungssystem zu
vermeiden (evtl. vor Anschluss der Warmwas-
ser-Wärmepumpe Rohrleitungen spülen)!
ACHTUNG!
Die Warmwasser-Wärmepumpe darf nur im mit
Wasser befüllten Zustand betrieben werden!
ACHTUNG!
Vor dem Öffnen der Warmwasser-Wärme-
pumpe ist diese spannungsfrei zu schalten,
auf nachlaufenden Ventilator ist zu achten!
ACHTUNG!
Verletzungsgefahr durch scharfkantige La-
mellen. Lamellen dürfen nicht deformiert
oder beschädigt werden!
ACHTUNG!
Vor dem Öffnen des Gerätes ist dieses span-
nungsfrei zu schalten.
1.3. Vorschriften/Sicherheitshinweise
ACHTUNG!
Vor Inbetriebnahmen ist diese Montage- und
Gebrauchsanweisung zu lesen!
Die Warmwasser-Wärmepumpe dient ausschließlich
zur Erwärmung von Brauch- bzw. Trinkwasser in den
angegebenen Temperatureinsatzgrenzen! Die Erwär-
mung anderer Flüssigkeiten als Trinkwasser ist nicht
zulässig. Die technischen Regeln für die Trinkwasser-
installation sind zu beachten. Die Leitungsnennweiten
für die bauseitige Sanitärinstallation sind unter Be-
rücksichtigung der gebäudespezifischen Anforderun-
gen festzulegen und nach geltenden Richtlinien und
Vorschriften auszuführen. Gegebenenfalls erforderli-
che Sicherheitseinrichtungen wie Druckminderventile
sind spezifisch zu installieren.
Nicht erlaubt ist:
der Betrieb mit lösemittelhaltiger oder explosiver
Abluft
Nutzung fetthaltiger, staubbelasteter oder mit kle-
bender Aerosole belasteter Abluft
der Anschluss von Dunstabzugshauben an das
Lüftungssystem
Die Aufstellung des Gerätes darf nicht erfolgen:
im Freien
in frostgefährdeten Räumen
in Nassräumen (z.B. Badezimmer)
in Räumen die durch Gase, Dämpfe oder Staub
explosionsgefährdet sind
Unzulässig ist der Betrieb des Gerätes
mit leerem Speicherbehälter
in der Bauphase des Gebäudes
Bei der Konstruktion und Ausführung der Warmwas-
ser-Wärmepumpe wurden die relevanten EU-Richtli-
nien eingehalten (siehe auch CE-Erklärung).

www.dimplex.de FD 0303 DE-5
Warnhinweise Deutsch
Der Fachhandwerker hat dafür zu sorgen, dass vor
Beginn von Instandhaltungs-/Instandsetzungsarbei-
ten an kältemittelführenden Teilen, das Kältemittel
soweit entfernt wird, wie dies für die gefahrlose
Durchführung der Arbeiten notwendig ist. Das Kälte-
mittel ist vorschriftsmäßig zu handhaben bzw. zu ent-
sorgen, es darf nicht in die Umwelt gelangen! Der Käl-
tekreis ist „hermetisch geschlossen“ und enthält das
Kältemittel R290. Angaben zum GWP-Wert und CO2-
Äquivalent des Kältemittels finden sich im Kapitel Ge-
räteinformation. Es ist FCKW-frei, baut kein Ozon ab
und ist ein brennbares Kältemittel.
Bei Arbeiten an der Warmwasser-Wärmepumpe ist
diese immer spannungsfrei zu schalten.
Bei dem elektrischen Anschluss der Warmwasser-
Wärmepumpe sind die entsprechenden landesspezi-
fischen Normen einzuhalten. Darüber hinaus sind die
technischen Anschlussbedingungen der Energie-Ver-
sorgungsunternehmen zu beachten.
Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k)
der EU-Richtlinie 2006/42/EG für den Gebrauch im
häuslichen Umfeld bestimmt und unterliegt damit
den Anforderungen der EU-Richtlinie 2014/35/EU
(Niederspannungsrichtlinie).
ACHTUNG!
Arbeiten an der Warmwasser-Wärmepumpe
dürfen nur von fachkundigen Personen aus-
geführt werden!

DE-6 FD 0303 www.dimplex.de
Deutsch Beschreibung
2. Beschreibung
2.1. Allgemein
Die Warmwasser-Wärmepumpe besteht im Wesentli-
chen aus dem Warmwasserspeicher, den Komponen-
ten des Kältemittel-, Luft- und Wasserkreislaufes sowie
allen für den automatischen Betrieb erforderlichen
Steuer-, Regel- und Überwachungseinrichtungen.
Die Warmwasser-Wärmepumpe nutzt, unter Zufüh-
rung elektrischer Energie, die Wärme der angesaug-
ten Luft für die Warmwasserbereitung. Der innere op-
tionale Wärmetauscher (DHW 301P+) ist für den
Anschluss an einen zusätzlichen Wärmeerzeuger ge-
eignet, wie Heizkessel oder Solaranlage. Die Geräte
sind serienmäßig mit einer Elektroheizung (1,2 kW)
ausgerüstet.
Maßgebend für den Energiebedarf und die Aufheiz-
dauer für die Warmwasserbereitung ist die Tempera-
tur der angesaugten Luft der Wärmequelle und die
Warmwassertemperatur. Aus diesem Grund kann zur
gezielten Abwärmenutzung an den serienmäßigen
Stutzen der Warmwasser-Wärmepumpe ein Luftka-
nalsystem (DN 160, max. 6 m (flexibles Rohr, max.
12 m starres Rohr)) angeschlossen werden.
Grundsätzlich muss für einen effektiven Wärmepum-
penbetrieb, ein Luftkurzschluss zwischen angesaugter
und ausgeblasener Luft vermieden werden. Eine
mögliche Variante ist z.B. der Einsatz eines Bogens
auf der Ansaug- und Ausblasseite.
Mit fallender Ablufttemperatur sinkt die Wärmepum-
penheizleistung und es verlängert sich die Aufheiz-
dauer. Für einen wirtschaftlichen Betrieb sollte die
Luftansaugtemperatur 15 °C nicht dauerhaft unter-
schreiten.
2.2. Die Elektroheizung erfüllt folgende
Funktionen:
Zusatzheizung
Mit der Einstellung „Turbo“ kann für eine be-
stimmte Dauer die Warmwasserbereitung mit
Unterstützung der Elektroheizung erfolgen.
Notheizung
Bei einer Störung der Wärmepumpe kann durch
die Elektroheizung die Warmwasserversorgung
aufrecht erhalten werden.
Vorbeugende thermische Desinfektion
An der Bedienfeldtastatur können im Menüpunkt
„Legionellen“ Wassertemperaturen über 60 °C
(bis 65 °C) programmiert werden.
Nacherwärmung
Wassertemperaturen über 60 °C werden mit der
Elektroheizung erreicht.
2.3. Sicherheits- und Regeleinrichtungen
Die Warmwasser-Wärmepumpe ist mit folgenden Si-
cherheitseinrichtungen ausgerüstet:
Hochdruckpressostat (HD)
Der Hochdruckpressostat schützt die Wärmepumpe
vor unzulässig hohem Betriebsdruck im Kältemittel-
kreislauf. Im Störfall schaltet der Pressostat die Wär-
mepumpe ab. Die Wiedereinschaltung der Wärme-
pumpe erfolgt zeitverzögert nach Druckabsenkung
im Kältemittelkreislauf.
Sicherheitstemperaturbegrenzer für
Elektroheizung (STB)
Der STB verhindert die Erzeugung unzulässig hoher
Temperaturen im Warmwasserspeicher.
Bei Überschreitung des eingestellten Schaltwertes
(99 °C) wird die Elektroheizung abgeschaltet.
Eine Wiedereinschaltung der Elektroheizung ist erst
möglich, wenn die Warmwassertemperatur auf ≤ 90°C
abgesunken ist und danach der Rückstellknopf am
STB (unter Flanschabdeckung) gedrückt wird (darf
nur von fachkundigen Personen erfolgen!).
Y÷ÃçîÆÆÃÍÔà§ŴƋƈŊŵç
Sicherheitstemperatur-
¬ãÍċãçŴ]cŵĥ

www.dimplex.de FD 0303 DE-7
Lieferumfang Deutsch
3. Lieferumfang
1 Warmwasser-Wärmepumpe
1 Dokumentationsbeutel mit folgendem Inhalt:
– 1 Montage- und Gebrauchsanweisung
– 3 Stellfüße
– 1 Transporttasche
4. Lagerung
HINWEIS
i
Die zulässige Transport- und Lagertemperatur der
Warmwasser-Wärmepumpe liegt zwischen -5 °C und
+35 °C.

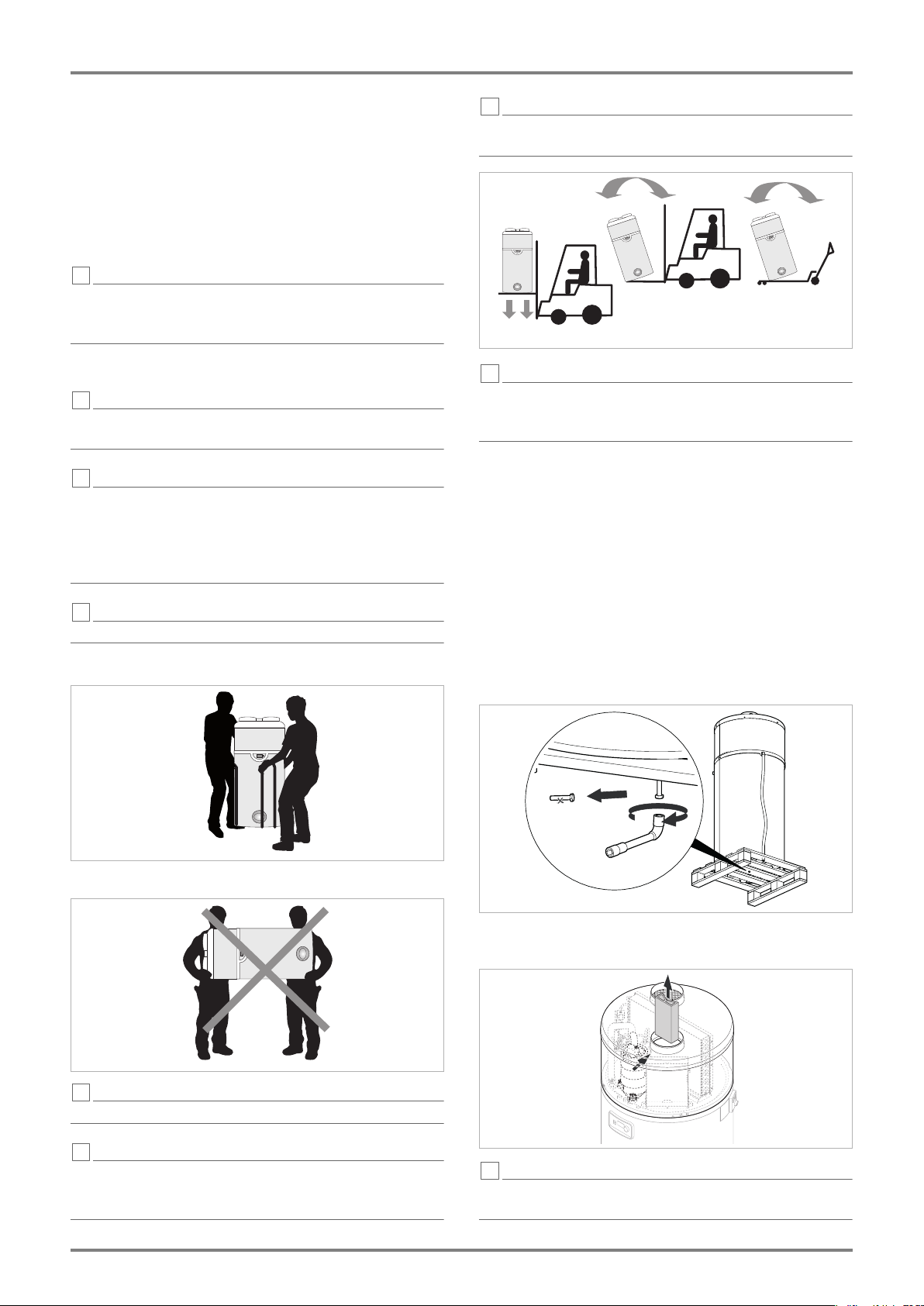

5. Transport
HINWEIS
i
Die Haube der Warmwasser-Wärmepumpe darf nicht
als Transporthilfsmittel verwendet werden!
HINWEIS
i
Auf der Kartonverpackung dürfen keine weiteren Ge-
genstände gelagert werden. Dies gilt insbesondere
beim Transport per LKW. Eine Nichtbeachtung kann
zur Zerstörung der Abdeckhaube oder des Kältekreises
führen.
HINWEIS
i
Maximaler Kippwinkel 30°
Zulässige Transportposition:
Unzulässige Transportposition:
HINWEIS
i
Alle weiteren Transportpositionen sind untersagt.
HINWEIS
i
Durch den Transport des Geräts in horizontaler Lage
können die Komponenten des Kältekreises der Wär-
mepumpe unwiederbringlich zerstört werden.
HINWEIS
i
Kippgefahr! Schwerpunkt nach oben hin verschoben.
Vorsichtig handhaben!
HINWEIS
i
Nach Montage der Warmwasser-Wärmepumpe an
ihrem Aufstellungsort vor der Inbetriebnahme zwin-
gend 60 Minuten warten.
6. Auspacken
Kartonverpackung abnehmen. Idealerweise nach
oben abziehen oder vorsichtig die Verpackung mit
einem Messer aufschneiden.
Den um die Wärmepumpe angebrachten Zentrier-
und Abstandshalter abnehmen.
Dokumentenbeipack und Transporttasche entnehmen
und gut aufbewahren.
Transportschraube unter der Palette mit geeignetem
Werkzeug lösen.
Transporttasche verwenden, um die Wärmepumpe
zum endgültigen Aufstellungsort zu transportieren.
Den Transport- und Haltekeil für den Verdichter nach
oben abnehmen.
HINWEIS
i
Die Transporttasche darf nicht in die Hände von Klein-
kindern gelangen. Erstickungsgefahr!
Kippgefahr
Nicht abrupt absetzen

DE-8 FD 0303 www.dimplex.de
Deutsch Aufstellungsort

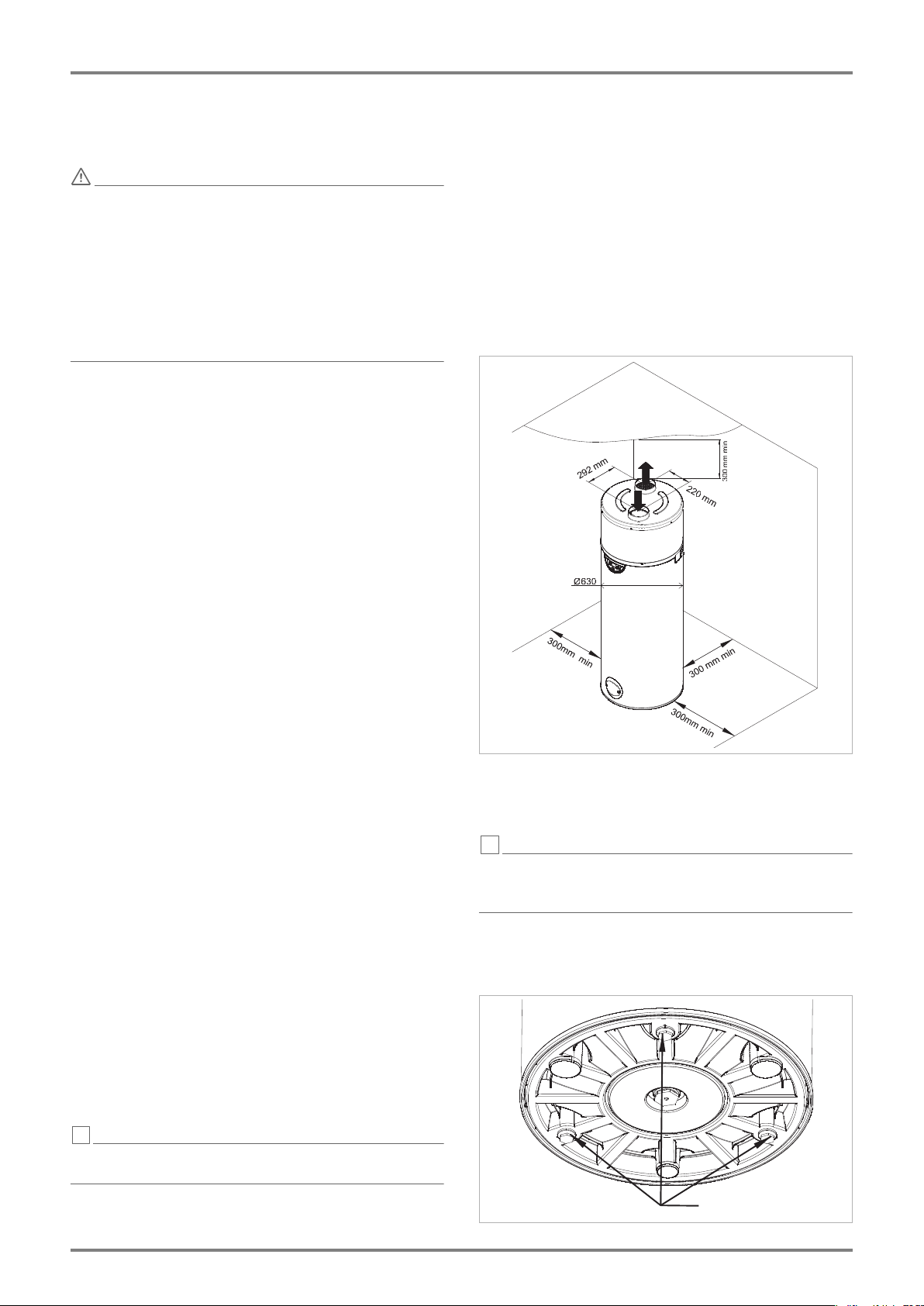

7. Aufstellungsort
7.1. Wahl des Aufstellungsorts
ACHTUNG!
Bei der Aufstellung zu beachten: Das Gerät
darf nicht in der Nähe einer ständigen
Flamme oder einer sonstigen Zündquelle
aufgestellt werden, um Brandschäden am
Außenmantel der Wärmepumpe zu vermei-
den. Das Gerät muss so aufgestellt werden,
dass mechanische Beschädigungen vermie-
den werden.
Für die Wahl des Gerätestandortes gilt:
Die Warmwasser-Wärmepumpe muss in einem
frostfreien und trockenen Raum aufgestellt wer-
den (Raumgröße mind. 20 m³).
Raumhöhe mind. 2 m mit Bogen für Ansaug- oder
Ausblas um Luftkurzschluss zu verhindern.
Die Aufstellung und die Luftansaugung darf ferner
nicht in Räumen erfolgen, die durch Gase,
Dämpfe oder Staub explosionsgefährdet sind.
Wärmebrücken beachten, insbesondere wenn der
durch die Ausblasluft abgekühlte Raum direkt an
einen beheizten Raum angrenzt.
Ein Wasserablauf (mit Siphon) für das anfallende
Kondensat muss vorhanden sein.
Die angesaugte Luft darf nicht übermäßig verun-
reinigt bzw. stark staubbelastet sein.
Es ist verboten, das Gerät wie folgt aufzustellen:
Im Freien.
In Räumen, die Frost ausgesetzt sind oder in
denen eine Temperatur unter 7 °C herrscht, auch
bei in Betrieb befindlichem Gerät.
I n sehr feuchten Räumen mit Freisetzung hoher
Dampfkonzentrationen.
In Räumen, in denen aufgrund vorhandener Gase,
Ausdünstungen oder Stäube Explosionsgefahr
besteht.
Wegen Wärmepumpenbetrieb (Schallentwick-
lung) ist die Aufstellung in der Nähe von Schlaf-
räumen zu vermeiden.
 Die Ansaugöffnung nicht in der Nähe eines Rauch-
gasausgangs aufstellen (Mindestabstand 0,6 m).
Das Gerät mit Ansaugluft zu betreiben, die Lö-
sungsmittel oder explosionsfähige Stoffe enthält.
Fett-, staub- oder aerosolhaltige Luft anzusaugen.
Dunstabzugshauben an die Luftzufuhr anzu-
schließen.
HINWEIS
i
Das Gerät muss an einem frost- und staubfreien Ort
aufgestellt werden.
7.2. Anordnung und Befestigung
Für einen störungsfreien Betrieb, sowie für Wartungs-
und Reparaturarbeiten sind Mindestabstände von
0,3m links und rechts und 0,3 m von der Decke zum
Gerät erforderlich (siehe Abbildung).
Die Verbindung zur Warmwasser-Wärmepumpe er-
folgt (optional) mit EPP-Luftleitungen NW 160 mm
innen, 190 mm außen, die eine Länge von insgesamt
12 m (starres Rohr) bzw. 6 m (flexibles Rohr) nicht
überschreiten dürfen.
Bei nicht eingesetzten Luftleitungen kann für einen
schalloptimierten Betrieb ausblasseitig ein 90°-EPP-
Bogen eingesetzt werden.
Der Fußboden muss eine ausreichende Festigkeit
aufweisen (Gewicht der Warmwasser-Wärmepumpe,
befüllt mit 270l Wasser = 335kg).
HINWEIS
i
Die Warmwasser-Wärmepumpe muss zwingend senk-
recht aufgestellt werden. Andernfalls kann Kondensat
überlaufen, was zu Wasserschäden führen kann.
Hierzu müssen die drei einstellbaren Standfüße ver-
wendet werden, die sich im Lieferumfang befinden
(Maximale Erhöhung 20 mm).
Stellfüße

www.dimplex.de FD 0303 DE-9
Anschluss Deutsch
8. Anschluss
8.1. Lufttechnischer Anschluss
8.1.1. Ohne Luftkanal
Ohne Luftkanal muss das Gerät in einem Raum mit
mindestens 20 m³ aufgestellt werden.
Beträgt die lichte Höhe unter der Decke über dem
Gerät weniger als 40 cm, wird empfohlen, am Luftaus-
tritt einen Bogen zu installieren und diesen nach hin-
ten oder zu den Seiten zu richten.
Die Warmwasser-Wärmepumpe kann ebenfalls in un-
beheizten Werkstätten und Garagen eingesetzt wer-
den, wenn die in Kapitel 7 „Aufstellungsort“ aufge-
führten Parameter eingehalten werden.
Die Warmwasser-Wärmepumpe ermöglicht die Ent-
feuchtung und Kühlung von Räumen wie Waschkü-
chen und Vorratsräume.
8.1.2. Ansaugung bzw. Ausblas mittels Luftkanal
innerhalb von Gebäuden
Es besteht die Möglichkeit, mittels Luftkanal wahl-
weise auf der Ansaug- oder Ausblasseite in einen be-
nachbarten Raum anzusaugen (z.B. aus Wäscheraum,
um diesen zu entfeuchten) oder auszublasen (z.B. in
Vorratsraum, um diesen zu kühlen).
Optional ist auch ein Anschluss von zwei Luftkanälen
möglich, um aus zwei unterschiedlichen Räumen an-
zusaugen bzw. auszublasen.
8.1.3. Ansaugung bzw. Ausblas von Außenluft
Der Einsatzbereich der Warmwasser-Wärmepumpe
liegt in einem Lufttemperaturbereich von -7 °C bis
max. +45 °C. Die Warmwasser-Wärmepumpe entzieht
der Außenluft Wärmeenergie. Dadurch ist es zwin-
gend erforderlich, Luftkanäle für Ansaug- und Ausblas
nach außen ins Freie zu führen, um Frostschäden
während der Wintermonate im Ausblasraum zu ver-
meiden.
Luftkanalanschluss
HINWEIS
i
Gesamtlänge max. bei Ø 160:
6 m für flexibles Rohr, 12 m für glattes Rohr,
1 Bogen = 1 Äquivalentmeter
Der Anschluss der Warmwasser-Wärmepumpe hat
mit Luftkanälen mit einem Innendurchmesser von
160 mm zu erfolgen.
Mit 90°-Bögen aus Zellschaum (EPP) Ø 160 mm kann
die Position der an das Gerät angeschlossenen Kanäle
in alle Richtungen (360°) ausgerichtet werden.
8.1.4. Zubehör für Kanalanschlüsse
Die optional verfügbaren Zubehörteile für den Kanal-
anschluss sind für einen einfachen und leistungsfähi-
gen Anschluss der Warmwasser-Wärmepumpe konzi-
piert.
Pos. 1 und Pos. 2
Das Lüftungsrohr 1 (IS R 160 – 370650) und die
Bögen 2 (IS BG 160-90 – 370660) bestehen aus Zell-
schaum (EPP), sind halbsteif, leicht und wärmedäm-
mend.
Pos. 3
Sie werden mit Hilfe eines Verbindungsanschlusses 3
(IS VM 160 – 370670) angeschlossen.
Luftkanalanschluss
hinten
Luftkanalanschluss
rechts
Luftkanalanschluss
links
Pos. Bezeichnung
1 Lüftungsrohr gerade, Ø 160 mm - Länge 1 m
2 90°-Bogen, Ø 160 mm
3 Verbindungsmuffe
Außenluft
12 3

DE-10 FD 0303 www.dimplex.de
Deutsch Anschluss
8.2. Wassertechnischer Anschluss
Es ist zwingend erforderlich eine Sicherheitsbaugruppe
in den Kaltwasserzulauf zu installieren (nicht im Liefer-
umfang enthalten – Sonderzubehör SVK 825 - 326660).
Diese Sicherheitsgruppe muss den nationalen Nor-
men entsprechen und konform DIN 1988, Teil 2;
DIN 4753, Teil 1 und DIN EN 1488 konform sein.
Die Sicherheitsgruppe muss so nah wie möglich am
Kaltwasserzulauf des Geräts montiert und der Was-
serdurchfluss darf nicht durch Einbauten behindert
werden (Ventil, Druckminderer usw.).
Der Entleerungsausgang der Sicherheitsgruppe muss
in einer frostfreien Umgebung installiert werden und
nach unten hin ein Gefälle aufweisen.
Der Entleerungsausgang der Sicherheitsgruppe muss
nach den DTU-Vorschriften (Vereinheitlichte Techni-
sche Dokumente) ausgelegt werden und darf niemals
blockiert werden. Er muss über einen Trichter (min-
destens 20 mm an freier Luft) an eine vertikale Aus-
blasleitung angeschlossen werden, deren Durchmes-
ser mindestens dem der Anschlussleitung des Geräts
entsprechen muss.
Beträgt der Druck im Kaltwasserzulauf mehr als 5 bar,
ist vor der Sicherheitsgruppe am Vorlauf der Hauptan-
lage ein Druckminderventil zu installieren (empfohlen
wird ein Druck von 3 bis 4 bar).
Es wird empfohlen, vor der Sicherheitsgruppe einen
Absperrhahn anzubringen.
Bei Anlagen:
mit Rohren von geringem Durchmesser,
mit Keramikkugelhahn
sind möglichst nahe den Absperrungen Ventile zur
Vermeidung von Druckstößen oder ein der Anlage an-
gepasstes Ausdehnungsgefäß zu installieren.
Anschlussbild
Für den Warmwasserkreis sind folgende Materialien
zu verwenden:
Kupfer
Edelstahl
Messing
Kunststoff
HINWEIS
i
Je nachdem, welche Materialien für den Warmwasser-
kreis verwendet werden, können durch Unverträglich-
keiten korrosionsbedingte Schäden entstehen.
Daher ist der Anschluss des Geräts an Warmwasser-
leitungen aus Kupfer zwingend mit einem Anschluss
aus Guss oder Stahl oder mit Hilfe dielektrischer An-
schlüsse vorzunehmen, mit denen galvanische Brücken
(z.B. Eisen/Kupfer) vermieden werden.
Die Zuleitung vor dem Anschluss des Geräts an die
Sanitärinstallation gut spülen, damit keine Metallteile
oder sonstigen Fremdkörper in das Gerät eingetragen
werden.
Die am Aufstellungsort geltenden Normen sind insbe-
sondere im Hinblick auf die sanitären Bedingungen
und die Bedingungen der Drucksicherheit einzuhalten.
HINWEIS
i
Der Höchstwert der Warmwasser-Temperatur an den
Entnahmestellen darf 60 °C keinesfalls überschreiten.
Es sind geeignete thermostatische Mischer in den
Warmwasser-Vorlauf zu installieren, um jedes Risiko
einer Verbrühung auszuschließen.
Das Gerät funktioniert mit Wasser, das eine Gesamt-
härte kleiner als 17 °dH aufweist. Bei besonders har-
tem Wasser (Gesamthärte >14 °dH) wird empfohlen,
einen Wasserenthärter zum Einsatz zu bringen.
Bei Nichteinhaltung der vorstehend aufgeführten Be-
dingungen, erlischt die Garantie auf den Einsatz des
Speicherbehälters (die Werte gelten für eine Wasser-
temperatur von 20°C).
1 Absperrhahn
2 Druckminderventil
3 Rückschlagklappe
4 Isolierende dielektrische Hülse, optional
5 Membran-Sicherheitsgruppe
7 Ablaufsiphon
Warmwasser
(WW)
Kaltwasser
(KW)
Schlauch zur
Kondensatableitung
8 Ausdehnungsgefäß
9 Thermostatischer Mischer
(Verbrühungsschutz)
10 Entleerungsventil
Spezifischer Widerstand 2200 V.cm < R < 4500 V.cm
Wasserhärte > 1,6 l Äq. < 17 °dH
Freies CO2 <1 5 mg/l –
Kalzium (Ca++)> 1,6 l Äq. > 4,5 °dH
Sulfate (SO4--) < 2 l Äq. > 5,6 °dH
Chloride (Cl-) < 2 l Äq. > 5,6 °dH
Sulfate und Chloride
(SO4-- + Cl-)< 3 l Äq. > 5,6 °dH

www.dimplex.de FD 0303 DE-11
Anschluss Deutsch
HINWEIS
i
Von einer Zirkulationsleitung wird dringend abgera-
ten. Der Anschluss einer Zirkulationsleitung erhöht die
Laufzeit der Wärmepumpe und erzeugt somit höhere
Energiekosten.
HINWEIS
i
Es erlöschen jegliche Garantieansprüche, wenn die
oben genannten Punkte nicht beachtet und die Grenz-
werte für die Wasserqualität nicht eingehalten wurden.
HINWEIS
i
Der Speicherbehälter verfügt über eine Magnesium-
Opferanode. Diese muss in regelmäßigen Abständen
auf Verschleiß geprüft werden. Bei Bedarf austau-
schen (Messwert < 0,3 A Opferanode aufgebraucht).
8.3. Installation eines zweiten Wärmeerzeugers
(nur bei DHW 301P+)
8.3.1. Installationsplan

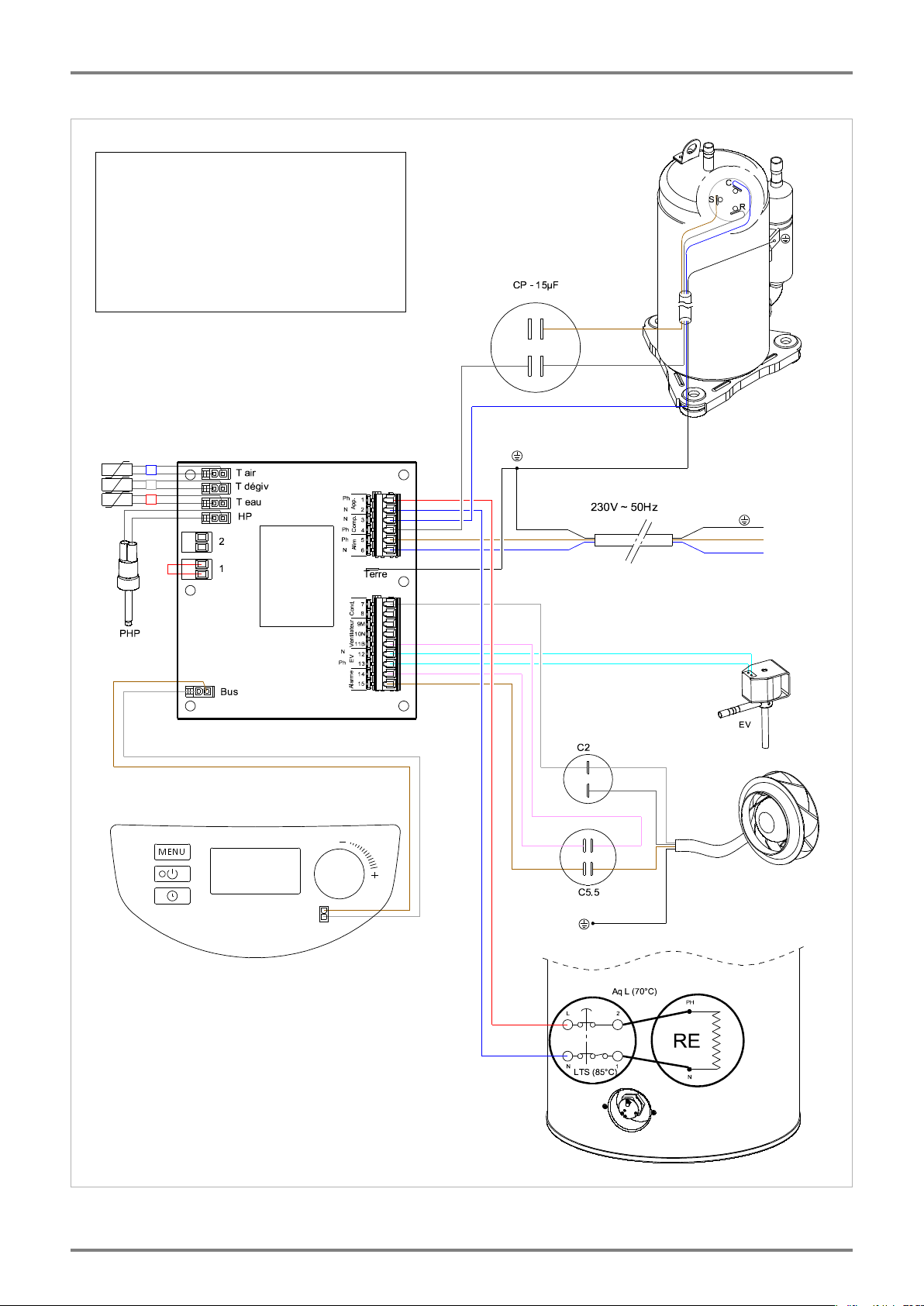

Der elektrische Schaltplan für die Einbindung eines
zweiten Wärmeerzeugers ist in Kapitel 8.5.3 darge-
stellt.
Es ist möglich, den zweiten Wärmeerzeuger über den
potenzialfreien Kontakt der Warmwasser-Wärme-
pumpe (siehe Kapitel 8.3.2) oder über den Regler des
2. Wärmeerzeugers mit Hilfe eines Warmwasserfüh-
lers zu steuern. Dieser Fühler befindet sich auf der
Rückseite des Speicherbehälters.
8.3.2. Anbindung eines zweiten Wärmeerzeugers
an die Warmwasser-Wärmepumpe mit
integriertem Glattrohrwärmetauscher
Gerät ausschalten.
Die Abdeckung und die Haube des Geräts entfer-
nen. Dabei die Schrauben am unteren Rand der
Haube lösen.
Die schwarze Schutzabdeckung des Elektro-
schaltkastens entfernen.
Fühler in die dafür vorgesehene Tauchhülse
(Speicherrückseite) einsetzen.
Den Temperaturfühler des 2. Wärmeerzeugers am
potentialfreien Kontakt auf der Platine der Warm-
wasser-Wärmepumpe an den Klemmen 14 und
15 anschließen (Empfehlung flexibles Kabel 2
x
1,5 mm² mit Adernendhülsen).
Der Alarmausgang wird in diesem Falle für den
2. Wärmeerzeuger verwendet.
Dadurch besteht die Möglichkeit, entweder den
integrierten Heizstab oder den zweiten Wärmeer-
zeuger zu wählen (z. B. Winter-/Sommerbetrieb).
Standardmäßig ist der Heizstab als zweiter Wär-
meerzeuger ausgewählt.
HINWEIS
i
Es ist verboten 230 V an den Ausgang des 2. Wärme-
erzeugers anzuklemmen. Zerstörung der Platine!
1 Umwälzpumpe 2. Wärmeerzeuger
2 Überdruckventil
3 Ausdehnungsgefäß
D
Warmwasser (WW)
Aufnahme für Wasserfühler oder
Aquastat für den Kessel
Zulauf
Ablauf
Kesselablauf
Kesseslzulauf
Kessel
Kaltwasser (KW)
Thermostat
input
Kessel

DE-12 FD 0303 www.dimplex.de
Deutsch Anschluss
8.3.3. Anpassen der Ventilatordrehzahl
Bei hohen Druckverlusten, z.B. verursacht durch große
Rohrleitungswege, muss die Ventilatordrehzahl ange-
passt werden.
Die Ventilatordrehzahl kann über den elektrischen An-
schluss des Geräts geändert werden.
HINWEIS
i
Vor der Einstellung vergewissern, dass die Wärme-
pumpe spannungsfrei geschaltet ist.
Der graue Draht (der den 11B-Ausgang auf der Leiter-
platte mit dem 5,5 μF-Kondensator verbindet) muss
zum 2-fachen Eingang des 5,5 μF-Kondensators um-
verlegt werden. Hier ist bereits an einem Kontakt der
blaue Draht angeschlossen.
8.4. Kondensatablauf
Das anfallende Kondensat darf nicht direkt in einen
Abfluss über den Kondensatschlauch abgeleitet wer-
den, sondern muss über einen mit Wasser gefüllten
Siphon fließen.
Nicht mit einer Muffenverbindung versehen.
Schlauch nicht biegen.
8.5. Elektrischer Anschluss
HINWEIS
i
An der Warmwasser-Wärmepumpe muss Dauerspan-
nung anliegen. Die Ansteuerung der Spitzen- und Nie-
derlastzeiten erfolgt über ein separat zu installierendes
Kabel. Eine Erdung ist zwingend erforderlich.
Die Spannungsversorgung muss zwingend mit ~230V
50 Hz (1/N/PE) ausgeführt sein.
Die Spannungsversorgung muss den jeweiligen län-
derspezifischen Anforderungen und Vorschriften ent-
sprechen und ist durch eine Fachkraft zu erstellen.
An feststehenden Leitungen ist gemäß den Aufstel-
lungsregeln eine Trennvorrichtung vorzusehen, mit
der eine vollständige Abschaltung der Wärmepumpe
sichergestellt werden kann.
Das Gerät ist wie folgt zu schützen:
durch einen allpoligen Schutzschalter 8 A mit
Kontaktöffnung von mindestens 3 mm
durch einen Schutzschalter 8 A mit Differential
30 mA.
Sollte das werksseitig montierte Anschlusskabel be-
schädigt sein, muss es zur Gefahrenvermeidung vom
Hersteller, seinem Kundendienst oder einer Person
mit vergleichbarer Qualifikation ausgetauscht wer-
den.
8.5.1. Demontage der Haube
C 5.5
DREHZAHL 1
DREHZAHL 2
3
2
1

www.dimplex.de FD 0303 DE-13
Anschluss Deutsch
8.5.2. Schaltplan DHW 301P
HP Hochdruck-Pressostat
C20 Anlaufkondensator des Verdichters
C2 Ventilatorkondensator 2 μF
C5.5 Ventilatorkondensator 5,5 μF
EV Abtauventil
RE elektrischer Heizstab 1200 W
LTS Sicherheitstemperaturbegrenzer (STB) Heizstab
AqL Temperaturregler Heizstab
PHP Hochdruck-Pressostat
Grün/Gelb (PE)
Braun (S)
Schwarz (R)
Blau (C)
Schwarz Schwarz
Braun
VERDICHTER
Grün/Gelb
Stromversorgung
(Grün/Gelb)
(Braun)
(Blau)
Neutralleiter
Phase
Erde
Blau
Blau
Grau Grau
Schwarz
Rosa Rosa
BraunBraun
VENTILATOR
Grün/Gelb
Rot
Blau
Rot
Blau
Blau
Schwarz
Braun
Blau
Grün/Gelb
Grau
Rosa
Blau
Blau
Rosa
Braun
Fühler
Blau
Weiß
Rot
Rot
Braun
Weiß

DE-14 FD 0303 www.dimplex.de
Deutsch Anschluss
8.5.3. Schaltplan DHW 301P+ mit Zusatzwärmetauscher
HP Hochdruck-Pressostat
C20 Anlaufkondensator des Verdichters
C2 Ventilatorkondensator 2 μF
C5.5 Ventilatorkondensator 5,5 μF
EV Abtauventil
RE elektrischer Heizstab1200 W
LTS Sicherheitstemperaturbegrenzer (STB) Heizstab
AqL Temperaturregler Heizstab
PHP Hochdruck-Pressostat
Grün/Gelb (PE)
Braun (S)
Schwarz (R)
Blau (C)
VERDICHTER
Braun
Schwarz Schwarz
Stromversorgung
Grün/Gelb
(Grün/Gelb)
(Braun)
(Blau)
Neutralleiter
Phase
Erde
Rot
Blau
Blau
Schwarz
Braun
Blau
Grün/Gelb
Grau
Rosa
Blau
Blau
Blau
Blau
Grau Grau
Schwarz
Rosa
Braun
VENTILATOR
Grün/Gelb
Rot
Blau
2. WÄRMEERZEUGER
TEMPERATURFÜHLER
EINGANG
Rot
Blau
Weiß
Rot
Braun
Weiß
Fühler

www.dimplex.de FD 0303 DE-15
Anschluss Deutsch
8.5.4. Externe Ansteuerung
HINWEIS
i
Es ist nur ein potentialfreier Anschluss zulässig. An-
dernfalls besteht die Gefahr einer Zerstörung der
Elektronikbauteile. Bei Nichtbeachtung erlöschen alle
Garantieansprüche.
HINWEIS
i
Ein ausschließlicher Betrieb der Warmwasser- Wärme-
pumpe zu Niederlastzeiten kann zu Funktionseinbußen
führen.
Zur Aktivierung der Funktion „Warmwasser-Wärme-
pumpe“ in Abhängigkeit von den Spitzen- und Nie-
derlastzeiten (Voll- und Sondertarif) ist es nicht erfor-
derlich, diese an den potentialfreien Kontakt des
Stromzählers anzuschließen.
Vielmehr können die Zeitfenster für den Betrieb der
Warmwasser-Wärmepumpe bzw. des Zusatzheizsta-
bes direkt am Bedienfeld des Gerätes eingegeben
werden (siehe Kapitel „Programmierung“).
8.5.4.1. Kontakt für Spitzen- und Niederlastzeiten
(HP/HC)
Der Ausgangskontakt (potentialfrei) des Stromzählers
kann an die Warmwasser-Wärmepumpe angeschlos-
sen werden, ohne aufwendige Einstellungen an der
Warmwasser-Wärmepumpe durchzuführen.
– Kontakt offen = Lastabwurf
– Kontakt geschlossen = Normalfunktion
Hierfür muss die Funktion Lastabwurf im Gerät akti-
viert werden (siehe Kapitel „Lastabwurf“). Standard-
mäßig funktioniert der Heizstab nicht in Spitzenlast-
zeiten.
Elektrischer Anschluss:
Haube mitsamt Düsenring abnehmen.
Die Befestigungsschraube des Düsenrings am un-
teren Bund abziehen.
Deckel des Schaltkastens abnehmen.
 Kabel vom Stromzähler potentialfrei auf Klemme 1
auflegen.
8.5.4.2. Kontrollierte Lüftung
Die Warmwasser-Wärmepumpe kann verwendet wer-
den, um einen Raum permanent zu lüften, selbst wenn
sich die Wärmepumpe nicht im Heizbetrieb befindet .
Damit der Ventilator nicht ständig läuft, ist ein Feuchte-
oder Raumluftfühler potentialfrei an der Klemme 2 auf
der Platine anzuschließen. Vorgehensweise elektri-
scher Anschluss siehe vorheriges Kapitel .
– Kontakt offen = Ventilator außer Betrieb
– Kontakt geschlossen = Ventilator in Betrieb
Die Einstellungen für externe Lüftungssteuerung
(Beispiel für Hygrostat: Stego EFR 012) erfolgen im
Menüpunkt „VENT MODUS 3“ (siehe Kapitel „Lüfter-
modus“).
8.5.4.3. EVU-Sperrkontakt
Damit die elektrische Zusatzheizung nicht zu Spitzen-
lastzeiten in Betrieb ist, kann der vom Stromzähler
kommende EVU-Sperrkontakt an den Klemmen 1 auf
der Platine angeschlossen werden.
– Kontakt offen = Betrieb der Zusatzheizung
verboten
– Kontakt geschlossen = Betrieb der Zusatzhei-
zung erlaubt
Bei Auswahl der Lastabwurf-Ebene 0 oder 1 (siehe
Kapitel „Lastabwurf“) wird entweder nur die elektri-
sche Zusatzheizung (Lastabwurf = 1) unterbunden,
oder es werden Wärmepumpe und elektrische Zu-
satzheizung gesperrt (Lastabwurf = 0).
Elektrischer Anschluss:
Ein 2-adriges Kabel (2 x 0,75 mm²) durch die Ka-
belverschraubung an der Rückseite des Gerätes
führen, in den Schaltkasten verlegen und an der
Klemme 1 anschließen. Vorher die werksseitig
montierte Brücke entfernen.

DE-16 FD 0303 www.dimplex.de
Deutsch Inbetriebnahme
8.5.4.4. Anschluss der Photovoltaik-Funktion (PV)
Mit dieser Funktion kann in den Eigenverbrauchsmo-
dus geschaltet und bevorzugt die von der Photovol-
taik-Anlage erzeugte Energie zum Einsatz gebracht
werden, um die Wärmepumpe und den Heizstab zu
versorgen.
Der Anschluss zwischen Wechselrichter ( Energiema-
nager) und Warmwasser-Wärmepumpe erfolgt mittels
4-adrigen Kabel (mind. Querschnitt 0,5 mm²). an den
Klemmen 1 und 2 auf der Platine.
HINWEIS
i
Die Kontakte Nr. 1 und 2 sind nur potentialfrei auszu-
führen. Sie dürfen NIE an Wechselspannung ange-
schlossen werden.
Ein 2- oder 4-adriges Kabel (mind. 0,75 mm²)
durch die Kabelverschraubung an der Rückseite
des Gerätes führen, in den Schaltkasten verlegen
und an der Klemme 1 anschließen. Vorher die
werkseitig montierte Brücke entfernen.
Verfügt der Energiemanager/Wechselrichter der
Photovoltaik-Anlage über zwei Steuerkontakte,
müssen diese an die Kontakte Nr. 1 und Nr. 2 an-
geschlossen werden (siehe
Kapitel „Schaltplan DHW 301P(+)“.
Kontakt Nr. 1: Die von der Photovoltaik-Anlage er-
zeugte elektrische Leistungsstufe ist niedrig.
Kontakt Nr. 2: Die von der Photovoltaik-Anlage er-
zeugte elektrische Leistungsstufe ist hoch.
9. Inbetriebnahme
ACHTUNG!
Der Speicherbehälter muss vor der ersten In-
betriebnahme vollständig mit Wasser befüllt
und entlüftet werden! Erst dann ist die Warm-
wasser-Wärmepumpe an die Spannungsver-
sorgung anzuschließen.
HINWEIS
i
Vor der Inbetriebnahme die Dichtheit des gesamten
Wasserkreislaufs prüfen.
Vorgehensweise:
Sicherstellen, dass das Gerät nicht an elektrischer
Spannung liegt.
Die oberste oder am weitesten entfernte Warm-
wasser-Entnahmestelle der Anlage öffnen.
Den Kaltwasserzulauf an der Sicherheitsgruppe
öffnen.
Den Speicherbehälter befüllen, bis Wasser aus der
obersten oder am weitesten entfernten Entnahme-
stelle blasenfrei austritt.
Die Warmwasser-Entnahmestelle schließen und
Spannung zuschalten.
Einsatzbereich der Warmwasser-Wärmepumpe:
Im zulässigen Bereich zwischen -7 °C und +45 °C An-
sauglufttemperatur befindet sich das Gerät vorrangig
im Wärmepumpenbetrieb. Außerhalb dieses Bereichs
sichert die elektrische Zusatzheizung die Erwärmung
des Warmwassers.
Die von der Wärmepumpe gelieferte Temperatur des
Warmwassers ist bis zu 60 °C in 1 Kelvin-Schritten
regelbar.
Bei einem hohen Verbrauch an Warmwasser verfügt
die Warmwasser-Wärmepumpe über eine soge-
nannte „T°C MINI“-Funktion. Hier wird die Heizleis-
tung erhöht, wenn nur noch 1/3 des Speichervolu-
mens über Temperaturen >38 °C liegt.
Wird kurzzeitig eine große Menge an Warmwasser be-
nötigt oder ist die Aufheizzeit zu lang, verfügt die
Warmwasser-Wärmepumpe über eine „Turbo“-Funk-
tion, mit der eine schnelle Aufheizung des Wassers bis
zur gewünschten Temperatur unter Einbeziehung der
elektrischen Zusatzheizung erfolgt (z. B. auf 50 °C).
Diese Funktion wird automatisch deaktiviert, sobald
der Sollwert erreicht ist (z. B. 50 °C).
Überprüfen sie in regelmäßigen Abständen die An-
zeige im Display auf Störmeldungen (siehe Kapitel
„Störungen“).
2
1
PV max
PV eco
Energiemanagement
potentialfreier Kontakt Tair
Tdégiv
Teau
HP

www.dimplex.de FD 0303 DE-17
Bedienung Deutsch

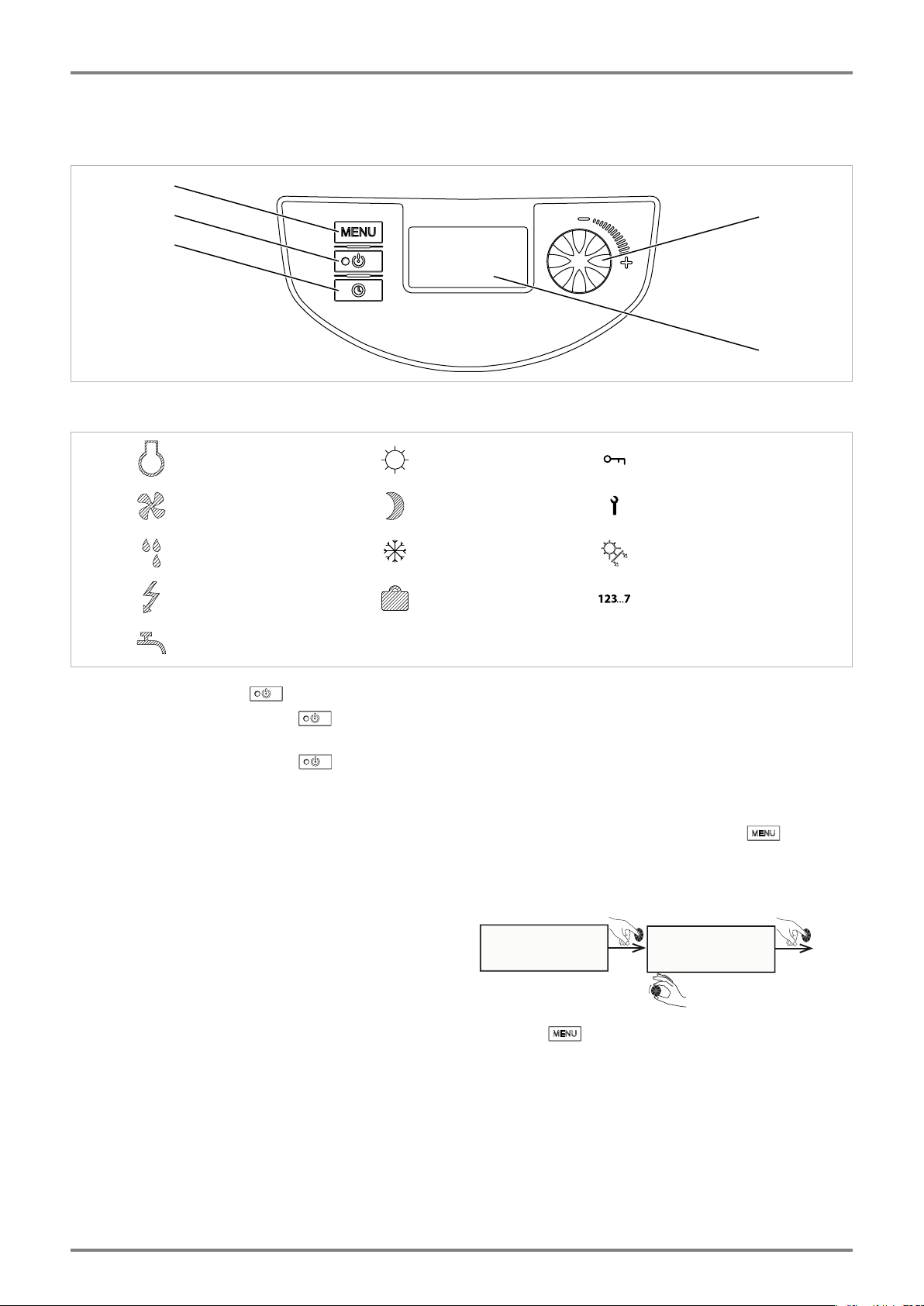

10. Bedienung
10.1. Bedienfeld
10.2. Bedeutung der Piktogramme der LCD-Anzeige
10.3. Betrieb/Standby
Durch kurzes Drücken der Taste wird das Gerät
eingeschaltet.
Durch langes Drücken der Taste wird das Gerät
in den Standby-Modus versetzt.
Im Standby-Modus ist der Frostschutz aktiviert.
Die Warmwasser-Wärmepumpe startet bei einer mini-
malen Wassertemperatur von 6 °C automatisch und
beendet die Aufheizung bei einer Wassertemperatur
von max. 12 °C.
10.4. Einstellung der Sprache
Beim ersten Einschalten der Warmwasser-Wärme-
pumpe muss die Sprache ausgewählt werden.
Den Drehknopf nach links drehen und die ge-
wünschte Sprache auswählen. Durch Drücken bestä-
tigen. Der Zugriff auf das Menü „SPRACHE“ ist immer
möglich.
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „SPRACHE“ aufzu-
rufen. Die gewünschte Sprache einstellen und mit
Knopfdruck bestätigen.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
Zugriff MENU
An/Aus
Einstellung Uhr
Drehknopf
LCD-Anzeige
Komfort-Modus
Öko-Modus
Frostschutz-Modus
Urlaubs-Modus
Tastensperre
PV-Modus
Wochenprogramm
(Neue) Einstellungen
am Gerät gespeichert
Verdichter in Betrieb
Ventilator in Betrieb
Abtaubetrieb
optional Warmwasser
elektrische Zusatzheizung
in Betrieb
Auswahl der Sprache
Bestätigen
sprache sprache
DE

DE-18 FD 0303 www.dimplex.de
Deutsch Bedienung
10.5. Einstellung von Uhrzeit und Datum
Direktzugriff durch Drücken der Taste .
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
10.6. Einstellen der Wassertemperatur
10.6.1. Nutzung ohne PV-Eintrag
HINWEIS
i
Die Wassertemperatur kann von 30 °C bis 65 °C ein-
gestellt werden. Bis 60 °C wird das Wasser nur mit der
Wärmepumpe aufgeheizt. Darüber hinaus bis 65 °C
wird die elektrische Zusatzheizung zugeschaltet.
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „TEMP.WASSER“
aufzurufen. Die gewünschte Warmwassertemperatur
einstellen und mit Knopfdruck bestätigen.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
HINWEIS
i
Aus energetischer Sicht wird empfohlen, den Sollwert
für die Wassertemperatur nicht zu hoch einzustellen.
Werksseitig ist die Wassertemperatur auf 55 °C einge-
stellt.
10.6.2. Nutzung mit PV-Ertrag
Steht während bestimmten Tages- oder Jahreszeiten
genug PV-Ertrag für die Eigenversorgung zur Verfü-
gung, kann die Wassertemperatur auch auf ein höhe-
res Temperaturniveau eingestellt werden.
Der PV-Ertrag kann wahlweise nur für die Wärme-
pumpe alleine (T°PV WP) oder auch in Kombination
mit dem Heizstab (T°PV WP+EL) eingestellt werden.
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „TEMP.WASSER“
aufzurufen. Die gewünschte Warmwassertemperaturen
einstellen und mit Knopfdruck bestätigen.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
Beispiele für PV-Nutzung:
Warmwassersollwert-Einstellung für den reinen Wärme-
pumpenbetrieb über die PV-Anlage (Betrieb „PV ECO“).
Warmwassersollwert-Einstellung für den kombinierten
Betrieb der Wärmepumpe und des elektrischen Zu-
satzheizstabes über die PV-Anlage (Betrieb „PV MAX“).
Einstellen des Tages
26/09/11
17:32
--/09/11
17:32
Einstellen des Jahres
26/--/11
17:32
26/09/--
17:32
Einstellen des Monats
Einstellen der Minuten
montag
--:32
montag
17:--
Einstellen der Stunden
Bestätigen
der neuen
Einstellungen
Einstellen der Temperatur
Bestätigen
Temp. wass. soll. temp.
50°C
Einstellen der Temperatur
temp. wass. soll. temp.
50°C
Einstellen der Temperatur
T°pv wp
60°C
Einstellen der Temperatur
Bestätigen
T°pv wp+EL
65°C
T°pv wp
60°C
T°pv wp+EL
65°C

www.dimplex.de FD 0303 DE-19
Bedienung Deutsch
10.7. Urlaubs-Modus
Mit der Funktion „URLAUB“ (Urlaubs-Modus) kann das
Gerät in den Standby-Modus versetzt werden, wobei
der Frostschutz sichergestellt ist. Diese Funktion kann
für einen Zeitraum von einem bis zu 99 Tagen pro-
grammiert werden. Nach Bestätigung ist der Zeitraum
für den Urlaubs-Modus aktiviert.
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „URLAUB“ aufzuru-
fen. Den gewünschten Zeitraum einstellen und mit
Knopfdruck bestätigen.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
Die Funktion „URLAUB“ endet nach Ablauf der gewähl-
ten Zahl an Tagen automatisch zum Zeitpunkt der Akti-
vierung. Während der gesamten Urlaubszeit wird an
der Warmwasser-Wärmepumpe „ZUR.URLAU.“ ange-
zeigt mit Anzeige der verbleibenden Tage .
10.8. Funktion „Turbo“
Mit der Funktion „TURBO“ wird die Wärmepumpe und
der elektrische Heizstab gleichzeitig aktiviert um die
Aufheizzeit zu verringern. Auf dem Display blinkt das
Symbol .
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „TURBO“ aufzuru-
fen. „JA“ mit Knopfdruck bestätigen.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
Nach Aktivierung der „TURBO“-Funktion beginnt die
Anzeige im Display zu blinken bis die gewünschte
Wassertemperatur erreicht ist.
Die Funktion „Turbo“ wird automatisch deaktiviert,
sobald die Solltemperatur des Warmwassers erreicht
ist.
10.9. Elektrischer Betrieb
Im elektrischen Betrieb „ELEK.MODUS“ ist nur der
elektrische Heizstab zur Erwärmung des Wassers aktiv.
HINWEIS
i
Aus energetischer Sicht sollte diese Funktion nur im Be-
darfsfall (z.B. Störung Wärmepumpe) aktiviert werden.
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „ELEK.MODUS“
aufzurufen. „JA“ mit Knopfdruck bestätigen.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
Nach Aktivierung der „ELEK.MODUS“-Funktion be-
ginnt die Anzeige im Display zu blinken.
10.10. Aktivierung eines zweiten Wärmeerzeugers
(nur bei DHW 301P+ mit
Zusatzwärmetauscher)
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „BACKUP“ aufzuru-
fen. Den gewünschten 2. Wärmeerzeuger („ELECTRIC“
oder „BOILER“) einstellen und mit Knopfdruck bestä-
tigen.
Im Display werden abhängig von der Wahl des zweiten
Wärmeerzeugers die Symbole oder angezeigt.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
Einstellen der Zahl an
Tagen in Standby
Bestätigen
urlaub zur.urlau.
8
Bestätigen
turbo
ja
Bestätigen
elek.modus
ja
Auswahl des
zweiten Wärmeerzeugers
Backup
Bestätigen
Bestätigen
ELectric boiler

DE-20 FD 0303 www.dimplex.de
Deutsch Bedienung
10.11. Einstellung Wochenprogramm
Im Wochenprogramm können Zeitfenster für unter-
schiedliche Betriebsarten eingestellt werden.
Betriebsarten sind:
In der Betriebsart „ECO“ ist der Einsatz der elektri-
schen Zusatzheizung nicht zulässig.
Direktzugriff durch Drücken und Halten der Taste .
HINWEIS
i
Es sind bis zu 7 Zeitfenster pro Tag bis jeweils 24:00 Uhr
möglich.
HINWEIS
i
Die Aufheizzeit der Warmwasser-Wärmepumpe hängt
von den Außentemperaturen ab. Darum sollten die Be-
triebszeiten und -arten angemessen ausgewählt wer-
den.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
10.12. Installateur-Menü
Je nach Anlagenkonfiguration müssen bestimmte Pa-
rameter angepasst werden, um die Funktion der
Warmwasser-Wärmepumpe zu optimieren.
Installateur-Menü aufrufen
Direktzugriff durch Drücken der Taste .
Drehknopf drehen, um das Menü „INST.MENUE“ auf-
zurufen.
Die Tasten und gleichzeitig drei Sekunden
gedrückt halten, bis das Display „PV MODUS“ anzeigt.
Die Taste drücken, um auf den Start-Bildschirm
zurück zu gelangen.
„ENTF“: Entfeuchten, Frostschutzmodus
„ECO“: Optimierter Wärmepumpenbetrieb
„CONF“:Komfortbetrieb mit Wärmepumpe und
elektrischen Zusatzheizstab
Ende des 1. Zeitfensters
einstellen
Einstellen des Tages
montag
tag
0000-____
00:30
h
neues pr.
Betriebsart während des
1. Zeitfensters einstellen
0630-____
entf
Kopie des Programms
vom Vortag
KOPIE SON.
Ende des 2. Zeitfensters
einstellen
0000-0630
entf
Bestätigen
Kopie eines Standardpro-
gramms oder des Programms
eines anderen Wochentags
KOPIE PR.
Änderung des vorhandenen
Programms
AENDERN P.
Abruf des vorhandenen
Programms
SIEHE PR.
„ENTF“ Entfeuchtungs- und
Frostschutzfunktion
„ECO“ Nur Betrieb der Wärmepumpe
„CONF“ Betrieb der Wärmepumpe
+ elektrische Zusatzheizung
bei Bedarf
Zum Aktivieren des
Photovoltaik-Betriebs
pv modus
Aktivierung bestimmter
technischer Parameter,
z.B. therm. Desinfektion,
Drehzahl usw.
einstellu.
Zurücksetzen auf Werkseinstellung
reset
Anzeige der Betriebszustände
display
betr.zaehl. Betriebszähler
Bestätigen
